DIY高手自製開源E-mount全片幅CCD相機Sitina 1 (Sitina S1)
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊跳頁]
DIY高手自製開源E-mount全片幅CCD相機Sitina 1 (Sitina S1)
(本文為逆向排序，最新情報/文章在最上面)
#1 假日趣聞 DIY高手自製開源 E-mount 全片幅相機 Sitina S1 (2024/10/6)
DIY高手自製開源E-mount全片幅CCD相機Sitina 1 (Sitina S1)
#1 假日趣聞 DIY高手自製開源 E-mount 全片幅相機 Sitina 1 (Sitina S1) (2024/10/6)

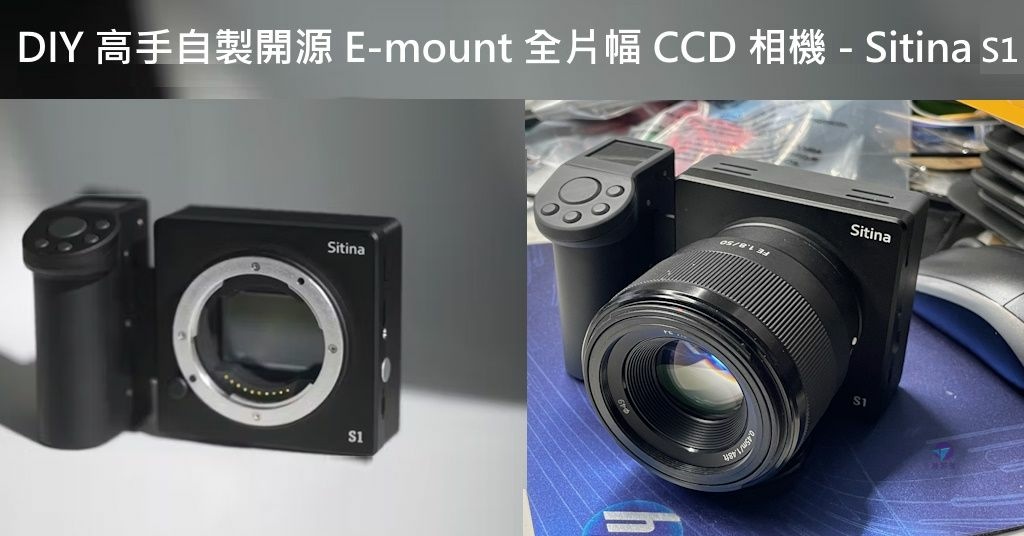

這真是一個有趣且令人興奮的消息：一位 DIY 電子高手自行研發了首款開源 SONY E-mount 全片幅 CCD 相機 - 「Sitina 1」(Sitina S1)！
這個計畫的最初目標是製作一個數位相機背，以將傳統軟片單眼相機轉換為數位單眼相機 (DSLR)。

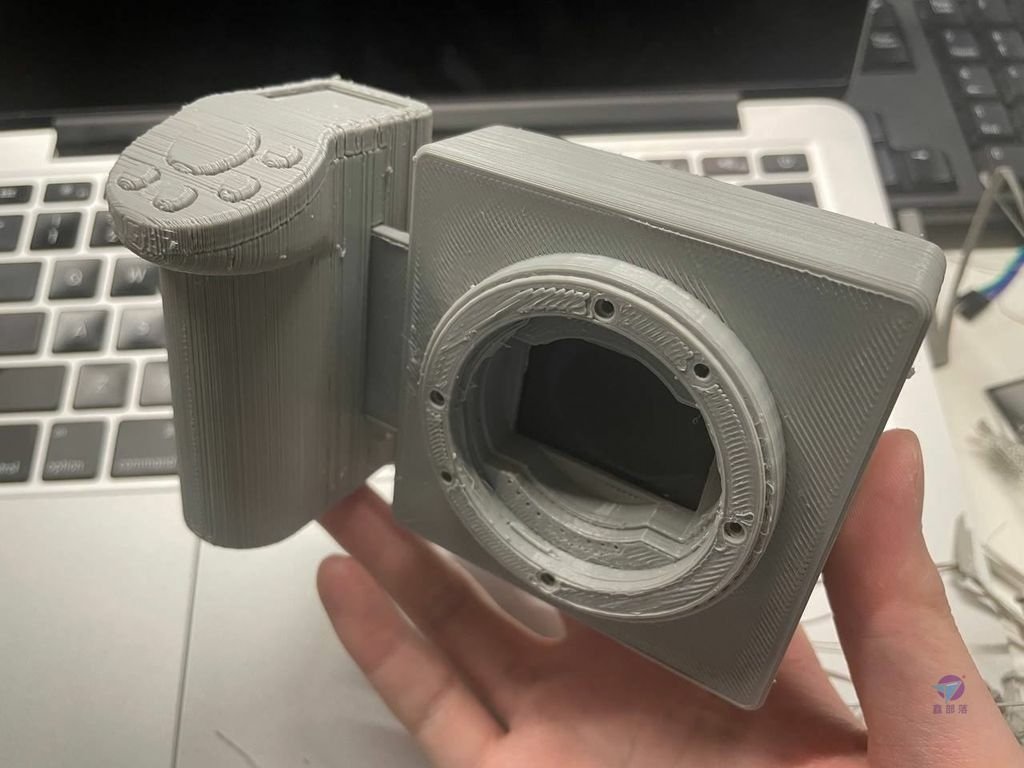

但後來計畫擴展並轉變為打造一整台相機，最終成為一個開源 35mm 全片幅 (36mm x 24mm) CCD 無反可換鏡頭相機 (MILC) 專案。

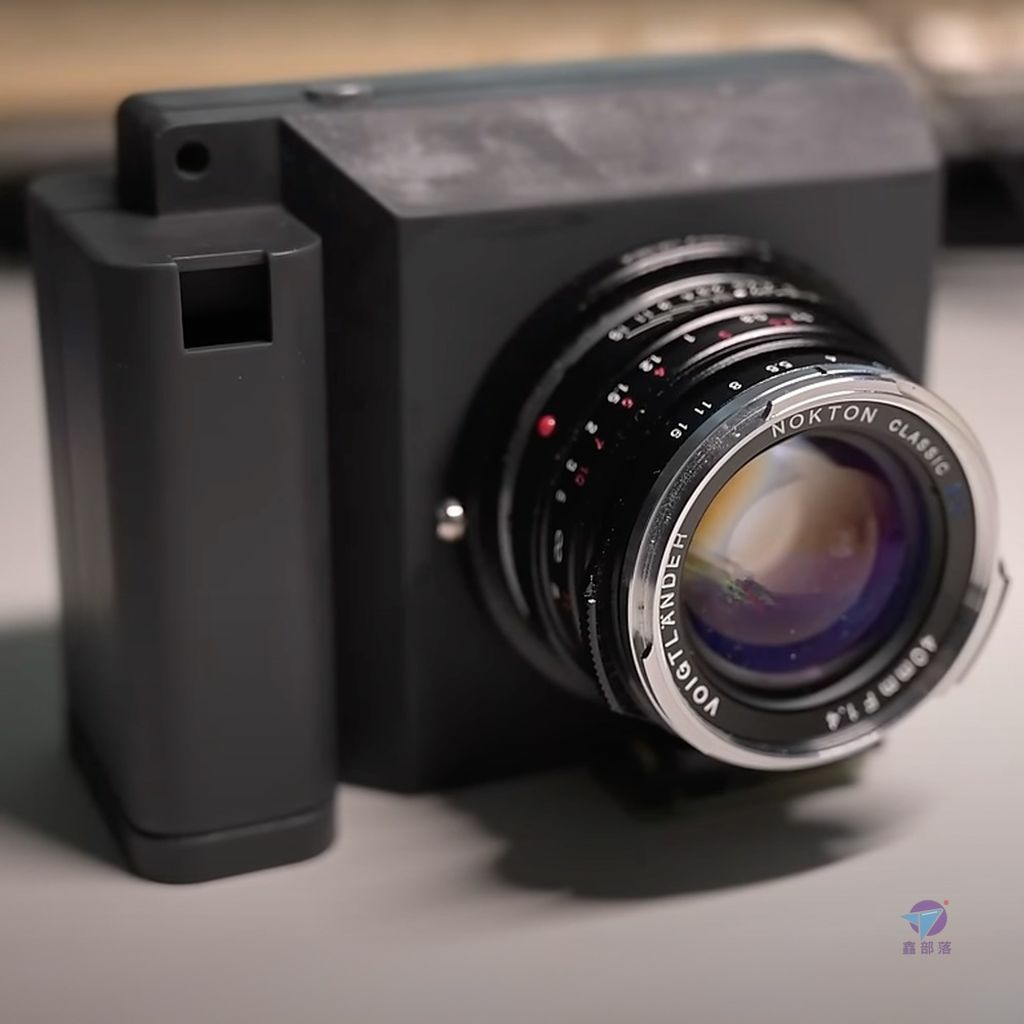

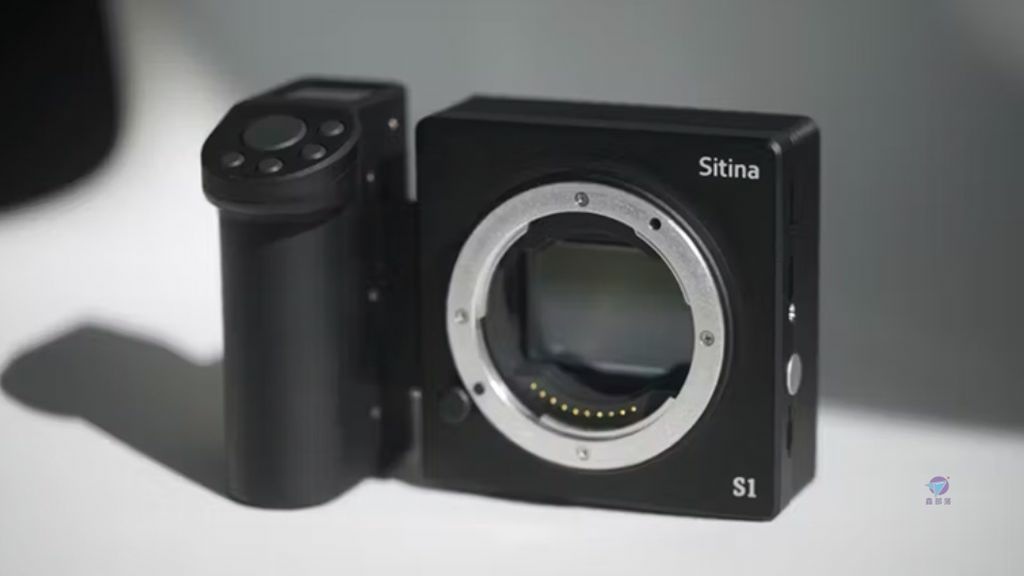

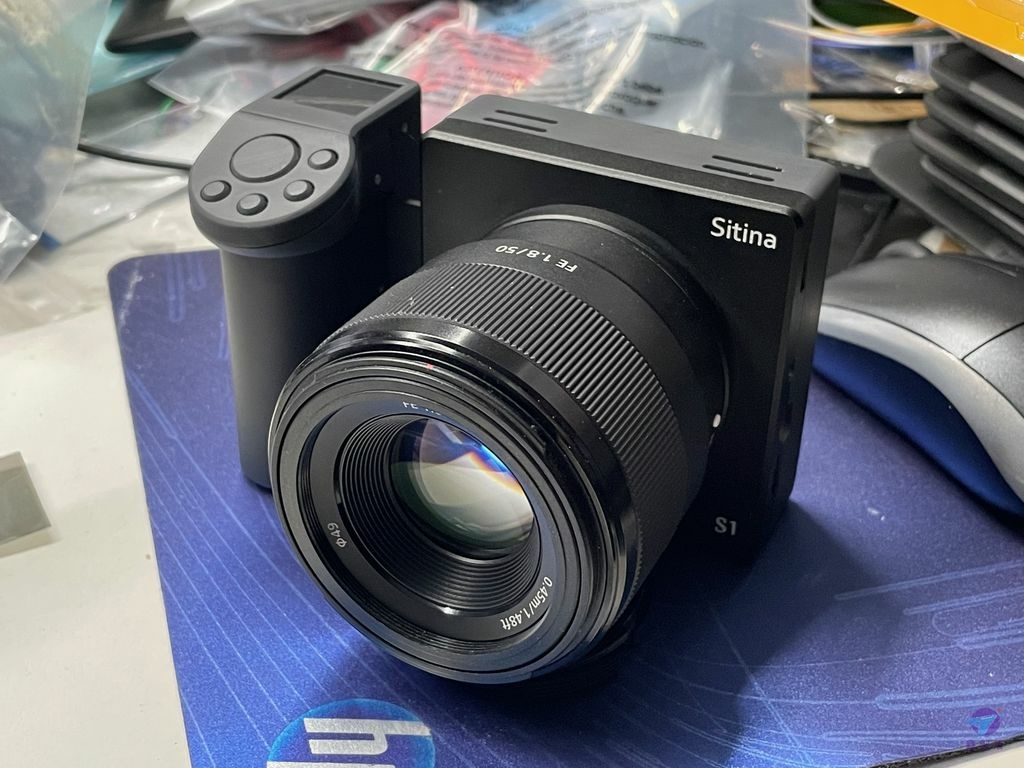

2024 年 9 月 28 日，工程師 Wenting Zhang 設計了一款基於 FPGA 驅動的開放原始碼 E-mount 全片幅數位相機，命名為「Sitina S1」。

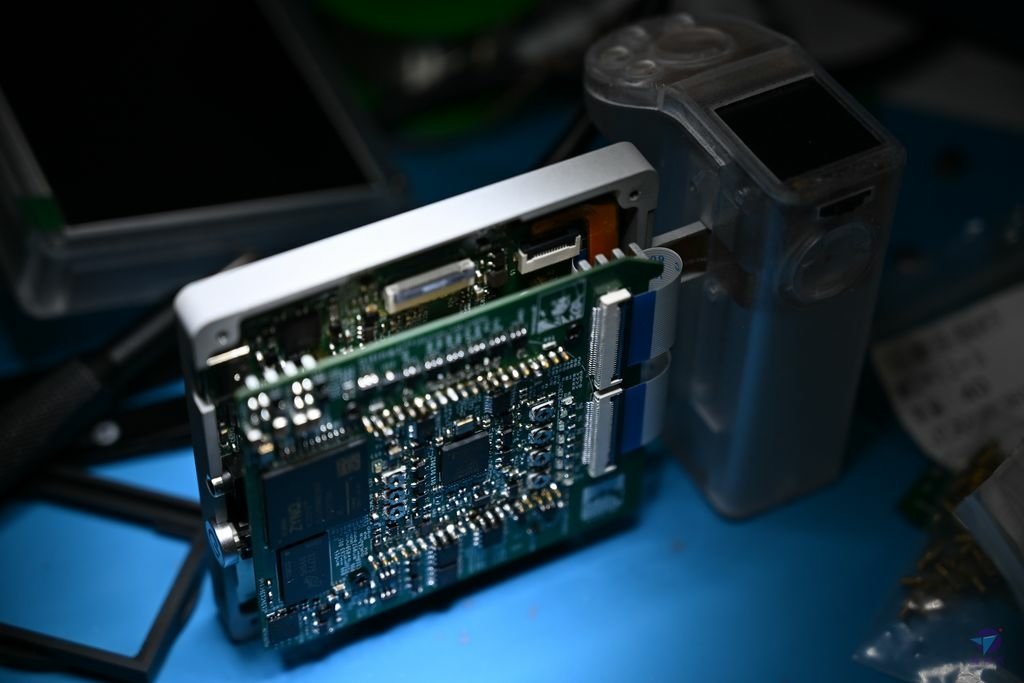

根據 Hackster 的報導，這款相機以 AMD-Xilinx Zynq 7010 系統晶片為基礎，該晶片結合了兩個運行在 667MHz 的 Arm Cortex-A9 核心與擁有 28k 邏輯單元的 FPGA。
相機配有 512MB DDR3 記憶體，並搭載了 Kodak/ON Semi KAI-11002CM 彩色感測器或 KAI-11002M 黑白感測器，透過 Analog Devices AD9990 信號處理器連接。
相機還配備了一個 3.4 吋 480×480 的 ISP 面板，並通過右側握把進行用戶介面操作。
此感測器可拍攝高達 10.7 百萬像素的全片幅影像，並支援低解析度裁切選項，最低可至 5.6 百萬像素 APS-C 方形格式。
影像輸出格式包括無損壓縮的 RAW DNG 檔和 JPEG 檔，相機後方顯示器可支援每秒 28 幀的即時取景模式。
硬體規格：
- SoC: Xilinx Zynq 7010 (2x 667MHz Cortex-A9, 28K FPGA 邏輯單元)
- 記憶體: 512MB 16-bit DDR3 SDRAM
- AFE: Analog Devices AD9990
- 感測器: Kodak/ONsemi KAI-11000 / KAI-11002M / KAI-11002CM
- 螢幕: 3.4 吋 480×480 高亮度 DPI IPS LCD
外部 I/O 端子/連接器：
- SD 插槽: HS，最高 25MB/s
- USB Type-C: 5V3A 供電
- 閃光燈同步端子
相機功能
感測器：

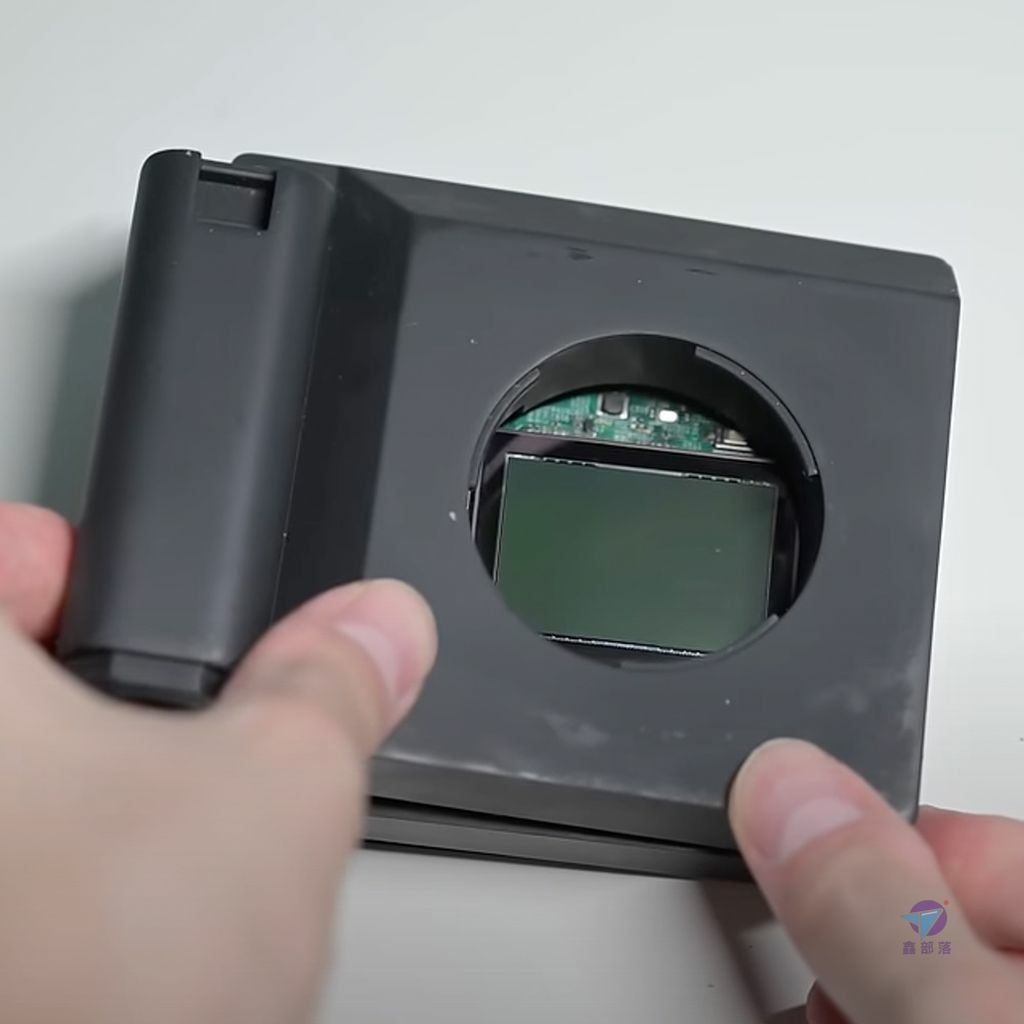

- 類型: 35mm Interline CCD 感測器
- 尺寸: 36.0 x 24.0 mm
- 有效像素: 10.7MP
- 鏡頭接環/卡口: 主動式 E-mount
影像解析度：
- 4008×2672（10.7MP 3:2）
- 3563×2672（9.5MP 4:3，1.08X 裁切）
- 2672×2672（7.1MP 1:1，1.27X 裁切）
- 2782×1856（5.2MP 3:2，APS-C 裁切）
- 2676×2007（5.4MP 4:3，APS-C 裁切）
- 2365×2365（5.6MP 1:1，APS-C 裁切）
影像格式：
- DNG（10/12/14 位元無損壓縮 RAW）
- JPEG
讀取速度：
- 4008×2672 最多 5 fps (幀/秒)

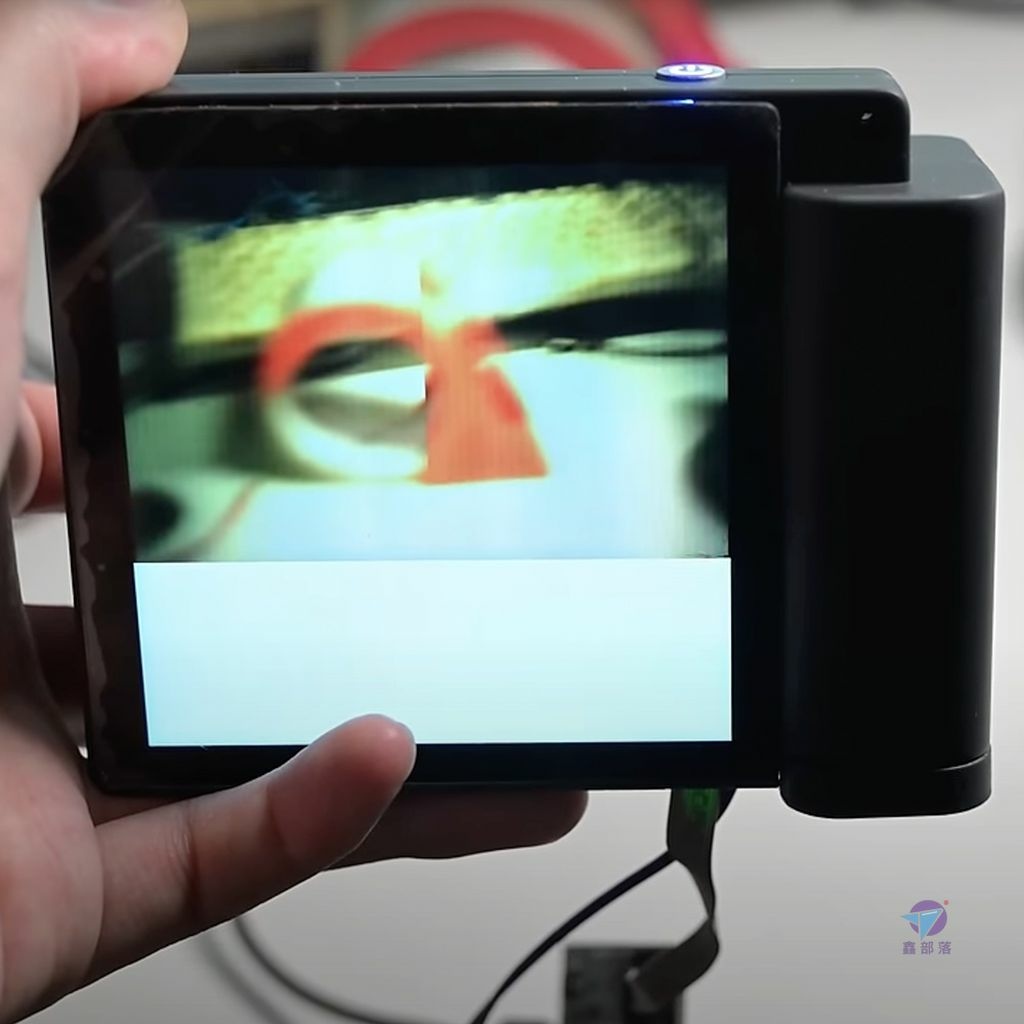

- 4008×480 28 幀/秒（Live View 時跳行讀取 (line skipping)，重新縮放影像，輸出為 480×320 ）
錄影:
- 不支援
ISO 範圍:
- 100 至 6400（彩色版）
最新Sitina S1 狀態
硬體版本 R0.11 已測試且運作正常，但硬體仍需要大量改進，目前尚未完全`準備好。
授權
與傳統相機不同，Wenting 設計的這台相機完全開放源碼，韌體與硬體程式碼皆在 MIT 許可證和 CERN 開放硬體許可證第 2 版的規範下發布。
除非另有說明，硬體設計根據 CERN-OHL-P 授權釋出，軟體/韌體根據 MIT 授權釋出。大多數其他 3D 模型來自供應商網站，請參考相關供應商網站以了解授權詳細資訊。Wenting 專案中這些模型僅為方便使用而提供。
短評:
這個開源的 E-mount 專案相當有意思。不過若這些專案變得流行起來，Sony 會不會出手禁止? (註: 最近 Sony 已經要求 Freefly 停止使用 E-mount。)
