#1 CANON 將於 IEDM 發表開創性影像感測器 (扭曲光二極體CIS結構) (2023/11/12)

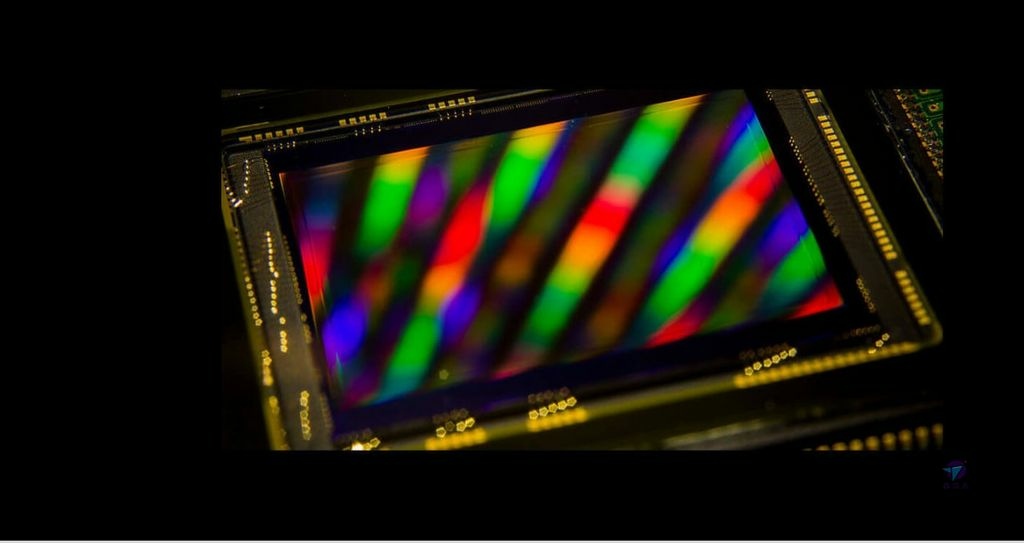

CANON扭曲光二極體CIS影像感測器結構
#1 CANON 將於 IEDM 發表開創性影像感測器 (扭曲光二極體CIS結構) (2023/11/12)

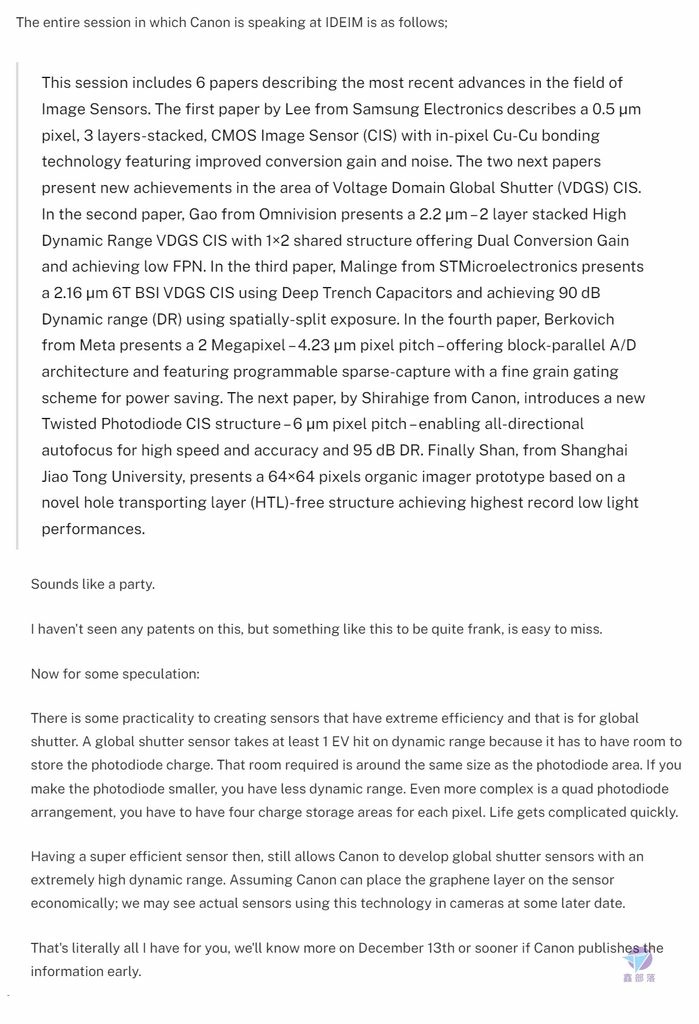

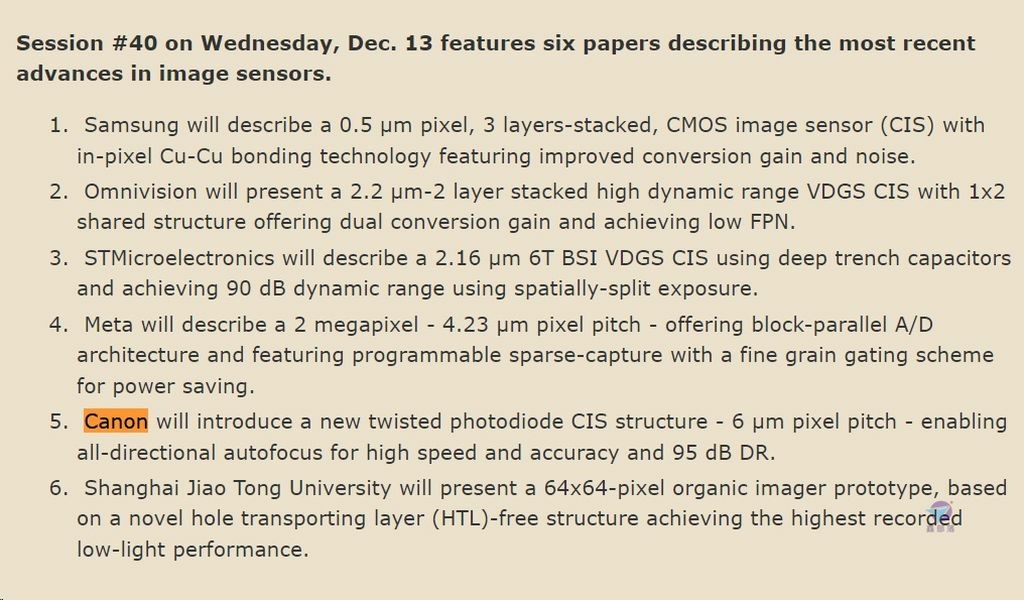

根據 CR 報導，佳能團隊計畫於 2023/12/13，在國際電子元件會議（IEDM）上發表演說。
將為世人介紹一款具開創性的新感應器。
這款創新感應器將採用新型的扭曲光二極體 CMOS CIS 影像感測器結構，像素間距為 6 µm，能實現全方位自動對焦，以及高速、準確和 95 dB 的動態範圍。
扭曲光二極體採用雙層石墨烯/矽混合波導，不僅提高效率且能實現極快的響應時間。
雖然本技術主要與光纖通信相關，但佳能將這項技術引入影像感應器領域。
下面的技術圖說明了扭曲雙層石墨烯光二極體的概念。
石墨烯層（TBG = Twisted Bilayer Graphene = 扭曲雙層石墨烯）是紅虛線，Si 為矽，AI2O3 是氧化鋁。
Au 是用於導電佈線的金。現在一般都使用銅替代。
從圖表中看到，石墨烯層被放置在光二極體的蝕刻表面之上。
據 CR 站長推測，這款將發表的感測器可能是四像素陣列 (quad-pixel array)。
一般若使用標準製程，四像素陣列之生產效率較低，因此佳能必須巧妙地保持動態範圍。
此外，6µm 微米暗示佳能正在展示一款 24MP 的全畫幅感應器。佳能聲稱它動態範圍達到 95dB，假設雜訊低，則約有 32 EV 的動態範圍。不過，但這取決於影片或靜態影像的時間分割。
既然 db 被提及，可認為其中可能涉及一些與影片有關的技巧。
開發極高效率感測器確實有一些實際意義，特別是對於全域快門技術(global shutter、全局快門技術)。
全域快門感測器通常會因為需要足夠的空間來存儲光二極體電荷，因而在動態範圍上至少損失 1 EV。所需的這個空間大致與光二極體區域的大小相同。如果使光二極體更小，動態範圍就會更小。
然而，更複雜的是四像素陣列，每個像素都必須對應到四個充電存儲區域。這會讓此技術變得相當複雜。
擁有一個超級效率感測器技術為基礎，讓佳能有機會開發出具有極高動態範圍的全局快門 CMOS 影像感測器。
假設佳能可在感測器上經濟地放置石墨烯層，那麼粉絲們就可能在不久的未來，在某台 CANON 相機內看到實際應用這項技術的感測器。
短評:
對手陣營 SONY 發表搭載全域快門的 A9 Mark III 後，著實讓其他品牌的粉絲感到有些擔心。其實嚴格來說，可能只有佳能股東會比較緊張。
不過全域快門首次出現在無反後，確實為運動導向相機定義了新規則。
本文資訊中，我們可以知道佳能始終有自己的發展步調，研發感測器技術一直都在進行。未來的 EOS R1 與 EOS R3 Mark III , 將會什麼技術更新迎戰，讓人感到相當好奇。
