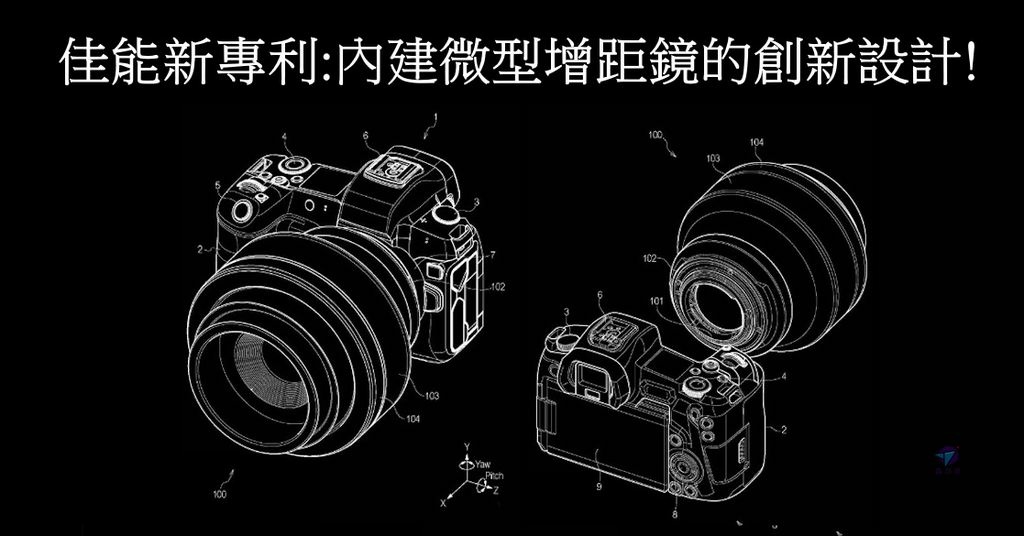

佳能新專利:內建微型增距鏡的鏡頭設計
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
(本文為逆向排序，最新情報/文章在最上面)
#1 佳能新專利:內建微型化增距鏡的鏡頭設計 (2023/8/25)
#1 佳能新專利:內建微型化增距鏡的鏡頭設計 (2023/8/25)

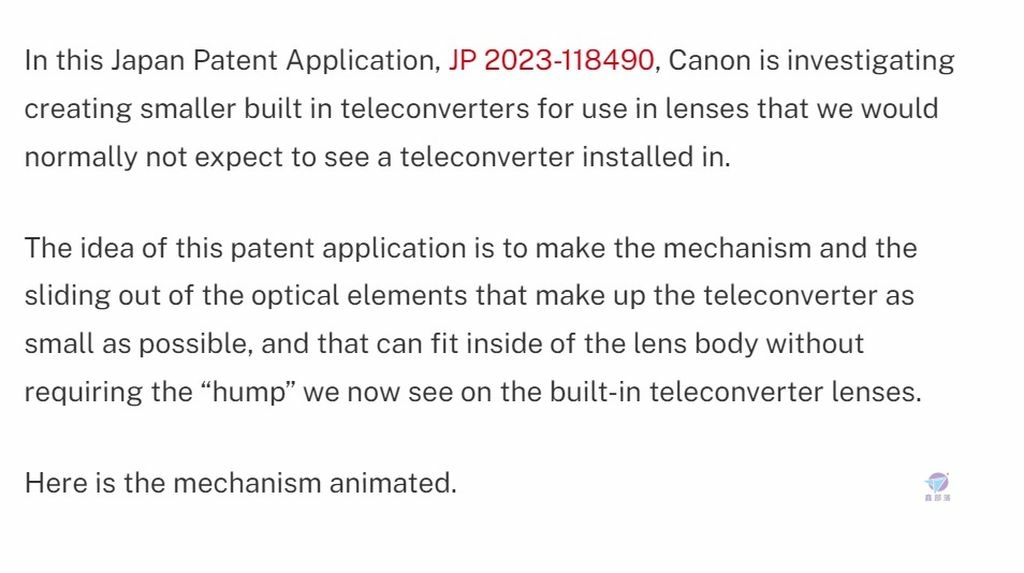

最新一份佳能專利申請文件 JP 2023-118490 顯示，他們開發部研究了更小型的內建式增距鏡。
該專利的理念，是讓增距鏡光學元件的滑動機構之尺寸儘可能地縮小。
如此一來，增距鏡便可完美收藏在鏡頭主體內。不需要像現在內建增倍鏡經頭的設計一樣，會有一個凸起於鏡頭筒身的空間。
這種內建微型增距鏡的設計相當有趣，但不確定可靠性和耐用度方面是否實用。
例: 如果鏡頭遭受碰撞，是否能夠保護內部零件?
CANON 專利申請文件摘要
【公開號】P2023118490
【公開日期】2023-08-25
【發明名稱】光學設備與攝像裝置
【申請日期】2022-02-15
【識別號】000001007
【名稱】佳能株式會社
【問題】在光學設備內插入或收回增距鏡需要大量空間，導致光學設備的小型化變得困難。
【背景技術】
【0002】
在數位相機、攝像機和交換鏡頭等光學設備中，透過將增距鏡頭插入光路內，便可改變焦距範圍，這是已知的。(編按, 外掛 1.4x 或 2x teleconverter 遠攝增距鏡頭是同樣原理之實際商品)
【0003】

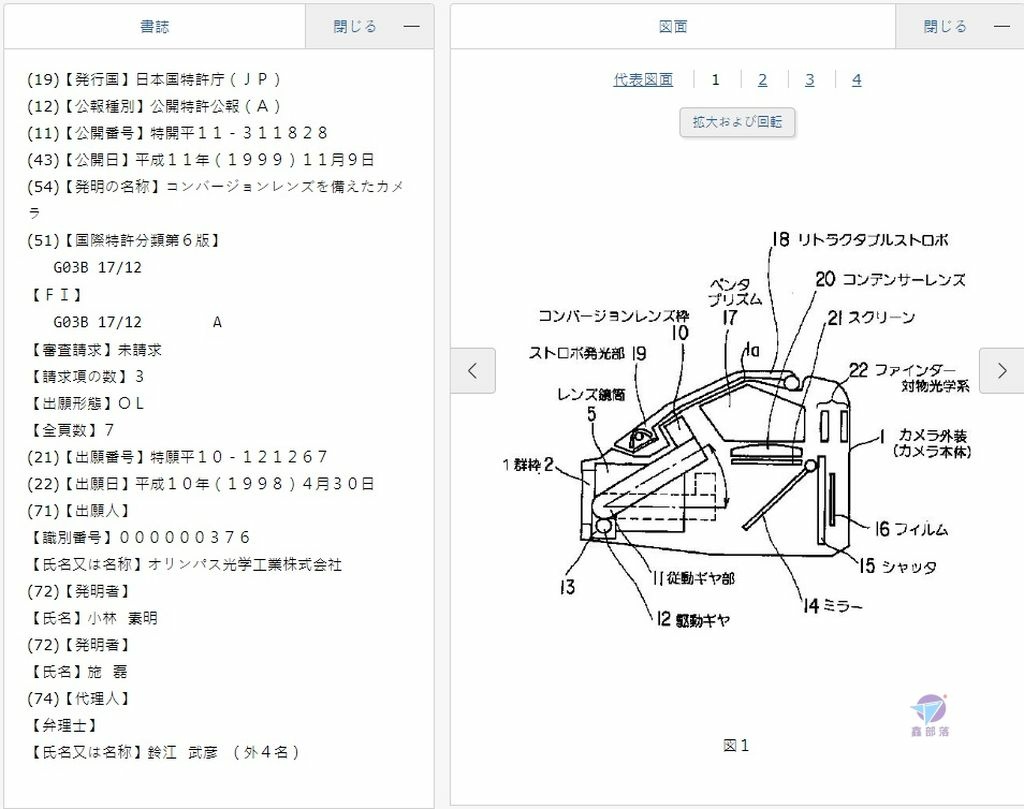

專利文件1 揭示了一種技術，該技術使相機本體內的增距鏡能夠在插入位置和撤離位置之間移動。這些位置分別對應光路內和光路外。(編按，此技術屬於 Olympus，在 1999 年發表過的一份專利內)
【0005】
然而，專利文件1中所述的內建式增距鏡，需要使用致動器來移動到撤離位置。因此，需要在鏡頭內部配置空間給該裝置，這使得縮小鏡頭內部空間之設計變得困難。(編按，致動器原文是 actuator，或稱傳動裝置、驅動器，白話就是負責帶動的機械單元)
【0006】
因此，本發明的目的是讓增距轉換鏡能內建於鏡頭內，切同時保證能夠插入或收回增距鏡的所需空間，並抑制鏡頭的內部變大。

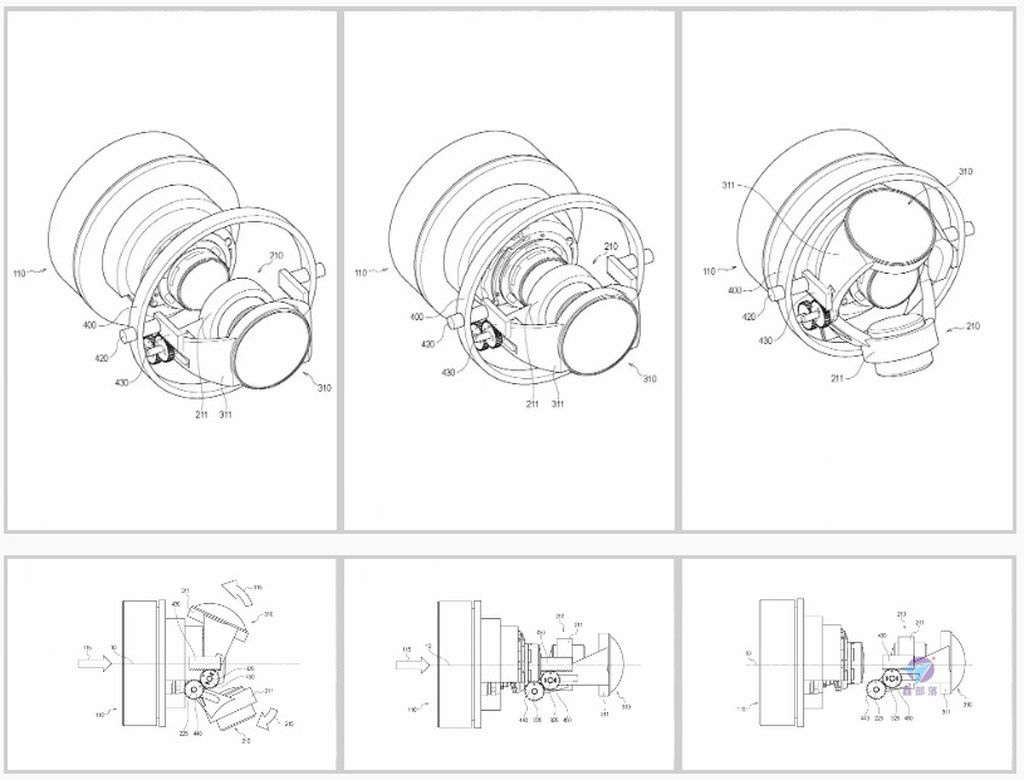

這是動畫模擬的運作方式。

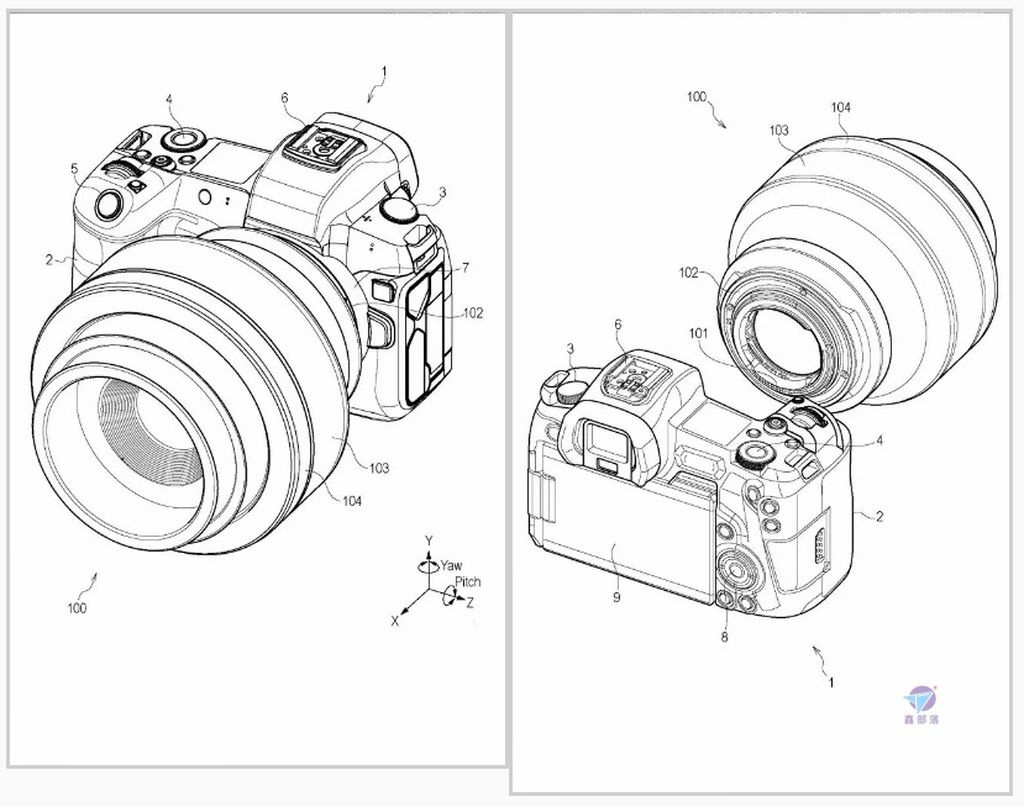

佳能在該機構的橫截面中，展示了一個大約 50mm 鏡頭的範例。這暗示著可能會有一個 50mm和 85mm 混合鏡頭，並內建增距鏡。
想像一個例子，即一支同時支援 50mm F1.2 和 85mm F2.0 的鏡頭，只需輕觸一個按鈕就可在兩個定焦主鏡之間切換。
短評: 根據這次的文件描述，本專利是一種改良版本。它的內建式增距鏡可以透過前後滑動來實現自動收縮。此動態設計可能引發人們對其強度和精確性的疑慮。如果實現了這個設計，那麼就會出現一些可支援快速切換倍率的有趣鏡頭。
