適合桌機的 802.11ac + Bluetooth 5.0 擴充方案
明明才換了新的 802.11ac 無線路由器，電腦、筆電也都能連接上去，為什麼傳輸速度沒有進步?
其中一個可能原因是，你電腦或筆電還在用舊的無線網卡，所以無法全速執行。(註: 新網卡搭舊無線路由器，也會有一樣情形)
在 Wi-Fi 的世界裡，存取點 (access point，=無線路由器) 與客戶端設備 (clients，=個人電腦、手機......)，彼此溝通都需要依賴相同的通訊標準 (protocol，=協定) 。
萬一雙方不對稱，高階的一方必須採用向下相容模式，才能產生交集並順利運作。
因此，升級了家裡的無線路由器，記得要連網卡一起更新。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
#1 Intel AC 9260 (9260NGW)
這個是適合桌上型電腦使用的擴充方案，由一片筆電用 Wi-Fi 無線網卡，搭配一個 PCI-E 轉接卡。(PCIe = PCI-E = PCI Express)

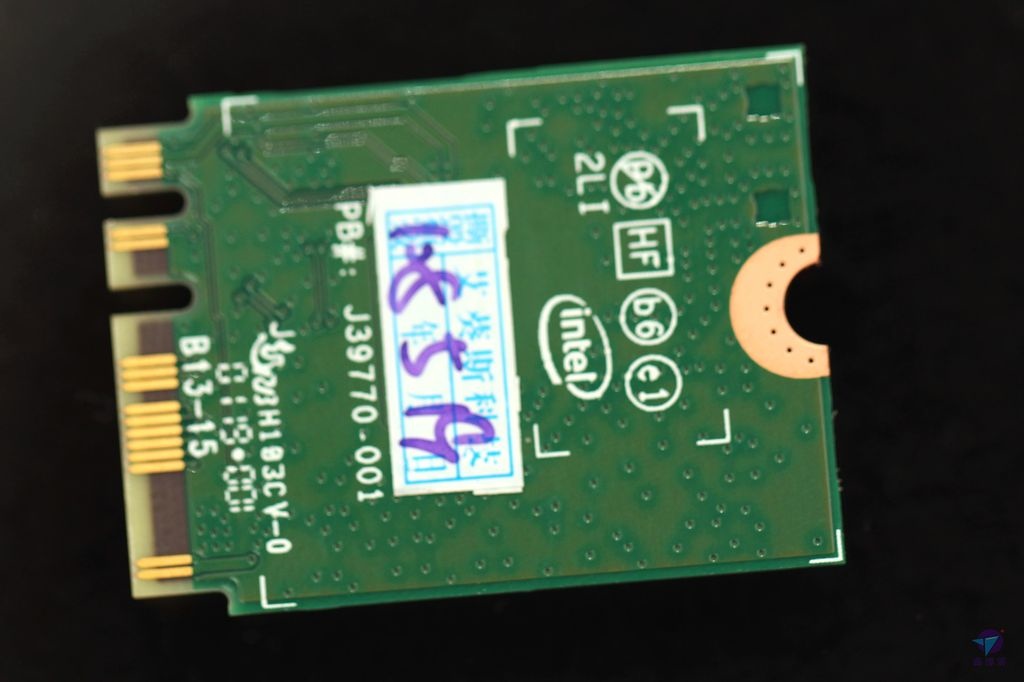

Wi-Fi 無線網卡為 Intel Wireless-AC 9260，型號 9260NGW (產品原名 Thunder Peak)。

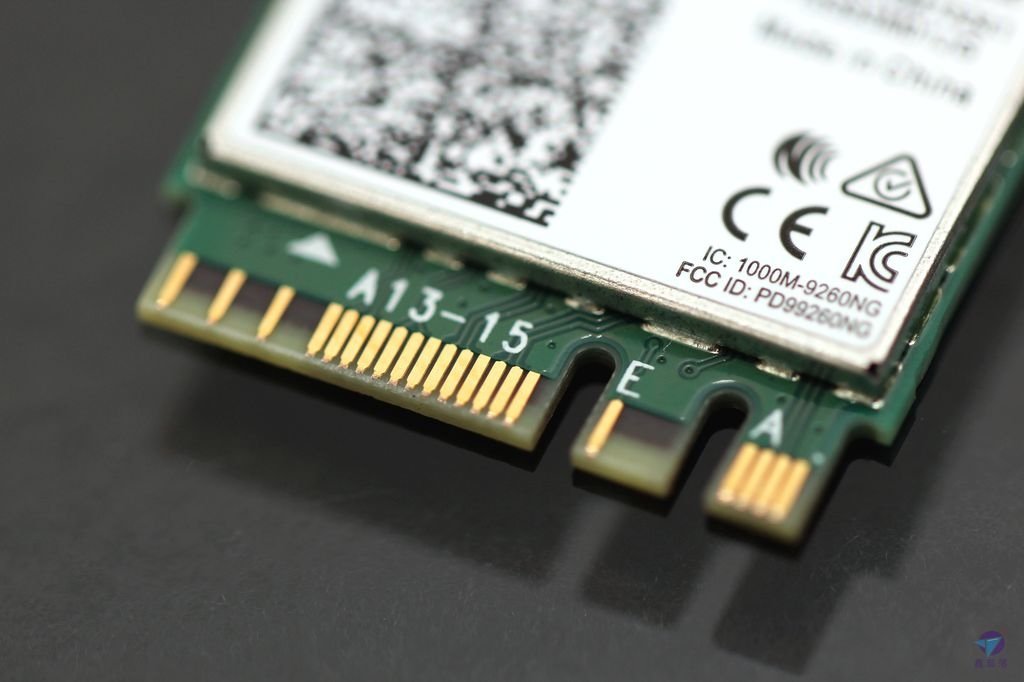

網卡為 M.2 (NGFF) 界面，尺寸 2230，搭配 A/E Key，適合具備 A 或 E key 的 M.2 插槽之筆電。
它支援 IEEE 802.11ac，可提供 2.4 Ghz，5 Ghz (160Mhz)，所以是一張雙頻 Wi-Fi 網卡。
一般桌機主機板通常是 M.2 搭配 M key，只能支援 SSD (storage devices support)，不能使用此 M.2 Wi-Fi 卡。
M.2 實體缺口就是一種防呆機制，key 位置不一樣就讓你不能安裝。
AC 9260 支援 Wave 2 功能，可提供 mu-mimo。於 160 MHz 模式下，最高傳輸能力達 1.73 Gbps。
對了，藍牙 5.0 也是一項重點，它被整合在網卡上面，不過要透過 USB 方式連接(等下會說明)。
值得注意的，本 M.2 網卡，適合 7 代 或之前的 Intel Core CPU。(註: 如果是 8 代 CPU 或以後的筆電機種，應使用 Intel 9560AC，它屬於 CRF 與 CNVi 之整合方案)
AC 9260 之相容作業系統為 Windows 10 64-bit、Chrome OS、Linux。根據賣家提供的實測資訊，它不支援 Windows 7、Windows 8 與 macOS，請讀者務必留意。
#2 PCIe轉接卡
原本筆電用的 M.2 的 Wi-Fi 網卡，如何用於桌上型 PC?
答案是，我們可透過一張 PCIe 轉接卡辦到。

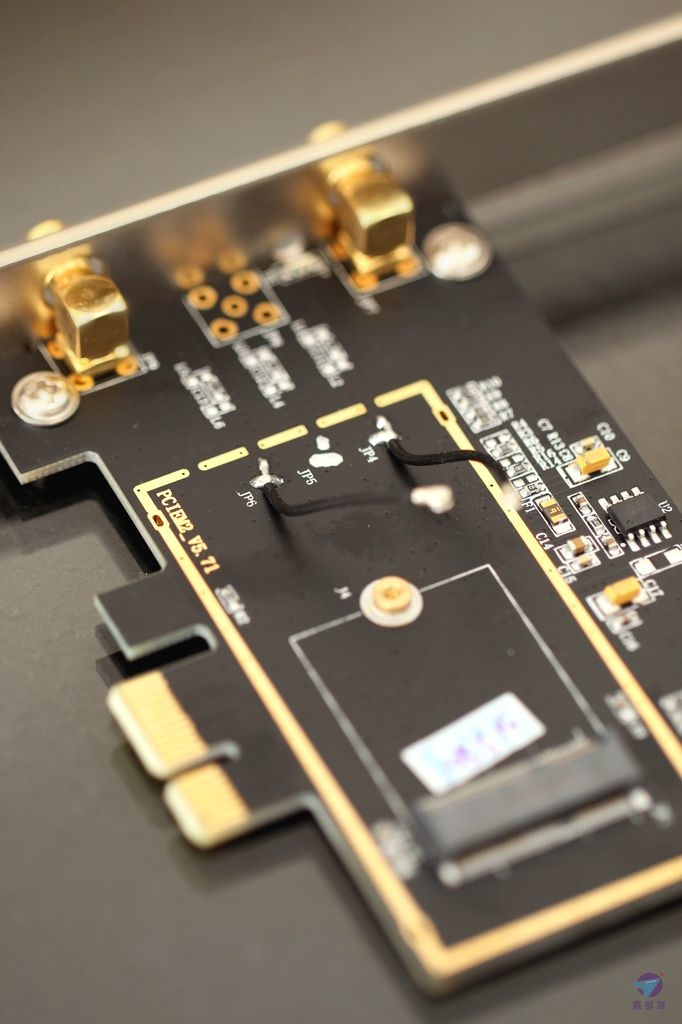

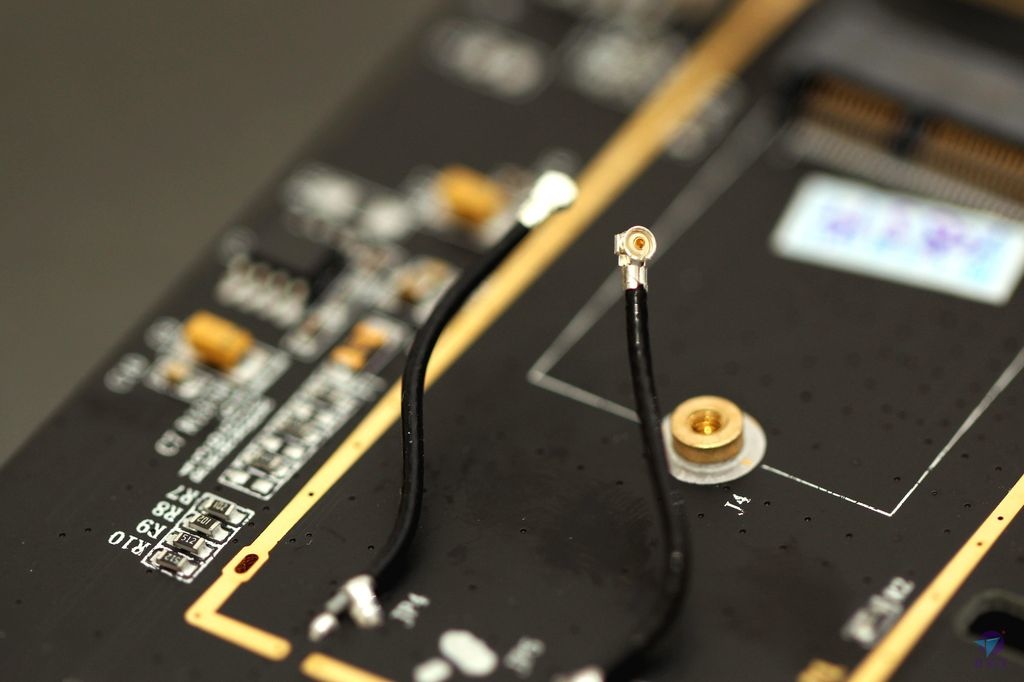

2 條天線導線，負責將信號導通到轉卡電路板上。
線上面的小型 RF 同軸接頭，稱為 U.FL (I-PEX、IPEX) 連接器。

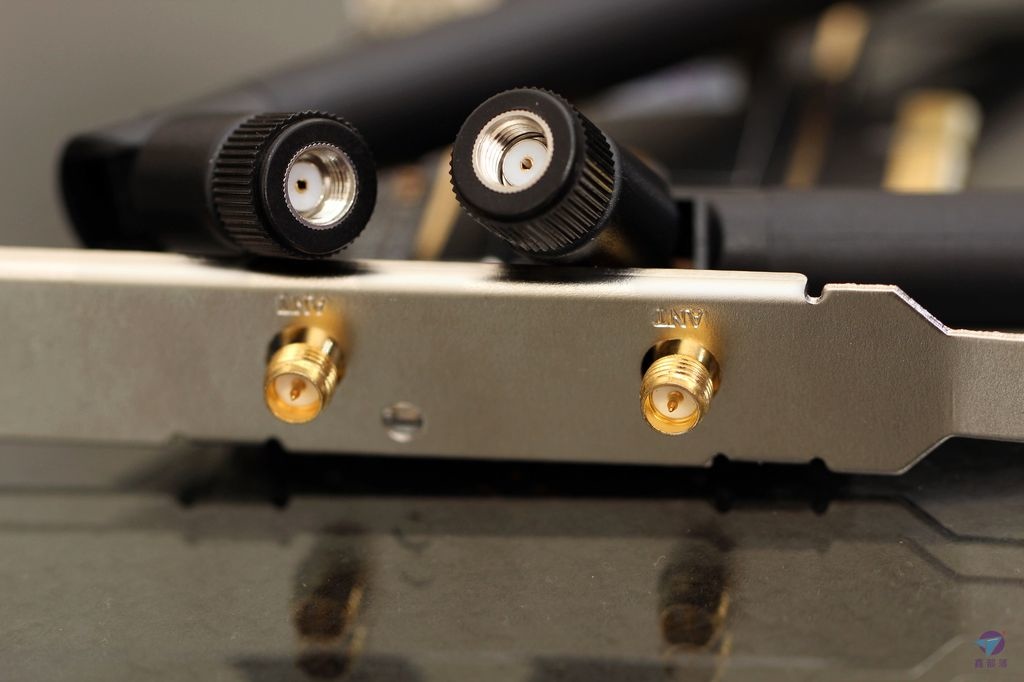

天線部份採用 RP-SMA 連接器。(註: RP-SMA = Reverse Polarity SubMiniature version A，反針 SMA，反極性 SMA)
RP-SMA 被廣泛用於 Wi-Fi 設備，屬於小型的同軸射頻連接器，常見應用如無線路由器的天線。
RP-SMA 源自於 SMA，原先是美國 FCC 欲防止使用者私接或改造天線而開發。
早期 RP-SMA 連接器不易取得，確實發揮了效果。不過現在 RP-SMA 極為普遍，封印就自然被破解了。
#3 桌機擴充方案
如果你買的是 DIY 套件，就需要自己做簡單組裝。

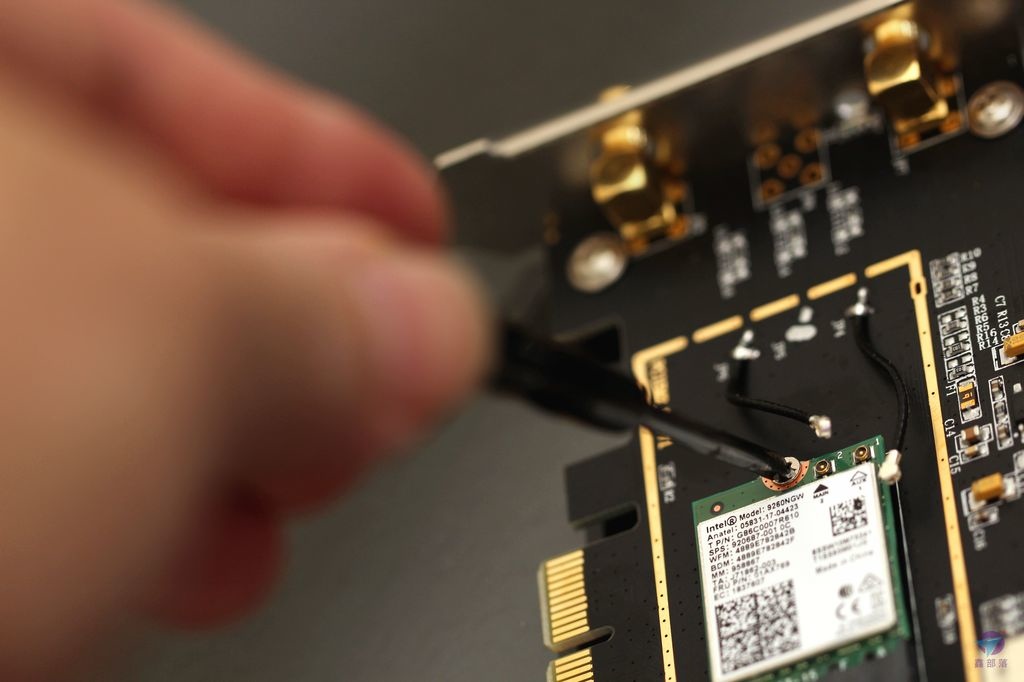

把 AC 9260 網卡插進 M.2 插槽，再鎖上螺絲，其實就等於完成了一大半。

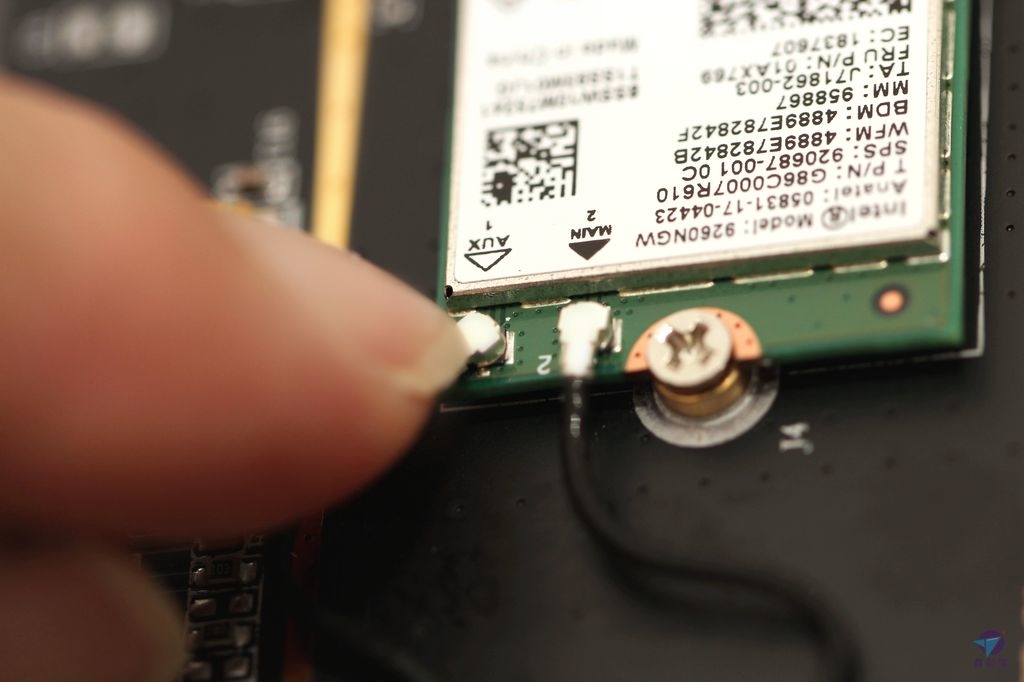

接著，連接天線導線。

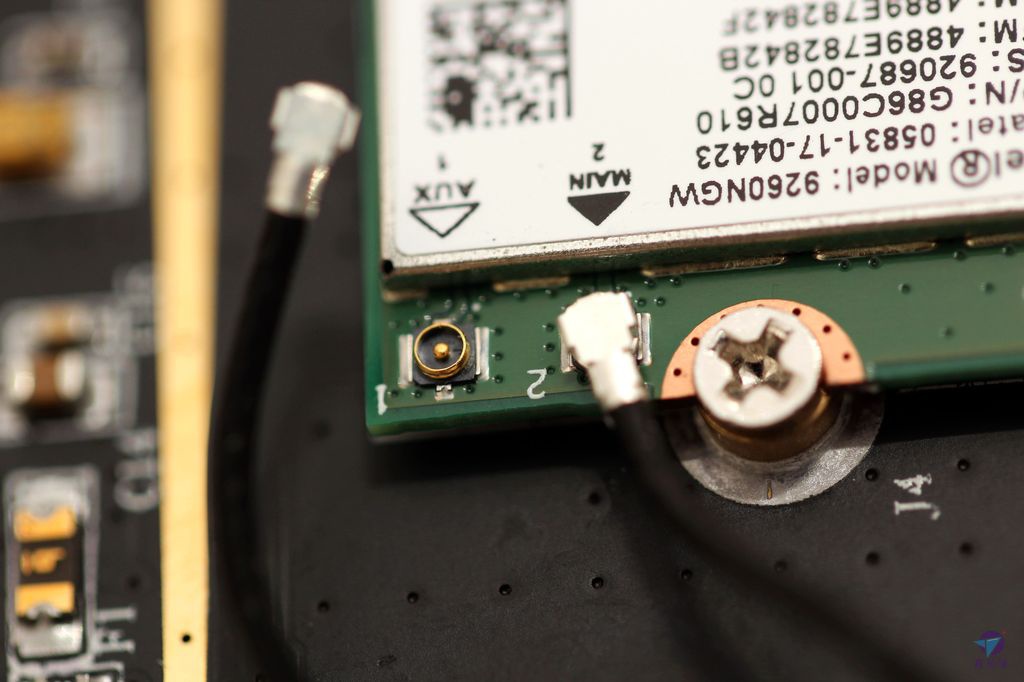

U.FL 連接器沒有旋轉螺紋，只要對準下壓就能自動扣住固定。
此連接器零件之使用壽命，通常可支援 30 次拔插動作，一般絕對是夠用的。建議安裝後，仍應避免無謂的移除與重連。
本款連接器有許多種別名，不同廠商可能使用不同名稱，但實際上是類似的零件。
例如，第一精工 (Dai-ichi Seiko) 稱之為 I-PEX MHF 系列，而廣瀨電機株式會社 (HRS，Hirose Electric Group) 則命名為 U.FL。

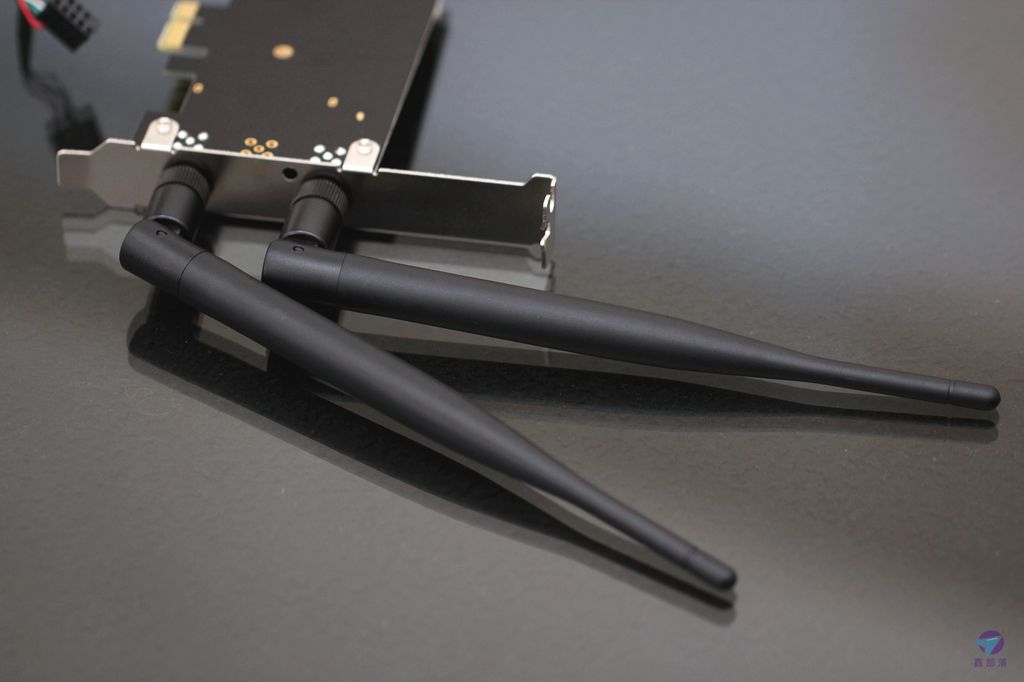

將兩根 6dBi 外部天線旋入 RP-SMA 插座。
有些賣家會把整個套件都先組裝好，並於測試後再賣給你。不想 DIY 的用戶，可以選此種方案。
從這個角度可以看出，本轉接卡之M.2 卡槽屬於 E key。

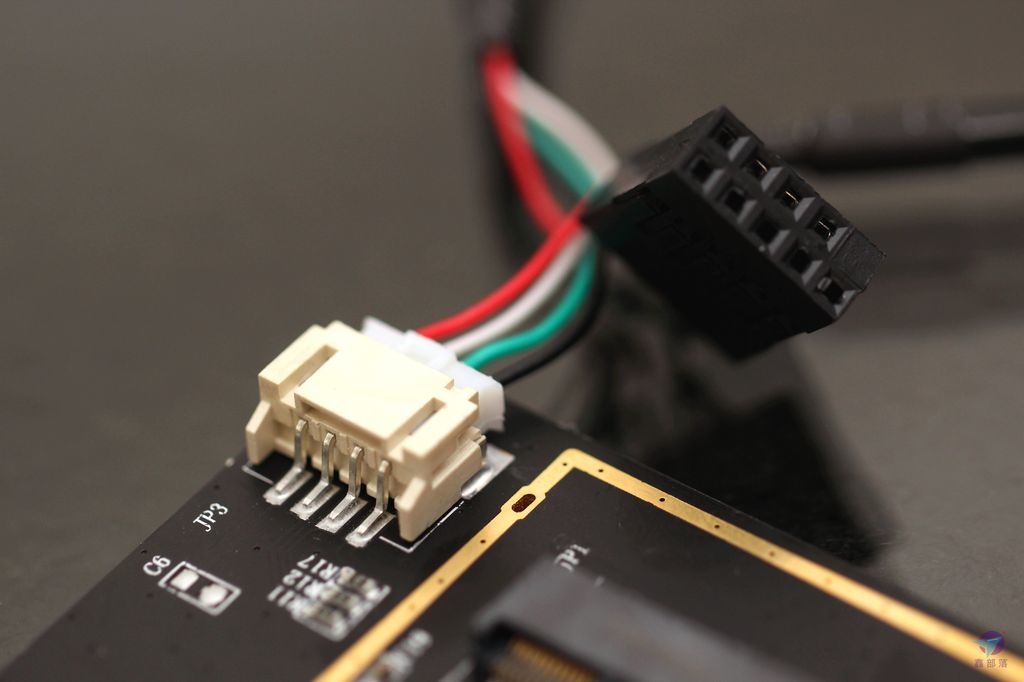

這是給藍芽 5.0 使用的 USB 連接線 (主機板 9 針方頭)。

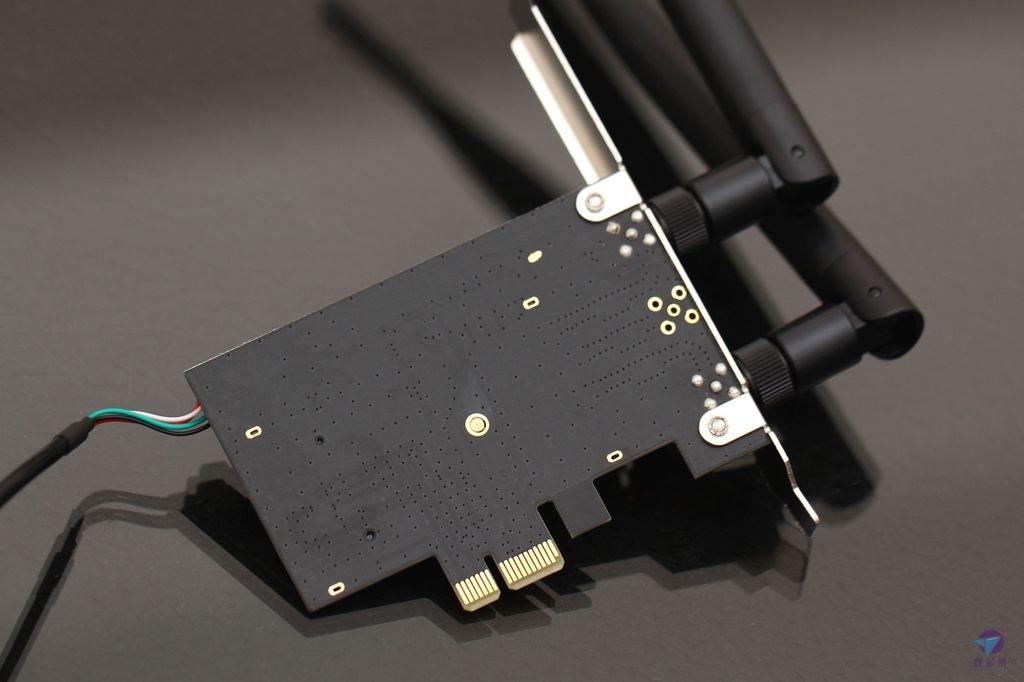

成品之背面情況，上面只有印刷電路。

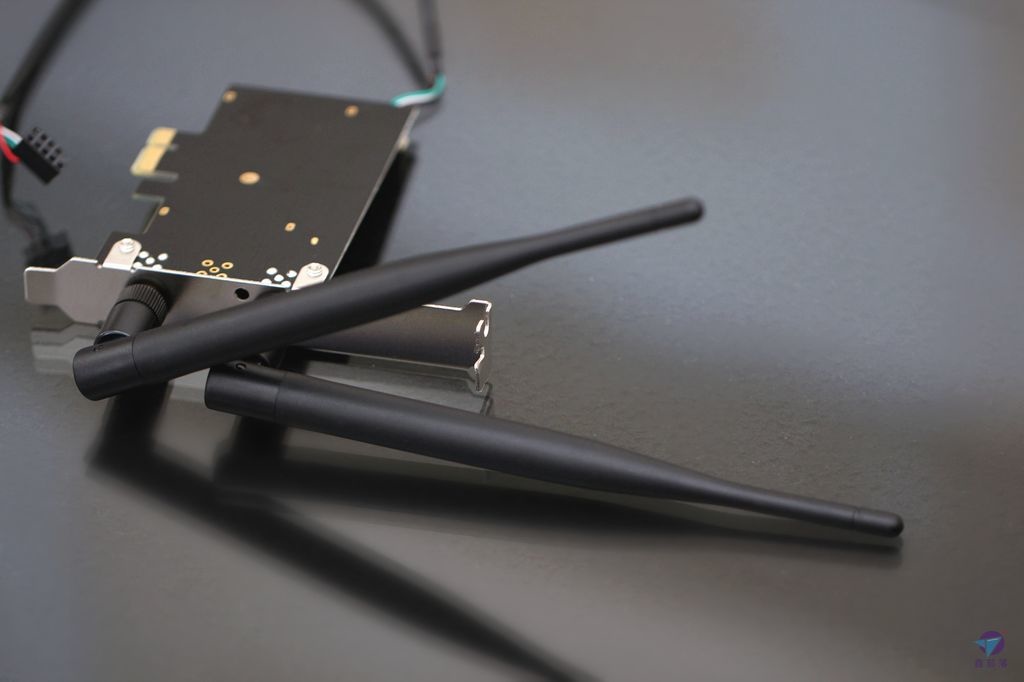

可透過手動旋轉方式，任意調整天線方向。
目前看起來，兩隻天線上下會卡在一起，不過裝上機殼後就會正常。
#4 安裝與注意事項
安裝時，至少需要一個空的 PCIe X1 卡槽。

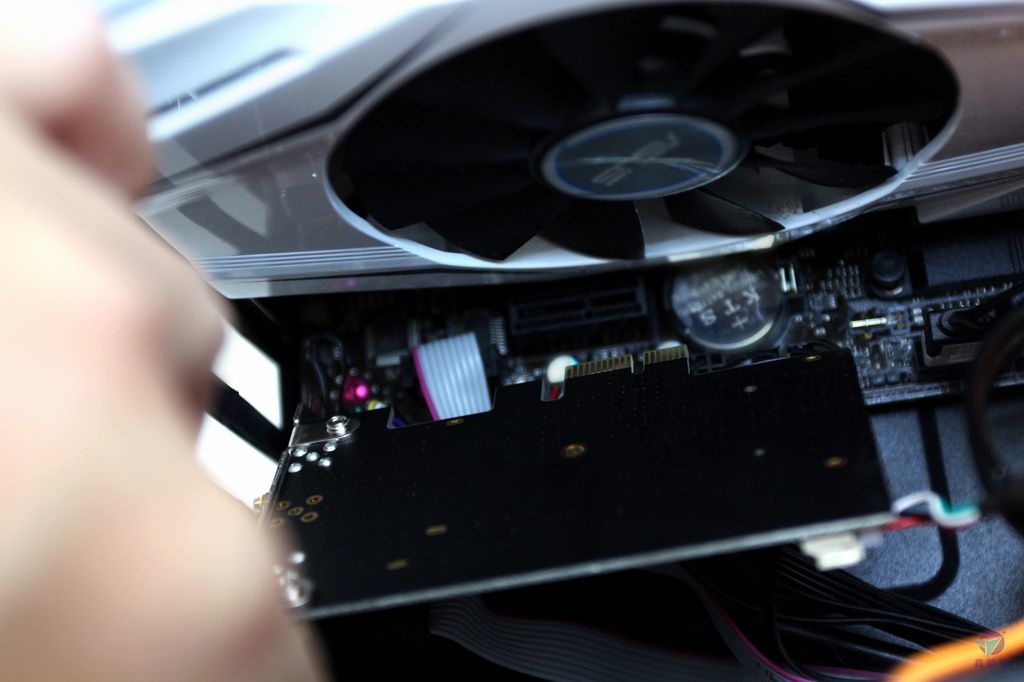

插進卡槽。
鎖好擋板螺絲，讓它固定。

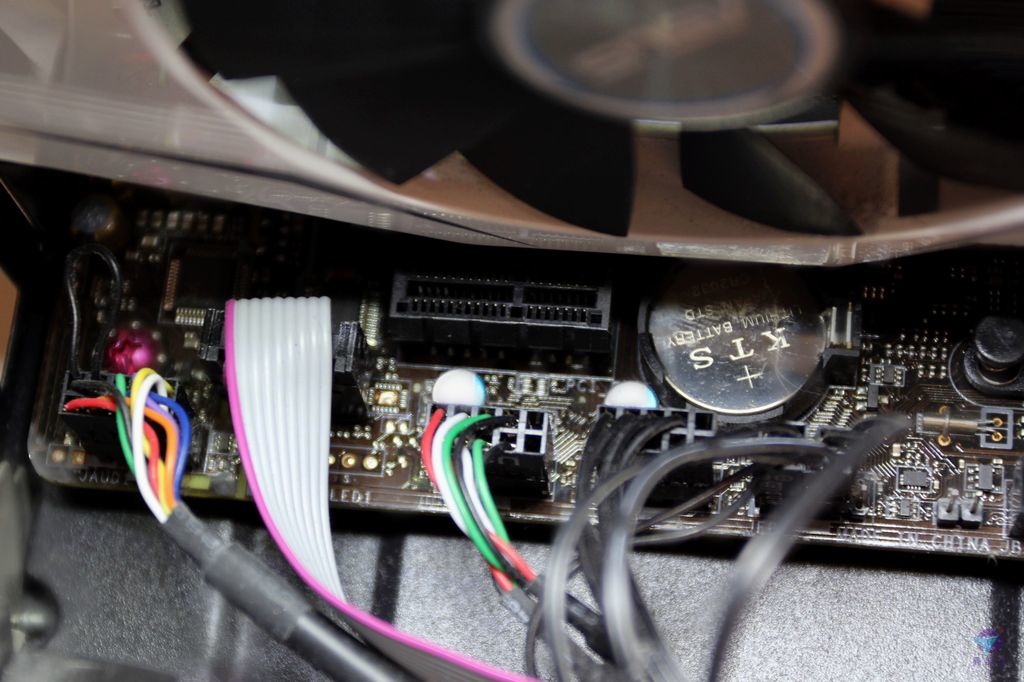

需要挪出一個前置 USB 9-pin 插座。

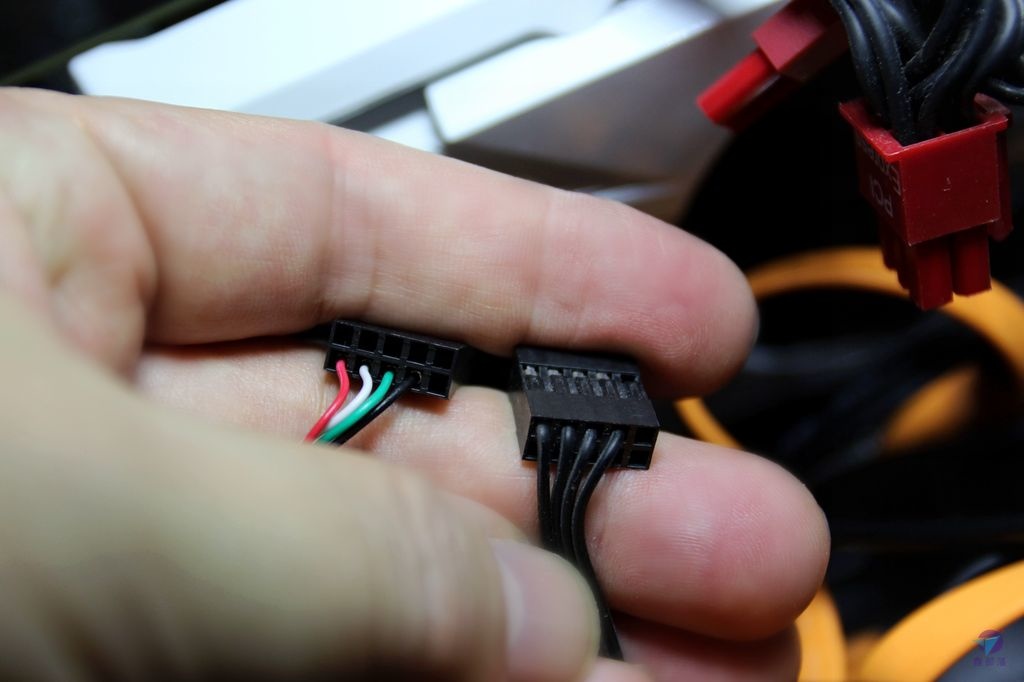

我發現兩組接頭之針腳位置正好上下互補，有需要可以退針並整合在一起。
暫時先不用前面版 USB 讀卡機。

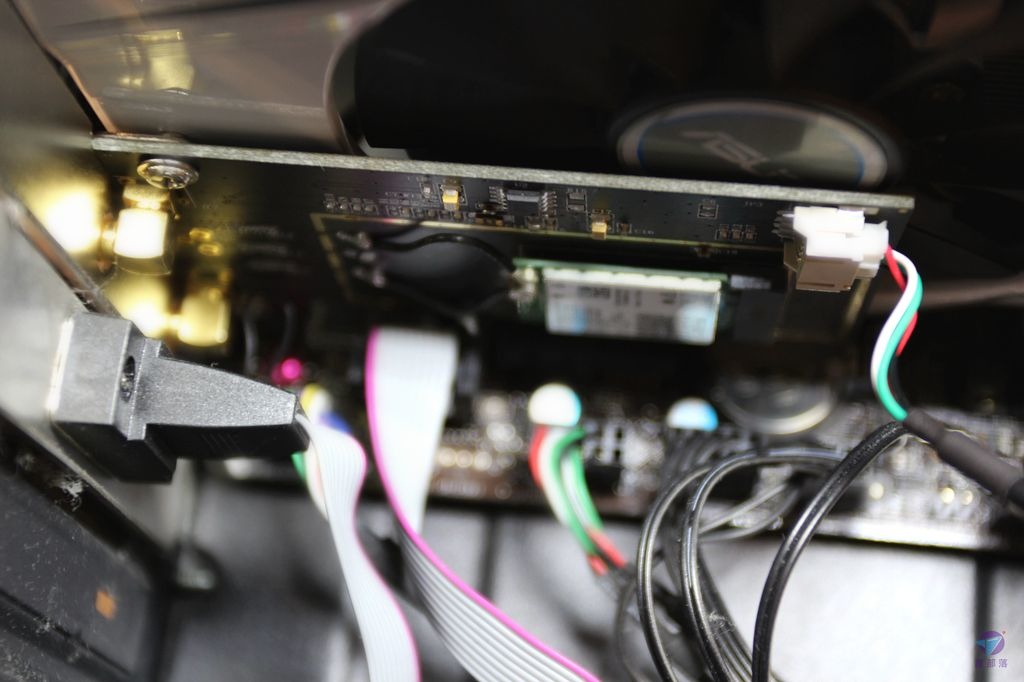

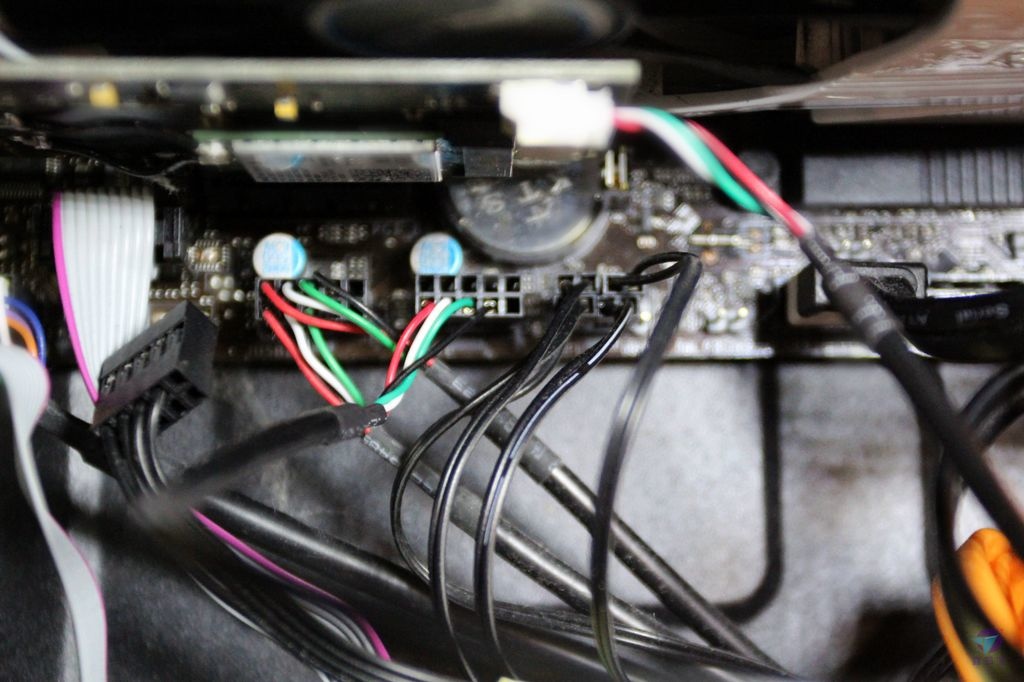

轉卡的 USB 接頭已連接 OK (4 色線)。

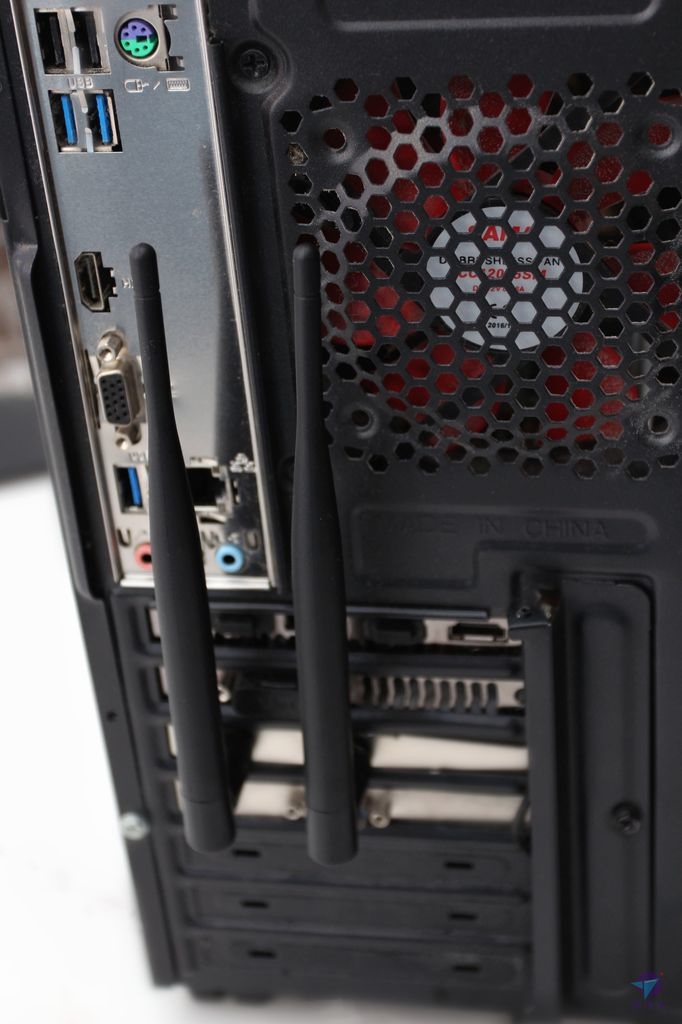

天線轉向 90 度後，正好朝上。
#5 心得分享
在便利性方面，USB 網卡相容性高，筆電或 PC 都能用，有空的 USB 埠就行。因此它更受到民眾喜愛，廠商也樂意推出新產品，選擇性十分多元。隨著新技術導入，包括 802.11ac、USB 3.0，傳輸速度已經可以到達 AC1200 或更高等級。
PCIe 無線網卡方面，賣場上只能找到為數不多的品項，實際的選擇性相當少。而且焊接在電路板的設計，就只能給桌機專用。
在 2019 年初，市面上銷售的 USB 藍牙傳輸器還只有 Bluetooth 4.2。當時，AC 9260 是極少數領先提供 Bluetooth 5.0 的產品。
AC 9260 Wi-Fi 無線網卡 + PCIe 轉接卡，兼具了效能、CP 值、與升級彈性(可換模組就有機會)。若桌機想升級無線網卡，它是一種值得考慮的方案。
