冷氣滴水室內機滴水怎麼解決?



好康推薦: 鑫部落讀者特賣懶人包 原廠支援新優惠訊息 10+家廠牌 優惠券或折價馬上用(不斷更新) <--- 請直接點擊



夏季冷氣故障絕對是件麻煩事,因為師傅真的不好叫!



某個大熱天,萬一發生冷氣漏水、室內機滴水該怎麼辦呢?



看看這一篇,也許可以幫你快速解決,還能省下一筆錢!



冷氣維修/保養 DIY 系列 - 共 7 篇



(直達到本篇文章的主目錄,請點擊)



最新文章 NEW! #7 冷氣結冰冷氣機不冷怎麼解決? 冷排結霜有救嗎? 窗型室內機結冰處理方案



HOT! #6  分離式冷氣室內機漏水、滴水怎麼解決? 冷氣維修 DIY 全教學懶人包



HOT! #5 窗型冷氣機滴水、漏水該怎麼修 窗型變頻 & 窗型定頻都適用



夏季最夯 HOT! #4 怎麼清洗冷氣冷排鰭片/散熱片? 免水洗冷氣清洗劑示範 冷氣機保養維護DIY



#3 冷氣改裝套件 老冷氣機大變身! 機械式升級數位電腦+無線控制



#2 冷氣機拆解清洗自己來 全機清潔 冷熱排+風扇+底盤 冷氣再度涼爽!



最多人看 #1 冷氣機維修 - 有送風有排風 但壓縮機不運轉













為方便各位讀者檢索閱讀,本文章將分 5 大部份說明 (現在支援文章內跳躍,請點擊直接切換段落/Part):



[文章索引區]

#1 分離式室內機 - 分離式冷氣滴水、冷氣漏水維修基本概念

#1a 窗型冷氣機 - 冷氣漏水、室內機滴水之處理

#2 檢查分離式冷氣滴水盤排水管

#3 檢查滴水盤

#4 修復完畢! 觀察排水管是否正常

#5 測試排水器小排水管(尾端)

#f 心得與感想







#1 冷氣積水、漏水之基本概念 - 分離式室內機



首先需要了解冷氣排水路徑之全貌。

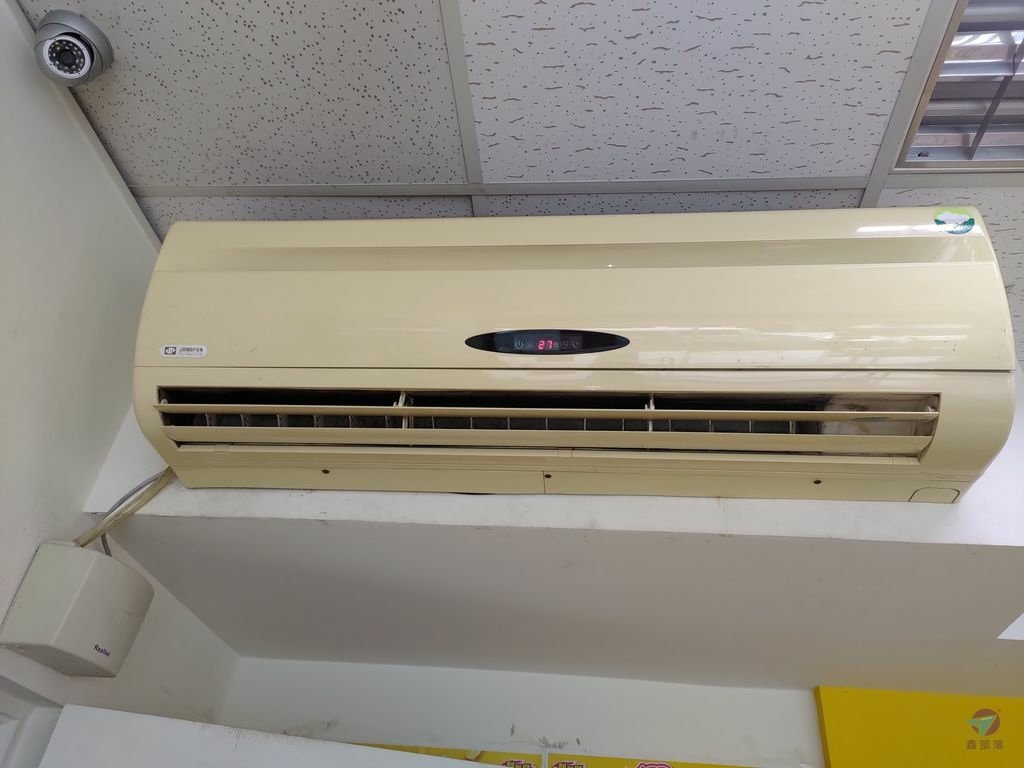

請看底下這張圖片,它是典型的分離式冷氣室內機之排水架構,先瀏覽有個大略的了解。



①冷氣滴水盤(機器內部)。


②滴水盤排水管。


③壁掛排水器 (選配品,依需要加購)。


④排水器小排水管 (選配品,依需要加購)。



Pixnet-1078-001 P_20210723_120142 - 複製_结果.jpg



壁掛排水器扮演了「小水庫」的功能。



因為標準排水管實在過於粗大,配起管來太明顯不美觀。所以通常用一個壁掛排水器當中繼與緩衝。



排水器小排水管尾端會通往戶外或洗手間等。如照片左下角,即為相鄰之浴室。



排水器採自動設計,水滿到一定程度,就會抽水排放。它的電源通常會並聯到室內機,路徑一致便可把管與線一起整理收納!



Pixnet-1078-002 46270r4_结果.jpg



以下用別台室內機做內部示範,它們構造是類似的。



拆開外殼與濾網,最大面積的露出零件稱為冷排



室內熱空氣被風機帶動,經過冰溫冷排後便降溫,所以會吹出冷氣。此為冷氣機基本運作原理



因為冷排冷凝一定會產生水滴,類似除濕作用。此時滴水盤便負責起接水任務,之後再從排水管導流出去。



不論分離式或傳統窗型,此運作過程都是一樣的!



Pixnet-1078-003 P_20210515_230743_结果.jpg



這一張圖更清楚!



②滴水盤的水,經由③排水管排出。



③排水管則與④冷媒管一起鑽出牆外到陽台或室外。



(A)排水管出牆後,接到地面或牆面落水口進行排水。



(B)冷媒管出牆後,則連接到冷氣室外機,形成交換迴路。



所以,此配置不需要加裝壁掛排水器 & 小排水管。



冷媒管內部實際是一進一出的兩條管線,讓室內機與室外機構成一個全封閉回路。



Pixnet-1078-004 P_20210516_132436_结果.jpg



順便看一下窗型冷氣機以下圖片是它的內部真實構造。



若把①、④、⑦單獨成為一台機器,就相當於分離式冷氣室內機功能!



同理把後段壓縮機及散熱系統弄成一個功能群組,便成為室外機的部份。



民眾日常清潔保養範圍,就是冷氣機室內看得到的部分,包括分離式冷氣室內機或窗型冷氣機之濾網與冷排



師傅安裝窗型冷氣會做出一點點前高後低的角度。



因此冷氣水滴落後便可以往尾部排水口流動再經由排水管導流到落水口。



窗型冷氣機若出現冷氣滴水、冷氣漏水,一定是先從機器尾端滿溢陽台地板就會出現濕滑、水漬、積水跡象。



安裝於牆壁開口的窗型冷氣機,需要先移除才能檢查排水系統。有些機型可能重達 50 Kg,用戶多半無法自行處理。




(返回文章最開頭之索引區,請點擊)







#2 檢查滴水盤排水管



分離式冷氣滴水或室內機漏水現象,若是從冷氣出風口上緣洩漏,多半就是滴水盤之排水管出問題



為了確保人身安全,查修前請務必拔開冷氣機電源插頭!



Pixnet-1078-005 P_20210723_114359_结果.jpg



因為滴水盤本體極不易損壞,最大元兇十之八九就是水管口堵塞



注意! 拆除排水管轉接頭一定會有餘水流出,請務必先準備一個水桶在底下接水



障礙排除其實不難,把排水管轉接頭洞口髒污與垃圾碎片清除掉,基本上就已經完成



為何容易堵塞?



因為這款排水管轉接頭有個特性,當螺旋部位塞進 PVC 管後,將逐漸緊迫而呈現尖錐狀雖然顧到密合度,卻也讓水的有效通道變窄了至少 1/2 以上



Pixnet-1078-006 P_20210723_113426_结果.jpg

(返回文章最開頭之索引區,請點擊)





#3 檢查滴水盤



用長棒(如雨傘骨)去攪動,檢查看看是否有異物



這是為了再確認。



堵塞通常發生在排水管轉接頭之錐狀洞口,因為那邊最為狹小



Pixnet-1078-007 P_20210723_114840_结果.jpg

(返回文章最開頭之索引區,請點擊)







#4 修復完畢! 觀察排水管是否正常



將排水管接回滴水盤,然後開啟冷氣。



只要壓縮機有運轉,就可以看到冷氣水流出。



水量雖不大,但持續都一直排出。可見冷氣運轉時,會產生不少水滴!



此時冷氣外殼仍會有小量滴水,那是因為剛剛海綿吸附到室內機漏水,潮濕將受重力影響緩慢往下流,直到滴乾為止。



Pixnet-1078-008 P_20210723_115102_结果.jpg



將排水管接回排水器,便完成修護。



室內機冷氣開機後,持續數十分鐘觀察出風口上緣,已不再發生冷氣漏水現象



可以肯定藥到病除,問題被解決了!



Pixnet-1078-009 P_20210723_120142_结果.jpg

(返回文章最開頭之索引區,請點擊)







#5 測試排水器小排水管(尾端)



經過 1-2 小時運轉測試,確認不再有室內機滴水現象



Pixnet-1078-010 P_20210723_123843_结果.jpg



再觀察一下排水器小排水管,這一條順著牆壁延伸 7-8 公尺之遠



尾端排水相當明顯,確定運作是良好的。(註: 只有在排水器感測到滿水位時,才會看到水之排出)



小密技,排水器也可能是故障點。若漏水不是從出風口上緣滴落,而是排水器溢出,就表示冷氣水有流過來但無法被排出。可能是排水器本身運作不良,或是尾端排水管有問題



Pixnet-1078-011 P_20210723_123551_结果.jpg

(返回文章最開頭之索引區,請點擊)







#f 心得與感想



本文是發生在友人店面的真實案例



據說前年八九月也發生過一次阻塞故障,外面請來的師傅花了 10 分鐘,收費 2000 元!



因為友人相當敏銳,當時有觀察到一些重點所以本次給了一些提示並指導,順籐摸瓜如法炮製,室內機漏水問題便迎刃而解



 冷氣機滴水自己整修,實際做過並不難!



但如果你沒有概念,切勿輕易自行嘗試冷氣漏水維修。最好還是請懂技術的人協助!



Pixnet-1078-012 P_20210723_120224_结果.jpg
