LINDY 38167 HDMI影音分離轉換器開箱評測評價 LINDY 38167 HDMI 4K Extractor & Gold Toslink線材 傳統家庭劇院Dolby Digital AC3 DTS解碼器救星 從HDMI擷取5.1或2聲道LPCM[真開箱]



    從 VHS、DVD 到 Full HD,再由 1080P 升級為 4K,家庭影音在畫質(解析度)的躍進,眼睛可以看得到。與影片息息相關的音軌,也從 5.1 聲道擴充為 7.1 聲道,並進階到無損壓縮 (lossless)。



不過,本次要介紹的是,HDMI 轉 Dolby Digital (簡稱 DD,別名 AC-3) 或 DTS 的裝置。在家庭劇院新標準崛起的時代,從影碟時代 (LaserDisc) 就出現的 DD 與 DTS,還會有什麼價值?



(本文照片連結 Flickr 相簿,點擊可觀看高畫質照片)



IMG_4080r5r4_结果



雖然 DD 與 DTS 看似上了年紀,卻沒有退休。實際上,它們都屬於 Blu-ray disc 藍光光碟的必備音軌格式,就連即將起飛的 4K Ultra HD Blu-ray 超高畫質藍光光碟也還是。更新更好的 Dolby TrueHD、DTS-HD Master Audio,則屬於選用的規格,有加分作用但不具強制性。



比起眾多早期影片格式逐漸淡出消失,DD 與 DTS 幸運許多,它們在新視聽年代,轉變為基本固定班底的身份繼續活躍著。



IMG_4084r5r4_结果



誰會需要「 LINDY 38167 HDMI 4K影音分離轉換器」?



若你已經有可支援 S/PDIF 的家庭劇院 DD/DTS 環繞擴大機 (Toslink 或同軸插口),以及只支援 HDMI 輸出的播放裝置 (例如筆電),但希望能播放 5.1 聲道,此種應用正是 LINDY 38167 大放異彩的時候。



開箱囉!  包裝盒比機器大很多,提供良好保護性。另一個可能理由,我猜想是為了印刷多國語言之規格摘要 (盒底有 5 國語言 + 側面 2 國)。



IMG_4085r5r4_结果

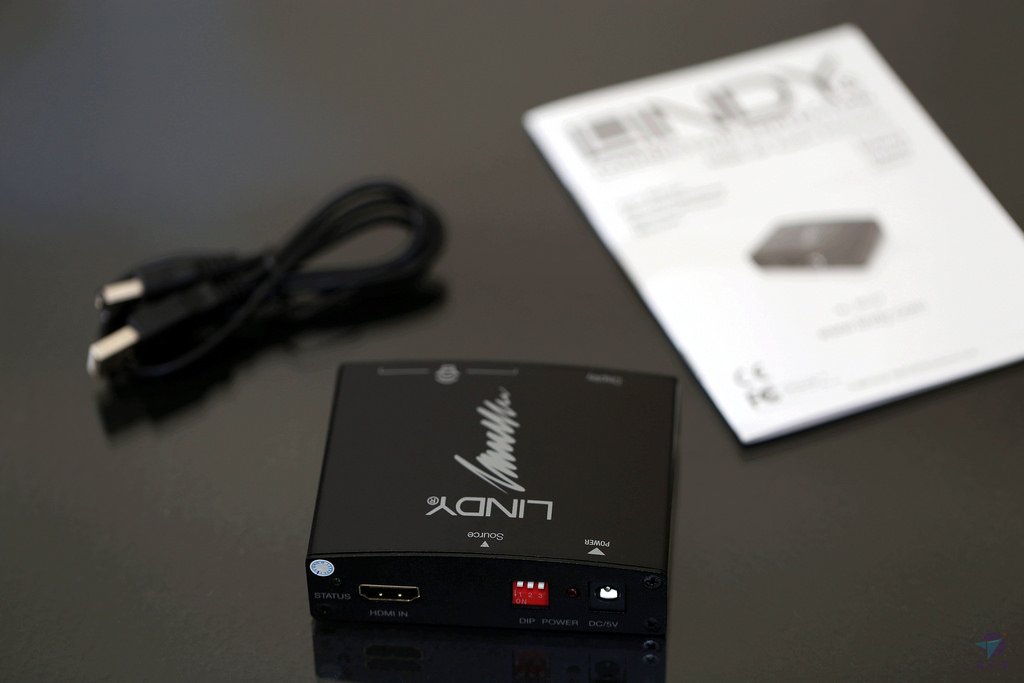

內容物團體照,38167 HDMI 4K 影音分離轉換器本體、專屬 USB 電源線與說明書。



IMG_4092r5r4_结果



這一側為輸入端,提供 HDMI 1.4a 母座、EDID 調整開關與 DC 電源座 (5V/1A,5.5/2.1mm,內正外負)。



燈號有電源燈 (Power) 與狀態燈 (Status)。當盒子前後的 HDMI 座都插上線材,就會亮綠燈。



IMG_4097r5r4_结果



這一側為輸出端,包括:

(1)HDMI OUT 影像輸出,HDMI 1.4a 母座

(2)類比立體音源,3.5mm 母座(耳機座)

(3)數位音源輸出,同軸母座 (Coaxial)

(4)數位音源輸出,Toslink 光纖母座



IMG_4100r5r4_结果



底部印刷了品名、型號與 FCC、CE標章。



有需要亦可以直立使用。



IMG_4101r5b_结果



本次用來搭配使用的 LINDY GOLD Toslink 2m 光纖線 (Model No. 37882)。



這包裝設計不錯,上面有拉鍊,可用來當小物收納袋



IMG_4031r5r4_结果



附數據表的線材不常見,上面告知了接頭插入衰減與相關規格



IMG_4040r5r4_结果



6.0mm 之 PVC 線材,較粗線徑可提供內部光纖更好的保護



IMG_4042r5r4_结果



鐵灰線搭配雙邊金色公接頭,質感出眾



IMG_4044r5r4_结果



金光閃閃的 LINDY Logo。



IMG_4046r5r4_结果



使用時需要取下防塵蓋。



IMG_4060r5r4_结果



Toslink 接頭具備防呆設計,必須對準可符合插座形狀的方向。



IMG_4156r5r4_结果



鍍金接頭十分耀眼。



請勿凝視雷射光



IMG_4154r5r4_结果



與 Toslink 線材合照,可以清楚看出 LINDY 38167 HDMI 4K 影音分離轉換器不佔空間



產品尺寸 6.5x 8.8 x 2.4 cm,重量 75 g。



IMG_4093r5r4_结果



來自裝置的 HDMI 來源信號 (右邊),經過 LINDY 38167 之後,變成 1 個 HDMI 影音輸出,與 1 個 SPDIF 輸出。



其運作方式,類似 Y 型架構,一進二出



IMG_4123r5r4_结果



若希望使用 Dolby Digital 或 DTS,只能接 Toslink 或同軸。LPCM 2.0 聲道,所有音源輸出插口都可支援。



電源線約 83cm,USB 端接到一般手機的 USB 5V 充電器或行動電源都可以。



IMG_4161r5r4_结果



這部 AC3/DTS 解碼器,成功透過 LINDY 38167 的 Toslink 抓到 Dolby Digital 信號。



實際播放 OK,確實是 5.1 音效



IMG_4171r5r4_结果



DTS 也是沒有問題的,可被辨識與解碼。



IMG_4170r5r4_结果



第一種應用範例,透過筆電 (Asus K55V) 輸出 DTS (或 Dolby Digital) 到解碼器或家庭劇院 AV 擴大機。這部筆電只有 HDMI 或 3.5mm 耳機孔,但沒有 S/PDIF (Toslink),原本無法直接連接



實際搭配 PotPlayer 沒有問題! 在 LINDY 38167 助攻下,順利從 HDMI 擷取 DTS (或 Dolby Digital) 到 AV 擴大機並播放出 5.1 音效。PotPlayer 很強但設定相當細,有幾個步驟與選項都需要連動調整。設定要領是,讓傳輸過程從頭到尾都支援 DTS 或 Dolby Digital,包括檔案與輸出格式......,全程都得配合



IMG_4180r5r4_结果



以上這個筆電連接應用,需要把 EDID 對應的 DIP 開關之 1 與 2 都調整成 ON 位置(都往下撥,=11)。這組合是 1080P 2D 5.1 聲道模式,若沒設定好 EDID 就送給下一段的解碼器,會被辨識為 2 聲道。



其他模式為 透通 pass through (00)、1080P 3D 二聲道 (01)、4K 二聲道 (10)。(註: 3 號開關目前沒有作用)



IMG_4173r5r4_结果



第二種應用範例,是把  LINDY 38167 擺設在 HDMI 切換器後面及電視的前面。照片中這款切換器可支援 3 個 HDMI 裝置,且能自動切換。若電視的 HDMI 插座不夠用,這是一種可以考慮的解決方案。不過,它標示規格為 1080P Full HD,連接 4K 訊號需要 4K 版本。



這樣的設定可以讓多組 HDMI 裝置共享一組解碼器,好處是線路數量與連接方式變得簡單許多



IMG_4194r5r4_结果



電視盒子或 Android 機上盒,需要搭配相關參數,指定從 HDMI 輸出。底下這台為人因科技直播盒子 MD3510 (Android 4.4.2 版本)的設定畫面,必須勾選 pass through  與 HDMI 選項



IMG_4185r5r4_结果



之後,再使用盒子內建的媒體播放器或檔案管理員,就能順利輸出 DTS 或 Dolby Digital。



IMG_4186r5r4_结果

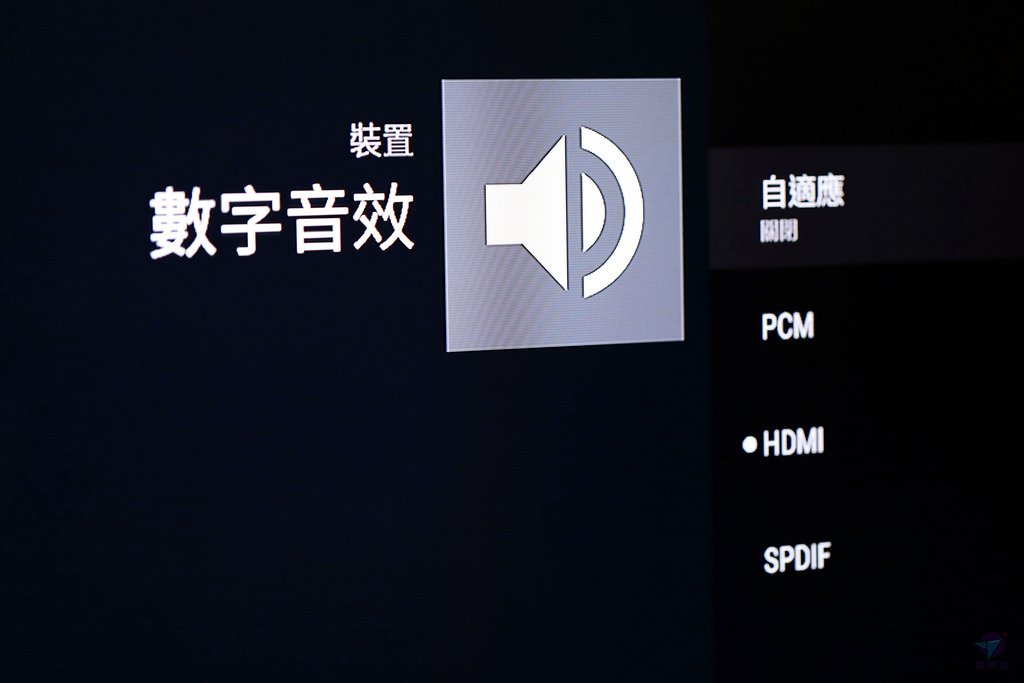

以下是較新版,搭載 Android 6.x 版本的電視盒子。其設定畫面比較簡單,要搭配 LINDY 38167 輸出 Dolby Digital 或 DTS,必須指定數位音效(數字音效)為 HDMI 模式



目前實測過 QBTV 與 Yoka TV KB-2,原廠內建的媒體播放器都可以支援 5.1 輸出。額外安裝的 app,包括 MX Player 與 KODI,即使調整過相關參數,測試後都只能輸出 2.0 聲道。



我發現  LINDY 38167 搭配手中兩部 Android 電視盒有一個現象,調整 EDID 沒有作用,任一種 DIP On/Off 組合都可以工作(每次改變都拔線重開機),不會影響輸出。例如使用 DTS 檔案,解碼器始終都可以收到 DTS。



另外,觀察 LINDY 38167 的 HDMI 輸出,它複製了原有信號,影像與音效都有。所以若要搭配家庭劇院 AV 擴大機使用,需要將電視聲音調整為零,以免造成干擾。



IMG_4187r5r4_结果



本次 LINDY 38167 HDMI 4K影音分離轉換器之應用實例。

優點為:

(1)擴充,沒有 Toslink 的 HDMI 裝置也可以使用 Toslink

(2)整合與共用,增加方便性 (搭配多選 1 自動切換器)

(3)簡化,線材數量變少,節省解碼器的 Toslink 埠



Pixnet-0656-01



新的家庭劇院音效編碼技術,例如 Dolby TrueHD(最大位元率 =18.64 Mbit/s)、DTS-HD Master Audio (24.5 Mbit/s),都屬於高位元率的標準。杜比實驗室建議,自 Dolby Digital Plus (4.736 Mbit/s) 起,在硬體方面應搭配 HDMI (v1.3起)才有辦法承載大流量。HDMI 組織對於 Dolby TrueHD 與 DTS-HD Master Audio,也提出類似的說明。除了 HDMI v1.3 以外,DisplayPort (v1.2起)也可以支援。



Toslink 原始 3.1 Mbit/s,所以可以支援 Dobly Digital 的 640 kbit/s 或 DTS 的 1.524 Mbit/s。不過這 1983 年問世的標準已經更新,現在可支援 125 Mbit/s。



實際上,Dolby Digital 或 DTS 配置 6 個喇叭,仍可提供良好音場與不錯的環繞體驗。而且更換家庭劇院,不論器材或工程都相當麻煩,不是隨便想動就動的。本次使用 LINDY 38167 HDMI 4K影音分離轉換器,感覺很實用,也解決我許多困擾。花小錢就能讓原有設備發揮更大作用,是 CP 值高的影音好物!
