[DIY教學]鍵盤維修，筆電剪刀腳按鍵(X型結構)之安裝

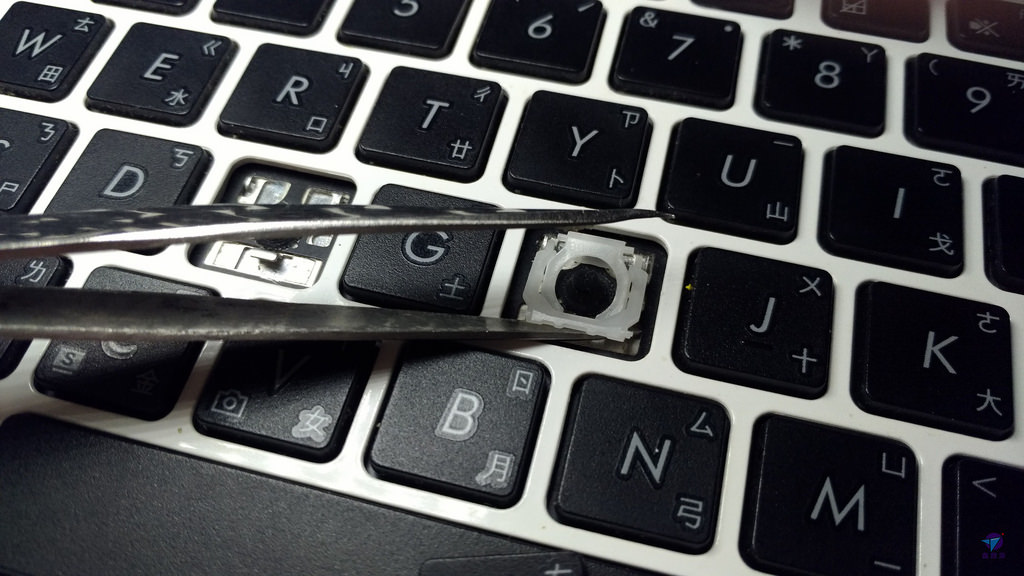

筆電鍵盤的按鍵脫落了該怎麼辦? 通常壓回去扣住就行了。萬一需要重新安裝，則要了解組裝順序，否則很難扣回去 。

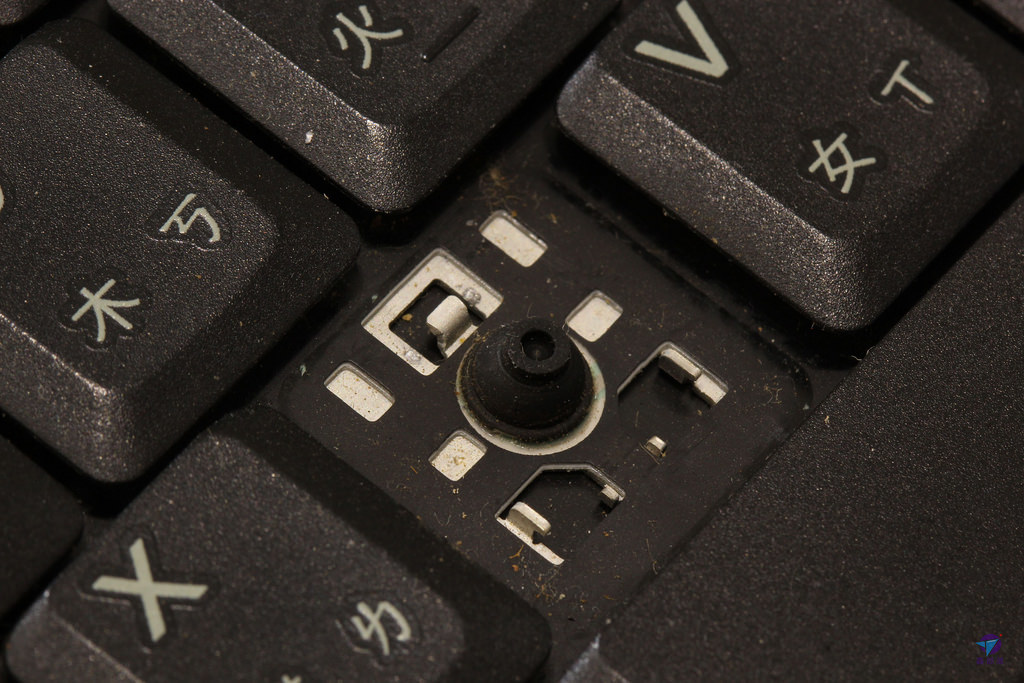

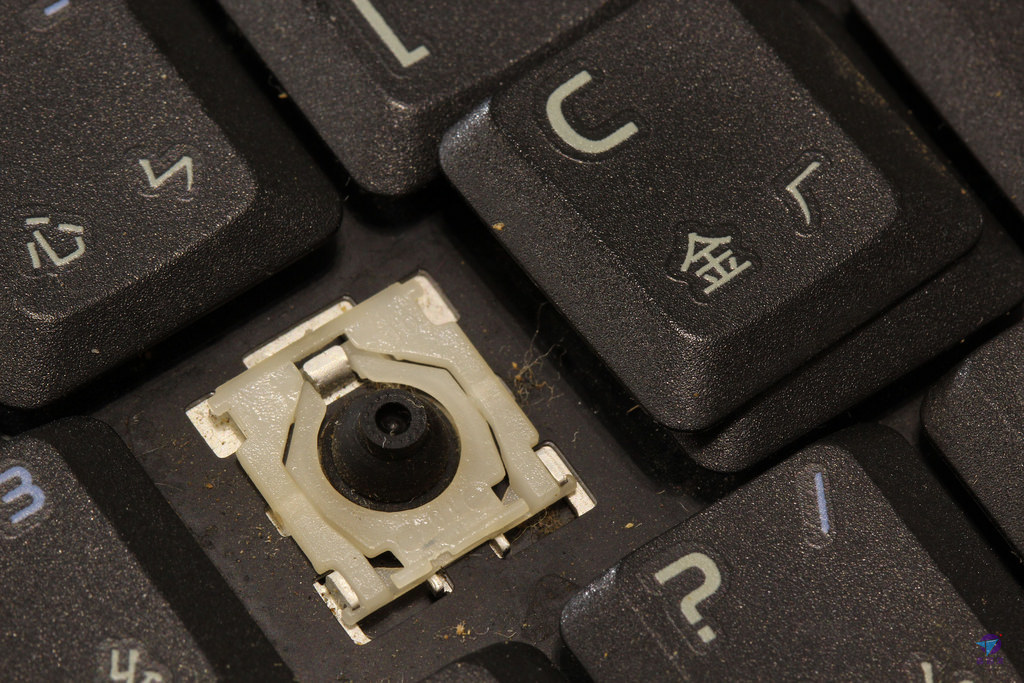

每個按鍵都有一個底座，如上面照片，通常上下會各有一個大鉤片與固定座，零件必須搭配它們的方向性 。

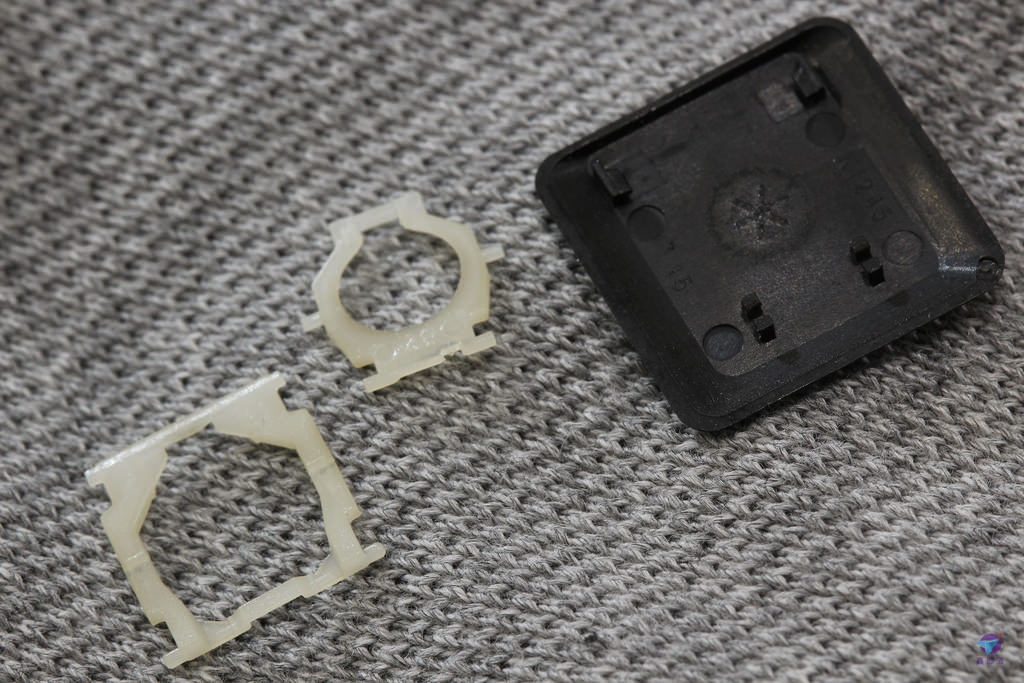

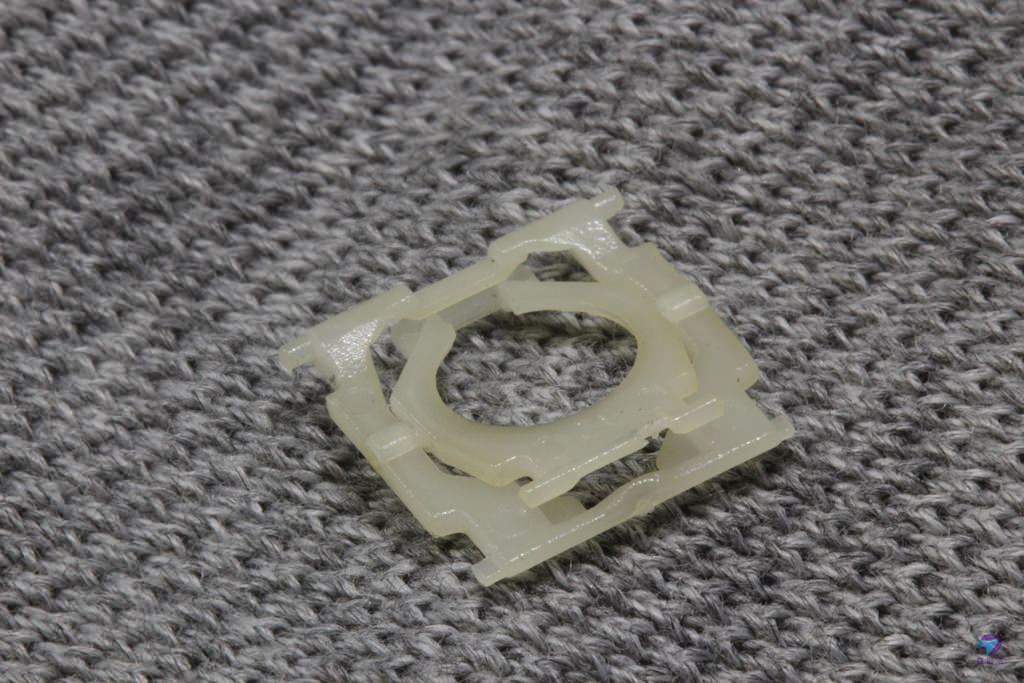

底下是拆開後的剪刀腳與鍵帽。之所以稱為剪刀腳，是因為它的 X 型結構 (X structure)，兩片零件是交叉組合的。

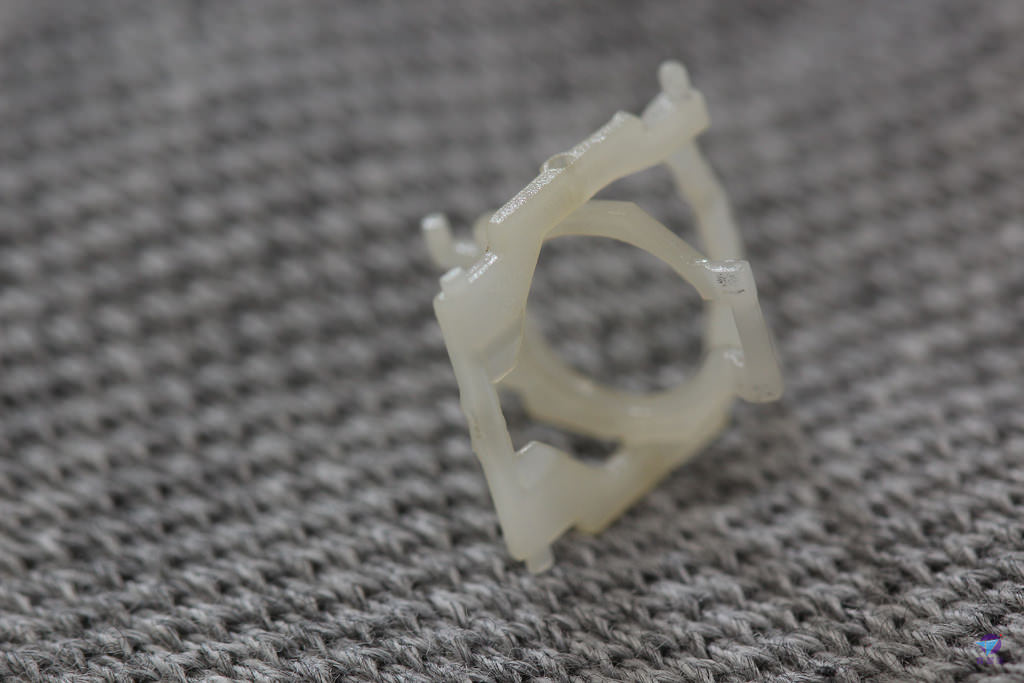

剪刀腳需要先組合起來，套進孔內後，是可以轉動的。

兩片零件，該如何套在一起?

原則是，用來扣住大鉤片的那端要在下面。

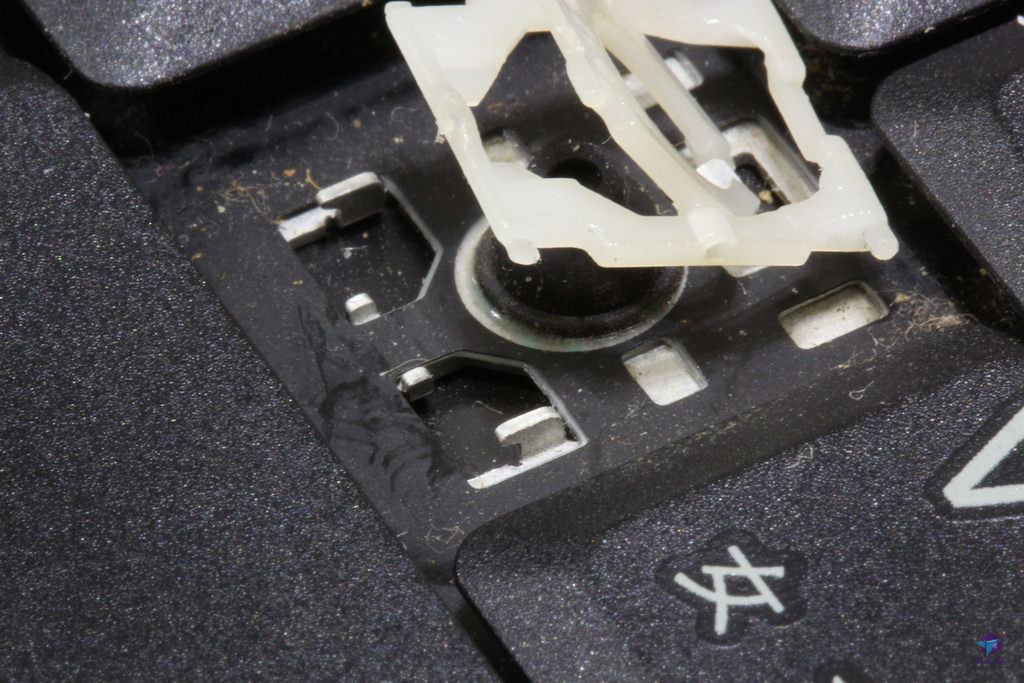

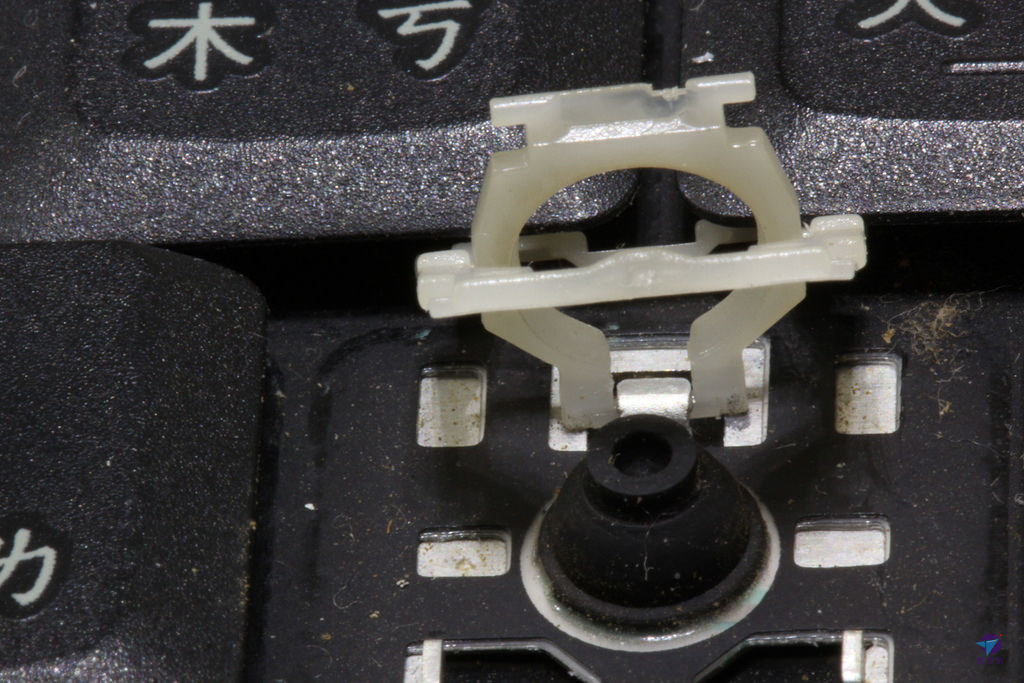

將剪刀腳扣住大鉤片。因為大鉤片比較長，必須先做。

另一個角度。

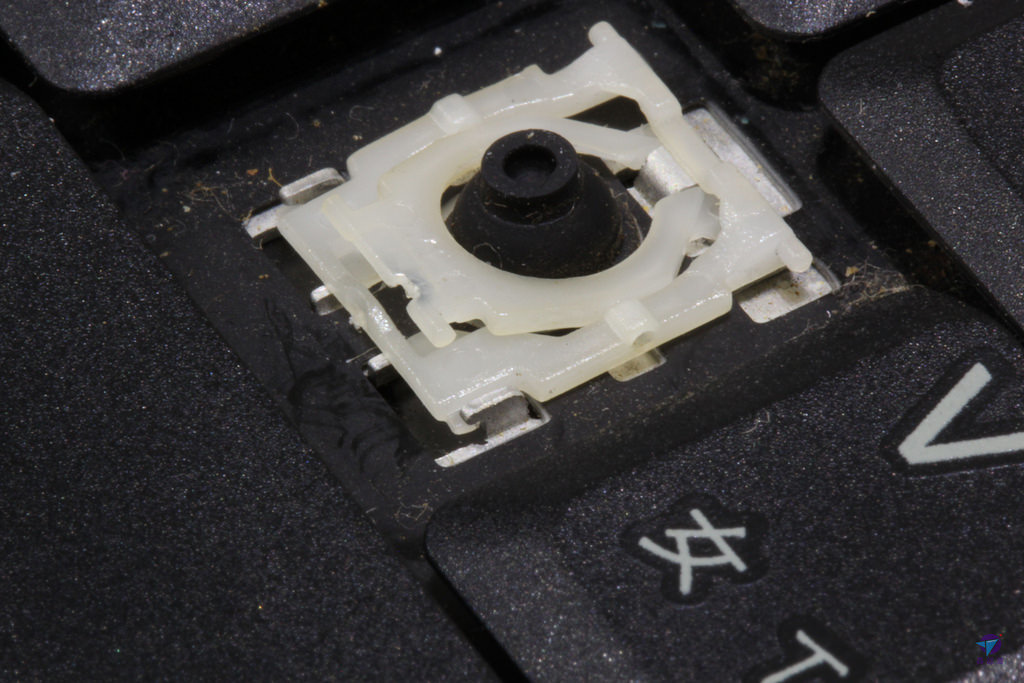

接著扣好下面兩邊卡榫，此時剪刀腳便固定於底座上。

按鍵的彈力是來自中間的黑色橡皮帽，剪刀腳只是提供一個固定結構，讓鍵帽受力比較平均、好按。

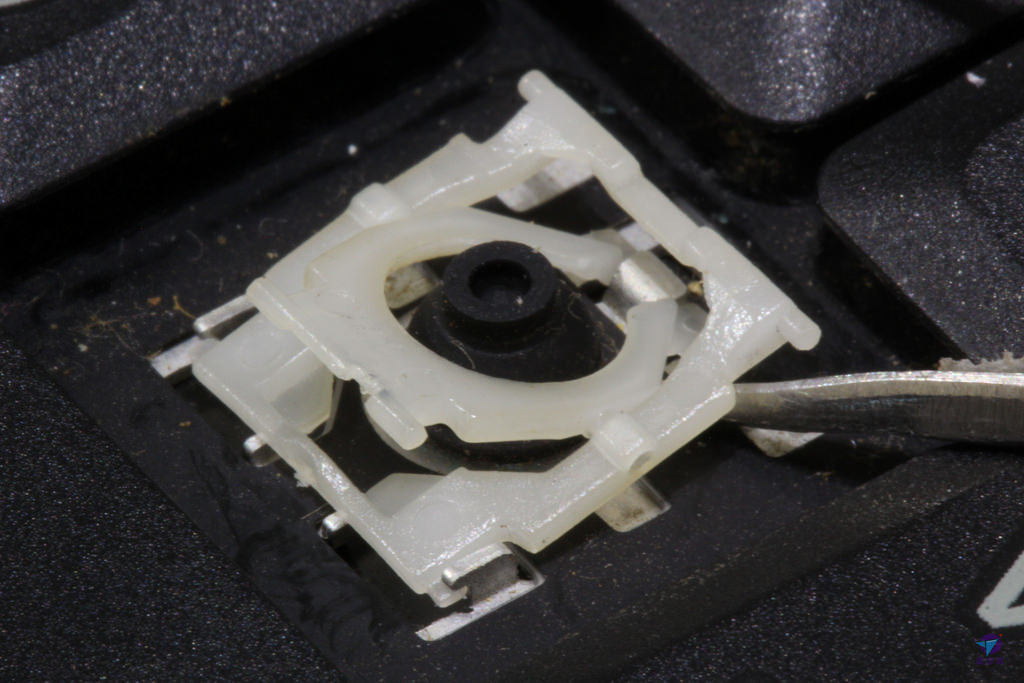

另一個角度，下方已經確實扣住。

測試一下，剪刀腳可以活動沒問題。

將鍵帽對準卡榫位置，扣上去就完成了。

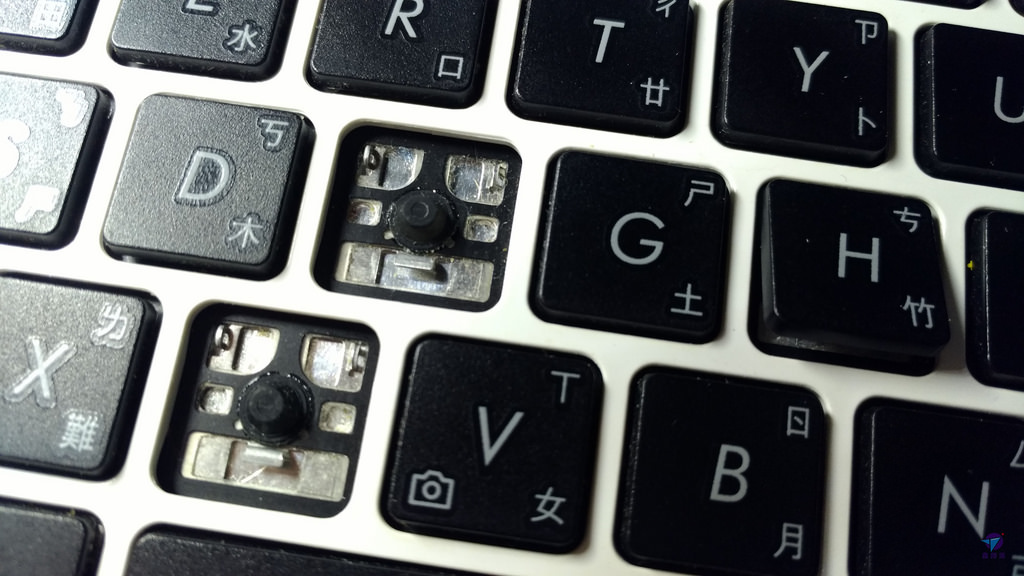

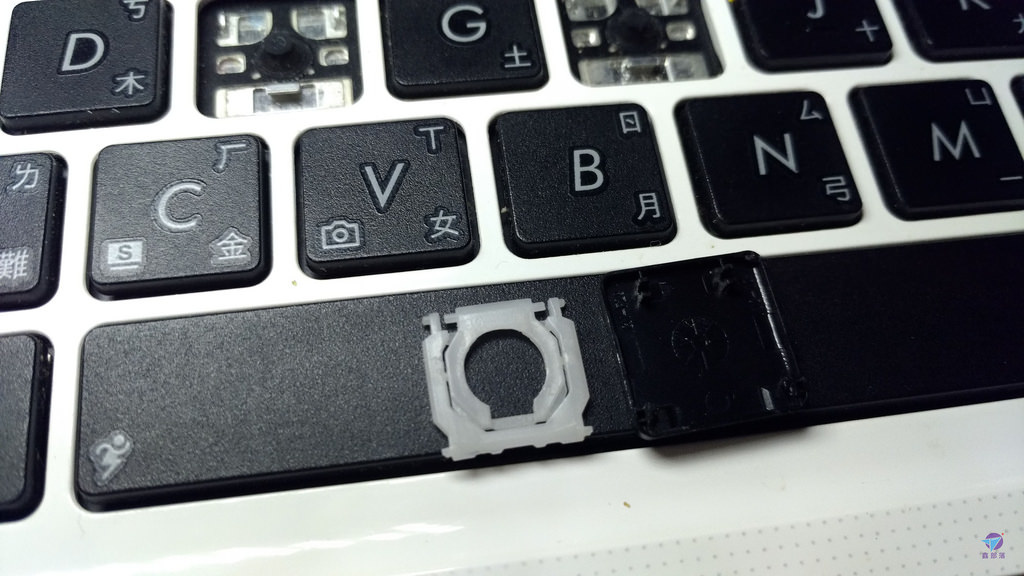

另一台 Asus 筆電是孤島式鍵盤，內部也是剪刀腳，不過它底座的大鉤片是設計在下方。

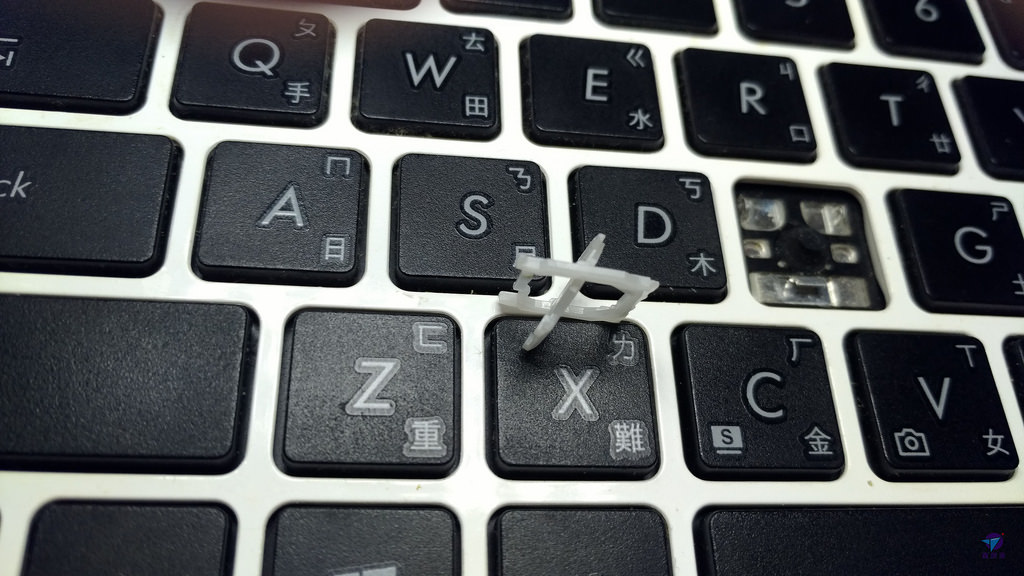

一樣先把剪刀腳先組合好。

X 型結構。

同樣地，先扣住下方大鉤片。

接著，將剪刀腳上方兩個小圓柱突起，套進底座兩個對應的小孔內固定。這動作要小心操作，建議用鑷子輔助。

測試一下，剪刀腳可以活動沒問題。鍵帽對準剪刀腳 4 個對應的小圓柱突起位置，壓下去扣住便可。

萬一鍵帽或剪刀腳上面的塑膠公母卡榫斷裂，該怎麼辦?

若 4 邊只斷一邊還可以勉強用，如上面照片左方的零件就損壞了，仍可以順利安裝。同理，鍵帽只斷一個卡榫，亦可以撐著用。

由以上示範可以知道，筆電剪刀腳按鍵之組裝順序至關重要，只要掌握住這個訣竅，自己也能 DIY。
