威世波WAVESPLITTER HDMI to USB影音擷取器推薦【雙開箱 WST-UOT001 & WST-UOT004】
本次為「WAVESPLITTER威世波」的產品雙開箱。評測內容包括: 兩款 HDMI to USB 影音擷取器。本產品適合直播與擷取應用。
WAVESPLITTER威世波創立於 2005 年，專精於光通訊技術，及主、被動光元件之研發生産。在產品標示上也會同時使用「WAVEST」或「WST」logo。
目前威世波在美國、台北、日本、加拿大均設有公司或辦事處。
WAVESPLITTER 近年來已成功擴展到專業影音設備領域，例: SI 整合設備與 HDMI to USB 影音擷取器、HDMI/DisplayPort (DP) 傳輸線材等領域。
他們主要客戶群包括: 美國前四大 Data Center 品牌、AI 和高速運算電腦公司、網路設備廠、歐美日 AV (Audio/Video) 影音行銷公司。
HDMI to USB 影音擷取器的用途是什麼? 可幫我們做什麼事?
透過以下這張「威世波影音擷取器功能方塊圖」，可幫助各位快速認識它的系統組成與運作概念。所謂「擷取」，簡單說就是從 HDMI 輸入源取得影音訊號，再透過 USB 傳送給擷取主機。
(1)威世波 HDMI to USB 影音擷取器。WST-UOT001 或 WST-UOT004 的架構是類似的。
(2)連接 HDMI 輸出/播放設備。影音訊號來源包括: 攝影機、相機、遊戲機、播放器、視訊會議、電競電腦等。
(3)連接 HDMI 顯示器/TV。讓操作者可同步監看訊號源。
(4)麥克風。聲音之即時輸入，可用於解說與旁白等。
(5)耳機。即時音訊之監聽。
(5)擷取主機(電腦+擷取軟體)。負責視訊與音訊的最終接收、整合與處理。
以下是本篇兩款「威世波WAVESPLITTER HDMI to USB 影音擷取器」之精華規格比較表。
|
型號 |
WaveSplitter WST-UOT001 |
WaveSplitter WST-UOT004 |
|
產品名稱 |
HDMI to USB3.1 影音擷取器 |
HDMI to USB3.2 Gen1 影音擷取器，專業版 |
|
從 HDMI 訊號源擷取音訊與影像 |
支援 |
支援 |
|
輸入 (HDMI 2.0，Type-A 母) |
支援，最高輸入解析度 4096x2160@60Hz HDR10 |
支援，HDMI 2.0 高解析度及高幀數的影音訊號，最高輸入 / 輸出解析度可達4K@60Hz HDR10 或 1080P@240Hz |
|
輸出 (HDMI，Type-A 母，HDMI Loop) |
支援，最高輸出解析度 4096x2160@60Hz HDR10，可用於連接顯示設備 |
支援，可用於連接顯示設備，4096x2160@60Hz HDR10 |
|
USB 擷取模式 |
USB TYPE-A 埠/母，支援 USB 3.1 |
USB Type-C 埠/母，支援 USB3.2 Gen1 或 USB 2.0 |
|
USB 擷取解析度 |
最高1920x1080P@60Hz 起到 720x576i 等多種 |
最高4K@30Hz 及1080P@120Hz 起到640x480P@60Hz 等多種 |
|
麥克風輸入 (3.5mm 母) |
支援，麥克風聲音嵌入 |
支援，麥克風聲音嵌入 |
|
耳機輸出 (3.5mm 母) |
支援，聲音即時輸出 / 監聽 |
支援，聲音即時輸出 / 監聽 |
|
支援作業系統 |
Windows、Mac OS X、Linux |
Windows、Mac OS X、Linux |
|
相容影音採集工具 |
Yes，如: OBS、VLC、Potplayer、YouTube on Windows、QuickTime on Mac OS X 等 |
Yes，如: OBS、Potplayer、YouTube on Windows、Xsplit、vMix、QuickTime 等 |
|
相容會議系統工具 |
Yes，如: Teams、Skype 、Zoom、Google meet 等 |
Yes，支援更廣泛，CISCO Webex、Teams、Skype、Zoom、Google meet、TeamViewer、WhatsApp、Facetime、Viber、LINE、WeChat 等 |
|
擷取直播/應用 |
攝影機、相機、遊戲機、電腦 |
視訊會議、視訊教育、個人Vlog、遊戲、電競直播 |
|
免驅動 |
支援 UVC1.0，無須安裝任何驅動程式，隨插即用，操作簡易方便 |
支援 UVC1.0，無須安裝任何驅動程式，隨插即用，操作簡易方便 |
|
供電方式 |
USB 直接供電，無需額外電源 |
USB 直接供電，無需額外電源 |
|
尺寸 ( W x D x H ) |
102 x 13 x 61 mm |
113 x 20 x 92.2 mm |
|
重量 |
75g |
283g |
|
包裝內容 |
本機*1、USB線*1 |
本機*1、USB線*1、安裝鎖耳*1組 |
選購關鍵字:
WAVESPLITTER威世波 WST-UOT004: 專業版、USB-C、最高擷取解析度 4K@30、適用 4K畫質擷取、會議室系統、電競直播應用等。
WAVESPLITTER威世波 WST-UOT001: 標準版、USB Type-A、最高擷取解析度 1080P@60Hz、適用一般 Full HD 擷取與直播用途。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
威世波WAVESPLITTER HDMI to USB影音擷取器推薦【雙開箱 WST-UOT001 & WST-UOT004】
#1 WST-UOT001 & WST-UOT004 影音擷取器產品包裝
#2 威世波 WST-UOT001 HDMI to USB3.1 影音擷取器
#3 威世波 WST-UOT004 HDMI to USB3.2 Gen1 影音擷取器，專業版
#4 威世波 WST-UOT001 vs WST-UOT004 產品的差異
#5 Wavest WST-UOT001 影音擷取器之應用概要
#7 Wavest WST-UOT004 影音擷取器之應用概要
(返回文章最開頭之索引區，請點擊)
威世波影音擷取器推薦【WAVESPLITTER WST-UOT001 & WST-UOT004】
#1 WST-UOT001 & WST-UOT004 影音擷取器產品包裝
兩款產品均採用極簡式紙盒包裝。
左: 威世波 WST-UOT001 HDMI to USB 3.1 影音擷取器。
右: 威世波 WST-UOT004 HDMI to USB 3.2 Gen1 影音擷取器，專業版。
紙盒另一面為產品規格與特色摘要。
#2 威世波 WST-UOT001 HDMI to USB3.1 影音擷取器
盒內部採用發泡海綿襯墊，提供良好保護。
商品內容:
(1)WAVESPLITTER WST-UOT001 影音擷取器本體。
(2)配件為 USB Type-A 傳輸線一條。支援 USB 3.1 Gen 1 規格，含接頭總線長約 53cm。
完整電子檔說明書 PDF: 請參考 - WST-UOT001 HDMI to USB 3.1 影音擷取器。
金屬殼設計，顏色採用淡銀灰色塗裝。鐵殼散熱效果絕佳，相當適合長時間擷取。
這一側面有兩個 HDMI 插座:
(1)HDMI INPUT。用以連接 HDMI 攝影機、相機、遊戲機、電腦、播放器等。
(2)HDMI Loop Out。連接 HDMI 螢幕或 TV、顯示器等。
另一側有 3 個 I/O 插座:
(1)USB 3.1 Gen 1 Type-A。用以連接擷取電腦或筆電。
(2)耳機孔。連接 3.5mm 立體聲耳機。
Mic 孔。連接 3.5mm 麥克風。
空拍 45 度角視角。
頂部為 Wavest logo 與產品英文名稱 HDMI to USB 3.1 Video Capture Box。
長邊之側面為圓弧造型。
盒底為安規認證標示與序號等。
HDMI 插座皆為標準尺寸 (HDMI Type A)，符合 HDMI 2.0 規範。
中間的兩個小圓孔是做什麼用?
它們實際上是連接指示燈，插線後即亮燈。
USB 3.1 Gen 1 Type-A 座旁邊也有一個指示燈。
耳機與麥克風都採用最普遍的 3.5mm 插孔規格。
威世波 WST-UOT001 支援 NV12 與 YUY2 兩種視頻顏色編碼格式，用戶可在搭配的擷取軟體內做 NV12 與 YUY2 之顏色編碼格式選擇。例: Potplayer 之操作為 右鍵 -> 開啟 -> 裝置設定 -> 網路攝影機 -> 格式(下拉) -> 選取想用的 NV12 或 YUY2 格式。
小學堂 -視訊顏色編碼格式 (color model) NV12 和 YUY2
NV12 和 YUY2 都是視訊編碼中常用的顏色格式，它們用於表示彩色影像的亮度和色度訊息。這兩種格式在不同的應用和需求下各有優勢。
在 NV12 顏色格式中，亮度 (Y) 分量的資料被儲存在記憶體的連續區塊中，而色度 (UV) 分量的資料交替儲存在另一個區塊中內。這種分布有助於壓縮影片數據，因為色度分量的取樣比亮度分量低，因此可以更有效地進行壓縮。簡單說，NV12 具有較好的壓縮性能。
在 YUY2 顏色格式中，每兩個像素共享一個色度分量，而亮度分量分別儲存在每個像素中。此編碼優勢在於對即時視訊之處理(如直播任務)，能提供更簡單的方式。它的具體優點是能提供較好的色彩再現，因為每個像素都擁有自己的亮度分量。然而，與 NV12 相比，它需要較多的儲存空間。
雙接頭皆是藍色版，表示它是 USB 3.1 Gen 1。
小學堂:
因 USB 版本演變出現了多次重新命名，所以最初的 USB 3.0 在不同時間裡被 USB-IF 改了不同名稱。其現役版本名稱為 USB 3.2 Gen 1×1。
(註: USB-IF 是 USB Implementers Forum 之縮寫，中文稱 USB開發者論壇，是一個推廣與支援通用序列匯流排的非營利組織)
USB 3.0 名稱的演變簡史:
2008/11: USB 3.0
2013/7: USB 3.1 Gen 1
2017/9: USB 3.2 Gen 1×1
此外，它還有一個行銷標章稱為 Super Speed 或 SS 或 SuperSpeed USB 5Gbps。
由於名稱不少，且新命名之實施不可能回溯去更改舊有產品標示，所以一定會出現新舊名稱並存的現象，這往往造成混淆。若回歸到技術方面檢視，辨識其速度 5 Gbit/s 規格是最清楚的方法。
可支援 USB 3.2 Gen 1×1 的接頭，包括 USB Type-A、USB Type-B、Micro-A、Micro-B、Micro-AB、USB-C。
#3 威世波 WST-UOT004 HDMI to USB3.2 Gen1 影音擷取器，專業版
Wavest WST-UOT004 盒子內部採用黑色發泡海綿襯墊，提供良好保護。
威世波 WST-UOT004 專業版擷取器主機與配件。
商品內容:
(1)WAVESPLITTER WST-UOT004 影音擷取器本體。
(2)配件 - USB Type-C 傳輸線一條。
(3)配件 - 安裝鎖耳 * 1 組 (2 片 4 螺絲)。
完整電子檔說明書 PDF: 請參考 - WST-UOT004 HDMI to USB 3.2 Gen1 影音擷取器，專業版
WAVESPLITTER WST-UOT004 採用黑色塗裝全金屬殼。它兼具良好散熱效果，可穩妥地支援長時間的錄製任務。
這一側面有兩個 3.5mm 插座:
(1)Mic 孔。連接麥克風。
(2)耳機孔。連接立體聲耳機。

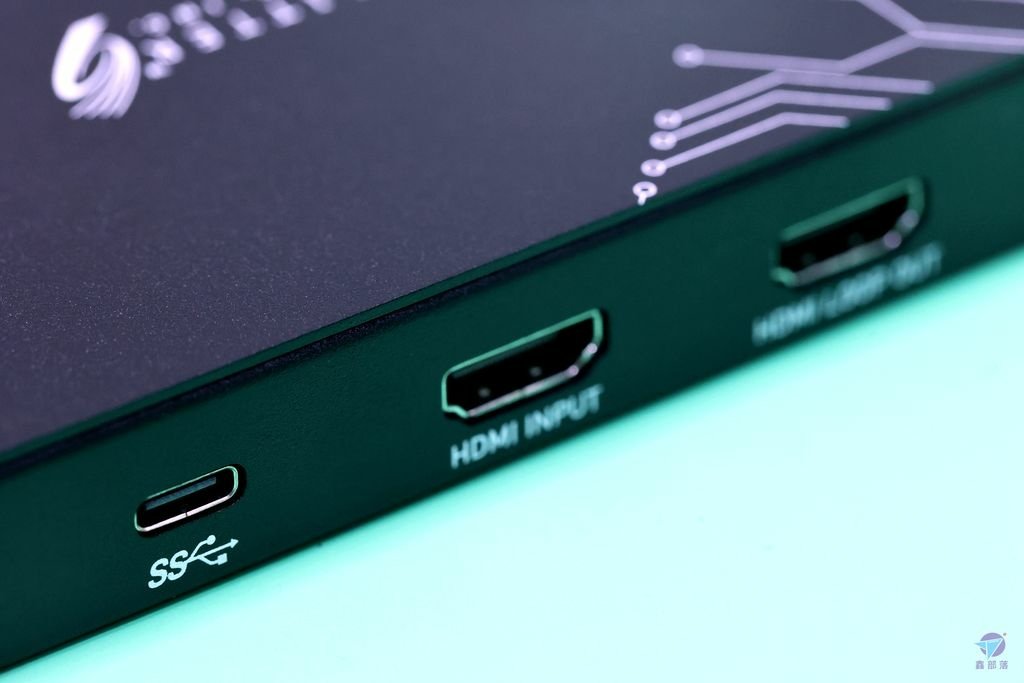

這一側面有一個 USB 插座與兩個 HDMI 插座。
(1)USB-C。連接 PC 或 Mac 筆電等擷取電腦主機。
(2)HDMI INPUT。用來連接 HDMI 攝影機、相機、遊戲機、電腦、播放器等影音訊號源。
(3)HDMI Loop Out。連接 HDMI 顯示器/TV，針對訊號源之監看。
外殼底部為安規認證標示與序號等。
此短側面備有安裝鎖耳孔 * 2，另一側面也有兩個。
耳機孔與麥克風孔都是最普遍、通用的 3.5mm 規格。
此 USB TYPE-C 支援 Super Speed (SS) 或 SuperSpeed USB 5Gbps。
USB 3.2 Gen 1x1 之標示可省略為 USB 3.2 Gen 1，都是代表 5Gbps。
威世波 WST-UOT004 之USB port 可相容 USB 3.2 Gen1 或 USB 2.0 兩模式，並支援 NV12 與 YUY2 兩種視頻顏色編碼格式。其 USB3.2 Gen 1 的最高擷取能力高達 4K@30Hz 及 1080P@120Hz 起，可向下延伸到 640x480P@60Hz 等多種解析度。
NV12 與 YUY2 之顏色編碼格式，用戶可在搭配的擷取軟體內做選擇。例: Potplayer 之操作為 右鍵 -> 開啟 -> 裝置設定 -> 網路攝影機 -> 格式(下拉) -> 選取想用的 NV12 或 YUY2 格式。
USB 2.0 模式則支援 1280x720P@30Hz 到 640x480P@60Hz 等多種解析度。
附屬的 USB Type-C 傳輸線。
本傳輸線長度約 100cm，含線頭之全長。
附屬配件另含鎖耳與螺絲 * 2 組。
透過鎖耳可將機體安裝在機櫃、桌子底下等。
#4 威世波 WST-UOT001 vs WST-UOT004 產品的差異
以下是完整版比較。
簡而言之，WAVESPLITTER WST-UOT004 專業版擷取器的硬體性能相對較為優秀。
對於一般用途 Full HD (1080P) 之擷取與直播應用，WST-UOT001 或 WST-UOT004 都能勝任。
如果需要搭配電競直播或 4K 擷取，專業版是更適合選擇。威世波 WST-UOT004 可支援 USB-C 與最高擷取解析度4K@30。這些在 WST-UOT001 上都沒支援。
如果需要搭配多人 會議系統軟體，WST-UOT004 支援性更廣泛。電腦能夠在聲音撥放裝置抓到擷取器，並能夠一起輸出電腦的聲音。透過 WST-UOT004 之 3.5mm 耳機孔能聽到來自電腦輸出的聲音，所以更適合多人會議之應用場合。比較: WST-UOT001 之 3.5mm 輸出的音源是直接來自 HDMI Input，將聽不到電腦端其他人開會的聲音。
不過，WST-UOT004 需要搭配較高等級的擷取電腦，包括 CPU 與硬體需求均較高。原廠建議搭配 i5 Dual Core 2.8GHz CPU 或更高的效能，支援 Windows 11 或 Windows 8 以上的版本。MacOS 需要 10.13 或以上的版本。
相對地 WST-UOT001 並不求要高規格的電腦。
|
型號 |
WaveSplitter WST-UOT001 |
WaveSplitter WST-UOT004 |
|
產品名稱 |
HDMI to USB3.1 影音擷取器 |
HDMI to USB3.2 Gen1 影音擷取器，專業版 |
|
從 HDMI 訊號源擷取音訊與影像 |
支援 |
支援 |
|
HDMI 規範 |
HDMI 2.0 |
HDMI 2.0 |
|
輸入 (HDMI 2.0，Type-A 母) |
支援，最高輸入解析度 4096x2160@60Hz HDR10 |
支援，HDMI 2.0 高解析度及高幀數的影音訊號，最高輸入 / 輸出解析度可達4K@60Hz HDR10 或 1080P@240Hz |
|
輸出 (HDMI，Type-A 母，HDMI Loop) |
支援，最高輸出解析度 4096x2160@60Hz HDR10，可用於連接顯示設備 |
支援，可用於連接顯示設備，4096x2160@60Hz HDR10 |
|
NV12，YUY2 影像格式 |
支援 NV12，YUY2 |
支援，擷取解析度 NV12: 3840x2160P@30Hz 到 640x480P@60Hz 多種 & YUY2: 2560x1440P@50Hz 到 640x480P@60Hz 多種 |
|
輸入 / 輸出高幀數影音訊號 |
支援，最高 4K@60Hz HDR |
支援，最高 4K@60Hz HDR，影音流暢不卡頓 |
|
HDMI 音訊格式 |
支援: LPCM 7.1 audio，Dolby Atmos®，Dolby® TrueHD，Dolby Digital® Plus，DTS:X™，and DTS-HD® Master Audio™ pass-through. |
支援: LPCM 7.1 audio，Dolby Atmos®，Dolby® TrueHD，Dolby Digital® Plus，DTS:X™，and DTS-HD® Master Audio™ pass-through. |
|
擷取端子 |
USB TYPE-A 埠/母 |
USB Type-C 埠/母 |
|
USB 擷取模式 |
支援 USB 3.1 |
支援 USB3.2 Gen1 或 USB 2.0 |
|
USB 擷取解析度 |
最高1920x1080P@60Hz 起到 720x576i 等多種 |
最高4K@30Hz 及1080P@120Hz 起到640x480P@60Hz 等多種 |
|
USB 輸出色彩空間 |
YUY2，RGB |
YUY2，RGB |
|
麥克風輸入 (3.5mm 母) |
支援，麥克風聲音嵌入 |
支援，麥克風聲音嵌入 |
|
耳機輸出 (3.5mm 母) |
支援，聲音即時輸出 / 監聽 |
支援，聲音即時輸出 / 監聽 |
|
麥克風 / 耳機音訊格式 |
皆為 PCM2.0 |
皆為 PCM2.0 |
|
耳機音訊來源 |
HDMI 輸入 |
擷取器(可聽到來自電腦輸出的聲音) |
|
支援作業系統 |
Windows、Mac OS X、Linux |
Windows、Mac OS X、Linux |
|
相容影音採集工具 |
Yes，如: OBS、VLC、Potplayer、YouTube on Windows、QuickTime on Mac OS X 等 |
Yes，如: OBS、Potplayer、YouTube on Windows、Xsplit、vMix、QuickTime 等 |
|
相容會議系統工具 |
Yes，如: Teams、Skype 、Zoom、Google meet 等 |
Yes，支援更廣泛，CISCO Webex、Teams、Skype、Zoom、Google meet、TeamViewer、WhatsApp、Facetime、Viber、LINE、WeChat 等 |
|
擷取直播/應用 |
攝影機、相機、遊戲機、電腦 |
視訊會議、視訊教育、個人Vlog、遊戲、電競直播 |
|
免驅動 |
支援 UVC1.0，無須安裝任何驅動程式，隨插即用，操作簡易方便 |
支援 UVC1.0，無須安裝任何驅動程式，隨插即用，操作簡易方便 |
|
供電方式 |
USB 直接供電，無需額外電源 |
USB 直接供電，無需額外電源 |
|
低功耗 |
Yes，運行穩定 |
Yes，運行穩定 |
|
尺寸 ( W x D x H ) |
102 x 13 x 61 mm |
113 x 20 x 92.2 mm |
|
重量 |
75g |
283g |
|
安規 |
CE、FCC、RoHS 、REACH |
CE、FCC、RoHS 、REACH |
|
金屬殼 |
Yes，散熱效果佳，適合長時間擷取及錄製 |
Yes，散熱效果佳，適合長時間擷取及錄製 |
|
包裝內容 |
本機*1、USB線*1 |
本機*1、USB線*1、安裝鎖耳*1組 (安裝在機櫃、桌子底下等) |
#5 WST-UOT001 影音擷取器之應用概要
以下是威世波 WST-UOT001直播/擷取應用與連接方式。
HDMI 部份之進出都可以到達 4K，不過 USB 這段之最高擷取解析度為 1920x1080P@60Hz。
WST-UOT001 影音擷取器可直接從 USB 取電，無需額外電源且免驅動軟體。
擷取主機: Windows PC 或筆電或 Mac，支援 Windows / Mac OS X / Linux。
擷取軟體可搭配: OBS、VLC、Potplayer、QuickTime、Teams、Skype、Zoom、Google Meet 等。
#6 WST-UOT001 連接實測
威世波 WST-UOT001直播/擷取之實際連接範例。
訊號來源是一台 4K 影音播放器。
擔任擷取主機的 MSI 筆電搭配了 OBS 軟體。(i5 CPU)
所有線材都連接好之後，更顯得 Wavest UOT-001 機體相當輕巧。
HDMI INPUT 之連接線材為 WAVESPLITTER 認證 HDMI 2.1 傳輸線。
HDMI 輸出的傳輸線為 LINDY CROMO 林帝鉻系列 HDMI 2.0公 To MINI HDMI 公 1M。會使用這條線是為了搭配 MINI HDMI 的顯示器。
插線後可以看到綠燈亮起。
這個設計很不錯，可以透過目視便了解連接是否良好。

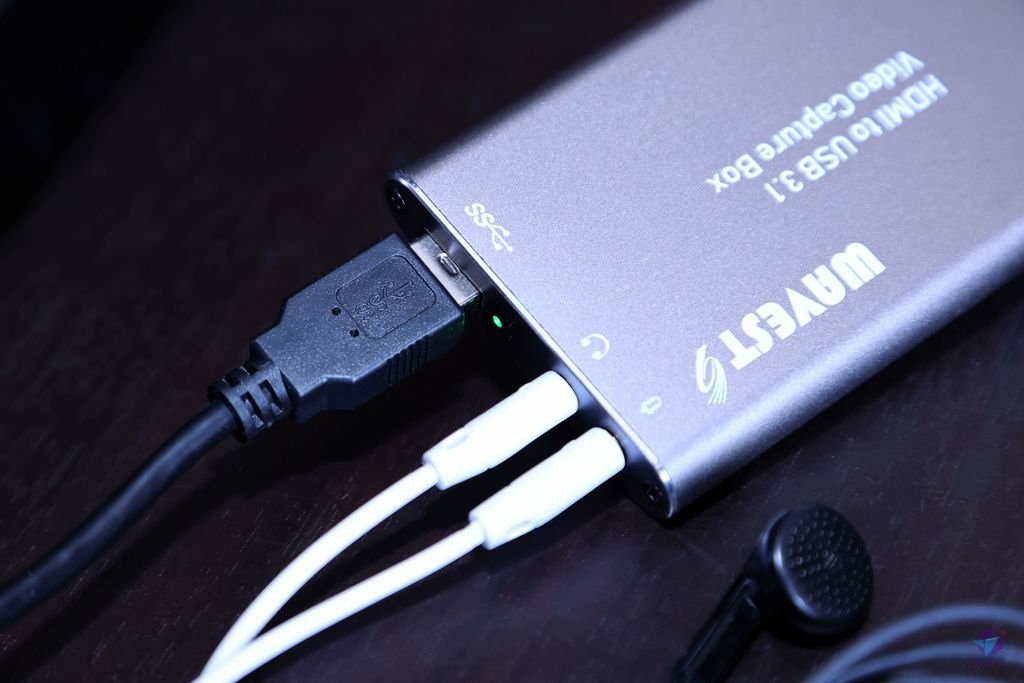

USB 這邊也一樣，插線後馬上亮起綠燈。
筆電連是接透過 USB 3.1 Gen 1 (USB 3.2 Gen 1x1) 之 Type-A 傳輸線。
#7 威世波WST-UOT004 影音擷取器之應用概要
以下是 WAVESPLITTER WST-UOT004 直播/擷取應用與連接方式。
WST-UOT004 影音擷取器可直接從 USB 取電，無需額外電源，亦免驅動軟體 (Windows 11 實測 OK)。
其 HDMI 輸出入都可以支援 4K，USB 這段之最高擷取解析度可達 4K@30Hz 及1080P@120Hz。
擷取主機: Windows PC 或筆電或 Mac，支援 Windows / Mac OS X / Linux。
WST-UOT004 對硬體需求較高，需要搭配 i5 Dual Core 2.8GHz 或更高 CPU。
擷取軟體方面，可搭配: OBS、VLC、Potplayer、QuickTime、Teams、Skype、Zoom、Google Meet......。
#8 WST-UOT004 連接實測
威世波 WST-UOT004 直播/擷取之實際連接範例。
訊號來源是一台 4K影音播放器，擔任擷取主機之筆電已安裝了 OBS 軟體。
HDMI INPUT 之連接線材為 WAVESPLITTER 認證 HDMI 2.1 傳輸線。
HDMI 輸出的傳輸線為 LINDY CROMO 林帝鉻系列 HDMI 2.0公 To MINI HDMI 公 1M。會使用這條線是為了搭配 MINI HDMI 的顯示器。
全部所需線材都已連接好。
筆電之連接是透過 USB 3.2 Gen 1 (USB 3.2 Gen 1x1) 之 Type-C 傳輸線。
這台筆電同時具備 USB Type-A 與 USB-C 兩種插座，所以兩邊都可支援。
#9 推薦 HDMI與 USB 線材
為了完成全部連接，實際上還需要自備 HDMI 線材，以確保系統良好運作。
推薦平常使用的兩種品牌:
(1)WAVESPLITTER，提供 HDMI HDMI 2.1 認證傳輸線 (亦供應 DisplayPort 傳輸線)。
(2)LINDY，提供豐富的傳輸線選擇，包括: HDMI、DisplayPort、USB、Apple Lightning、Thunderbolt、3.5mm 立體音源、VGA、DVI 等。
此兩種線材品牌就是我平常在用的，品質穩定，相當值得信任。萬一測試時出現連接障礙，不需要想東想西，可第一個先排除傳輸線問題。
#f 心得與感想
一如既往，WAVESPLITTER威世波的產品展現了高水準，兩款影音擷取器都是機體小功能強的產品。即插即用，使用十分容易。
美中不足的小缺點: 沒有提供手冊。但這部份實際上問題不大，因為有電子檔。若能在包裝盒上加印說明書 QR Code，就沒什麼可以挑惕了。
喜歡的優點如下:
(1)十分容易使用。
(2)USB 直接供電，免外接電源且省電。
(3)免安裝驅動軟體
(4)金屬外殼散熱絕佳。
(5)兩個級別產品可供選擇，Full HD 擷取或 4K 擷取。
(6)WST-UOT004 支援更廣泛的多人會議室系統。
WAVESPLITTER威世波已逐漸為國人所熟知 。經實際測試後，可以了解 WAVESPLITTER威世波始終都是內外兼優的成熟商品，且售價相當合理。
如果你正在找 HDMI to USB 影音擷取器，我敢說 WAVESPLITTER威世波的 WST-UOT001 或 WST-UOT004 都是最值得推薦的優選!
