自動廚餘處理機鐵胃的安裝注意事項懶人包【SUSIWAY Belle鐵胃示範】
常有社團網友來詢問，渴望知道他們家裡的廚房是否可加裝鐵胃(廚下自動廚餘處理機)?
簡單說，安裝鐵胃的需求並不如洗碗機般嚴苛。通常附有不銹鋼水槽的流理台，甚至是獨立式或石材製，只要不是太特殊的規格，多數的廚房都能順利安裝。
這一篇是鐵胃的安裝注意事項懶人包，為訂購鐵胃前的最佳參考!
安裝鐵胃(廚下自動廚餘處理機)的 5 大基本需求重點如下:
(1)放置鐵胃的水槽下空間。
(2)相容的水槽排水口。
(3)地面排水口/排水管。家裡有水槽有一定有。
(4)進水口/水龍頭。這是現成的，在廚下櫃內或廚房牆面。
(5)110V 電源。這通常也是既有的，在廚櫃內或廚房牆面附近。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
#1 基本需求 - 櫥櫃空間 (水槽下方的櫥櫃空間要多大?)
#1 基本需求 - 櫥櫃空間 (水槽下方的櫥櫃空間要多大?)
通常購買鐵胃都會附帶基本安裝，例四喜維度團隊的 SUSIWAY Belle。
所以，用戶其實並不需要知道怎麼裝的細節。
但你需要幫忙量測幾個簡單但必要的現場數據，再提供給鐵胃廠商進行評估與規劃。

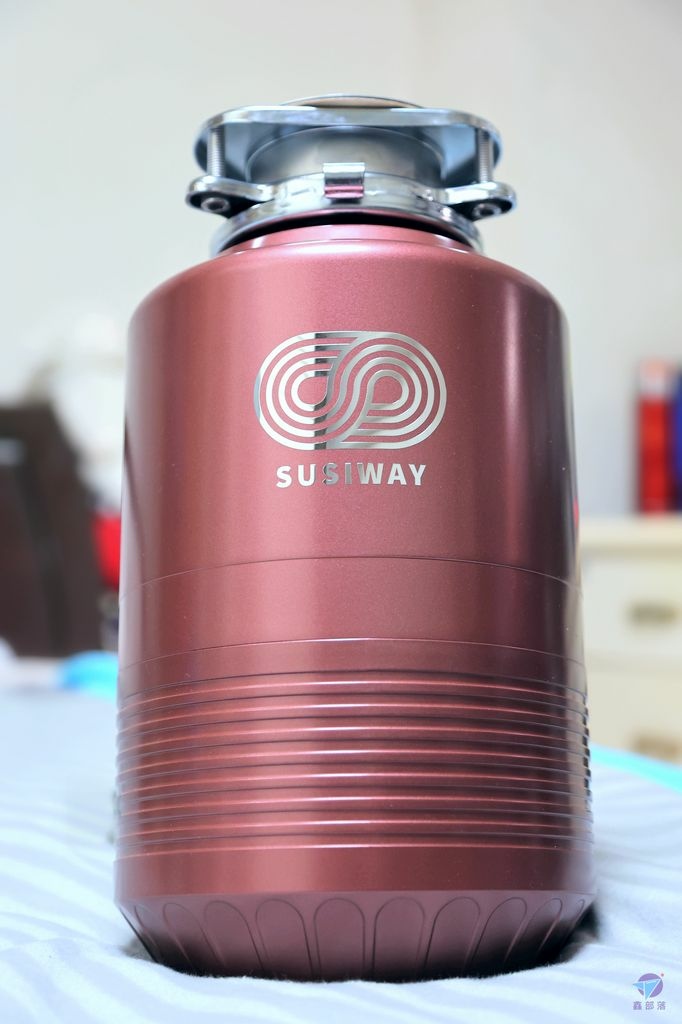

以 SUSIWAY Belle 全自動廚餘機處理機為例: 它的體積為直徑 19.3cm * 高 36.5cm (圓柱體)。依據此兩數據，基本需求空間就有雛型了。
鐵胃本體安裝位置是位於流理台水槽落水口的正下方，就是落水提籠連接下排水管線地方。
("落水"為營建/水電界用語 = 水落下的地方 = 排水處的意思)
落水提籠直下處或附近一定會有一條水管佔用一部份空間，所以這區域原本就不能放置物品。
安裝鐵胃這件事，我們可以把它想像為 "把落水提籠及下排水管線所佔用的空間"，添加一台 "鐵胃機器"，再重新整合新增與原有"排水管線"。
一般來說，排水口在中間附近的水槽比較沒有安裝問題。因為周圍空間比較有餘裕。
排水口偏左邊或偏右邊的新式水槽或進口水槽，通常也可以相容。建議實際量測一下，消費者只要確定水槽下方有所需空間便可符合要求 (容納直徑 19.3cm * 高 36.5cm)。

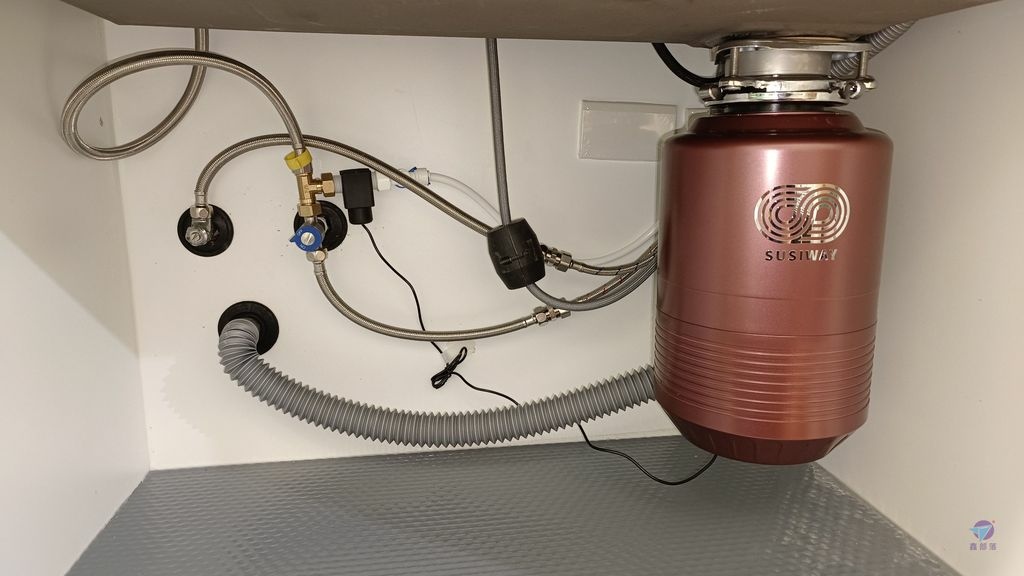

照片中的 SUSIWAY Belle 鐵胃，是安裝於偏右邊水槽的實例。

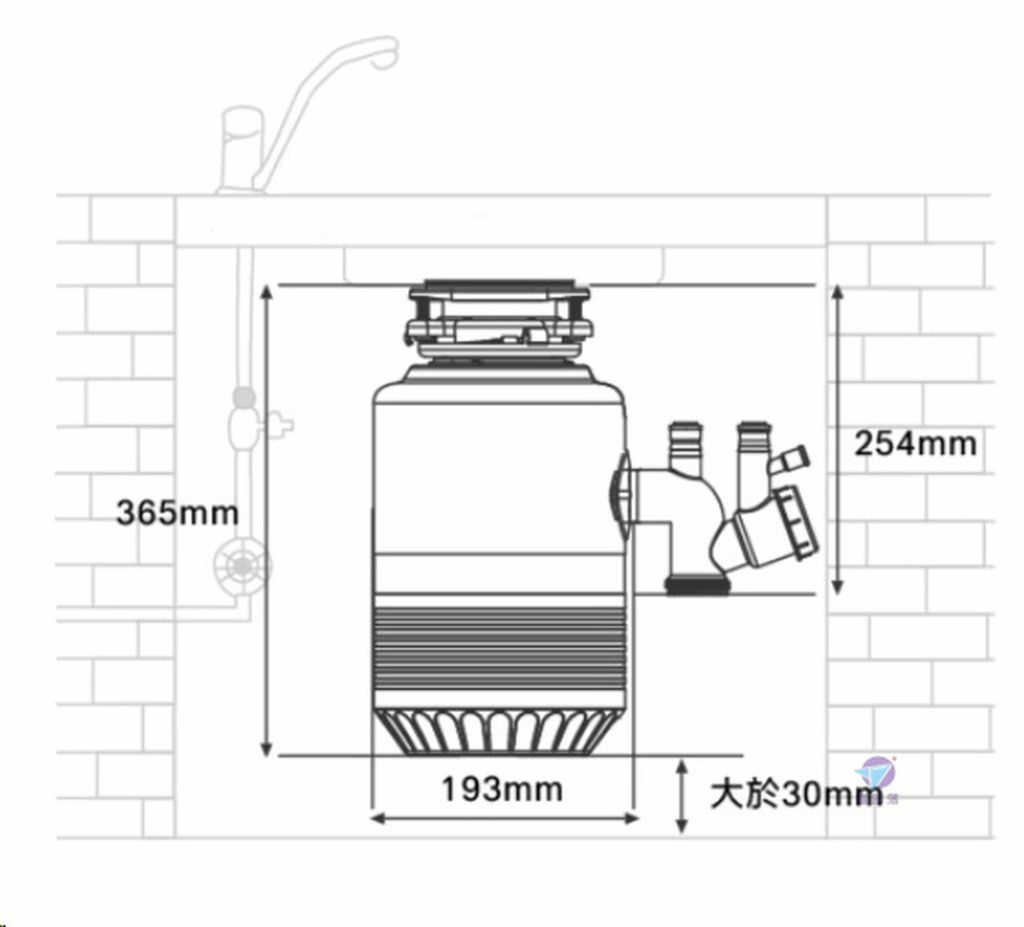

以下是 SUSIWAY Belle 工程安裝尺寸圖，基本上你家櫥櫃只要滿足最低標準便可。
(1)可用高度: 395mm (=365mm + 30mm)，簡單記: 40公分高。
(2)周圍可用寬度: 每邊不少於 193mm，請以水槽排水口中心點為基礎，全周圍量出的半徑 * 2 都需要 > 193mm。
(3)額外寬度: 至少有一邊/一個角度需要多一些空間給多通排水連接管。這寬度大約預留 20cm，不過方向是有彈性的 (鐵胃安裝時可以任意轉向)。

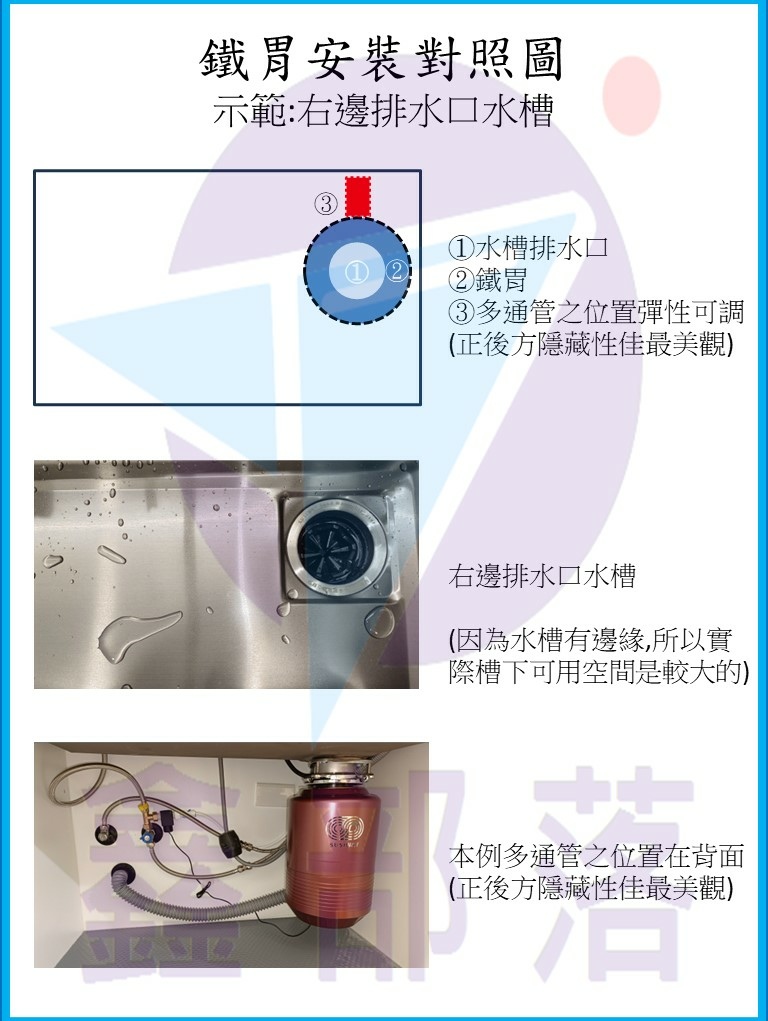

如果你家準備室內裝潢施工，請把以下圖面提供給設計師，他們會幫你注意水槽與廚下是否符合要求。

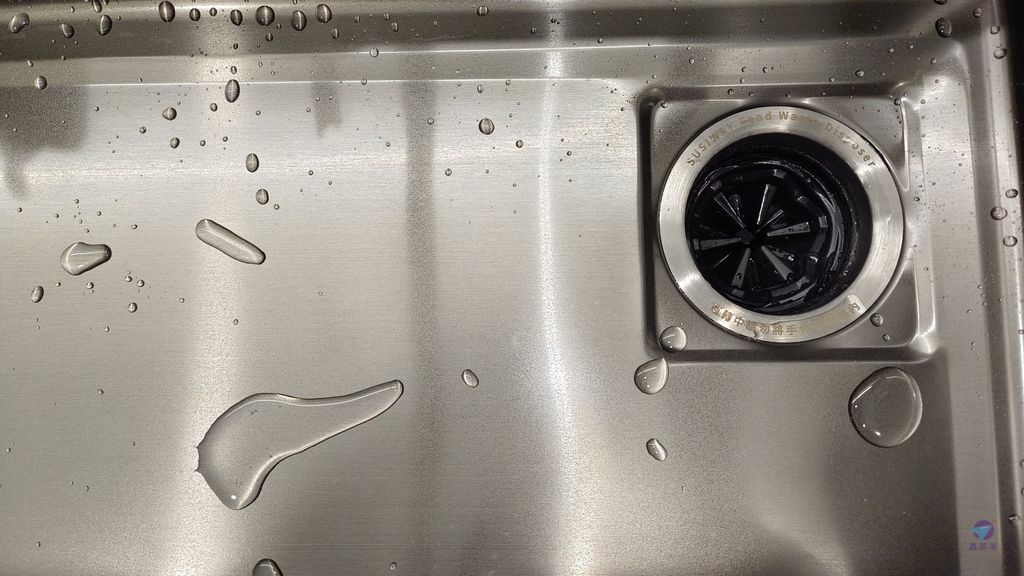

底下是右邊排水口版本的水槽。
因為水槽一定會有靠牆的邊緣，所以實際槽下可用空間一定比從上面看的大一些。
此種水槽在廚下，通常會有一個到 2 個角度可能接近櫃體，太貼壁的 (< 193mm) 都無法擺放多通轉接頭。
參考以下角度，用空拍視角比喻，可能就是 12 點鐘方向或 3 點鐘方向無法用，一定可以用的是 9 點鐘與 6 點鐘方向或之間的範圍。
底下是 SUSIWAY 的專利品 - 特製 6 通水管接頭，屬於本 SUSIWAY Belle 的標準配備。
所有要對外排出的廢水，包括鐵胃本身、洗碗機、水槽溢流管、RO廢水......，都需要匯接到這支水管接頭上。

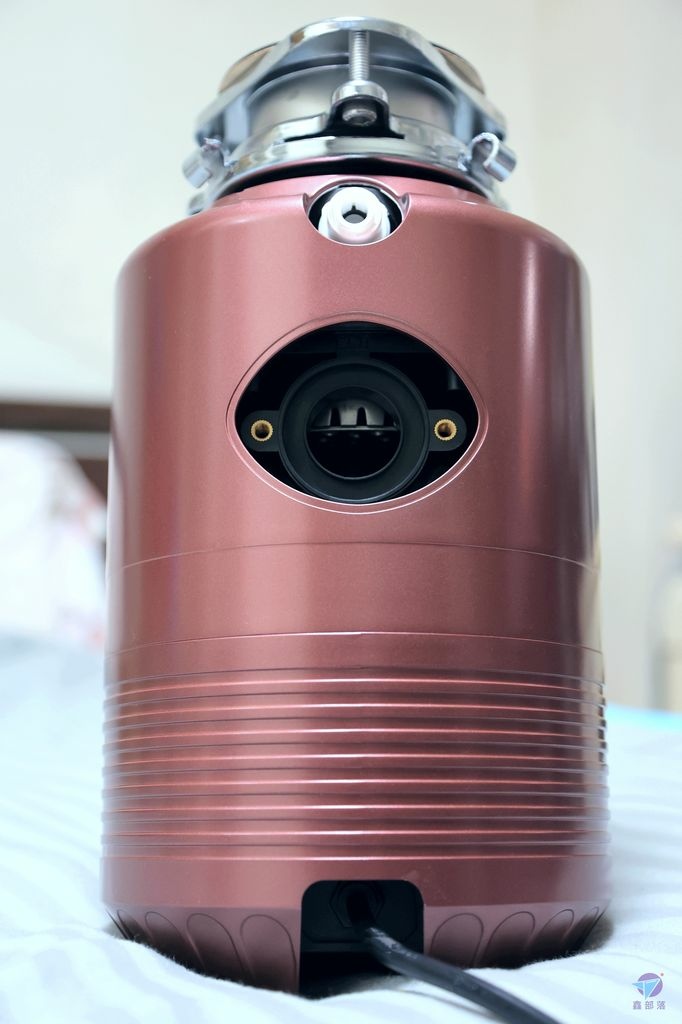

6 通水管接頭是接到 SUSIWAY 鐵胃的排水口。
所以除了了解鐵胃本體尺寸 (高度 & 直徑)之外，第二個還要考慮水槽下的本體往外延伸之寬度。實際大約保留 20 cm 左右空間給 6 通水管接頭之用。
用底下這張圖說明，此例子是 3 點鐘方向貼壁不能用。
反過來說，12 點鐘 到 6 點鐘方向，還有許多角度可以用。基本上鐵胃安裝師傅會以美觀為最優先建議。
6 通管之擺放位置是十分彈性可調的，但通常是安裝鐵胃正後方之隱藏性最佳。

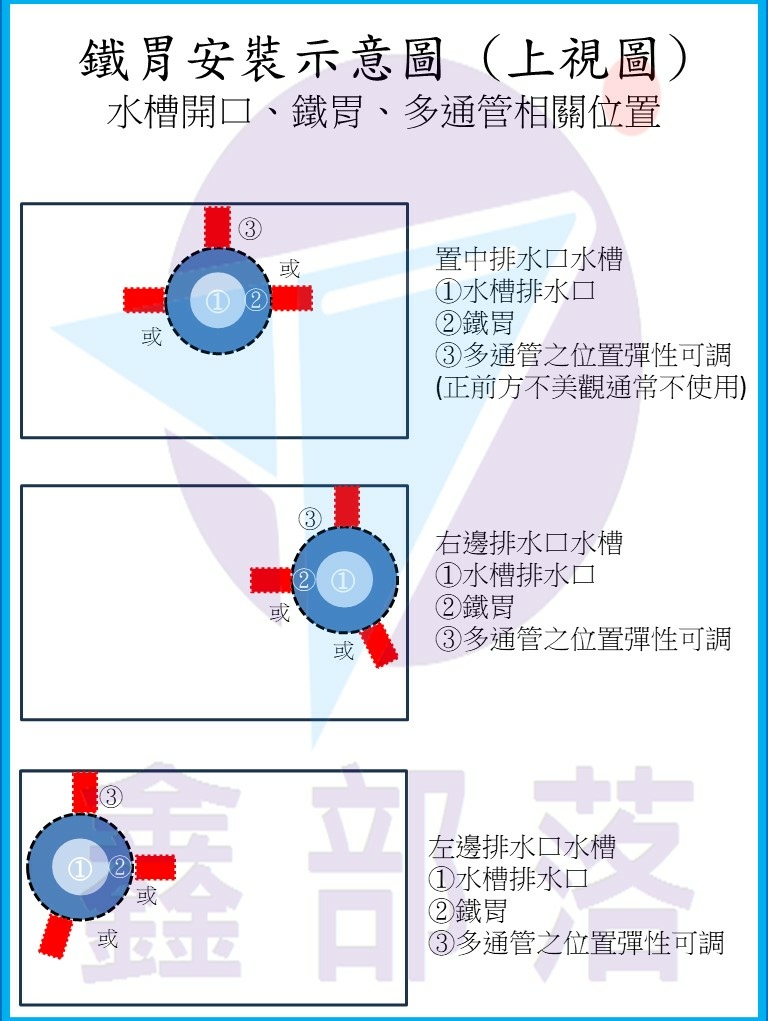

依水槽排水口設計之不同，多通管可安裝的位置不太一樣。
可支援: 置中排水口水槽、偏左排水口水槽、偏右排水口水槽。
基本公式， 排水口中心點離櫃壁或物體任一點，其距離 * 2 必須大約鐵胃直徑。SUSIWAY Belle = 193mm
一般來說，正前方空間雖然也可裝多通管，但為了美觀，通常都是裝在鐵胃後方或鐵胃兩側為優先。
#2 基本需求 - 量測水槽口大小
水槽口跟鐵胃是有密切關係的。
在安裝過程中，鐵胃本體會透過水槽口吊掛著並黏合，再靠本身重力自然往下支撐而固定。

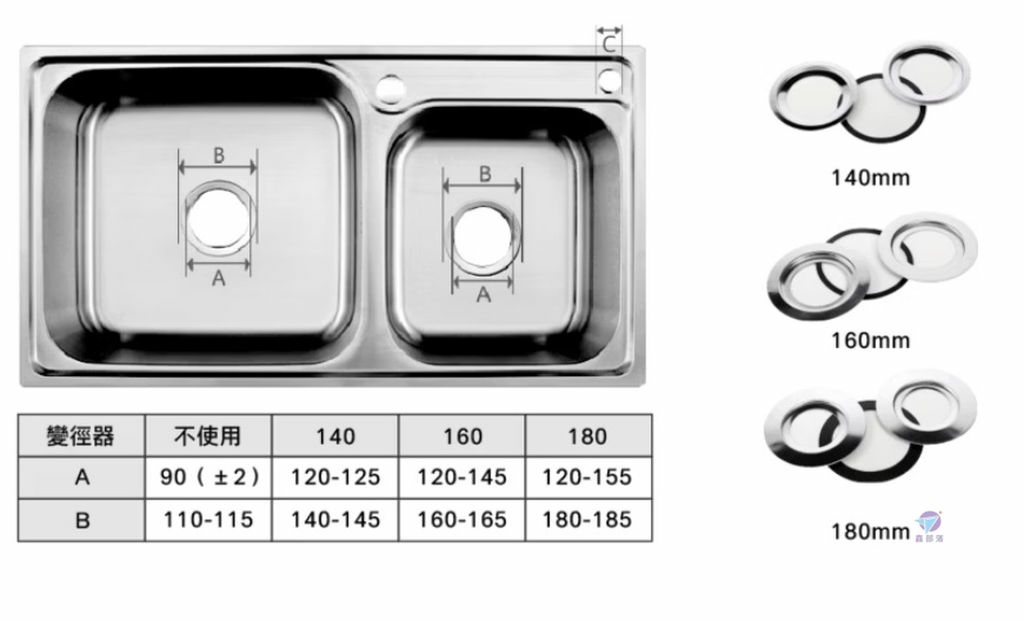

基本上消費者需要量兩組數據: 內圈 (A)與外圈 (B)。對照後下表就能知道是否可以直接安裝鐵胃，或需要搭配一個變徑器。
變徑器 = 水槽排水口的不銹鋼製口徑轉換器。
以下是變徑器尺寸對照表。
|
量測內圈直徑 A (mm) |
90mm (+- 2mm) |
120 - 125 mm |
120 - 145 mm |
120 - 155 mm |
|
量測外圈直徑 B (mm) |
110 - 115mm |
140 - 145 mm |
160 - 165 mm |
180 - 185 mm |
|
適合變徑器 |
不需要變徑器，鐵胃可直接安裝 |
變徑器 140 |
變徑器 160 |
變徑器 180 |
實際上變徑器會由 SUSIWAY 安裝人員提供，消費者只要提供水槽照片並告知量測數據便可。
以下為 "變徑器 140"，即 140mm 外徑版本變徑器的實際零件。
#3 基本需求 - 排水管、 水龍頭、電源的確認
以現代的廚房而言， 排水管、 水龍頭、電源在水槽下櫥櫃都有，所以這三個基本上問題都不大。
如果廚下已安裝有濾水器或 RO 機，可能出現空間干涉問題。這部份消費者需要跟鐵胃安裝師傅討論一下共用的處理。
SUSIWAY Belle 鐵胃基本安裝是由四喜維度安裝師傅處理，因此用戶只需要確認位置與資訊，再回報給安裝人員便可。
#4 實際安裝範例，單槽與雙槽

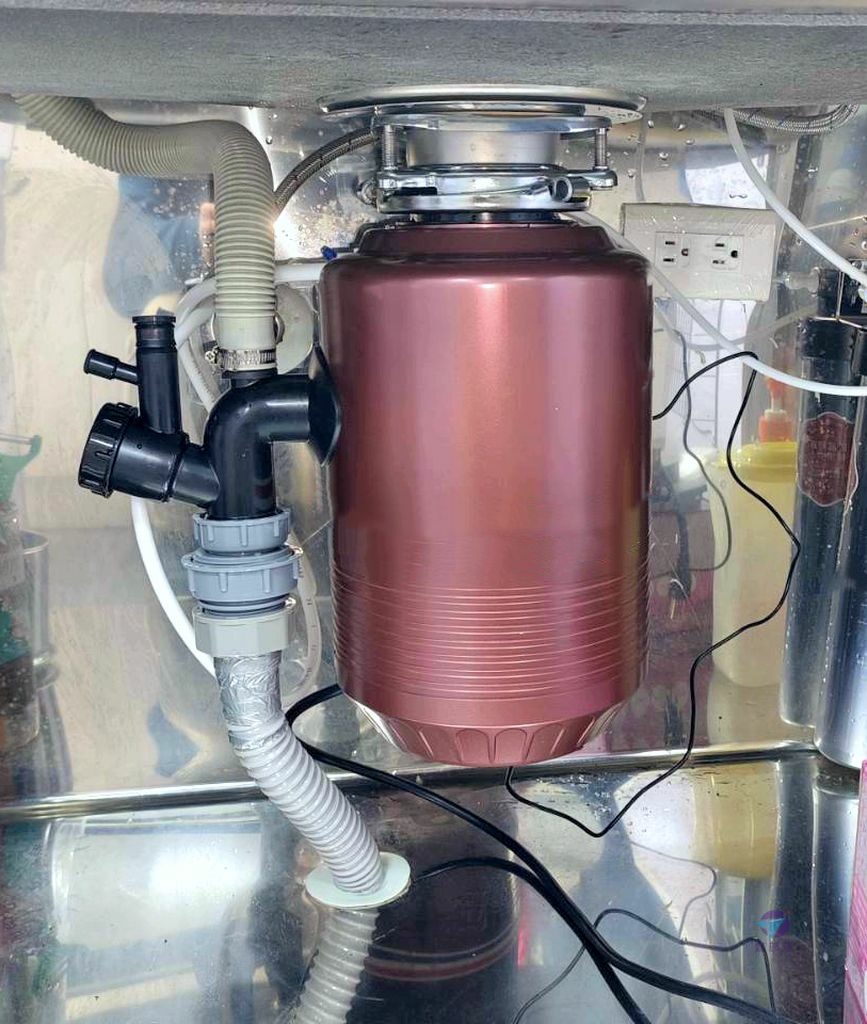

以下是紅色版 SUSIWAY Belle 於單水槽的安裝例。
洗碗機排水亦匯集到專利 6 通水管接頭一起排出。洗碗機排水系統都有電控，所以不用擔心鐵胃會造成逆流。(鐵胃的水不會灌進洗碗機內)
管線部份不太懂? 不用擔心，四喜維度(SUSIWAY)團隊的師傅會依現況做最佳安裝。
以下是黑色版 SUSIWAY Belle 於雙水槽的安裝例。
歐美式流理台，常見一大一小的雙水槽配置，其中一個槽是規劃給鐵胃用的。
基本上台灣廚房之標準尺寸水槽皆可安裝使用。而且，只要鐵胃周圍空間不妨礙，鐵胃其他廚房用具一樣可和平共用空間。
