是否覺得市面上的壁燈太普通沒有特色? 如果你有類似想法，本次要開箱評測的 「英國 Bare Conductive DIY 燈具模組」，可能會是你喜歡的產品。
這組燈具不僅新奇有趣，好玩實用，還具備多種調整燈光的方式。為方便各位讀者檢索閱讀，文章分成 9 個小段落:
Part 1 - 開箱與配件介紹
Part 2 - 通電測試
Part 3 - 親手做自己第一盞燈
Part 4 - 耗電瓦數測試
Part 5 - 挑戰另外 2 款燈吧!
Part 6 - 維修與清潔
Part 7 - 隱藏模式
Part 8 - 創意和巧思
Part 9 - 感想
Part 1 - 開箱與配件介紹

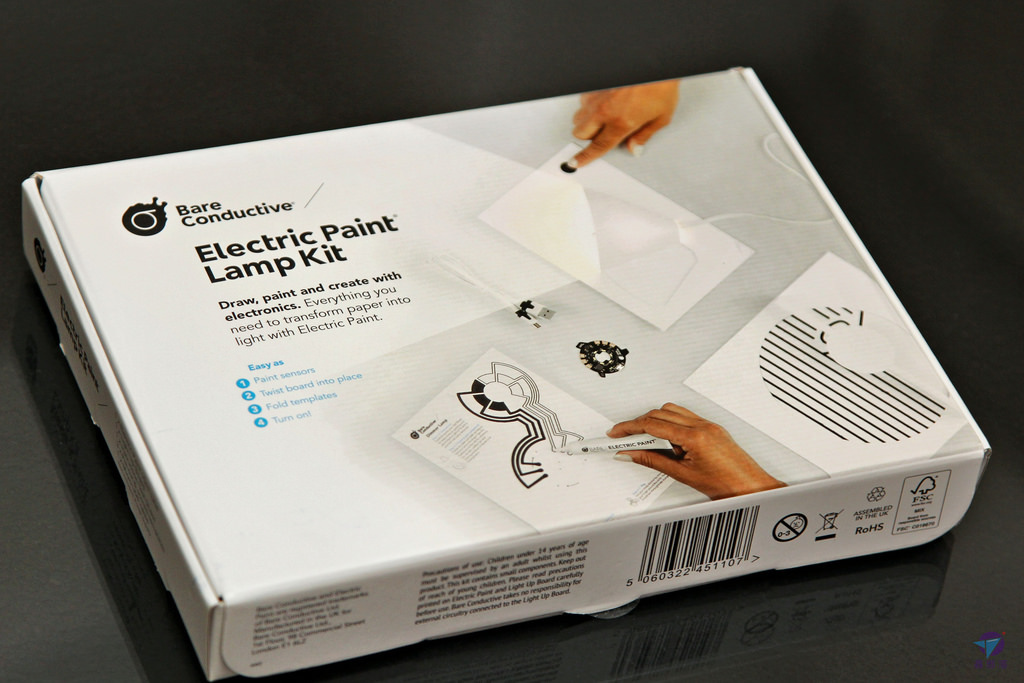

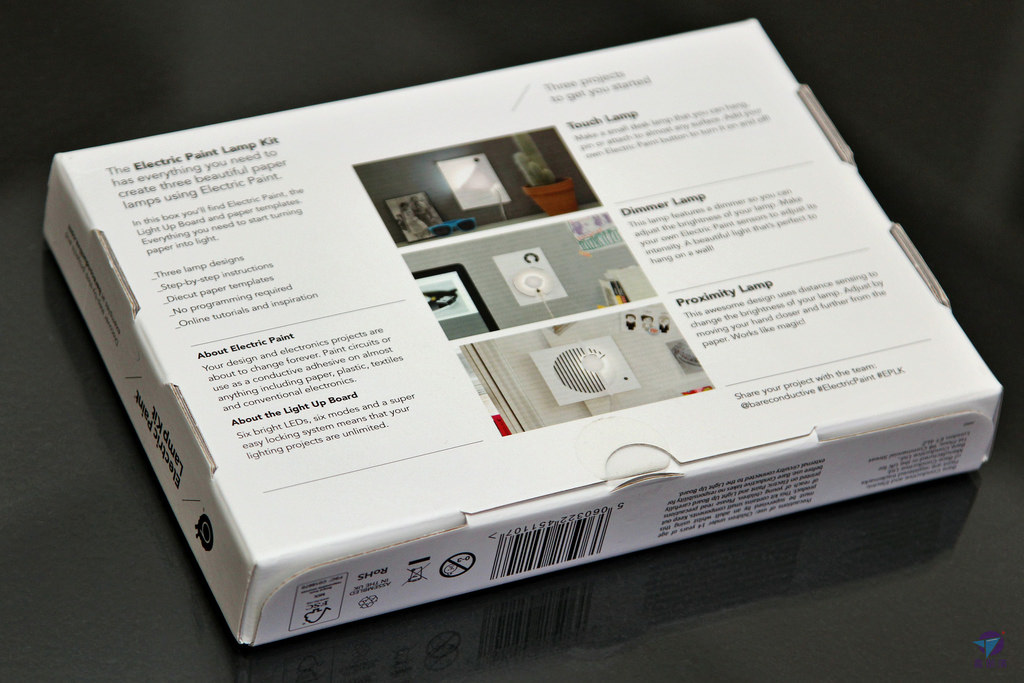

包裝盒採用硬質紙盒。本產品最神奇之處是，以專屬筆塗一塗就可以產生電路。
(本文照片連結 Flickr 相簿，點擊可觀看高畫質版本)
本 DIY 商品來自英國 Bare Conductive，他們發明的電子油漆 (electric paint 或 conductive adhesive)，很容易地便能用來將電路板，以新穎簡便的方式整合到日常生活環境裡。
套件內提供三種立即可用的燈具模板零件， 包括觸摸燈(Touch Lamp)、調光器(Dimmer Lamp)，與接近燈(Proximity Lamp)。
開箱囉!
外盒、內部緩衝材皆為可回收紙製品。

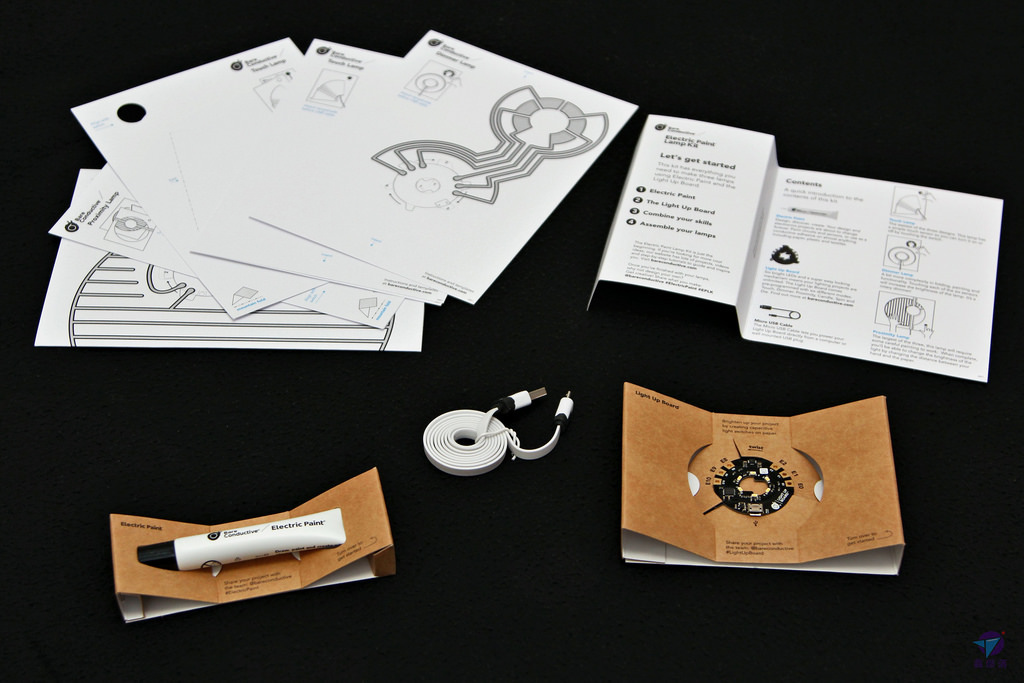

產品團體照。
從右下角的發光模組開始看，順時針方向，依序為 Micro-USB 電線、電子油漆(或稱導電膠、導電漆)、三種模板，說明書(簡易指引與教學實驗測試板)。

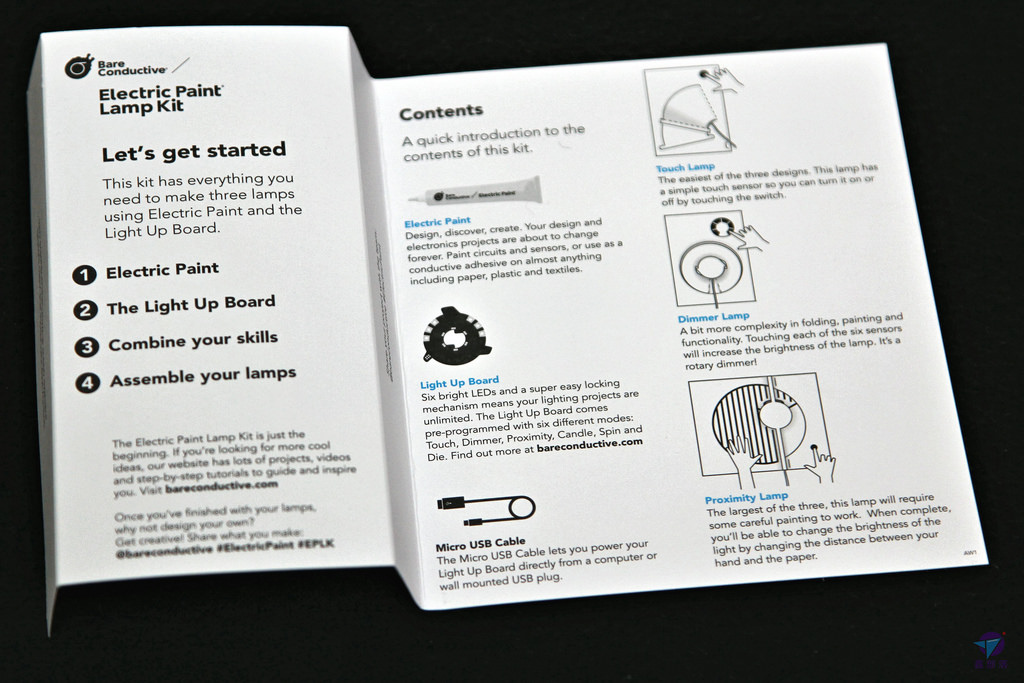

這張是簡易指引，主要是零件清單及三種觸控燈具之功能介紹。

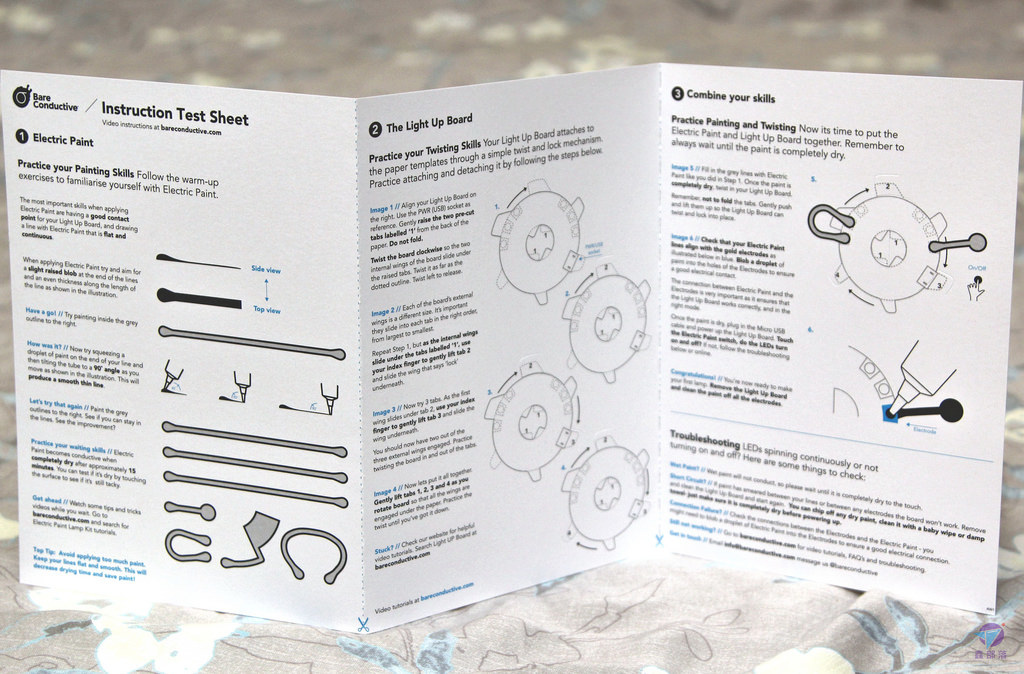

底下為教學實驗測試板，上面有一些練習項目，包括塗佈導電漆的要領。先熟悉再製作，成功率必然會提高。

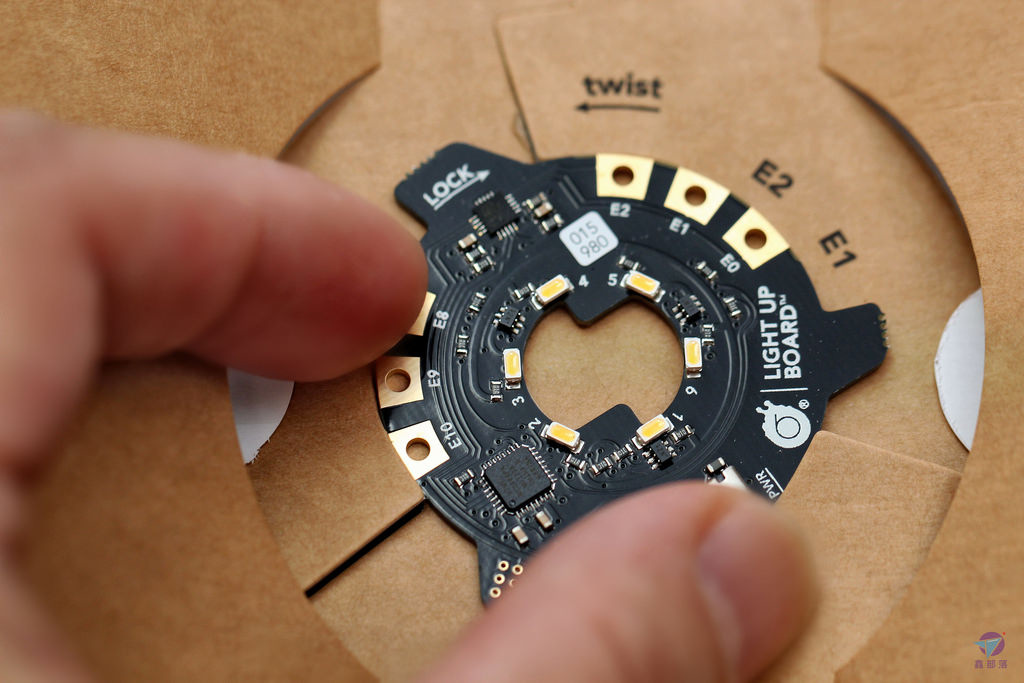

燈光控制模組被固定在包裝板上，朝逆時針方向轉動便可以取出。
此操作技巧也適用於三種燈具模板。

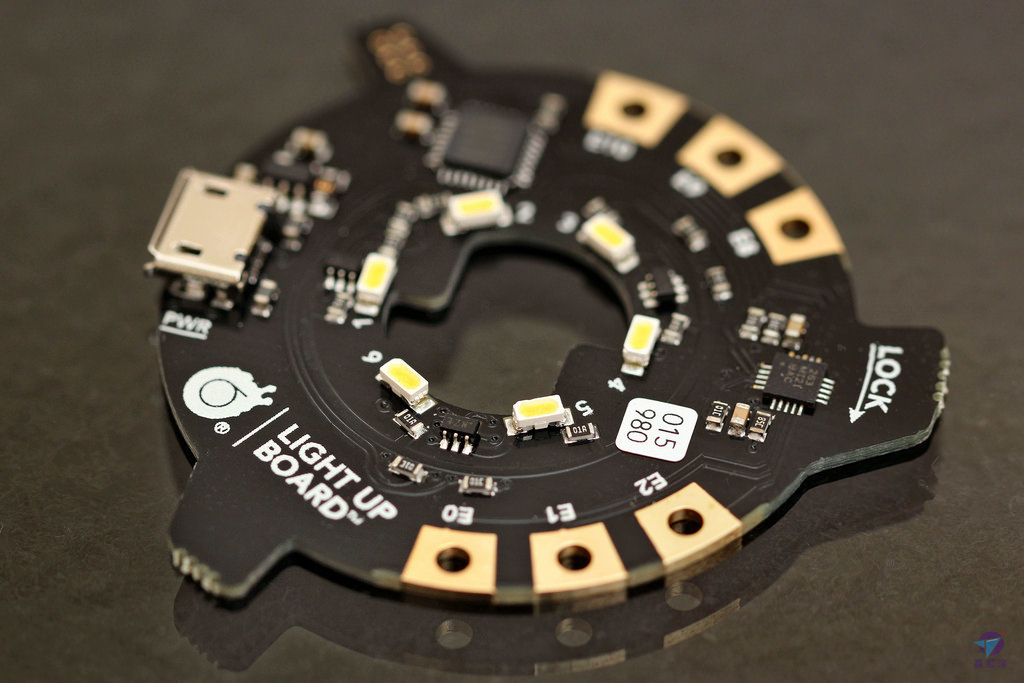

原廠稱本模組為 LIGHT UP BOARD，上面有 6 顆表面黏著式 LED 燈。
照片中 10 點鐘方向的 Micro-USB，為電源輸入插座。

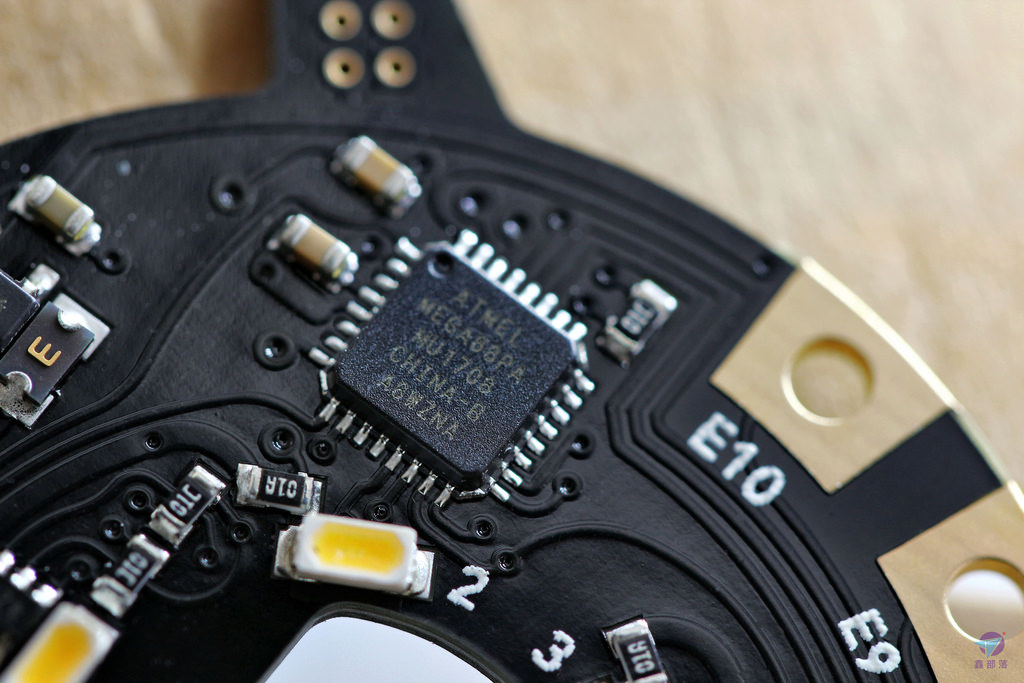

本控制模組看似簡單其實不簡單，上面搭載了 ATMEL MEGA88PA 微電腦控制晶片。
照片左下角為電容感應式金屬接點，電路板上共計 6 個，標示為 E0、E1、E2、E8、E9 與 E10。
透過導電漆讓指定的金屬接點相連在一起(或稱短路)，便可呼叫模組內的預設程式，並驅動燈光產生特定變化。

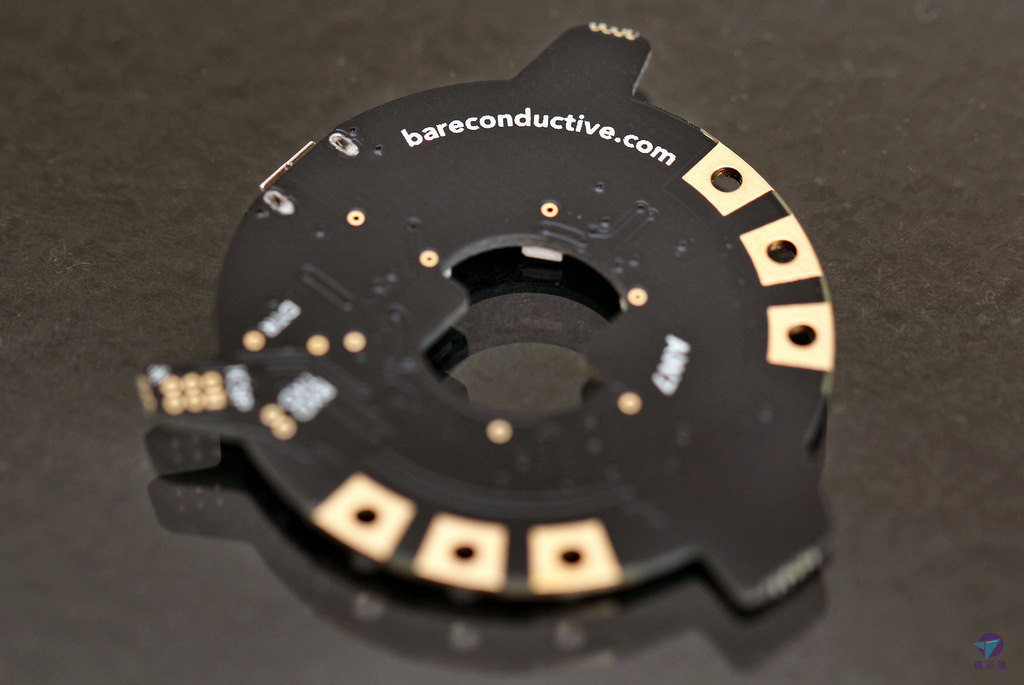

模組背面沒有突出零件，是平坦可服貼的，有需要亦可從這一面引接金屬接點。

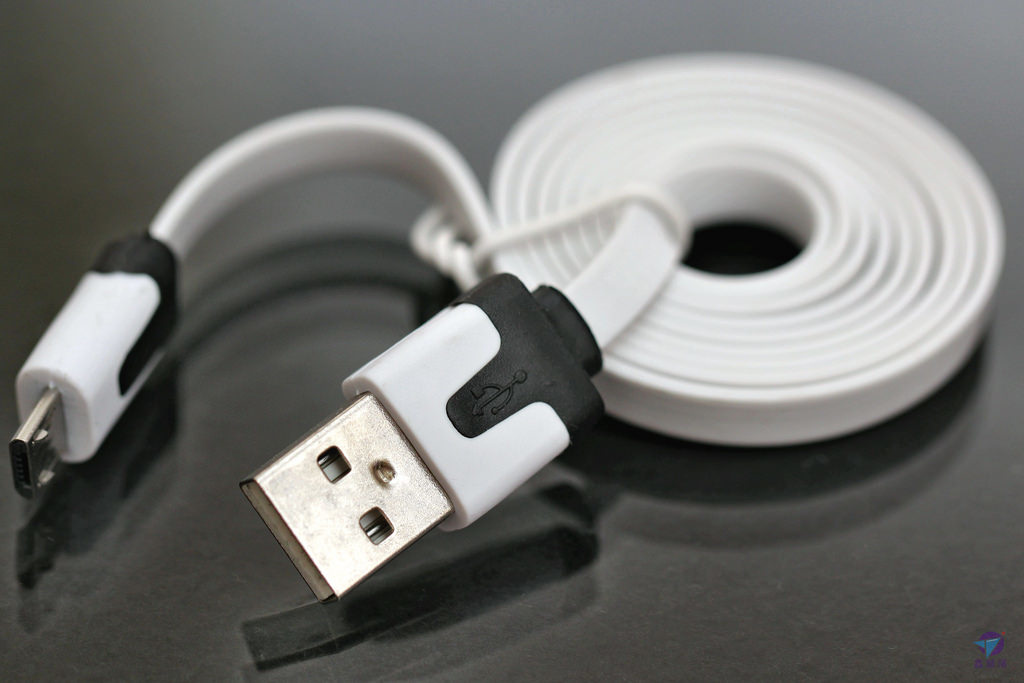

扁平式 Micro-USB to USB Type A 連接線，用途為電源線。

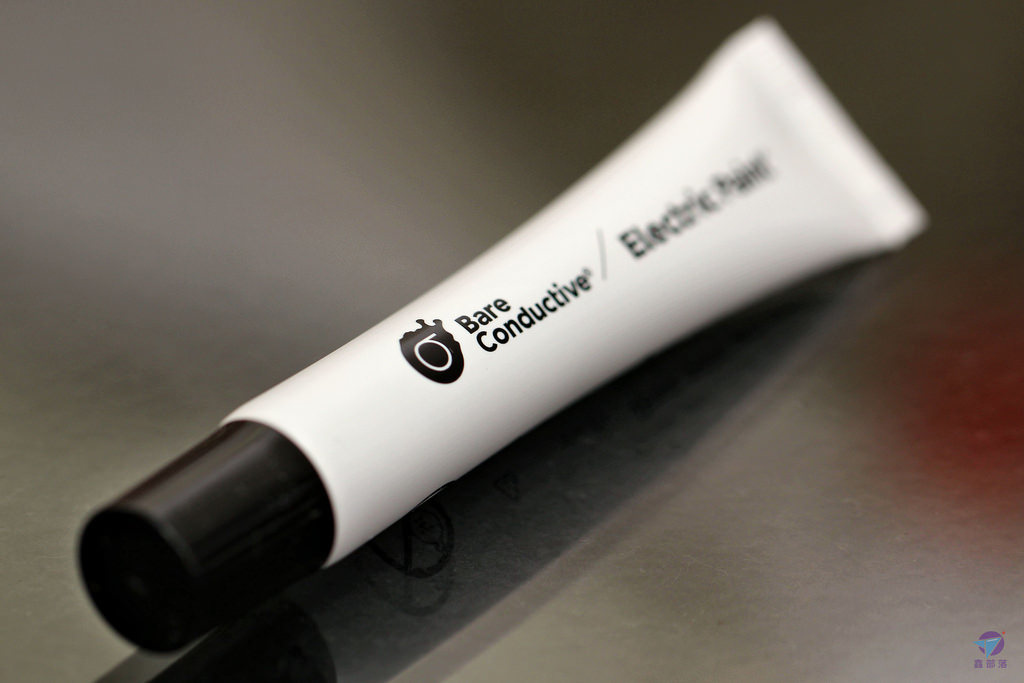

這個是電子油漆或稱導電膠，軟管包裝，容量為 10 毫升。
管子裡面裝了神秘的黑色膏狀物，使用時如同畫圖一樣，邊擠邊畫線，就能輕鬆製作出具導電性的線條。使用極簡單，省去洗電路板的功夫，也不需要拿烙鐵焊接。
Part 2 - 通電測試
組裝前，建議先通電測試一下。原則上，USB 變壓器或 USB 隨身電源都可以搭配使用。
提醒一下，有些 USB 隨身電源不支援小電量供電，若發現數秒後會自動斷電，請改插一般 USB 變壓器。

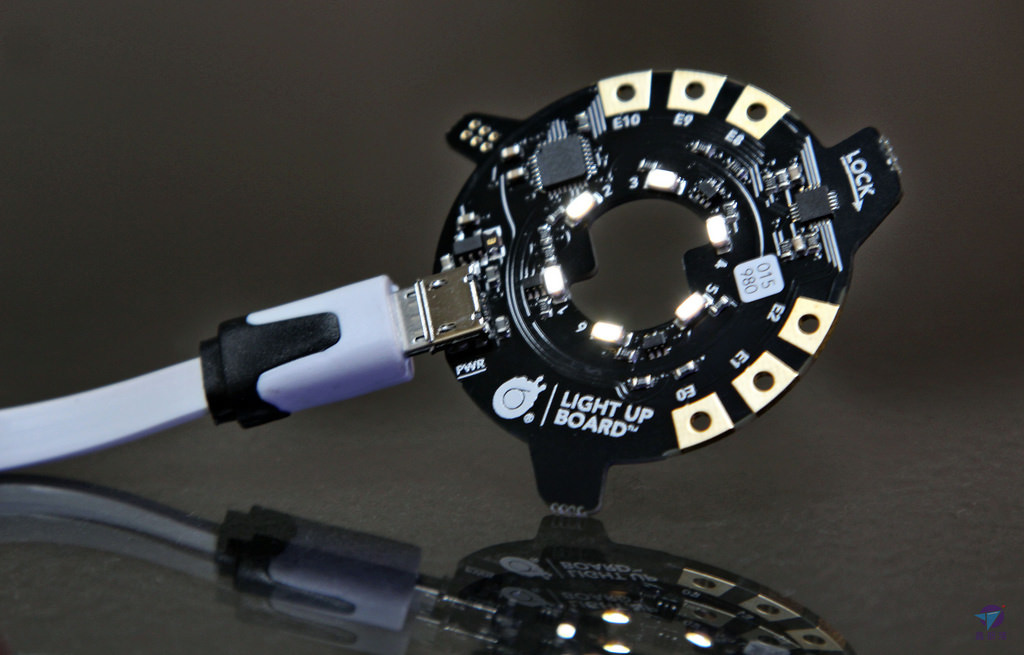

插上 USB 電源之後， 6 個 LED 會輪流一個個亮起，順時針旋轉兩圈再熄滅。
通過這個測試，便能確認燈光控制模組是正常無損的。
Part 3 - 親手做自己的第一盞燈
第一盞燈，建議從觸摸燈開始。

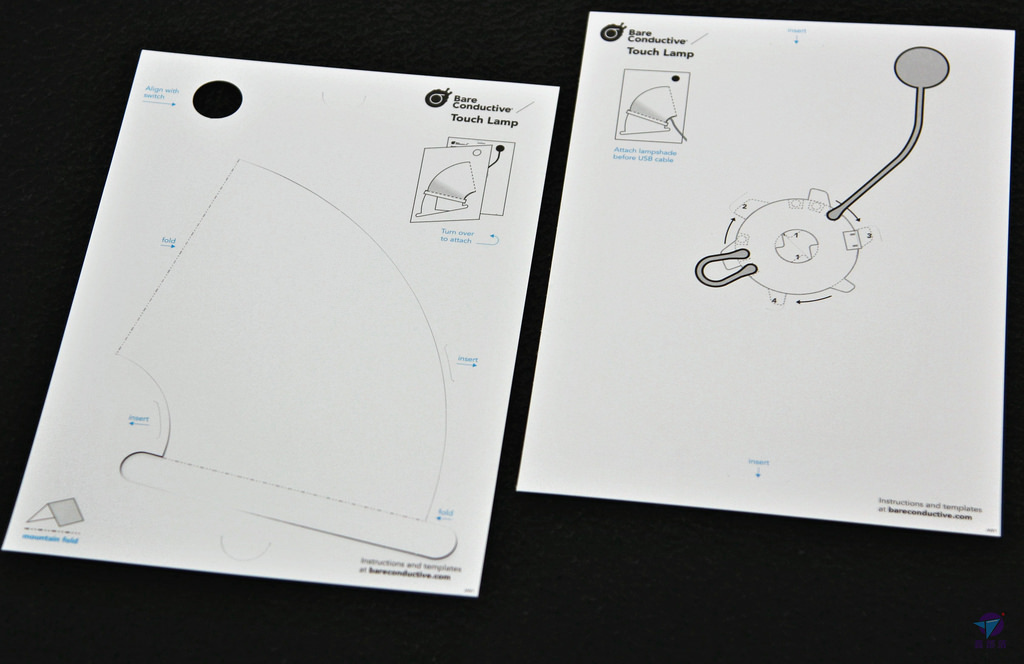

每個燈具模板都是由兩張薄紙片構成。左邊這張的作用是燈罩，右邊的為電路工作底板。

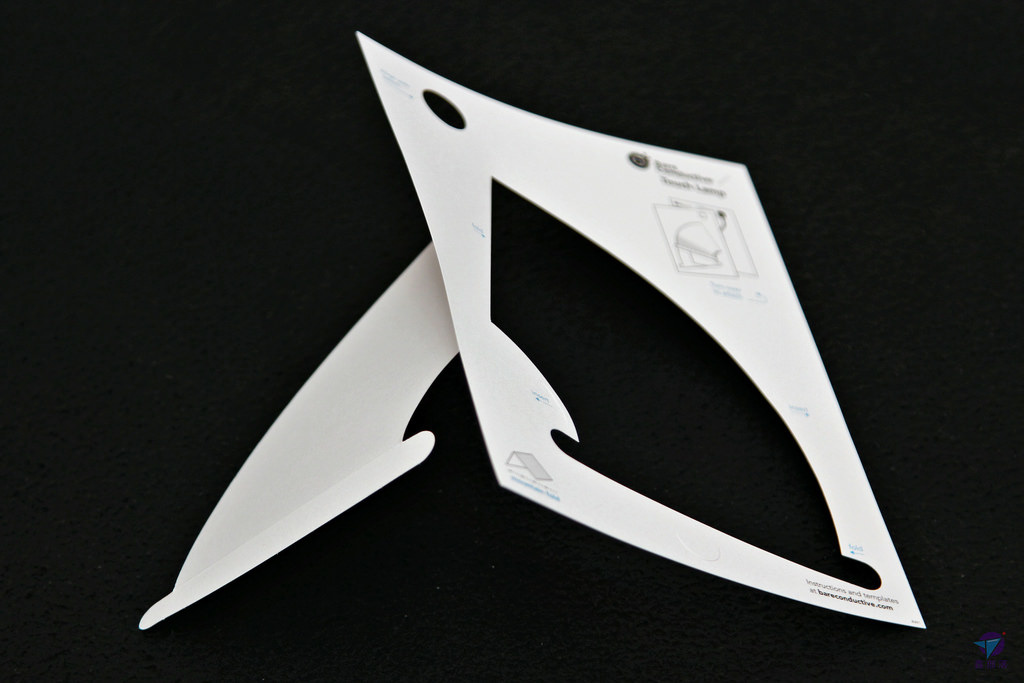

燈罩紙板已預先割出造型切線，並標示了折疊線 (fold) 指示。
完全不需要工具，用手動就可以折出去。
先假組裝一下，讓電路底板朝上，燈罩這張則要讓白色面朝上(也就是水平翻轉 180 度)。

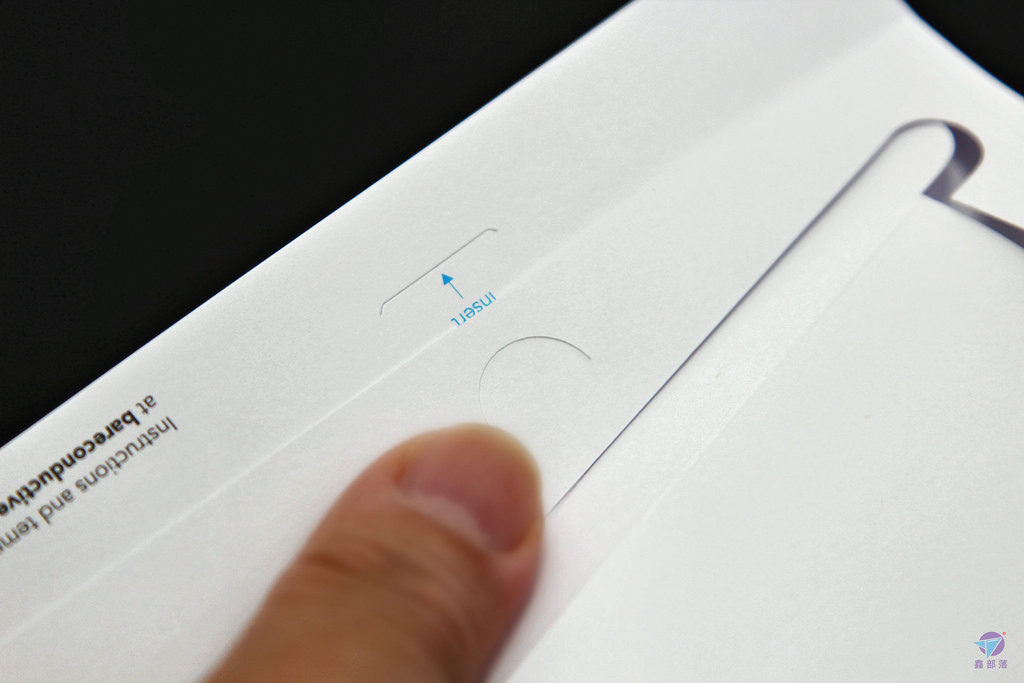

兩張都有紙卡榫設計，讓它們疊起來並插緊扣好。

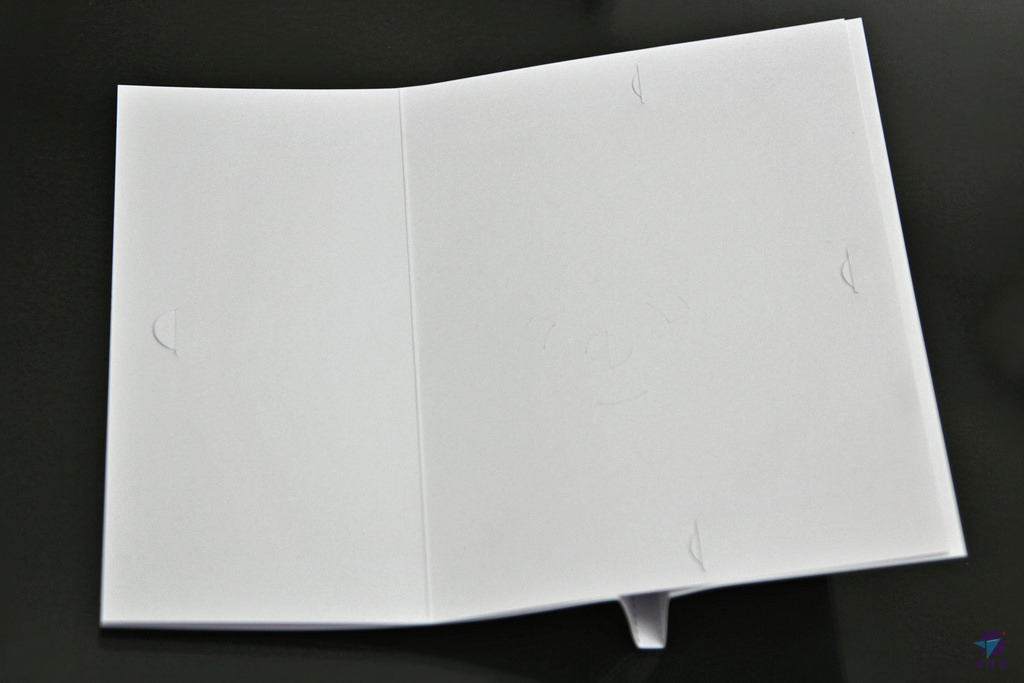

翻面後，可看到卡榫之交錯緊扣情況。

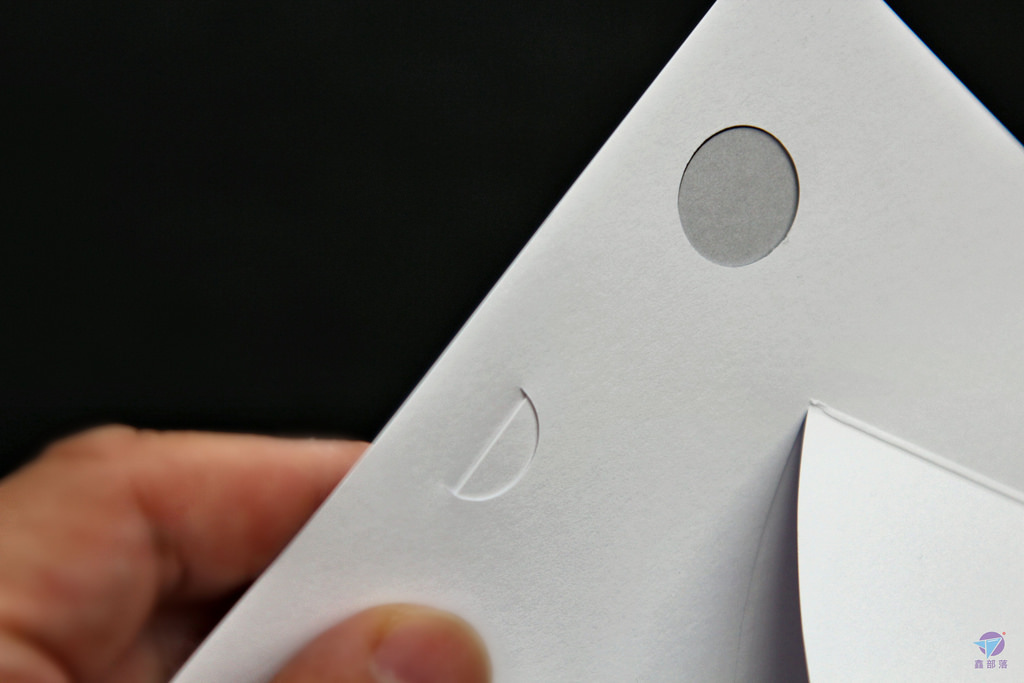

右上角圓孔是手指的接觸點，底下的線路或標示都被隱藏起來。

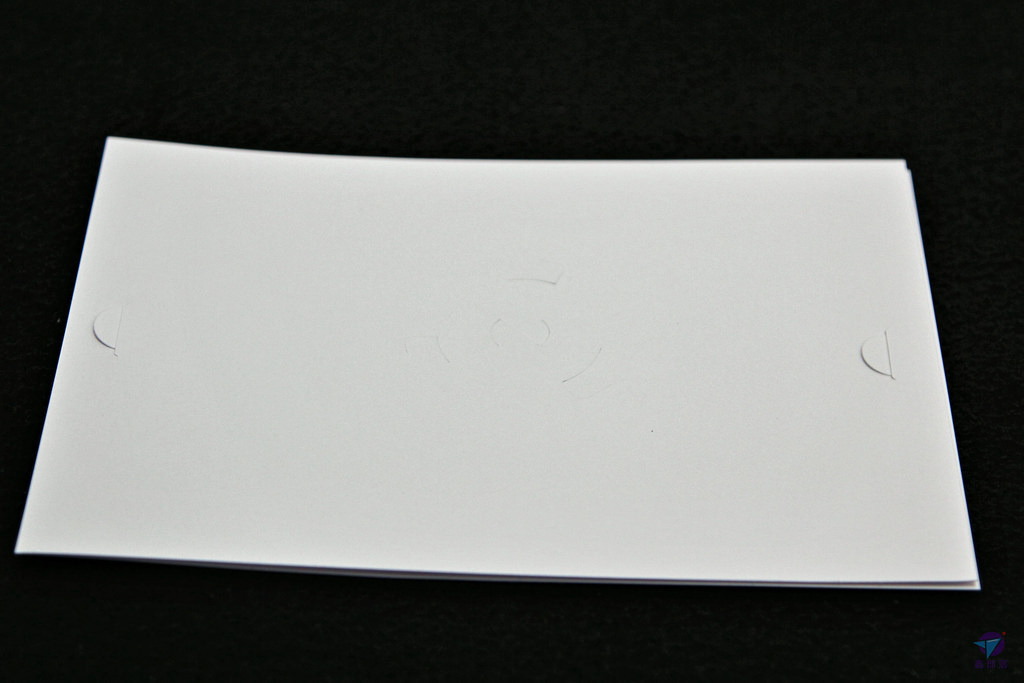

這組燈具，上下兩處都有卡榫。
把燈罩翻轉出來，再把燈罩的上下卡榫卡進電路底板。

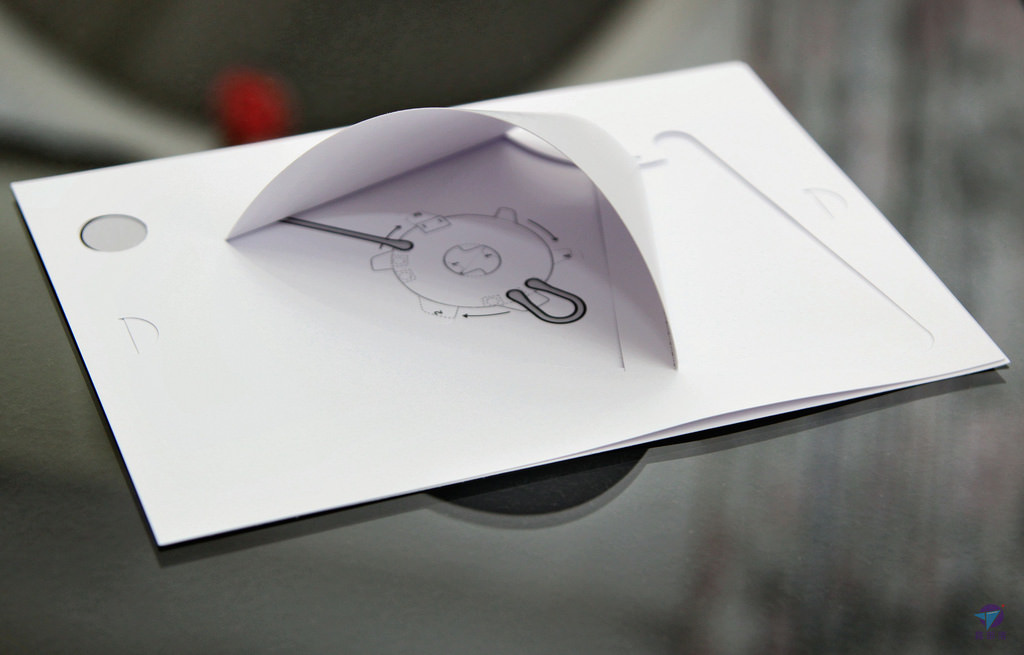

接觸燈的造型完成!
其實第一步應該是從電路工作底板開始，剛剛假組只是為了熟悉，所以在確認無誤後，移除燈罩回到正常順序。

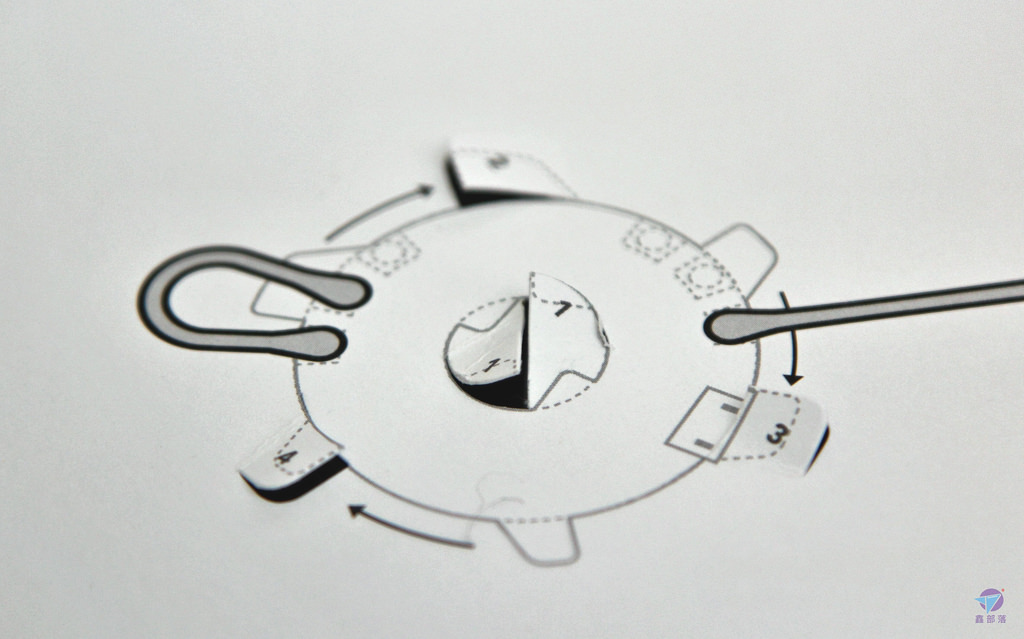

照數字 1-4 順序，把紙擋片折疊起來。
圖片的第一個作用，是用來對準模組位置。

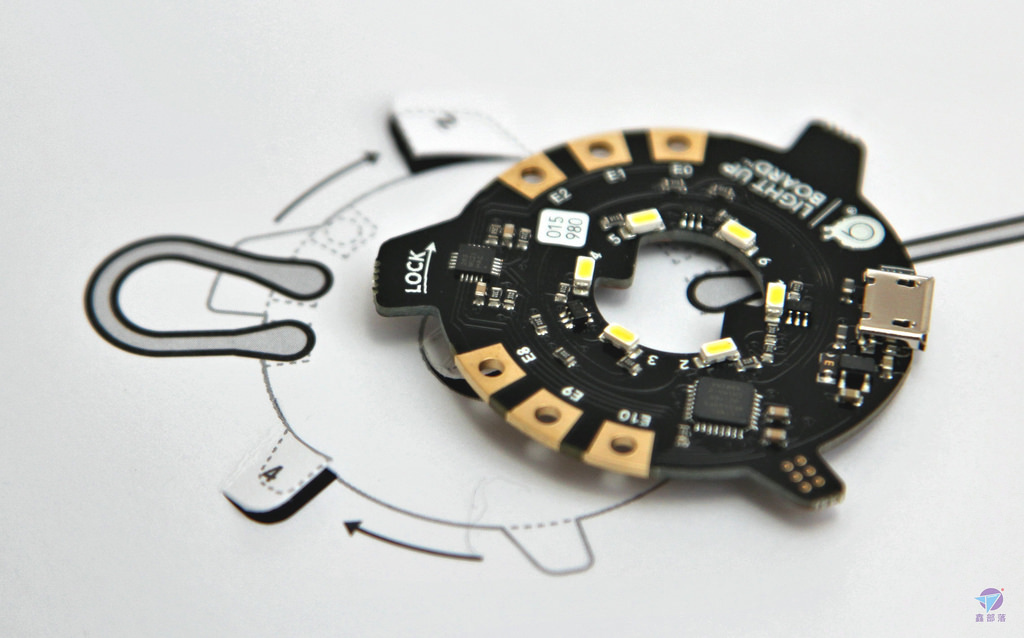

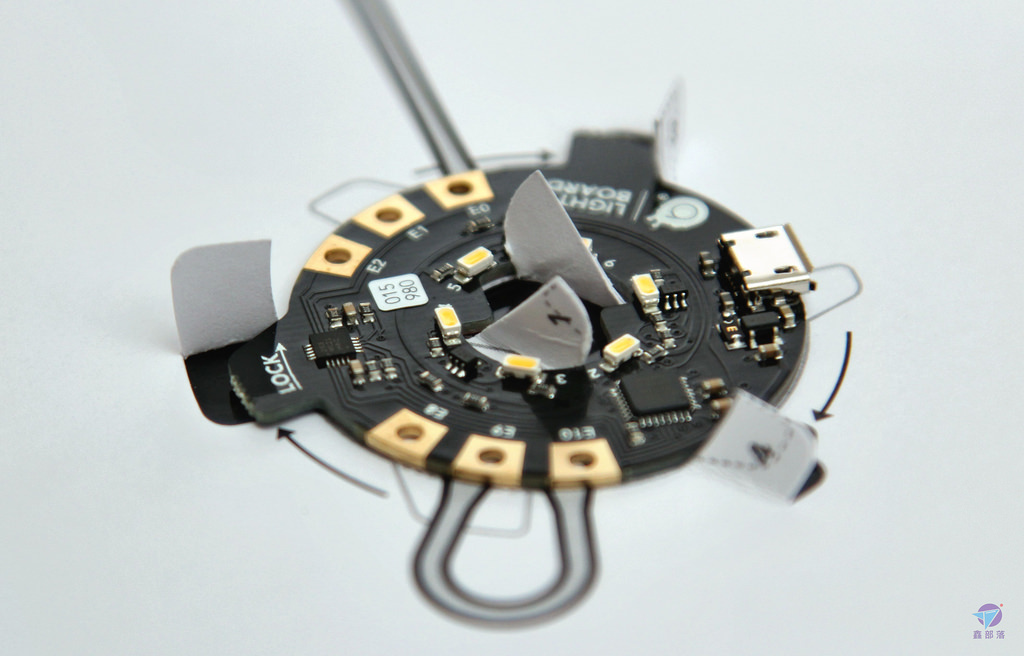

把模組套進軸心，再順時針轉讓它卡住紙擋片，此時才是真正的施工位置。
如果有需要，可以用透明膠帶黏住紙擋片，加強模組之穩固性。

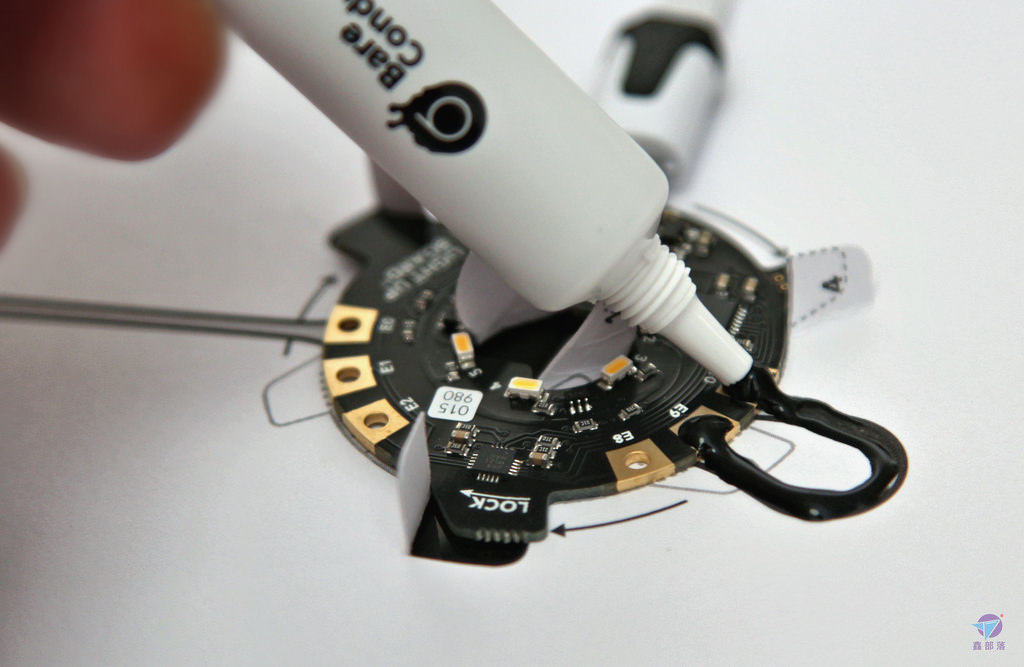

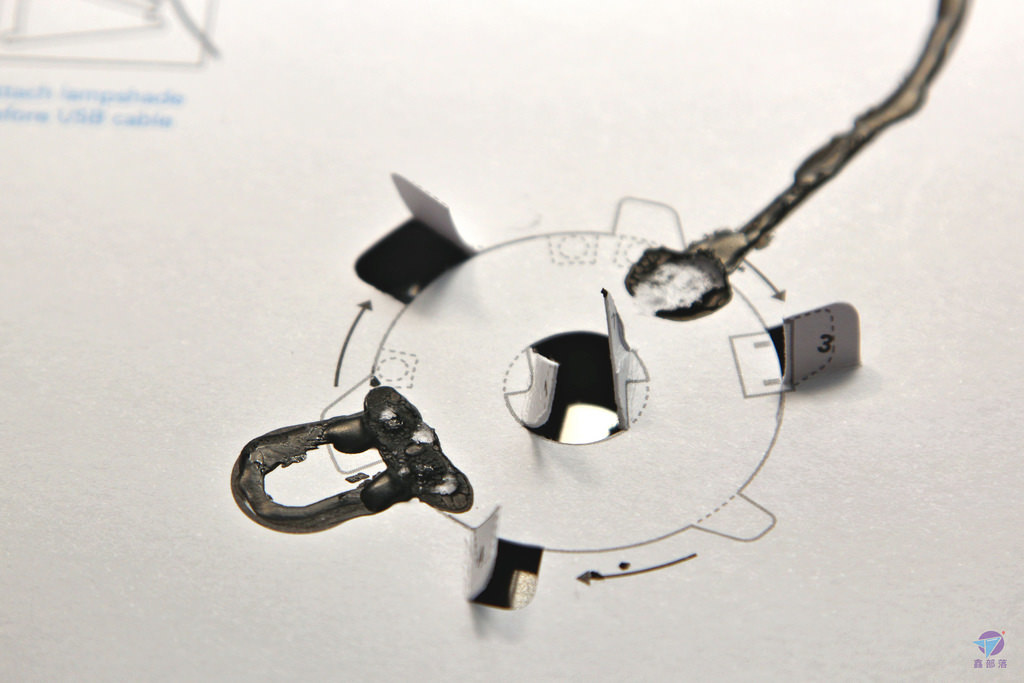

照著紙板上的路線樣本，穩定地塗上導電漆，此目的是形成迴路，讓 E9 與 E10 導通。
教學實驗測試板上的建議，導電漆在金屬接點處應該要上厚一點，延伸出去的線路則要薄、平。全部都塗厚沒必要，不容易乾且浪費材料。
依樣畫葫蘆，扮演觸控關關的 E0 接點，用導電漆把空白線路全程填滿。
導電漆大約 15 分鐘會自然風乾硬化，既能導電也兼具固定作用。
先接好 Micro-USB 線路後，再套上燈罩。

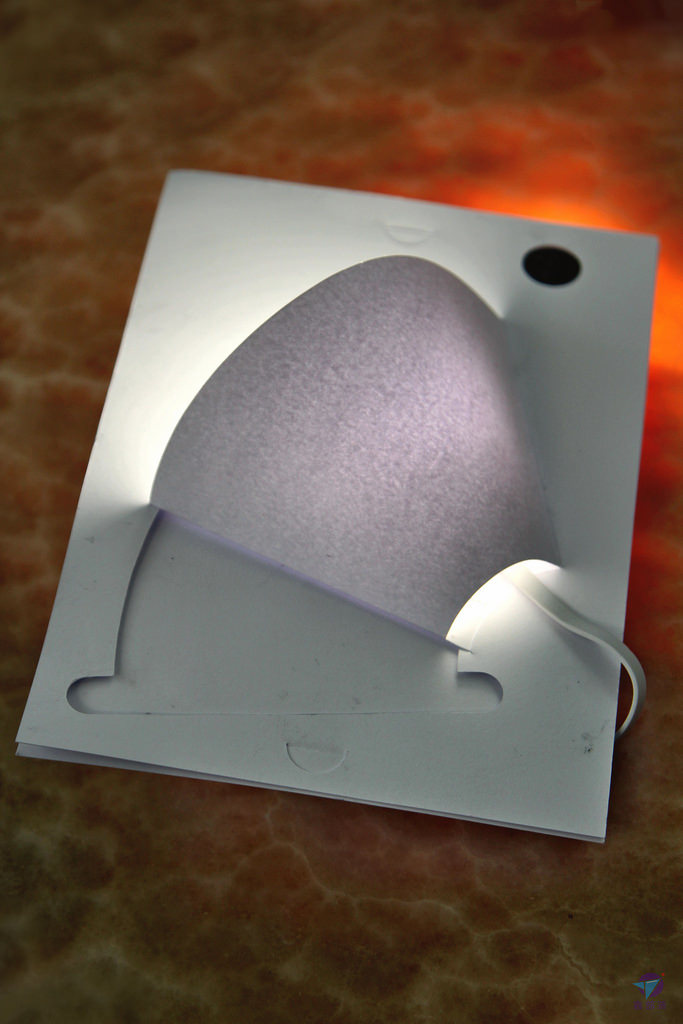

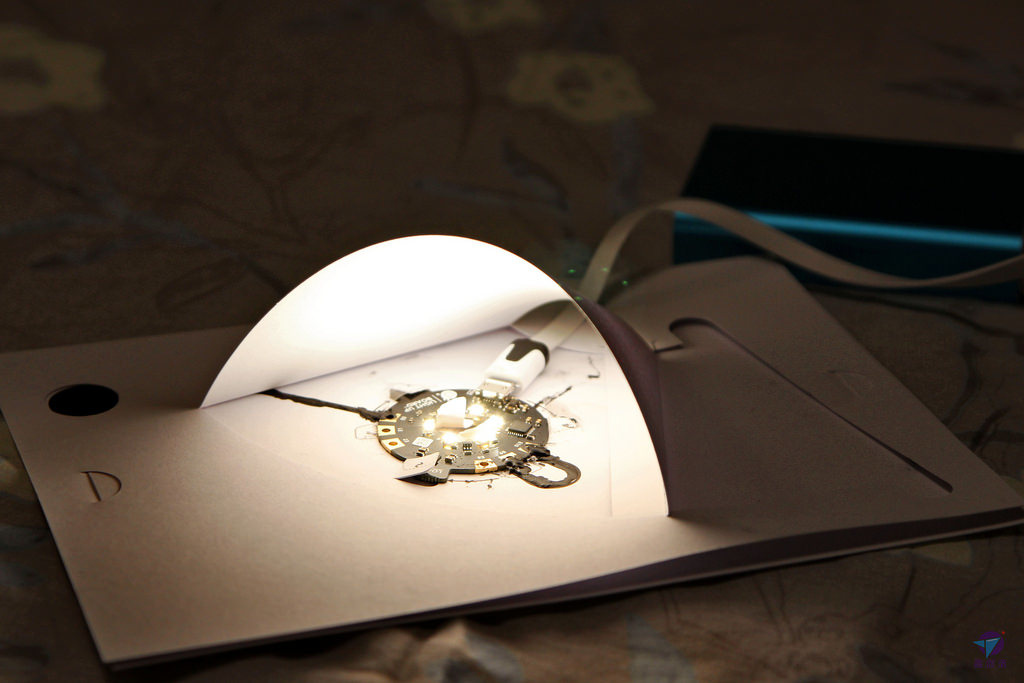

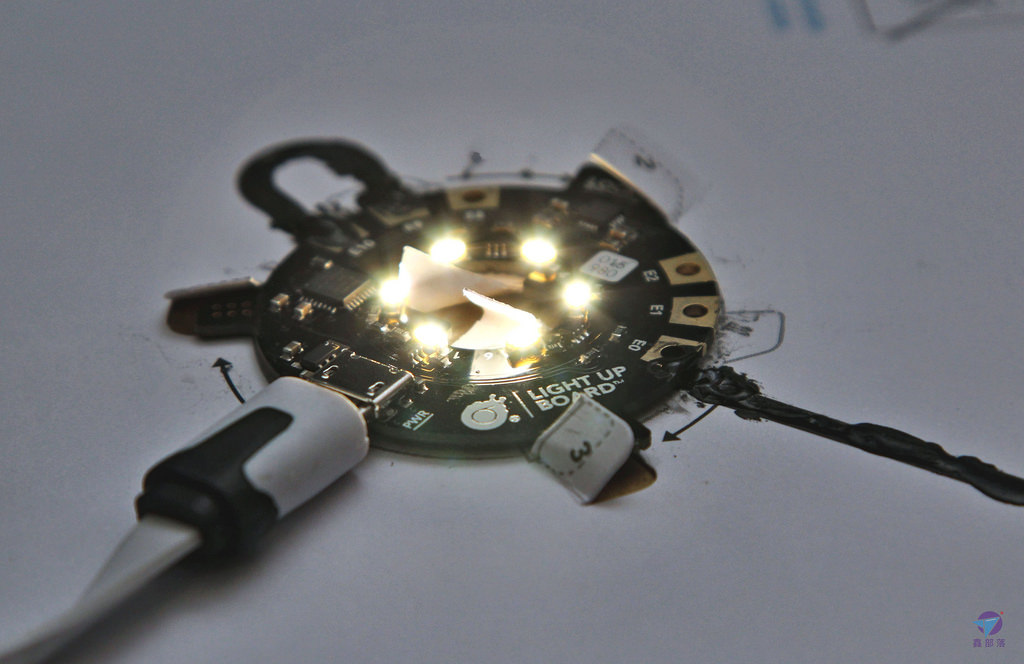

插上 USB 通電，用手指觸碰就亮，再一次熄滅，成功了!
燈罩本身的紙質相當特別，照明會透光且呈現淡淡紫色。

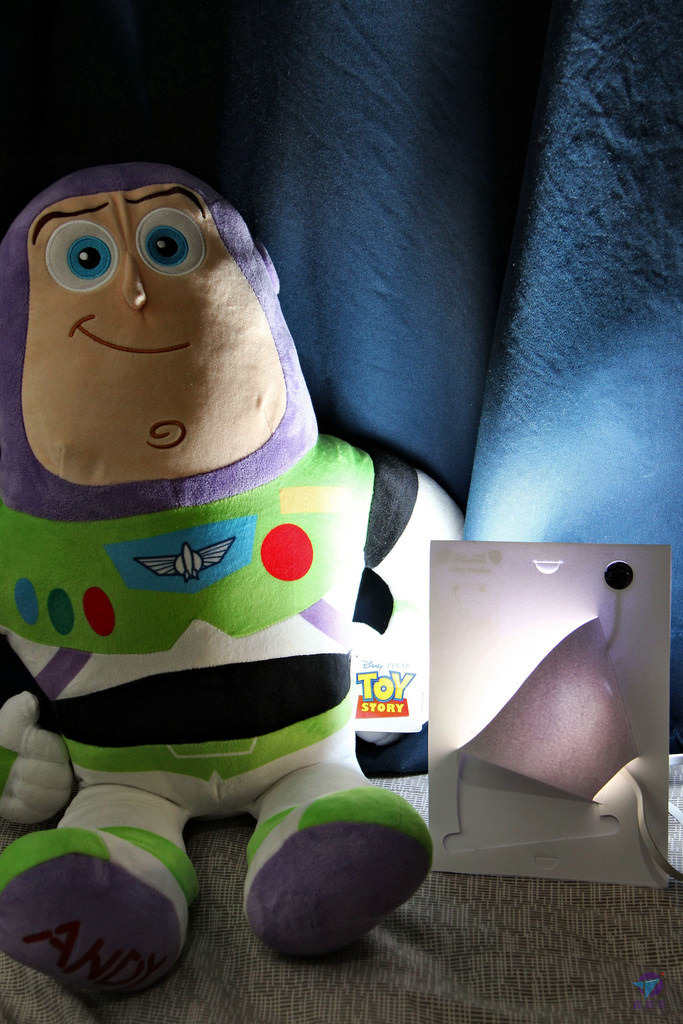

這款放床頭相當適合。
掛於牆面或放在桌面沒違和感，燈光相當柔和。

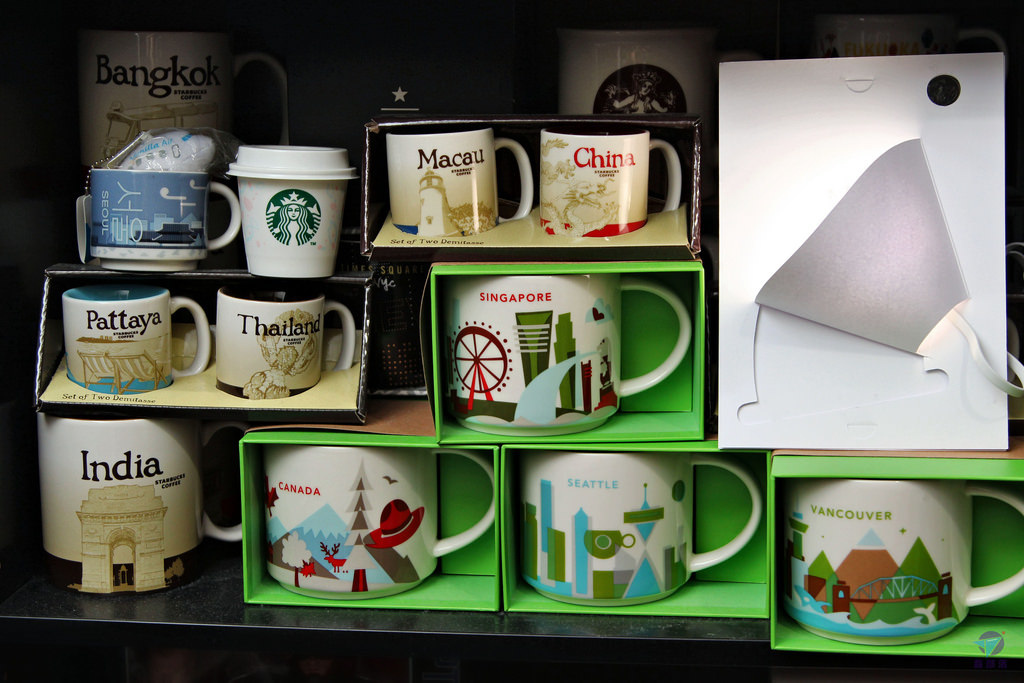

當然，擺設在封面圖的櫃架，亦相當適合。
Part 4 - 耗電瓦數測試

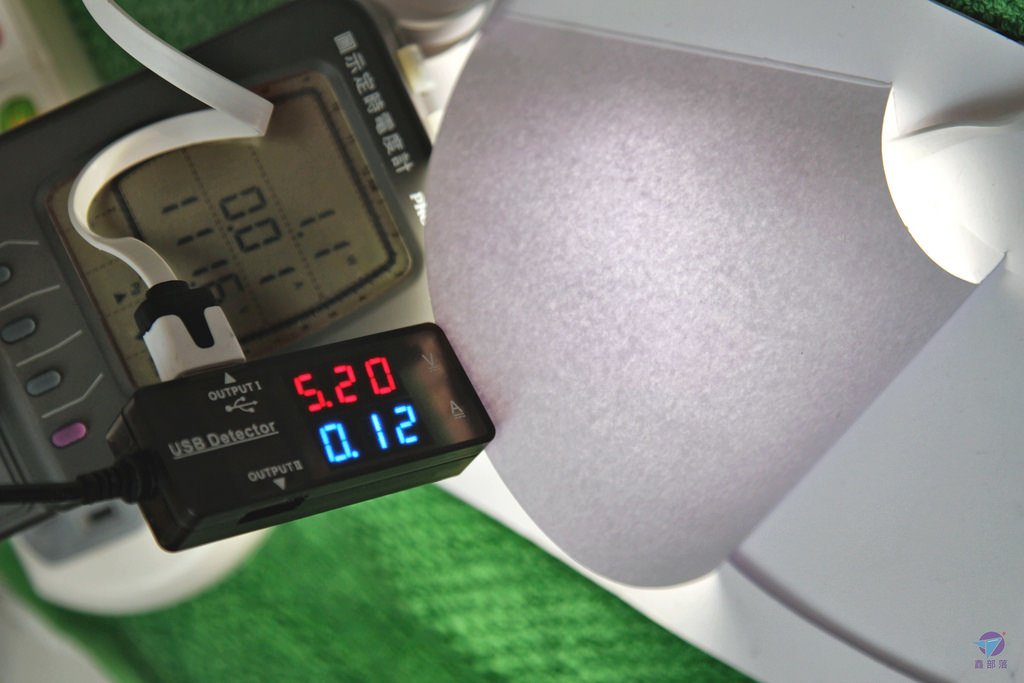

本 LED 發光模組相當省電，以觸摸燈為例，透過 USB 充電器供電，6 燈全亮大約是 5.2V,120 mA。

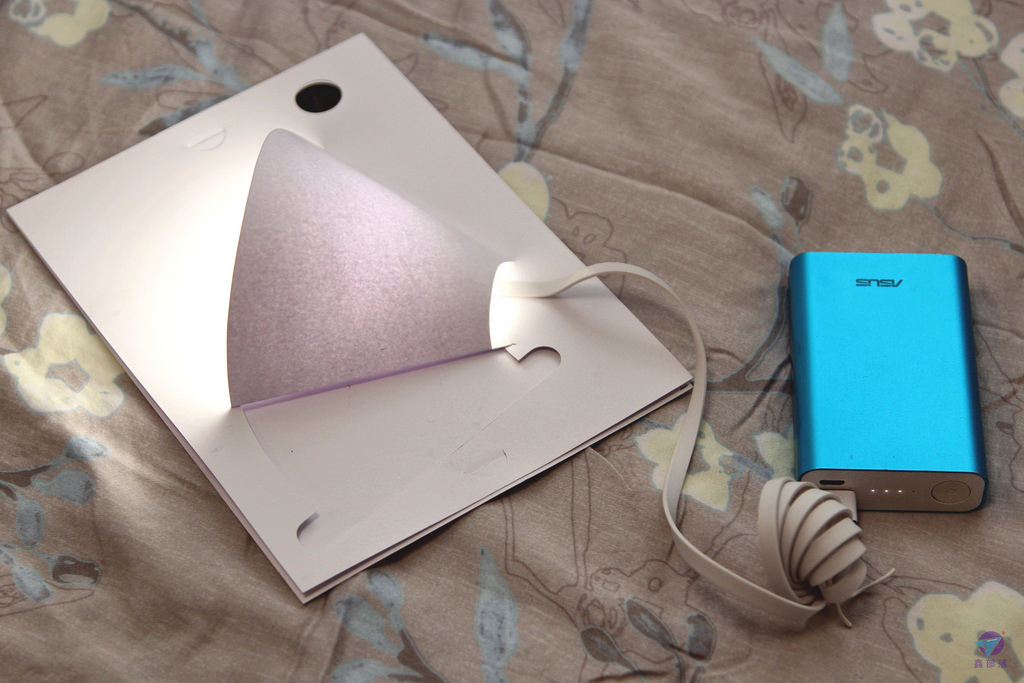

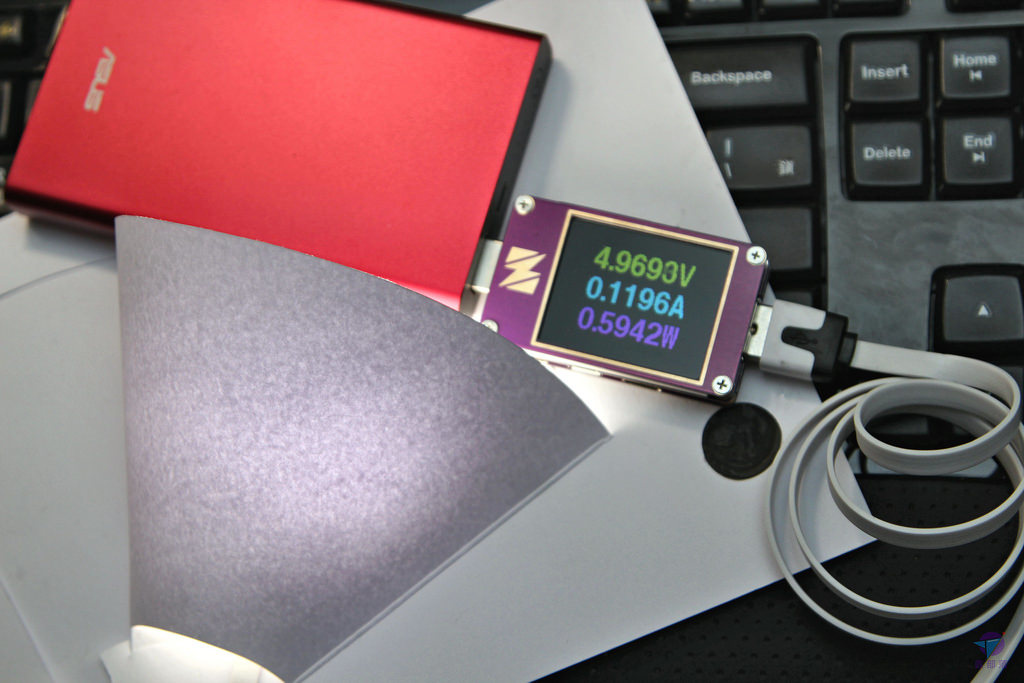

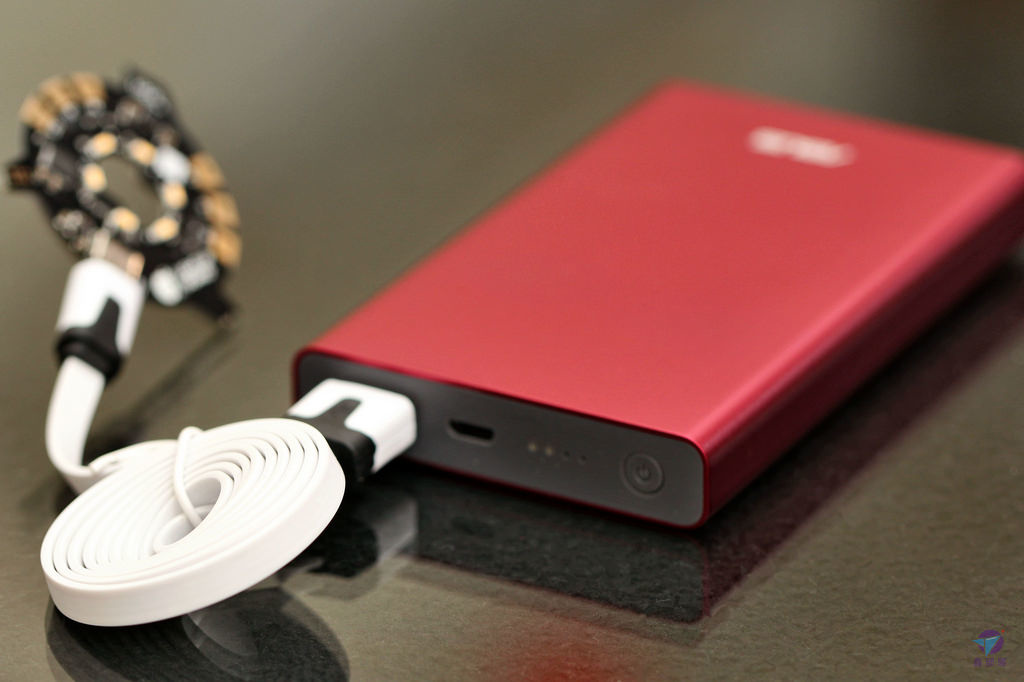

透過 USB 行動電源供電，會得到類似的數據，因為負載是同一個。
以 9600 mAh 的行動電源電容量推估，大約可點亮 80 小時。

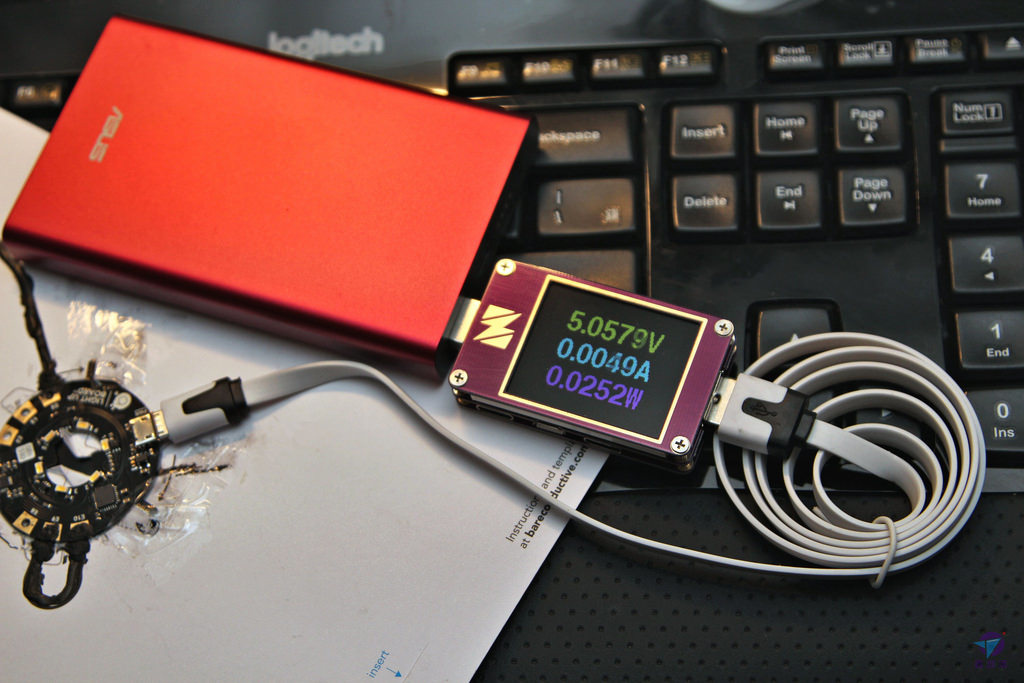

待機模式，只有 5V,5mA，靜態電流微小。
Part 5 - 挑戰另外 2 款燈吧!
能完成接觸燈，基本技巧就算掌握在手了，挑戰其他兩款燈已不是問題。

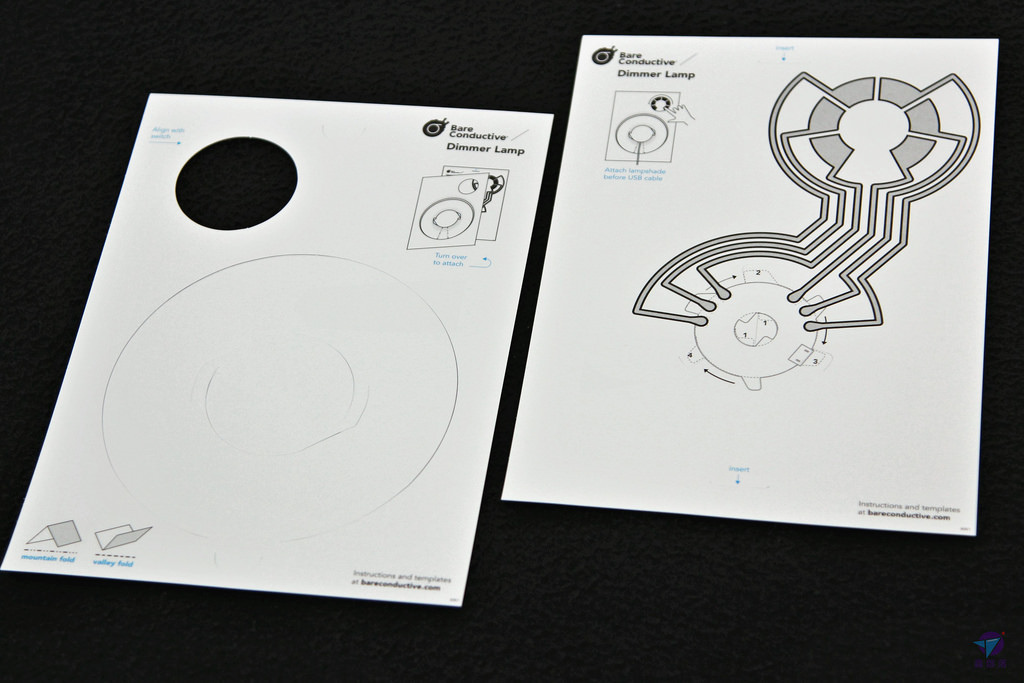

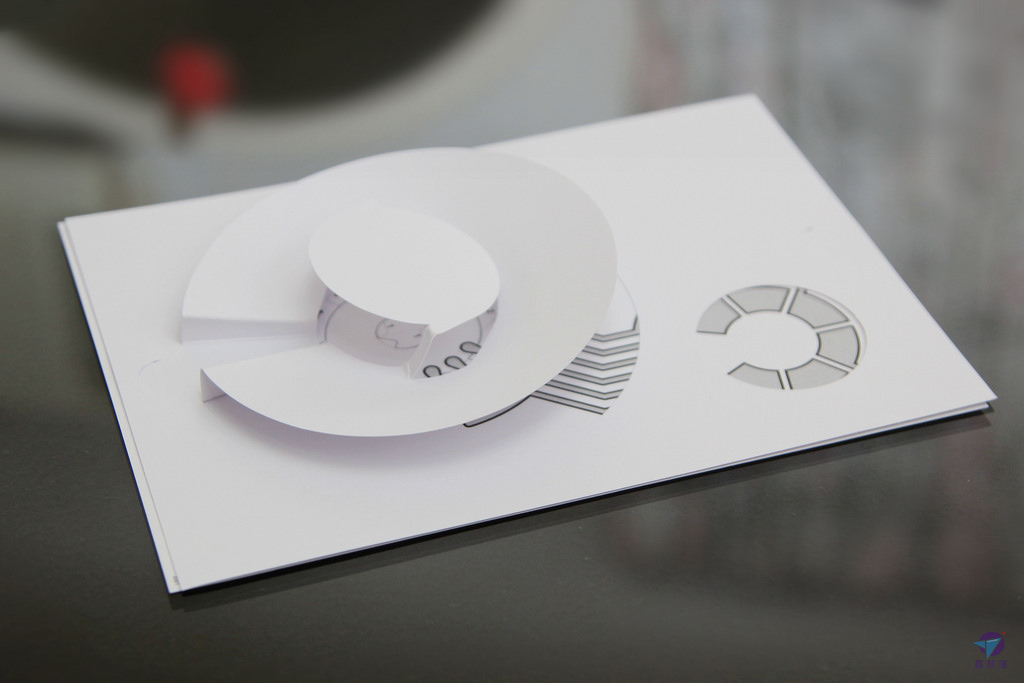

此為調光器(Dimmer Lamp)燈具模板。

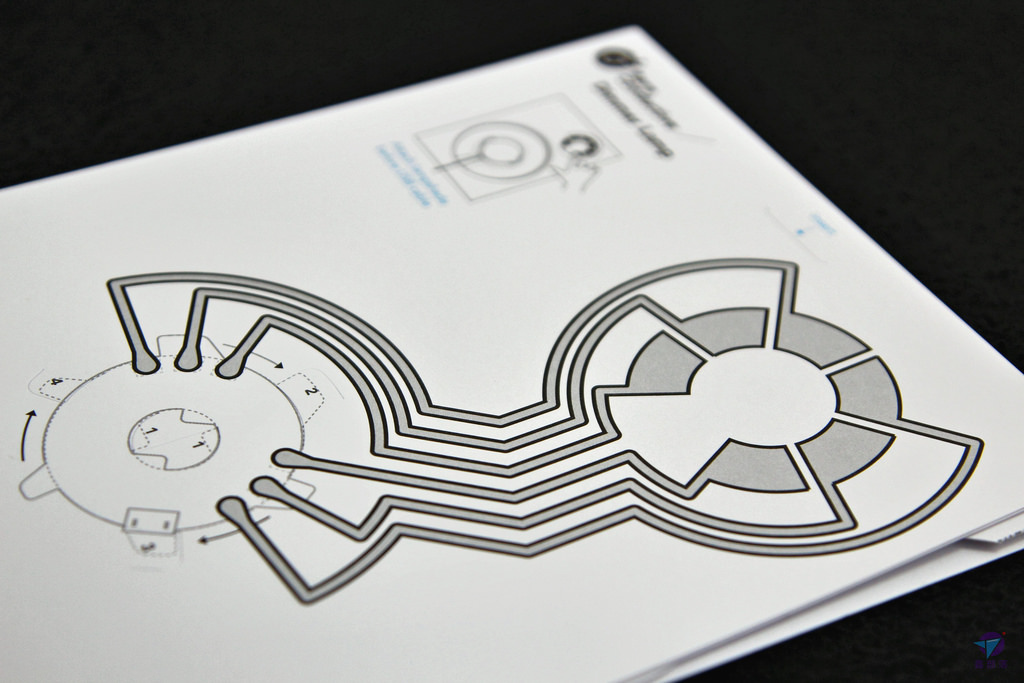

重點 1，6 個接點全都用到。
重點 2，較複雜的燈罩。

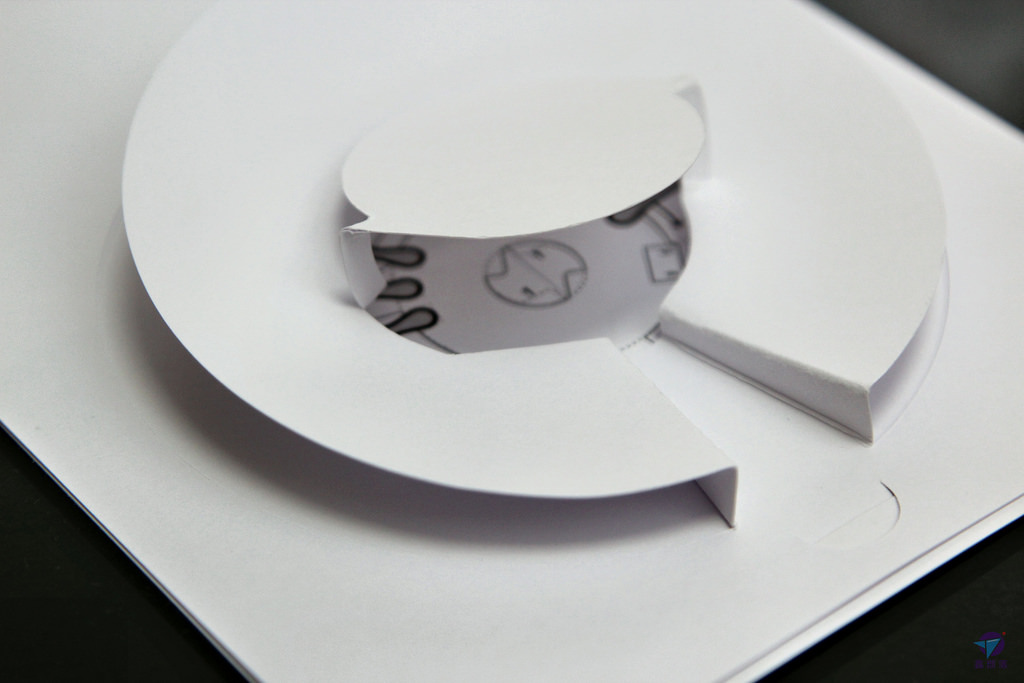

3D 式造型，需要折疊並撐起來。

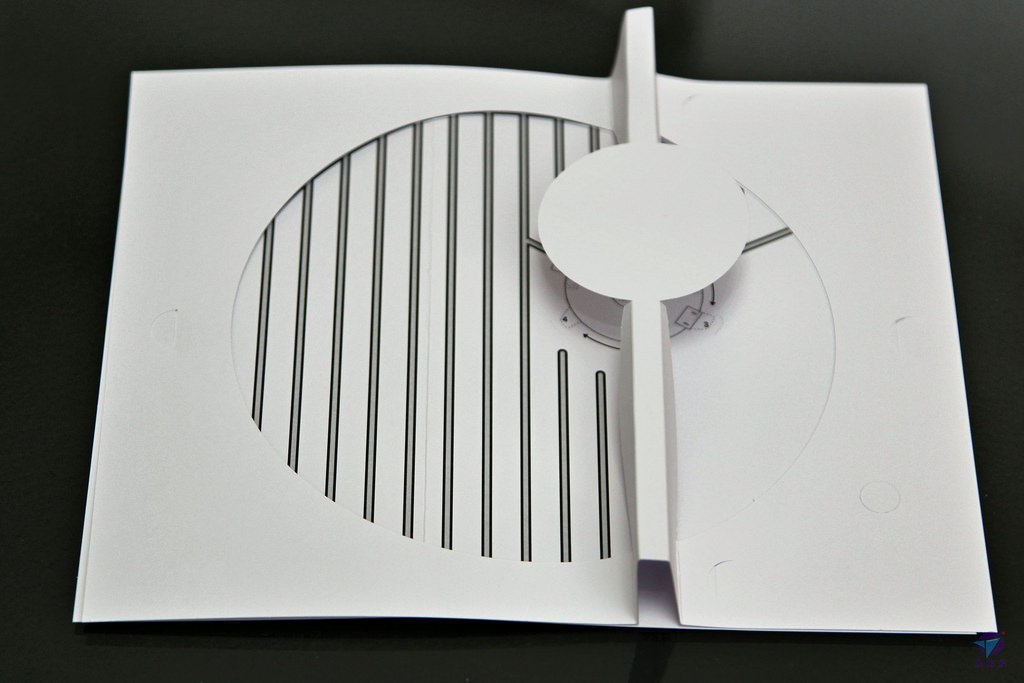

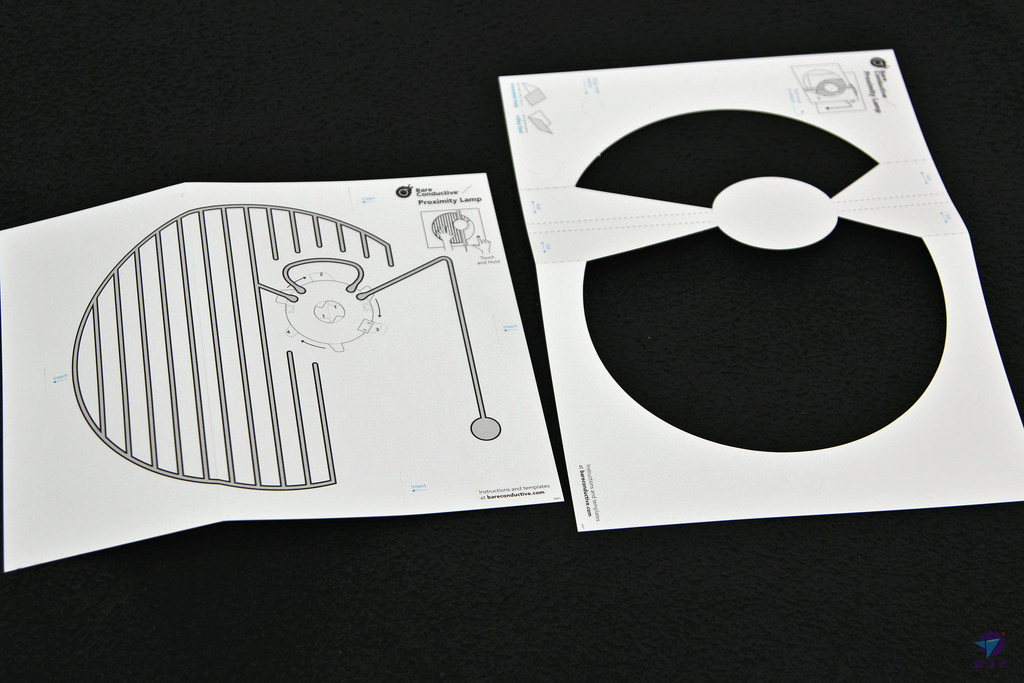

接近燈(Proximity Lamp)燈具模板。
需要畫上大量導電漆。

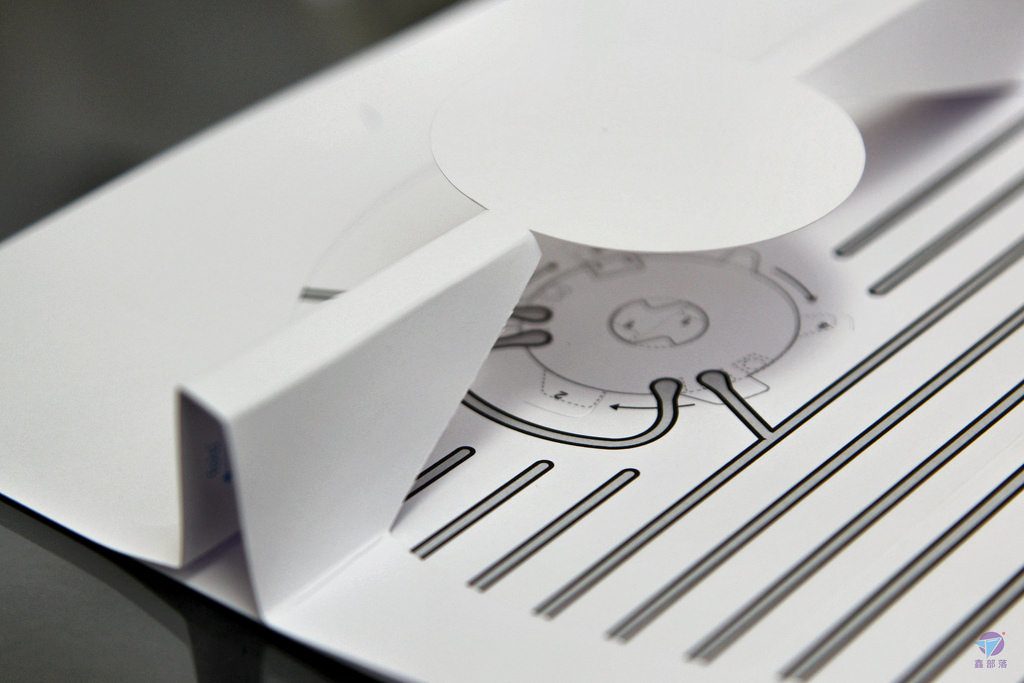

一樣是立體折疊式。
接近燈紙板面積較大，需要用到 4 個卡榫扣緊。
Part 6 - 維修與清潔
第一次製作本燈具，很可能因為塗布，或位置來回移動，讓過量導電漆造成誤接或短路現象。

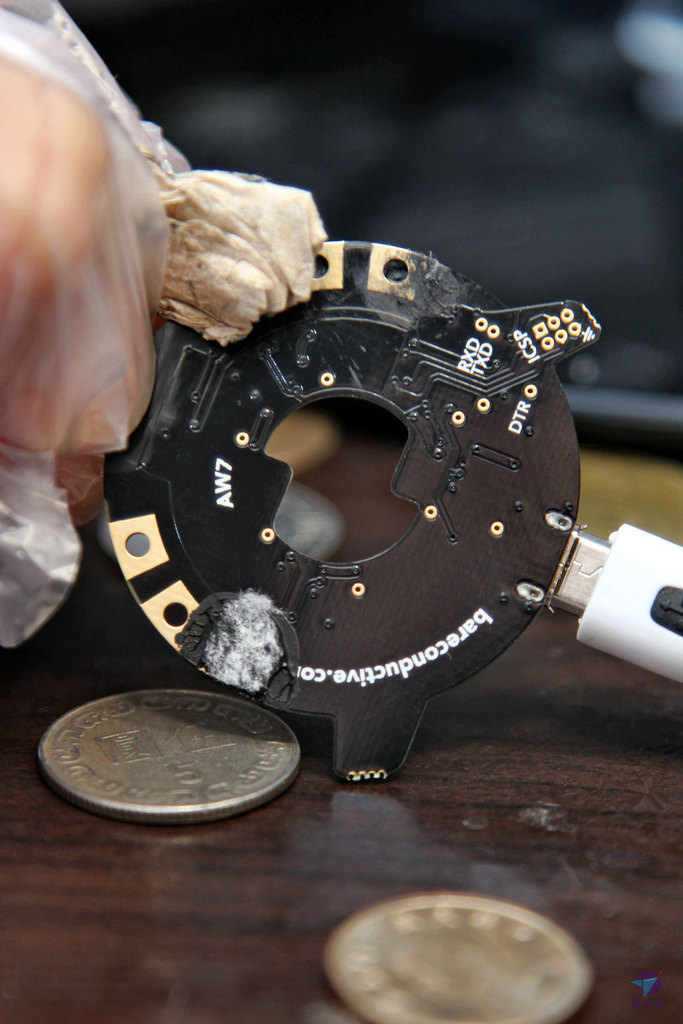

控制模組部份，用水與衛生紙擦拭多餘導電漆，就可以溶化並清除。(註: 另一端 USB 線接頭，必須從插座移除，禁止在通電下進行)
最好戴上手扒雞手套之類，以免沾黏。

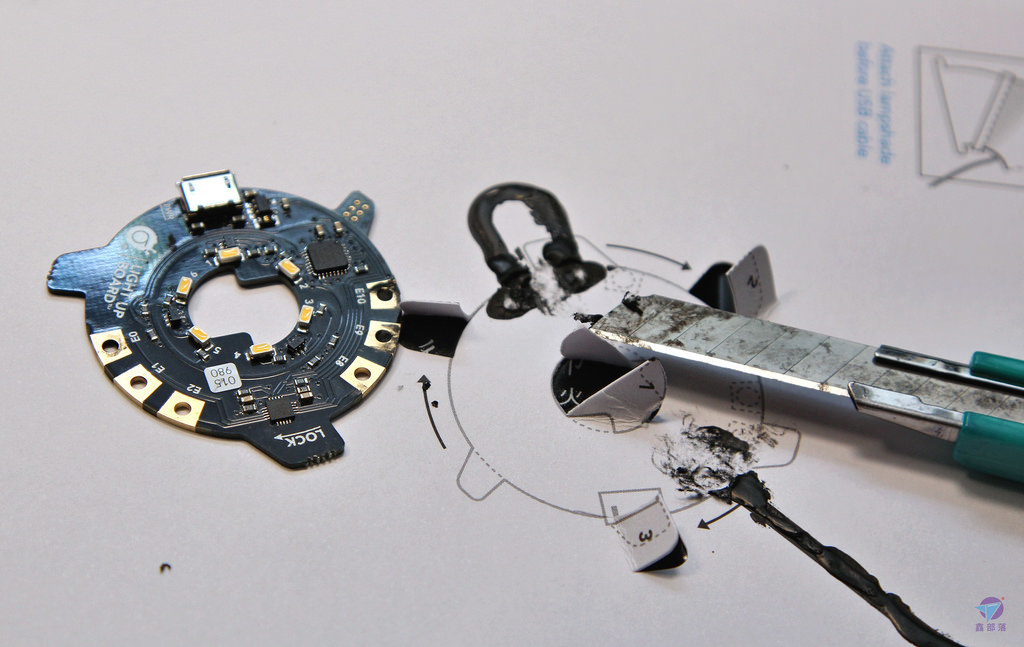

底板部份，小心地用美工刀將多餘的導電漆刮除。
重新用導電漆補上新線路，並讓它乾燥。
燈的觸控動作 OK，修護完成!
如果不小心沾上手指，可以用香皂與水清洗去除，導電漆屬於水溶性，完全不必擔心。
Part 7 - 隱藏模式
本套件的三種燈具模板，分別對應三種操作模式，然而燈光模組另有 3 種隱藏版模式。

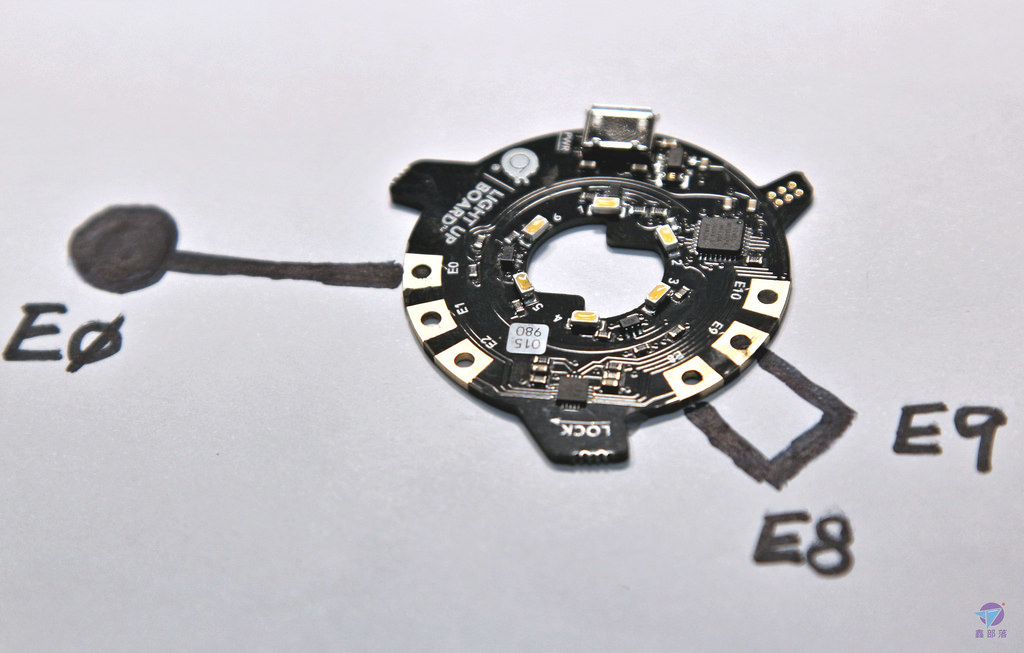

底下這一種稱為骰子模式，讓 E8 與 E9 導通，再用 E0 觸控。
每觸控一次，燈號就會依亂數變換，最後點亮不同數量的燈。可能是 2 個燈，也許是 4 個亮，如同骰子一般。

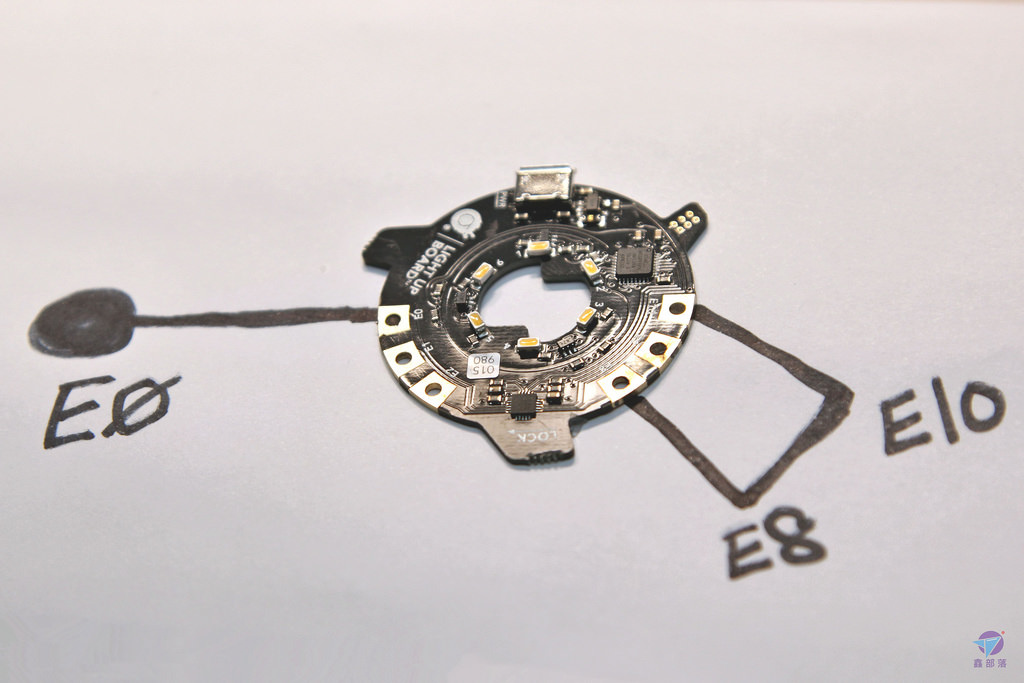

底下這一種稱為旋轉跑馬燈模式，讓 E8 與 E10 導通，再用 E0 觸發。
燈號會輪流亮起，好像在順時針追逐。

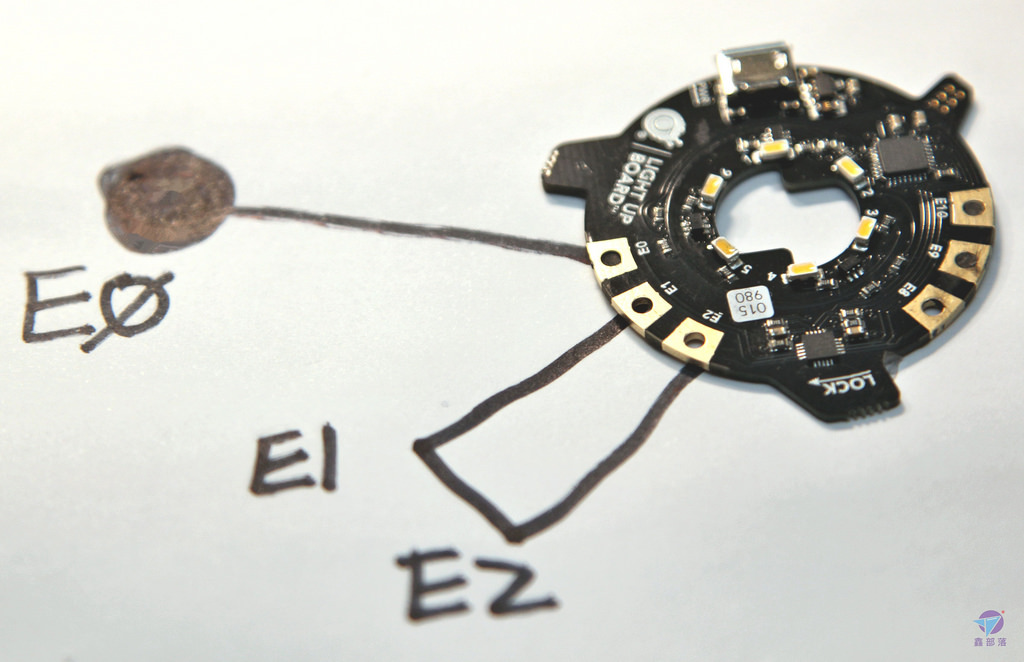

還有一種稱為蠟燭模式，讓 E1 與 E2 導通，再用 E0 觸控。
全部 LED 燈都會受到亂數控制而不定時改變燈光強弱，模擬蠟燭燈光的閃動現象。
Part 8 - 創意和巧思
現在你已經知道底板的用途了，它等於是固定燈光模組與導電漆線路的基台，所以可以拿任何紙板裁切仿製。燈罩方面，則需要多一點心思，最好從簡單對稱的先嘗試。
其他變化建議從顏色開始，用色筆上色或噴漆。貼貼紙或者裁剪以改變造型......，就能產生屬於自己的風格。
不同素材或改裝既有容器也是一個方向，這樣的壁燈將是獨一無二的。
發揮創意，想像無限!
Part 9 - 感想
其實，電子油漆對許多民眾而言，仍屬於一種新的電子材料，其特性為可導電、容易繪製、安全無毒、快乾、具水溶性......。如本文的示範，它不僅可輕鬆產生電子線路，還是一種便利的修補工具。例如: 解決遙控器按鍵不良(接觸面磨損)，或者處理電路板之冷焊等等。
這款燈具好比新世代的電子勞作套件，可經由寓教於樂的方式，啟發孩童對電子知識的一扇門。
不過，或許不需要想得這麼嚴肅, 本套至少能讓親子同樂，且成品實用，小孩大人都用得到，是有意思的 3C 小物!
