這台 Panasonic NN-S565 微波爐的 Start/啟動鍵故障了, 按下去不能讓微波爐啟動, 既沒亮燈也沒運轉。之前有感覺到接觸方面不太好, 跡象是偶爾必須用力按下啟動鍵才會動作。這個鍵太重要了, 沒有它微波爐就動不了。不難想像每用一次微波爐就得要按一次, 它的使用率居冠, 所以最容易磨損。pixnet-0073-01

試著向原廠服務中心了解, 對方回覆, 從電話描述中還不能確定是那裡壞, 也很有可能是控制板壞掉, 必須請他們派技術人員來檢查後報價。「如果現場決定不修, 會收一筆檢測費」他補充。明明是很簡單的狀況, 聽過之後好像變得複雜嚴重許多, 沒辦法, 服務中心必須以營利為目。

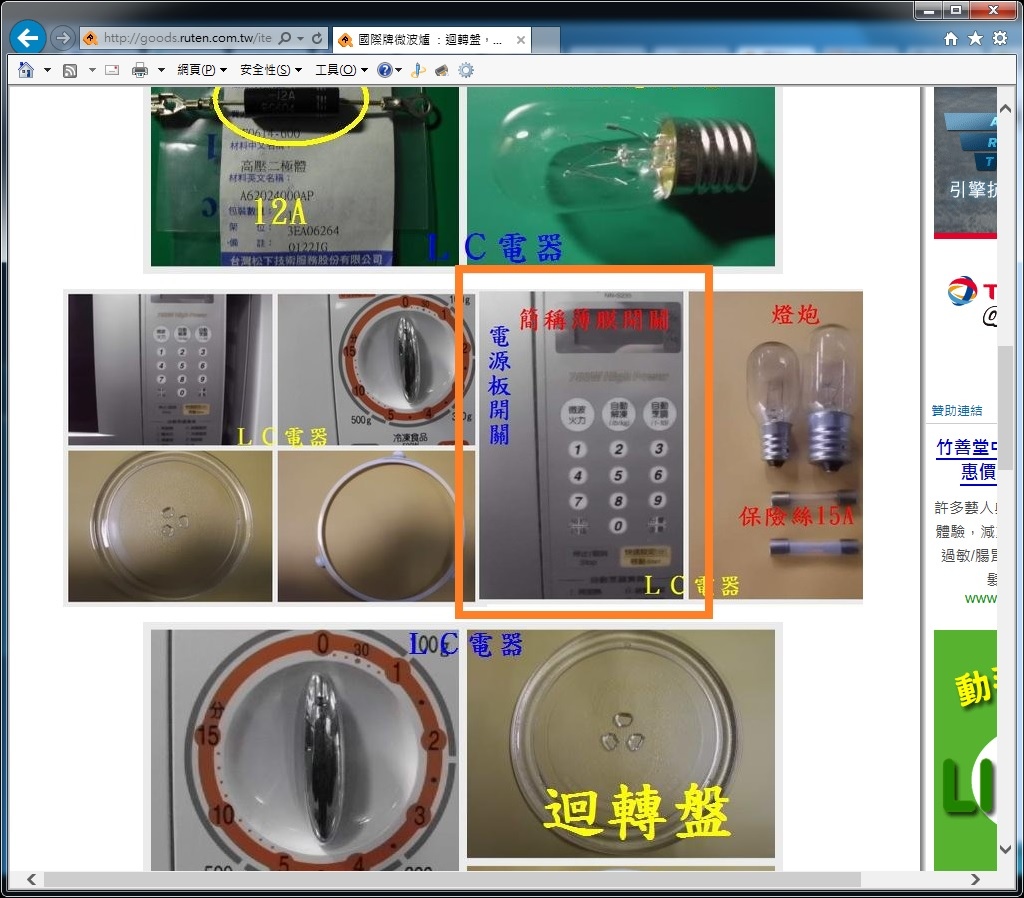

網拍上有賣家有提供薄膜開關原廠零件, 1 片 300 - 350 元不含運費, 我的需求型號有現貨。據賣家表示, 這類故障很常見, 程序上也不困難, 有點概念都能 DIY。為了安心, 先拆開微波爐外殼觀察看看, 評估對目標區域的處理是有把握的, 所以訂購了一片。pixnet-0073-12

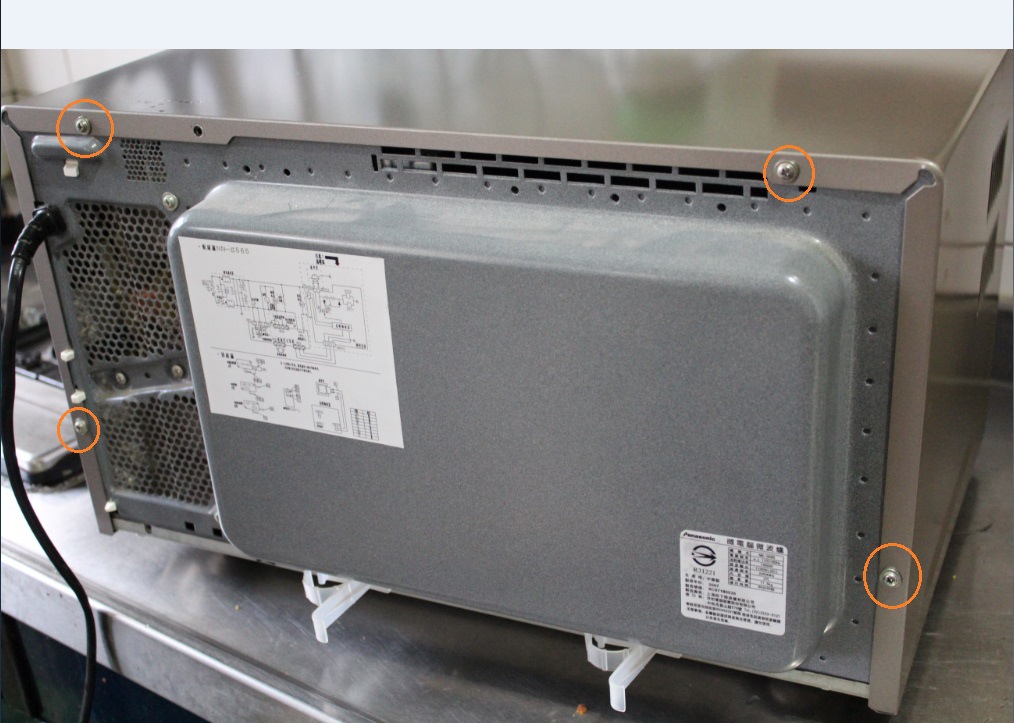

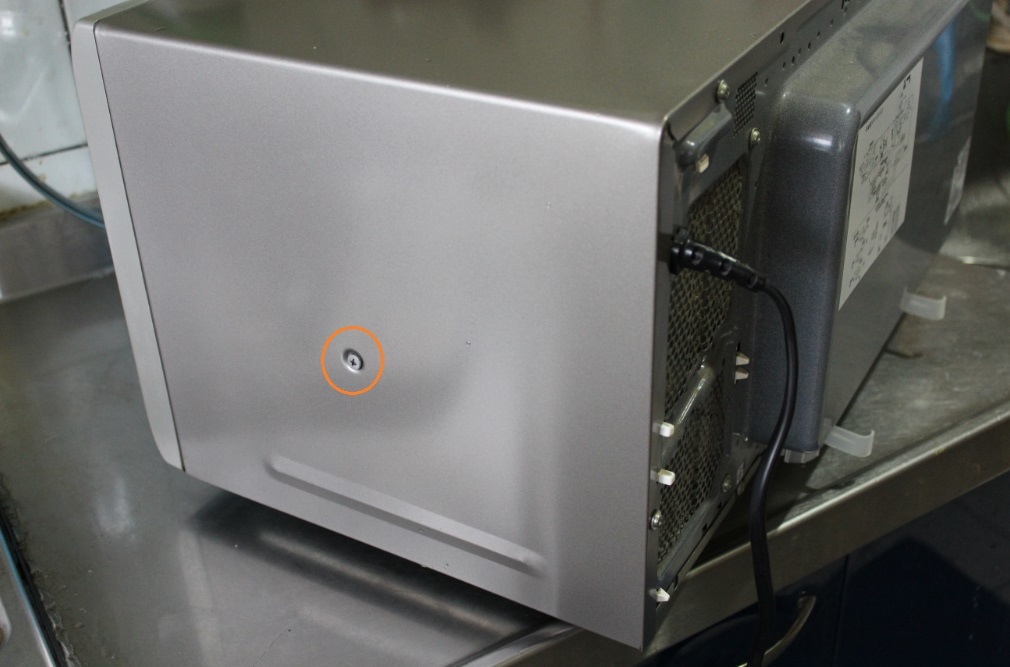

先把電源線從插座拔下, 戴上手套, 再開始作業。 這台微波爐的外殼是由 5 顆螺絲固定, 後面有 4 顆, 左側 1 顆。外殼如同是一片大ㄇ字形金屬板, 移除螺絲後, 往後抽即可取出外殼。機器背面貼了一張電路圖, 其他家電, 如冷氣, 冰箱也都會有, 不過本次不會參考到。pixnet-0073-03

pixnet-0073-04

目標區域以黃框框標示出來, 這也是主控制機板的安裝位置, 外面對應的就是操作面板(薄膜開關)。畫面中間部分, 以金屬片罩起來的是磁控管, 這區域屬於高壓電路, 所以被特別保護起來, 以防止誤觸。pixnet-0073-06

分離整個操作面板座相對會比較容易作業, 如照片所示, 座的兩邊有向下的扣件, 先往上提再往外抽, 即可取出整個組件。將主控制機板與座之間的唯一的 1 顆螺絲移開, 再慢慢鬆開 3 處一體成形的塑膠固定扣具(鈎), 便能夠進一步將主控制機板拆解出來。pixnet-0073-07

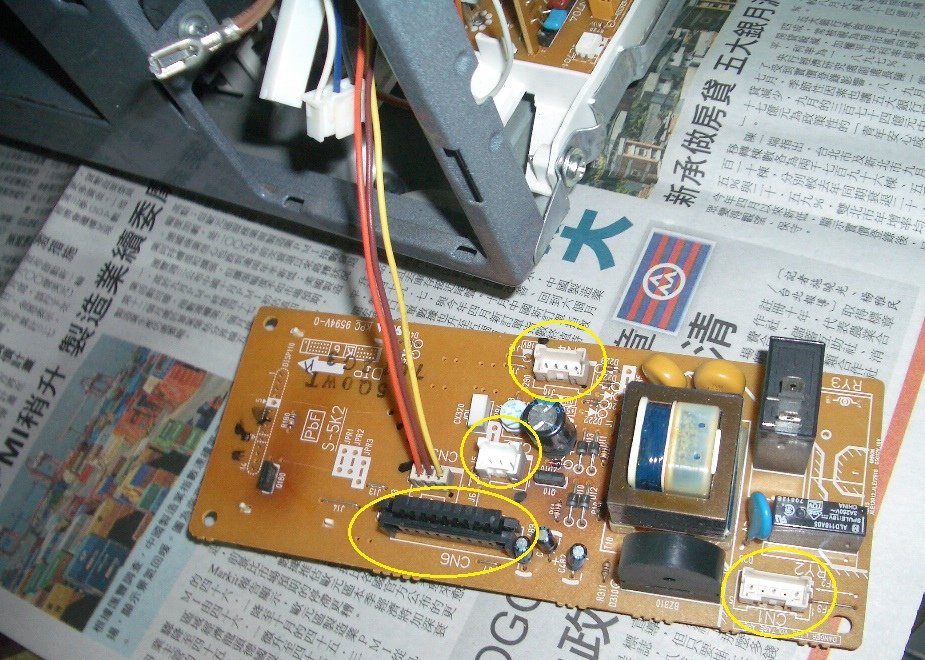

進行拆解動作前, 先拍張照片方便等下復原時可參考, 可拆卸的線路插頭應先全部拔出, 包括 CN1CN4CN6 與薄膜開關排線 。CN3 與插座的連接很緊密, 且由於它的線材比較長, 不致影響作業, 萬一硬拔造成損害不划算, 所以就不拆了。薄膜開關排線的拆法是, 同時把插座 2 邊栓鎖往內擠, 中間的夾具件就會彈出並浮出來約 0.5 cm, 之後可輕易抽出排線(本文後面還有一張更清楚的特寫照片)。pixnet-0073-08

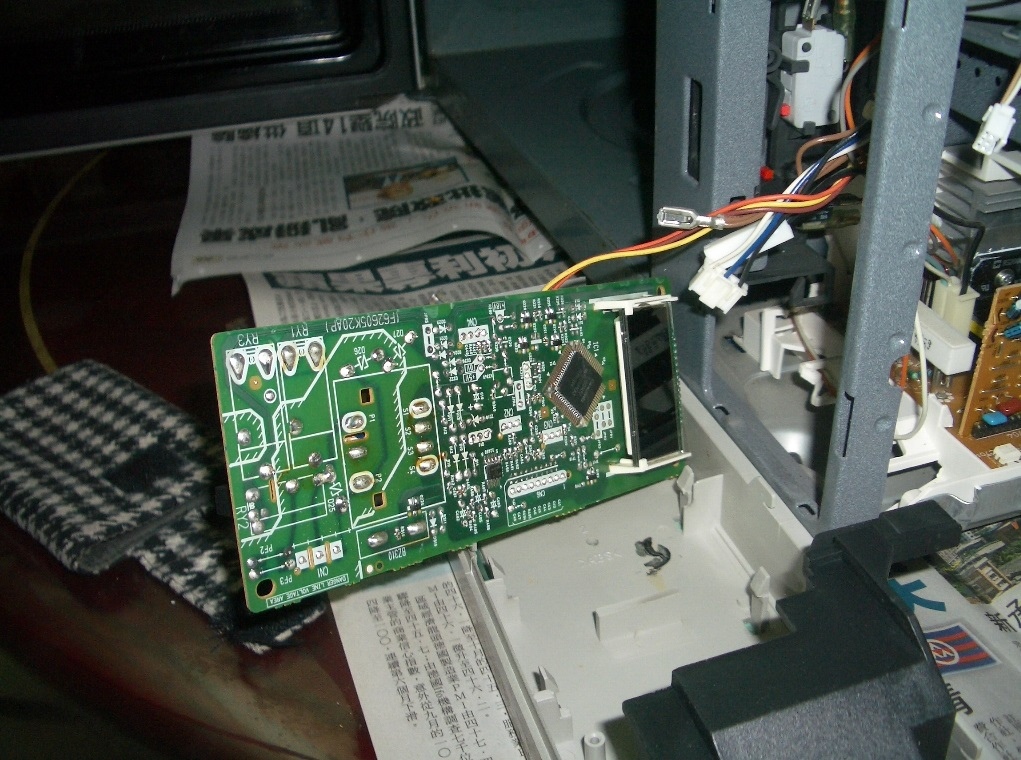

此為控制機板的另一面, LCD 顯示器與處理器都在這區域。pixnet-0073-09

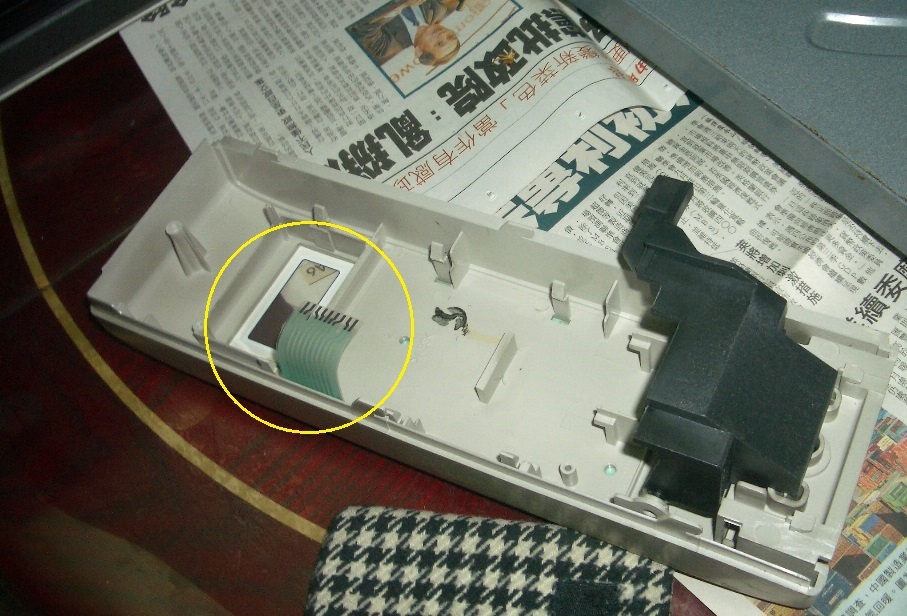

將舊薄膜開關從座的正面移除, 新薄膜開關排線由線槽穿過去, 然後撕開背膠對準位置黏著好。pixnet-0073-10

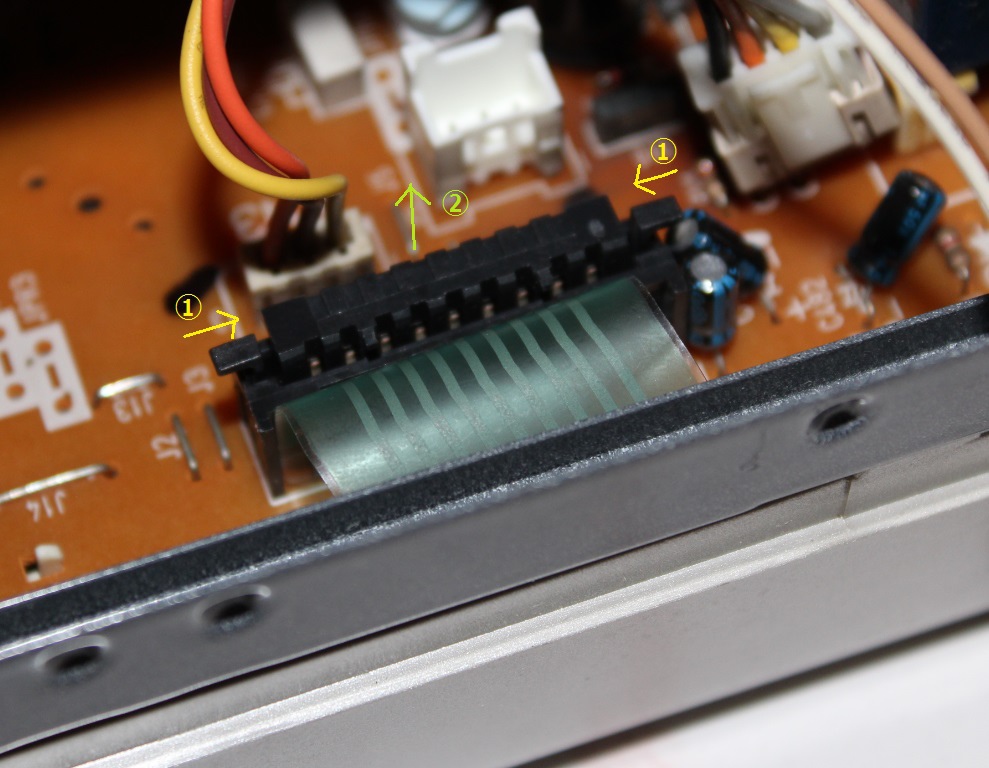

薄膜開關排線的安裝, 要確定插座已鬆脫(同時把插座 2 邊栓鎖往內擠, 中間的夾具件就會浮出來), 此時才有空間可插進排線。 排線推到底之後, 再壓下中間的夾具以完成固定。 pixnet-0073-11

依相反順序裝回所有組件, 裝上外殼, 最後測試按鍵正常無誤, 就大功告成了! 薄膜開關按久了, 很容易脫皮破損, 不美觀, 所以我另外加上一片透明膠片做加強保護, 材料亦可裁切自投影片或透明 L 夾, 再以透明雙面膠帶黏貼便可。  pixnet-0073

本次示範的機型是 Panasonic NN-S565 微波爐, 在 2013/10 月做的維修。這台到目前為止按鍵運作良好, 最近整理照片, 才想到貼文分享。Panasonic 各型號微波爐之構造大同小異, 關鍵在於是否能取得零件, 如果有料, 更換程序原則上能適用其他機種。



延伸閱讀, 微波爐維修系列文章:

#1 [家電維修DIY]松下 Panasonic 微波爐,更換軟性薄膜開關(操作面板) (NN-S565)
http://newguest88.pixnet.net/blog/post/298883522

#2 [家電維修DIY]松下 Panasonic 微波爐, 3 秒自動停機, 更換高壓繼電器 (NN-S565)
http://newguest88.pixnet.net/blog/post/298920248



本 DIY 為實際經驗分享, 沒有相關技術背景或知識的朋友, 切勿輕易嘗試, 最好回原廠服務中心或請專業人士協助
