我有1台 Firstline FF-355R 直立風扇, 擺頭不太正常, 能擺動但是角度比以前小, 只能旋轉約 45 度左右(一般風扇, 正常範圍大約是 90 度左右), 且風扇頭上傾或下傾就不能動作. 移開風扇背蓋(這通常只用一顆螺絲固定), 便可以看到擺頭機構. 因為夏天快到了, 順便把扇葉與網都拆下清洗.

風扇擺頭故障, 最常見的原因是旋轉節(或稱首部)斷裂, 讓力量無法順利傳遞. 首先確認一下擺頭機構(就風扇最後面, 有旋轉按壓鈕的位置處)是否正常, 觀察金屬拉桿是否有運作. 如果能運轉, 焦點可以全部放在旋轉節部分.

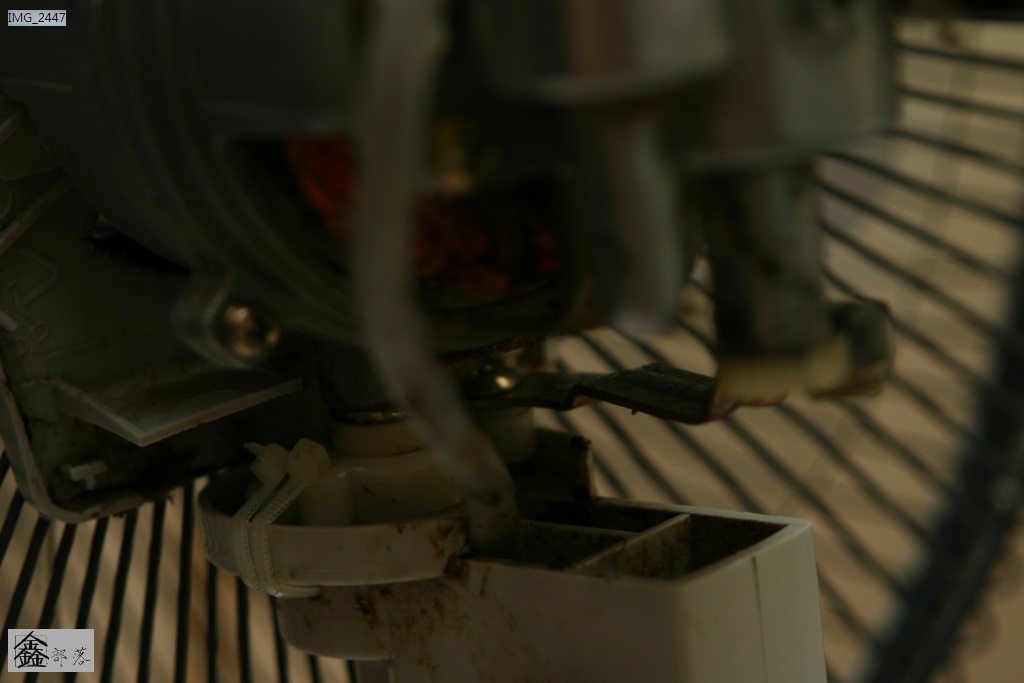

果然, 旋轉節有一個螺絲鬆脫, 且用以固定的塑膠座已破裂. 這部風扇是使用兩顆螺絲固定, 一邊是給金屬拉桿用, 一邊是固定在風扇上. 金屬拉桿這頭沒壞, 但另一頭沒有固定, 所以底座會跟著來回轉動, 金屬拉桿的推拉力量無法有效傳遞, 這解釋了此風扇能擺動但角度小的故障現象.

觀察了一下, 使用鑽孔加上束帶會是最簡單快速的修補方案. 先拔除風扇電源線, 然後在原來螺絲座直接以電鑽穿孔, 並使用兩條束帶讓固定強度加倍.



pixnet-0045-02





2017/10/31 補充, 兩條束帶撐了兩年半, 造成斷裂, 不過很夠本了.



由於鑽孔與內管(原來螺絲座)大約呈 90 度,所以把束帶尾預先折一個角度,比較容易成功.



嘗試穿 3 條線,因難度太高只好作罷,還是只能換兩條新線. 可能改善方法, 於現有位置再下面一點鑽個新孔,讓角度變大,應該比較容易穿線.



pixnet-0045

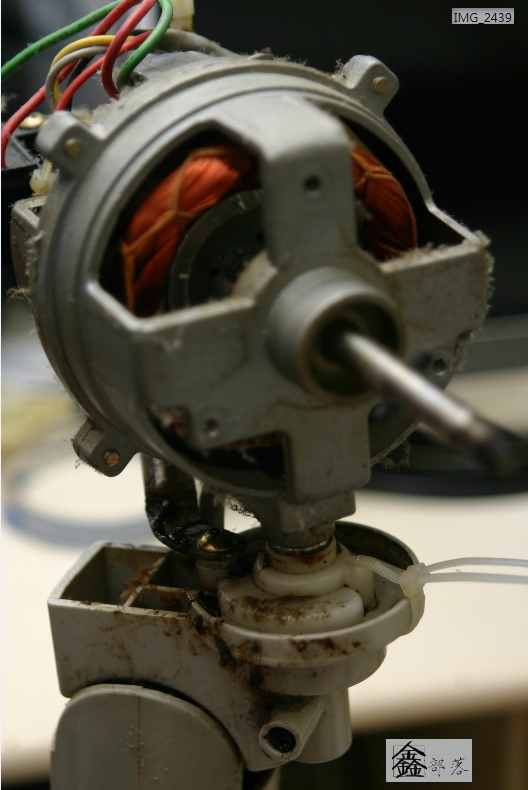

處理後, 重新插電, 裸風扇的擺頭動作已經正常. 不過, 裝上網與扇葉卻會卡到風扇柱. 原來, 擺頭機構不知何原因有位移現象, 擺頭位置已經跑掉, 重新校正是可行的但拆開調整比較麻煩, 所以改在底座解決. 方法是將束帶剪斷, 把座往逆時針方向移動約 45 度左右 , 重新鑽孔加上束帶, 讓擺頭位置不會卡到風扇柱就行了.



pixnet-0045-03



將風扇背蓋鎖回去, 便完成這次的修理.



Title: 風扇修理分享 - 擺頭故障 (旋轉節,首部斷裂)

2015/8/3 更新標題 - [家電維修DIY] 風扇修理分享 - 擺頭故障 (旋轉節,首部斷裂)
