微波爐修理家電維修松下 Panasonic 微波爐, 3 秒自動停機, 更換專用訂製款高壓繼電器(NN-S565)[家電維修DIY]

這台 Panasonic NN-S565 微波爐在 7 月中出了問題，故障前有一個跡象是，時間倒數到零竟沒有停止，微波爐仍持續運作，強制開了爐門才停。後來同樣現象沒再發生，直到兩天後障礙發生了。觀察到的異常現象如下:

(1)按下啟動/Start 鍵後，計時會倒數，不過只能持續運轉約 3 秒鐘便自動停機不動了。假設設定 1 分鐘，當秒數跳動到 57 秒，之後 LCD 顯示器就瞬間熄滅並關機了

(2)機器前 3 秒雖有啟動，燈會亮且轉盤會轉，但內部抽風扇不轉動，且磁控管似乎也沒動作。因為此時的聲音與一般正常運轉時會發出的嗯嗯嗯+轟轟轟混合音明顯不同，所以可以分辨

(3)拿一個碗，注入 1/5 滿之冷水後，放入微波爐內測試。幾次循環下來，水完全不熱，證明了磁控管沒有運作

這台微波爐採用了變頻技術，算是等級不錯的機種，大約 1 年半前也曾自行換過軟性薄膜開關(操作面板)，DIY 方面，算是熟悉的。最重要是機器本身還可以通電也能運轉，表示嚴重障礙的可能性不高，整體上評估還值得自己檢查看看。不過微波爐要天天用，可不能慢慢等，所以先買一部新機，壞機的再找時間慢慢修。

拆開看並試運轉，果然內部抽風扇沒有轉動。由於抽風扇與磁控管都同時不動，所以先排除任一單一零件故障之可能性，改聚焦在電路上。以此為中心，搭配電路圖，判斷其中最需要檢測的可疑區域，是以黃框框標示出來的範圍。

有關拆解外殼與主控制機板之詳細訊息，本文不再重複，請參考這一篇的說明: [家電維修DIY]松下 Panasonic 微波爐，更換軟性薄膜開關(操作面板) (NN-S565)。

pixnet-0074-02

檢查前，需要把電源線從插座拔下，戴上手套，再開始作業。最簡單是線材接頭，包括 CN701(由主控制機板之 CN3 延伸過來)與 CN702 (接在主控制機板之 RY1 高壓繼電器)。接頭的外觀看起來都沒鬆脫，動一動再確認接頭是穩固插緊的，重新插電再試，但毫無改善效果，一樣是 3 秒鐘自動停機。

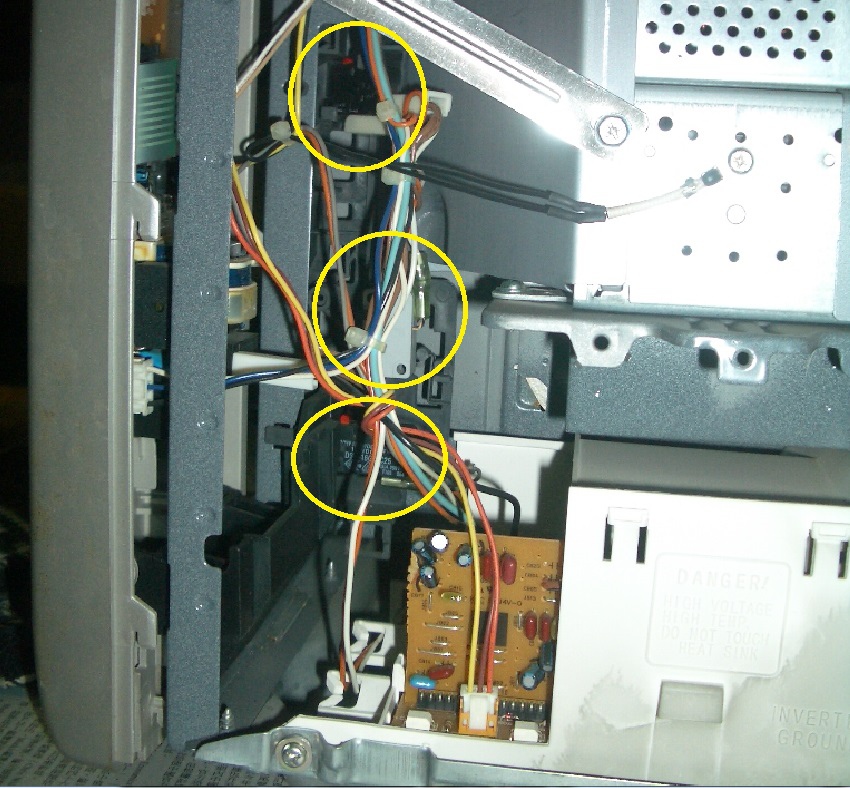

再來是微動開關，與爐門一起連動的共計有 3 個，原廠稱為初級碰鎖開關，次級碰鎖開關及短路開關。由於微動開關是機械式接觸，潛藏年久老化可能性的。將微動開關上的連接線暫時先移除 (拔接頭之前，先拍張照片方便參考)，然後用數位電表電阻檔或導通測試檔位，都可確認試微動開關之運作是否良好，觀察爐門的啟閉後，對微動開關產生 ON 或 OFF 之變化，便能判斷好壞。實測結果，這部機器的三組微動開關對於爐門之啟閉，都會正常改變狀態，所以故障點不在這裡。

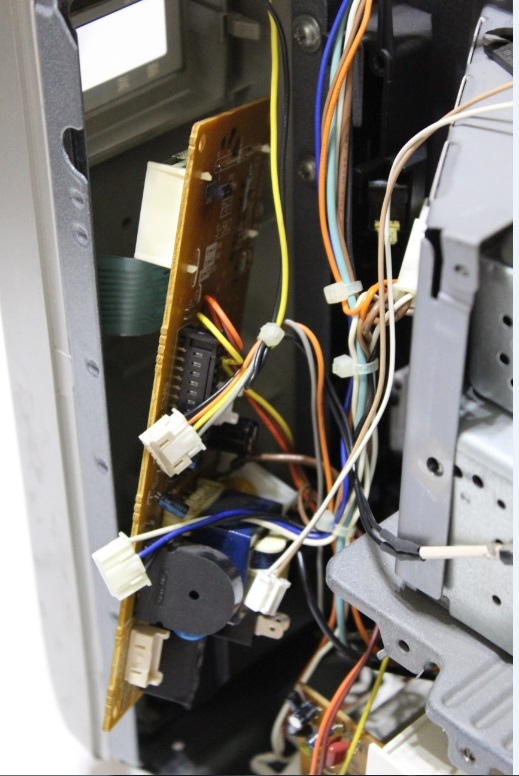

不分離整個操作面板座是可行的，將主控制機板與座之間的唯一的 1 顆螺絲移開，再慢慢鬆開 3 處一體成形的塑膠固定扣具(鈎)，便能夠將主控制機板拆解出來。

pixnet-0074-05

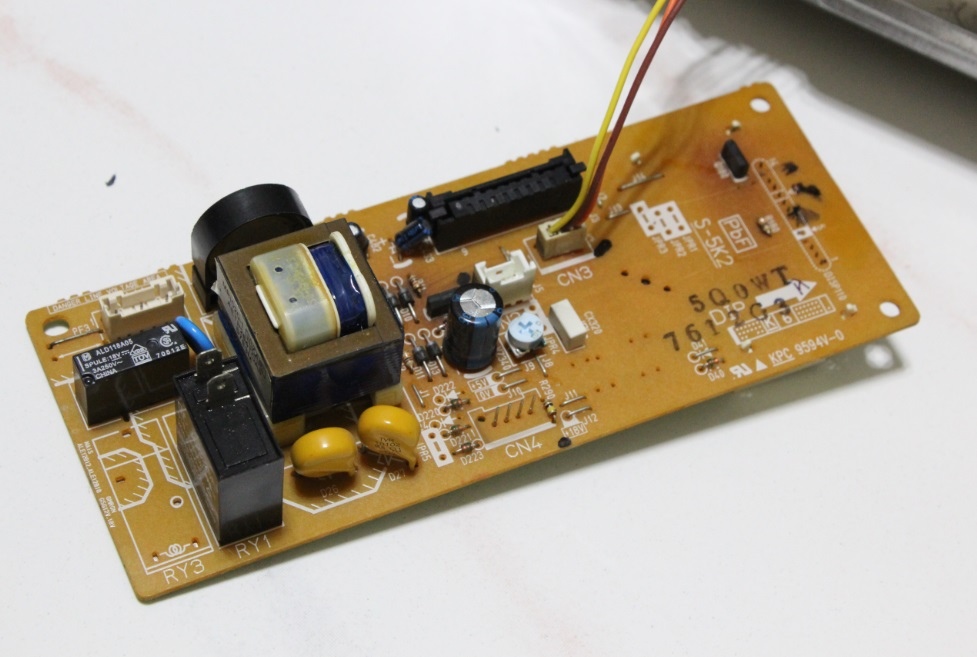

下一個可疑點比較麻煩了，它是在主控制機板之 RY1 高壓繼電器。檢修方法，可以從電路板的兩隻線圈接腳引出導線，再藉由爐波爐啟動後，該兩接線之電壓有無來判斷障礙點。如果可量到電壓，但繼電器沒動作，就是繼電器不良了。萬一量不到信號，就是主控制機板出問題了，恐怕沒辦法簡單處理了。由於接點位於主控制機板另一面，必須拔出主控制機板才能處理。

既然都要動到主控制機板，所以乾脆將高壓繼電器解焊，直接量測還比較快，省去拆拆裝裝的功夫。取下的繼電器，下方有 3 隻腳，相鄰的兩隻是線圈腳，可用 DC 驅動，第三隻腳是加強固定用。果然，加上電壓，能聽到吸磁但聲音很小，最關鍵的是輸出端仍維持開路狀態，沒有變化，所以確定是這顆零件燒壞了。
