德國林帝LINDY USB 4 Gen 3x2 PD智能電流晶片傳輸線推薦開箱 LINDY USB4 USB-C線材評價ANTHRA 92000_A、36947
以良好用戶口碑在台灣奠定知名度的 LINDY (德國林帝)，再度領先業界推出各種 USB4 Gen 3*2產品。
本文要分享的傳輸線材，涵蓋 USB 4 Gen 3，以及 USB-PD (主動晶片 100W)。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊
德國林帝LINDY USB 4 Gen 3x2 PD智能電流晶片傳輸線推薦開箱
#1 USB4 與 USB4 Version 2 (USB4 Gen 4)基本概念
#2 LINDY 92000_A、LINDY 36947 開箱
#3 ANTHRA USB 4 GEN 3X2 TYPE-C傳輸線+PD智能電流晶片，1M(92000_A)
#4 ANTHRA USB 4 GEN 3X2 TYPE-C傳輸線+PD智能電流晶片，0.8M (36947)
USB4 Gen 3x2 線材 LINDY ANTHRA 92000_A、LINDY ANTHRA 36947雙開箱
#1 USB4 與 USB4 Version 2 (USB4 Gen 4)基本概念
以下是 USB4 的基礎知識 6 大重點。
USB4 重點 1 - USB4 技術背景與 logos
USB4 是 USB 發展史上一個重要的更新，其傳輸頻寬擴展為 40 Gbit/s，進步幅度是前一版 USB 3.2 的兩倍。
此傳輸速度可滿足新一代高速裝置的 USB 架構與應用。

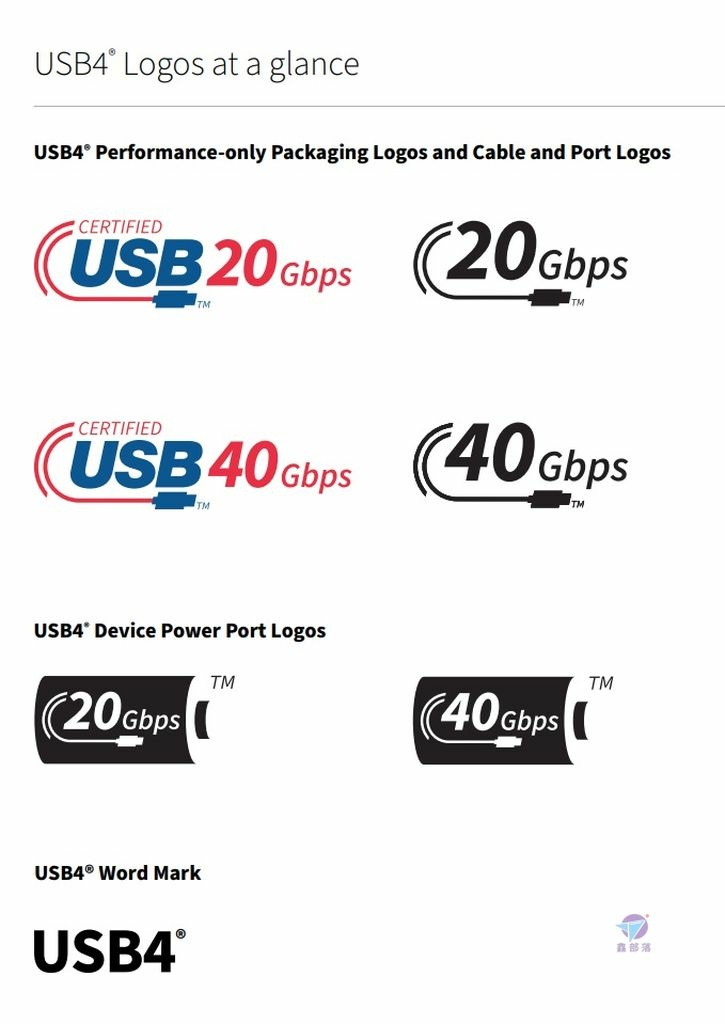

USB.org (USB-IF) 為 USB 4 的各種 logos 規定了標示與用法。包括用於包裝袋/盒、線材連接器上面、插座標示、USB-PD 裝置電源埠標示等。而且，USB 組織對於 Pantone 顏色、方向、單色(黑字)、反轉色(黑底白字)等都有嚴格規定。(以下圖片來自: 2022/1 年版的 USB4 Logo Usage Guidelines)
此外，USB-IF 已於 2022/10 公告了USB4 Version 2.0，或稱為 USB4 Gen 4。在 2023/6/30，USB 組織釋出了 USB4 Specification v2.0 規格書。
USB4 Gen 4 導入對稱與非對稱多通道技術，並搭配 PAM-3 編碼。當使用對稱多連接模式時，速度將提昇到 80 Gbps。於使用非對稱多連接模式時，則為單向 120 Gbps 與另一方向之 40 Gbps。

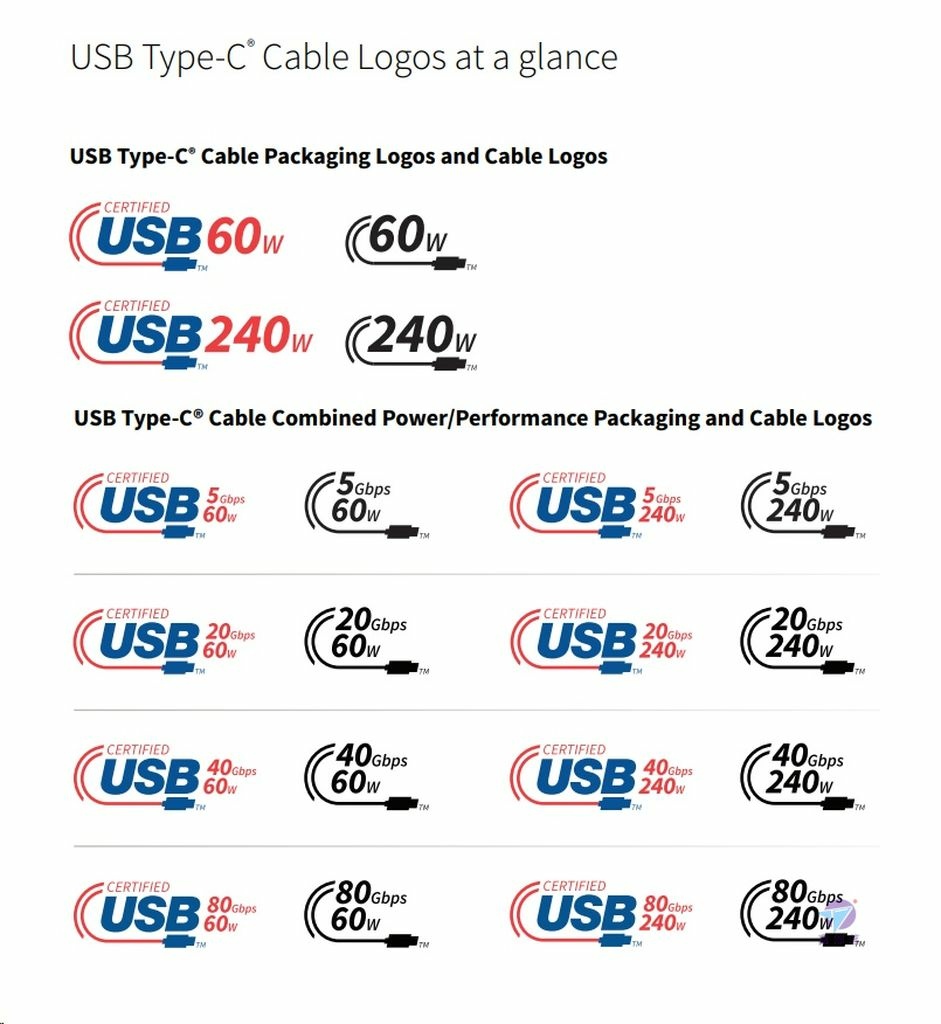

USB 組織亦釋出 USB4 Version 2.0 (USB4 Gen 4) 之相關 logos 指導說明書。版本日期為 2023/08/18。本次除了定義了最高傳輸速率，亦強制要求標示電源供電瓦數 (60W 或 240W)。
USB4 重點 2 - 架構
USB4 規格是對前一版 USB 3.2 架構之強化與擴充，它以 Thunderbolt 3 標準為基礎。

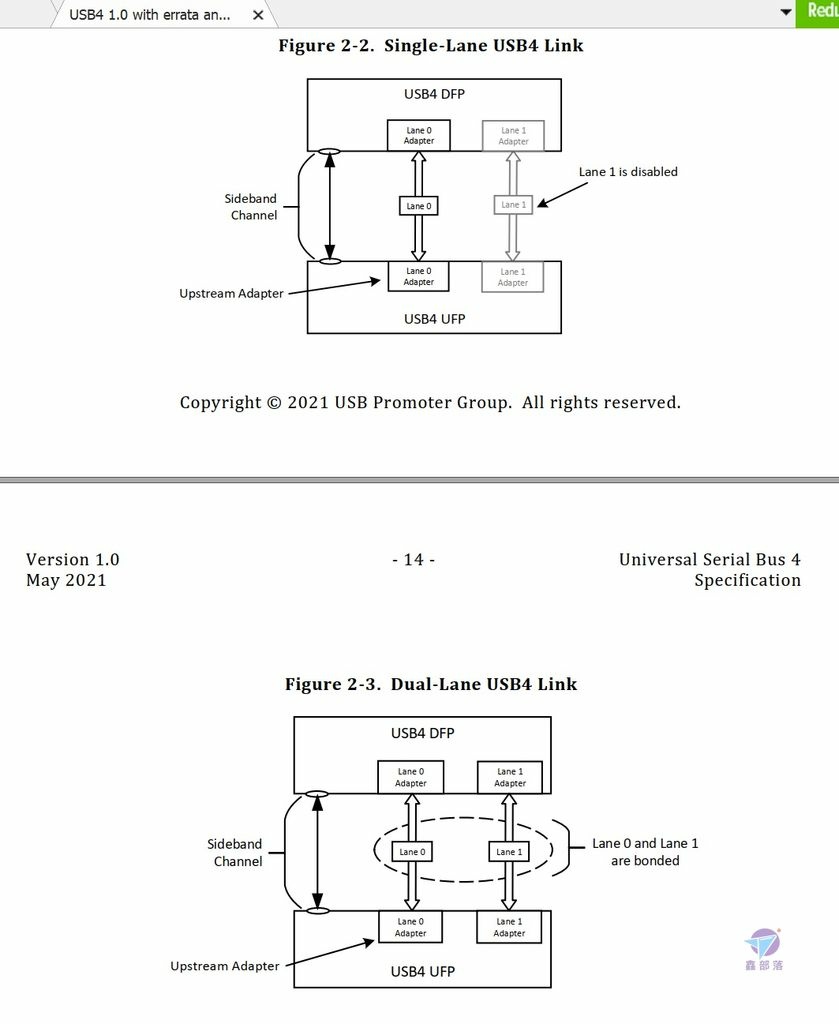

USB4 可使用單連結 (Signal-lane)或雙連結(dual-lane)。在雙連結 (two-lane) 或稱雙通路模式下，將最大頻寬提高到 40 Gbps，並實現多個同步的數據和顯示協定。註: lane 原意是巷子或車道的意思，在 USB 裡被用來表示資料傳輸路徑。
最新版本 USB4 Version 2，採用新的編碼 PAM-3，每一連結 (lane) 為 40 Gbit/s，傳輸一律採用多連結方式 (multiple lanes)。
註: PAM 為英語 Pulse-amplitude modulation 之縮寫，中譯為「脈波振幅調變」。PAM-3 意思則為「三級脈波振幅調變」 (three-level PAM)。

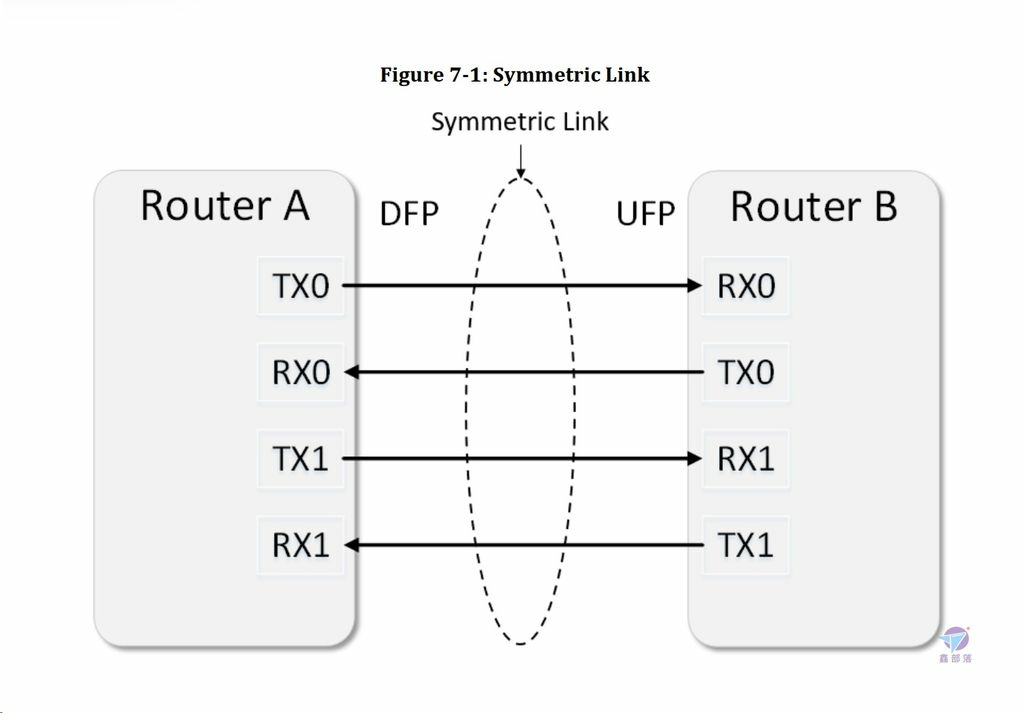

USB 4 V2 的新 Symmetric 模式，或叫做對稱多連結，可將最大頻寬提高到 80 Gbps (雙向)。

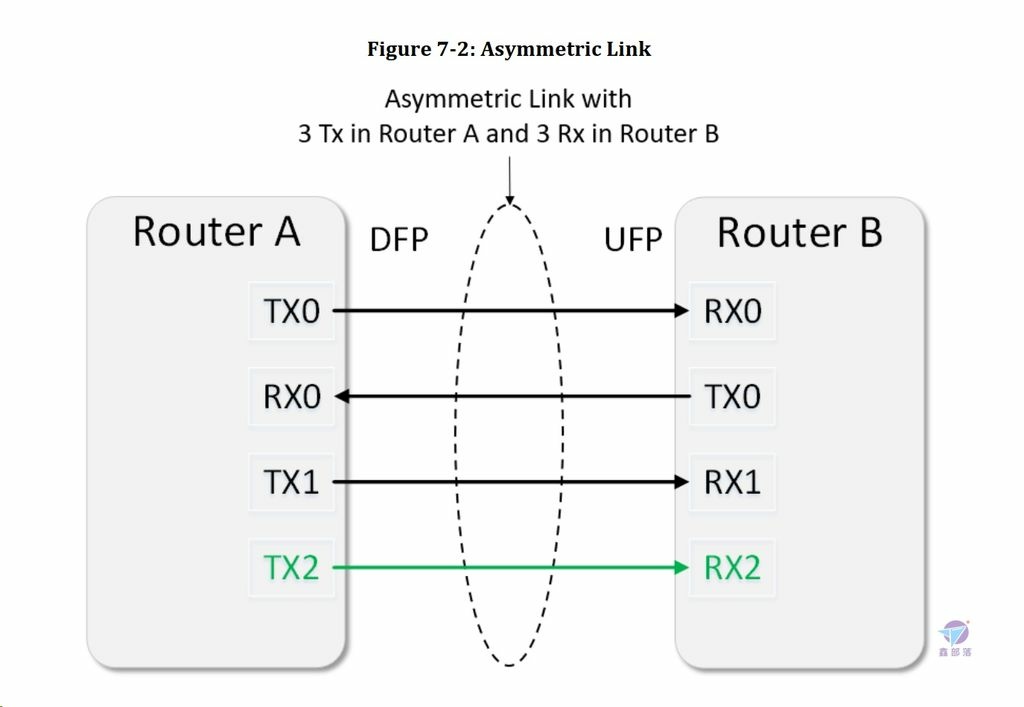

另一新的 Asymmetric 模式，或稱為非對稱連結。
它傳輸也是多連結方式 (multiple lanes)。但此模式能將一個單向傳輸頻寬提高到 120 Gbps (3對傳收)。另一個方向則為 40 Gbps (1對傳收)。此概念類似日常生活中的調撥車道。

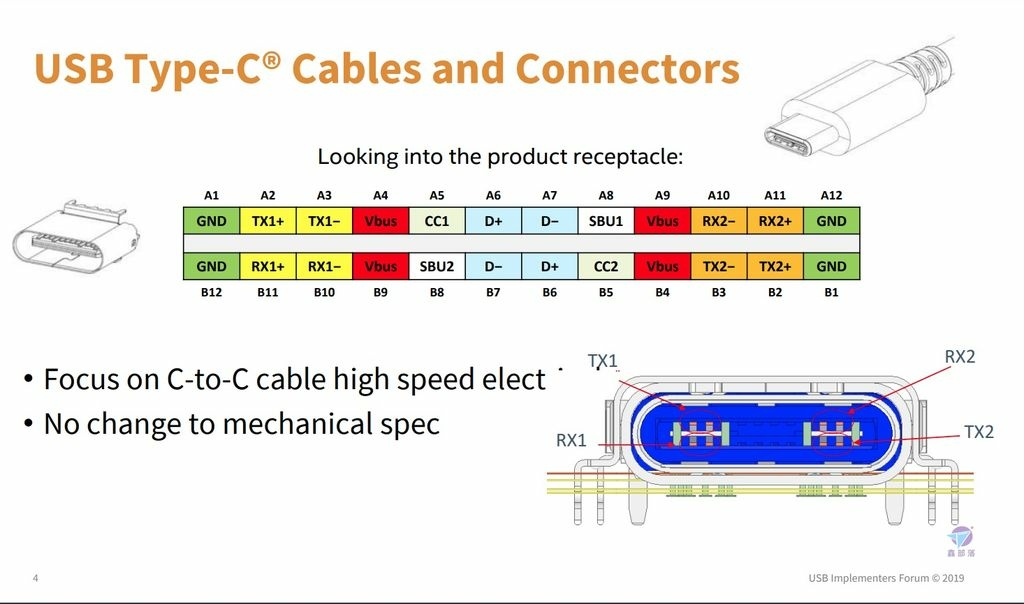

USB4 重點 3 - USB-C 接頭與線材
USB4 的接頭繼承了 USB Type-C 之設計，機械結構與接腳定義與 USB 3.2 並無差異。
不過，中間線材之規格與測試標準已經提高。不合標準的線材將無法承載規格標示傳輸速率或 USB-PD 最高瓦數。
想發揮 USB4 設備最佳效能，建議指名購買認證過的 USB 4 傳輸線。例如德國林帝LINDY，以確保傳輸線能發揮應有速度與電力瓦數。
USB4 重點 4 - 資料傳輸模式比較
USB4 具備新的 logo & 名稱，正式標示方式，USB 與 4 緊緊相連中間不使用任何空格。
從表中可以看出 USB4 Gen 2 與 USB 3.2 Gen 2 是不同的。兩者僅有傳輸速率 20 Gbps 是相同的。但，二者在電氣層上的編碼方式不同 (128b/132b vs 64b/66b)。
值得注意的是，部份模式並沒有對應的 USB-IF 名稱或 Logo。
簡單說，USB4 可支援 20 Gbps 與 40 Gbps，都有對應的 logo。
USB4 Version 2 可支援對稱傳輸 80 Gbps 與非對稱傳輸 120 Gbps + 40 Gbps，但後者屬於同一個 80 Gbps 規格標示內並沒有單獨 logo。
|
USB 2.0 to USB4 資料傳輸模式比較表 Ver.20240409 鑫部落製表 |
|||||||||||
|
USB-IF 名稱 |
Logo |
標準與名稱演進關係 |
雙連結或多連結 |
編碼 |
單連結速率 Lane Rate (Gbit/s) |
標稱速率 |
|||||
|
|
USB4 |
USB 3.2 |
USB 3.2 |
USB 3.0 |
USB 2.0 |
Gbit/s |
GB/s |
||||
|
Hi-Speed USB |
不適用 |
不適用 |
不適用 |
不適用 |
USB 2.0 |
否 (單) |
NRZI w/ bit stuffing |
0.48 |
0.48 |
0.06 |
|
|
SuperSpeed USB 5Gbps |
不適用 |
USB 3.2 Gen 1×1 |
USB 3.1 Gen 1 |
USB 3.0 |
不適用 |
否 (單) |
8b/10b |
5 |
5 |
0.625 |
|
|
SuperSpeed USB 10Gbps |
不適用 |
USB 3.2 Gen 2×1 |
USB 3.1 Gen 2 |
不適用 |
不適用 |
否 (單) |
128b/132b |
10 |
10 |
1.2 |
|
|
不適用 |
不適用 |
不適用 |
USB 3.2 Gen 1×2 |
不適用 |
不適用 |
不適用 |
是 (雙連結) |
8b/10b |
5 |
10 |
1.2 |
|
SuperSpeed USB 20Gbps |
不適用 |
USB 3.2 Gen 2×2 |
不適用 |
不適用 |
不適用 |
是 (雙連結) |
128b/132b |
10 |
20 |
2.4 |
|
|
不適用 |
不適用 |
USB4 Gen 2×1 |
不適用 |
不適用 |
不適用 |
不適用 |
否 (單) |
64b/66b |
10 |
10 |
1.2 |
|
不適用 |
不適用 |
USB4 Gen 3×1 |
不適用 |
不適用 |
不適用 |
不適用 |
否 (單) |
128b/132b |
20 |
20 |
2.4 |
|
USB 20Gbps |
USB4 Gen 2×2 |
不適用 |
不適用 |
不適用 |
不適用 |
是 (雙連結) |
64b/66b |
10 |
20 |
2.4 |
|
|
USB 40Gbps |
USB4 Gen 3×2 |
不適用 |
不適用 |
不適用 |
不適用 |
是 (雙連結) |
128b/132b |
20 |
40 |
4.8 |
|
|
USB 80Gbps |
Certified USB 80 Gbps |
USB4 Gen 4 |
不適用 |
不適用 |
不適用 |
不適用 |
對稱 |
PAM-3 |
40 |
80 |
9.6 |
|
不適用 |
不適用 |
USB4 Gen 4 |
不適用 |
不適用 |
不適用 |
不適用 |
非對稱 |
PAM-3 |
40 |
120 |
14.4 |
USB4 重點 5 -支援的傳輸模式
以下是 USB4 端點支援的傳輸模式一覽表，包含主機、集線器、週邊裝置。
USB4 支援數種資料傳輸模式，但有部份是選用或不適用(不提供)的。
USB4 本身並沒有提供任何通用的數據傳輸機制，或像 USB 3.x 那樣的設備類別。
它透過隧道傳輸協定方式 (tunneling) 承載其他協定，如 USB 3.2、DisplayPort，以及可選用的 PCIe。
對於主機來說，只要導入 USB4，它的 USB4 埠便一定得支援 USB-C DisplayPort Alternate Mode 與 Tunneled DisplayPort 等，但 USB-C Thunderbolt Alternate Mode 則為選用。
對於集線器而言，它的 USB4 埠需要支援 USB-C Thunderbolt Alternate Mode 與 Tunneled PCI Express 等。
週邊裝置則是選用項目居多。
|
USB4 支援的資料傳輸模式 Ver.20240409 鑫部落製表 |
|||
|
模式 Mode |
主機 Host |
集線器 Hub |
週邊裝置 |
|
傳統的 USB 1.0 到 2.0 |
是 |
是 |
是 |
|
USB4 Gen 2 傳輸 |
是 |
是 |
是 |
|
USB4 Gen 3 傳輸 |
選用 |
是 |
選用 |
|
USB4 Gen 4 傳輸 |
選用 |
選用 |
選用 |
|
Tunneled USB 3.2 Gen 2x1 (10 Gbit/s) |
是 |
是 |
選用 |
|
Tunneled USB 3.2 Gen 2x2 (20 Gbit/s) |
選用 |
選用 |
選用 |
|
Tunneled USB 3.0 Gen T(10-80 Gbit/s) |
選用 |
選用 |
選用 |
|
Tunneled DisplayPort |
是 |
是 |
選用 |
|
Tunneled PCI Express |
選用 |
是 |
選用 |
|
Host-to-Host communications |
是 |
是 |
不適用 |
|
USB-C DisplayPort Alternate Mode |
是 |
是 |
選用 |
|
USB-C Thunderbolt Alternate Mode |
選用 |
是 |
選用 |
|
其他 USB-C Alternate Modes |
選用 |
選用 |
選用 |
USB4 重點 6 - USB Power Delivery (USB-PD)
供電方面，USB4 要求使用 USB PD (USB Power Delivery)，中譯「USB電力輸送」或「USB快充」都有人用。
USB4 在連接建立前，需要先完成 USB Power Delivery (USB PD) 協商。USB4 電源的每個介面必須提供至少 7.5W（5V，1.5A）的供電。在 USB PD 協商之前，USB4 裝置的耗電需要小於 250mA（預設）、1.5A 或 3A，5V（取決於 USB-C 電阻配置）。
在 USB-PD 3.0 中最大充電功率之規格依然為 100 瓦 不變 (20V@5A)。
進入 USB-PD 3.1 之後，快充規範被劃分成標準功率範圍和擴展功率範圍兩個區間。並新增 28V、36V、48V 三個電壓於擴展功率範圍內。
其中的「標準功率範圍」(SPR，Standard Power Range)，就是對應 USB PD 3.0 標準，最高 100W。
若使用 USB PD 之「擴展功率範圍」(EPR，Extended Power Range)，則最多可提供 240 瓦的功率 (5安培@48伏) 。
|
USB Power Delivery (USB PD) 2.0/3.x 的電力規則 版本20240409 鑫部落製表 |
||||||||
|
功率 |
最低 USB-C |
以下各電壓條件下之電流安培數 (A) |
||||||
|
+5 V |
+9 V |
+15 V |
+20 V |
+28 V |
+36 V |
+48 V |
||
|
0.5–15 |
至少可支援 60W |
0.1–3.0 |
不適用 |
不適用 |
不適用 |
不適用 |
不適用 |
不適用 |
|
15–27 |
不適用 |
1.67–3.0 |
||||||
|
27–45 |
不適用 |
1.8–3.0 |
||||||
|
45–60 |
不適用 |
2.25–3.0 |
||||||
|
60–100 |
5 A，or 100 W |
不適用 |
不適用 |
不適用 |
3.0–5.0 |
不適用 |
不適用 |
不適用 |
|
100–140 |
240 W |
不適用 |
不適用 |
不適用 |
不適用 |
3.57–5.0 |
不適用 |
不適用 |
|
140–180 |
不適用 |
3.89–5.0 |
||||||
|
180–240 |
不適用 |
3.75–5.0 |
||||||
#2 LINDY ANTHRA 92000_A & LINDY ANTHRA 36947 開箱

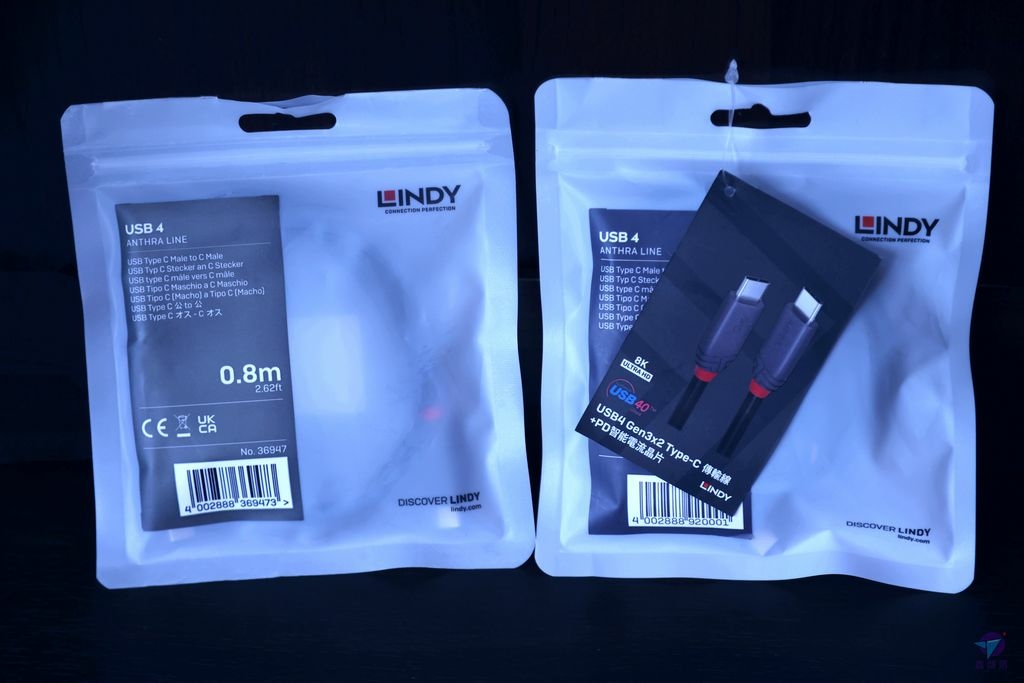

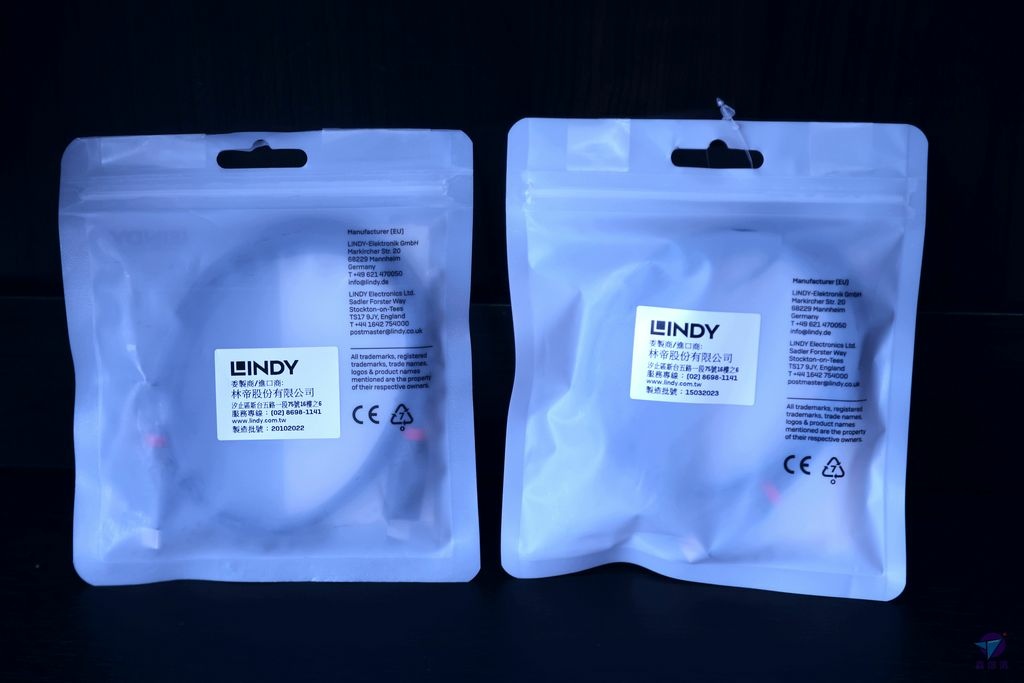

經典的 LINDY 霧白色包裝袋，比坊間一般透明袋有質感。
看封面貼紙與吊卡便能了解本產品之主要特色，方便選購時之參考。
這兩條 LINDY 傳輸線都是 USB4 Gen 3x2，意思說最高傳輸均支援 40 Gbps。

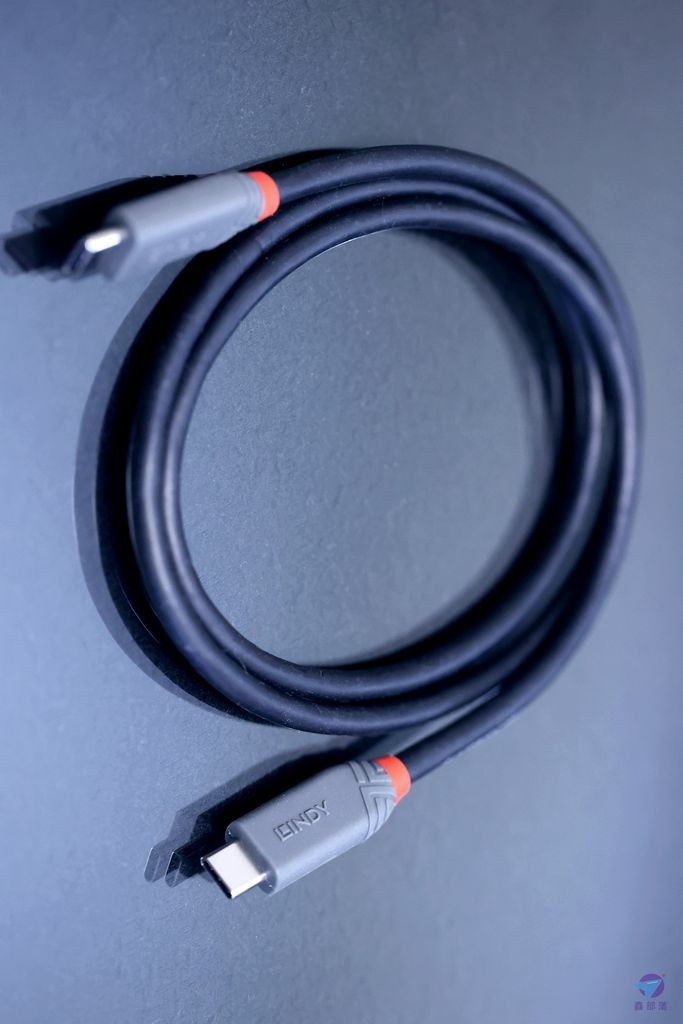

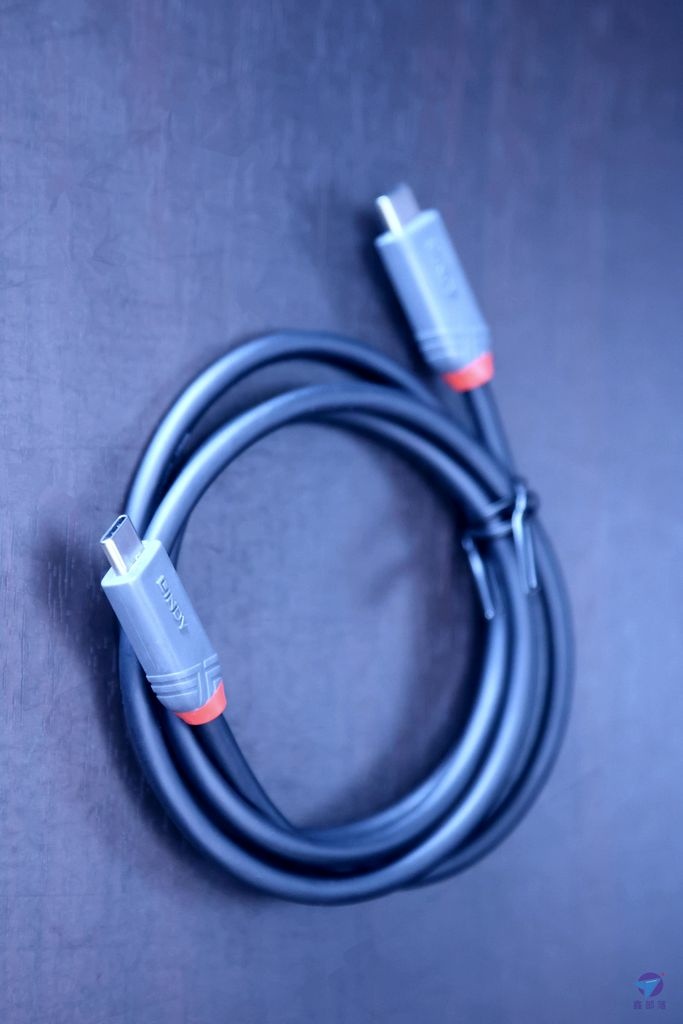

這一條型號為 LINDY ANTHRA 系列的「92000_A」。
產品全名為「LINDY林帝 ANTHRA USB 4 GEN 3X2 TYPE-C 公 TO 公 傳輸線，1M」。

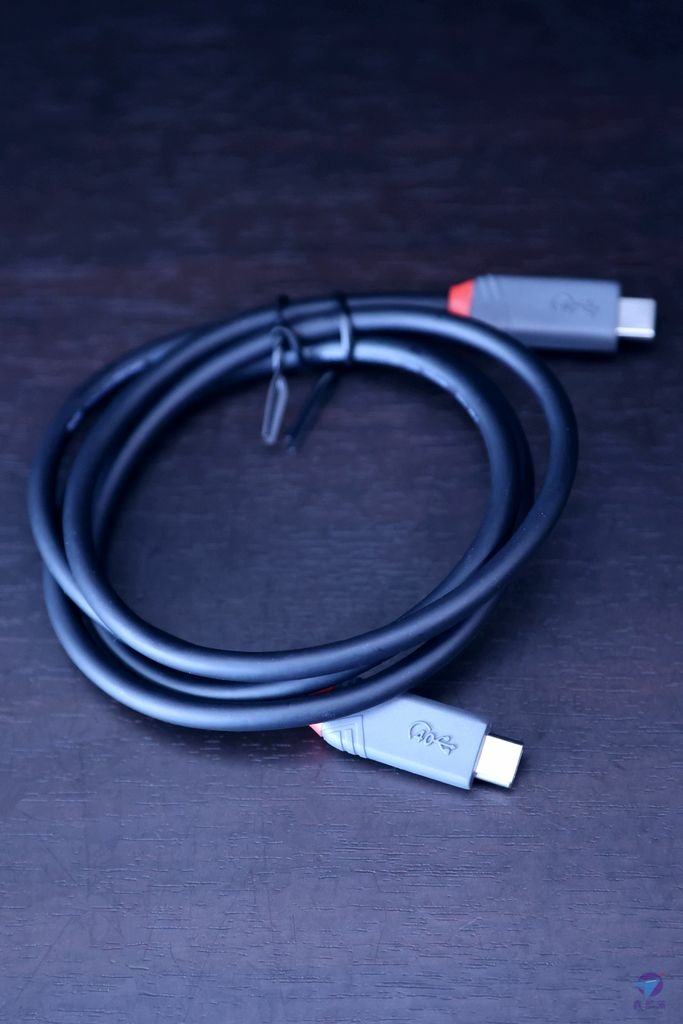

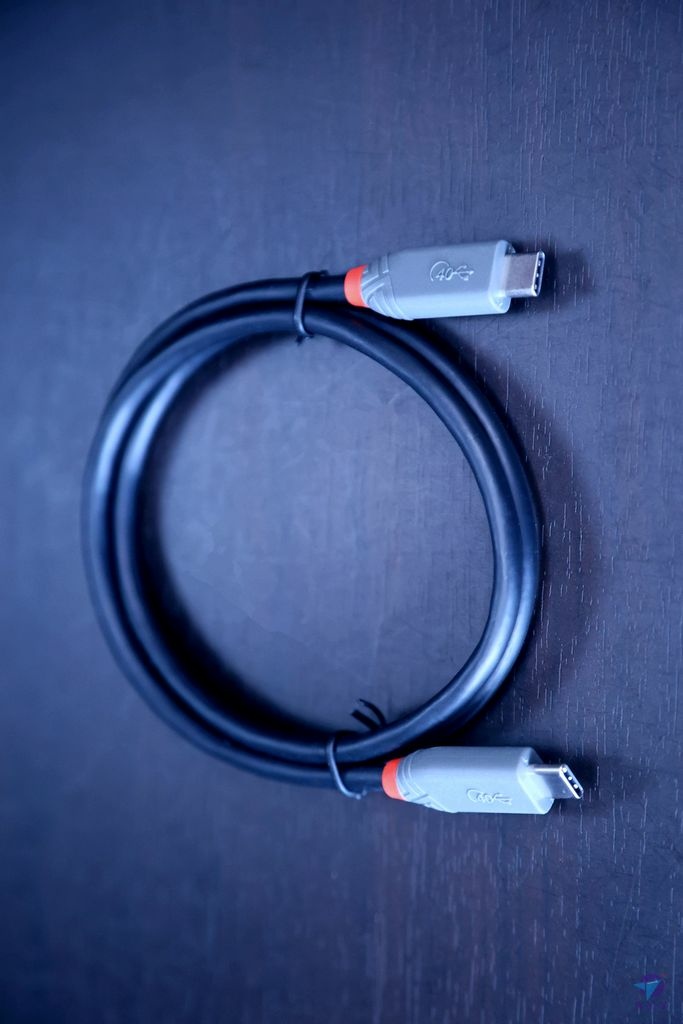

這一條型號為 LINDY ANTHRA 系列的「36947」。
產品全名: 「ANTHRA系列USB 4 GEN 3X2 TYPE-C 公 TO 公 傳輸線+PD智能電流晶片，0.8M」。

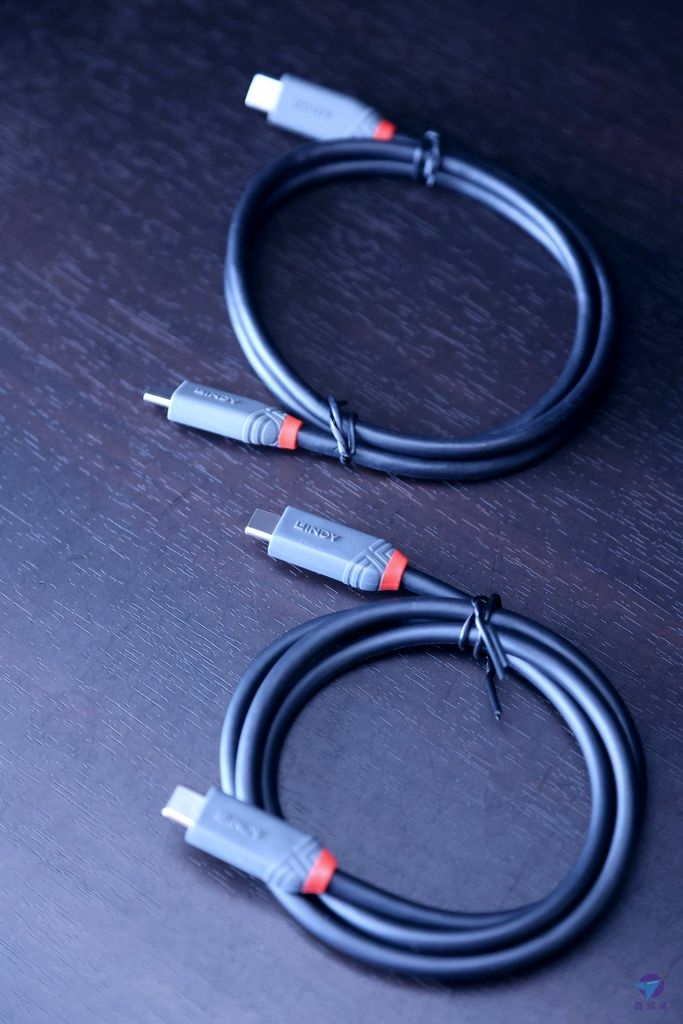

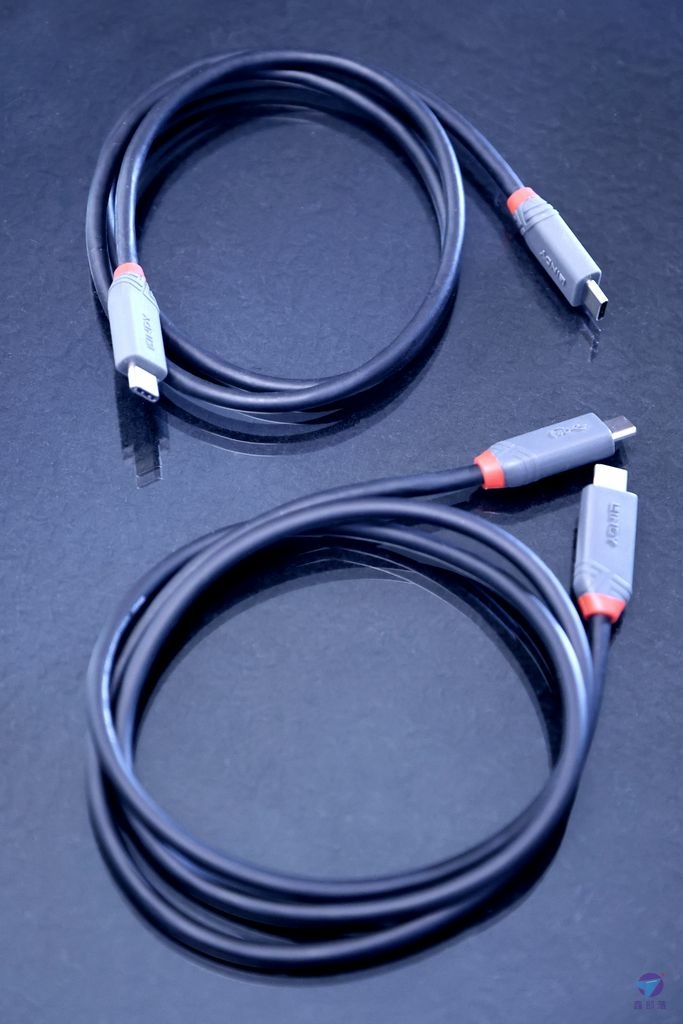

此兩條 USB4 傳輸線其實十分相似。
主要規格都一樣，且都內建 PD 智能電流晶片。
明顯差別只在長度，「92000_A」為 1 米長。「36947」為 80 公分長。
小學堂 : LINDY 的傳輸線系列有哪些?
LINDY 的傳輸線可分為四種系列(類型)。依原廠設計理念、纜線結構、連接器構造做區分，
(1) Gold Line 是專為關鍵任務系統和工業應用而生的最高等級線材。本系列提供了 DisplayPort、HDMI 和 DVI 傳輸線。連接器採用 24K 鍍金與金屬外殼。
(2) Cromo Line 是針對面向大眾商用和高級消費者而開發。本系列提供了 DisplayPort、HDMI 和 USB 傳輸線。連接器採用特製的鉻色 ABS 外殼。就內在素材與製造工藝而言，Cromo 跟 ANTHRA 是不相上下的，但 Cromo 更適合需要展現「傳輸線顏值」的場合。
(3) ANTHRA Line 是專業影音和商業應用之首選，本系列提供了 DisplayPort、HDMI、DVI 和 USB 傳輸線。
(4) Black Line 非常適合家庭和小型辦公室應用，本系列提供了 DisplayPort、HDMI 和 USB 傳輸線。雖然其定位屬於 LINDY 入門等級，但其外觀與品質可與一般市販的進階等級相提並論。

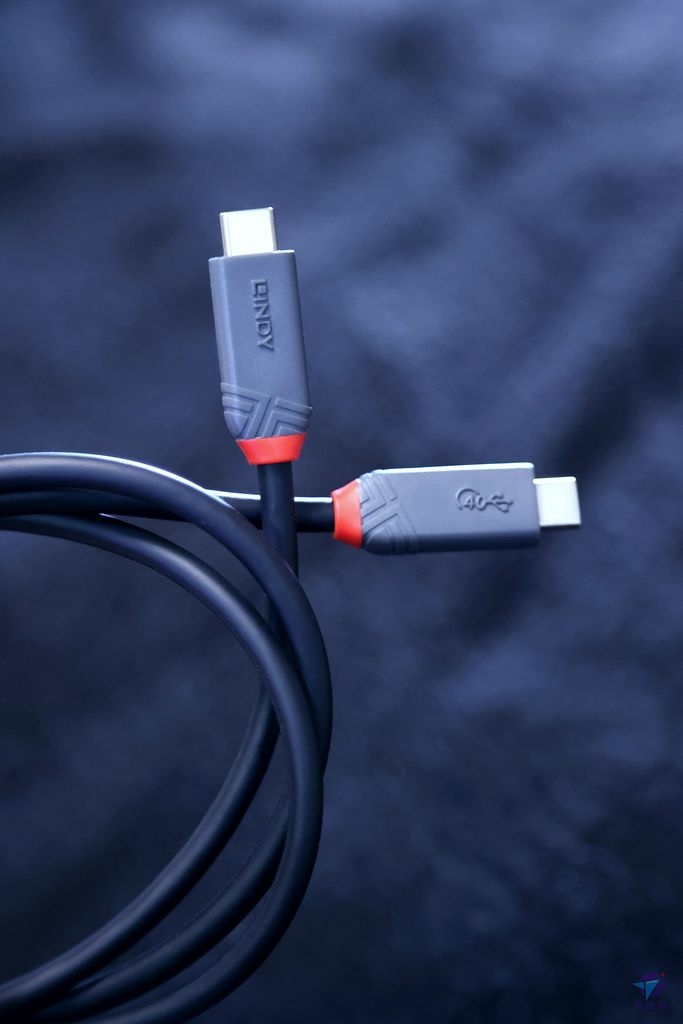

#3 ANTHRA USB 4 GEN 3X2 TYPE-C傳輸線+PD智能電流晶片，1M (型號: 92000_A)
本 USB 4 Gen 3x2 傳輸線型號: 92000_A，完全符合USB-IF 協會規範。這對於品質之保障十分重要!
特色如下:
(1) 標示著 USB4 Gen 3x2，表示可支援超高速 40Gbps 之傳輸。(40Gbps 頻寬僅適用於兩端裝置皆同時支援USB4 Gen3x2)
(2) 支援 DisplayPort Alternate Mode，最高可支援8K@30Hz解析度。多數應用下，可透過 USB-C 連接視訊且同時對螢幕供電。
(3) 內建 PD 智能電流晶片，支援最大 100W 之 PD 電力輸送功能。若無 PD 晶片，一般只能支援 60W 或以下。
(4) 相容於 Thunderbolt 3，可向下相容 USB 3.2/3.1/3.0/2.0/1.1。

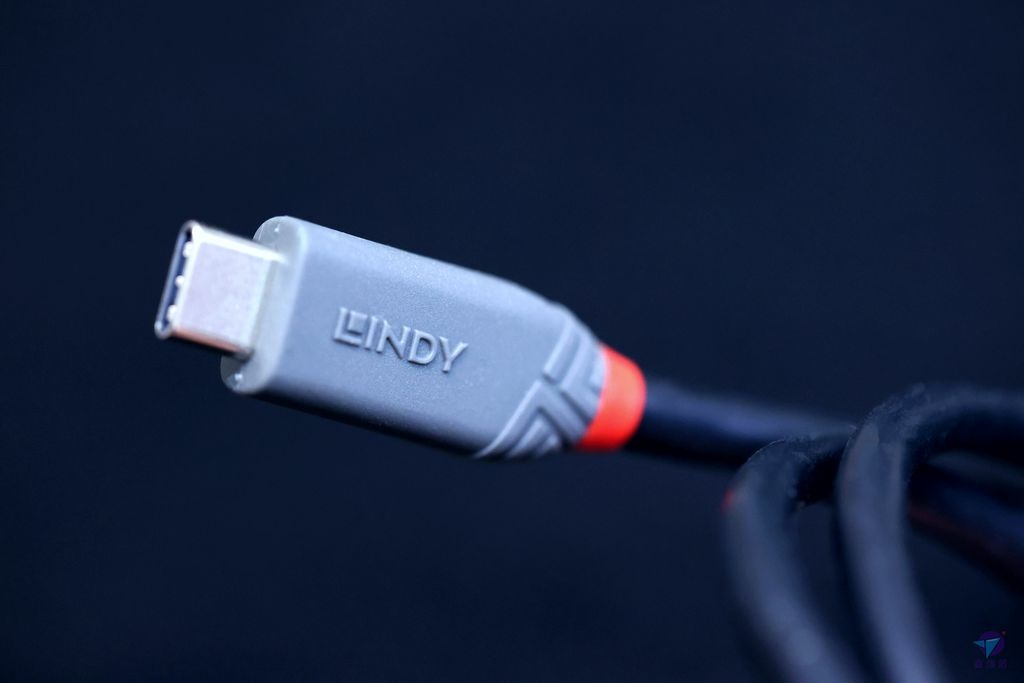

本傳輸線之 USB Type-C 接頭使用標準抽拉製程，一體成形無接縫，十分堅固耐用。其接頭接點為「銅 + 純金電鍍」，能提供最佳訊號傳輸品質。
USB-C 支援正反雙面盲插，這是一個人人稱讚的便利優點。
小學堂 - USB-C 與 USB4 的關係
其實 USB Type-C 不等於 USB 4 或 USB 3.2。但我們可以說 USB-C 纜線和連接器規範是對 USB4 和 USB 3.2 規範之補充，然而 USB Type-C 並不能單獨代表 USB 3.2 或 USB4。這些術語無法互換。
USB Type-C 也不是 USB Power Delivery (USB-PD 電力輸送) 的同義詞。USB-PD 電源傳輸實際上是一種協定/硬體解決方案，它也是為 USB Type-C 做補充。最新 USB-PD 3.1 版可將 USB 電源能力提高至 240W，之前則是最大 100W。這些術語不能互換。
USB Type-C 可能會支援 USB-PD、USB4 或 USB 3.2 之部份或全部。裝置製造商可以選擇支援 USB-PD、USB4 和 USB 3.2 性能，但對 USB Type-C 產品來說並非必須。

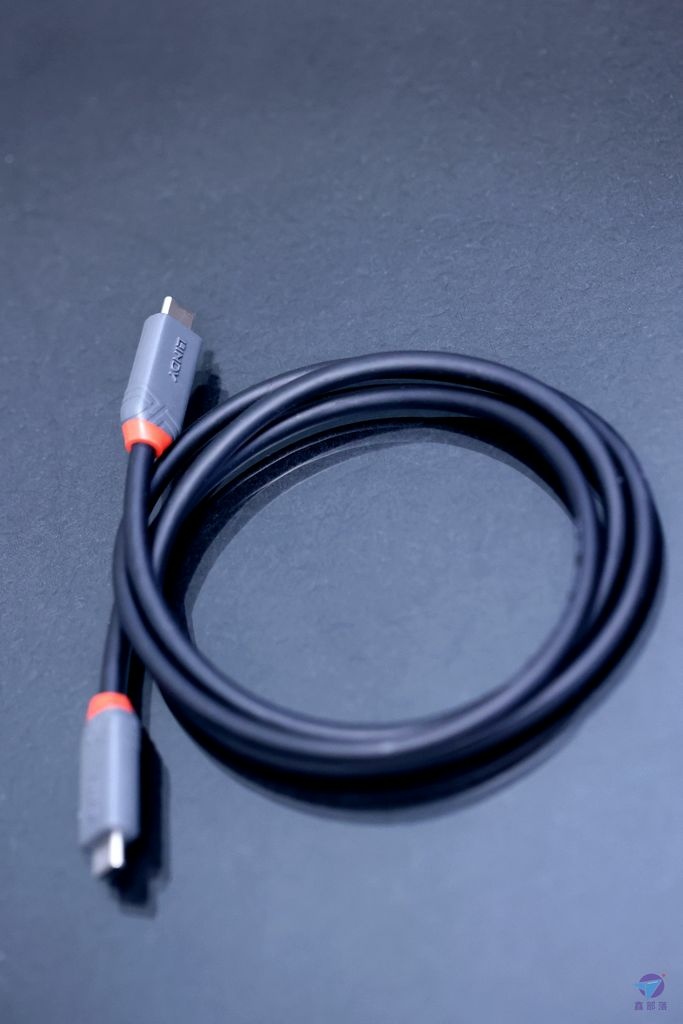

ANTHRA 92000_A 線材為黑色，線徑 4.8mm。內部導體材質為鍍銀銅，並具備 85% 包覆之鍍錫銅製編織網。

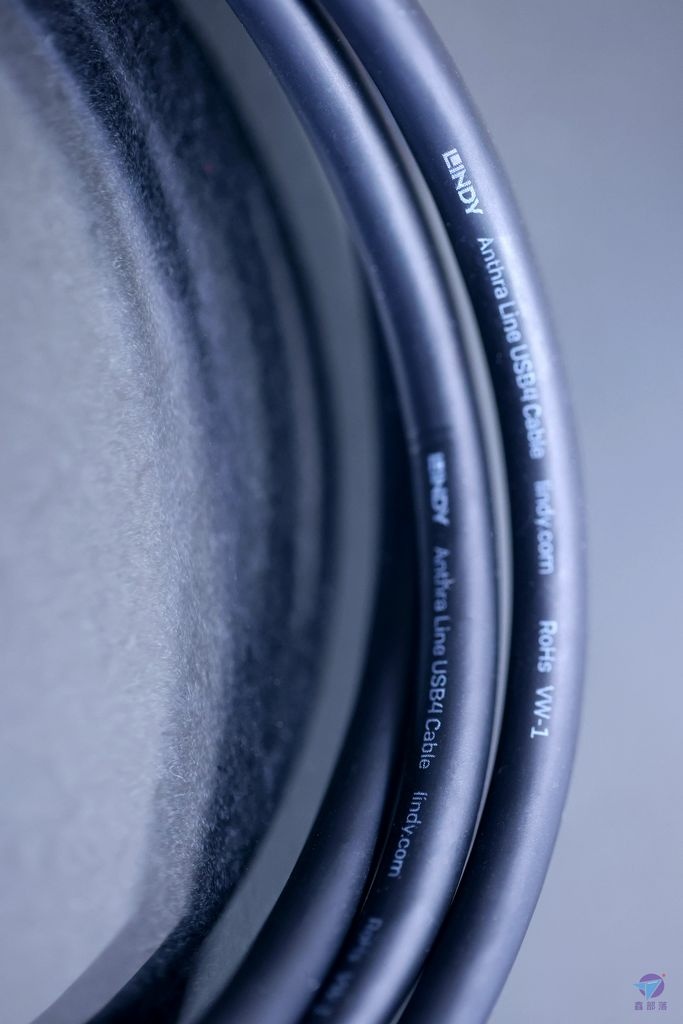

線的外皮上有做了標示，確定它是 ANTHRA Line 的 USB4 傳輸線。

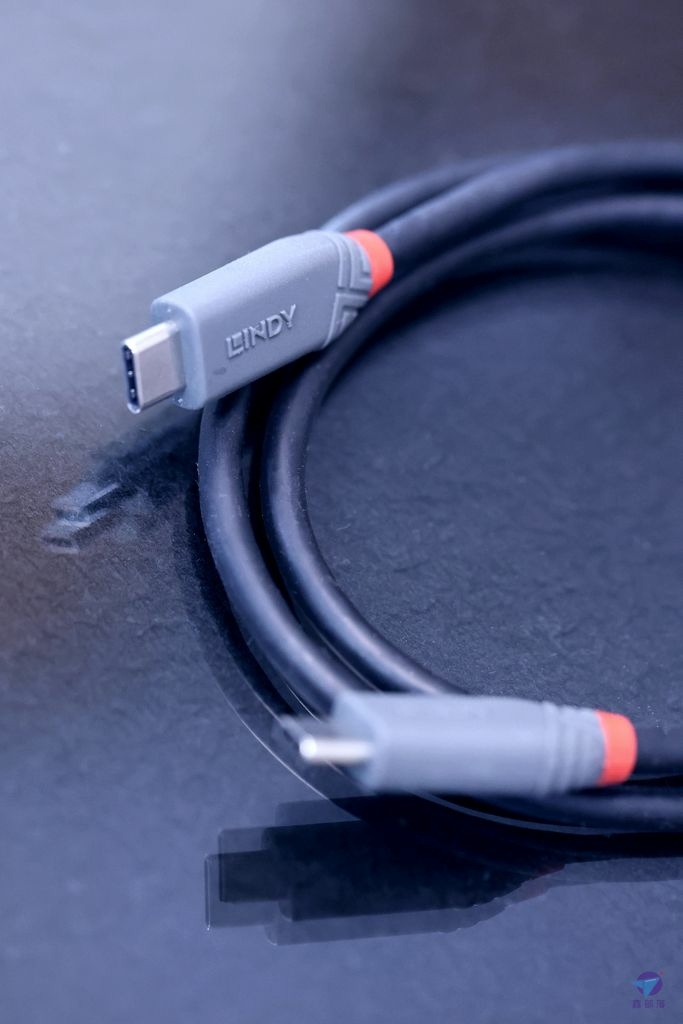

#4 ANTHRA USB 4 GEN 3X2 TYPE-C 傳輸線+PD智能電流晶片，0.8M (36947)
本 USB 4 Gen 3x2 傳輸線型號: 36947，屬於完全依 USB-IF 協會規範製作的產品。
1M 或 80 公分是 USB 4 GEN 3X2 常見長度。因為在 40 Gbps 的速率下，線材太長會造成衰減，無法發揮應有效能。
本產品接頭接觸點採用銅接點加鍍金。
本傳輸線支援超高速 40Gbps，即 USB4 Gen 3x2 規格。
Type-C 支援正反雙面盲插。
本傳輸線可相容於Thunderbolt 3，並可向下相容 USB 3.2/3.1/3.0/2.0/1.1。

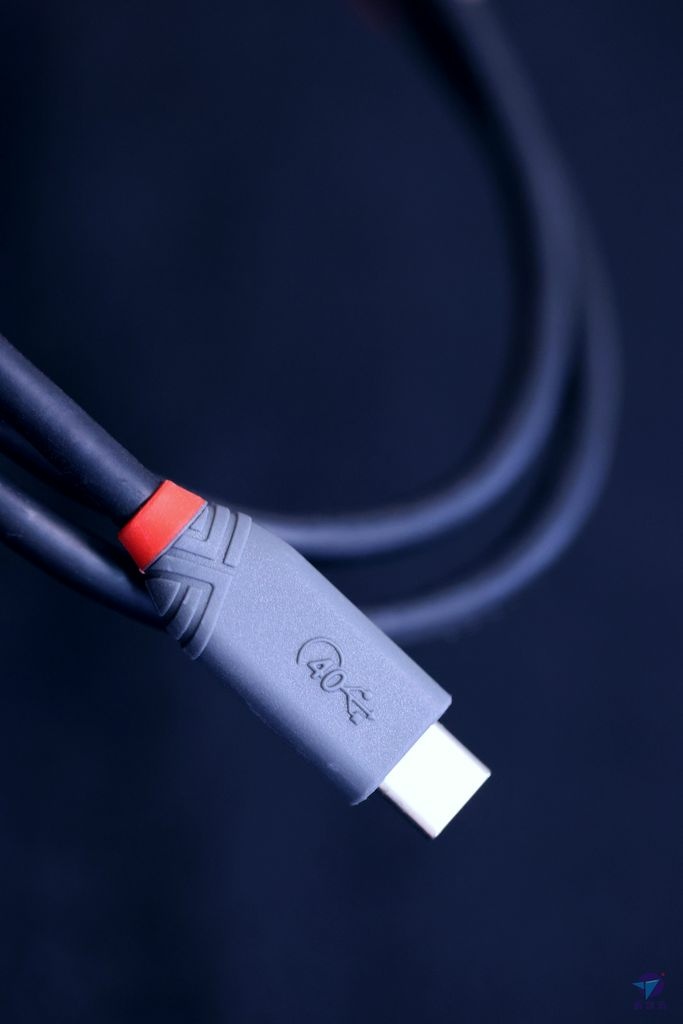

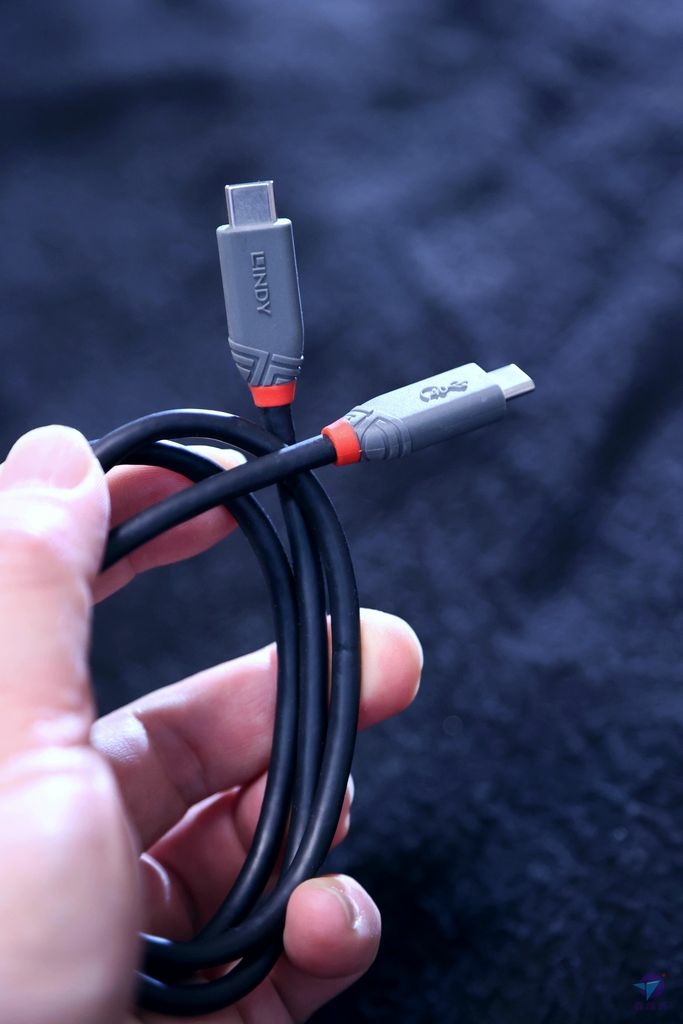

接頭上的「40 三叉戟」圖示表示本產品可支援超高速 40 Gbps 之傳輸。
根據全路徑速度一致原則，傳輸從頭到尾都必須能承載 40 Gbps。所以兩末端裝置皆需要支援 USB4 Gen 3x2。
本傳輸線內建 PD 智能電流晶片，支援 USB-PD 電力輸送功能，可提供最大 100W 電力。
#5 USB4 應用 - 傳輸線

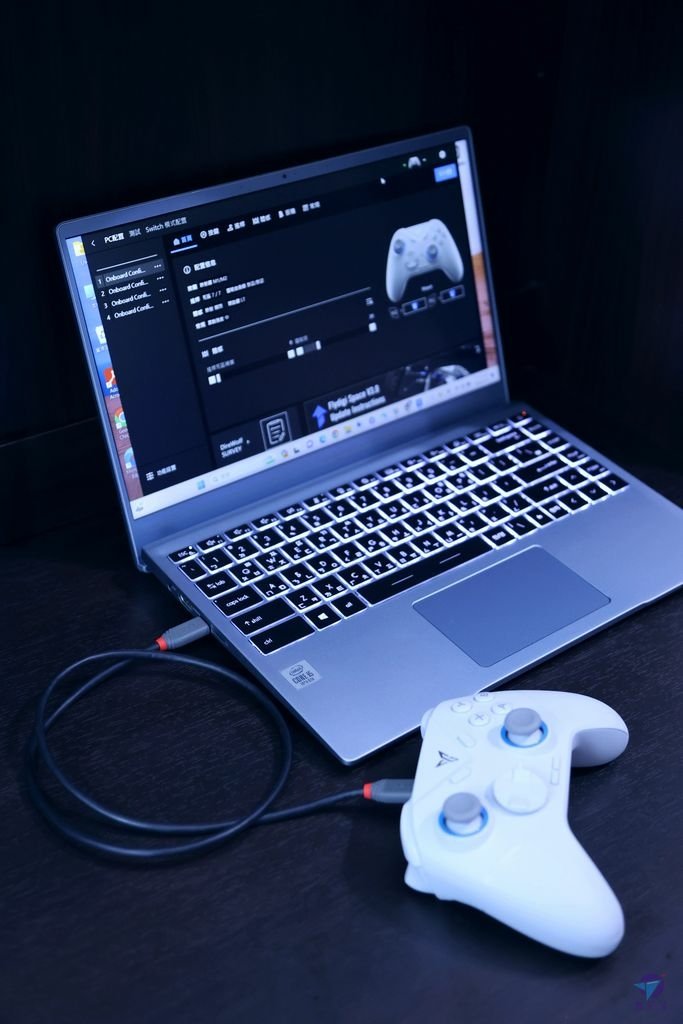

傳輸線的典型應用，最適合兩端都是 USB-C 的情況。
以下示範搭配了搖桿，它是飛智FLYDIGI冰原狼2遊戲手把 (點擊看詳細開箱文)
#6 USB4 應用 - 供電與PD

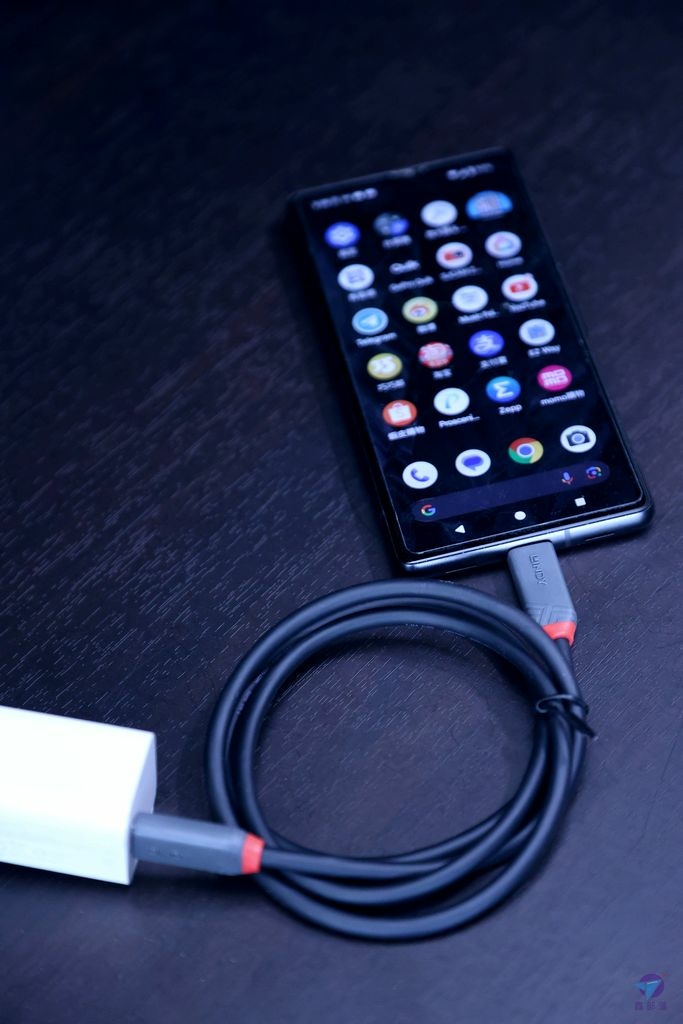

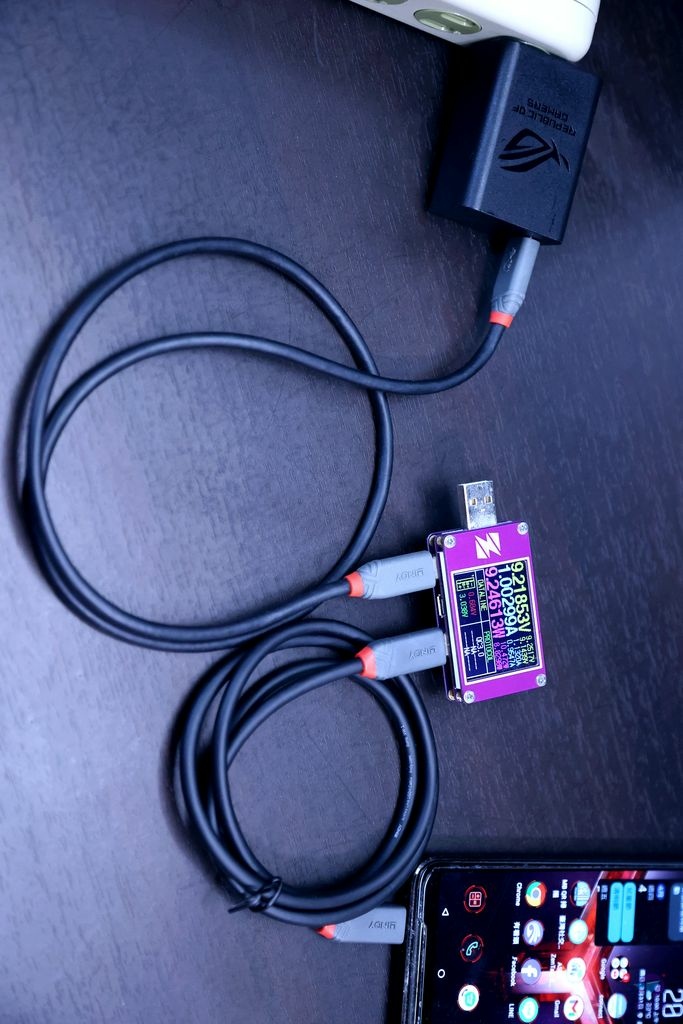

USB-C 充電線的應用，適用於 USB-C 充電器對手機等。
充電電壓為 9V @ 1A。

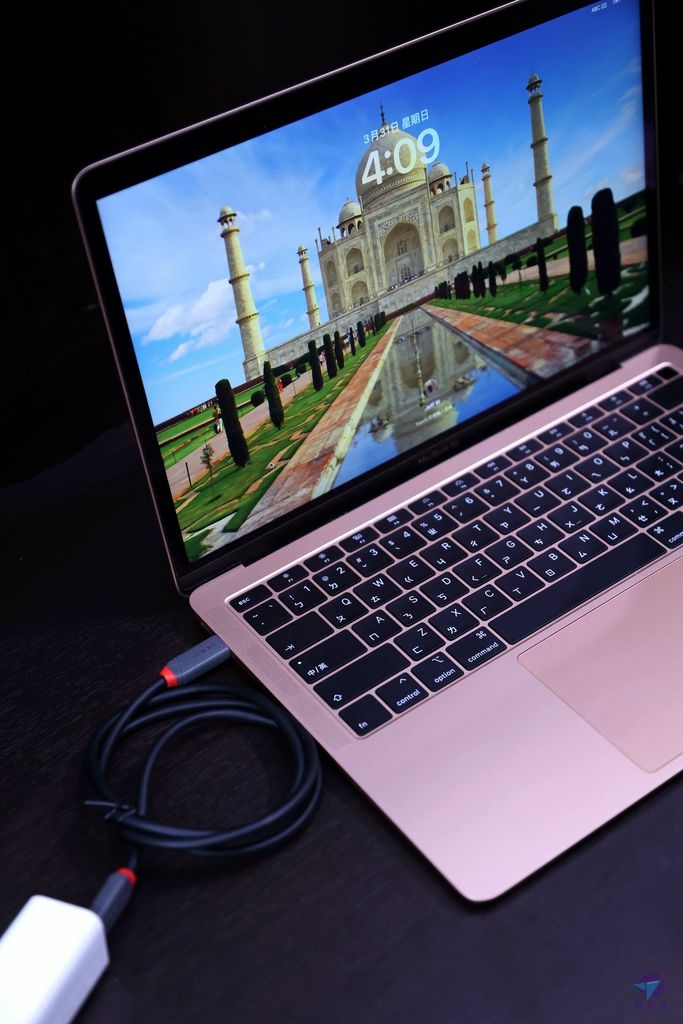

USB-C 充電線的應用，適用於 USB-C 變壓器對筆電等。實例 MacBook Air。
這兩組 ANTHRA USB4 傳輸線都內建智慧 PD晶片，最大功率可支援 100W。

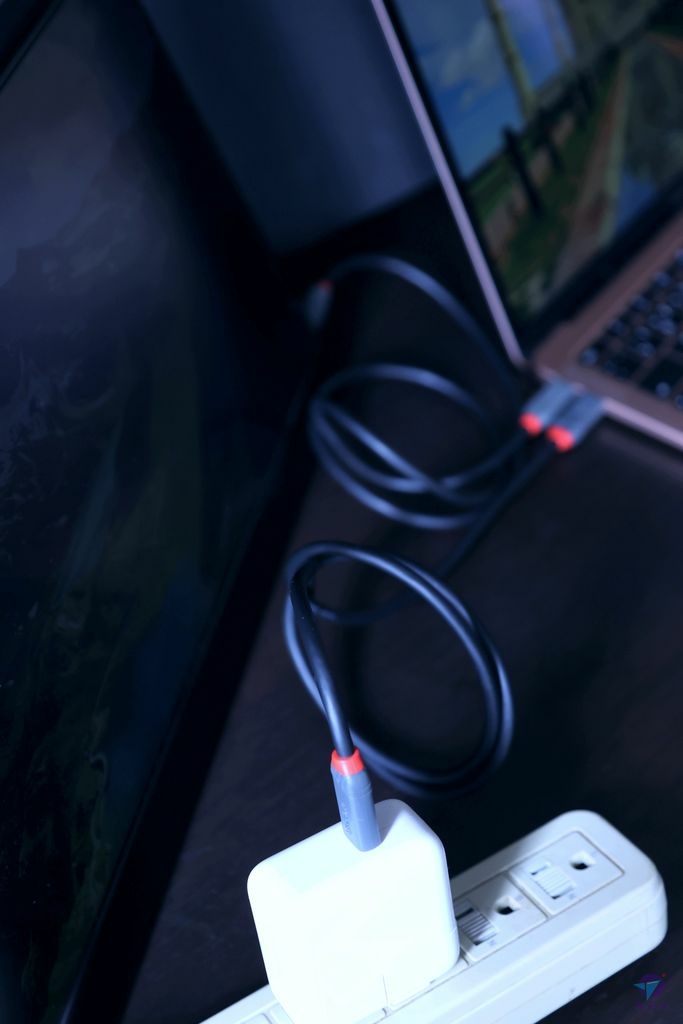

#7 USB4 應用 - 視訊傳輸+供電

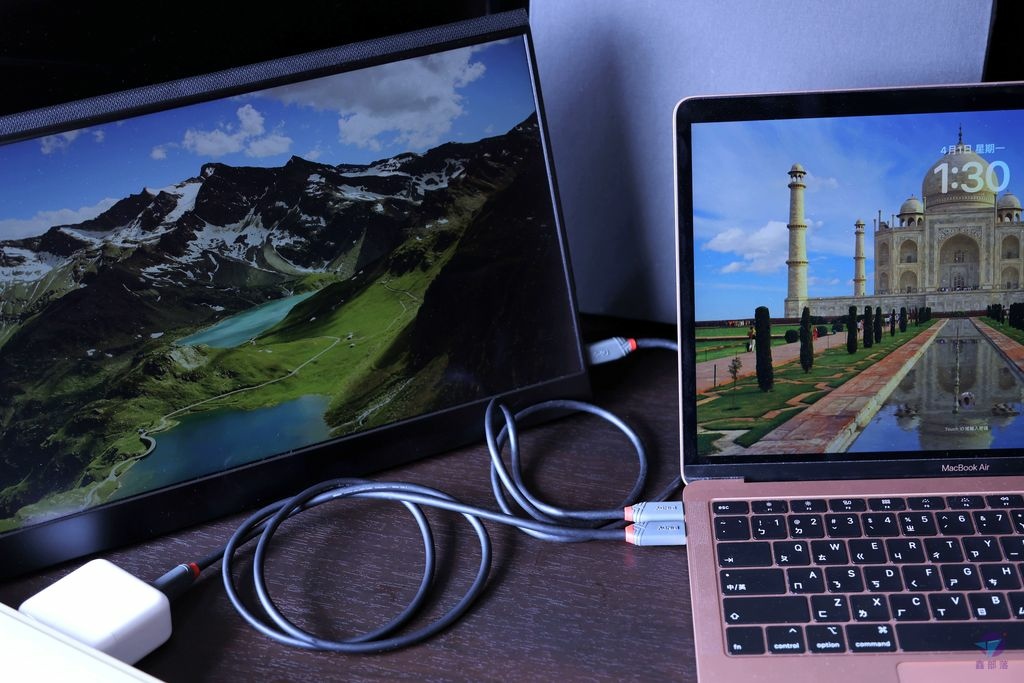

USB-C DisplayPort Alternate Mode 與供電示範。

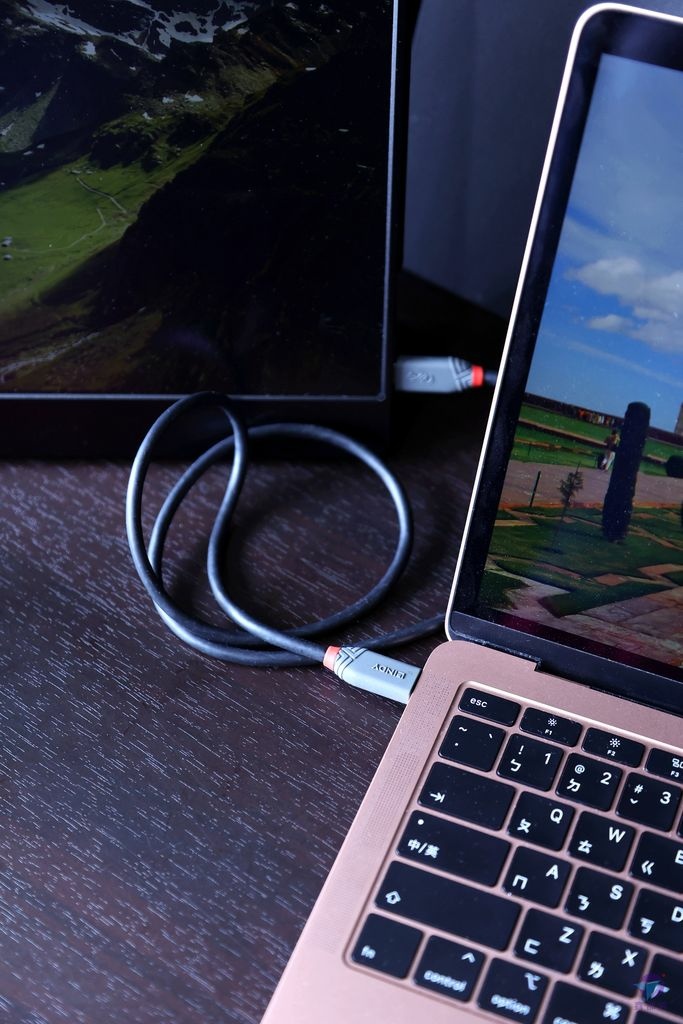

透過一條 LINDY ANTHRA 雙公 USB-C 連接視訊與並對第二螢幕 (USB-C) 供電。
由於單靠筆電耗電較高，理想方式為加入一個變壓器為筆電供電/充電。
之後筆電再供電給 USB-C 螢幕，視訊也經由同一條 USB4 傳輸線。

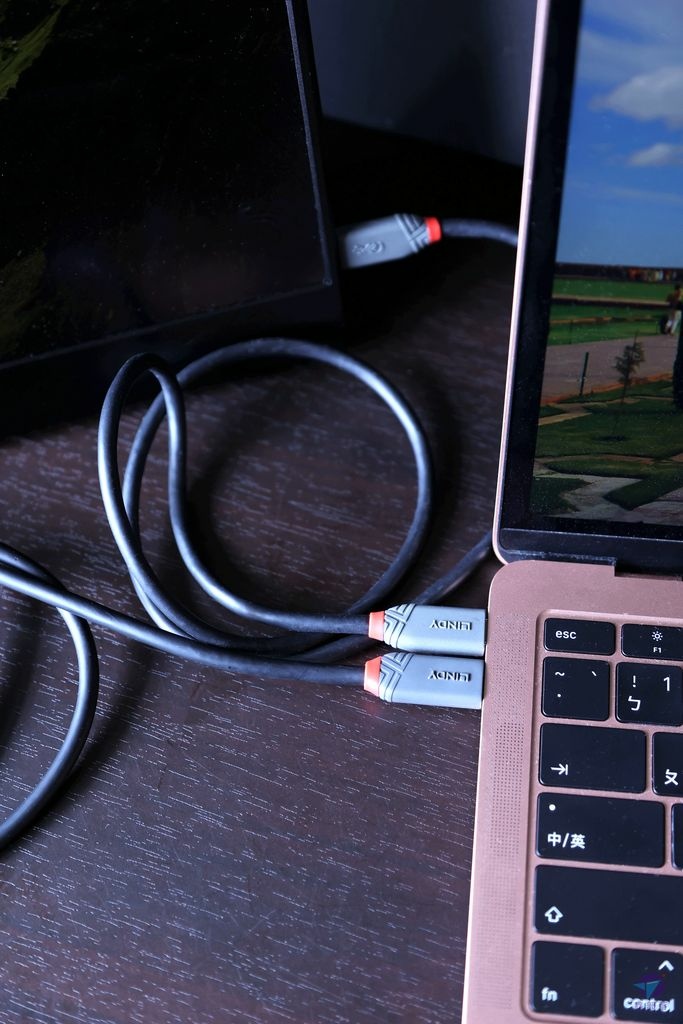

這種應用，MacBook Air 的兩個 USB-C 埠都被用上了。
第一區段，為變壓器對 MacBook Air 筆電供電/充電。
第二區段，為透過一條 USB-C 連接 MacBook Air 筆電與外接螢幕，並同時傳輸視訊並對該螢幕供電。
#f 心得與感想
由本文可知，USB-C 對新式可支援的設備相當重要。USB-C 既可供電也可傳輸視訊，線路連接簡單許多。
本次 LINDY ANTHRA 92000_A 與 ANTHRA 36947 都擁有可信任的品質。80 cm 與 100 cm 的差別在於，你是否需要多 20 cm 長度? 若是就選 100 cm 版本的 92000_A。
如果你有 USB4 Gen 3x2 的充電與資料傳輸的需求，這兩條 LINDY 傳輸線都是我最推薦的選擇 !
