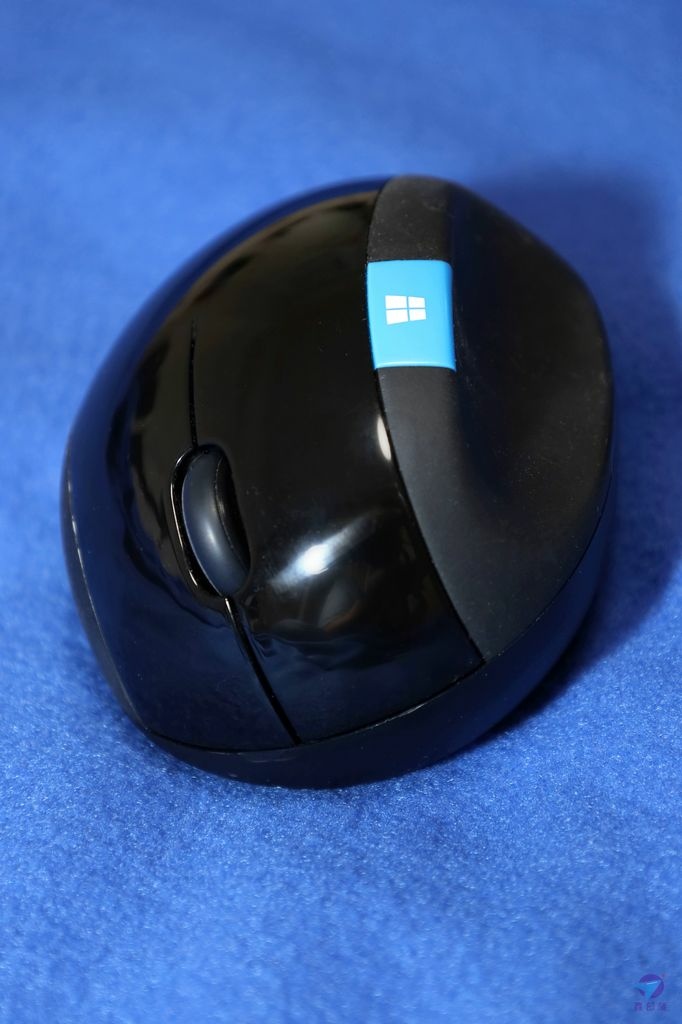

這個 DIY 維修，主要是解決 Microsoft Sculpt 人體工學無線滑鼠的按鍵問題。
故障發生在滑鼠左鍵，現象是點擊無效(按下無反應)或拖曳不順暢(半路跳脫)。
微軟或它牌使用相同貼片微動開關的滑鼠，亦有一定參考性。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
#1 故障分析 & 工具準備
左鍵是 mouse 上面最常用的鍵，故障率第一高。基本上若有異樣馬上就能察覺。
問題根源是左鍵微動開關簧片彈跳，或接觸點老化問題。

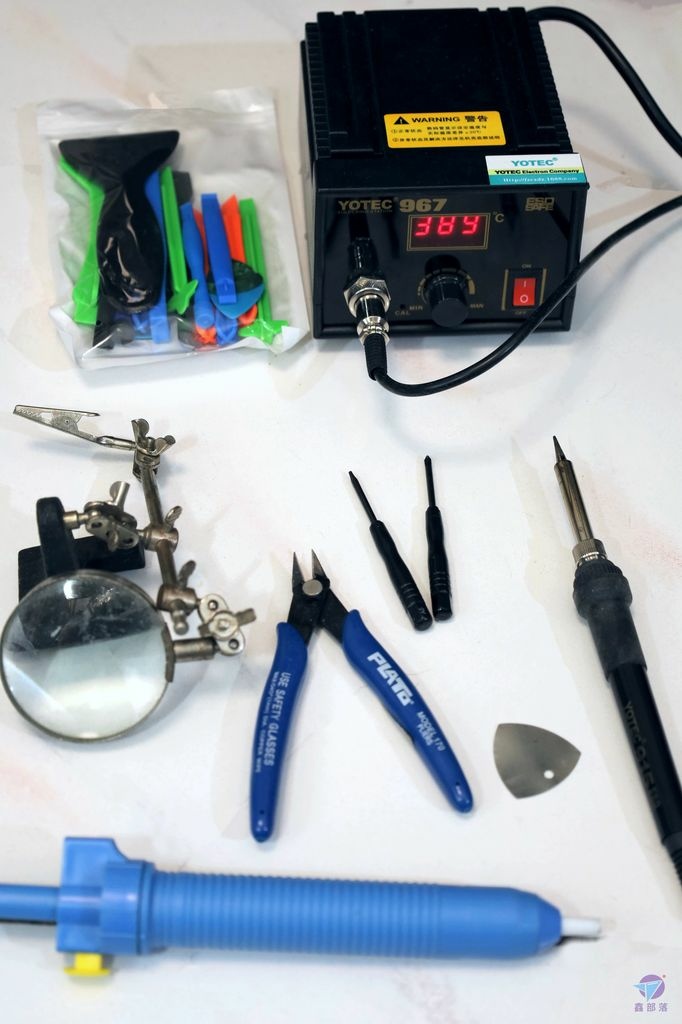

維修工具如: 開殼工具、熱風槍+風嘴、六角起子 & 十字起子、斜口鉗、鑷子，與放大鏡夾座。
若沒有熱風槍，準備烙鐵、焊錫、吸錫器、吸錫線也可行。
#2 拆解步驟

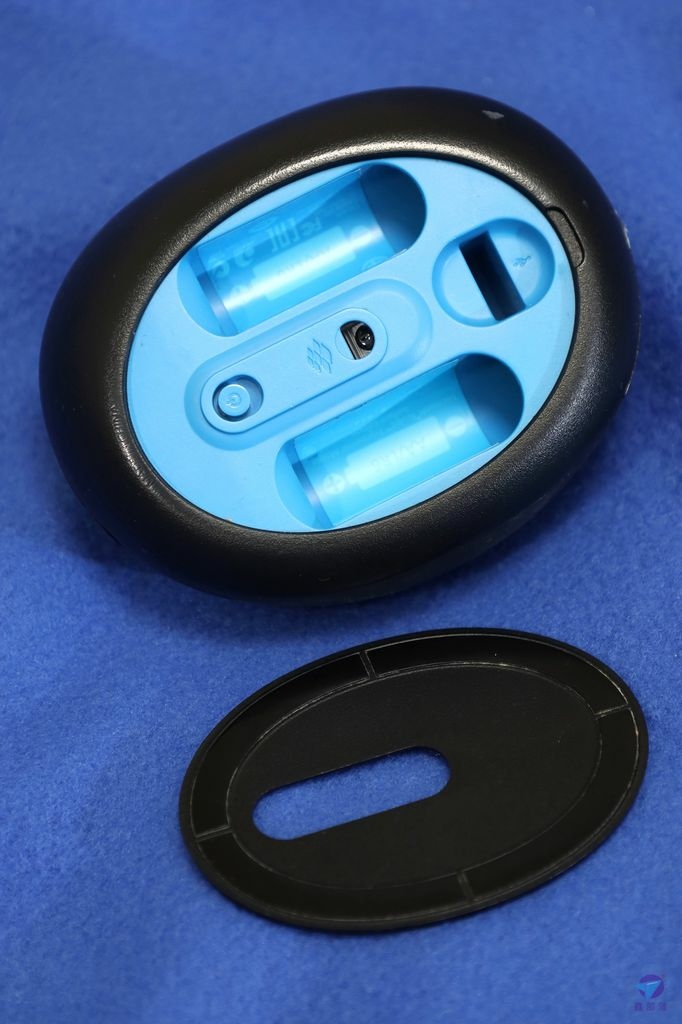

移除磁吸底蓋 & 電池。

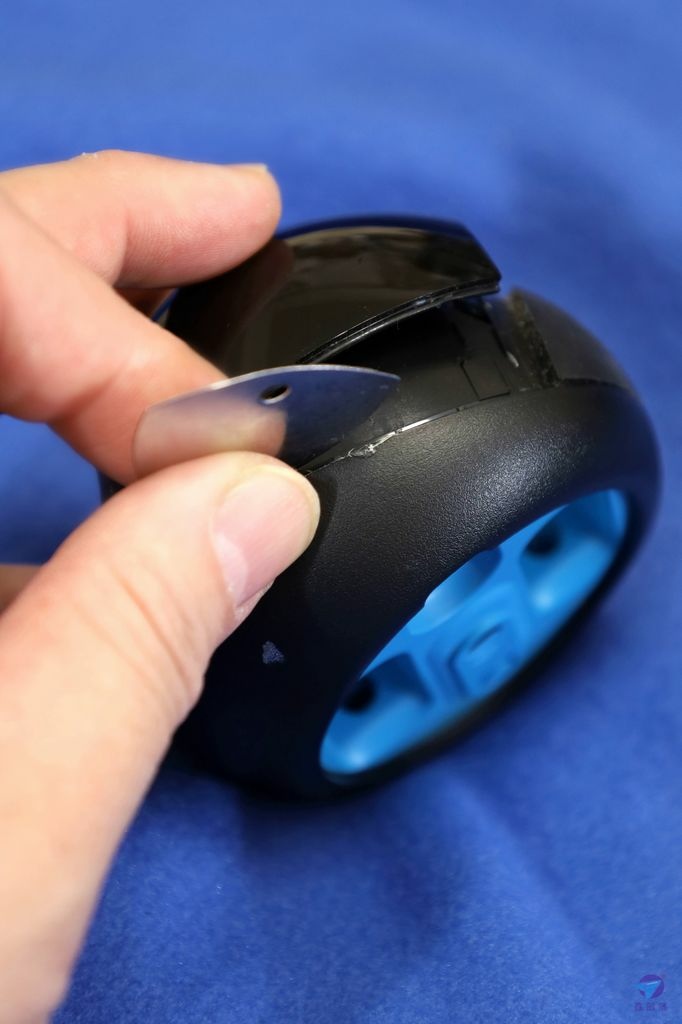

上殼卡榫要從後方釋放。
透過開殼工具輔助，撐開 & 解扣過程會變得容易許多!
參考:
#2 拆殼工具特選17+7套裝 (21塑膠+3金屬) 24件綜合套餐
上殼前方底部有 2 支柱狀物(塑膠突起)伸入鼠身孔洞內。它們是負責傳遞手指力量，實際與微動開關接觸的零件。
想取出上殼相對容易許多，要領為緩慢往後推搭配往上拉。
接著鬆開滑鼠本體的六角頭螺絲，共計 5 顆。
此處必須使用小型內六角頭起子。

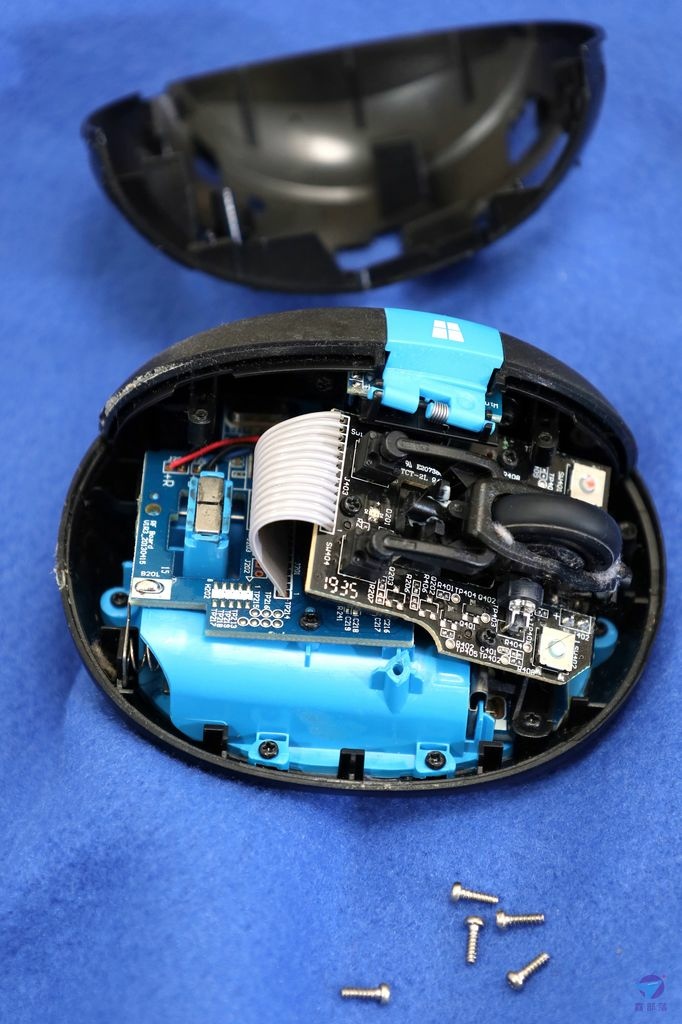

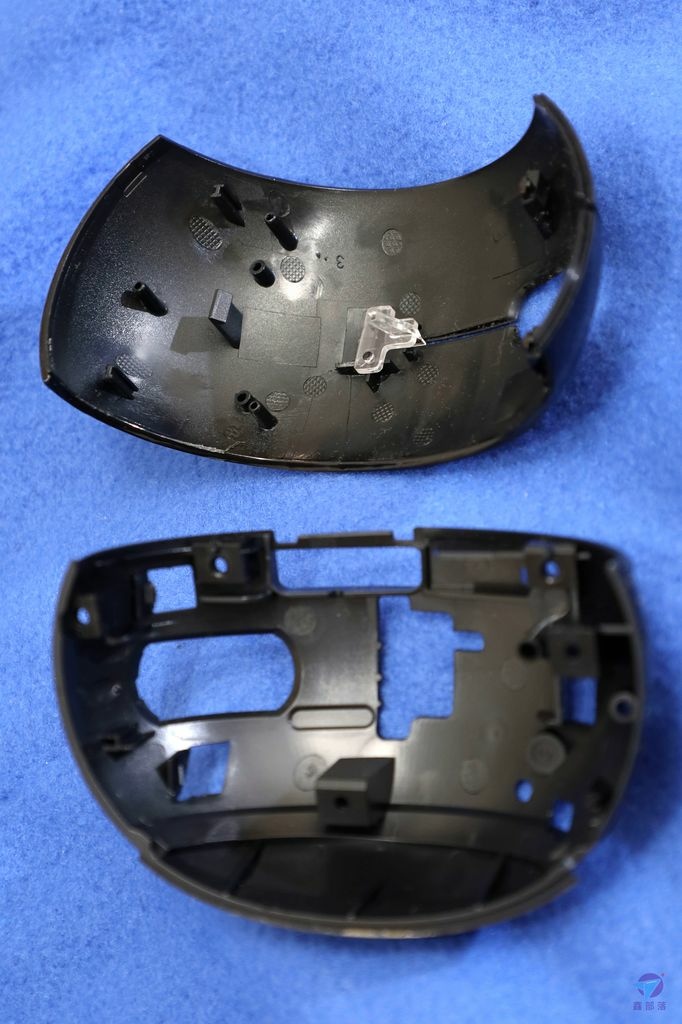

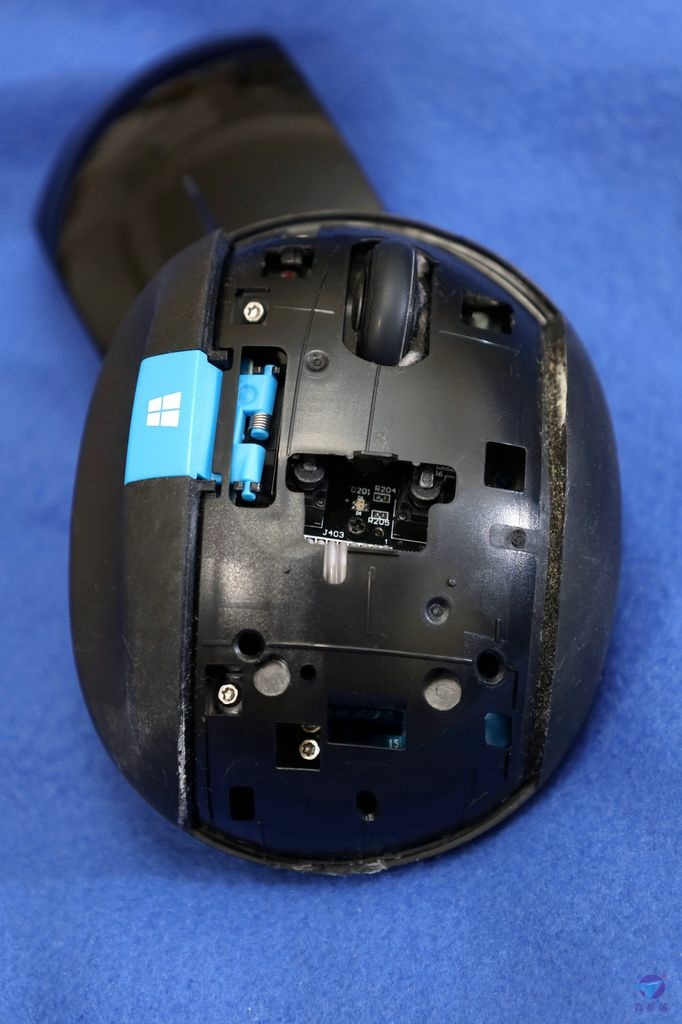

兩層上殼都順利從機體上分離!

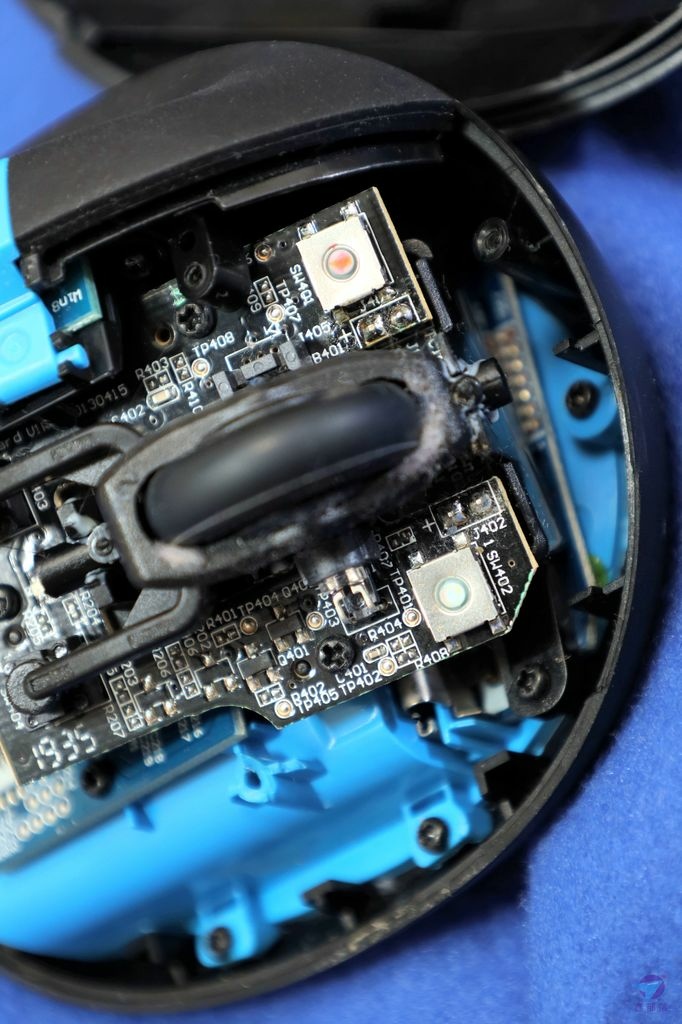

Microsoft Sculpt Mouse 內部是由兩塊電路板組成。
此照片之上半部可看見滑鼠左鍵開關。

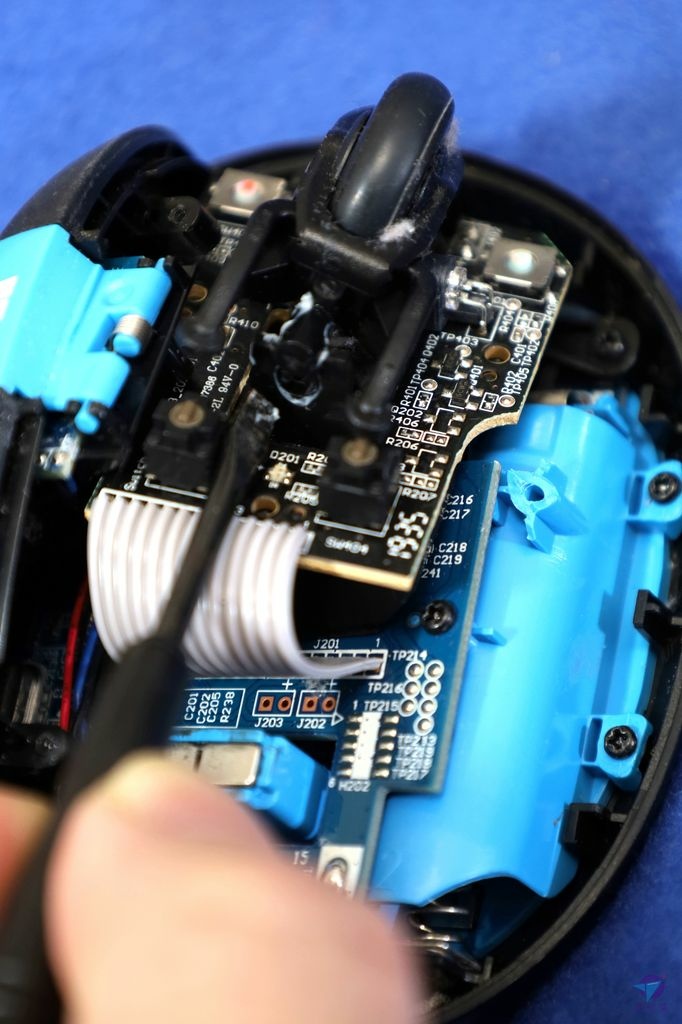

想取出它的控制板，必須拆除滑鼠中間滾輪座，以及三顆十字頭螺絲。
滑鼠中間滾輪座依賴兩個圓軸扣住機板，讓座的南北方向被固定住，但左右仍可擺動。
用一字起子依序頂出上軸心與下軸心，便可拆卸取出。
#3 解焊 & 換新零件

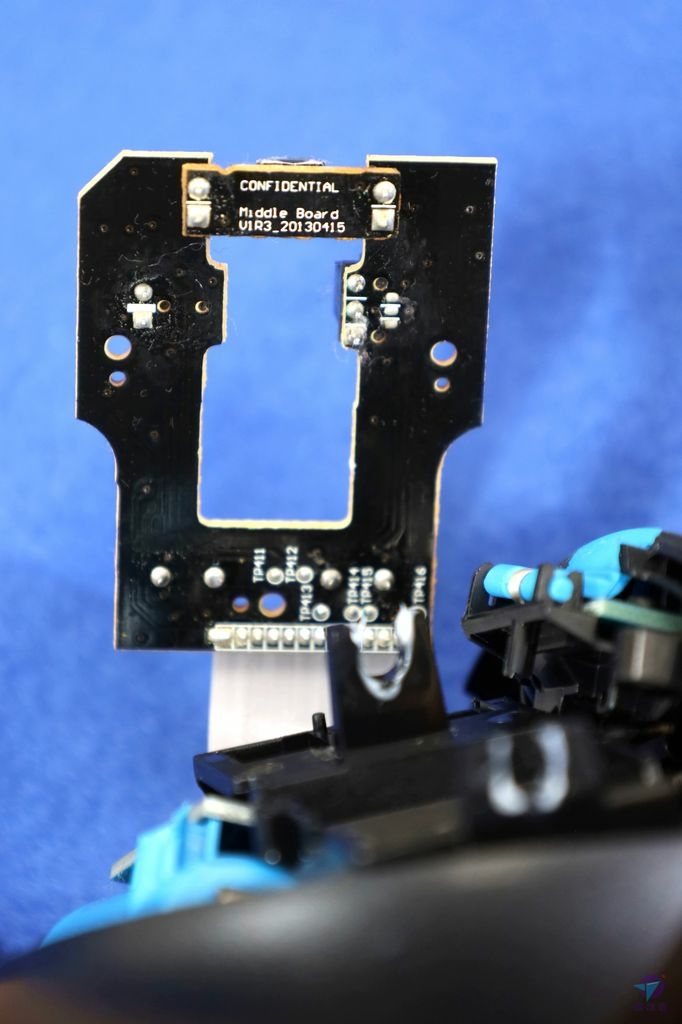

抽出電路板，此為背面。
註: 此處有一片小板橋接上去，標記為 Confidential Middle Board。

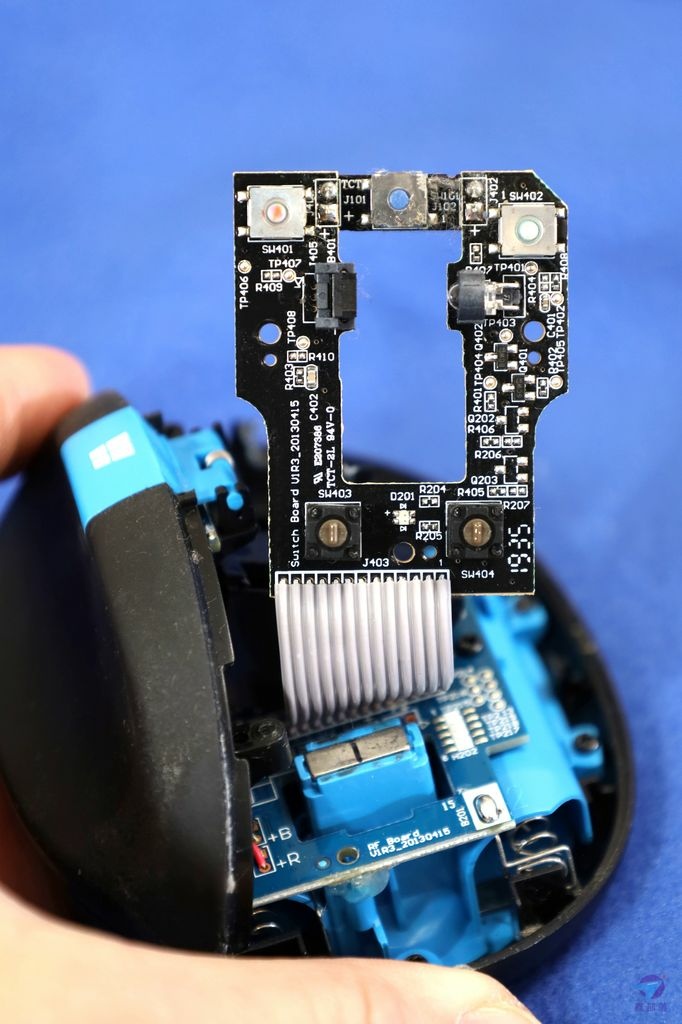

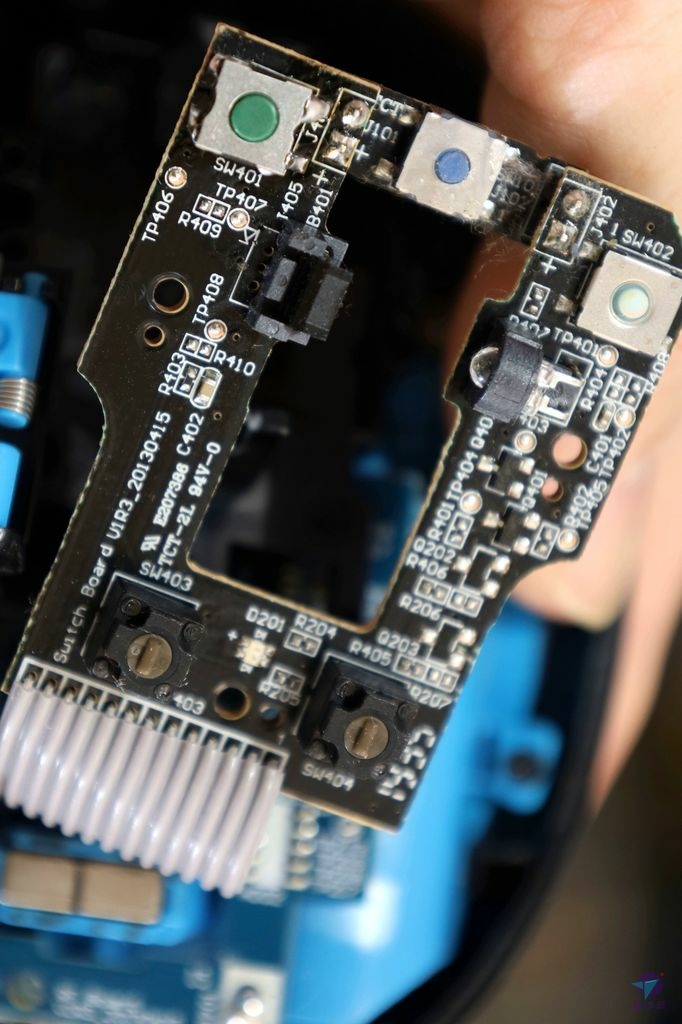

電路板正面，待處理的左鍵在左上角位置 (SW101)。
左鍵為 SMD 表面黏著元件，俗稱貼片微動開關。

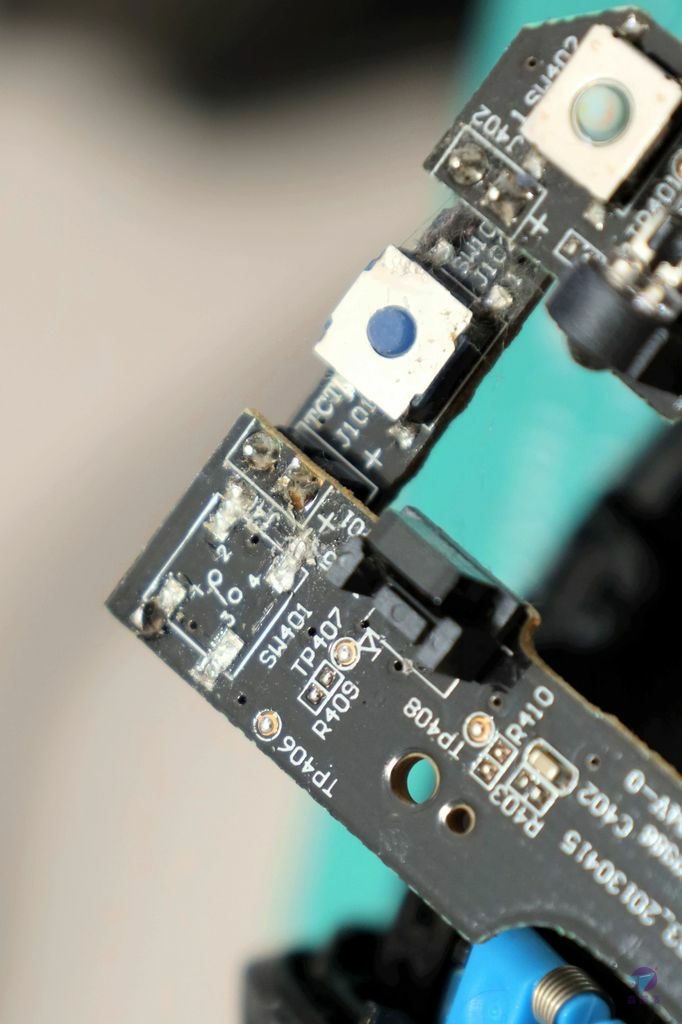

熱風槍+風嘴並搭配鑷子，是方便的解焊方式。
由於左鍵已壞掉，所以不用顧慮，直接拿斜口鉗剪斷開關接腳較容易作業。
若沒有熱風槍，改用烙鐵、焊錫、吸錫器 + 吸錫線也可行。一次一根接腳慢慢處理。
註:左右鍵是一樣規格。但中鍵則是使用另一款， 尺寸 6.2 * 6.2 * 3.3 mm。其按壓力道 0.98N，原則上適用於微軟系列滑鼠的 DPI 鍵、側鍵、中鍵、，或特殊功能鍵。但不同型號的滑鼠所使用的位置不同 。
這是 A 品牌的貼片微動開關。
它的圓弧缺口方向，兩支腳就構成一組開關，按壓可量到導通 (ON)，放開則是斷路 (OFF)。另一側是一樣的。
詳細狀態:
(A)①② 隨時導通。
(B)③④ 隨時導通。
(C)不按壓，①③ 斷開，②④ 斷開。
(D)按壓後，①③導通 & ②④導通，等於 4 腳全部連接在一起。
完成焊接。
使用烙鐵焊接此開關之要領是，電路板 4 點 & 微動開關 4 腳都先上一些銲錫，再逐一焊接每支接腳。
註: 亦可使用刀型頭，它一次可處理兩個焊點。
復原。

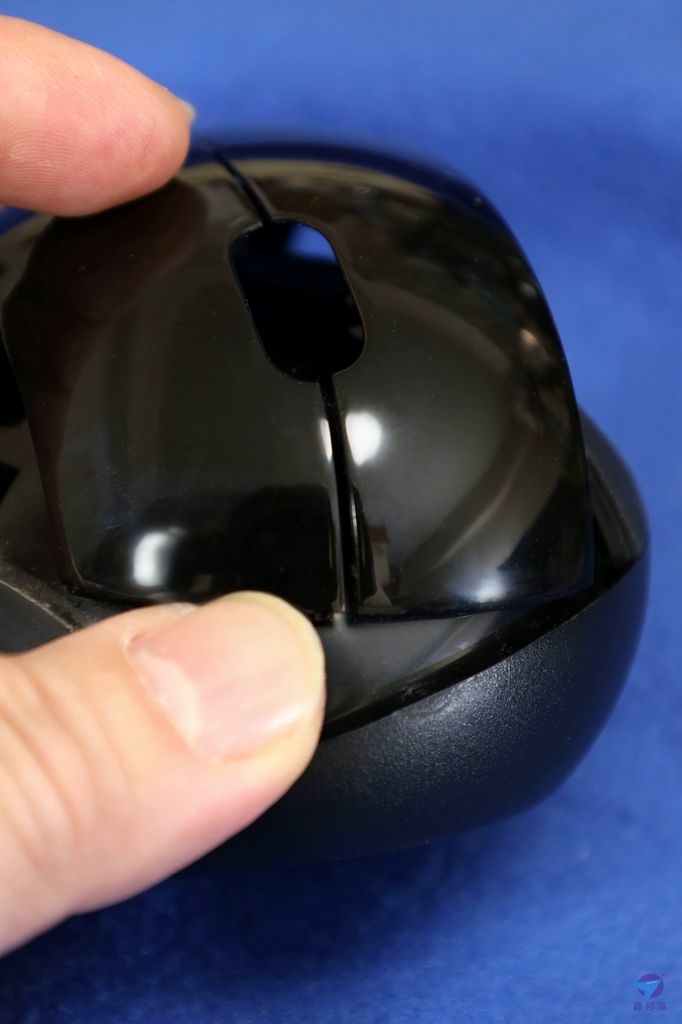

請注意 2 支塑膠柱伸入鼠身內，是否運作順暢?
正常情況，按壓的感覺是隨傳隨到，同時會聽到觸動微動開關的聲音。
組裝不順或按壓會卡住，請重新再來。
#4 M 品牌貼片微動開關

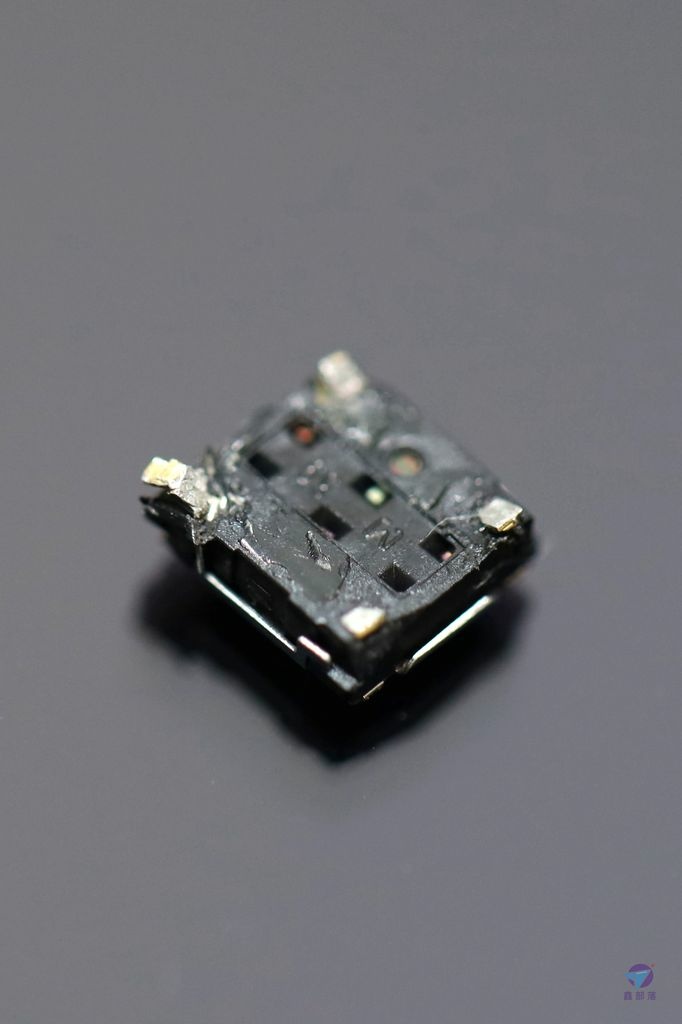

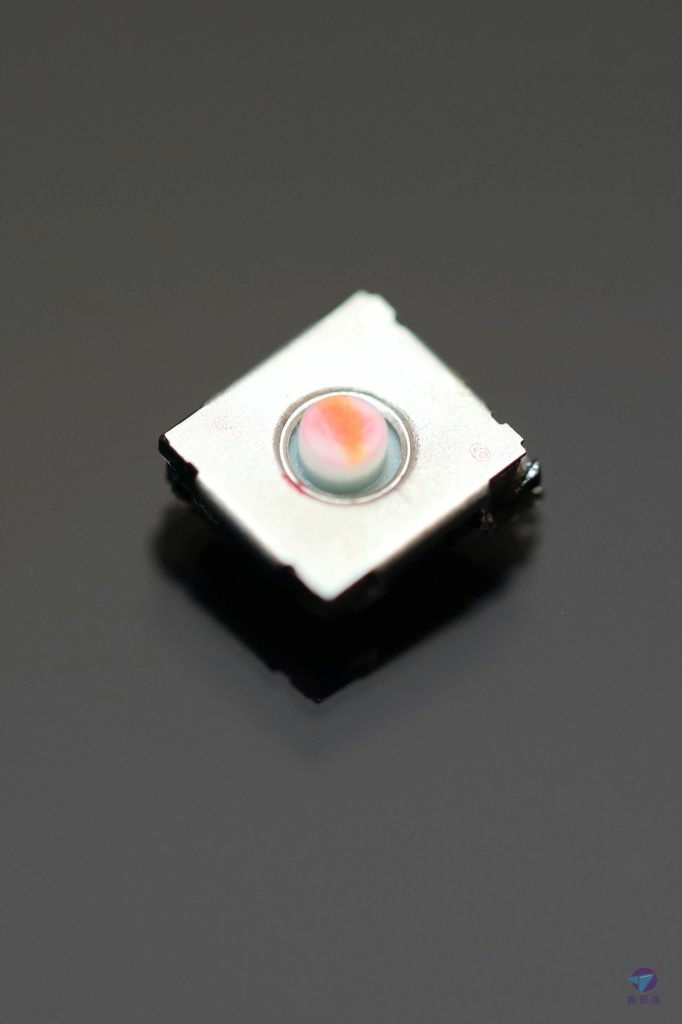

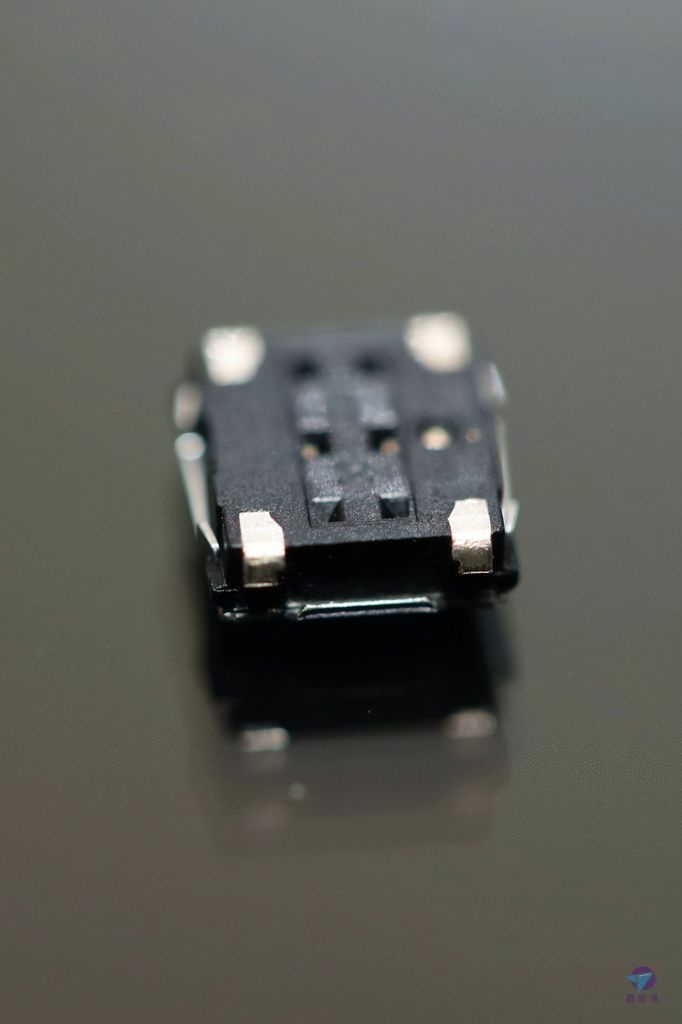

這款是原來的開關，Mouse micro swtich，尺寸 6 * 6 * 2.5 mm。
來自 M 品牌。
按壓回彈是兩聲，喀喀。

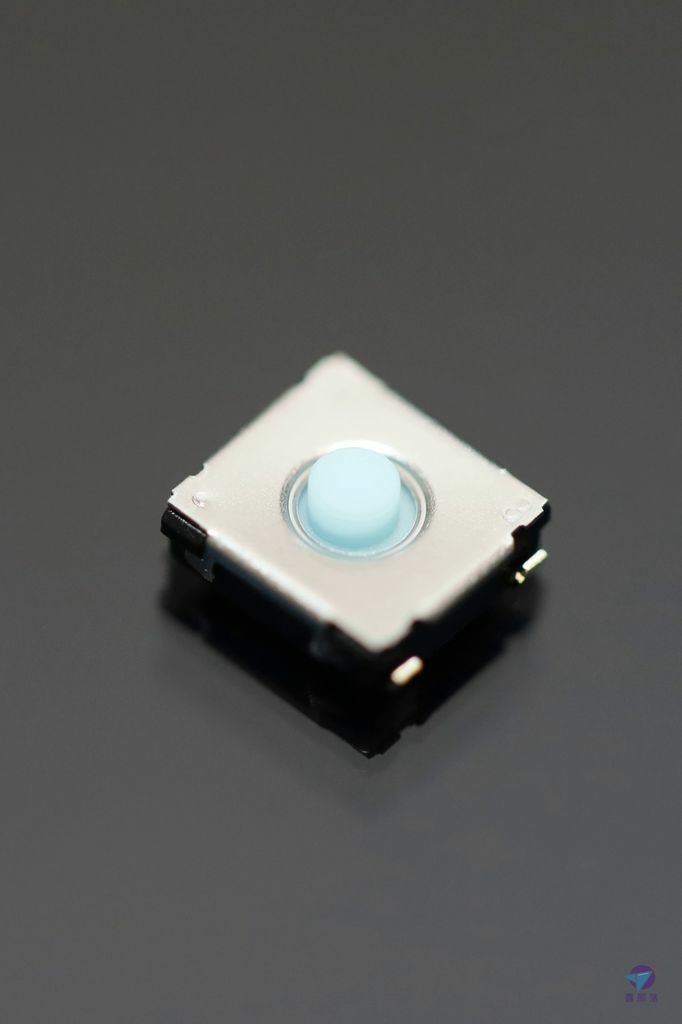

底下這是 M 牌同廠全新備品零件。
店家說，它就跟微軟 Microsoft Sculpt 人體工學無線滑鼠的左右鍵零件一樣。
按壓力道跟微軟原廠相同，為 0.65N。

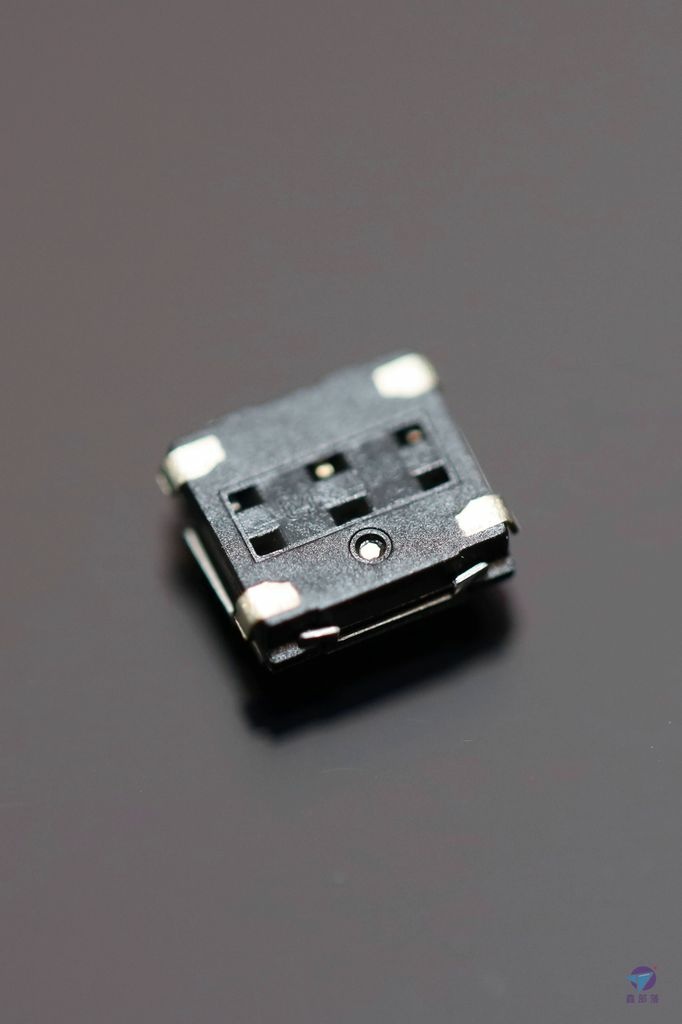

SMD 貼片腳為轉角 90 度包覆。
#5 A 品牌貼片微動開關

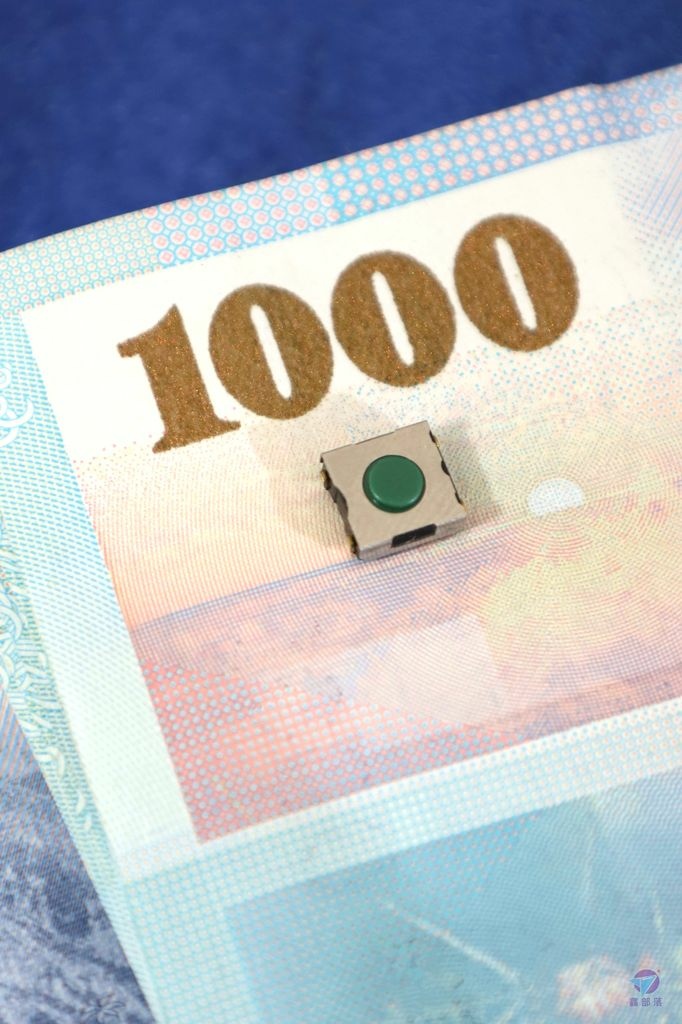

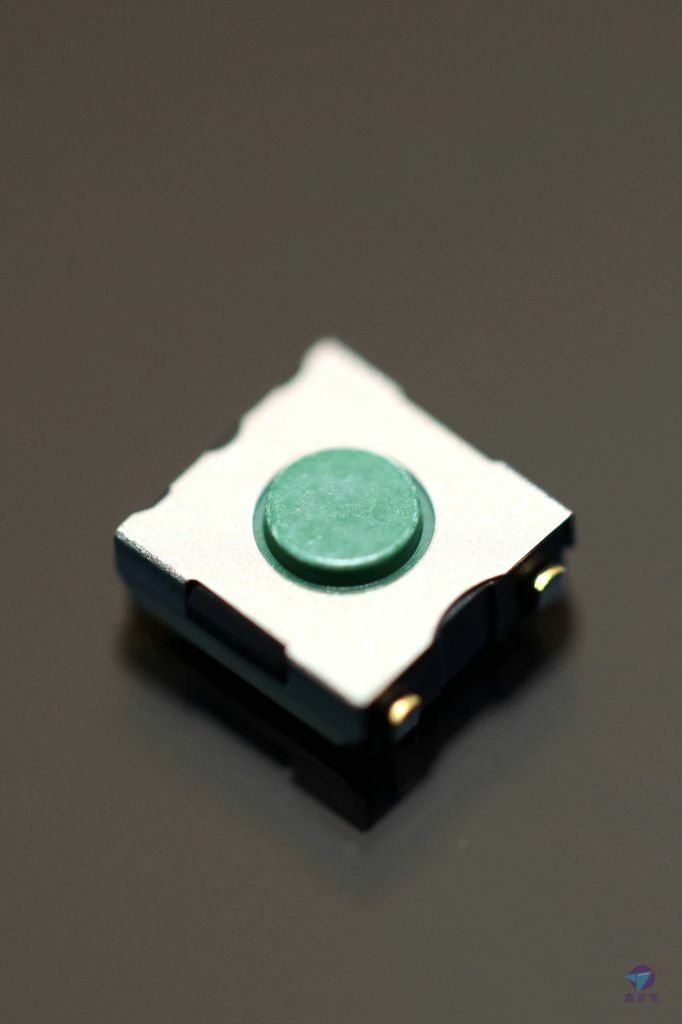

這是 A 品牌的貼片微動開關。
0.74N，適中偏硬，接近一般滑鼠力度。
它按鍵面積較大，相容性沒問題。
按壓喀聲明顯，釋放則較小聲。
#f 心得分享
本文介紹的兩種精選貼片微動開關，都可適用於 Microsoft Sculpt Mouse、微軟 ARC Touch、4000、小米 MiMouse 之左右鍵、羅技 MX518 與 G400 中鍵......。
本次只換了左鍵，右鍵還是微軟原廠的，所以可以直接 AB 比較。
M 牌: 手感輕軟一些，按壓回彈為喀喀或滴答兩聲。
A 牌: 特色是清脆偏硬，按壓聲短促，回饋更明顯!
點擊此處聽聲音比較。(A 按3次, M 按3次, A、M 交錯3次）
