不容忽視的系統整合設備新星!
本次要開箱一組 HDMI 2.1 傳輸線新品，來自美國的「WAVESPLITTER威世波」。
台灣民眾對這個品牌可能覺得陌生，不過 WAVESPLITTER 已擁有 10 多年歷史 (成立於 2005 年)，主要從事光通訊技術之研發以及主/被動光元件生産。
他們的企業在美國、台北、加拿大、日本、中國大陸、均設有公司或辦事處。
主要客戶包括：美國前四大 Data Center 品牌、網路設備廠、AI 和高速運算電腦公司、歐美日影音行銷公司。
目前 WAVESPLITTER 威世波亦跨足 HDMI 傳輸線材 & 專業影音系統設備領域，本文也將介紹他們家的系統整合解決方案!
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
#1 包裝設計

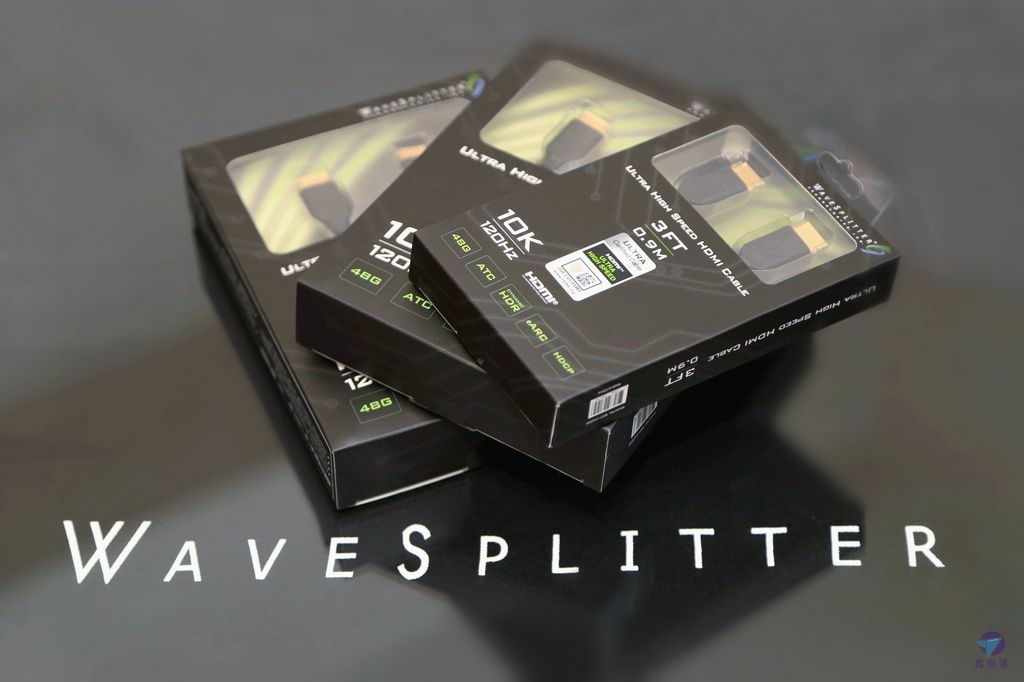

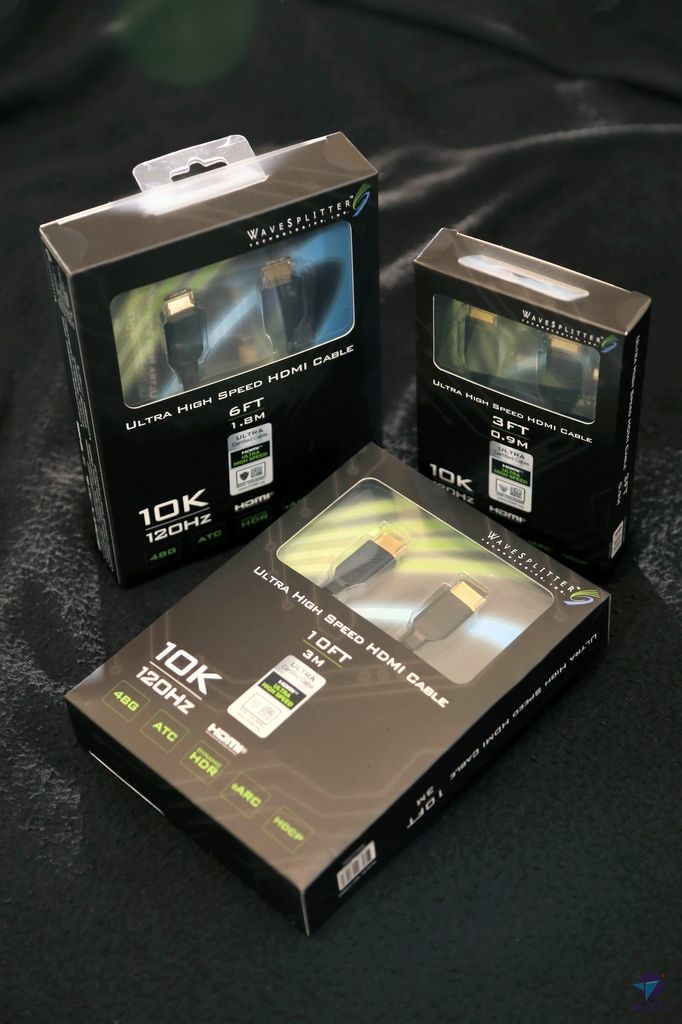

黑色大底加上電路板暗紋，呈現硬派科技風格。
正面三分之一為透明視窗，可以清楚看到內容物。

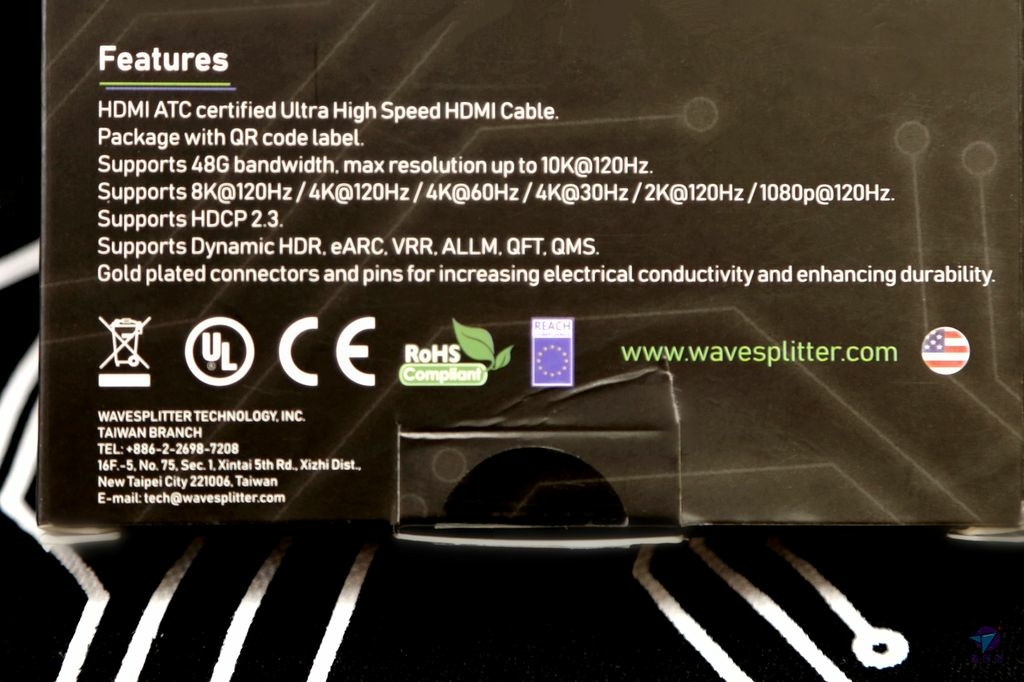

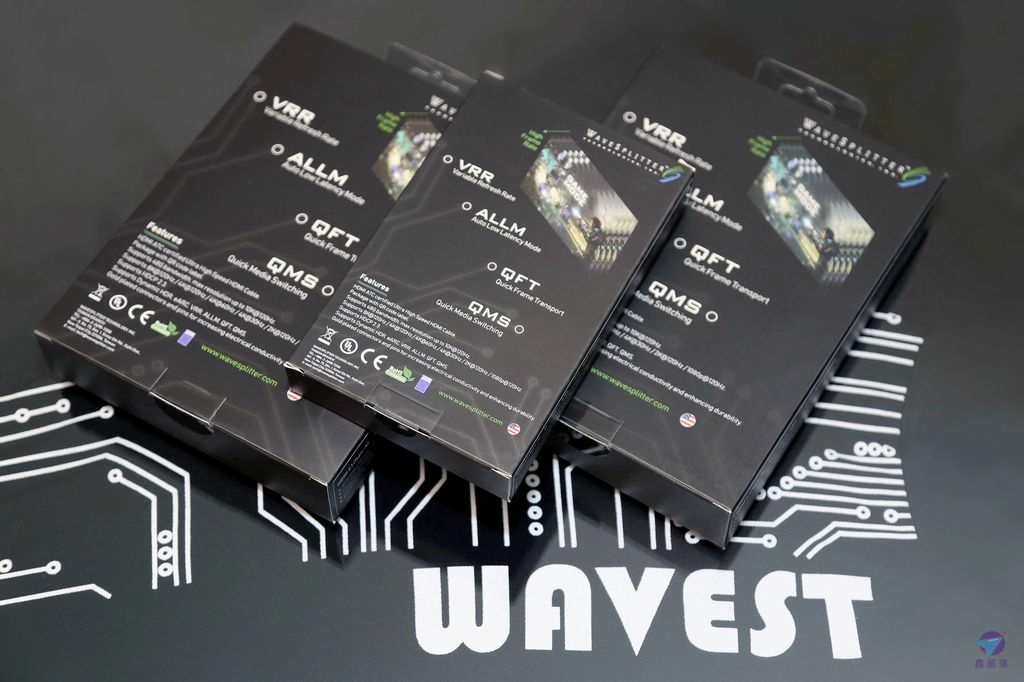

盒子背面為產品規格與特色說明。
#2 規格 & 特色

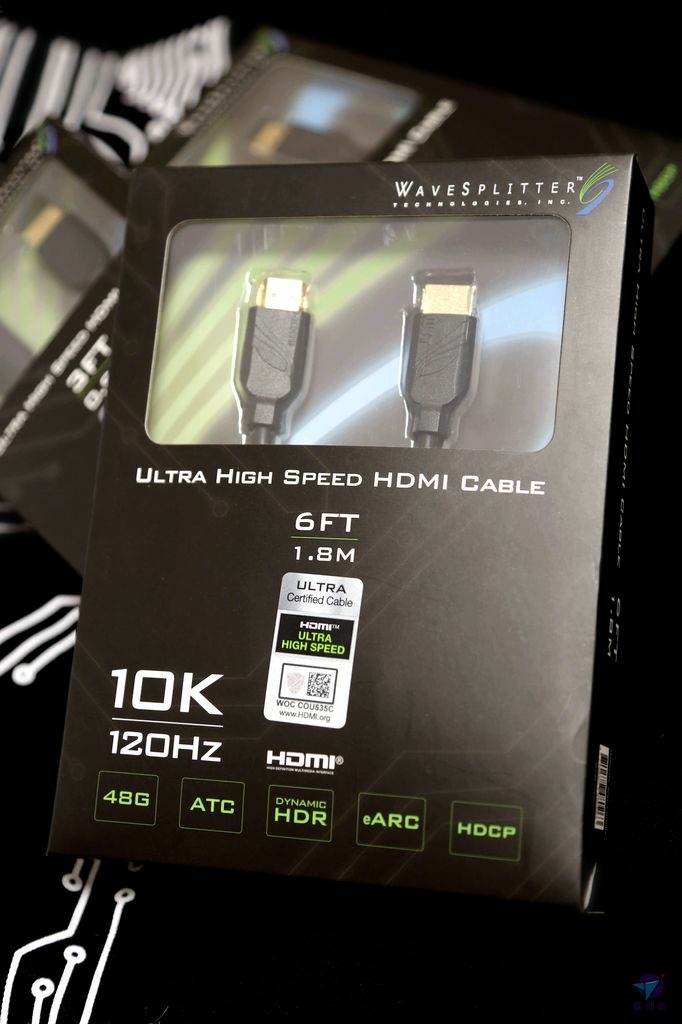

封面下半部印有產品主要亮點，包括 HDMI 2.1 版認證標章 & 長度標示。

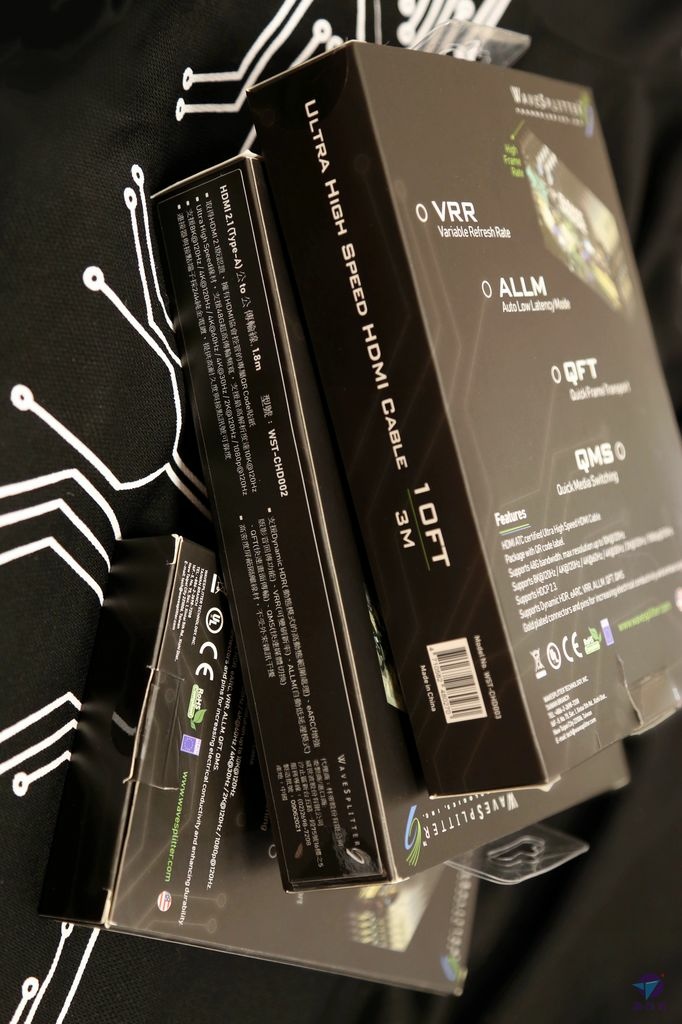

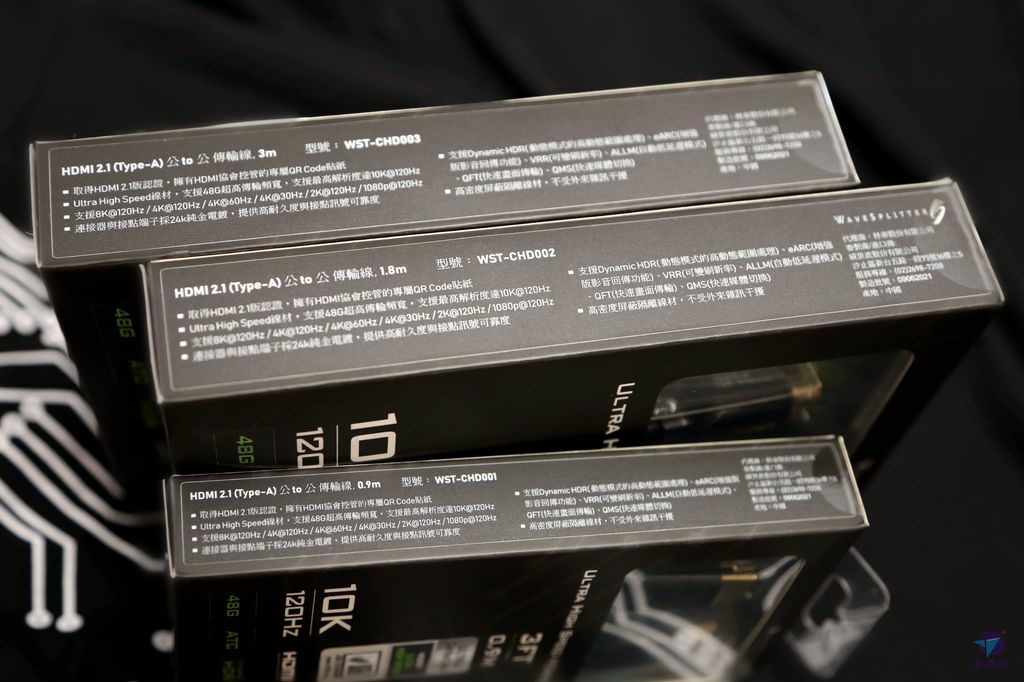

盒子之三側面: 左、右、底。
左側面為中文版產品名稱、型號 & 使用說明......。

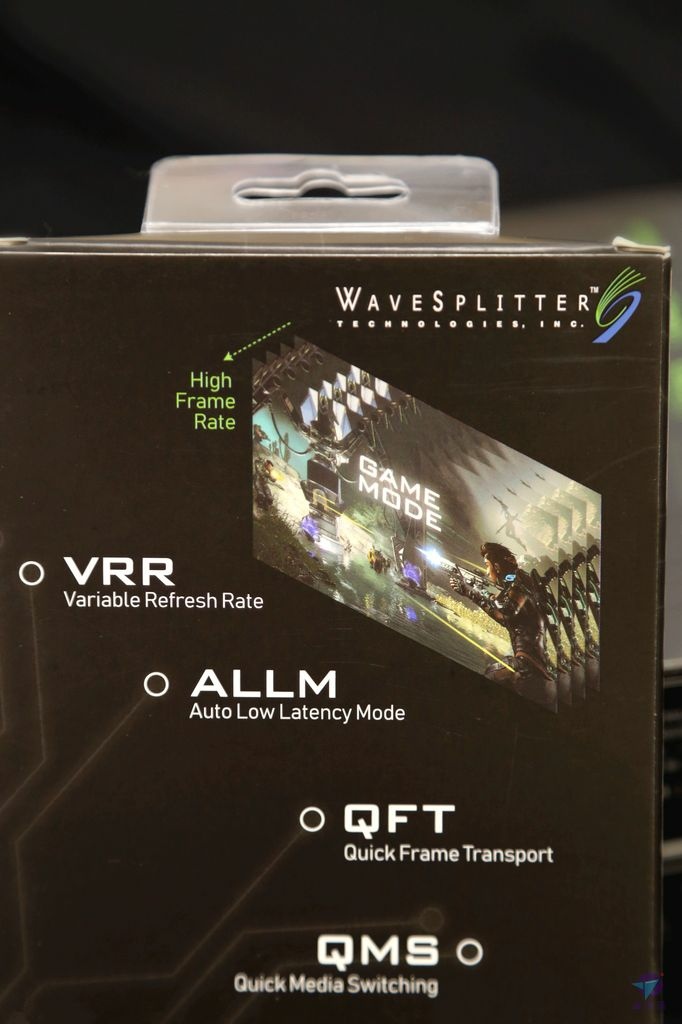

VRR、ALLM、QFT、QMS，皆為 HDMI 2.1 專屬規格。
VRR 是一種電競遊戲功能，可降低或消除遊戲互動遲滯、畫面停頓不連貫、畫面撕裂等狀況，能為玩家帶來更流暢 & 細節更豐富的遊戲體驗。(註: Variable Refresh Rate = 可變刷新率 or 可變更新率)
ALLM 可自動調整延遲設定，減少畫面延遲，為遊戲玩家、VR 用戶或電影觀賞者提供更好的效果。(註: Auto Low Latency Mode = 自動低延遲模式)
QFT 是為了減少 lag，能降低來源端和顯示器之間的傳輸延遲， 對增加流暢度 & 更新率有幫助。(註: Quick Frame Transport = 快速畫面傳輸 or 快速影格傳輸)
QMS 可讓播放/來源裝置即時切換其內容的解析度或影格速率，而不會有任何的顯示中斷(黑幕)。例如在 60fps 和 24fps 動態影像之間切換時，可實現無縫轉場， 避免顯示中斷。(註: Quick Media Switching，快速媒體切換)
WAVESPLITTER威世波產品為 HDMI 協會認證的 HDMI 2.1 線材，所以本版本之相關特色都支援:
(1)原生頻寬 48 Gbps。
(2)解析度最高 10K@120Hz。(亦包含 8K@120Hz、4K@120Hz、4K@30Hz、2K@120Hz、1080P@120Hz。
(3)Dynamic HDR (= 動態模式的高動態範圍處理 or 動態式高動態範圍)。
(4)eARC 比前代 ARC 支援更大頻寬，也提供更快速度。用戶只需要透過一條 HDMI 2.1 傳輸線，便能將播放器、串流或來源設備......之音訊送給電視，再發送到 AVR 影音擴大機或 Soundbar。(註: Enhanced Audio Return Channel = 增強版影音回傳功能 or 增強音頻回傳通道)
(5)支援 HDCP 2.3 (High-Bandwidth Digital Content Protection V2.3，高畫質數位內容保護 2.3版)。

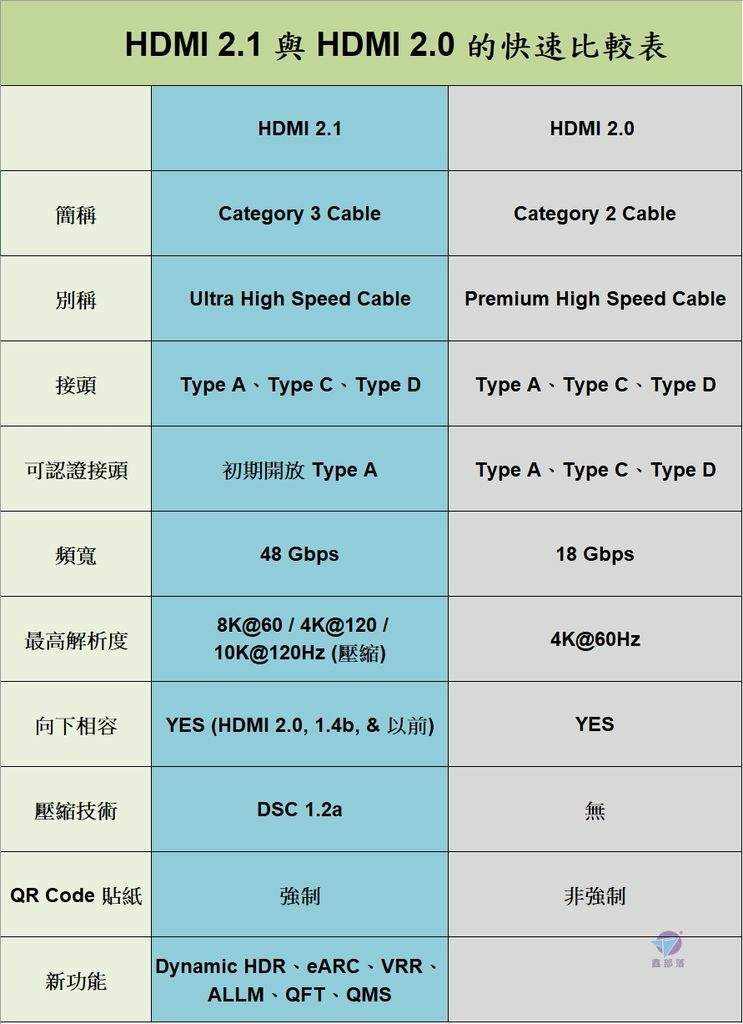

以下是 HDMI 2.1 vs HDMI 2.0 之快速比較。
對消費者來說，必須注意產品是否有 HDMI 組織的標章。
廠商想標示 HDMI 2.1，認證是必要程序，專屬控管之 QR Code 貼紙是強制性的!
#3 開箱

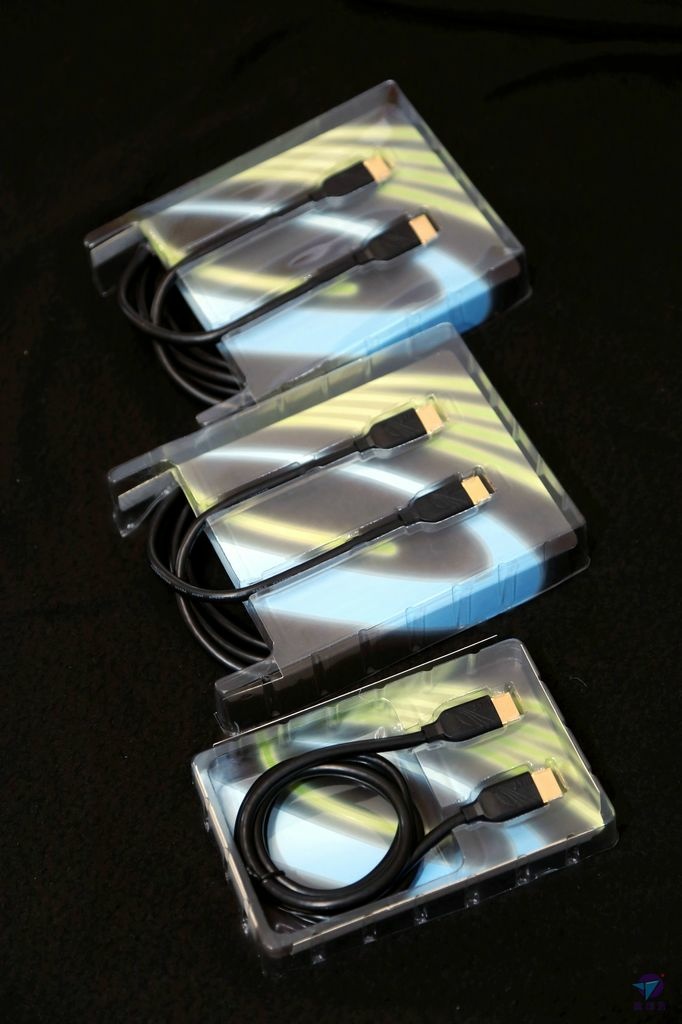

內部採用半泡殼設計，可提供良好固定與保護。
透過視窗看到的藍、綠、黑配色，其實是個設計者巧思。它是用 WAVESPLITTER 的放大版 logo 當底圖。

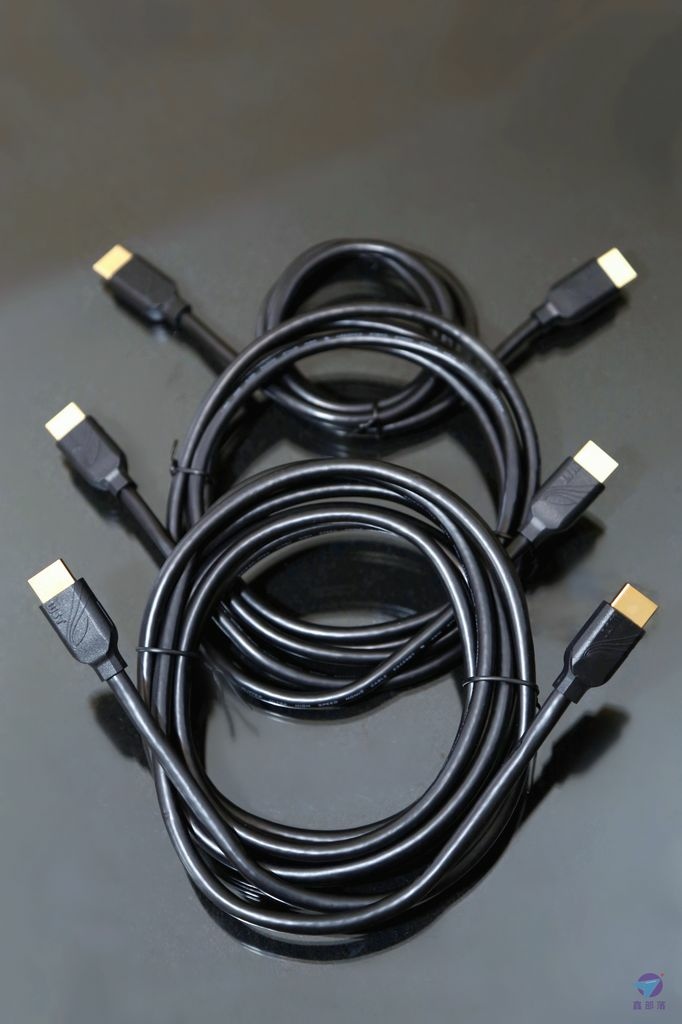

WAVESPLITTER威世波 HDMI 2.1 傳輸線採用百搭深沈的黑為主色。
(1)型號 WST-CHD001，即 WAVESPLITTER HDMI 2.1 (Type-A) 公 to 公 3 feet (0.9M) 傳輸線。
(2)型號 WST-CHD002，即 WAVESPLITTER HDMI 2.1 (Type-A) 公 to 公 6 feet (1.8 M) 傳輸線。
(3)型號 WST-CHD003，即 WAVESPLITTER HDMI 2.1 (Type-A) 公 to 公 10 feet (3M) 傳輸線。
在 SI 系統整合領域，黑色是相當常見的用色。因為黑色低調且適合隱藏在系統後台。

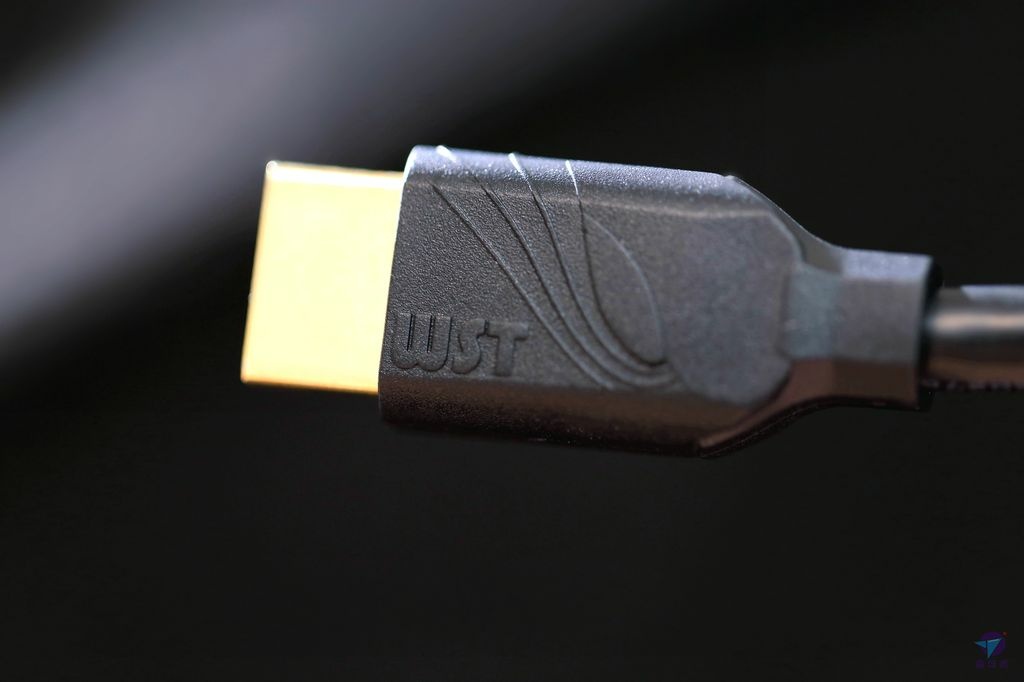

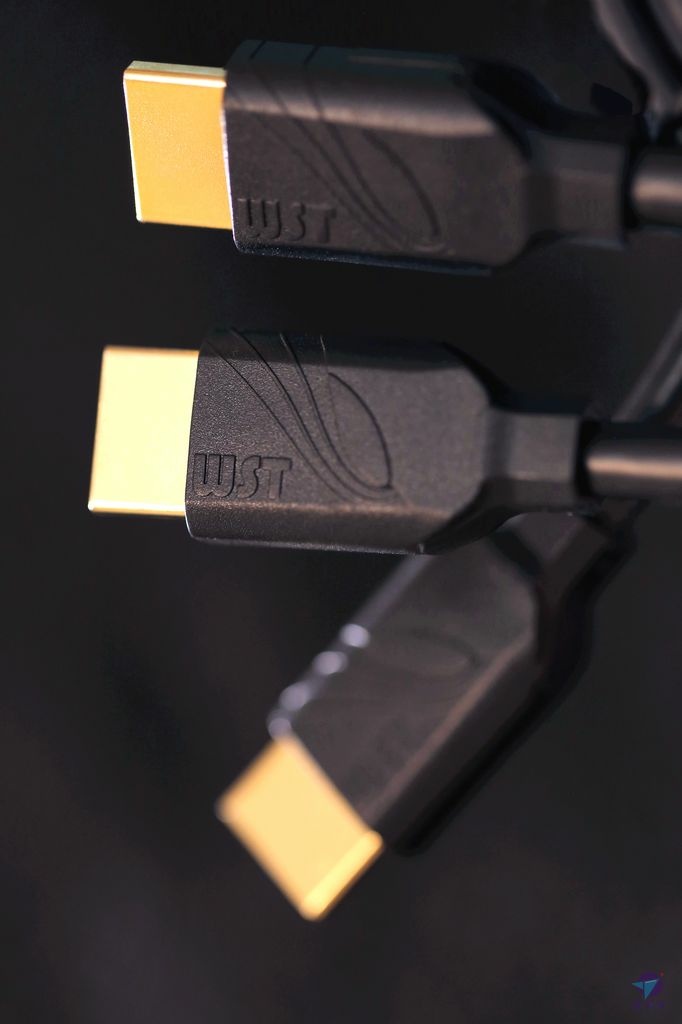

HDMI 接頭一面是 WST logo，它代表 WAVESPLITTER。

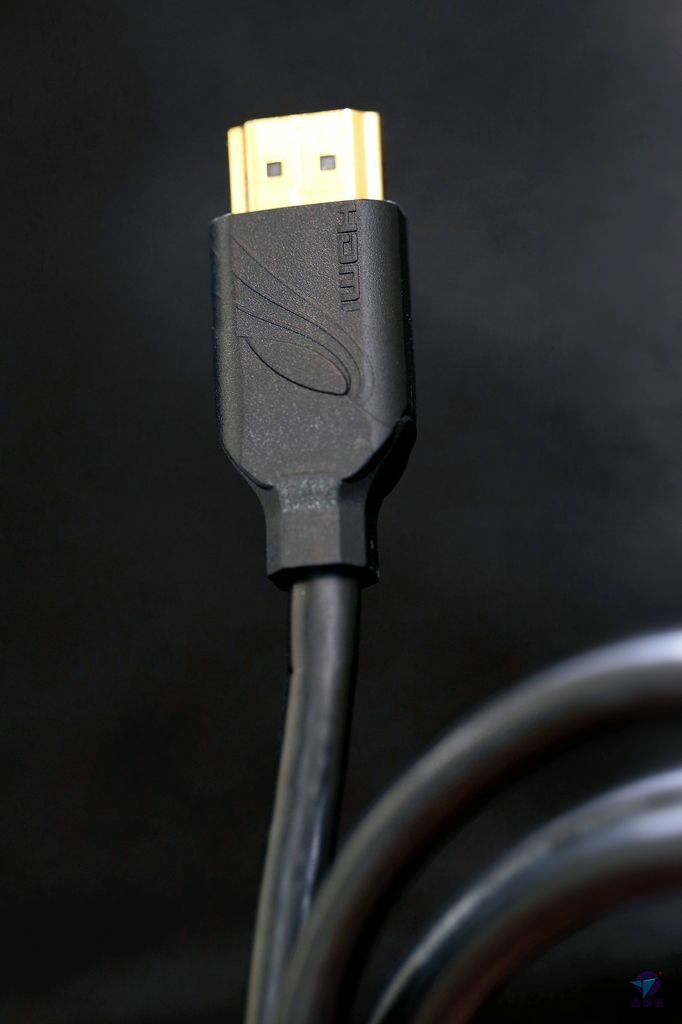

接頭另一面是 HDMI logo。
在一些場合中，公司可能會選用 WAVEST 或 WST 當 WAVESPLITTER 之縮寫版 logo。
搭配的裝飾線條，發想自 WAVESPLITTER 的 logo。

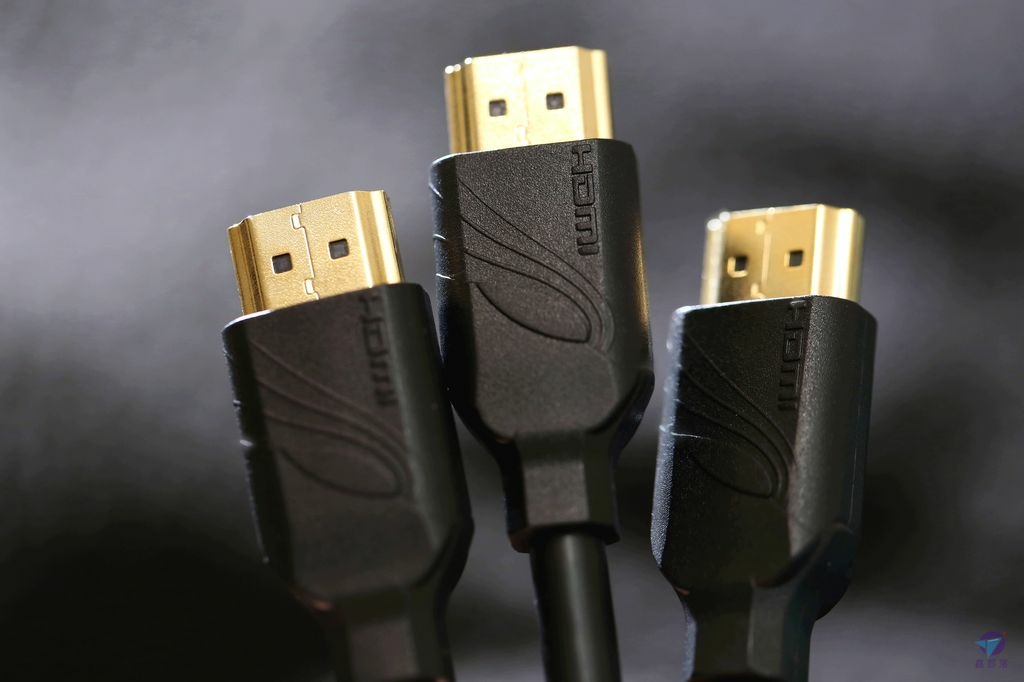

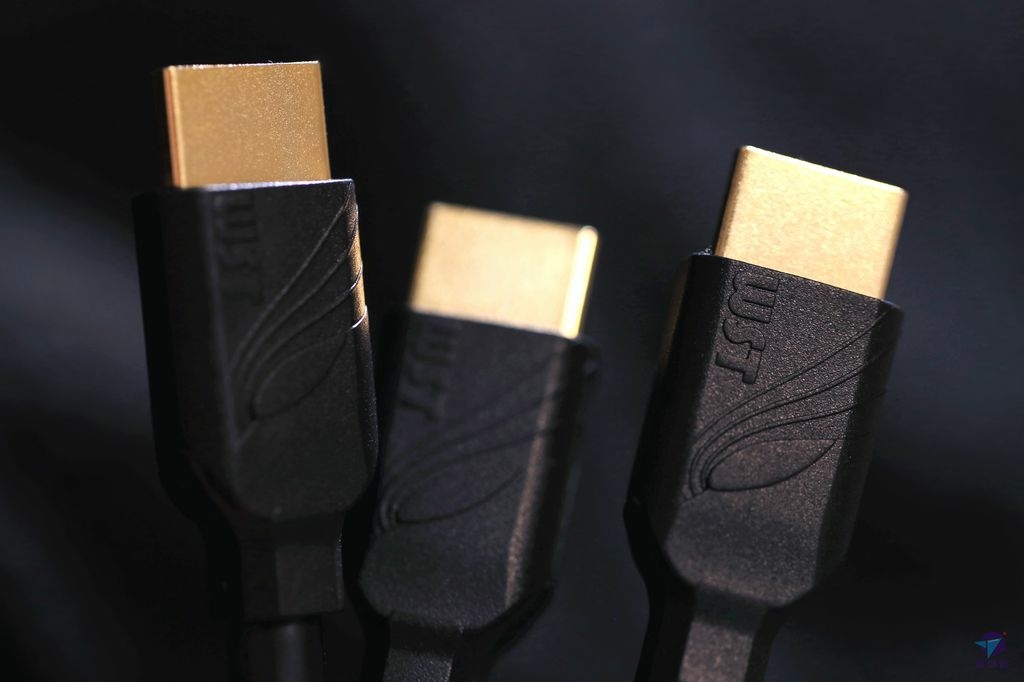

負責實際接觸之 HDMI 插頭外殼部份，採用 24K 鍍金。
內部接點端子亦為 24K 純金電鍍，可提供穩定訊號傳輸與高耐久性。

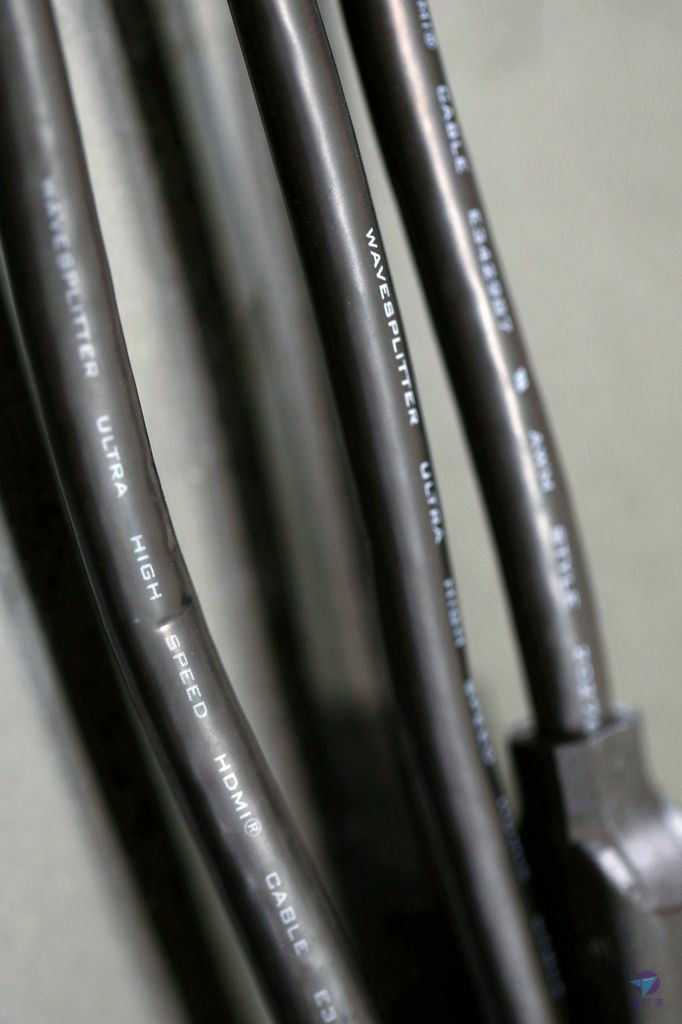

線身上可看見 WAVESPLITTER 字樣，此為品質保證之一。
高密度屏蔽隔離線纜，確保不受外界雜訊干擾。
材質完全符合 HDMI 2.1 (ULTRA HIGH SPEED HDMI) 之需求。
#4 如何用 app 檢查真偽?

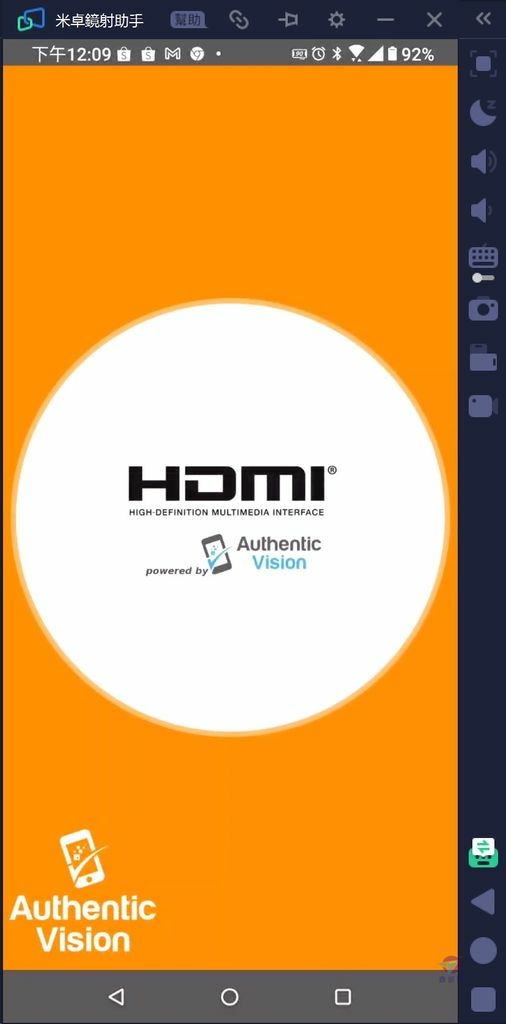

所有消費者都可以自行下載安裝一支 HDMI 協會免費 app，名稱為「HDMI Cable Certification」。
HDMI Cable Certification - Google Play (Android 版)
HDMI Cable Certification on the App Store (iOS 版，Apple App Store)

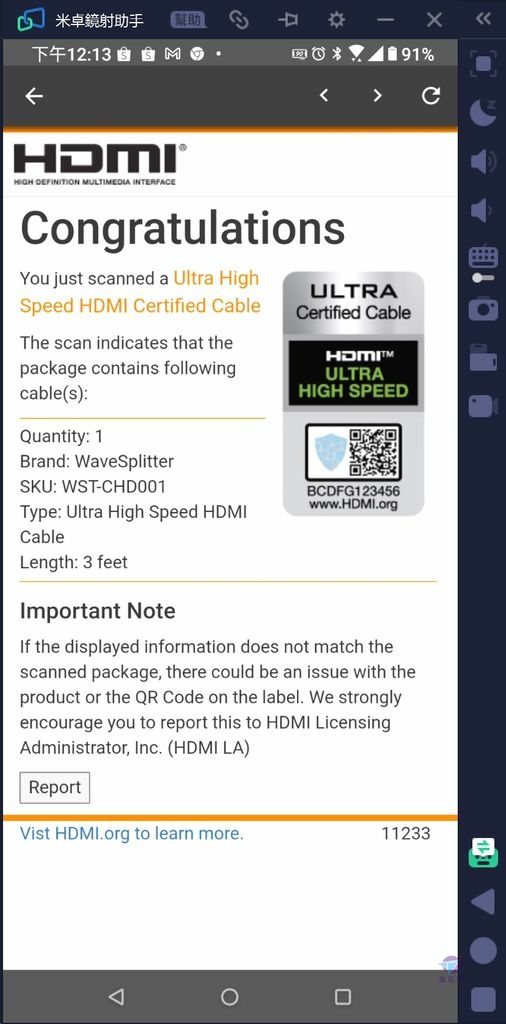

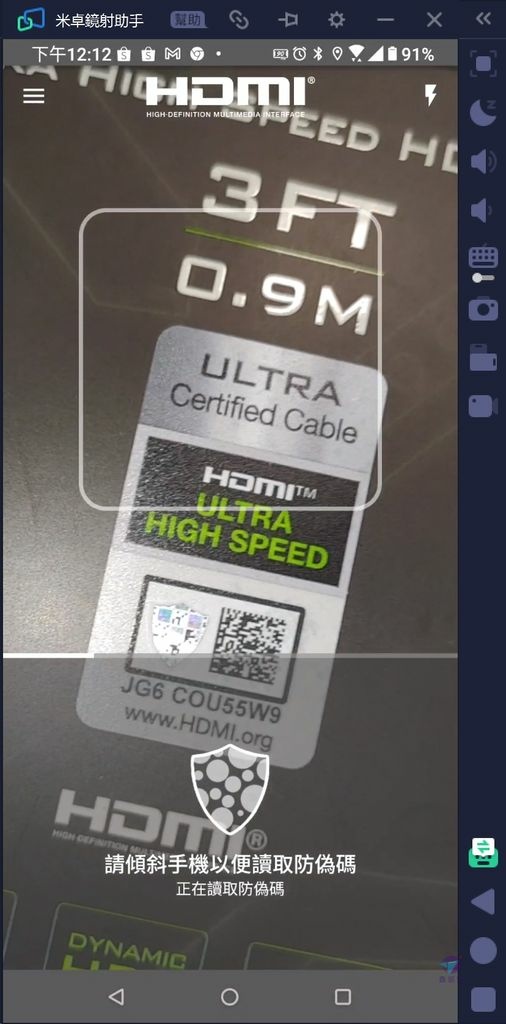

App 安裝後，便可用來掃描產品包裝盒/袋的認證 QR code。
操作要領為兩步驟:
(1)讓 QR code 落在方框內，先掃描 QR code。
(2)依指示，傾斜一下手機以讀取防偽碼。
HDMI 協會之 HDMI 2.1 認證相當嚴謹，不能用一張貼紙走天下。
換言之，每條 HDMI 2.1 傳輸線編號都需要個別驗證。
這張 QR code 是 WST-CHD001，即 WAVESPLITTER HDMI 2.1 (Type-A) 公 to 公 3 feet (0.9M) 傳輸線唯一並專用。
#5 家庭與一般連接

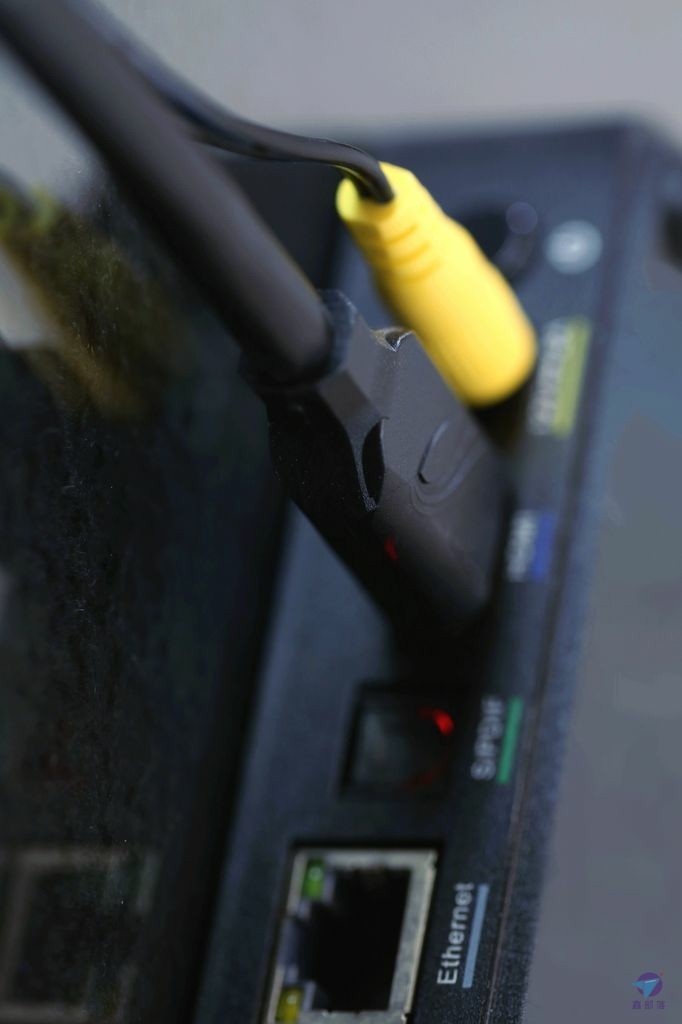

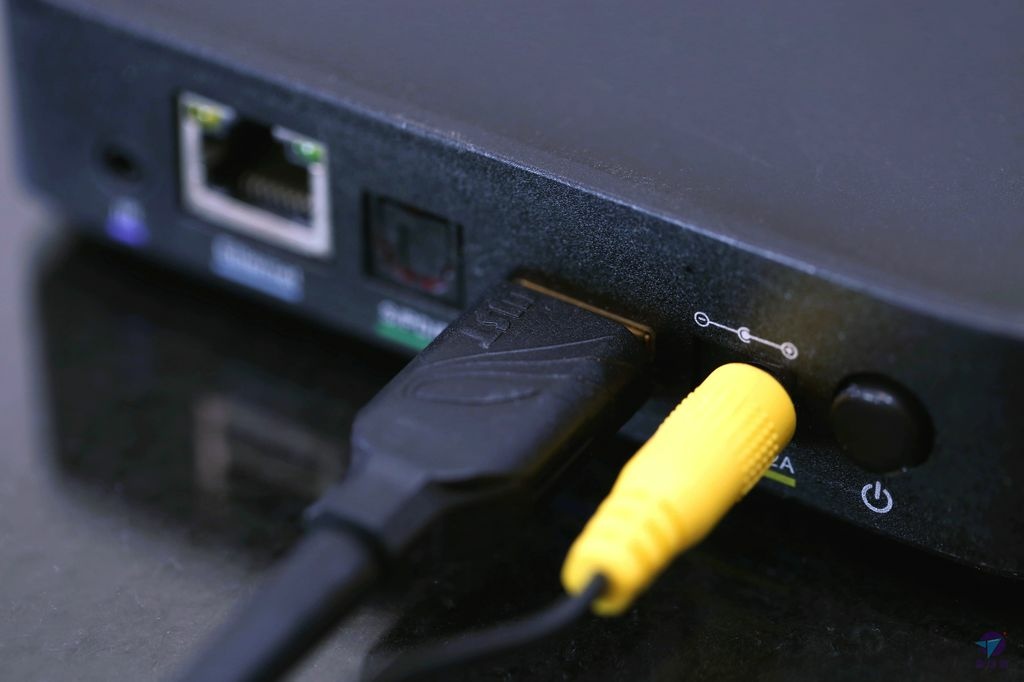

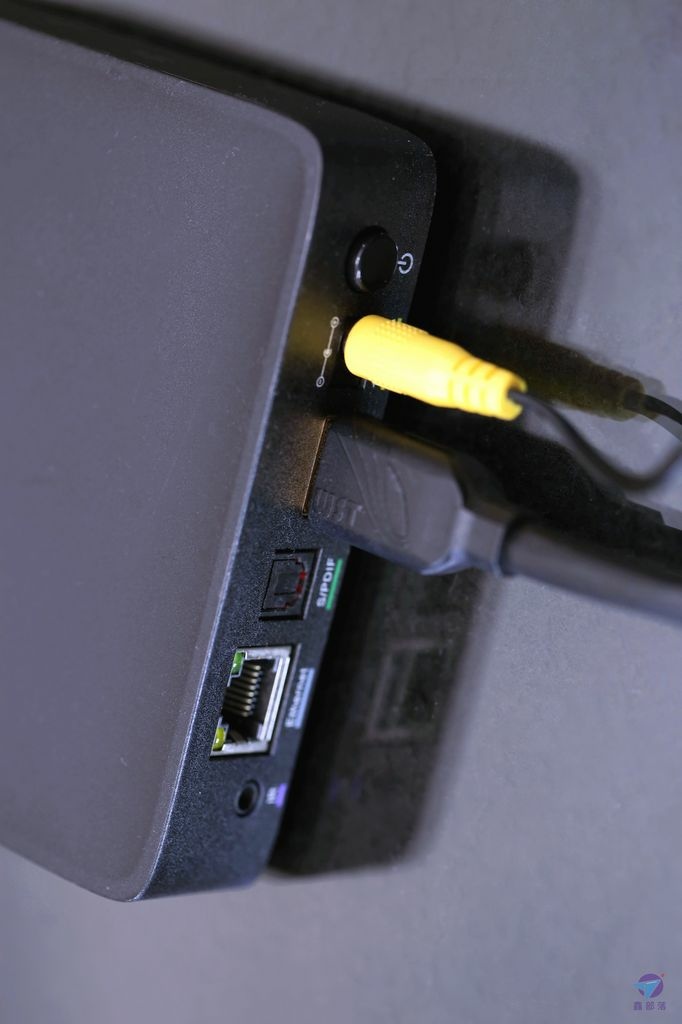

拿 WAVESPLITTER 威世波 HDMI 2.1 線材連接家中或辦公室的 HDMI 播放器或螢幕，是完全沒有問題的。
HDMI 2.1 規格相容性可確保影音訊號品質良好 & 功能完整支援。
小密技，用戶想要享受 HDMI 2.1 好處，必須從頭到尾通通支援，包括來源播放設備、中間傳輸線材、以及顯示器。
如果其中有任一個沒符合，HDMI 2.1功能便無法完整支援。
其實最容易被遺忘的，通常就是 HDMI 線材，因為一般民眾從外觀不易分辨出差異性。
#6 系統整合 - 電視牆
專業影音系統設備為 WAVESPLITTER 威世波擅長的區塊之一，主要應用在系統整合 SI (System Integration)。

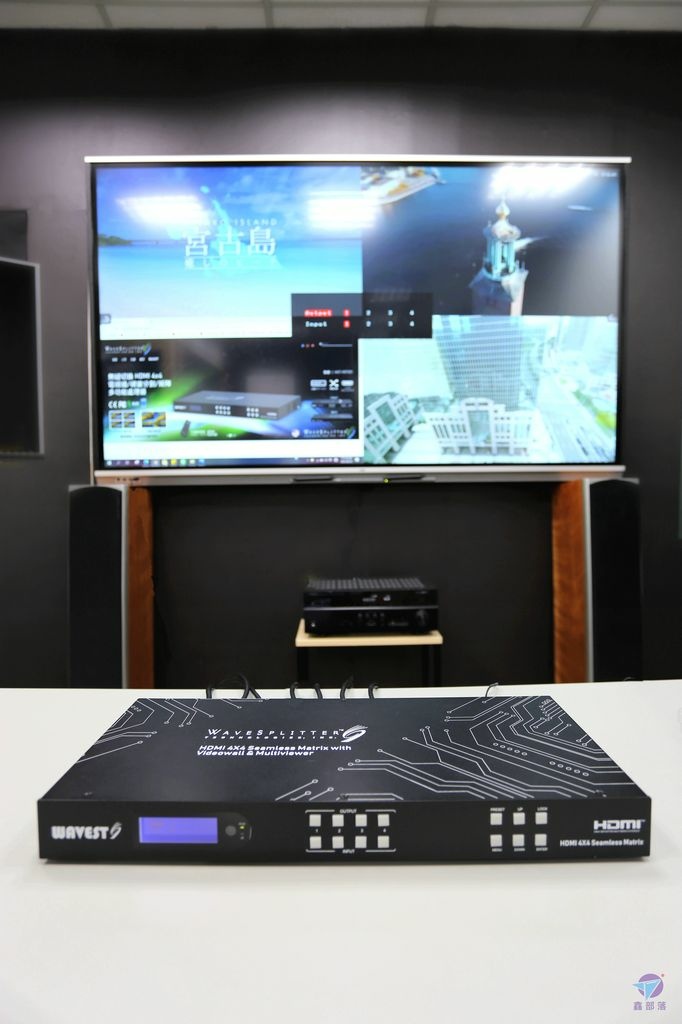

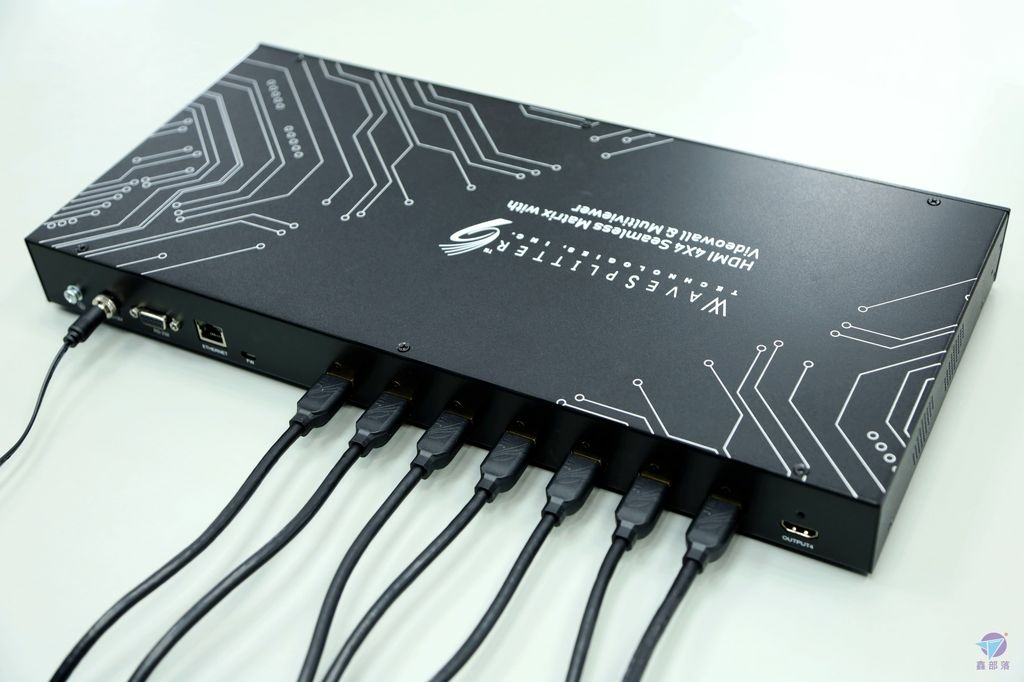

這台 WAVESPLITTER WST-POT001 HDMI 4X4 Seamless Matrix with Videowall & Multiviewer。
中文名稱為「無縫切換 HDMI 4x4 電視牆/視窗分割/矩陣 多功能處理器」。
其特色為無縫切換，並提供最高解析度 3840x2160@30Hz。
機器可支援 4 個 HDMI 輸入 & 4 個 HDMI 輸出。
無縫切換電視牆應用 (videowall)方面，它可做到 4 個 HDMI 訊號源，搭配 4 台 HDMI 顯示器。

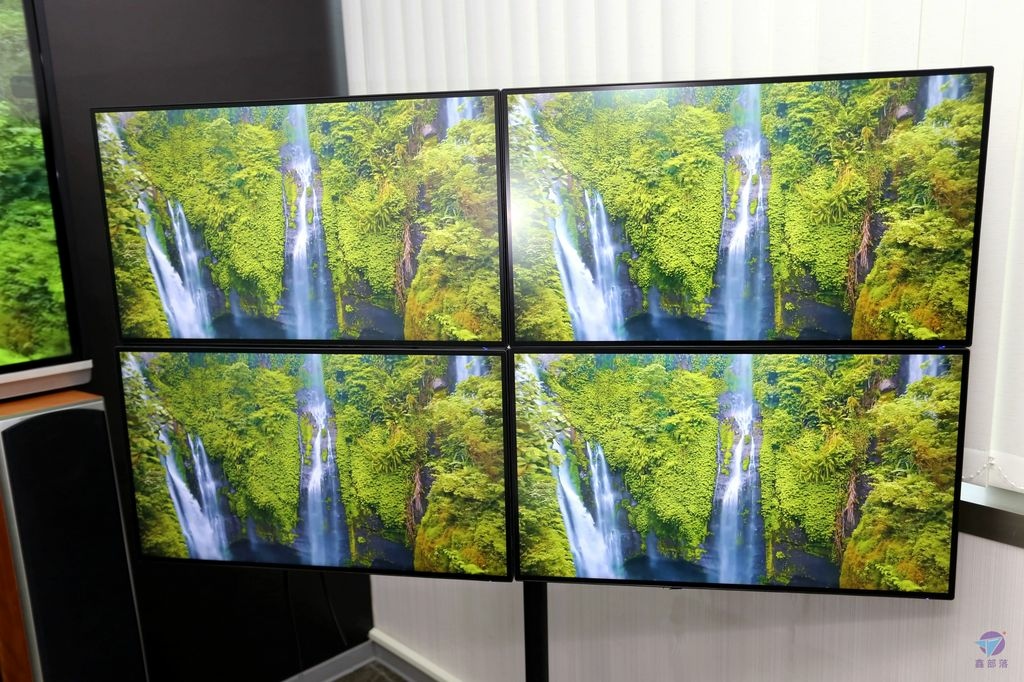

以下範例為 1 對多，1 個訊號源分別供應給 4 台顯示器之每一台。
電視牆的應用並不稀奇，但做到無縫切換就不簡單了。
所謂無縫切換是指影音切換十分迅速，無延遲無黑幕，新訊號源瞬間顯示。

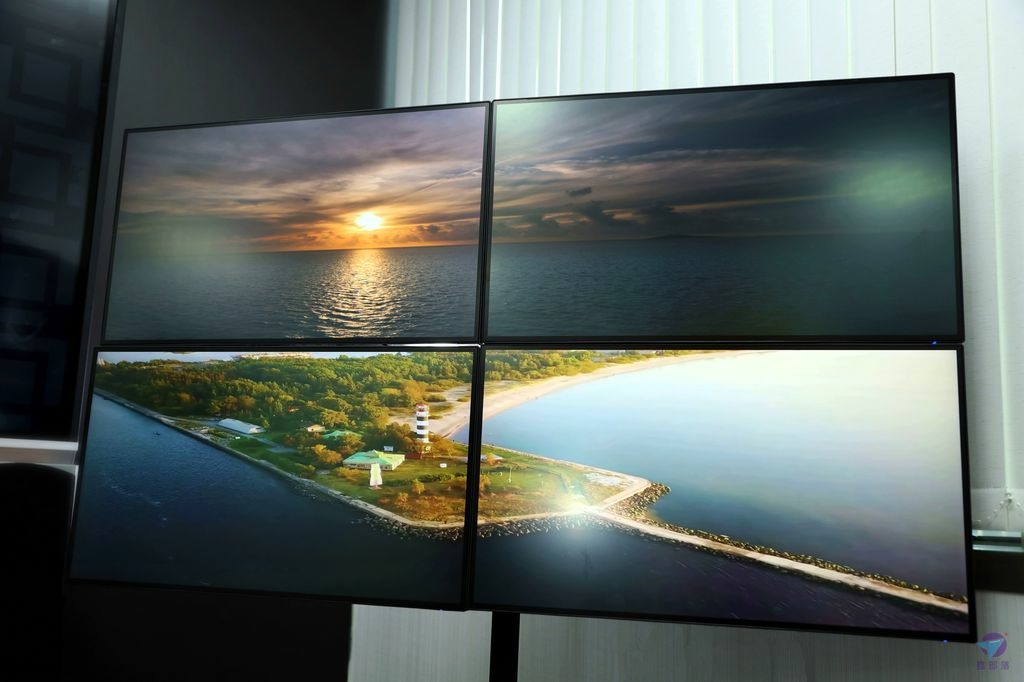

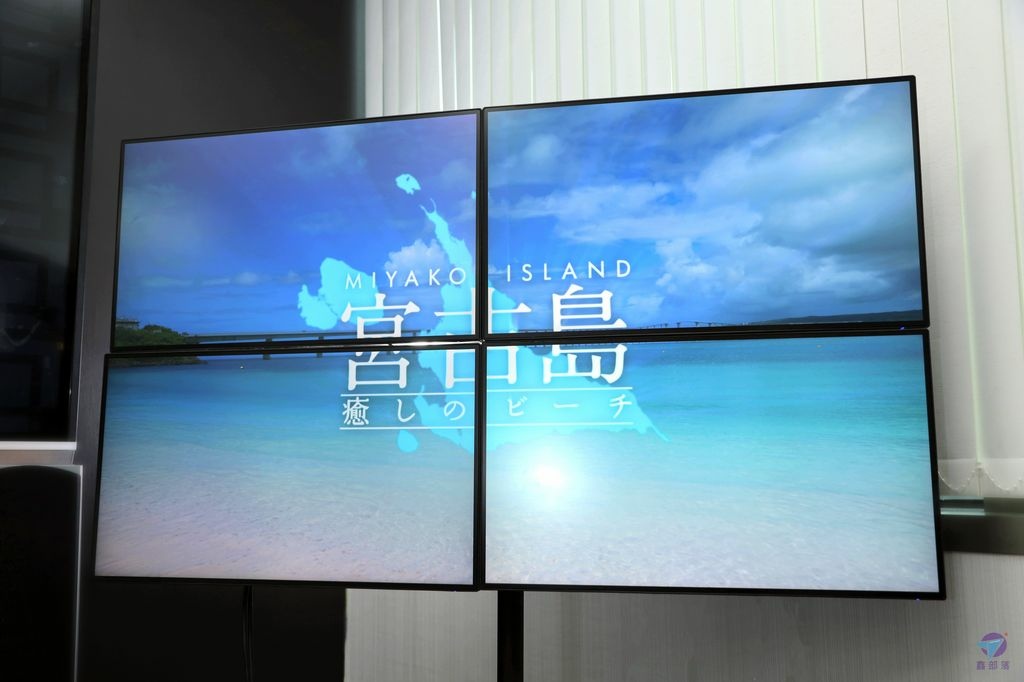

此為 1 個訊號源對應到 2*2 電視牆，即 4 塊螢幕拼成一個大螢幕。

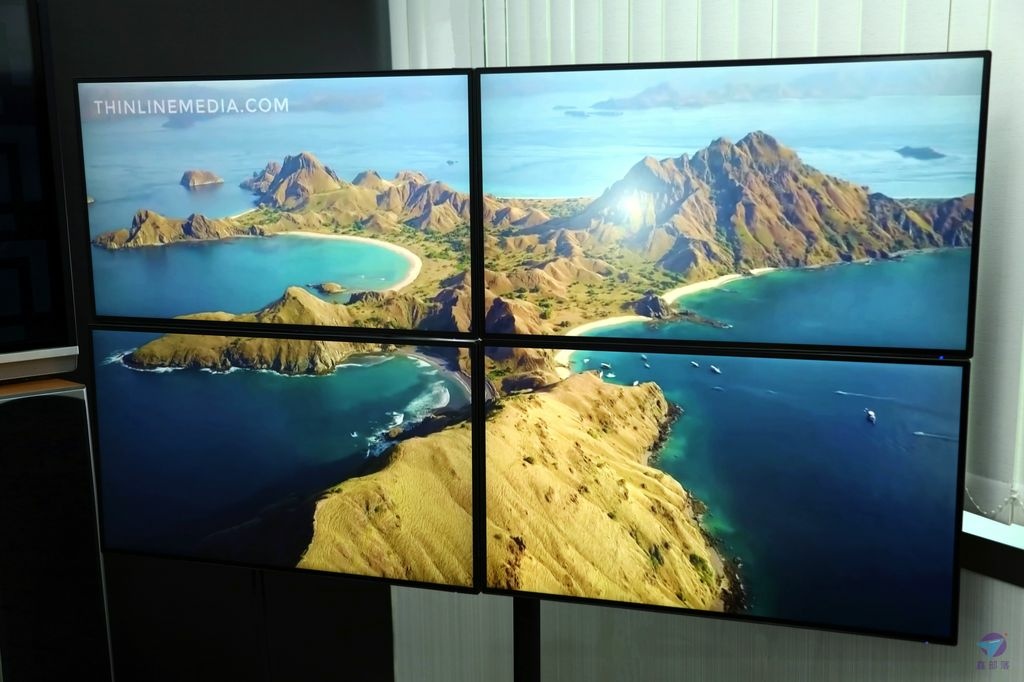

這個電視牆更明顯，4 個顯示器變成一片大螢幕。

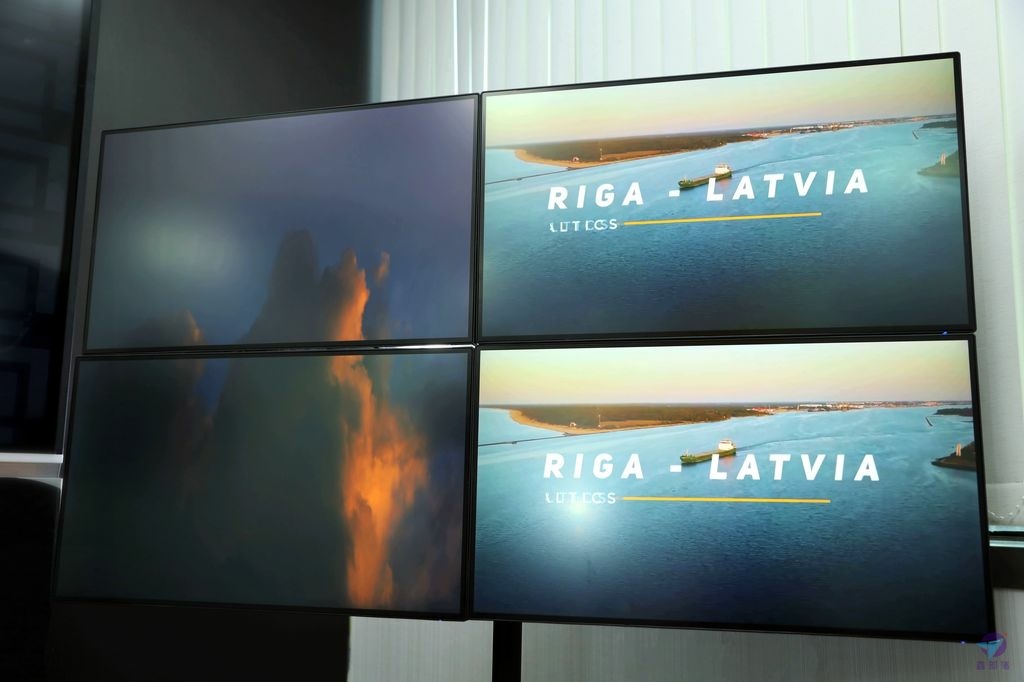

重直 2 個畫面併排，即 2 個訊號源對應到上半部/下半部之螢幕範圍。
水平 2 個畫面併排，即 2 個訊號源各對應到左半部/右半部螢幕範圍。
1 個訊號源對應到左半邊螢幕範圍。
另 1 個訊號源分別提供給右半部 2 台顯示器之每一台。

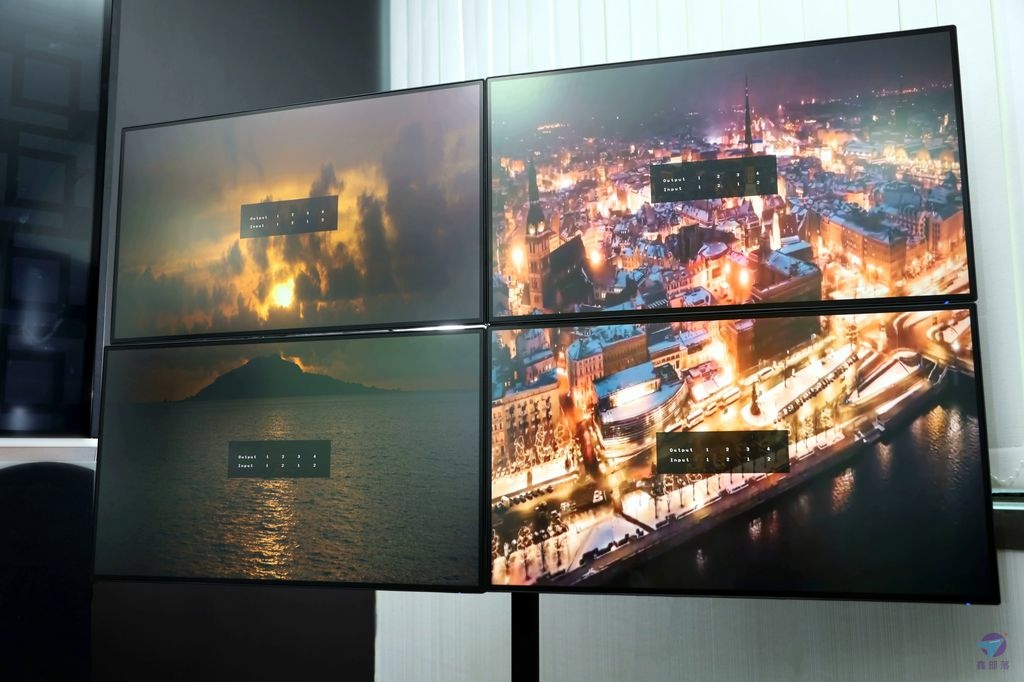

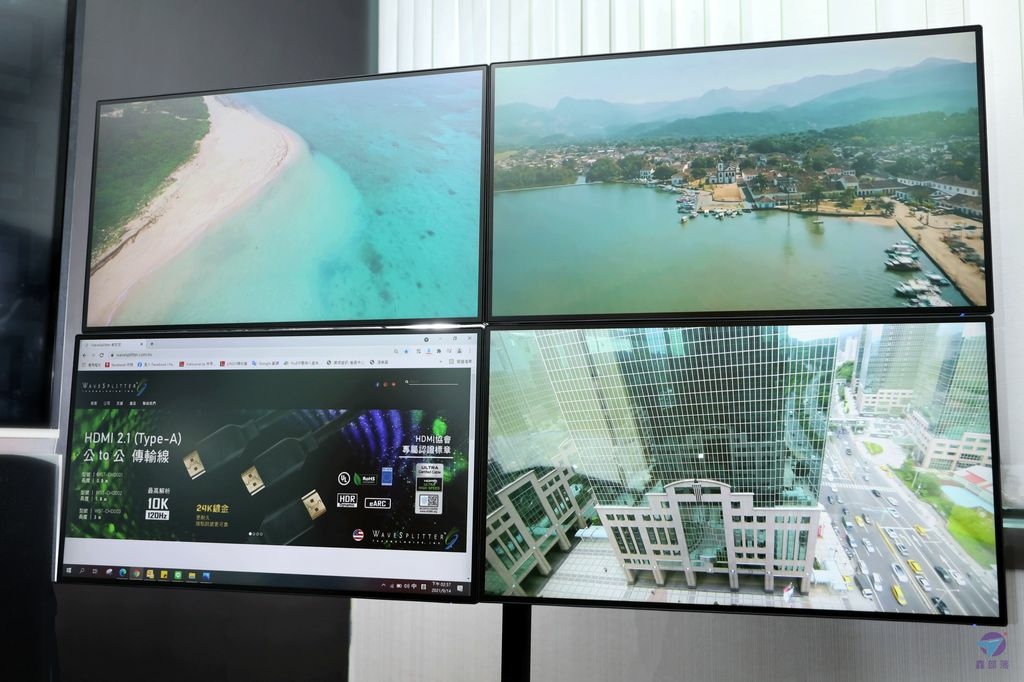

以下範例為 4 對 4，4 組訊號源分別對應 4 台顯示器之每一台。
限於篇幅關係，無法一一呈現。實際上 WAVESPLITTER WST-POT001 可支援 10 種電視牆模式!
#7 系統整合 - 視窗分割

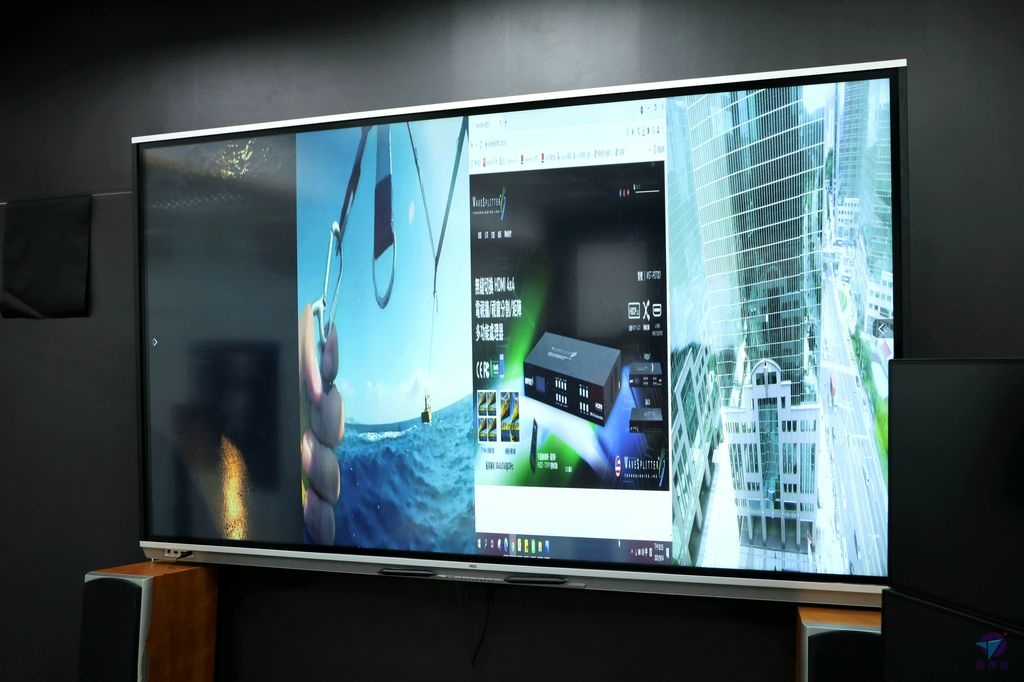

無縫切換視窗分割功能 (Multiviewer)，是指在同一台大螢幕開多個小視窗。
WAVESPLITTER WST-POT001 支援 4 個來源，所以最多可以開 4 個小視窗。
此為 85" 大螢幕，每個小視窗的內容仍相當清楚。
視窗大小可以有不同變化。

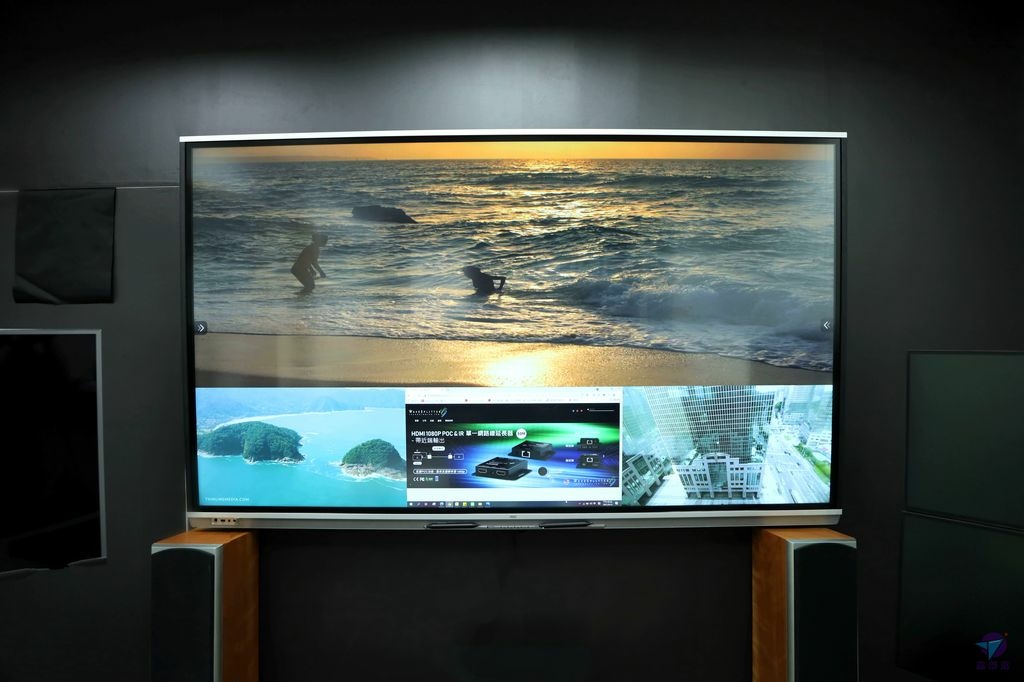

以下範例為上半部範圍搭配一個訊號源，下半部開 3 個小視窗搭配 3 個訊號源。

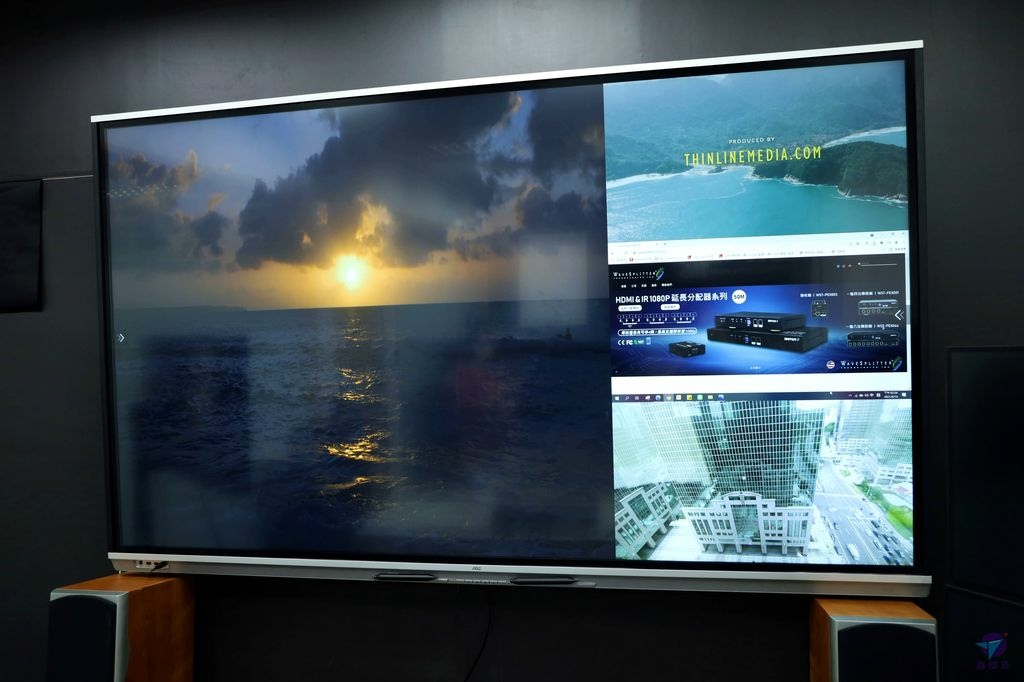

左半部範圍搭配一個訊號源， 右半部開 3 個小視窗對應 3 個訊號源。
亦可 4 個訊號源對應 4 個垂直小視窗。

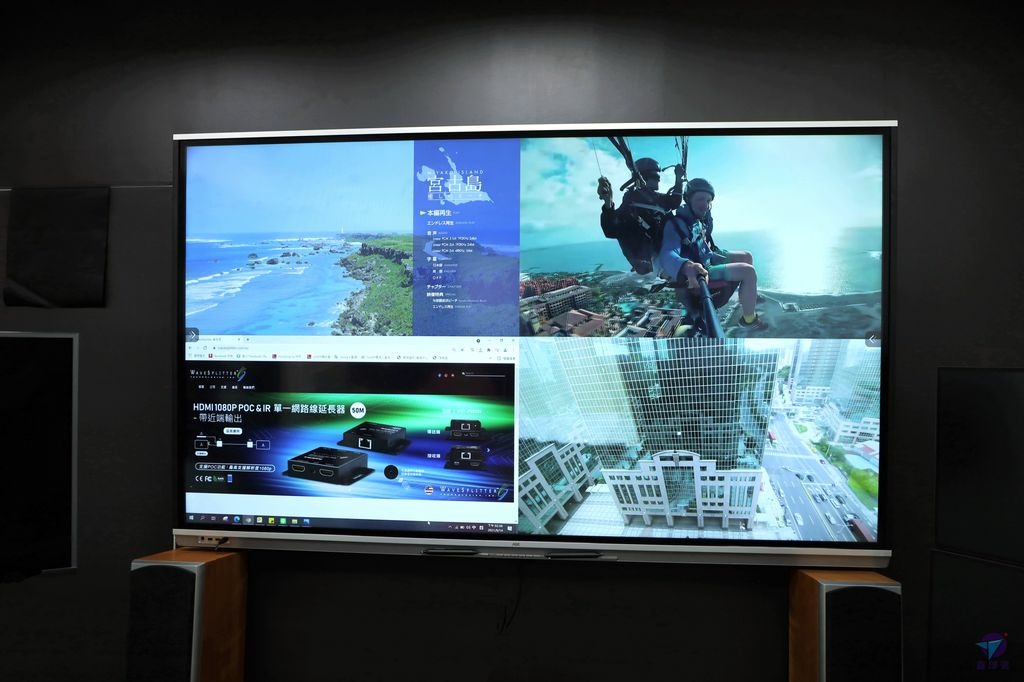

或是 4 個訊號源分別供應給 4 個均分小視窗。
限於篇幅關係，無法一一呈現。實際上 WAVESPLITTER WST-POT001 可支援 5 種視窗分割模版。
#8 系統整合 - 矩陣
無縫切換矩陣功能 (Matrix)，是指最多 4 個訊號源對應 4 台顯示器之各種組合。
它主要是顯示器擺放在不同地點的應用。
限於篇幅關係，無法一一呈現，此機矩陣可做到 1 對多，多對多......之訊號/顯示組合。

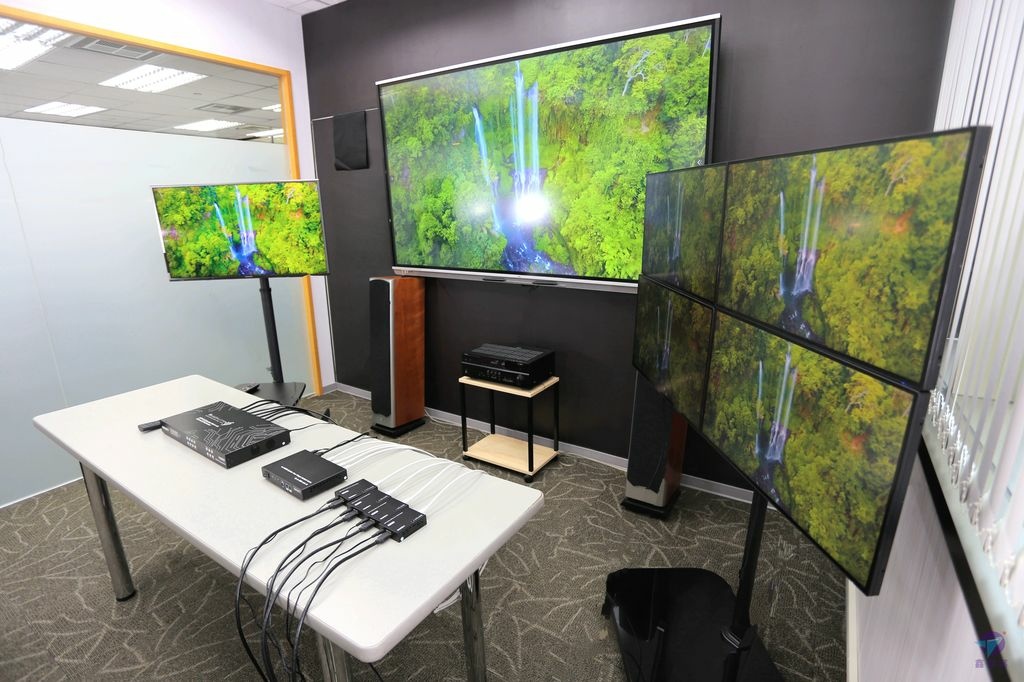

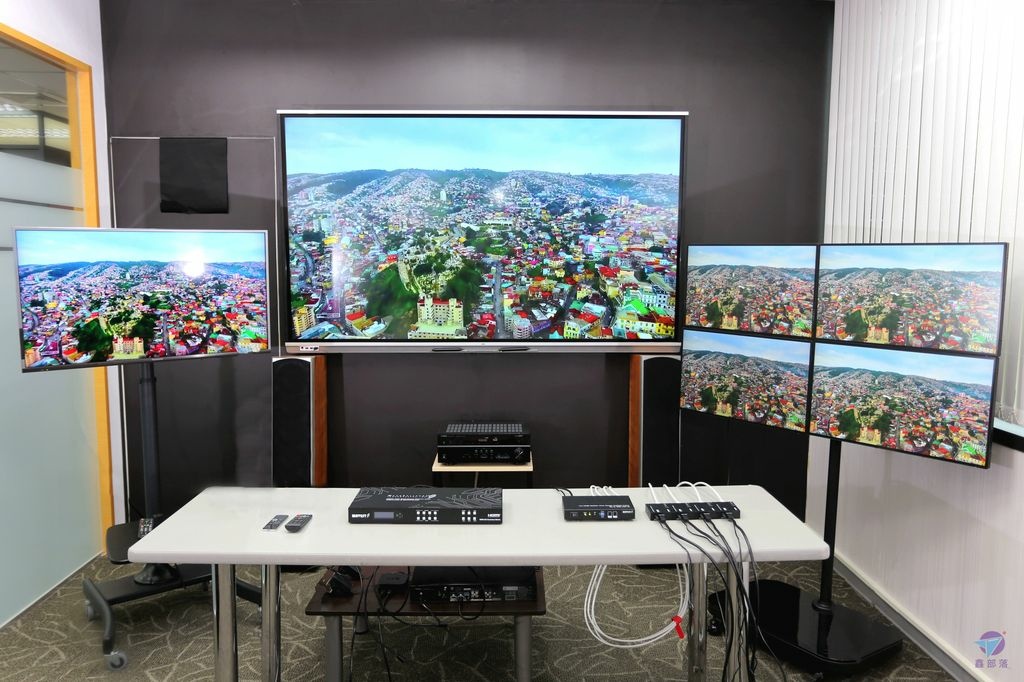

以下為搭配 WST-PEX001 (一進四出延長分配器) 的整合應用，下一節會說明。
最右邊 4 螢幕為分配後的訊號源，所以此範例實際應用是 1 對 3。
#9 系統整合 - 50M一進四出延長分配

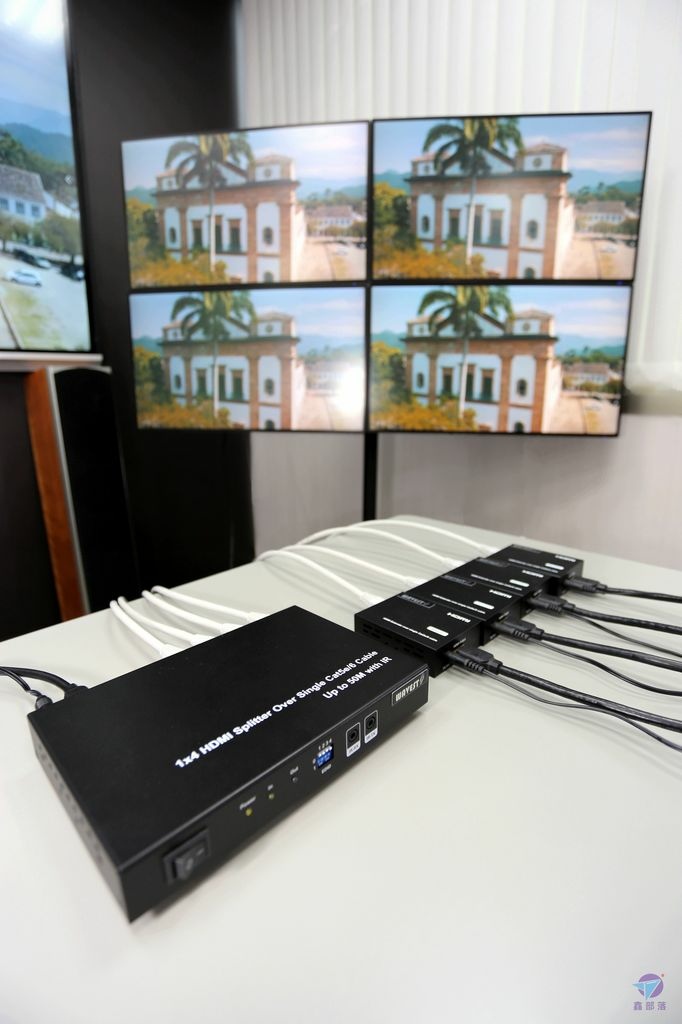

大機器為 WAVESPLITTER WST-PEX001，HDMI & IR 1080p 一進四出延長分配器帶近端輸出 - 傳送端，50M。
小盒子為 WAVESPLITTER WST-PEX003 接收器，一個遠端顯示器需要搭配一個。
簡單說，它們可構成一個 1 對 4 的 HDMI 長距離信號分配器。
實際應用，如教室或訓練中心或教會......，適用多個場所需要同步收看同一影片或影音內容時。
HDMI 訊號是透過 UTP 網路線 (Cat 5e/6) 分配並延長給 4 組遠距顯示器。機身支援同時在近端顯示 (HDMI OUT *1)!
網路線可以將一個訊號來源，延長 50 M 之遠。
有需要可做 WST-PEX001 同系列產品的串聯，最高可至 4 階。此機分配能力可達 4 * 4 = 16 台遠距顯示器。
另有一款同系列 WST-PEX002，功能跟 WST-PEX001 類似，但遠端輸出 UTP 擴充到 8 個! (此機最大分配能力可達 8 * 4 = 32 台遠距顯示器)
#f 心得與感想
雖然是第一次接觸 WAVESPLITTER威世波，但他們家產品令我印象深刻!
WAVESPLITTER 產品風格為實用與紮實取向。
HDMI 2.1 雖然只是線材規格，卻肩負起巨量傳輸的重責大任。而且現在原生頻寬高達 48 GHz，線材品質絕對不容輕忽。
況且，HDMI 2.1 可向下相容以前的 HDMI 標準，現在購買能確保未來幾年的相容性。
通過認證的 WAVESPLITTER HDMI 2.1 線材，品質上當然是不用質疑的，在工業或商用方面都可以放心使用。
在 SI 系統整合領域，WAVESPLITTER 的產品還不多，卻有獨到之處 。
(1)WAVESPLITTERWST-POT001，具備無縫切換多功能處理，支援電視牆/視窗分割/矩陣，而且最高可達到 4K@30P。
(2)WAVESPLITTER WST-PEX001 + WST-PEX003，具備 1080p 一進四出 50 公尺延長分配，實際佈線與使用都相當簡單。
我認為，在系統整合方面，WAVESPLITTER威世波是一個值得關注的品牌!
