Pioneer 是日本知名品牌，也是世界級影音設備的領導者，不論車用、商業用、專業器材、家用......，傑出產品輩出、不勝枚舉。近年來他們也積極投入電腦 3C 週邊事業，2014 年推出第一款 SSD 產品，之後陸續擴展，提供了 SATA 3 Gb/s、USB 3.0、SATA 6Gb/s，以及 M.2 多種版本，展現出持續的企圖心。

本次要開箱的，是剛剛上市的 APS-SM1，為 Pioneer 首次進入 M.2 SSD 領域的新產品。

為了方便各位讀者閱讀，底下文章內容將依照性質，區分成 4 大部分，涵蓋開箱與安裝、系統轉移、進階 SSD 調整技巧與測試數據。

Part 1 - 開箱與安裝

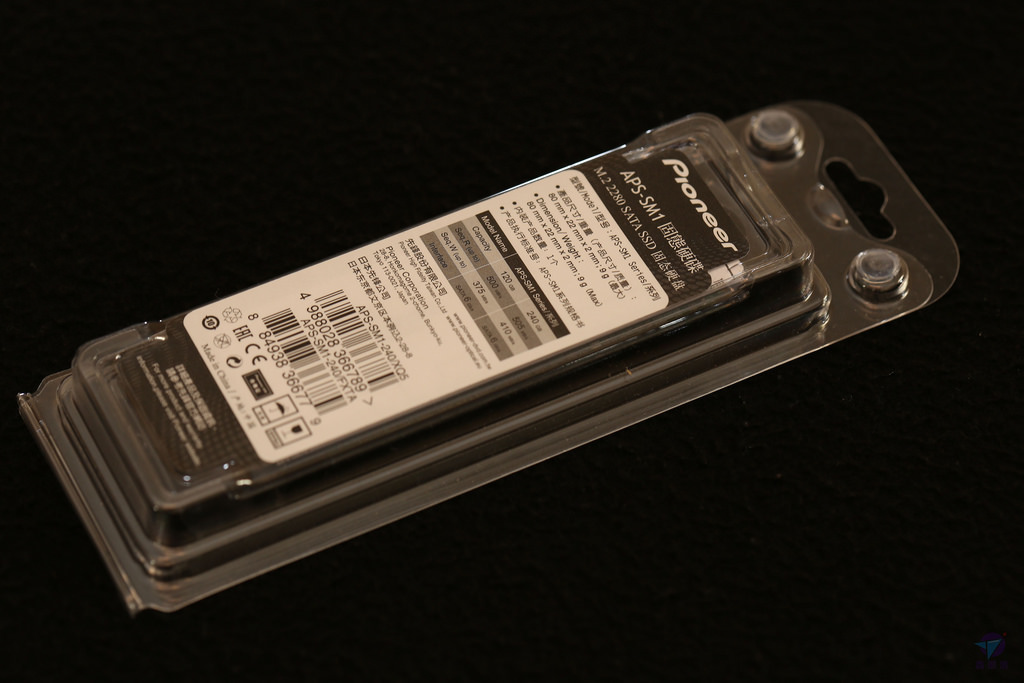

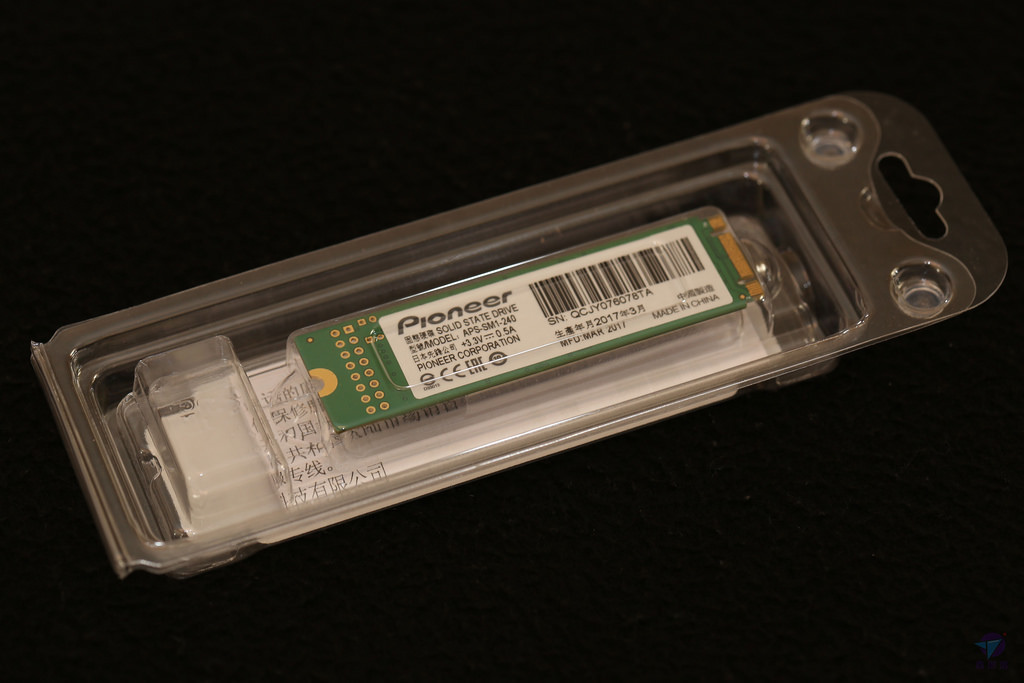

Pioneer APS-SM1 M.2固態硬碟的外包裝採用泡殼吊卡設計，上面有產品資訊、摘要規格與聯絡資訊。

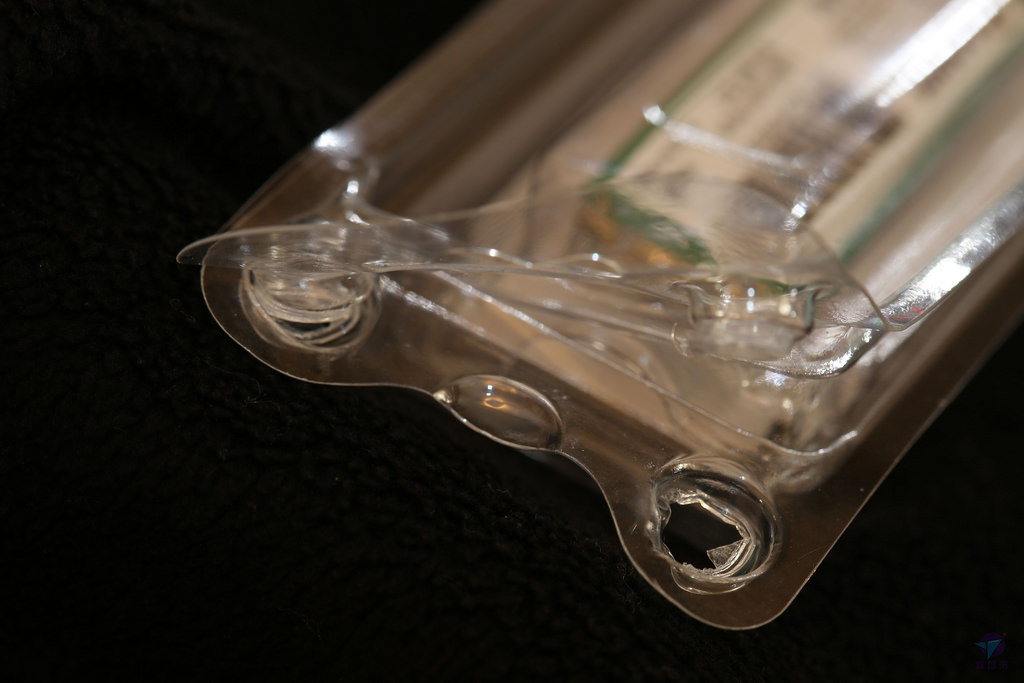

全密封式設計，一經拆開就直接對封口造成破壞，可以藉此判斷是否為未拆封新品。

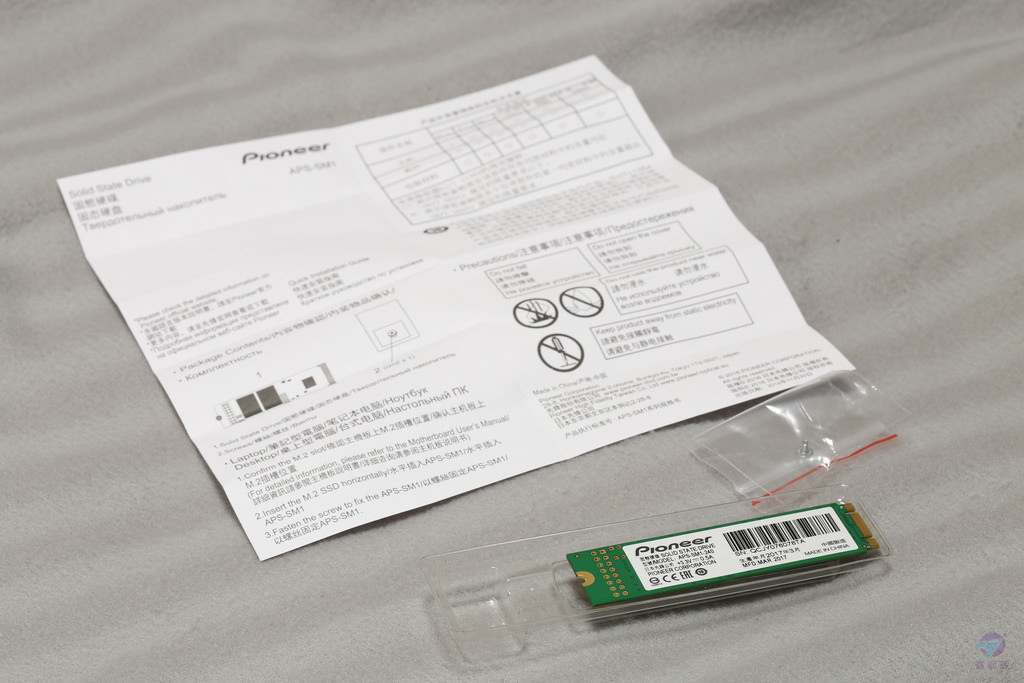

內容物團體照，包括 SSD 本體、安裝說明書，以及附贈的備用固定螺絲。

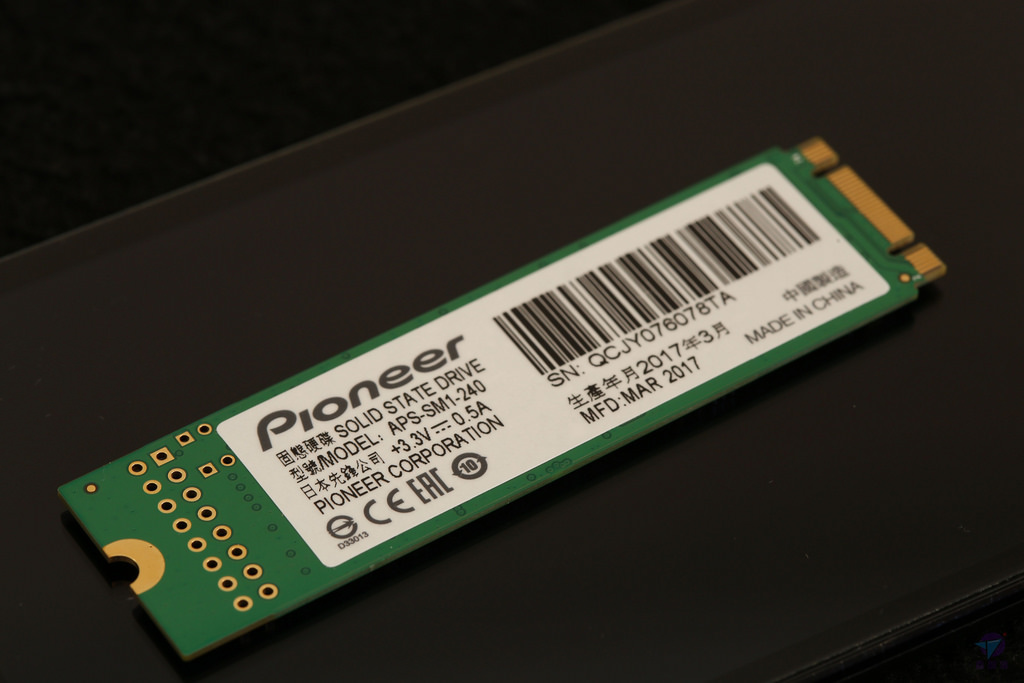

M.2 SSD 沒有外殼，看起來就只是一塊小電路板。不過可別小看它，M.2 的背後是由眾多新技術所支持。

M.2 的誕生，其中一個重要目的就是輕薄短小，它特別適用於超輕薄筆電、小型系統等多樣化平台之升級擴充。

隨著新世代主機板晶片的出現，近兩年許多桌機主機板開始提供 1 到 3 個 M.2 插槽，這些當然也是 Pioneer APS-SM1 M.2 固態硬碟可一展所長的舞台。

M.2 以前稱為 NGFF (Next Generation Form Factor)，2013 年由制定者 PCI-SIG 正式重新命名為 M.2。所以 M.2 = NGFF，但舊名詞 NGFF 已經過時，沒有必要再用它了。

關於 M.2 第一個需要知道的，是它的尺寸規格。例如: APS-SM1 的正式完整標示為 M.2 2280，後面 4 位數字中的 22 是指寬度，80 是指長度，單位是 mm (公釐/毫米)。

基本上主機板的插槽空間必須符合 SSD 裝置尺寸，否則實體上就安裝不上去了。

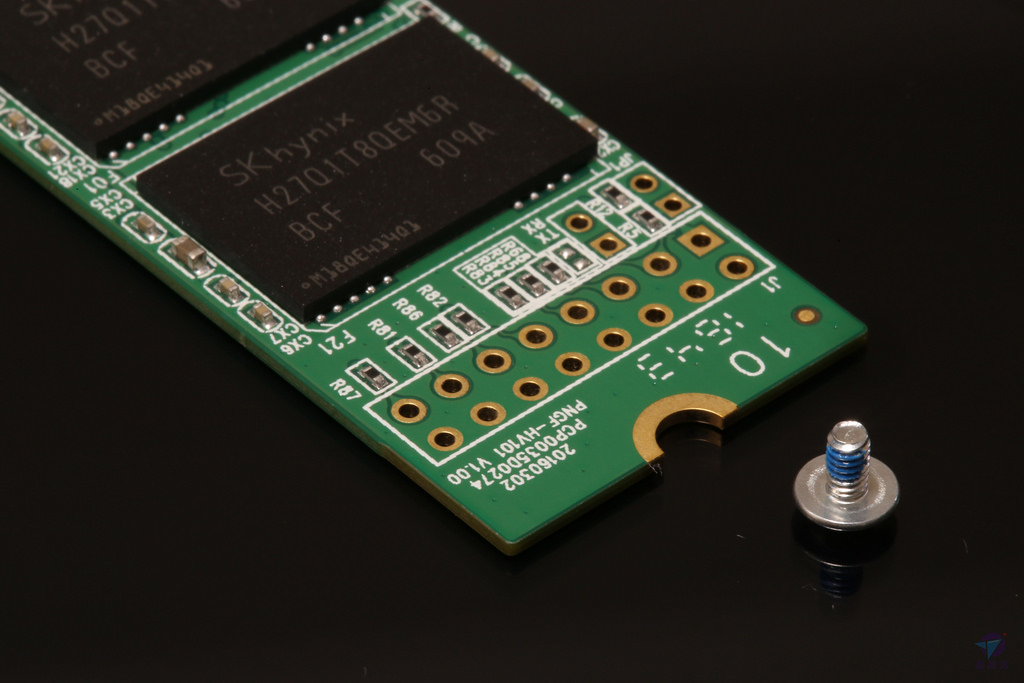

照片右下方的半圓形缺口是固定用，於 SSD 插入插槽之後，這一頭再用螺絲鎖緊就行了。

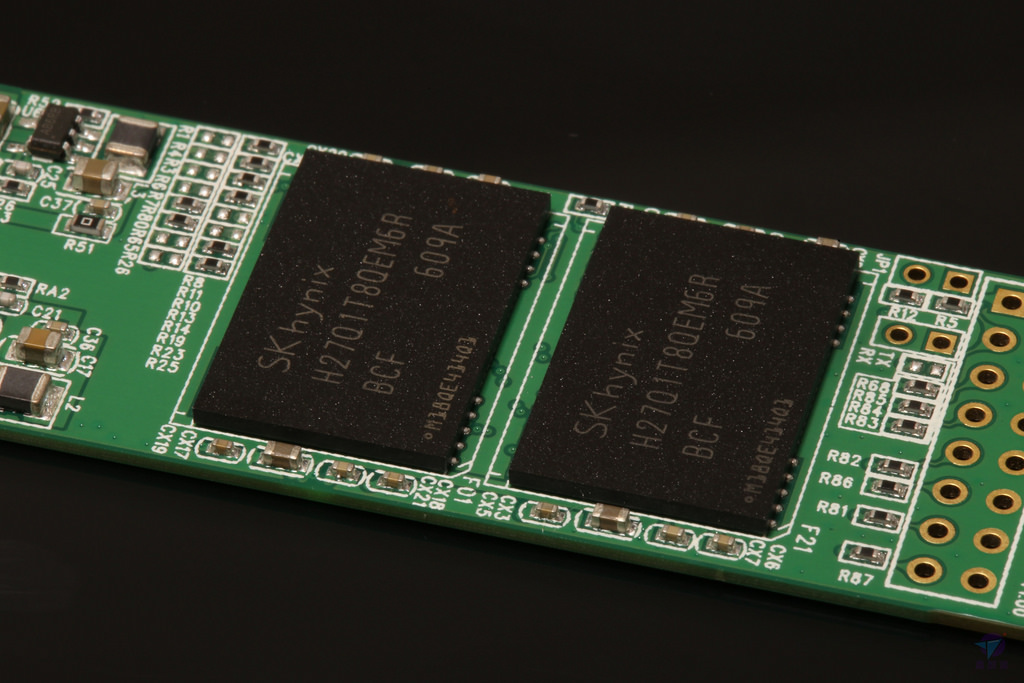

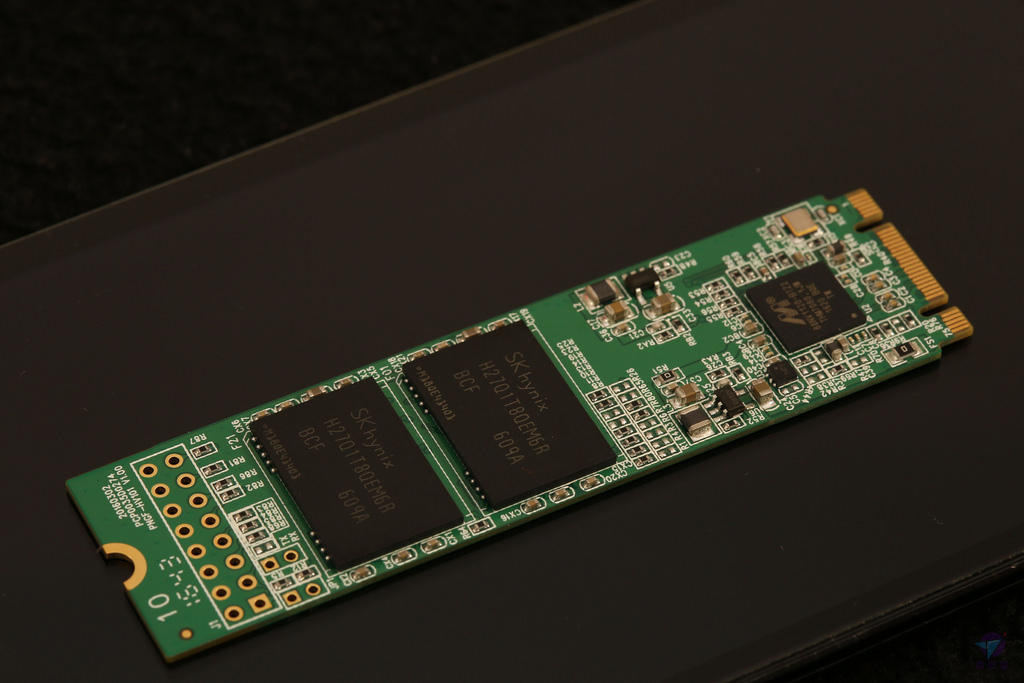

這一片快閃記憶體採用SK海力士 SK Hynix 品牌 TLC 顆粒，編號為 H27Q1T8QEM6R-BCF，單顆容量 128 GB。

這片 APS-SM1 表面黏著了兩顆，所以是 240 GB 版本，正式編號 APS-SM1-240。系列中另有一兄弟款，為 120 GB 版本，編號 APS-SM1-120。

SSD 控制器方面，搭載了世界一流大廠 Marvell 的 88NV1120 (88NV11xx 家族之一)。它裡頭有 2 顆 ARM Cortex R5 CPU，主要的特點在於不需外部 DRAM (DRAM-less)，是針對輕薄短小所研發的，讓 SSD 能夠控制在 M.2 2230 尺寸規格內。原廠亦有與 NAND 搭配的整合方案，稱為 BGA SSD，可以把 SSD 做得更小。

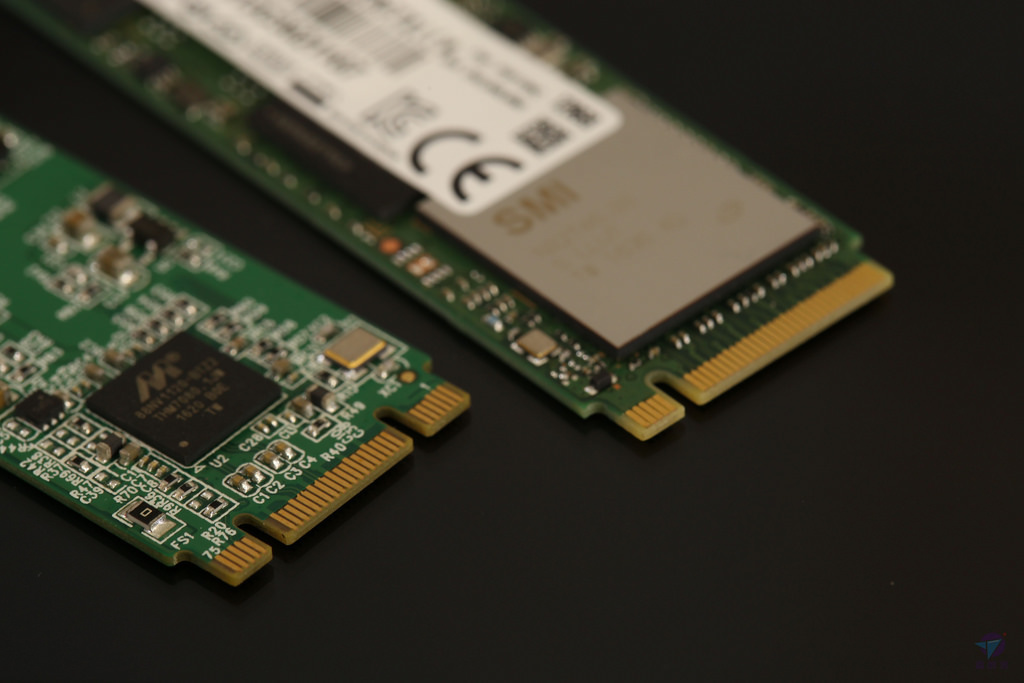

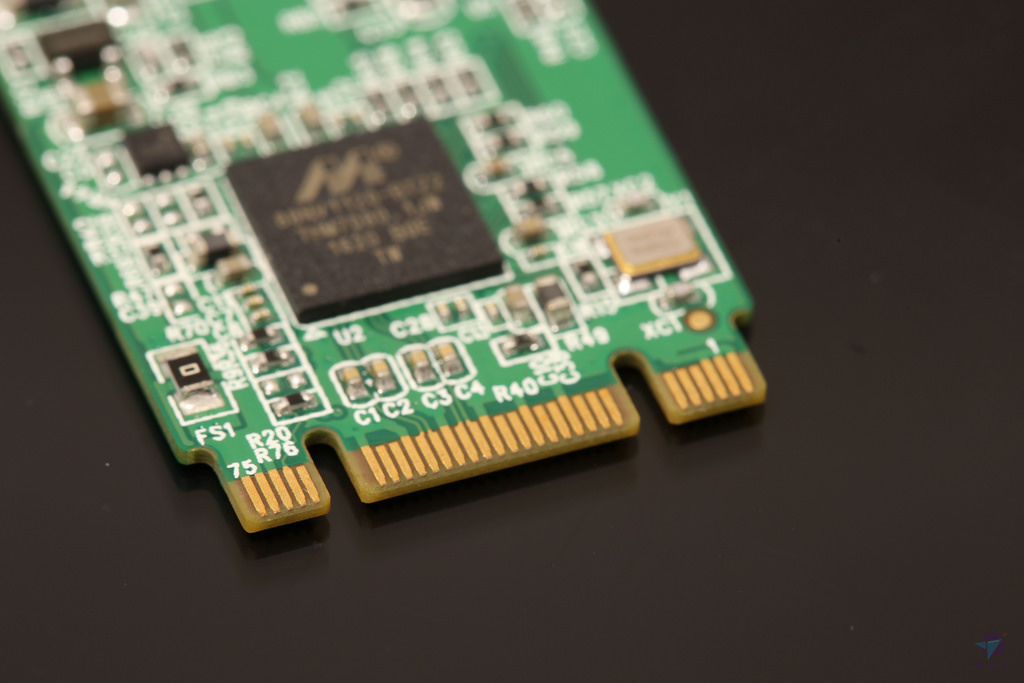

關於 M.2 第二個需要知道的，是它的卡口 (M.2 keying notches)，或稱防呆缺口、槽口。照片右上角為某牌 SSD，其 M.2 金手指型式，稱為 M key。照片左下角為 Pioneer APS-SM1，屬於 B & M key，特徵是兩個缺口 (位置與大小都不一樣)。

目前 A 到 M 有 12 種 keying，已經有定義的為 A、 B、E、M，其他還保留未使用。這些卡口，代表了它後面能支援的介面，例如:

(1)B 卡口，針數 12-19，PCIex2、SATA、USB 2.0、USB 3.0、音訊、UIM、HSIC、HSIC、I2C 和 SMBus
(2)M 卡口，針數 59-66，PCIe×4、SATA 和 SMBus

M.2 SSD 與其他電路板一樣，怕摔、怕水，也怕靜電。

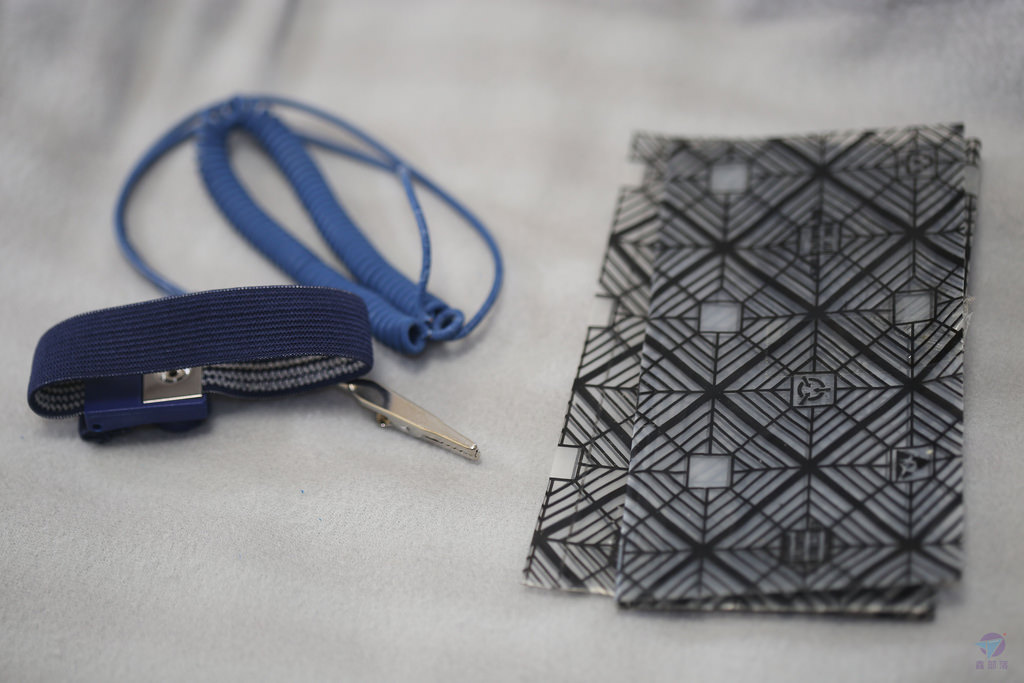

所以防靜電措施是必要的，最好戴上靜電手環，要不然至少得準備一個靜電袋，包住手掌再抓取。

以下硬體安裝程序需要拆開機殼或筆電保護蓋，請先參考筆電或主機板之原廠手冊。此步驟需具備一定的技術背景，如果自己沒把握，建議請熟悉的朋友幫你。

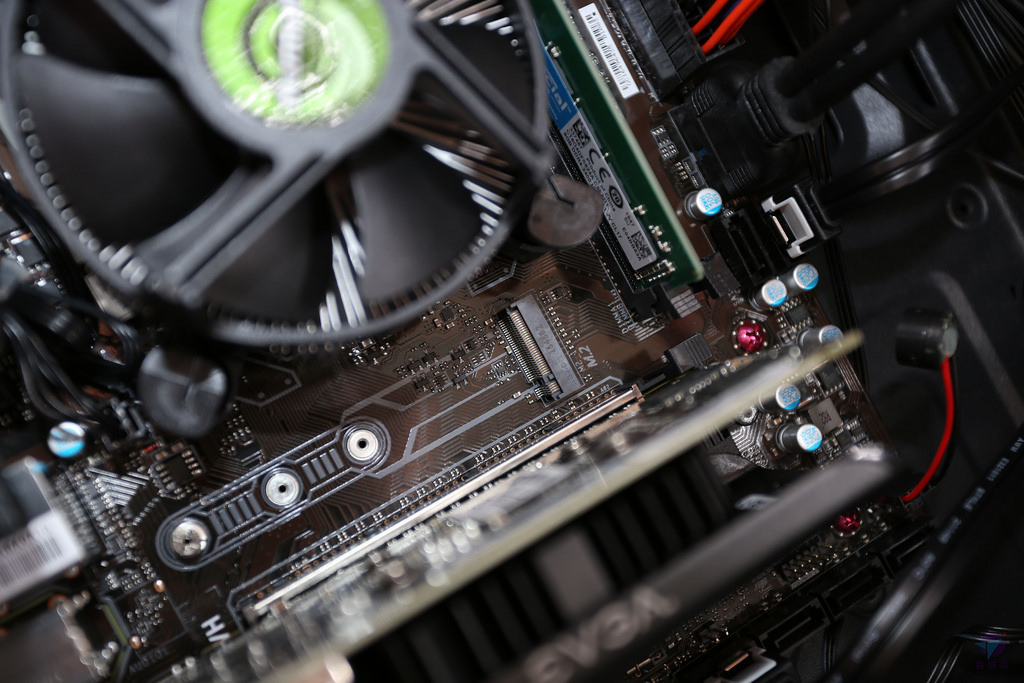

照片中的這塊主機板是微星 MSI B250M PRO-VH，使用 Intel B250 晶片，可支援第七代 Core 桌上型處理器與平台，代號 Kaby Lake。它配置了一個 M.2 插槽，其他 200 系列的，則提供了兩到三個 M.2 插槽 (例如: H270 晶片、Z270 晶片)。

這個 M.2 插槽是 M key 的，可支援 2242、2260 與 2280 儲存裝置，實際上它是藉由改變一個底座螺絲位置，以固定不同長度的 SSD，小而美的設計。

將主機電源供應器之電線移除，一隻手套上靜電環。靜電環電線另一頭的鱷魚夾，請夾到電源供應器鐵殼螺絲。

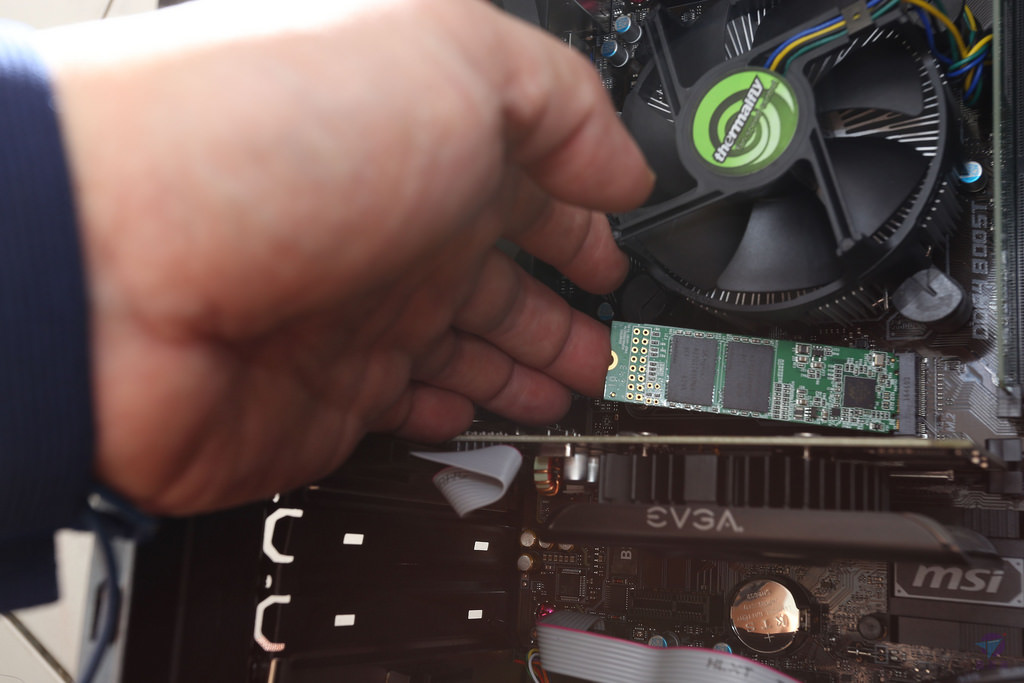

如果沒有靜電環，請拔電源線後觸摸一下電源供應器鐵殼，此動作有放電作用，再用靜電袋套上 SSD 並插進 M.2 插槽。

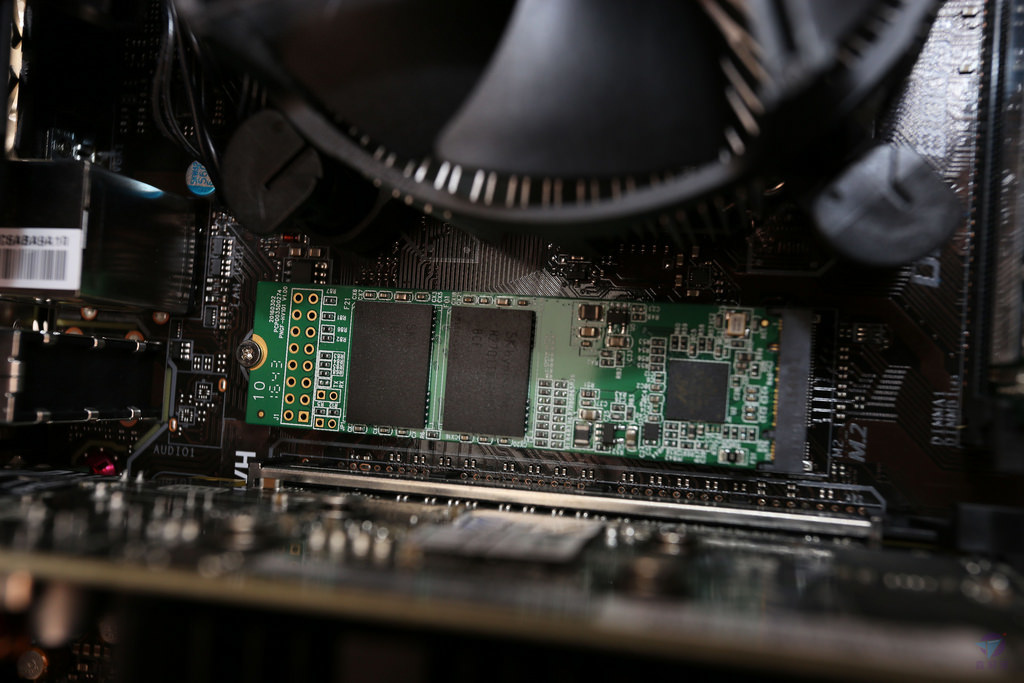

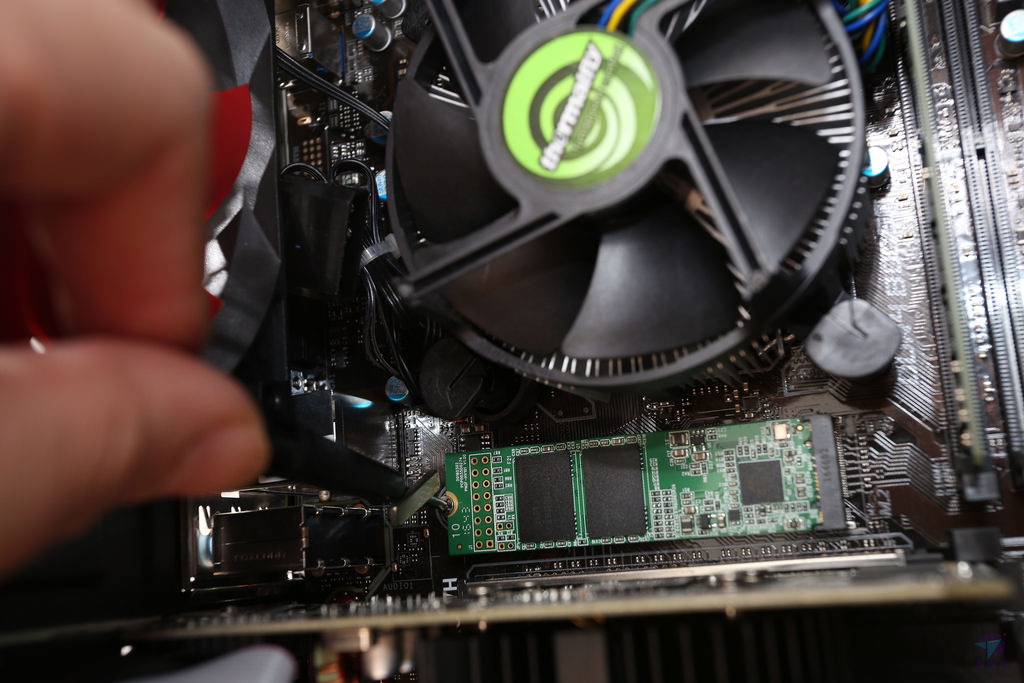

M.2 插槽內有彈簧片，當 SSD 安裝到插槽內後放手，不會脫落且將自動呈現一個傾斜角度。

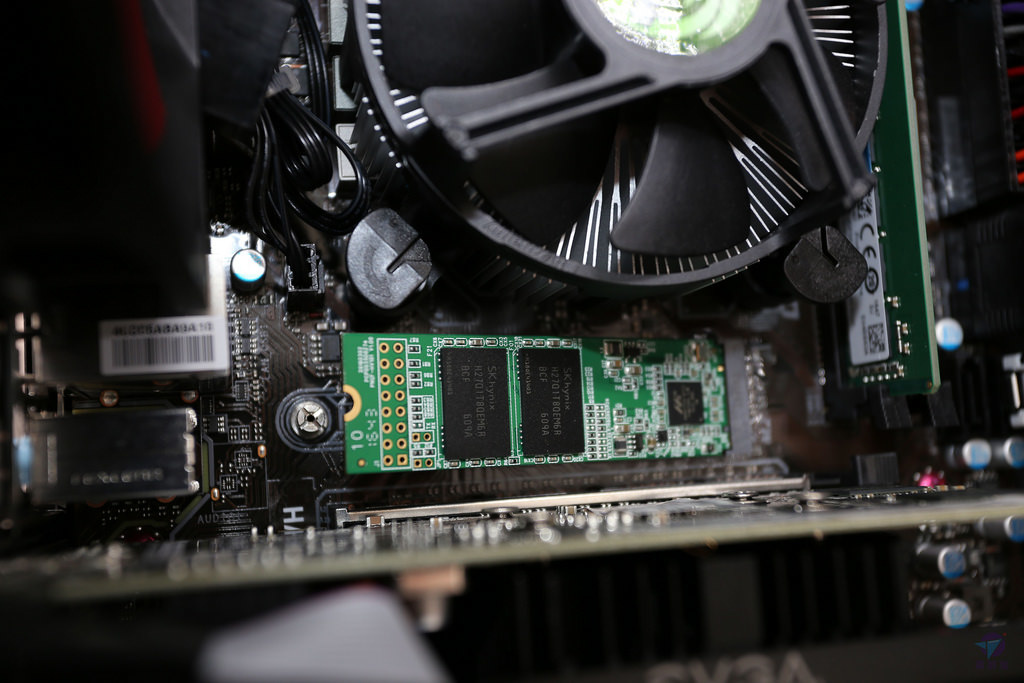

鎖上螺絲。這一次使用的是主機板附贈的螺絲，因為底座要與螺絲之大小螺紋互相搭配。

這個主機板提供了 M key M.2 插槽，而 Pioneer APS-SM1 SSD 屬於 B & M key，所以可以相容沒有問題。

如此，硬體已經安裝完成。

Part 2 - 開始使用 SSD - 系統轉移 (data migration)

將電腦組裝回去並插上電源線，照平常的程序開機。此刻，還是原有的硬碟負責載入 Windows 系統。

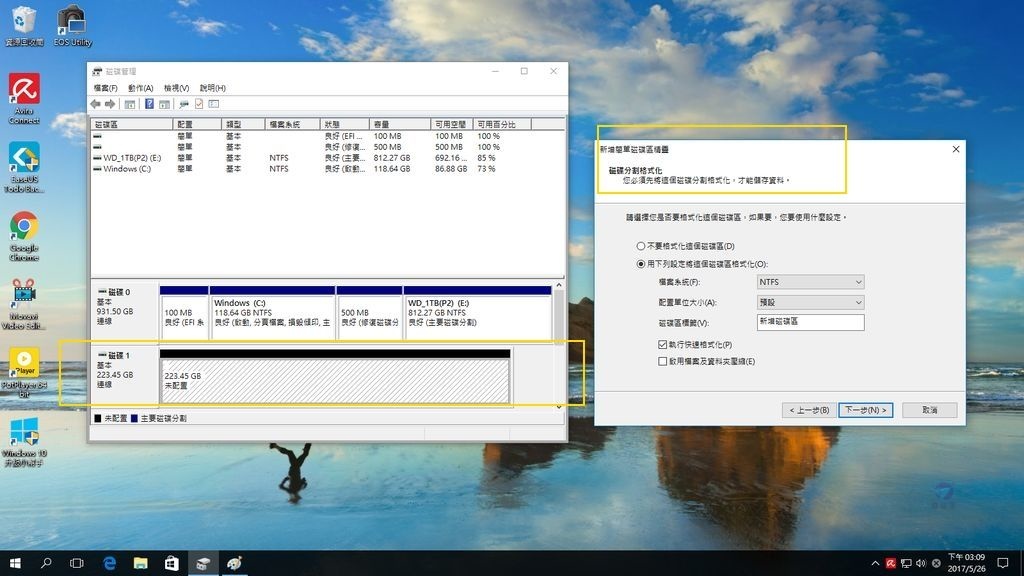

進入 Windows 10 後，首先需要檢查 SSD 的狀況。執行磁碟管理，可看到 APS-SM1 SSD (223.45 GB 這顆，即磁碟1) 已經被系統辨識，只是它現在還不能使用。

依照系統自動提示訊息，將這部 SSD 分割並格式化，這個步驟可以讓我們確認它的基本讀寫是否正常。

接下來，需要把原有開機硬碟上的 Windows 系統完整備份成系統映像檔。建議工具 EaseUS Todo Backup Free 10.2，它是免費的但功能相當強大。

本次沒使用 Windows 內建系統備份，是因為它限制比較多。例如過程中會判斷硬碟識別碼，換全新硬碟的步驟複雜，不熟悉的話，操作難度高。

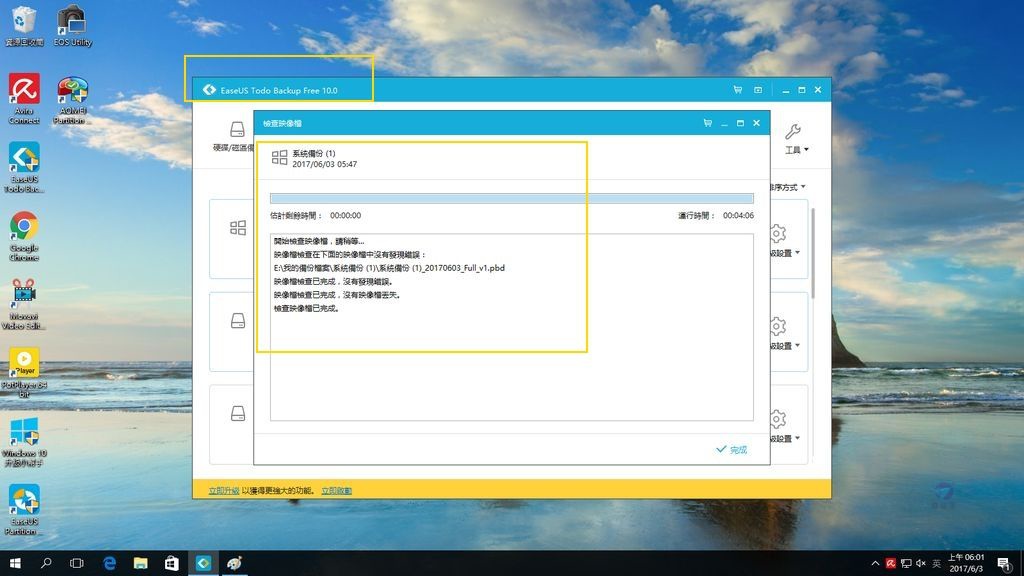

系統映像檔備份完畢，建議執行一次核對檢查，以確保內容正確無誤。

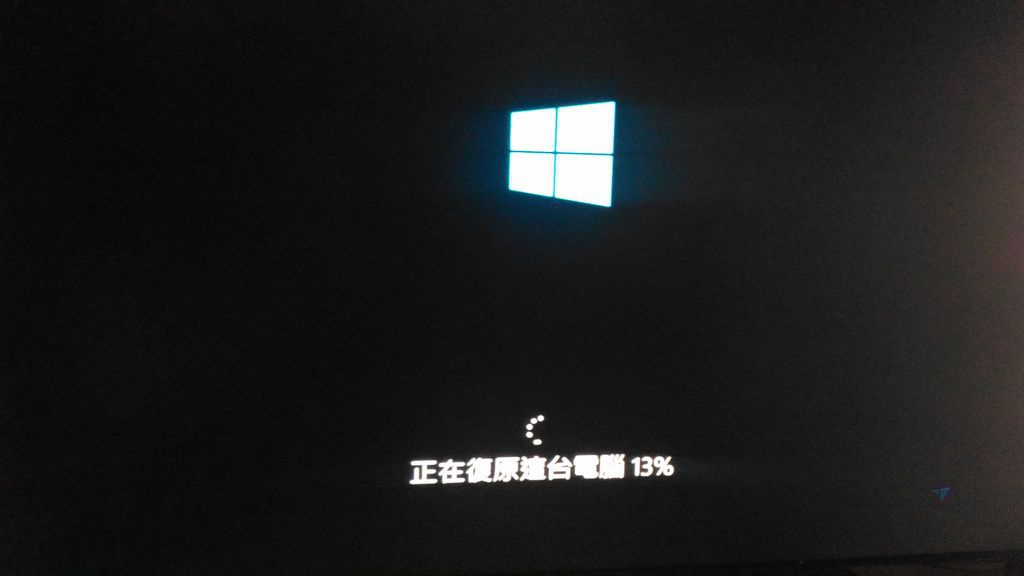

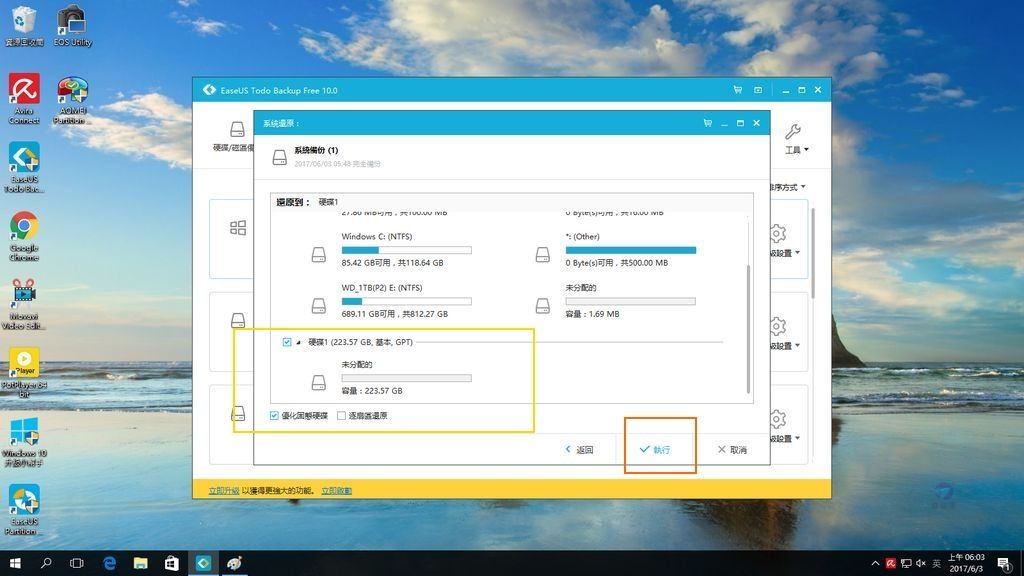

現在可以準備把系統映像檔轉移到 Pioneer SSD 了，它還沒有名稱，請務必認明 223.45 GB 這顆。

建議使用額外的安全措施，把電腦內沒有用到的資料碟暫時全部移除，即拔掉 SATA 線 & 電源接頭，以免誤動作造成悲劇性覆寫。

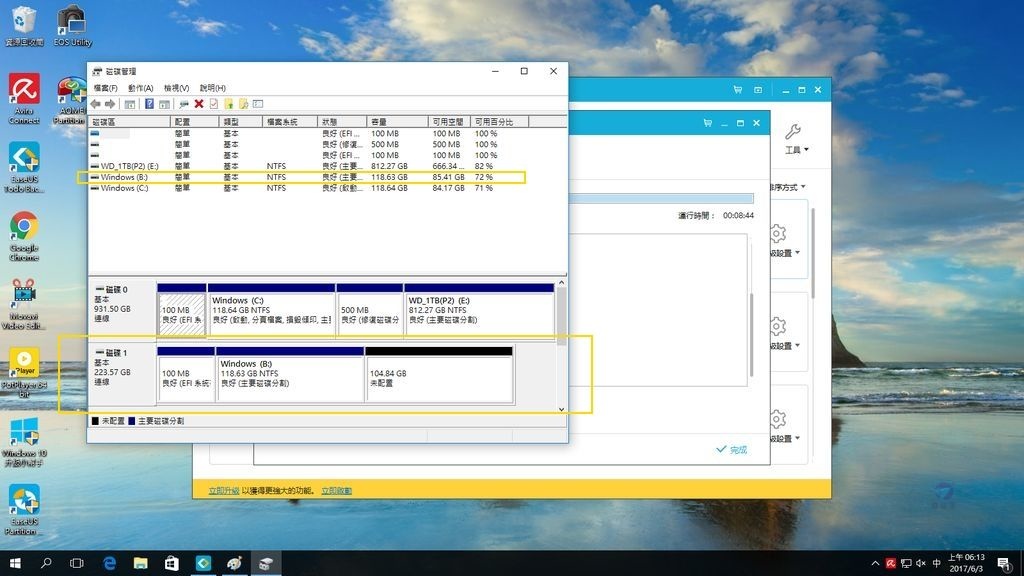

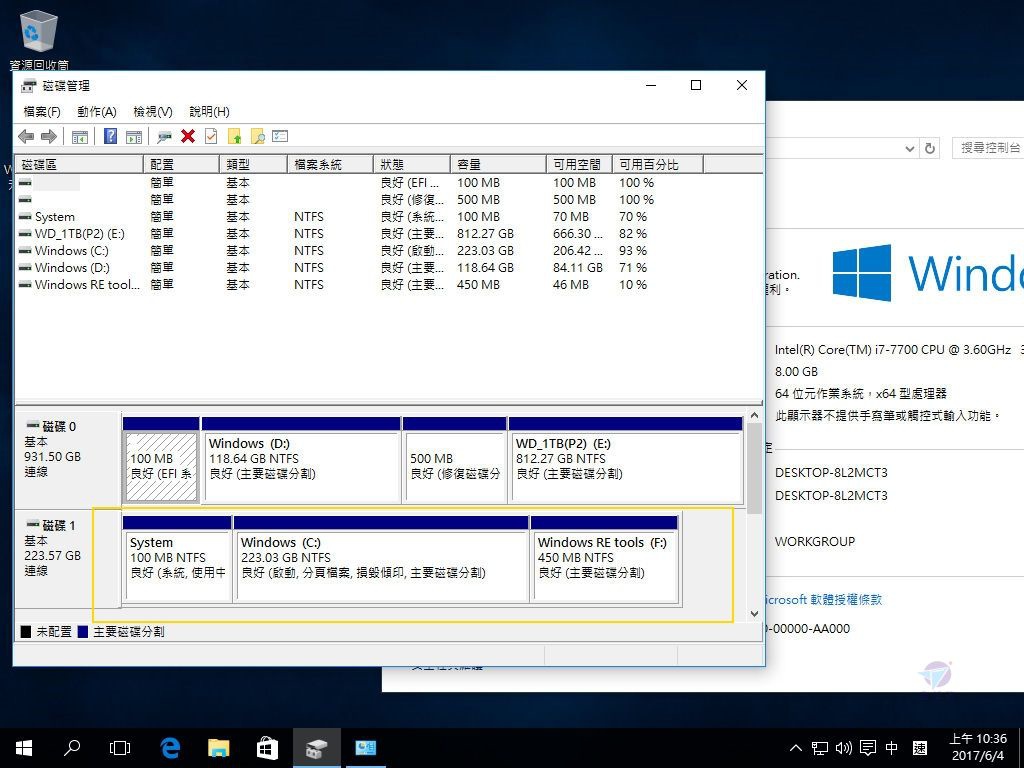

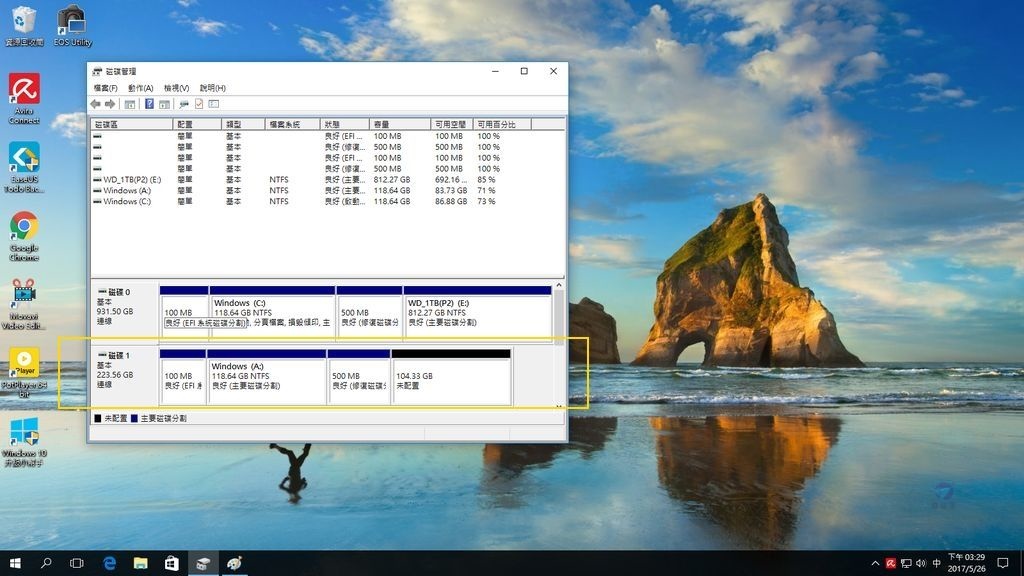

重新開機後，再執行一次磁碟管理。此刻將可看到分割已自動建立了，且系統已經轉移完成。

不過本 SSD 的後半屬於"未配置"，這是為什麼? 因為原來的系統映像檔是來自於一個 120 GB 的開機硬碟 (1 TB 中的部份分割)，其配置完全比照辦理。

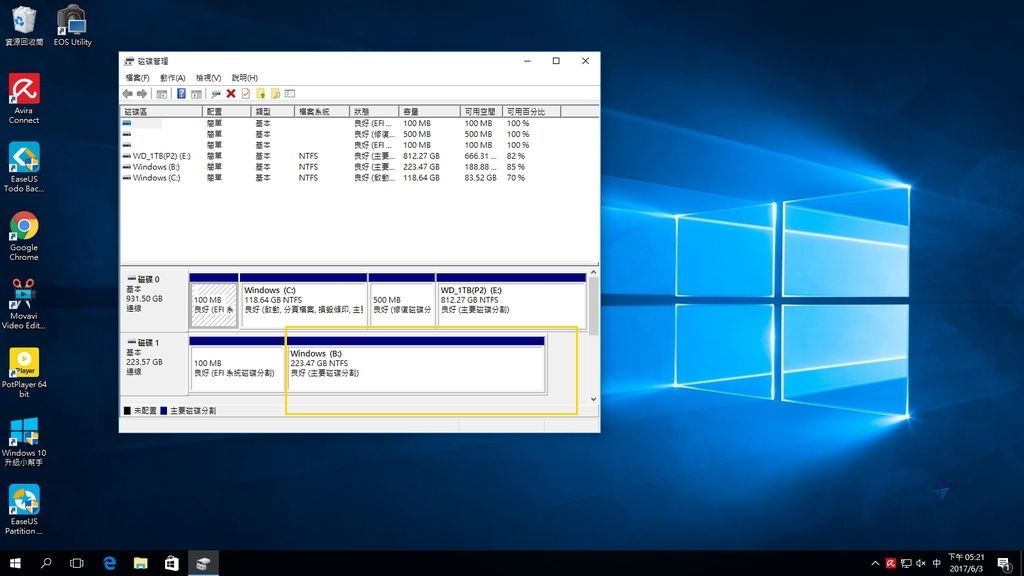

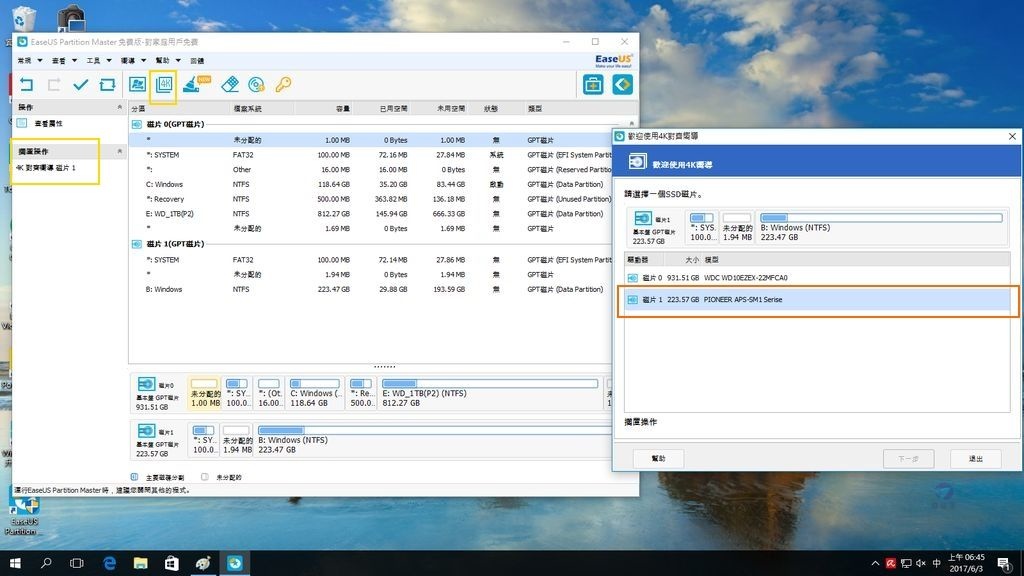

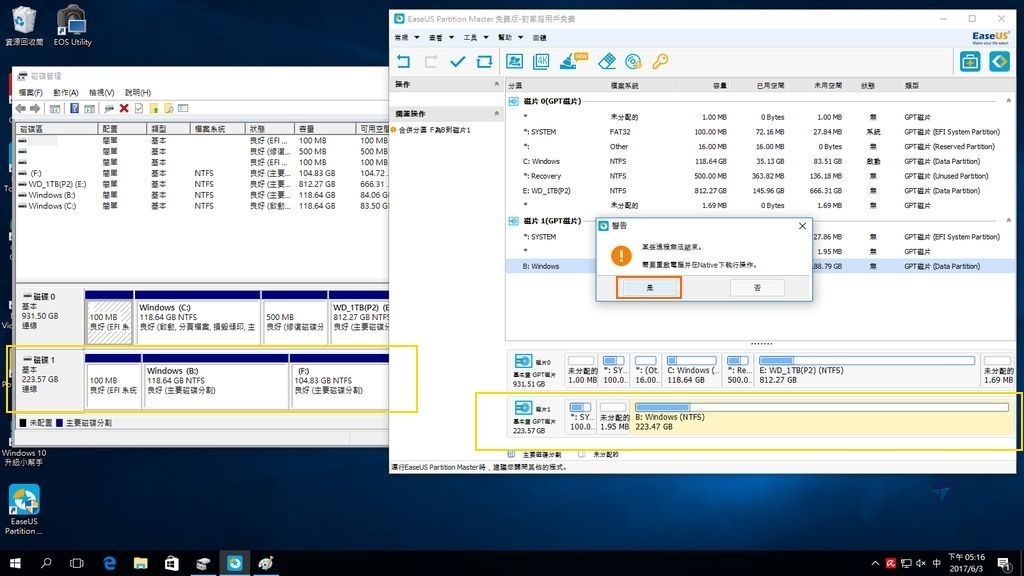

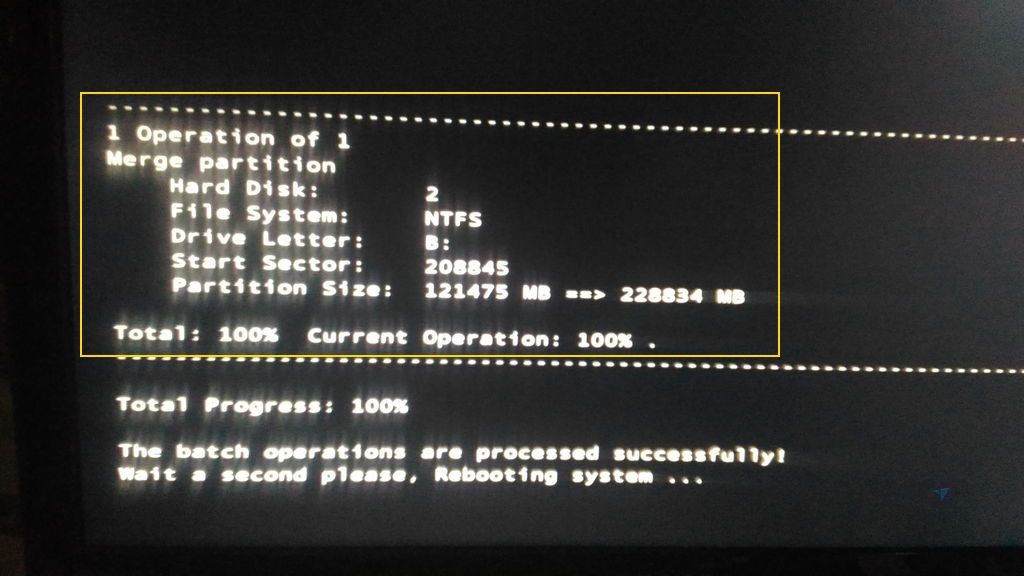

若有必要也可以做分割合併，形成一大塊連續區域，就可使用全部 240 GB，稍後於進階的部份會說明。

順便介紹一下 EaseUS Todo Backup Free 10.2 的其他兩種模式:

(1)系統克隆，簡單說就是實體磁碟之間直接對拷，HDD to SSD，沒有中間系統映像檔。它有一個使用的先決條件，目地碟的容量必須大於等於來源碟大小

(2)磁碟備份還原，建立的系統映像檔可以用磁碟或分割為單位，還原後比照來源碟，這與系統克隆是類似，只是會多一個系統映像檔

對於使用者來說，以上都算 1:1 拷貝，原有的分割與配置都是一模一樣。

"未配置"的區塊，若不想合併，亦可選擇建立成一個新分割，再當成一部邏輯磁碟來使用。

Pioneer 最早推出 SSD 時，有提供一個原廠工具 - Pioneer SSD Utility V1.3，這仍然適用於 APS-SM1 M.2 固態硬碟 (下載特快車: http://www.pioneer-dvd.com.tw/tool/PioneerSSDToolv1_3.zip)

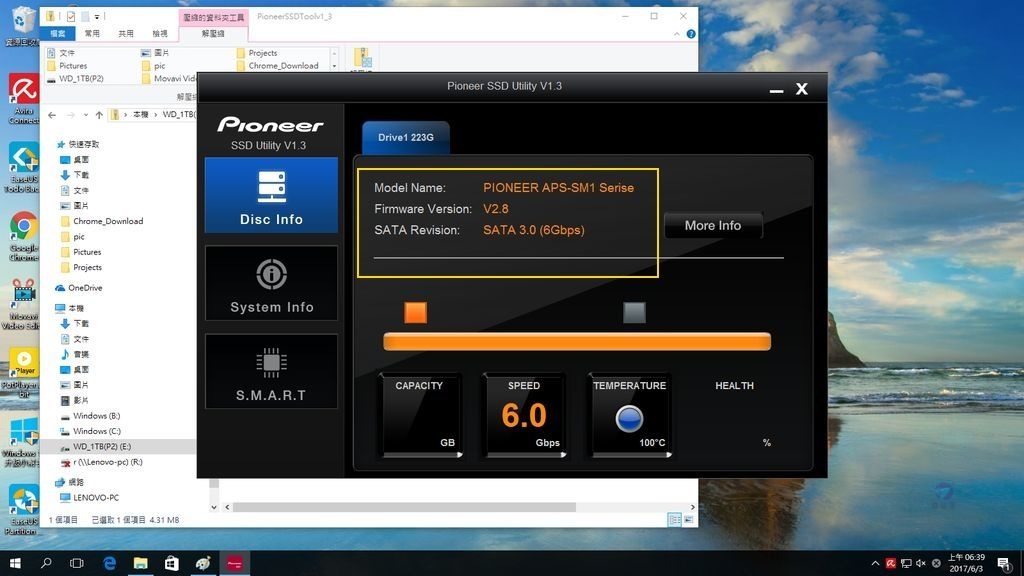

它可以檢查 SSD 之型號、序號與韌體版本，以及 SATA 介面速度。

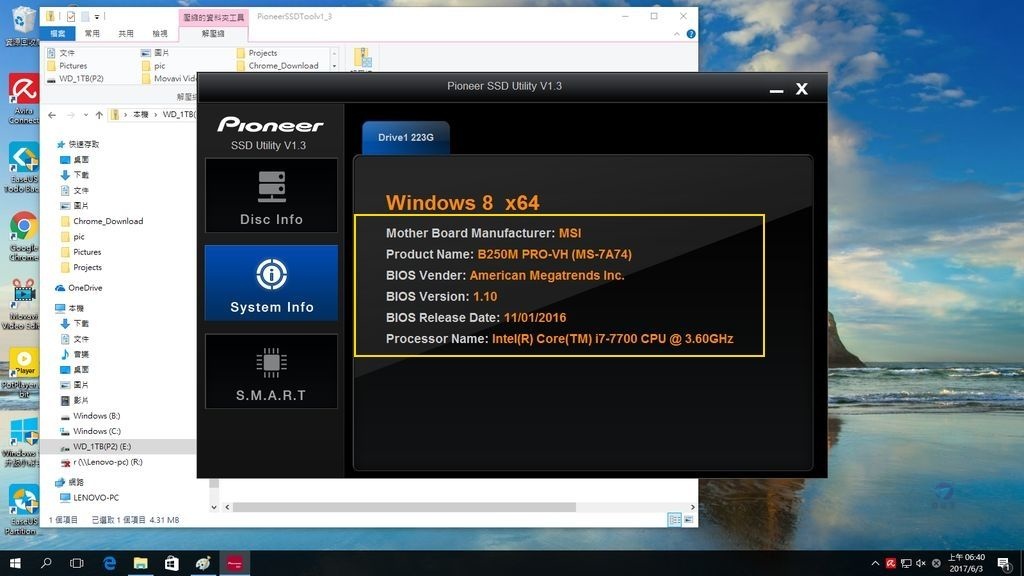

亦可讀取系統與主機板資訊，本例為 MSI B250M PRO-VH (MS-7A74)，七代 Core i7-7700 CPU。

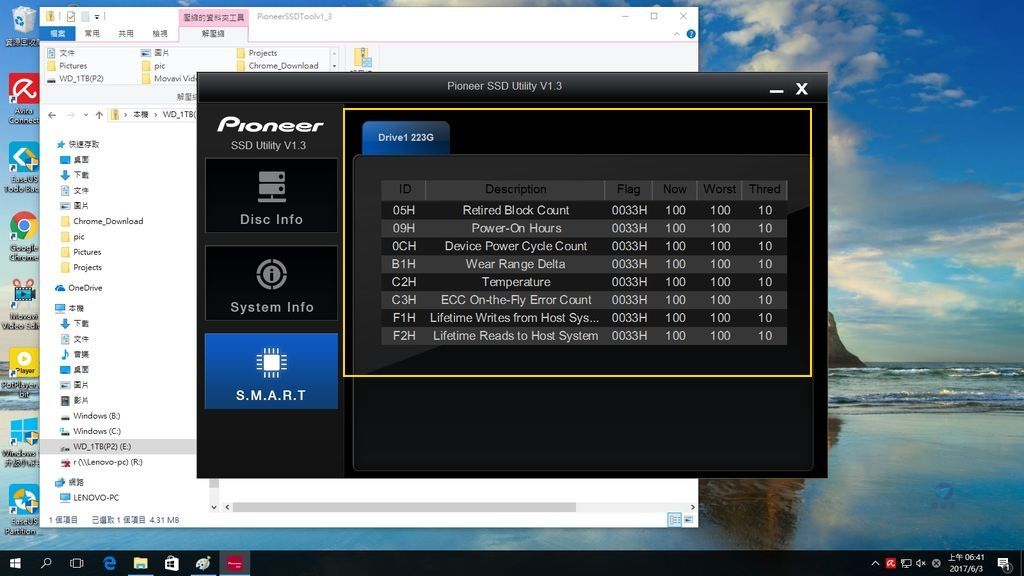

還可以觀察 SSD 的 S.M.A.R.T 讀取數值。

現在這一台桌機裡面有兩個 Windows 開機碟，任何一台都可用來開機進入 Windows 10。一個是 1 TB 硬碟其中的 120 GB 分割 (P0: WDC)，另外一個就是 Pioneer APS-SM1 SSD (P1: PIONEER)。

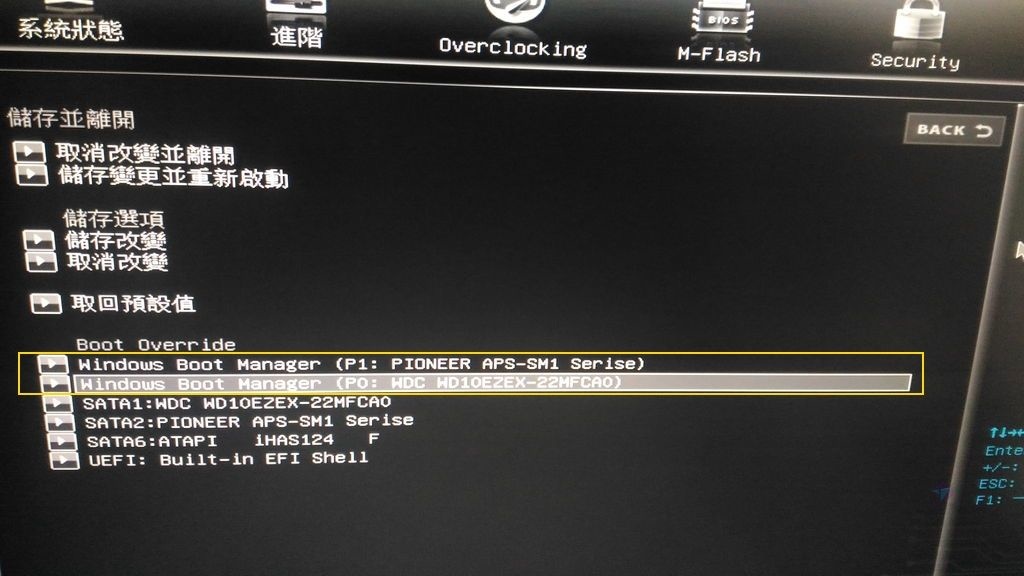

這片微星主機板可以直接在 BIOS 選單中，設定從任何一台磁碟啟動，操作非常方便。

簡單比較一下，從照片中示範的 BIOS 畫面啟動，直到看到 Windows 登入照片，需時多久。

Pioneer APS-SM1 SSD: 6 秒 22

WDC HDD: 21 秒 10

從 Windows 選單直接關機，秒數如下:

Pioneer APS-SM1 SSD: 5 秒 02

WDC HDD: 10 秒 59

開關機都變快了! 實際上，不論 Windows 系統運作或跑應用程式都變得順暢快速，換上 SSD 立即體驗有感差異。

原有硬碟上的 Windows 系統，現在可以立即刪除當一般資料儲存空間。然而，保留不釋放也是可行，硬碟可以當成備用開機碟，或用於測試也非常方便。

Part 3 - 進階 SSD 調整技巧

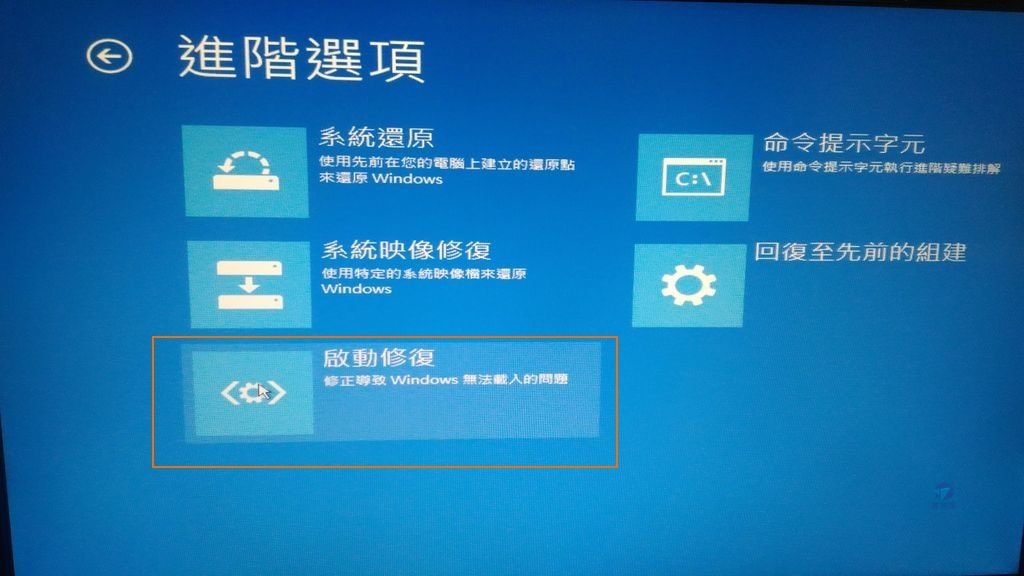

系統轉移完成，且可以改從 SSD 開機到 Windows 10，算是使用 SSD 的第一步。

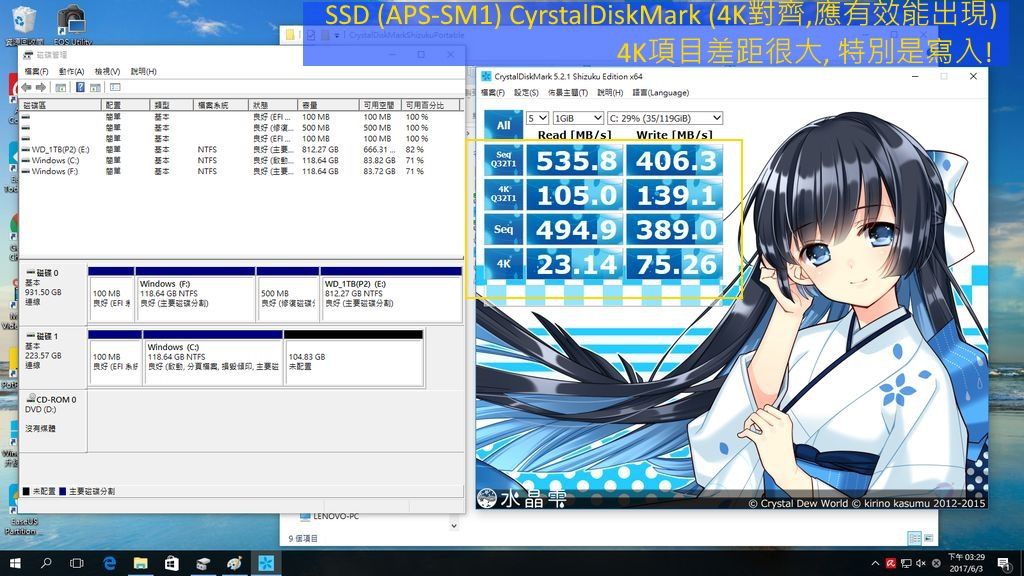

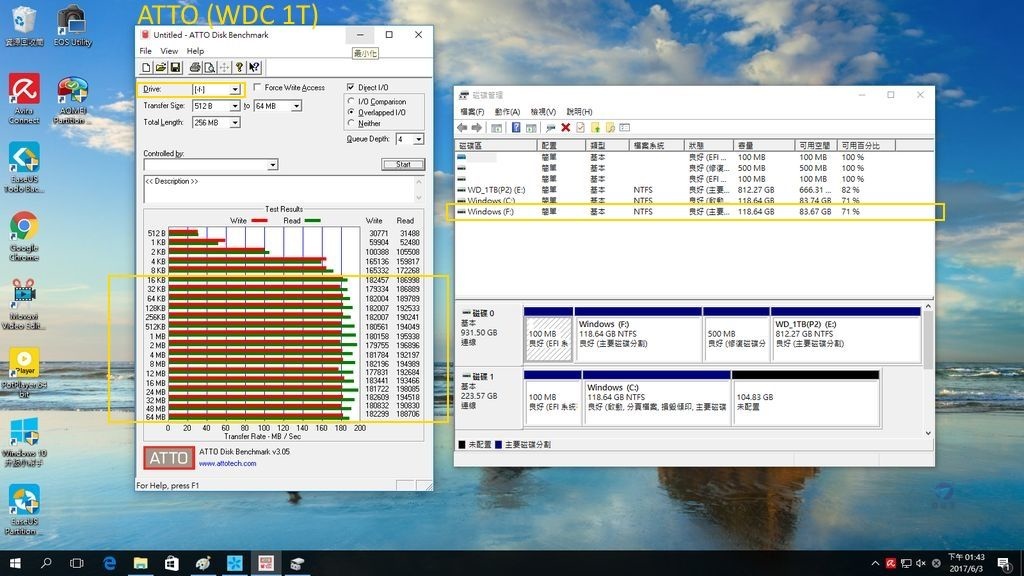

有接觸 SSD 的消費者一定聽過「4K 對齊」(SSD 4K alignment)，有別於硬碟是以 512 bytes 為磁區 (sector) 之最小單位，SSD 則是以 4KB (4096 bytes)當作最小儲存單位，此大小與記憶體中的 page 單位相同。

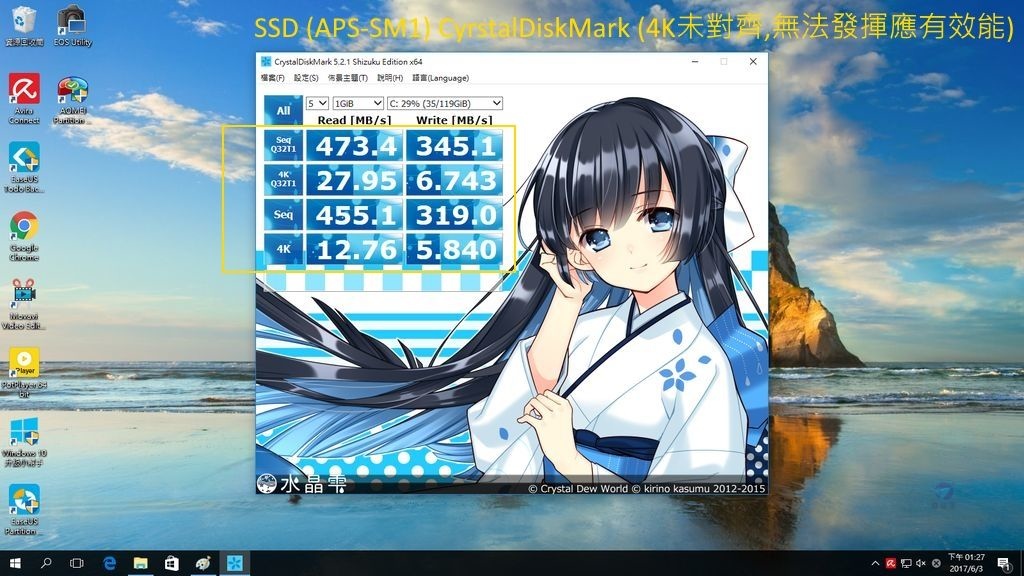

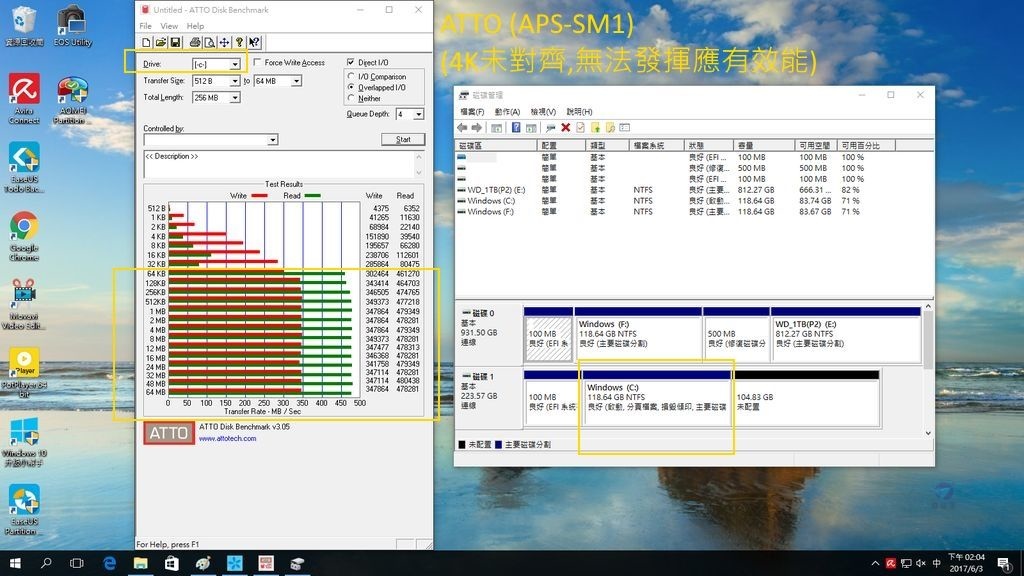

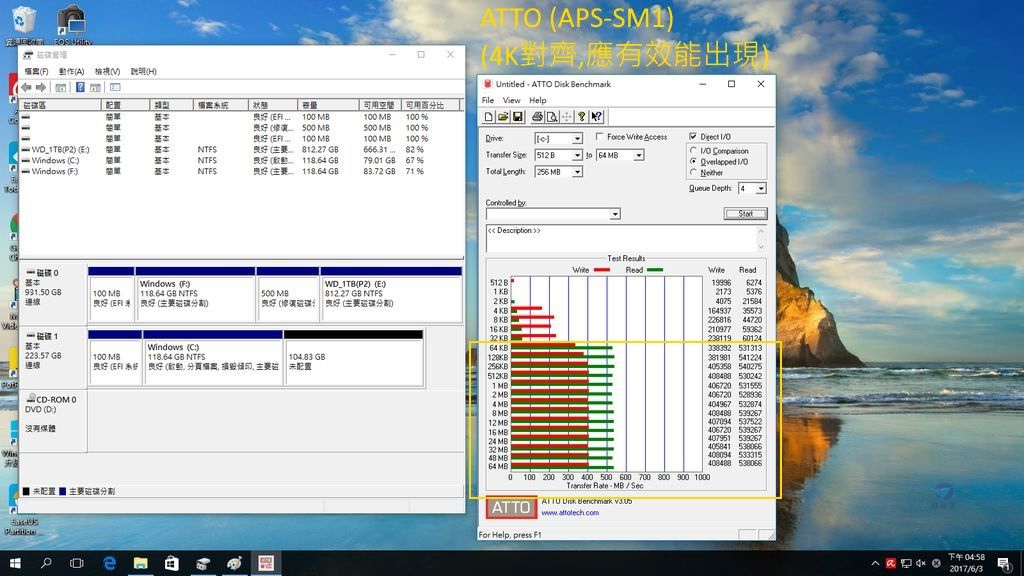

若 SSD 沒預先 4K 做好對齊，資料的寫入位置可能會介於兩個 4K 磁區之間，也就是說即使是寫入最小量的資料，也必然會使用到兩個 4K 磁區。跨區讀寫不但會嚴重減低數據寫入和讀取效率，還會增加對 SSD 的寫入次數。由於 SSD 寫入次數有限，等同於一個壽命指標，4K 不對齊，不僅拖垮效能且會造成多餘損耗，導致 SSD 不好用且整體使用壽命縮短。

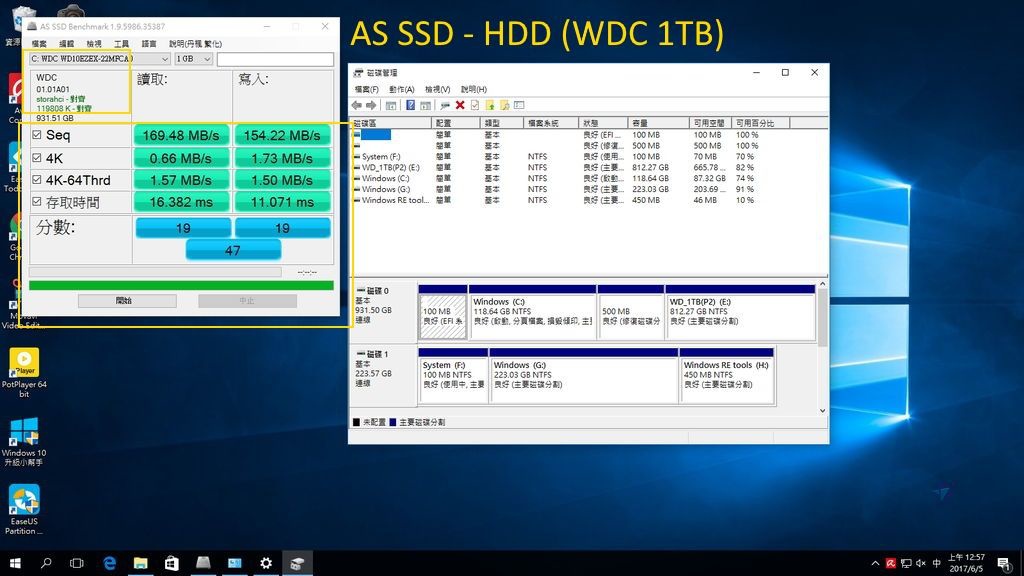

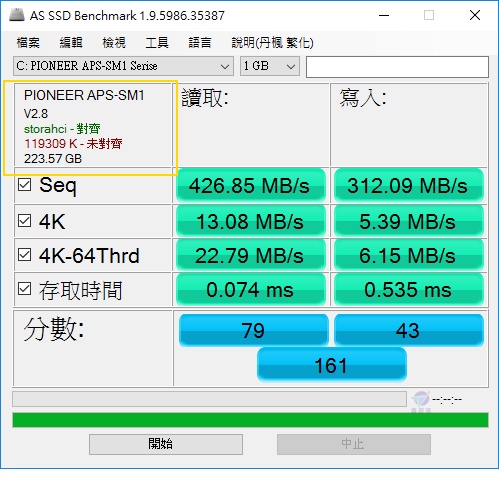

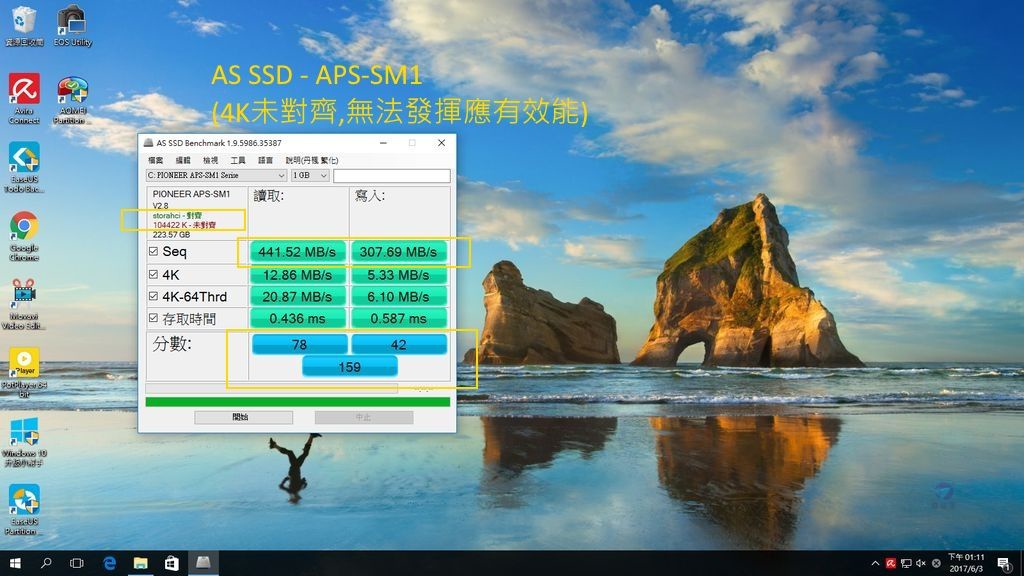

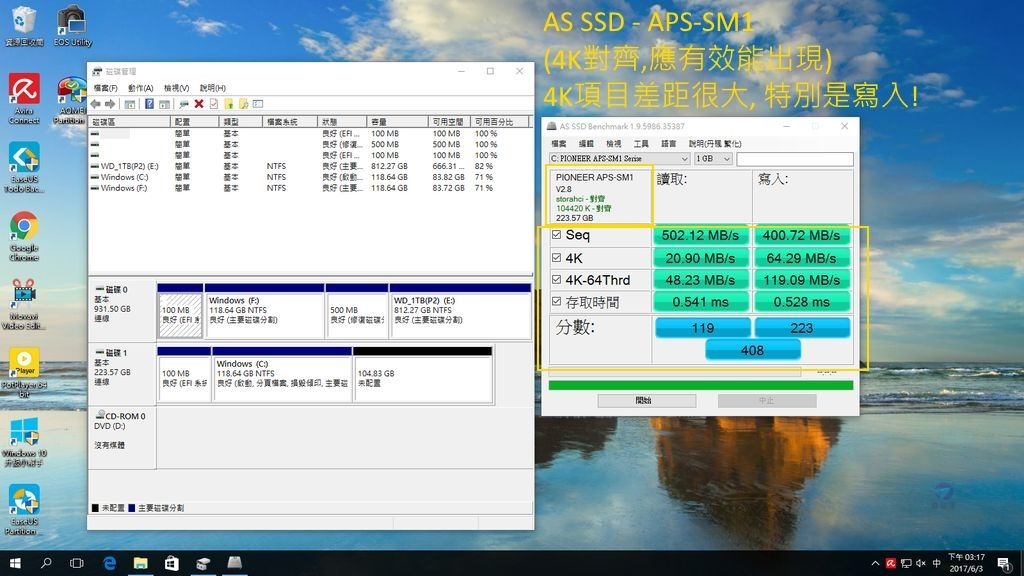

AS SSD 是常用的 SSD 4K 檢查工具，如果出現紅字就表示 4K 對齊出問題了。
