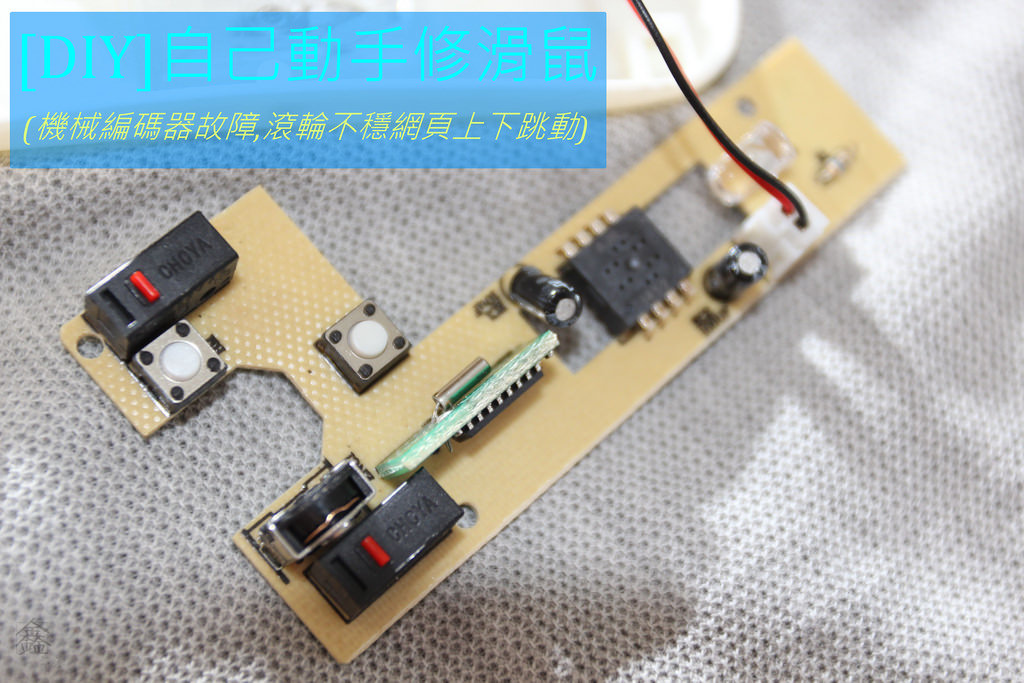

[DIY]自己動手修滑鼠(機械編碼器故障,滾輪不穩網頁上下跳動)



用滑鼠滾輪捲動網頁頁面是很頻繁的動作, 如果發現滾動時網頁會上下跳, 或頁面往下跑幾行後又自己往上回捲幾行, 這通常是裡面一個稱為機械編碼器的零件故障了。



一般白牌贈品或低價 OEM 的滑鼠, 幾乎都採用這種零件為主, 其優點是滾輪結構簡單, 方便製造。但有一好沒兩好, 機械編碼器的缺點是容易損耗, 當編碼器內的金屬接點磨損或氧化, 都將造成接觸問題並導致運作不良。



會想用這個滑鼠示範, 是它沒有使用任何一顆螺絲就完成固定與組合。雖然它是仿自某大品牌的造型, 但扣具部分做得不錯。

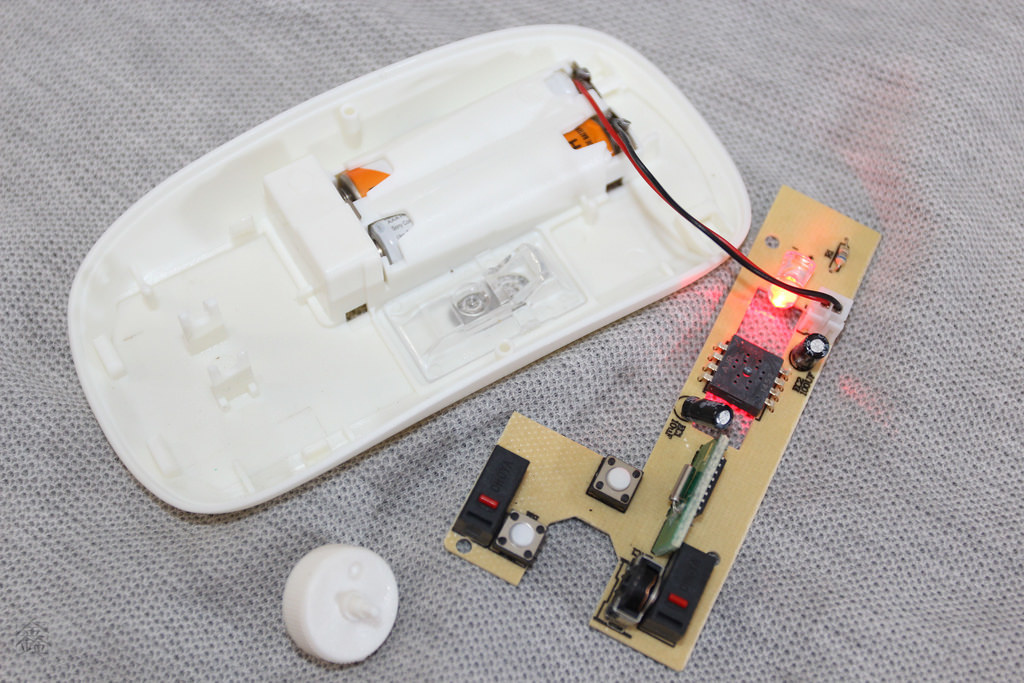

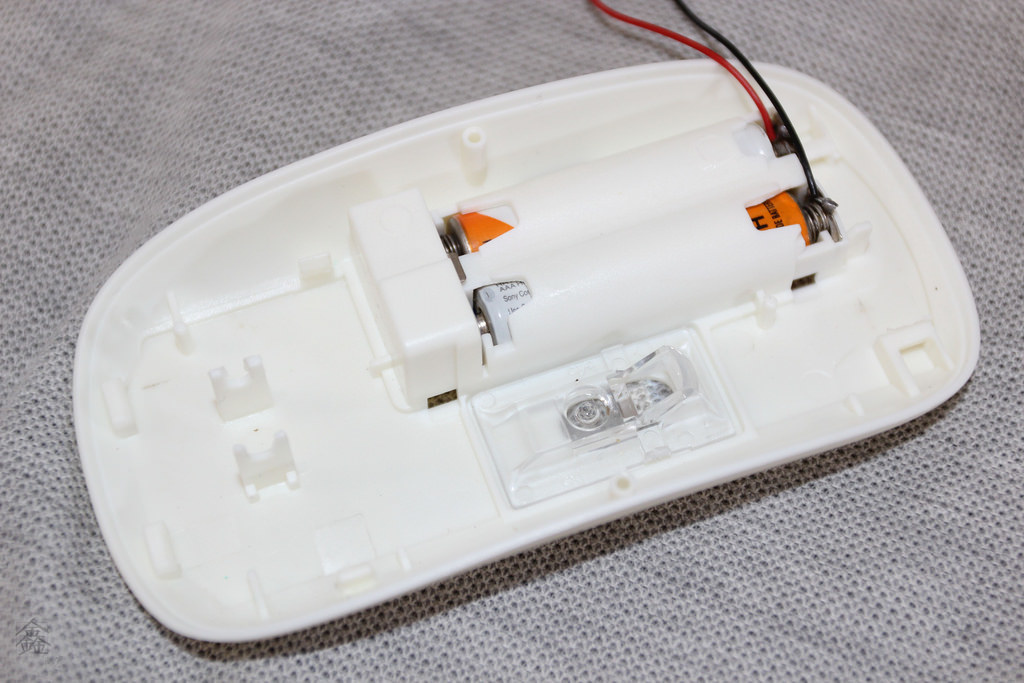

拆解後的滑鼠底殼與電路板。電路板與用料都很普通, 在這種檔次產品裡面看不到知名品牌零件是很正常的。



置頂推薦新文章: 拆解微軟Microsoft Sculpt人體工學無線滑鼠 貼片微動開關維修DIY 微軟系列滑鼠可參考 拆解更換按鍵 左鍵不良 彈跳 無法拖曳 點擊無效 Sculpt ARC 4000 MiMouse mx518 Mouse Micro Switch



IMG_1387_结果

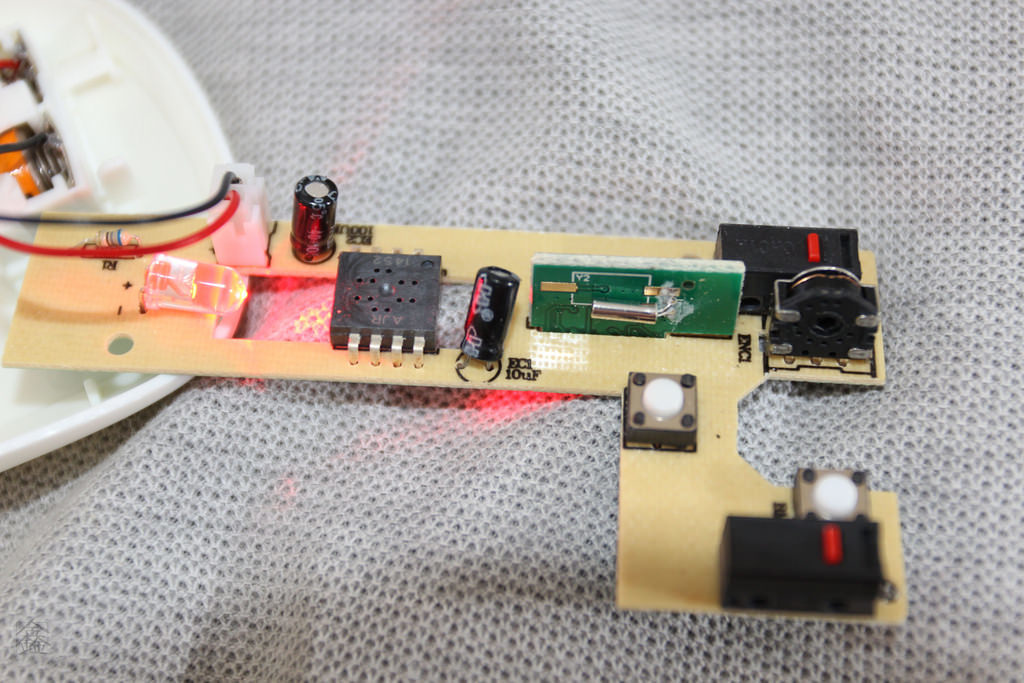

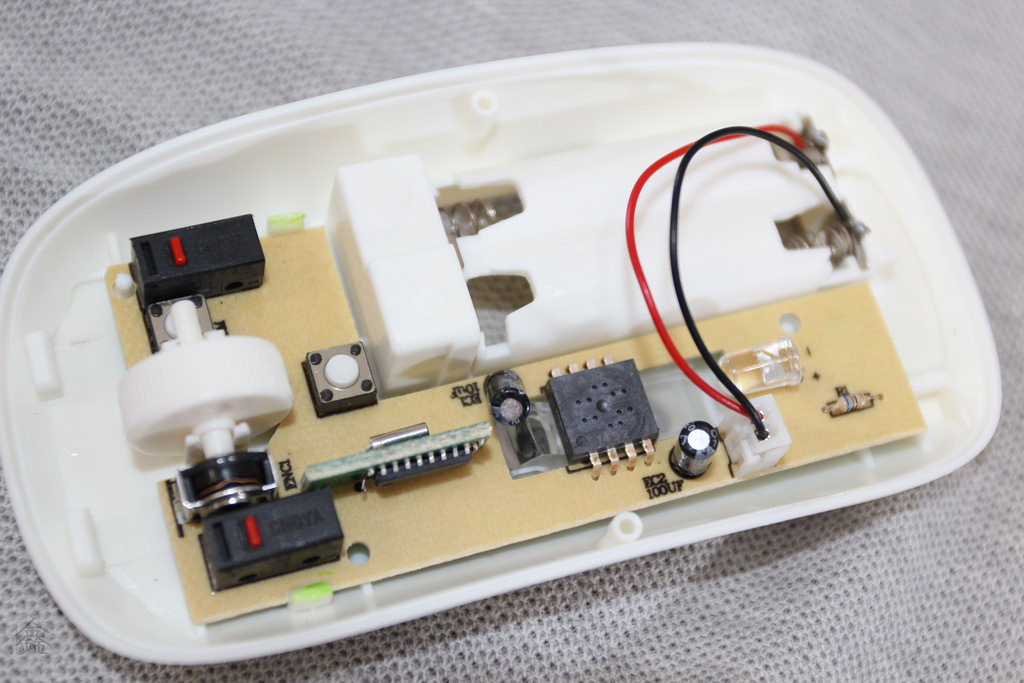

照片中電路板右上角微動開關之下, 一個圓型中央有孔的零件就是機械編碼器。



相對於機械編碼器, 品牌大廠如 Logitech, Microsoft 是使用光柵式滾輪, 這種結構比較穩定耐用。



其工作原理是用一個發光二極體與一個接受器, 再搭配置於中間的光柵(與滾輪做在一起), 當滾輪滾動時光柵不斷阻擋和透過光線, 使接受器獲得脈衝信號, 從而感知滾輪旋轉狀況。



(以下這一篇的封面圖就是 Logitech 光柵式滾輪之範例 [DIY]自己動手修滑鼠(左鍵故障,自體微動開關移植))。



IMG_1388_结果

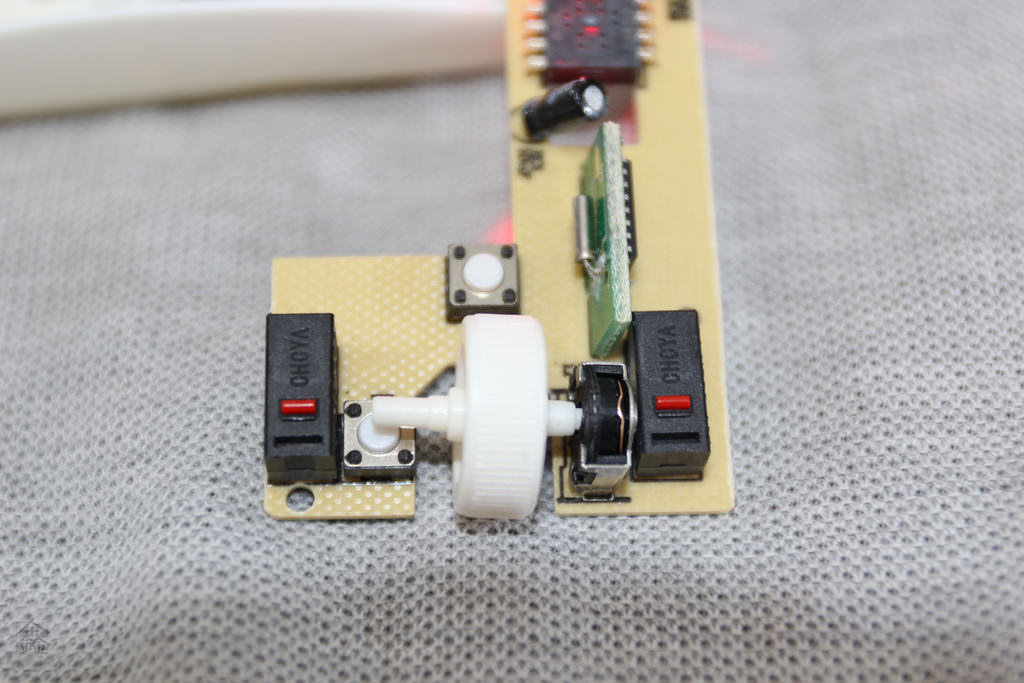

這是編碼器與滾輪組合後的情況。



編碼器的工作原理為, 滾輪會於捲動過程中透過轉軸帶動編碼器的編碼盤以產生脈衝信號, 進而讓感知電路取得滾輪滾動方向與滾動量之多寡。



IMG_1390_结果



基本上編碼器只要高度相同即可通用, 區別在於精度與手感可能略有不同。

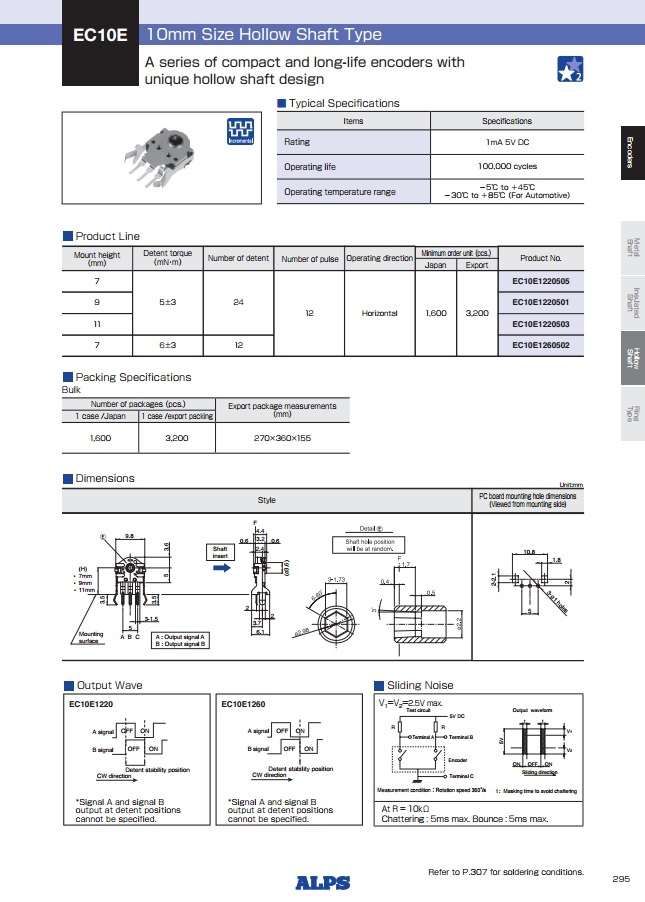

所謂高度是指編碼器中央孔中心點到電路板零件面之長度, 有 7mm、9mm、11mm、13mm 等版本。如果不清楚, 建議先量一下舊零件, 再比對一下規格尺寸圖, 不要買錯了。



Pixnet-0204-01

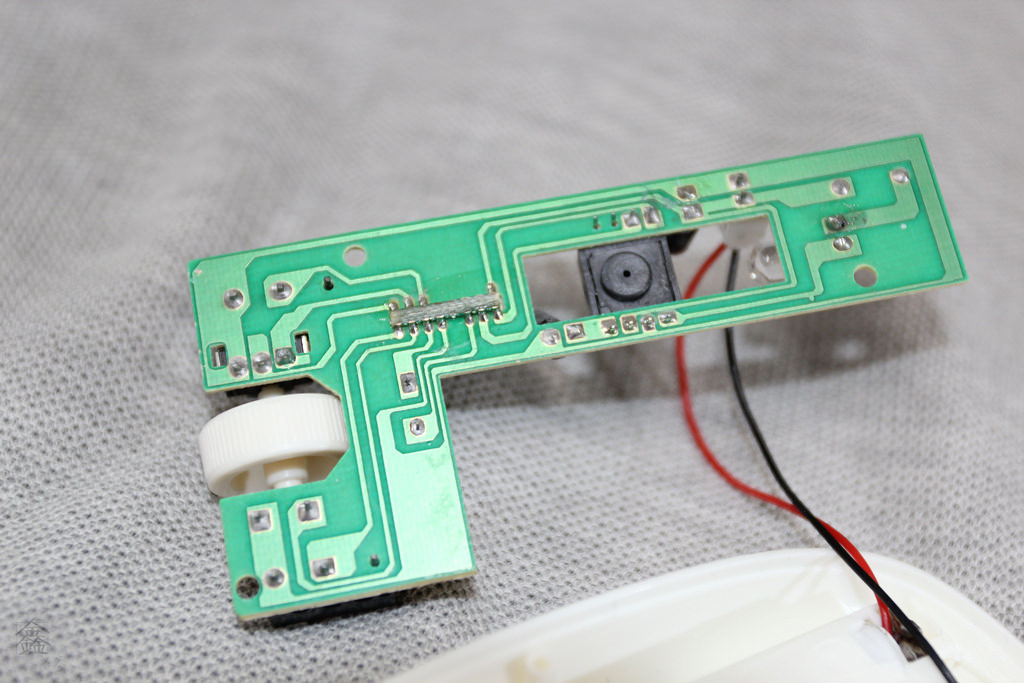

編碼器有三個焊點, 解焊後即可取下更換。



IMG_1392_结果



重新組裝, 要注意透鏡的方向性, 弄錯了游標就不會動。



IMG_1393_结果



將電路板扣上滑鼠底殼, 請注意綠色螢光筆標示出的兩個卡榫位置。



IMG_1394_结果

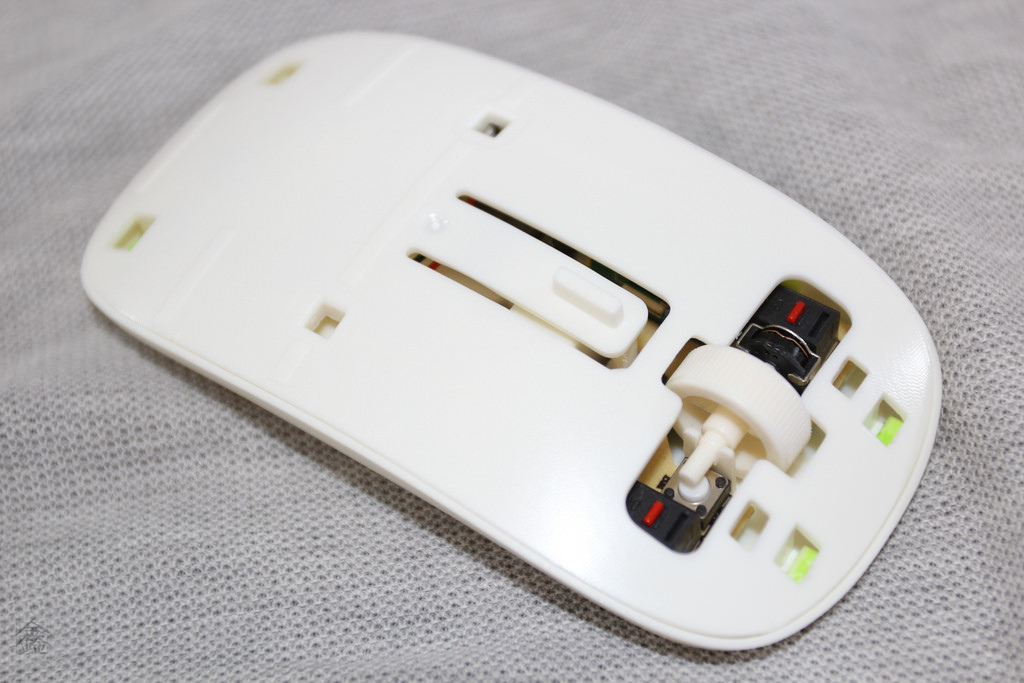

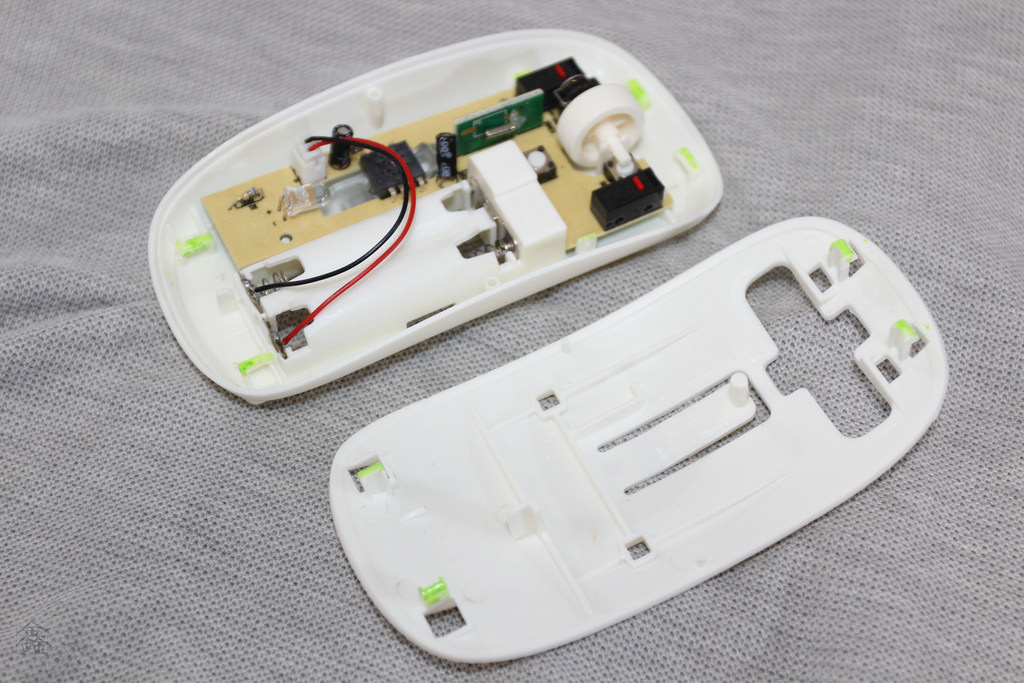

裝回中層板, 請注意 8 個綠色螢光筆標示的卡榫位置 (上下配對共 4 組)。



IMG_1396_结果



組裝要領是扣住後面 2 組卡榫之後, 再扣前面 2 組 (前面是指滑鼠左右鍵這端)。



IMG_1397_结果

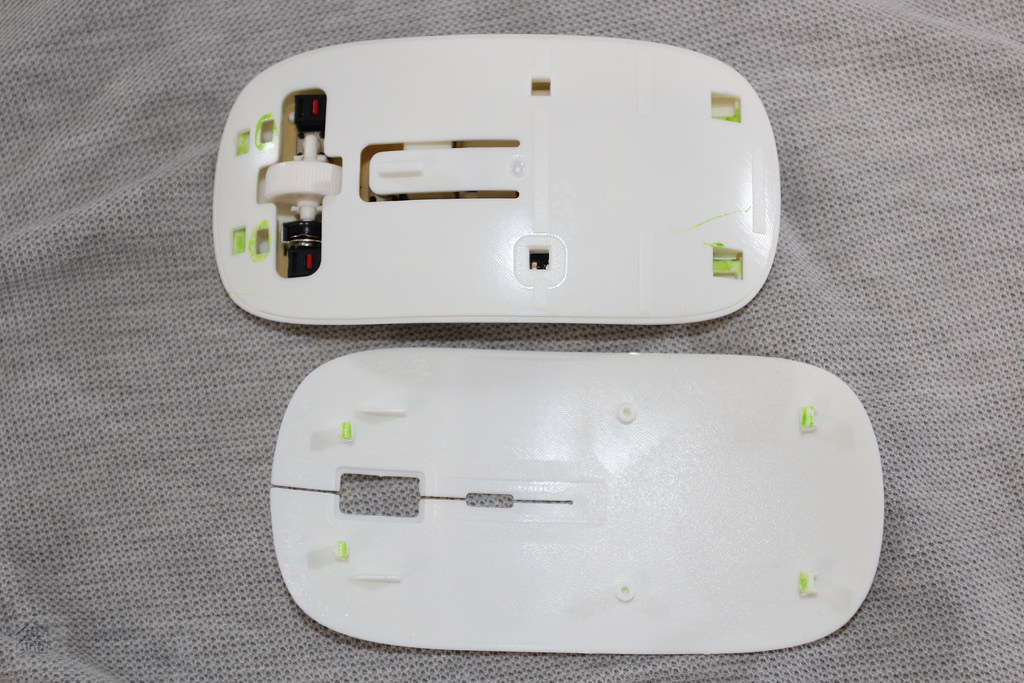

裝回外層板, 請注意 8 個綠色螢光筆標示的卡榫位置, 一樣是扣住後面 2 組卡榫之後, 再扣前面 2 組。



(註:如果是拆解, 請把順序顛倒即可)



IMG_1398_结果

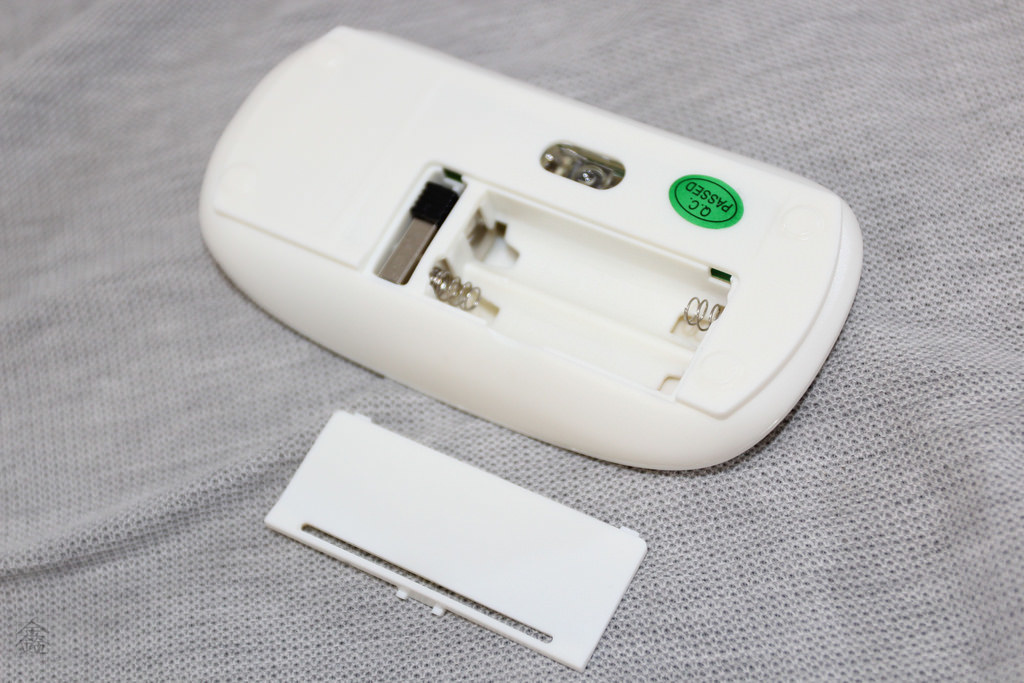

滑鼠底部的情況, 質感很普通不夠精緻。



IMG_1400_结果

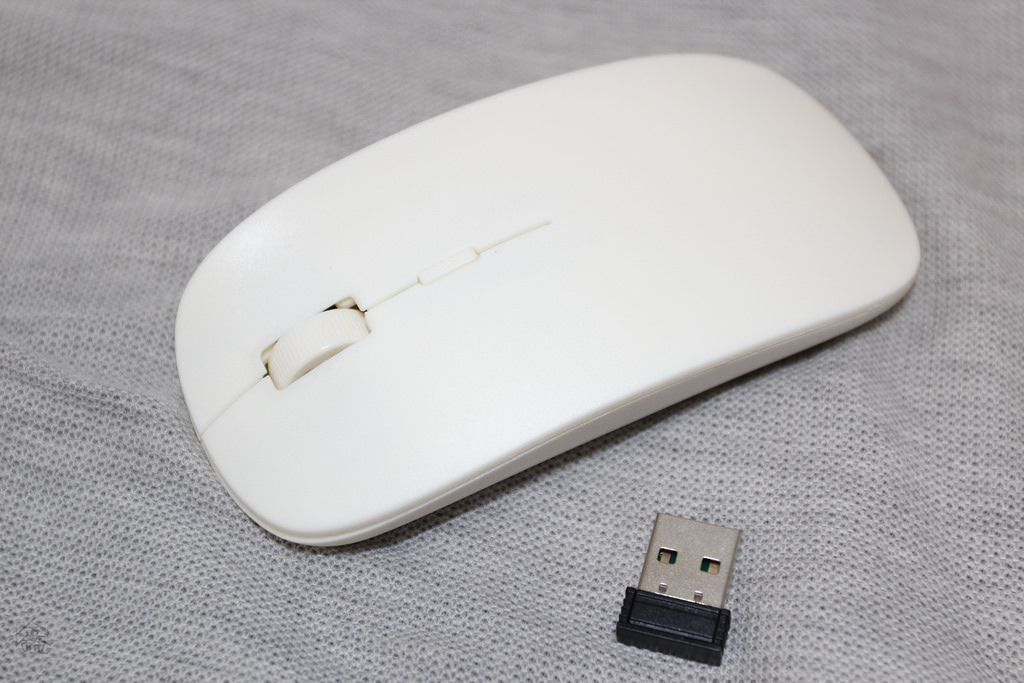

修理完成, 可繼續服務了。



IMG_1399_结果



如果有手感不錯的白牌滑鼠, 也可考慮順便把裡面的微動開開換成品牌零件(例如左鍵), 這樣耐用度可以大幅強化。
