[DIY]自己動手修滑鼠(左鍵故障,自體微動開關移植)



滑鼠左鍵是最常壞的零件, 由於每天被點擊的次數多到數不清, 消耗是早晚的事。



故障現象通常是發生接觸不良, 例如說進行拖曳動作時, 視窗突然就不讓你抓著跑了, 或選取文字時頻頻失敗。



雖然我們手指沒離開過左鍵, 但底下的微動開關因老化接觸不良而瞬間脫離了, 等同手指放開左鍵一般(註: 這種故障有人稱為"連點"或"按一下變二下")。大家肯定會察覺到這種現象, 因為作業會變得非常不順暢。



解決之道是換掉左鍵底下的微動開關零件, 取得這個零件的來源主要有兩種, 新的備品或別隻滑鼠的拆機良品。原則上三隻接腳的微動開關, 不含腳本體尺寸 12.8 * 5.8 * 6.5 (mm) 之規格都通用。



如果臨時需要, 還有一種特別來源, 可從左鍵故障的滑鼠本身取得, 所以我稱之為「自體微動開關移植」。



此 DIY 有個條件, 瑕疵左鍵雖拖曳不良但點擊還有作用, 這時候就能夠做左鍵右鍵交換。對於一般應用, 右鍵只是用來叫出選單, 不需要拖曳功能, 且按鍵頻度不高, 所以堪用品仍可頂替使用。



移開墊片, 鬆開 2 個螺絲, 分離整隻滑鼠。



置頂推薦新文章: 拆解微軟Microsoft Sculpt人體工學無線滑鼠 貼片微動開關維修DIY 微軟系列滑鼠可參考 拆解更換按鍵 左鍵不良 彈跳 無法拖曳 點擊無效 Sculpt ARC 4000 MiMouse mx518 Mouse Micro Switch



IMG_1177_结果



電路板上有印 Logitech logo, 微動開關是照片電路板中, 左上角與左下角的兩個黑色長方形零件。以往的中間鍵 (滾輪) 也會對應一個相同尺寸的微動開關, 不過現在已變更設計, 中間鍵改為正方形接觸開關。



過去的 Logitech 滑鼠可看到 Omron 微動開關, 現在這個是用 Himake 品牌。



從底座移開電路板, 需要鬆開 1 個螺絲。兩條電池電源線很細, 必須注意不能折斷。



IMG_1189_结果



將電路板翻面, 稍後需要用烙鐵將微動開關的焊接點解焊 (一顆 3 個焊接點, 共 6 個)。



IMG_1196_结果



吸錫器是好用的解焊輔助工具之一。



IMG_1201_结果



清理後的焊接點, 變成 6 個貫通孔。建議壞的零件先做好標記, 之後就不會誤用。



IMG_1204_结果



將左鍵與右鍵之微動開關互換, 並重新焊回電路板。



IMG_1208_结果



將 mouse 重新組合鎖上, 維修完成!



順便一提, 外面維修滑鼠服務, 換一個微動開關的連工帶料行情, 大約 150 到 250 元之間。



IMG_1209_结果

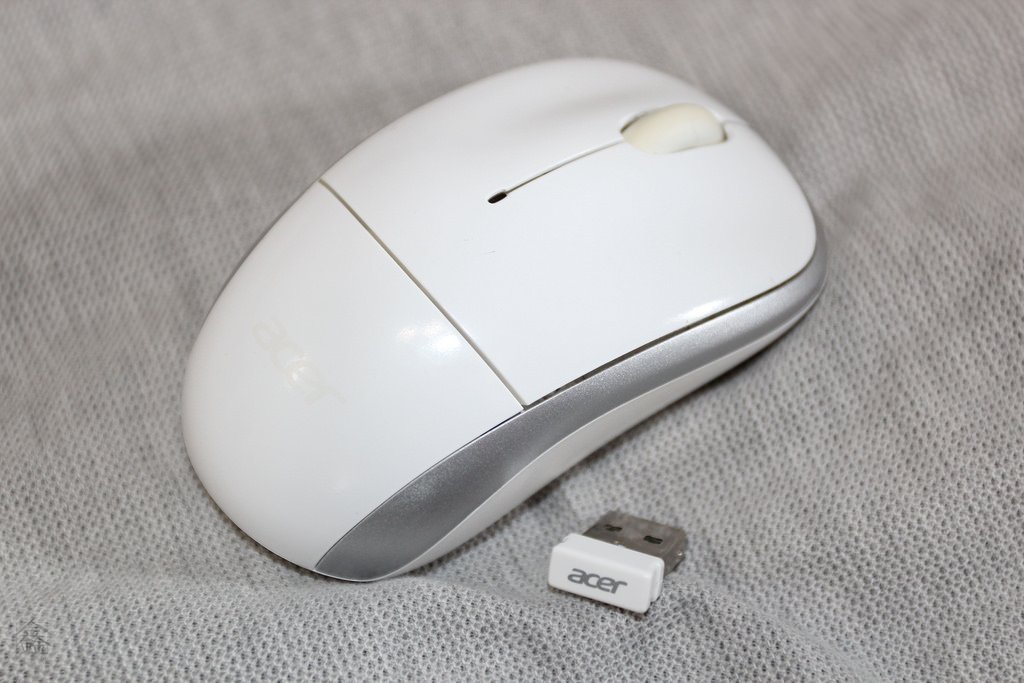

示範的滑鼠是掛 Acer 品牌, 由 Logitech 代工 (M/N: M-R0028)。
