CENTERA AOC AHC主動式光纖傳輸線開箱推薦評價評測 CENTERA HDMI 2.0 AOC 突破銅線4K傳輸距離! 輕鬆佈線150M Active Optical Cable Active Hybrid Cable[鑫部落真開箱]



    數位影音進入 4K 時代,頻寬需求變大了,速度直逼每秒 18 Gbit然而,大資料流量對線材性能要求也隨著升高。訊號在銅線上跑,很快會隨距離拉長而逐漸變差,當衰減達到一定程度後,就不能順利用最高速度傳輸。



現行支援 HDMI 2.0 的銅電纜線,在傳輸上有其物理極限,即使是最頂級用料的線材,對於 4K 的支援性,最遠大約就是 7.5 公尺左右



那麼,想拉遠一點該怎麼辦? 幸好,目前已有解決方案,即本文的主角 -「CENTERA HDMI 2.0 主動式光纖傳輸線」。



為方便各位讀者檢索閱讀,文章分成 7 個小段落:



Part 1 - 開箱與配件

Part 2 - 線材特性

Part 3 - 設計細節

Part 4 - 接頭裡的祕密,拆給你看

Part 5 - 連接與測試

Part 6 - 得獎紀錄與測試報告

Part 7 - 感想





Part 1 - 開箱與配件

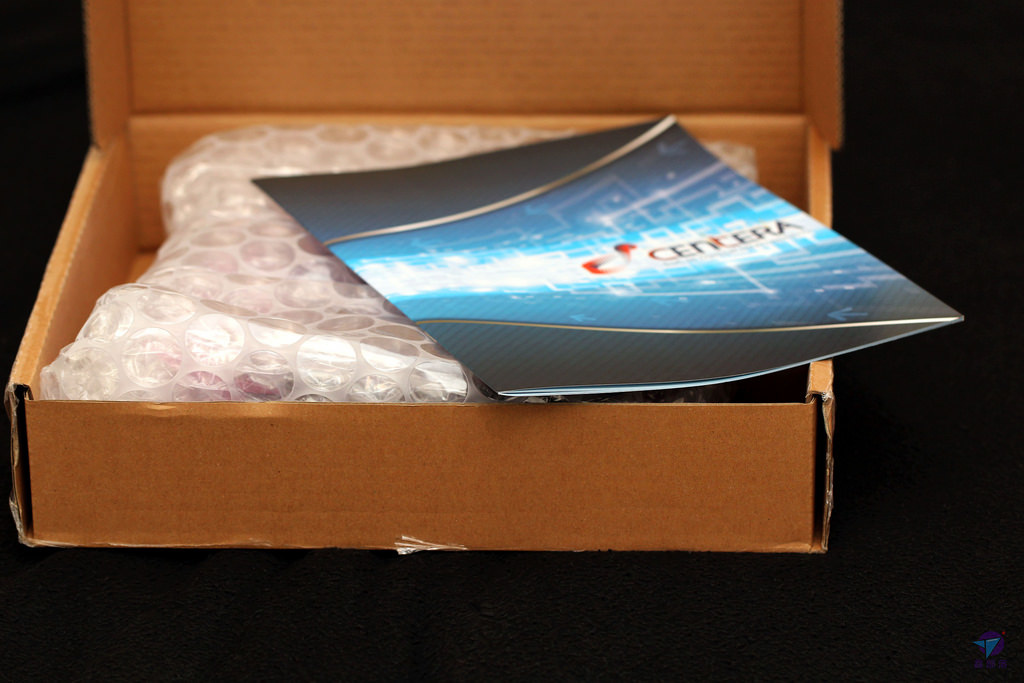

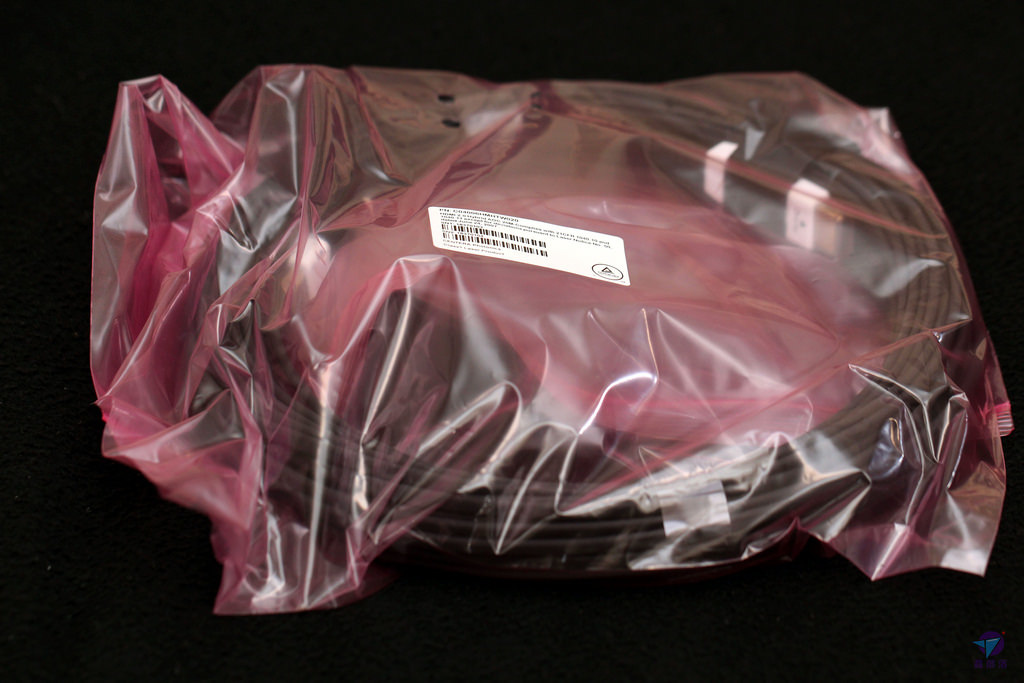

產品包裝是土黃色素面紙箱,線材被放置在泡泡袋內保護。本體為線材一條,配件是一本說明書。



(本文照片連結 Flickr 相簿,點擊可觀看高畫質照片)



IMG_9359r4_结果



它的長度有 20 公尺,其 4K 傳輸能力方面,遠高於現今銅線電纜的 7.5M



IMG_9360r4_结果

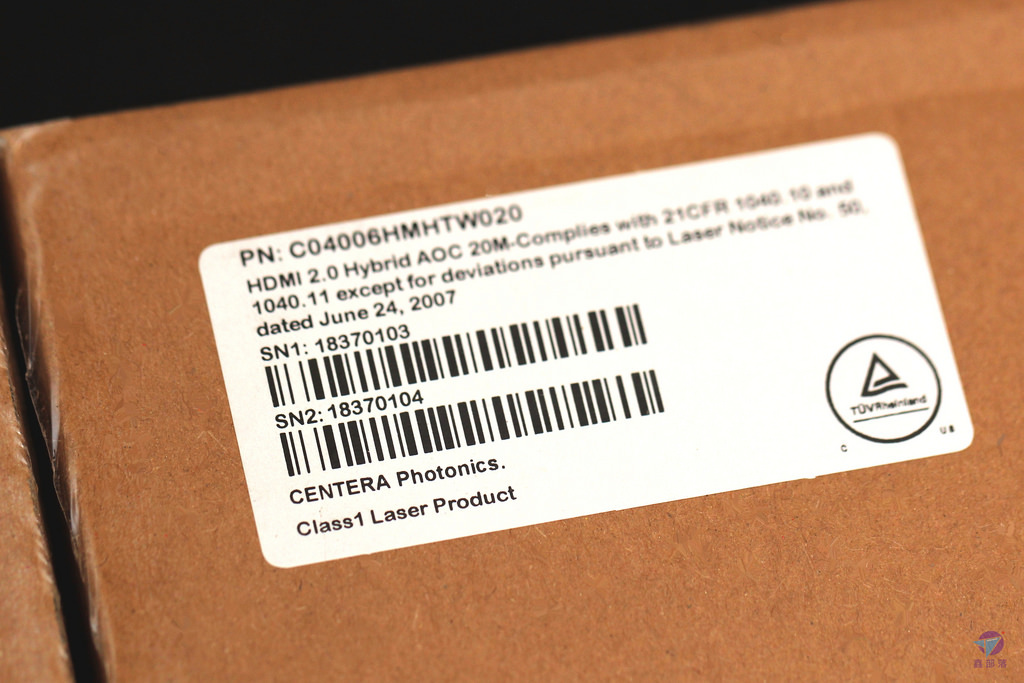

本線材簡稱 AOC (Active Optical Cable),中文為主動式光纖傳輸線



IMG_9363r4_结果



其實,在 HDMI 應用方面,它導入了光電混合傳輸技術,所以也可稱之為 AHC (Active Hybrid Cable)。



光纖本身不可折,必須維持一定弧度。CENTERA 的最小彎曲半徑為 22mm,相對較一般線小,越小對整線越有幫助。

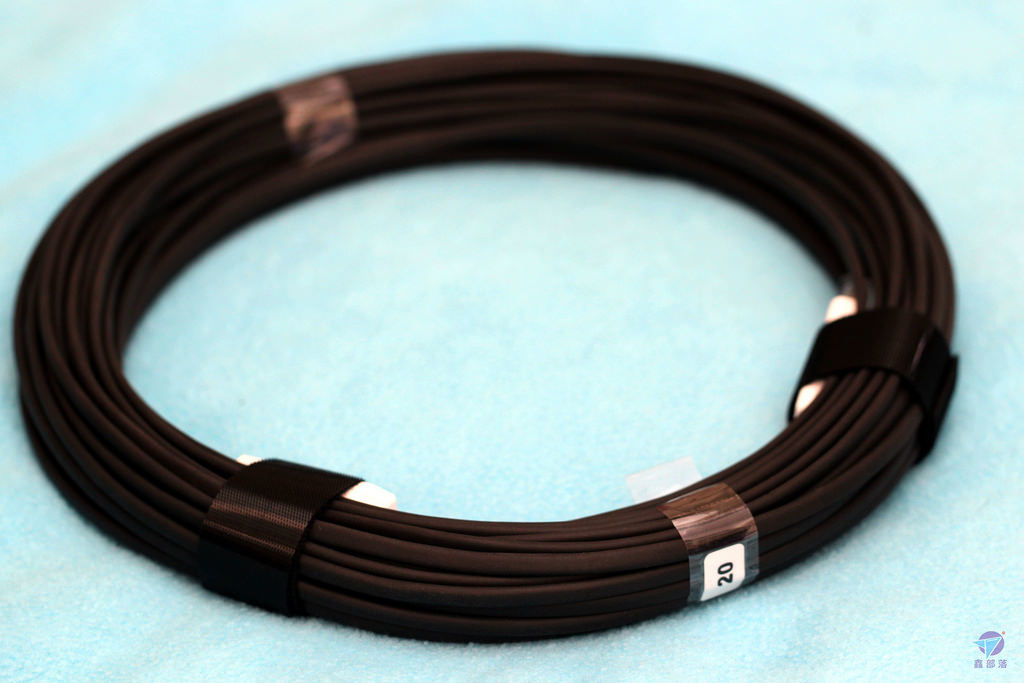

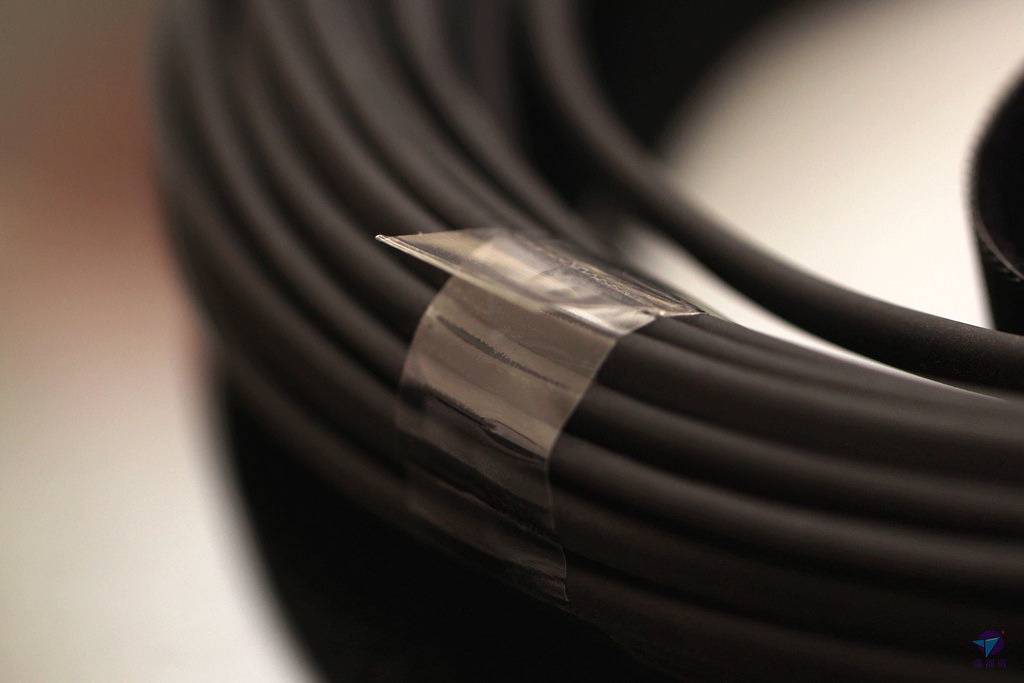

照片中這樣子一捲,看起來不太大,但長度有 20 公尺,好捲好收。



IMG_9365r4_结果





Part 2 - 線材特性



CENTERA 屬於源傑科技的品牌,公司位於新竹科學園區,專精於矽光子系統單晶片(SoC, System on Chip)。



這家公司的實力相當先進,研發水準已經到達 400 Gbit/s。將高階技術下放到 18 Gbit/s 的 HDMI 2.0 AOC,可說是易如反掌!



從底下的原廠比較表中,可以看出 CENTERA 主動式光纖傳輸線,佈放距離達 150 公尺 (500 feet),遠超過主動式銅線電纜與一般被動式的銅線電纜,且完美支援 4K@60Hz,4:4:4



IMG_9361r4_结果

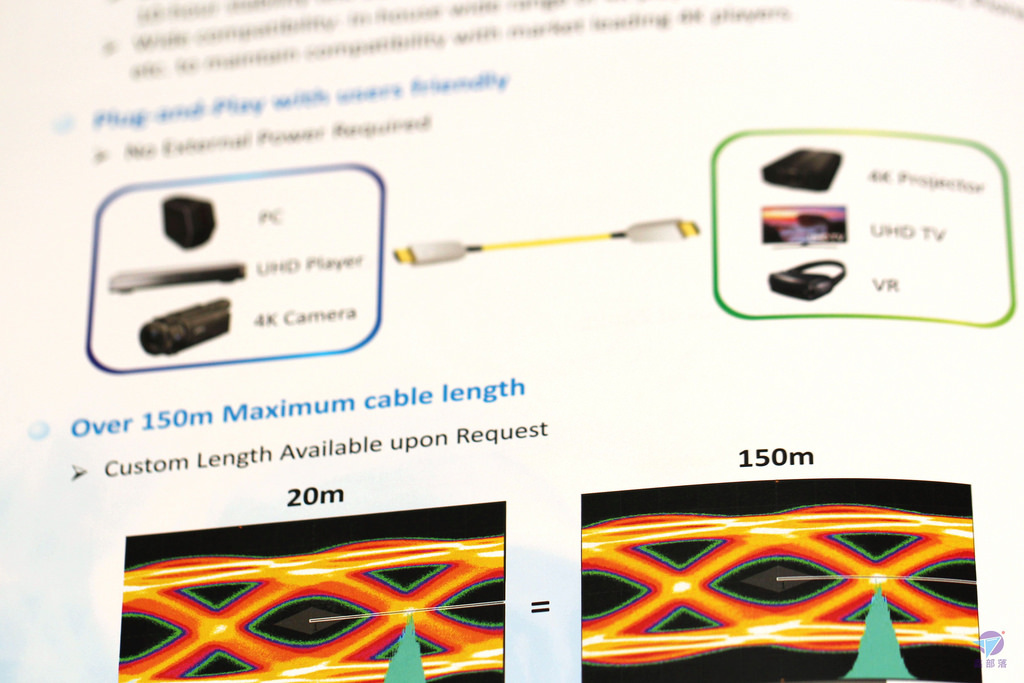

本線材之應用,適合 4K 播放裝置對 4K 顯示裝置之中長距離傳輸。來源可以是 4K 等級的 PC,Ultra HD Blu-ray 播放機,4K 攝錄影機......,顯示裝置則為 4K 投影機,UHD (4K) TV,以及 4K VR......。當然,這條線可以向下相容 HDMI 1.4,跑 Full HD 或 FHD 3D 游刃有餘



協定方面可相容 HDCP2.2 (High-bandwidth Digital Content Protection) 與 DDC (Display Data Channel),但不支援 HEAC (HDMI Ethernet and Audio Return Channel)



線材內部的實際傳輸媒體為 multi-mode fiber 多模光纖,廠方除了 10 種標準料號的 10M-100M 產品 (每隔 10 公尺區分一種),另受理客製化長度之訂單



IMG_9362r4_结果





Part 3 - 設計細節

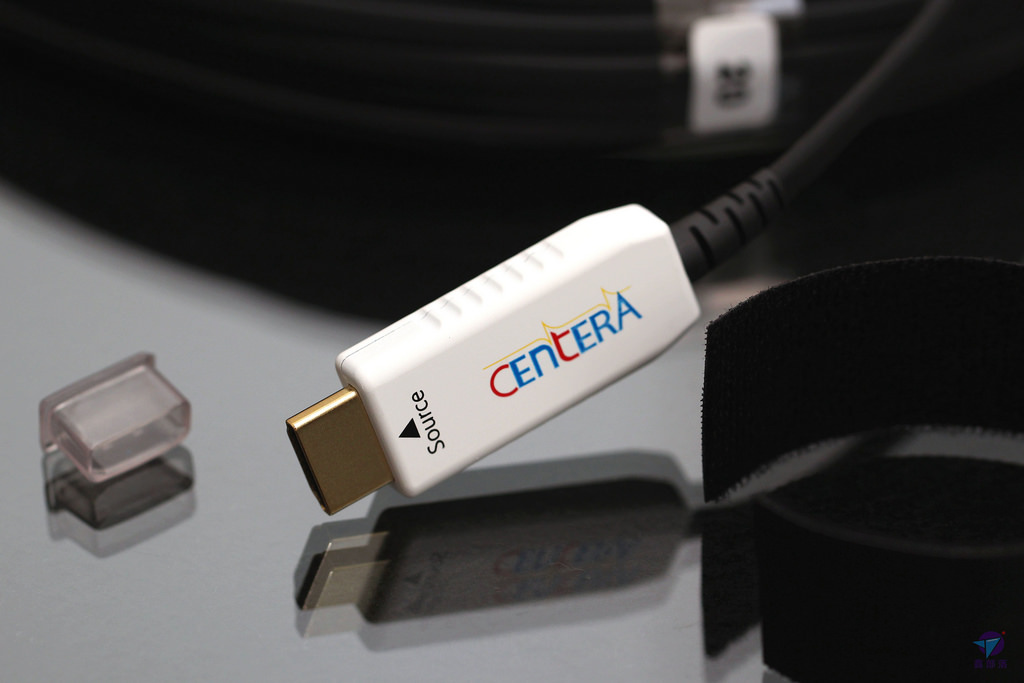

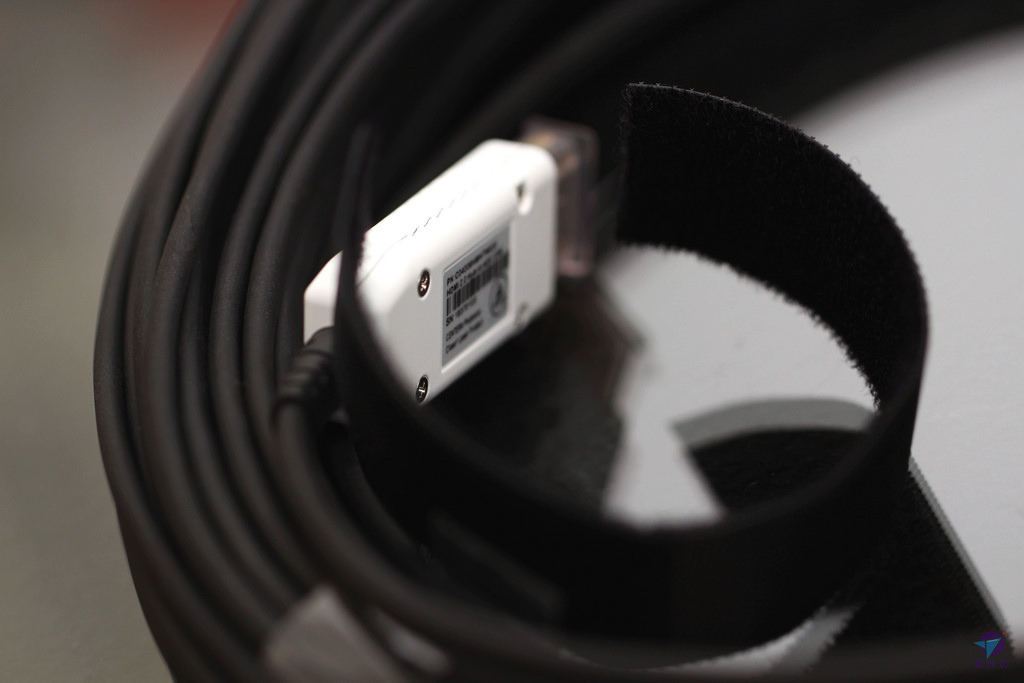

附贈魔鬼氈,便於整線固定。



IMG_9367r4_结果



線體本身非圓柱管狀,較接近扁平式,捲繞相對順手許多。



IMG_9373r4_结果



HDMI 接頭較一般銅線款大,因為裡面藏有電路板



IMG_9388r4_结果

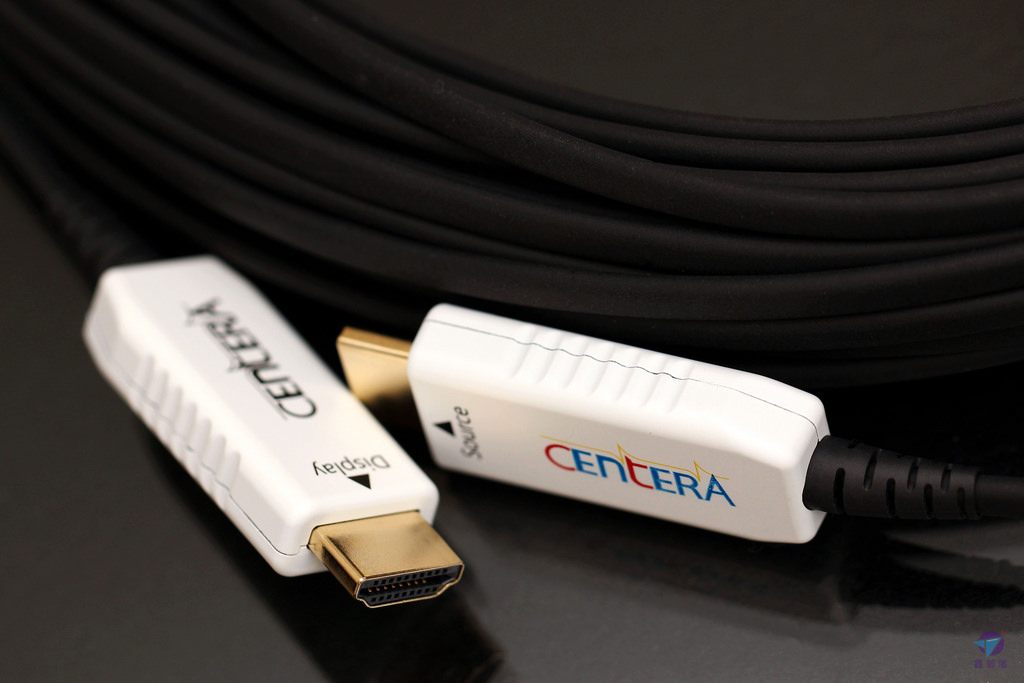

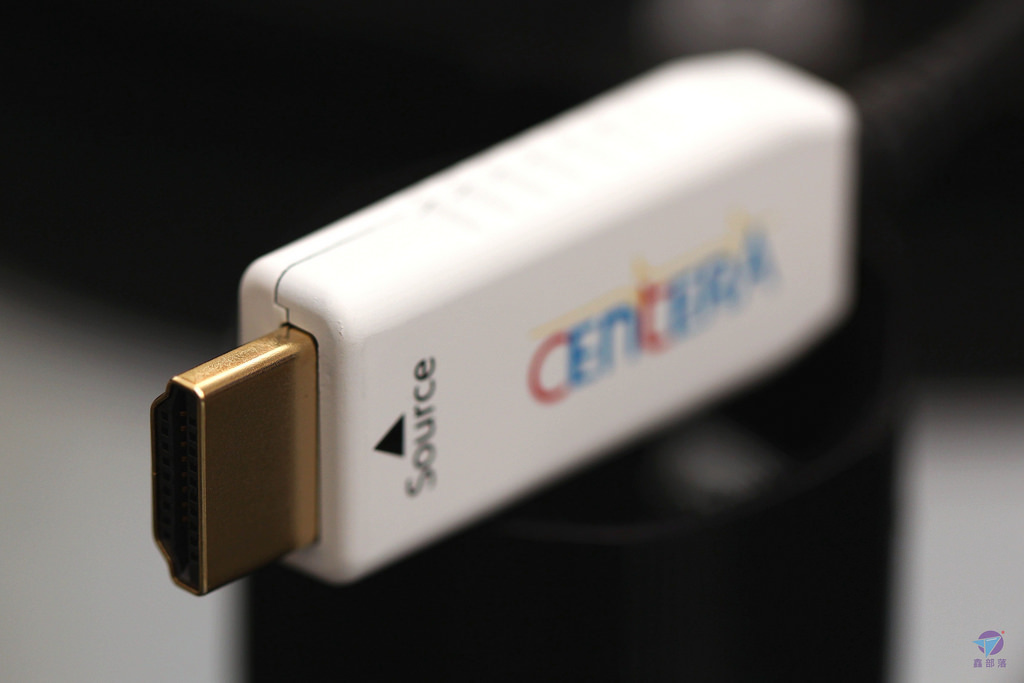

這側為連接播放器端的 HDMI 接頭,上面印了彩色 CENTERA logo 及 Source 標示



IMG_9369r4_结果



接頭背面為銘板,周圍可看到 4 顆鎖緊外殼的螺絲。



IMG_9370r4_结果

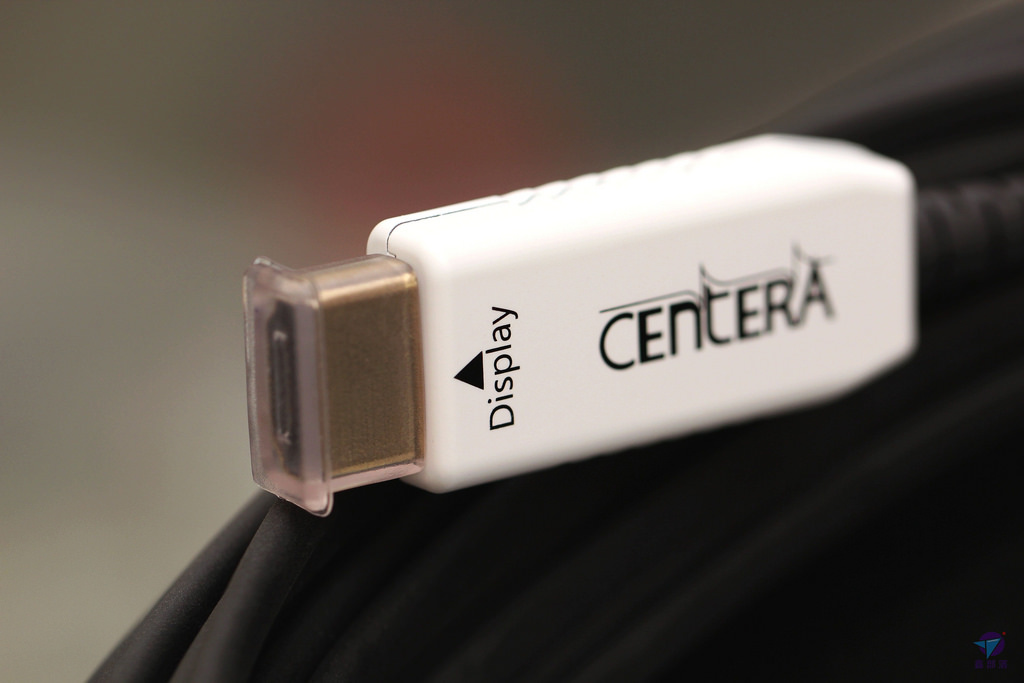

線材的另一端接頭是用來連接顯示裝置,上面有黑白 CENTERA logo 並標成 Display



因此,本線材具備方向性插錯邊就無法正常工作。眼尖的讀者可能會問: 「印象中 HDMI 線不是不分方向性,兩頭隨便插都可以?」這個疑問稍後的 Part 4 內,會為各位做說明。



IMG_9372r4_结果





Part 4 - 接頭裡的祕密,拆給你看



鬆開接頭背面 4 個螺絲,便可將蓋子分開。(註: 拆解會影響正常保固權益,請勿自行嘗試)



IMG_9374r4_结果

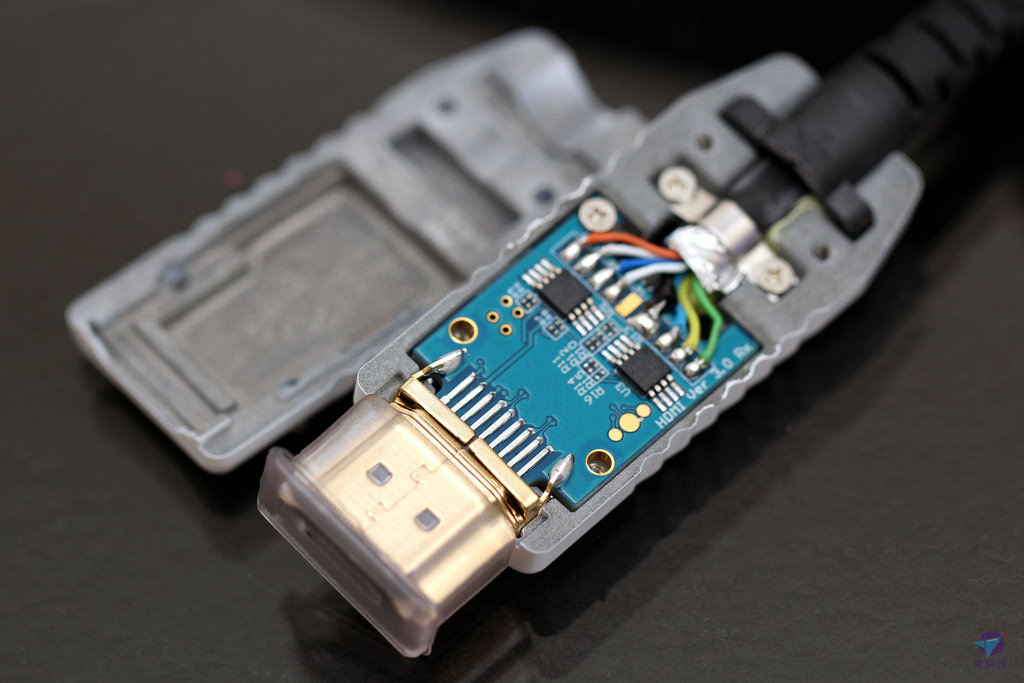

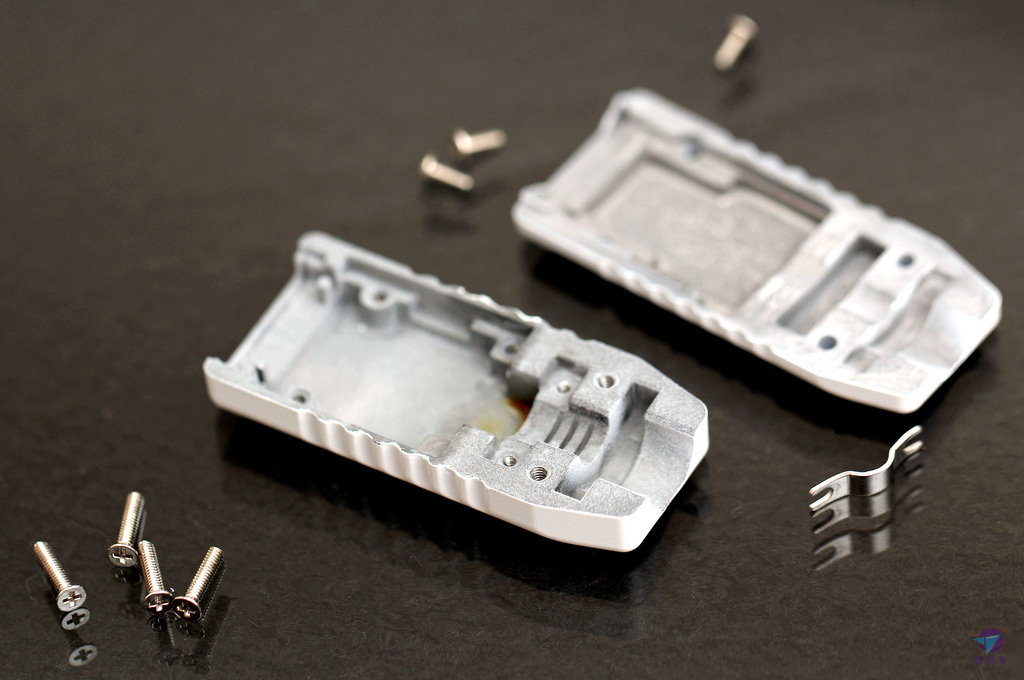

進一步將 3 顆固定電路板的螺絲轉開,便能完全分離兩片式的接頭外殼。



接頭外殼採用鋅合金製作,堅硬厚實,不僅能提供良好保護,且能有效提高穩定度與散熱性。



IMG_9384r4_结果



CENTERA 產品的光電混合傳輸技術是用於中間段,對於兩邊插接的末端裝置而言,它們"看到"的介面仍是標準的 HDMI 接頭。



IMG_9386r4_结果

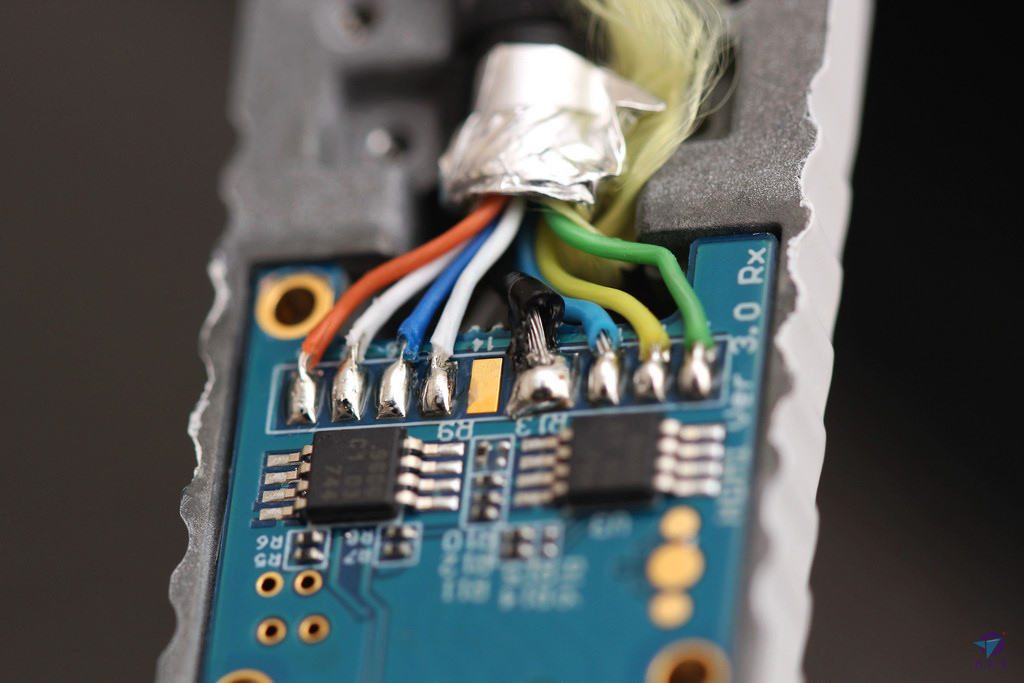

線纜中,有 8 條信號線採用了平常的銅電線



這一端接頭是給顯示器用的,電路板被標為 RX



IMG_9385r4_结果

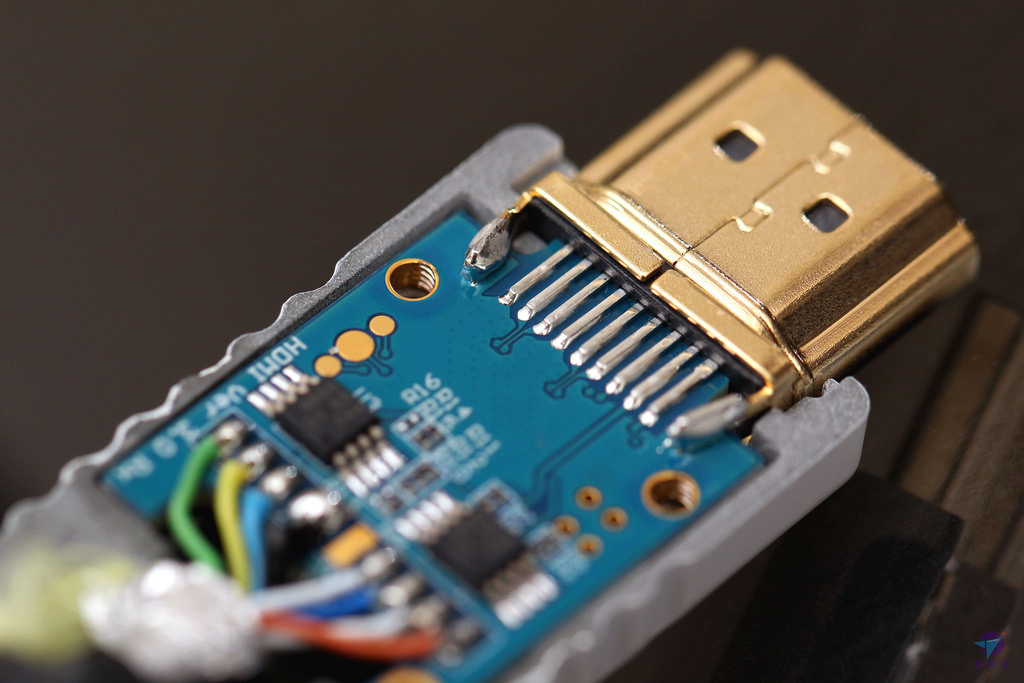

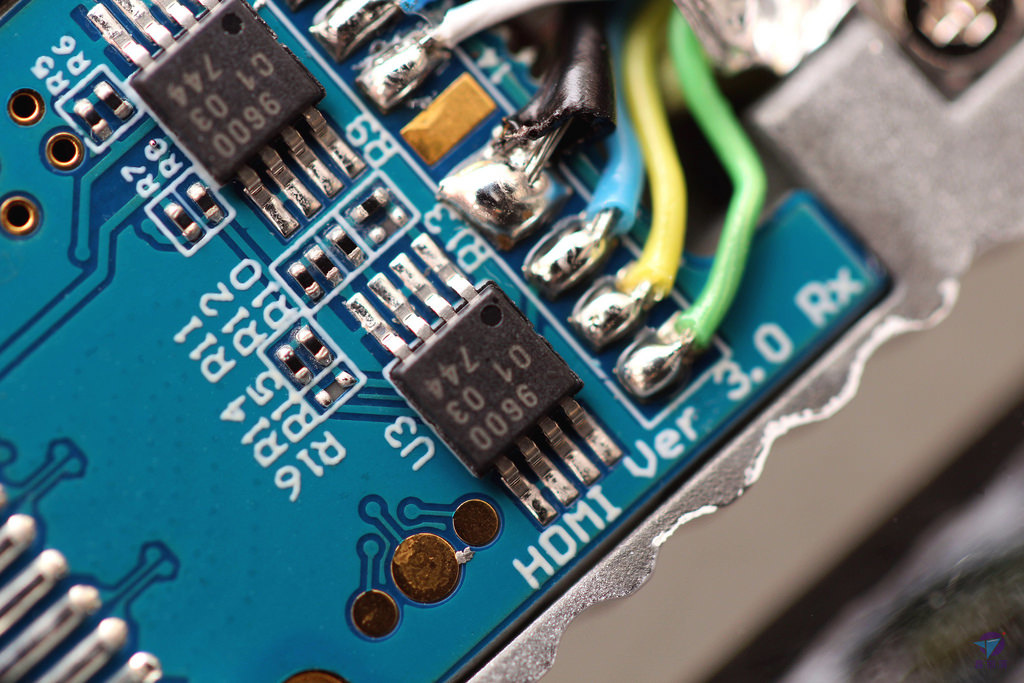

電路板的這一面,主要處理「電」的部份,上面有兩個驅動 IC。



IMG_9376r4_结果

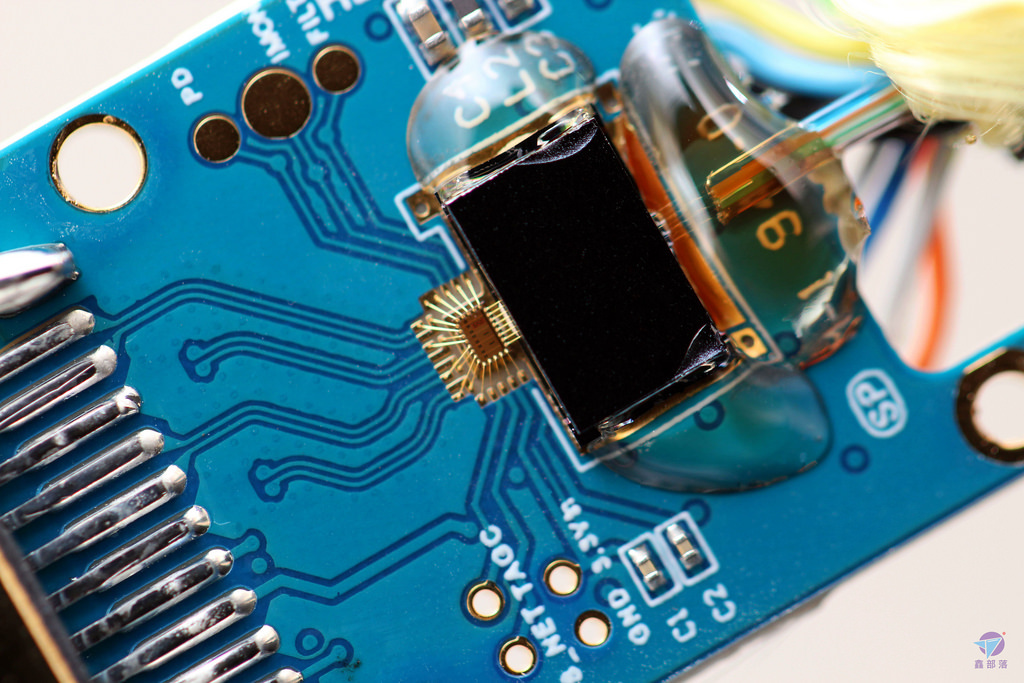

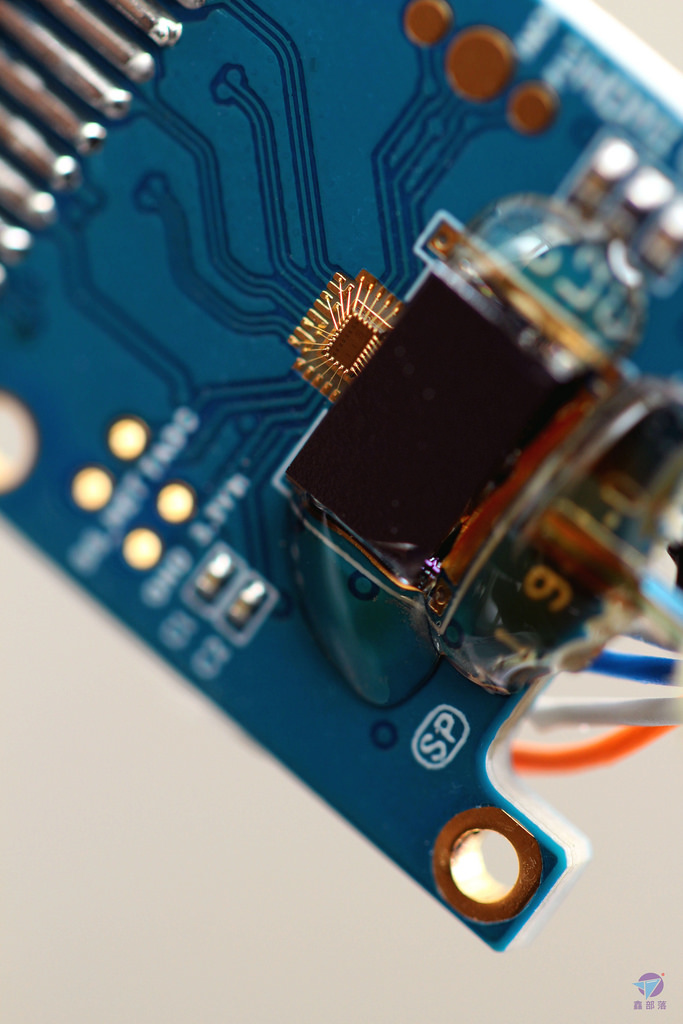

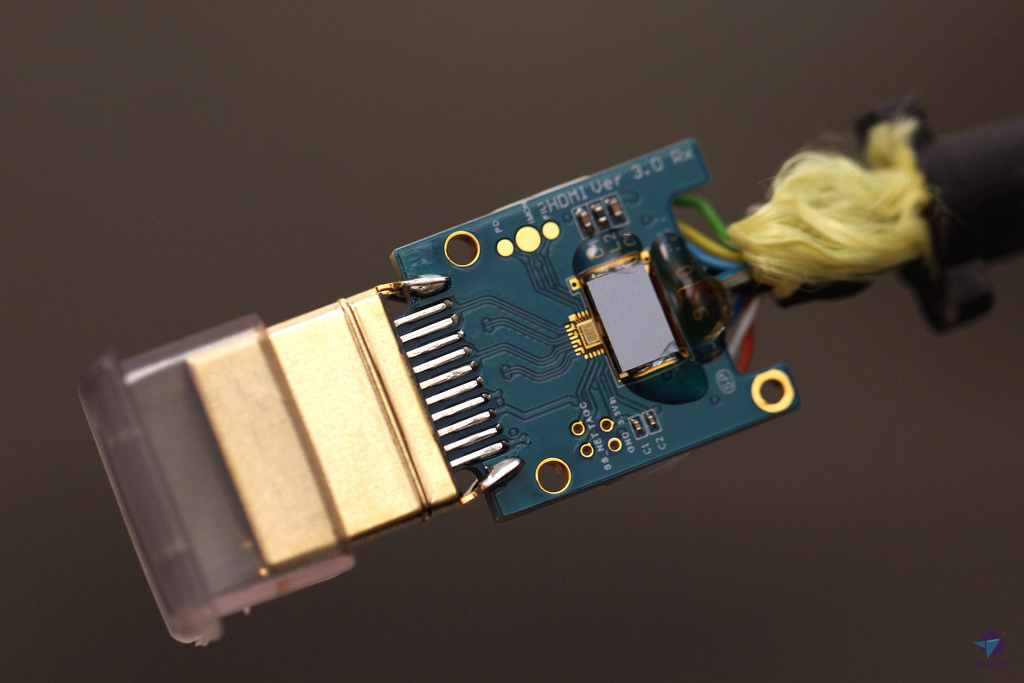

翻面 180 度,這一面是「」部份。



晶片上有灌膠處理,具備固定、保護與防潮作用。



IMG_9377r4_结果



在晶片尾部位置,可以看到一組 4 路光纖排線引接出去。所以整條纜線中間,既有銅線也有光纖



IMG_9378r4_结果



接線十分精細。



IMG_9382r4_结果

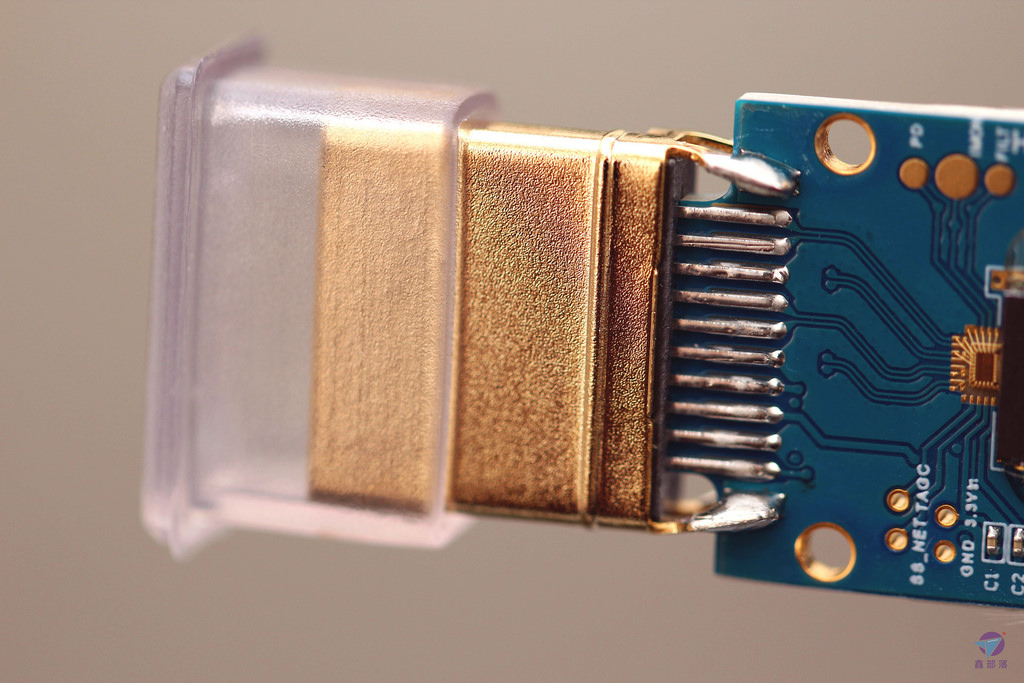

HDMI 接頭的焊接處。



IMG_9379r4_结果

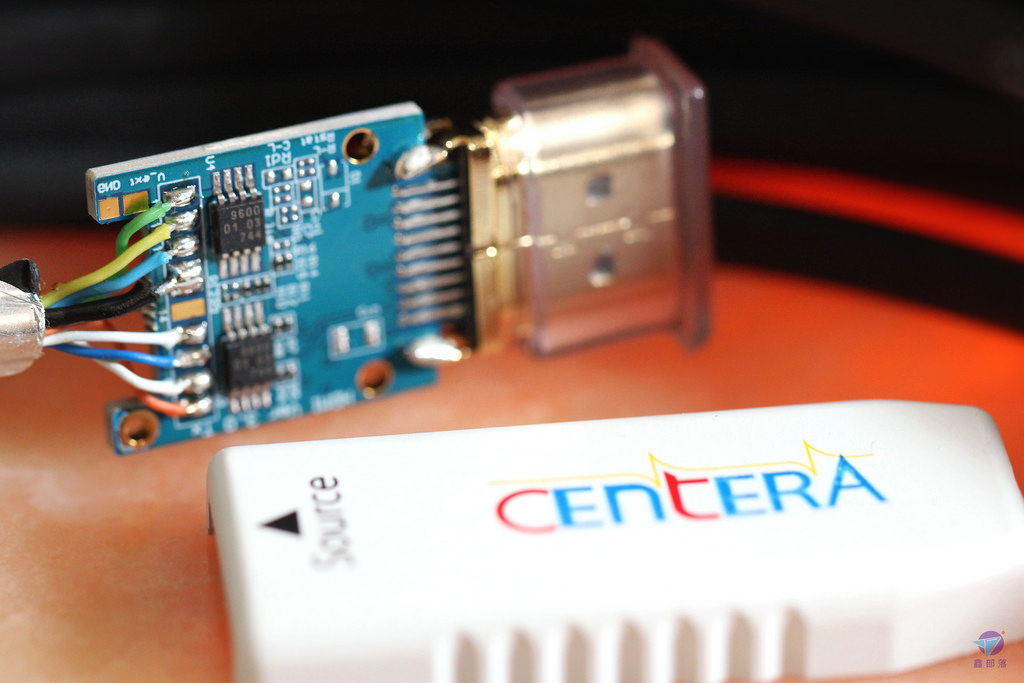

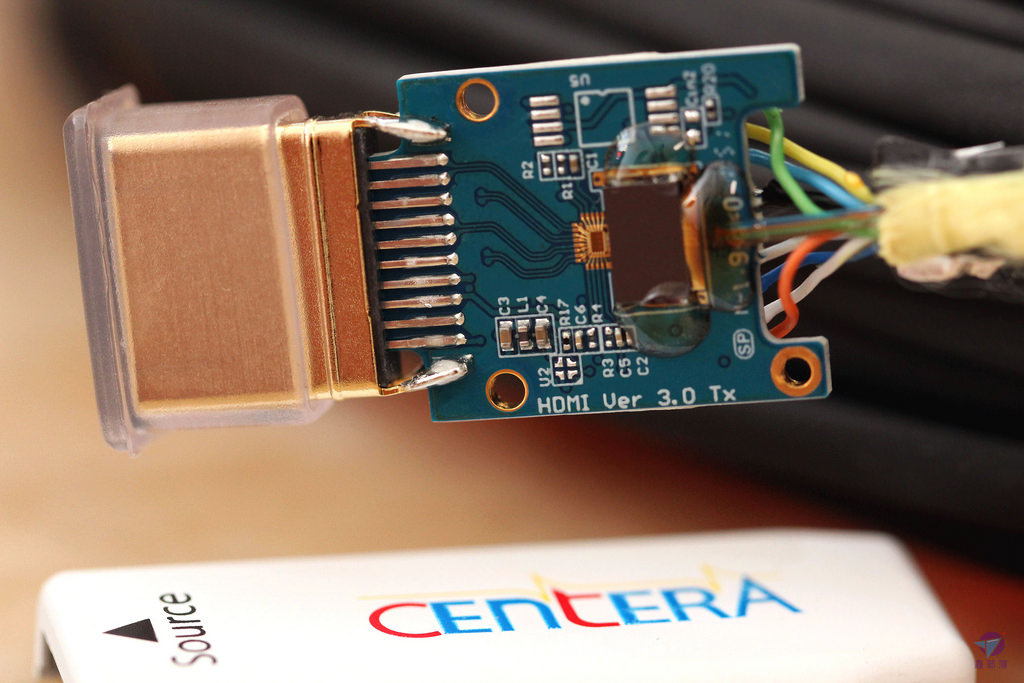

換另一個接頭這一端接頭是連接訊號來源之設備,電路板被標為 TX。TX 電路板的佈線、電阻、電容數量,與 RX 電路板有些微差異,但看起來是大同小異的



接頭兩端的控制 IC 晶片,負責光電或電光轉換



IMG_9839r4_结果



由前面的一系列照片可見,本線材確實採用了光纖和銅線混合架構,既有光的路徑(光纖),也有電的路徑(銅線)。



從播放器到顯示器之間,實際上只有一個方向會發生大量數據傳輸,為了簡化設計與降低成本,所以分為 Source 端與 Display 端只要注意這一點,相容性並沒有問題



IMG_9834r4_结果





Part 5 - 連接與測試

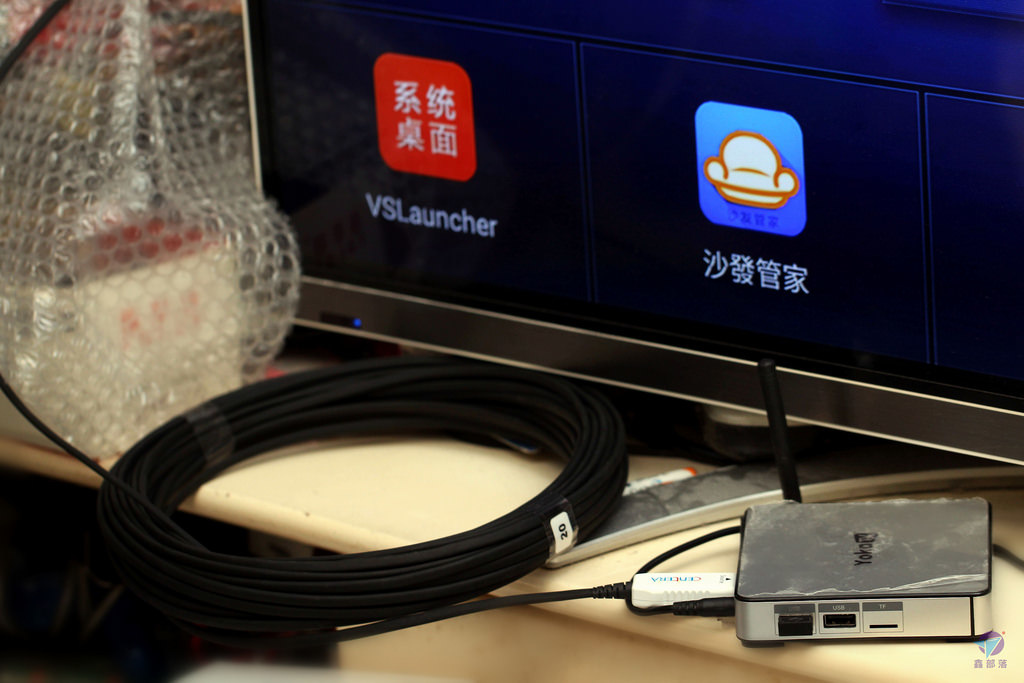

本次只做基礎性的連接測試。從照片中可以看到,CENTERA 線纜沒有全部釋放開來,但一整捲長度 20M 是肯定的。



IMG_9392r4_结果



標示 Source 字樣的接頭,插到 4K 播放機端的 HDMI 插座。



CENTERA 的低功耗設計,不需外掛電源,僅需使用 HDMI 插座供電 (5V,200 mA),所以可隨插即用



因為需要插電讓電路板介入做放大及與光電轉換等工作,此運作方式稱為主動式。



IMG_9393r4_结果

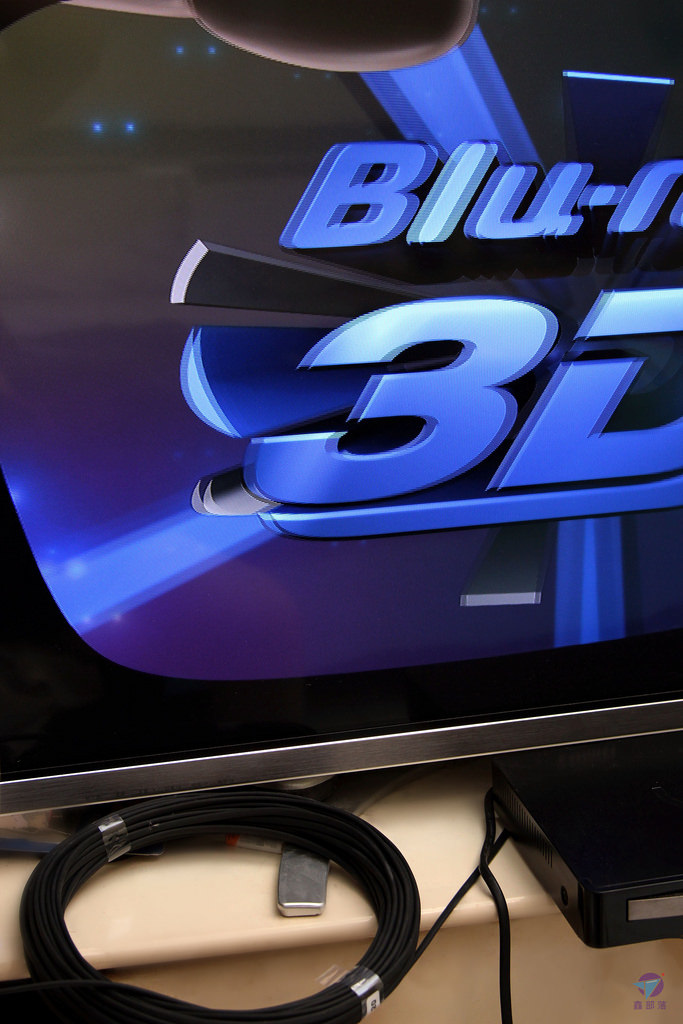

藍光 3D 跑長距離 20M 是完全沒有問題的。



IMG_9396r4_结果





Part 6 - 得獎紀錄與測試報告

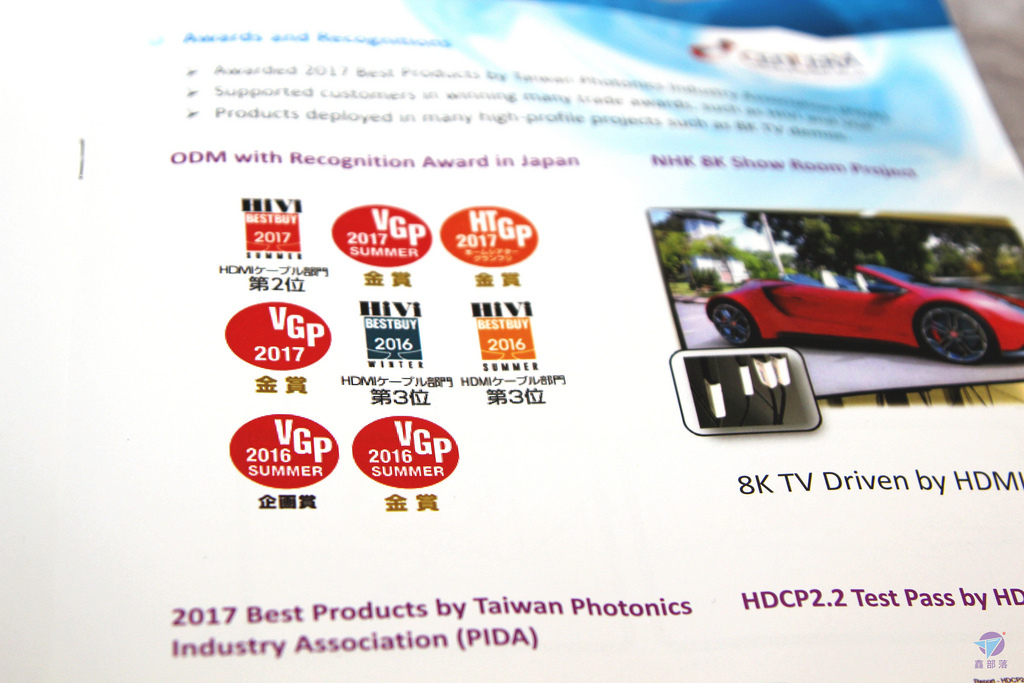

看起來相當低調的 CENTERA,其實有幫日本品牌 ODM,例如 JVC VX-HD1200LC (點擊),網頁就明確標註 "Centera Photonics Inc. Silicon Optical Bench based Optical Engine inside."(源傑科技的英文名稱)。更重要的,它獲得許多日本專業影音媒體的金賞獎項。實際上也用於 NHK 8K TV 展示、大阪環球影城......,種種指標性場所。



除此之外,CENTERA 也名列台灣光電科技工業協進會 (PIDA) 之年度最佳產品



IMG_9749r4_结果



手冊上還提到了 4 小時連續傳輸測試,某 F 品牌在前後時段都有較高錯誤率,但 CENTERA 表現是全程零錯誤



信號品質方面,CENTERA 各項眼圖測試值都相當不錯,由第三方單位 Simplay Labs 公證。如果眼圖數字表現不佳,代表螢幕可能會出現雜訊或閃爍影像。



IMG_9748r4_结果





Part 7 - 感想



CENTERA HDMI 2.0 主動式光纖傳輸線」結合光纖與銅纜的優點,不僅完整支援 4K 規格,且可輕易到達 150 公尺遠,解決中長距離的 HDMI 2.0 4K 佈線問題。本次將它拆解揭密後,可窺見到其作工精細考究,這會反應到產品品質與信賴度上,而實際表現也獲得日本影音大廠與媒體肯定



應用方面,只要有中長距離且穩定傳輸之需求,包括 4K 與 Full HD,皆相當適合。實際場景涵蓋會議中心、家庭影院、演唱會投影保安影音系統、戶外大面板顯示器或電視牆、醫學影像系統......,都是它一展長才的地方。



如果你正為中長距離 HDMI 2.0 連接線而煩惱,本 CENTERA 產品可能就是你相見恨晚的一帖良藥。
