家裡的瓦斯, 大家天天都會用到, 不過架構是如何? 管路怎麼走? 恐怕不是人人都清楚。不信的話, 你問一下家人或朋友就立即可證實這個說法。天然瓦斯用戶, 內部管路是歸屬於用戶所有, 為了使用安心, 平常就應該自己定期檢查。(本文照片為無修圖加水印直接刊登於 Flickr。支援點擊照片後連結至 Flickr 相簿, 將有全新的高畫質照片瀏覽體驗)
上面的示意圖, 重點就是一進二出的架構。若用簡單的一句話來說明, 就是:「天然瓦斯從戶外引進來, 通過瓦斯表後, 再分配給瓦斯爐與熱水器使用。」以下是各區塊的詳細說明:
A 大樓住戶共用瓦斯管路
這是瓦斯公司過來的主管路(金屬管, 鍍鋅鋼管之類), 同一棟用戶上下共用, 管徑明顯比較粗, 會垂直安裝於後陽台這面的外牆上。
B 樓層進氣管
每一樓層用戶都是靠一段短金屬管(鍍鋅鋼管之類)連接主管路與瓦斯表。靠近瓦斯表附近, 會有一個大把手, 這是本樓層的瓦斯控制總開關(安全球閥)。
C 瓦斯表
通過瓦斯表的目的是計量, 這樣瓦斯公司才知道每兩個月使用者用了多少度。
D 住戶管路
這是通往用戶家裡的金屬管(鍍鋅鋼管之類), 一般會沿著後陽台內外牆面施工, 分別會延伸到廚房與熱水器的預定位置。
E 超流量及防火遮斷安全開關(安全龍頭), #1 廚房用
這是防止瓦斯爐連接軟管, 意外脫落(地震)或損壞時(老鼠咬)的安全裝置
F 室內金屬網軟管(接瓦斯爐)
連接瓦斯爐本體的軟管
G 超流量及防火遮斷安全開關, #2 熱水器用
與 E 的作用完全一樣, 這是裝在熱水器這邊的
H 室內金屬網軟管(接熱水器)
連接熱水器的軟管
以下這是新蓋好住家大樓的瓦斯管路, 已經預留好一進二出的安裝位置, 但還沒接上瓦斯表的情況。
以下是瓦斯表安裝完成的實況示範, 從照片中可以清楚看到戶外的樓層進氣管, 從右邊延伸進來再連接到瓦斯表。瓦斯表出氣的管路再一分為二, 分別供應給廚房與熱水器。
依據「建築技術規則建築設備編」之第 79 條 之「燃氣設備之燃氣供給管路: 三、不得埋設於建築物基礎、樑柱、牆壁、樓地板及屋頂構造體內」, 所以瓦斯管路都是明管。

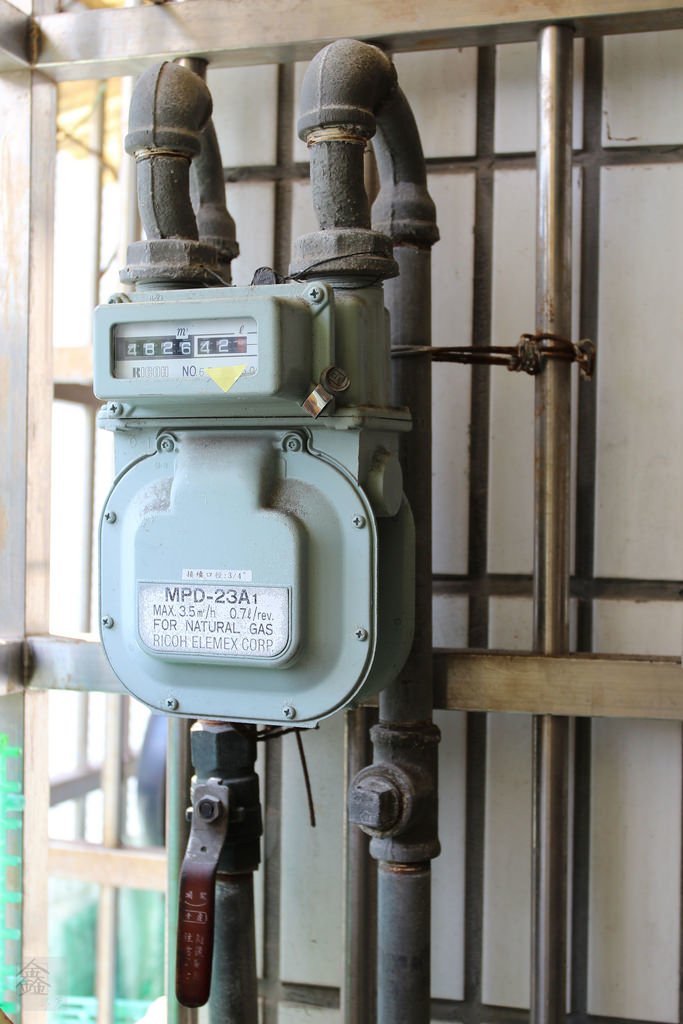

瓦斯表有分一般機械表與微電腦瓦斯表, 照片中這個是機械表, 只有單純計量功能。從瓦斯帳單亦可看出, 一般家庭基本費 120 元(兩個月)的就是機械表, 列印為 200 元的就是電腦表。
請注意瓦斯表下方的進氣管, 上面有安裝一個明顯的紅色大扳手開關(安全球閥), 當轉到垂直位置時, 天然氣可以通過。這個開關很重要, 它就是家裡瓦斯源頭的總控制開關。全家旅遊之前、維修內部管線或緊急狀況發生時, 將之轉到水平位置即可閉氣。
為提高住家與週邊環境安全, 經濟部能源局這兩年積極推動微電腦瓦斯表之普及化, 詳細資訊請參: 微電腦瓦斯表專屬官網。
微電腦瓦斯表在外觀上的特徵, 會多一個 Reset 鈕與指示燈, 但裡面功能進步很大。它具備地震遮斷、漏氣遮斷與超時遮斷三大特色, 簡單說就是可以提高使用瓦斯的安全性。每 10 年, 瓦斯公司會通知用戶免費更換新表。算一算, 差不多近期瓦斯公司將通知換表, 此次我會順便升級成電腦表, 基本費每月將多 40 元, 但安全度大為提高 。
樓層進氣管負責連接主管路與瓦斯表。
在這個範例中, 廚房與熱水器距離較遠, 所以瓦斯表出氣管路分岐為二, 沿著後陽台外牆佈放, 分別延伸到廚房與熱水器附近。
這是名字很長的「超流量及防火遮斷安全開關」, 簡稱為瓦斯安全龍頭。牆外的管路穿洞進入室內後, 會先接到這個開關, 之後才是瓦斯爐連接軟管。
它的安全功能是, 當瓦斯爐連接軟管意外脫落(地震)或損壞時(老鼠咬斷), 可以停止瓦斯輸出。
瓦斯公司兩年一次的安檢, 通常會被安檢人員建議更換的項目之一, 它單價一個 1200 元不算低, 所以常常產生爭議。這東西是金屬製品有一定耐用度, 其實不需要太頻繁更換。
軟管連接到瓦斯爐的情形。
依據「建築技術規則建築設備編」之第 79 條 之「五、(六)燃氣器具連接供氣管路之連接管,得為金屬管或橡皮管。橡皮管長度不得超過一點八公尺,並不得隱蔽在構造體內或貫穿樓地板或牆壁」, 所以材質與長度都有規定。
這是熱水器這邊的情況, 類似的配置, 牆外的金屬管路進入室內並固定在牆面上, 接口會先接「超流量及防火遮斷安全開關」, 之後透過軟管連接熱水器。
連接完成後, 瓦斯管路與瓦斯爐就形成密閉的迴路。且有三道關卡限制/保護, 依序是瓦斯表進氣管安全球閥、瓦斯安全龍頭, 以及瓦斯爐本身的點火開關。正常情況下, 任何一道被關閉起來, 就不能供氣。
平常的自行檢查該怎麼做? 重點可以放在有沒有漏氣這件事, 最簡單就是觀察瓦斯表。在不用瓦斯的一段時間, 用手機拍下表頭數字, 再比對兩小時後是否有改變。正常情況, 數字是不會增加的, 如果沒人使用卻有改變, 就是其中一個環節的氣密性有問題。
若使用微電腦瓦斯表, 還能增加一道關卡, 有多項輸出遮斷功能, 且管線破舊造成氣體微漏, 也可發出警訊, 日常檢查方面將更經鬆容易。
