[硬.教學]拆解 Toshiba CANVIO Simple 2.5" 外接硬碟

    這部外接硬碟是全卡榫固定, 未使用任何螺絲, 想拆解只能從上下殼隙縫下手。拆解可能會讓保固失效, 請務必注意。(本文為 Flickr 版, 可直接點擊照片後連結至 Flickr 相簿, 將有全新的高畫質照片瀏覽體驗。有些平台會在照片位置浮現手指游標, 但部分仍顯示標準箭頭游標)

這個硬碟盒非常緊密, 使用平常的塑膠卡片(如廢信用卡)應付不來, 準備一根硬質塑膠橇棒或類似的開殼工具會比較順手。

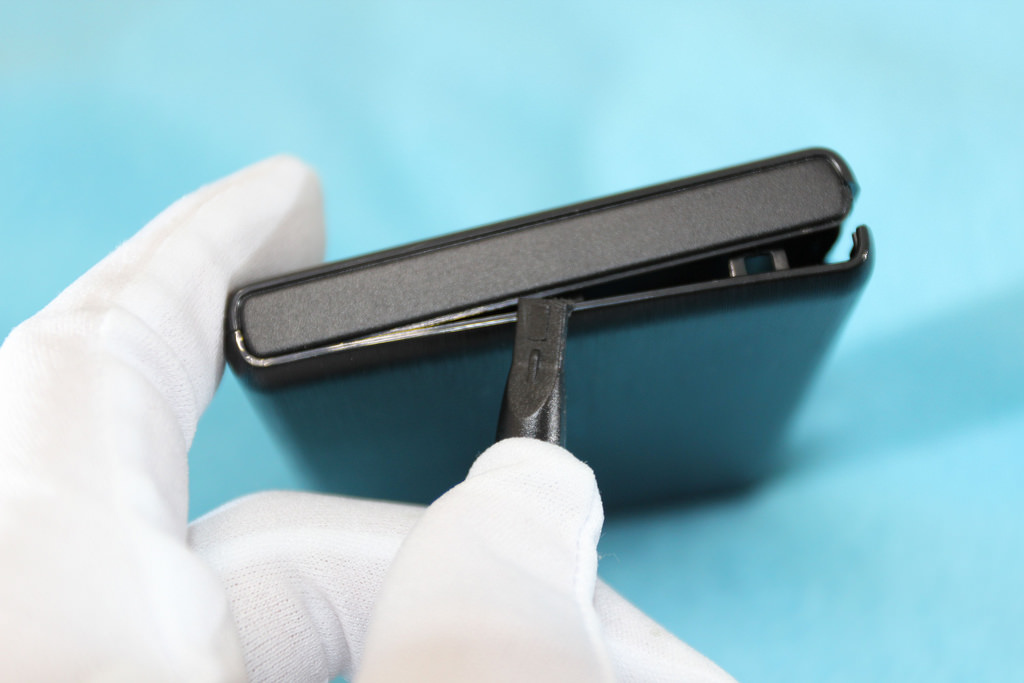

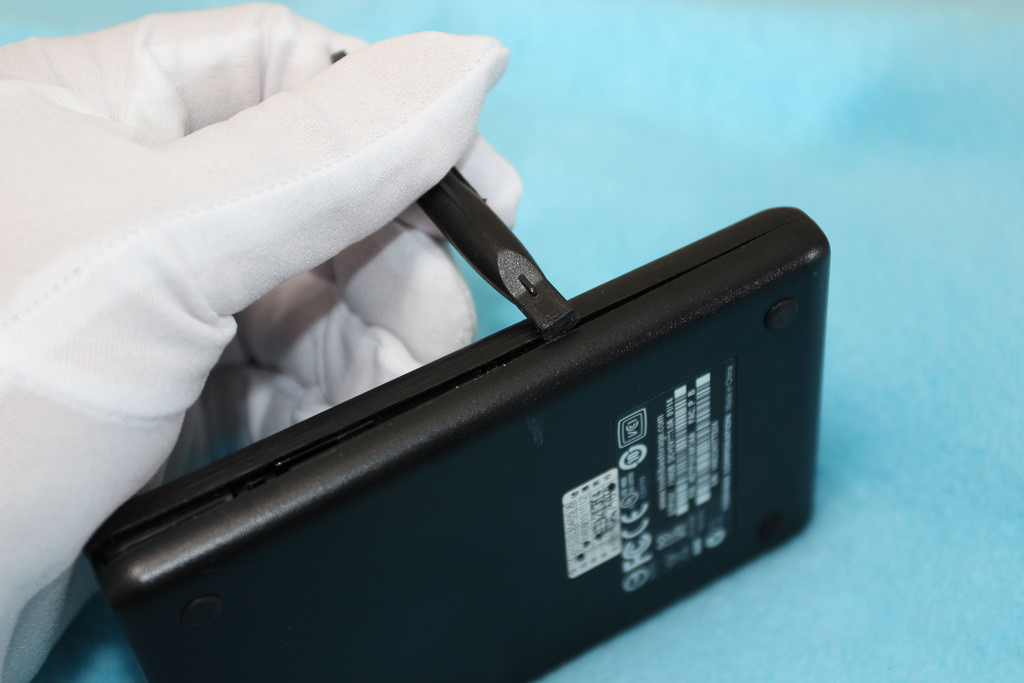

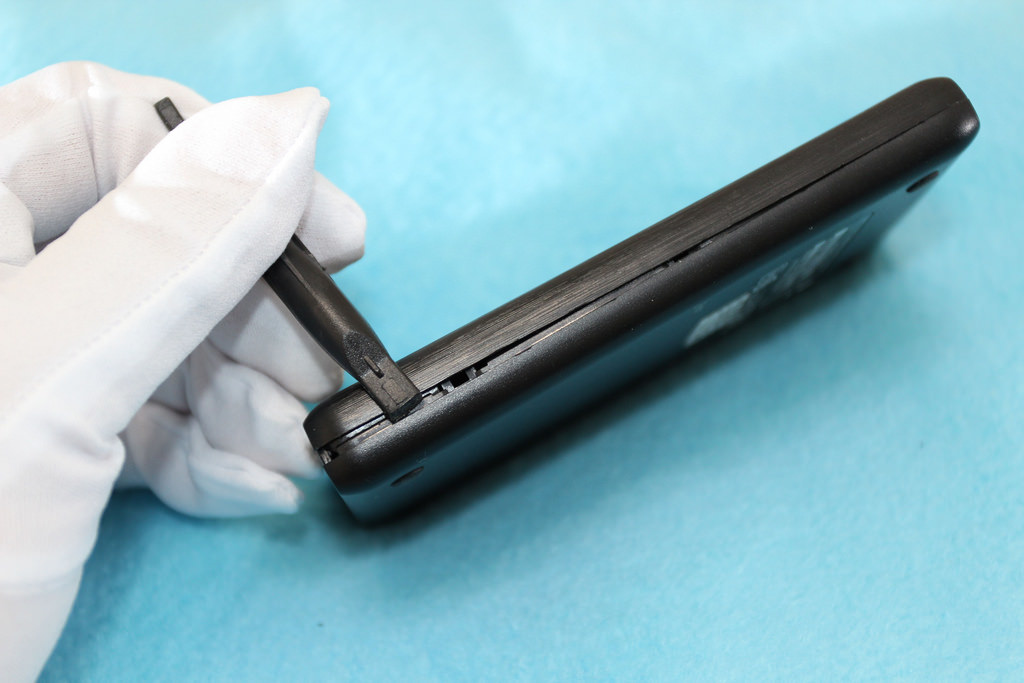

把橇棒插到隙縫裡, 慢慢移動讓間隙變大。當遇到卡榫位置時, 再輕輕將橇棒頭往下壓, 退出固定片後, 便能鬆開。

繼續往前進, 鬆開其他位置, 應注意動作不能太過粗魯, 否則卡榫很容易斷裂。

環繞一圈, 已分離的部分越來越多。

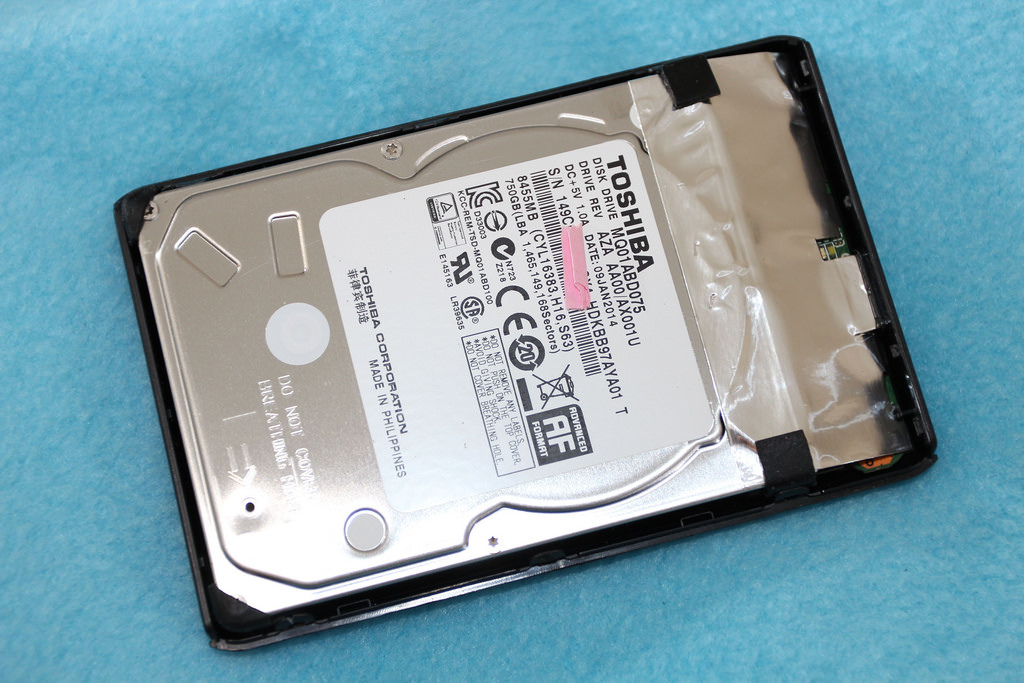

移開上蓋, 可以看到盒子的設計非常緊密, 硬碟機本體是整個塞在裡面, 沒有多餘空間。硬碟型號 MQ01ABD075, 主要規格為 750 GB, 5400 RPM 與 8 MB 快取。

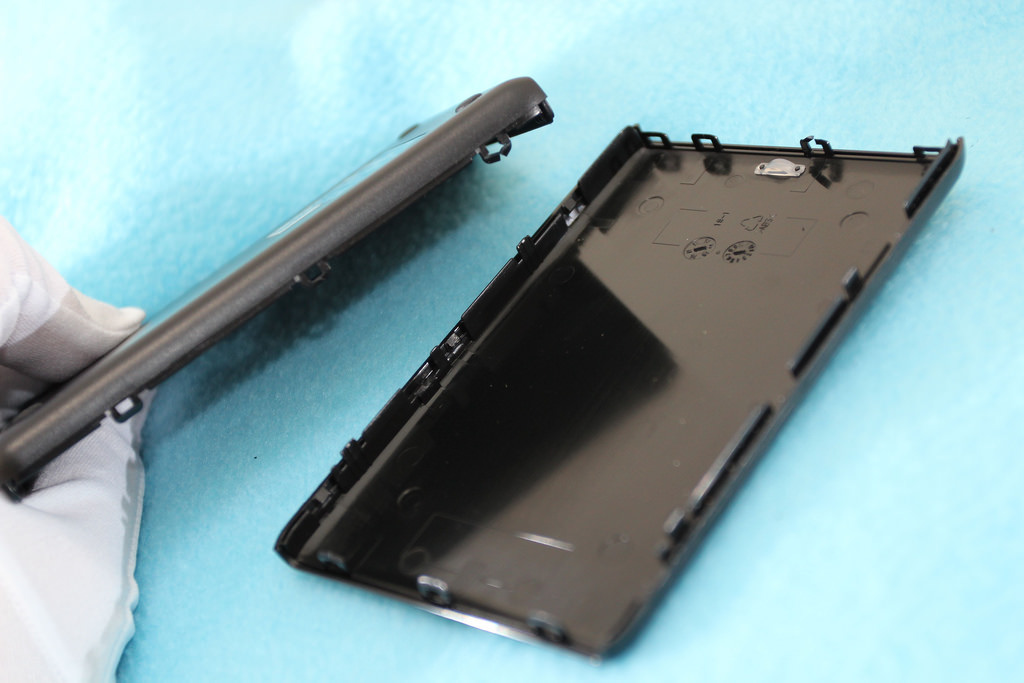

長方形卡榫扣環很細, 如果橇棒下壓程度不夠, 就急忙撥開, 便容易造成損壞。

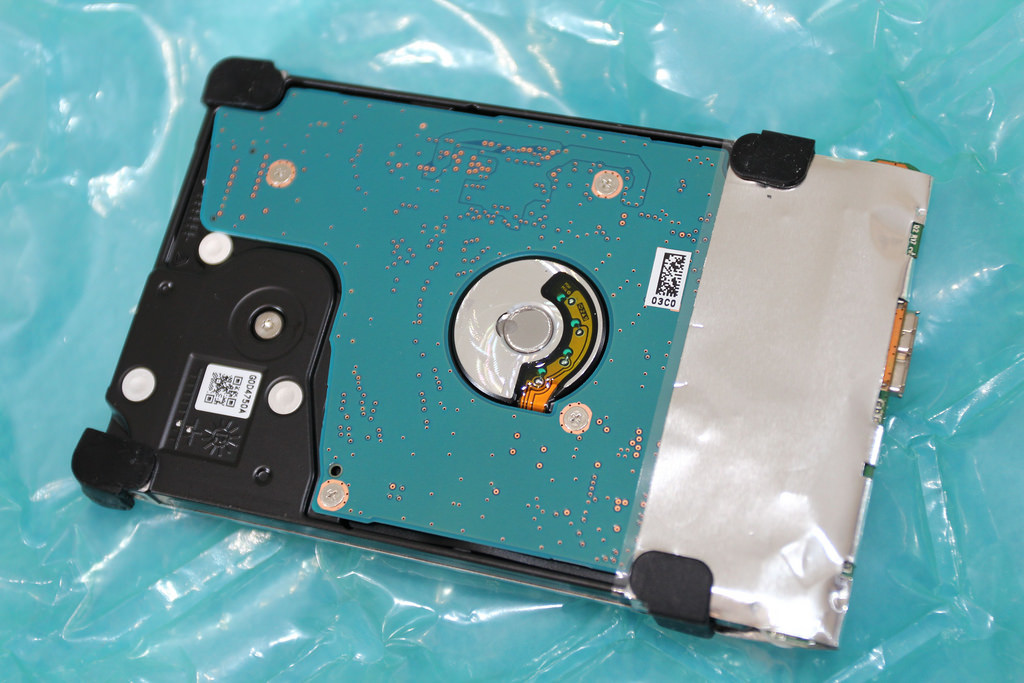

硬碟機底部, 位於 4 邊的黑色物體, 為避震橡膠墊。

右邊一大片銀色金屬薄片底下, 藏著 USB 轉接卡。金屬薄片是第二道防線, 一撕開肯定就無法恢復原狀, 動過手的痕跡明顯, 保固也立即失效。

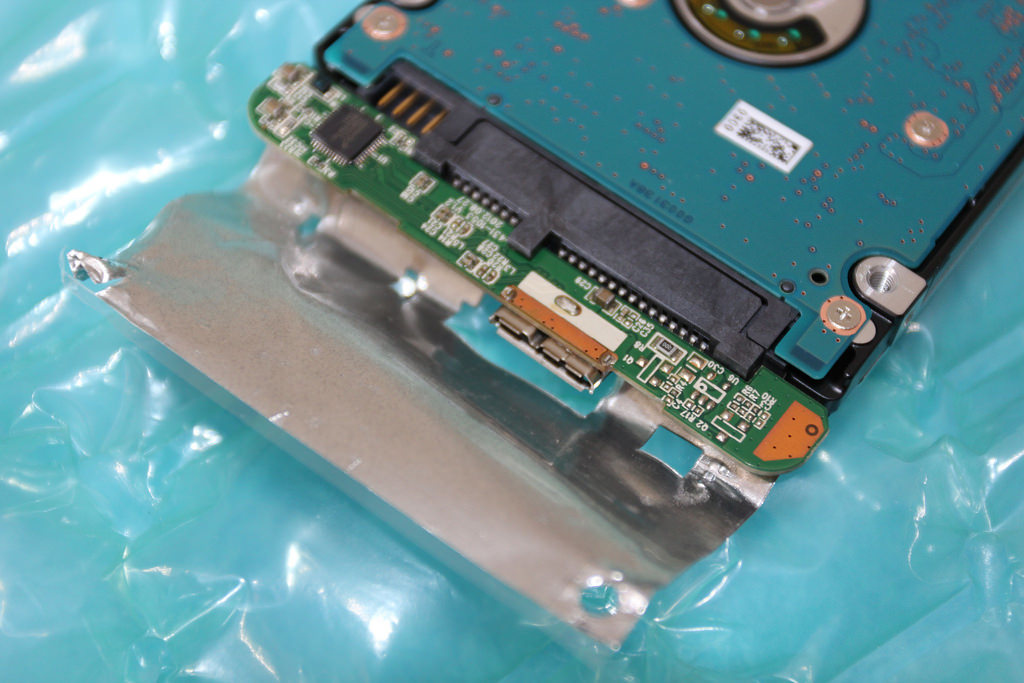

慢慢撕開金屬薄片, 將之從硬碟機上移除。

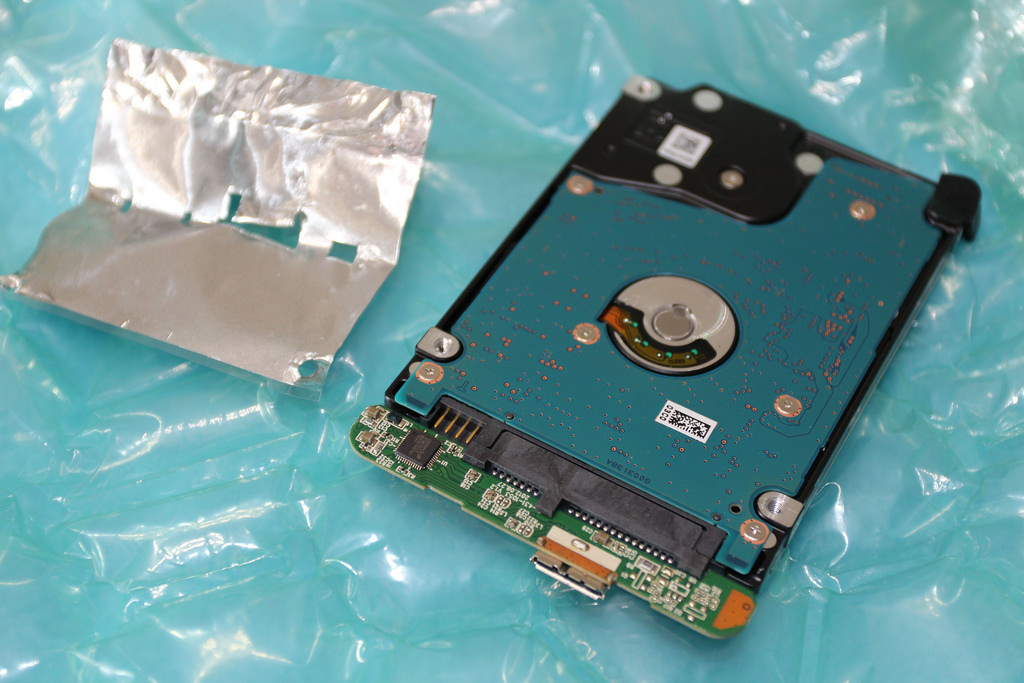

金屬薄片已完全移除。SATA to USB 轉接卡, 上面的晶片是 ASMedia ASM1053 (祥碩科技)。

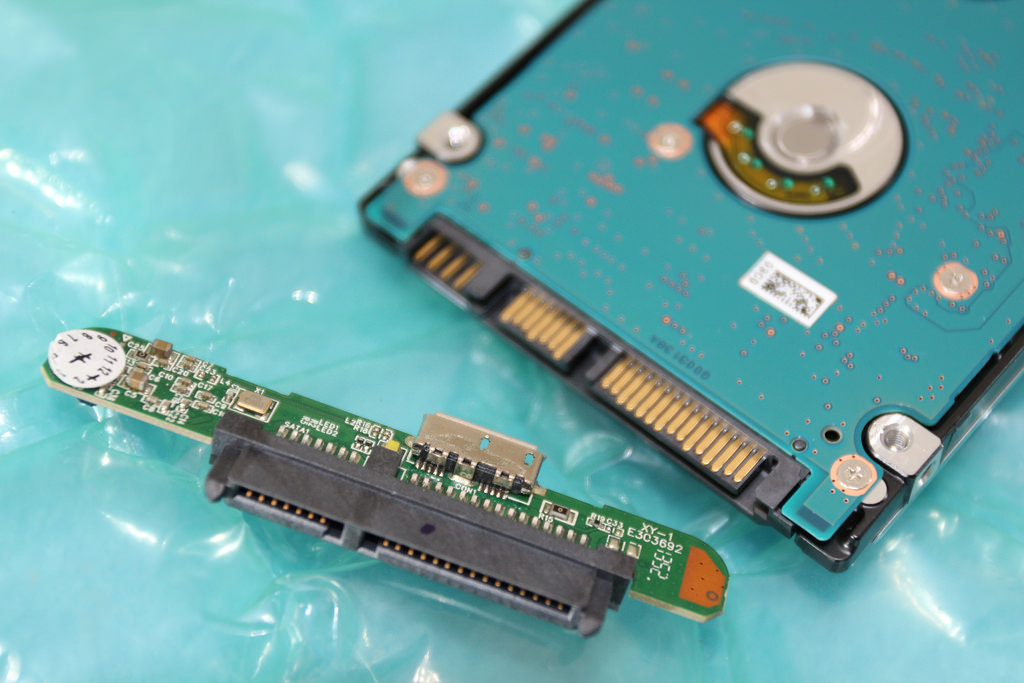

分離後的轉接卡與硬碟機。

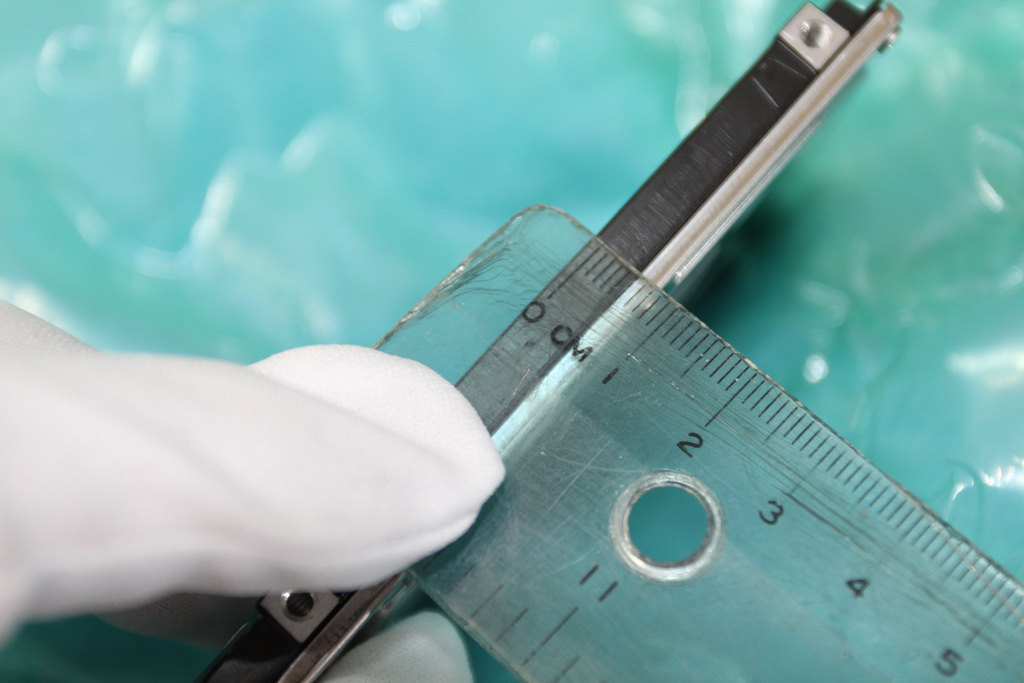

硬碟機高度 9.5 mm。

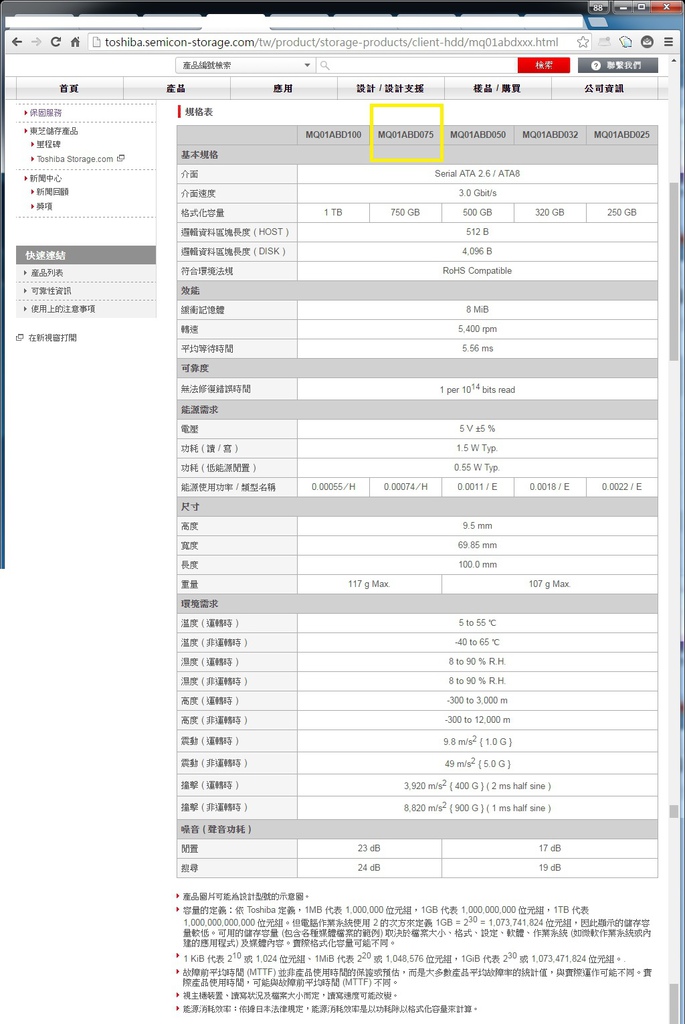

MQ01ABD075 的詳細技術規格 (資料來源: Toshiba 原廠網站)

這部 Toshiba CANVIO Simple 2.5" 750 GB 的實際料號為 P/N HDTP107AK3AA, 其 USB 轉接卡屬於可分離式設計。我將拆開後的硬碟機裝進一部筆電內, 運作正常沒有問題

如果你拆解目的, 是想將取出的 2.5" 硬碟機移作他用, 請務必注意一下轉接卡部分, 有些品牌是直接將 USB 轉接介面直接整合在硬碟控制電路版上, 已經變成 USB 專用款。既然看不到 SATA 介面, 基本上就是無法使用, 或需要特別改裝。建議拆解前, 做好功課核對過型號, 以免傷了保固又達不到目的, 那可就糗大了。
