有送風有排風, 但壓縮機不運轉, 怎麼解決?



家裡一台直立式窗型冷氣機在深夜突然故障, 現象是有送風也有排風, 但開機 15 分鐘後, 壓縮機仍沒有運轉, 所以不會有冷氣出來。



以電機系統角度, 直立式窗型冷氣機可以簡略分成三大區塊來看, 第一部分是室內區的送風系統, 這是屬於獨立的循環, 功能是將房間熱空氣吸入以通過冷排, 然後降溫成冷氣送回室內。



第二部分是位在中間的壓縮機, 為冷熱交換系統的核心。



第三部分為室外區散熱系統, 負責吸入屋外空氣讓熱排散熱, 這是另一個獨立的循環。直立式窗型冷氣機在室內區與室外區各配置一個專用馬達, 一般窗型機種, 由於縱深長, 通常會使用一個馬達帶動前後兩組扇葉, 達到相同目的。



有送風有排風, 代表冷氣機大致功能是正常的, 還能通電運作的比較有機會修好。因此, 焦點就擺在壓縮機這區塊, 可能故障且有機會能自行處理的零件, 是起動電容與感溫器。



pixnet-0056-01

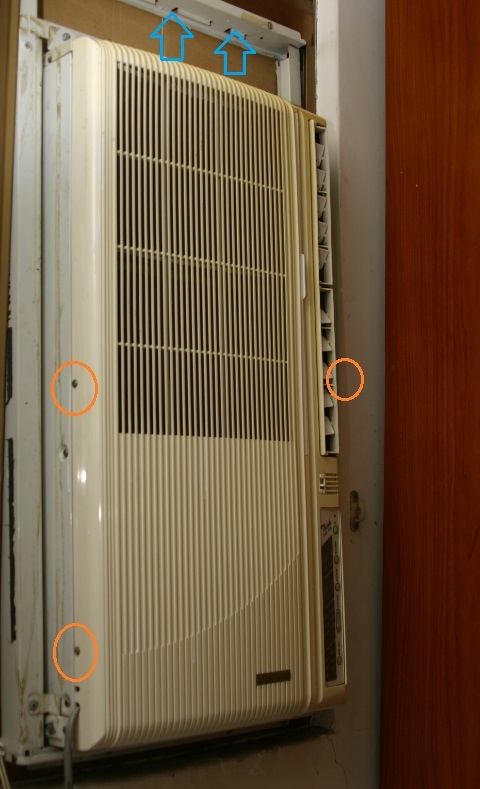

隔天, 移除電源插頭, 先拆開冷氣機前面板, 要鬆開 3 個螺絲, 之後往上提起, 讓面板 2 個卡榫脫離, 便可拆下。

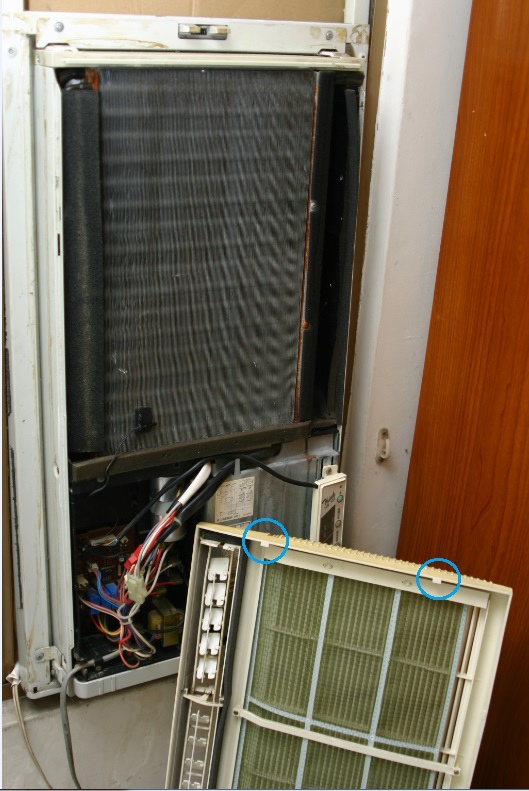

拆下後的面板背面, 要特別注意拆開時不要弄斷卡榫。(去年有清潔過冷氣, 冷排還相當乾淨)



pixnet-0056-02



冷氣機正面, 佔據最大空間的是一塊細密柵欄狀的冷排(蒸發器), 右邊是送風扇與出風口。

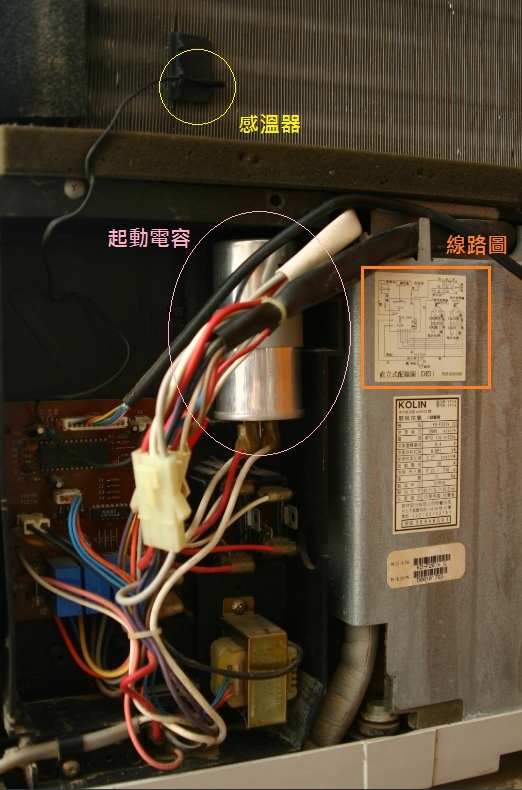

下面左側是控制電路板, 只有小小一塊, 觀察電路與零件數量, 比起其他家電算是很簡單。



壓縮機隱藏在更裡面(右下方蓋板後面), 外面不能直接看到。 箭頭符號標示出室內區的循環系統, 氣流行進路線以及熱冷的關係。



pixnet-0056

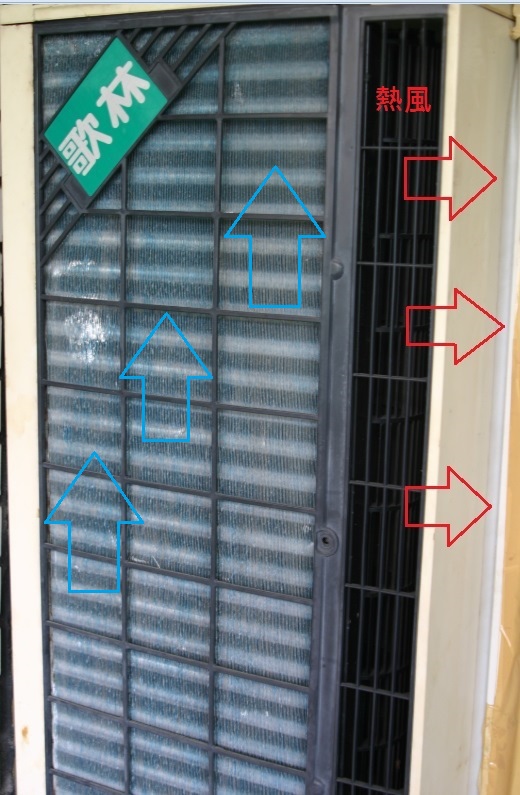

冷氣機背面, 最明顯的是一大片熱排(冷凝器), 右邊是散熱風扇, 作用是導引室外空氣強制讓熱排散熱。



當壓縮機正常運轉時, 風口會排出讓人受不了的陣陣熱風。如果風口沒有吹出熱風, 就表示壓縮機沒在運轉。



箭頭符號標示出室外區循環系統, 氣流行進路線以及冷熱關係。



pixnet-0055-06

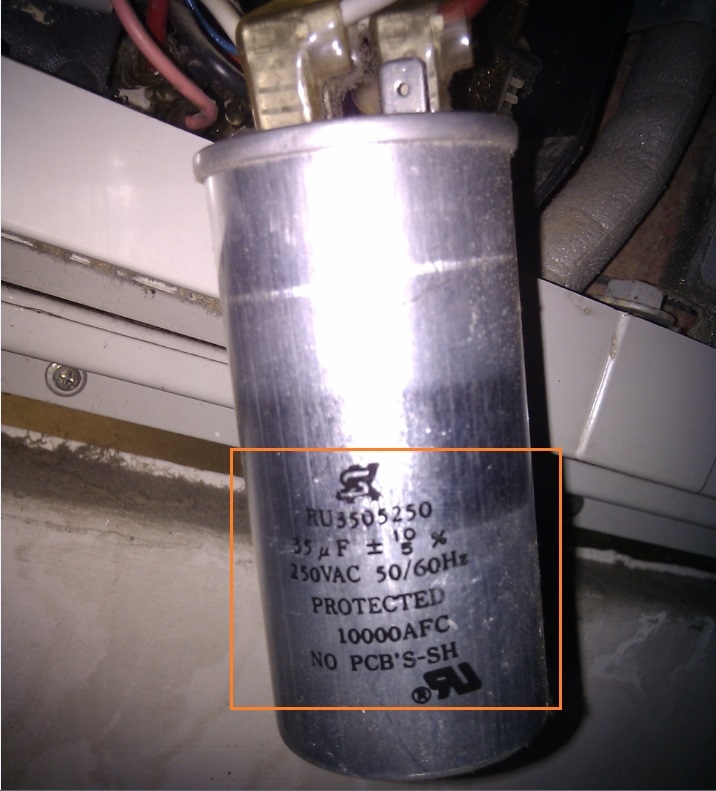

首先觀察起動電容, 外觀並沒有凸起或異樣。如果起動電容故障或不良, 壓縮機會起動不了。



為了保險起見, 前晚已經到網拍先買一個備用, 這台所用的規格是 35 µF, 250 AC, Protected 10000 AFC (即符合 UL 810安規, 俗稱防爆電容) , 零件費用大約 100 - 200 元之間。



(註: µ 唸成 mu, 是指 micro 或 10–6  , 這要用符號表選字, 網拍打成 35 uf 也可以找到)



pixnet-0056-06



感溫器就是貼附在蒸發器上的小小黑色零件(俗稱黑豆), 其真實身份為熱敏電阻, 如果異常, 就不能傳送正確溫度(實際是電阻值)。



將可能導致壓縮機不起動, 或者壓縮機運轉後不停止。以夏天晚上室溫 30 度 C 左右, 設定溫度為 27 度時, 大約等 2 分鐘左右壓縮機就會運轉。



pixnet-0056-05



剛開始檢查, 經過 5 分鐘左右, 壓縮機仍沒有運作, 所以試著扭動一下感溫器本體, 沒想到一碰觸後壓縮機就立即起動, 冷氣有吹出。



但關機再開, 又不靈光了。索性重新理一下感溫器線材, 之後壓縮機都能自己起動, 很 lucky! 看起來確實就是感溫器接觸不良, 也許是冷焊或線材老化, 本想重新焊接, 不過關機再開試過很多次, 壓縮機運作都 OK, 所以就暫時不動它了。



本次示範的機型是 Kolin KD-F201V (G), 但直立式窗型冷氣機原理相同, 構造也大同小異, 其他機種也可以參考。



NEW! 相關文章: 窗型冷氣機保養分享 拆解清洗自己來 效率恢復讓冷氣再度涼爽!



新文章推薦 NEW! #4 怎麼清洗冷氣冷排鰭片/散熱片? 冷氣機保養維護DIY三部曲 免水洗冷氣清洗劑示範

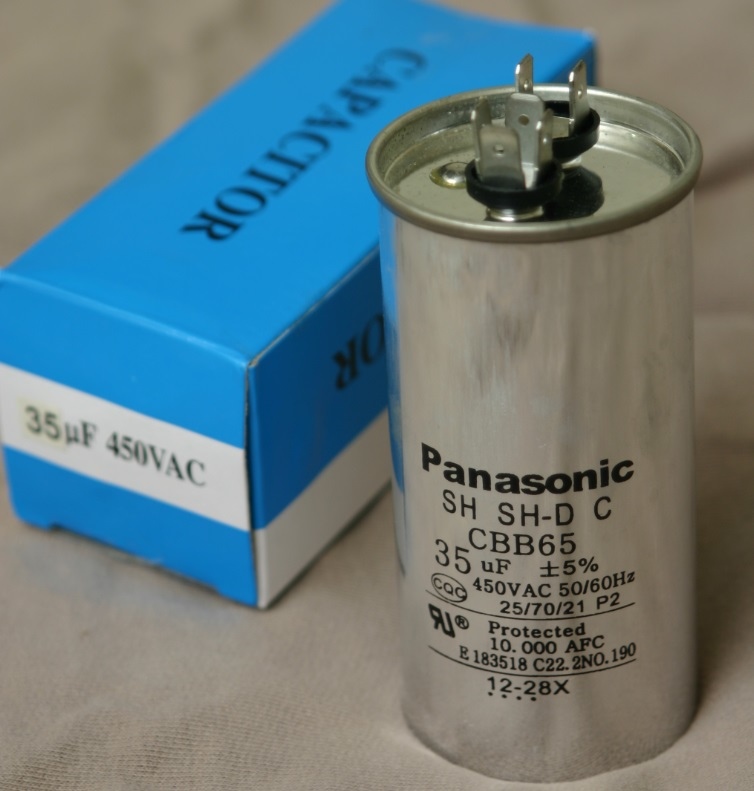

6/25 補充: 今天收到電容新品, 含運只要百元多一些! 冷氣機已修好, 沒真正派上用場, 但這不是壞事, 暫時先收起來了。



pixnet-0056-07
