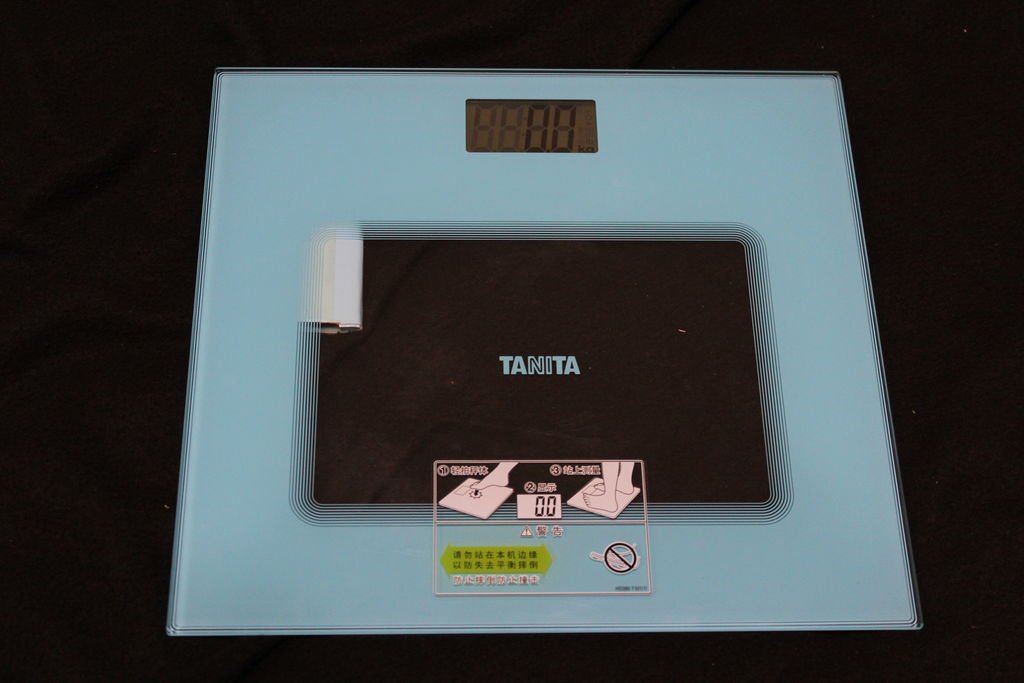

        TANITA 數位體重計 HD-379 的電力, 原設計是由 1顆 CR2032 鈕扣型 3V 鋰電池供應。手邊有不少庫存 3.6V Li-ion 手機鋰電池, 電壓範圍接近, 可以好好運用。升級有兩大好處, 第一是容量變大了, CR2032 是 225 mAH 左右, 手機鋰電池則有 700-1000 mAH, 後者達 3-4 倍, 使用時間更持久。 第二個優點是手機鋰電池為充電式, 可重複使用, 經濟又環保。

供電的改裝主要有內與外兩大考慮重點, 內是指電壓支援性是否 OK, 外是指如何將鋰電池固定好卻不失美觀與便利。電壓支援性是必須先釐清的技術問題,  手機鋰電池的額定電壓為 3.6V (Li-ion) 或 3.7V (Li-Po or Li-Polymer), 比起 CR2032 鈕扣型鋰電池的額定 3V 略高一些, 由於差距不大, 理論上可視為在容許的工作電壓範圍內。實際用鱷魚夾搭接手機鋰電池做臨時供電, 測試體重計可過電且自動歸零, 所以這個改裝方案是沒問題的。

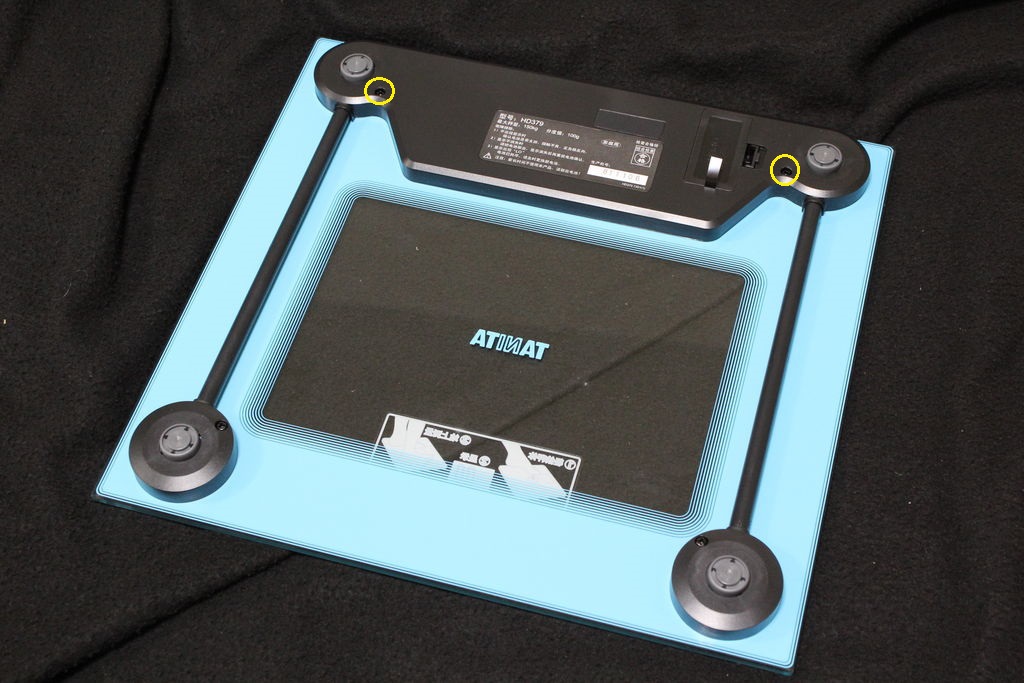

將體重計翻面, 鬆開兩顆螺絲。

蓋子內側有多處塑膠卡榫, 緊密扣住, 單憑徒手無法拔下。此時需要搭配塑膠橇棒 (俗稱開殼工具), 伸入接縫處再慢慢施力讓蓋子分開。塑膠橇棒的優點是本身有彈性, 不像金屬起子, 過程不容易造成殼子損傷。

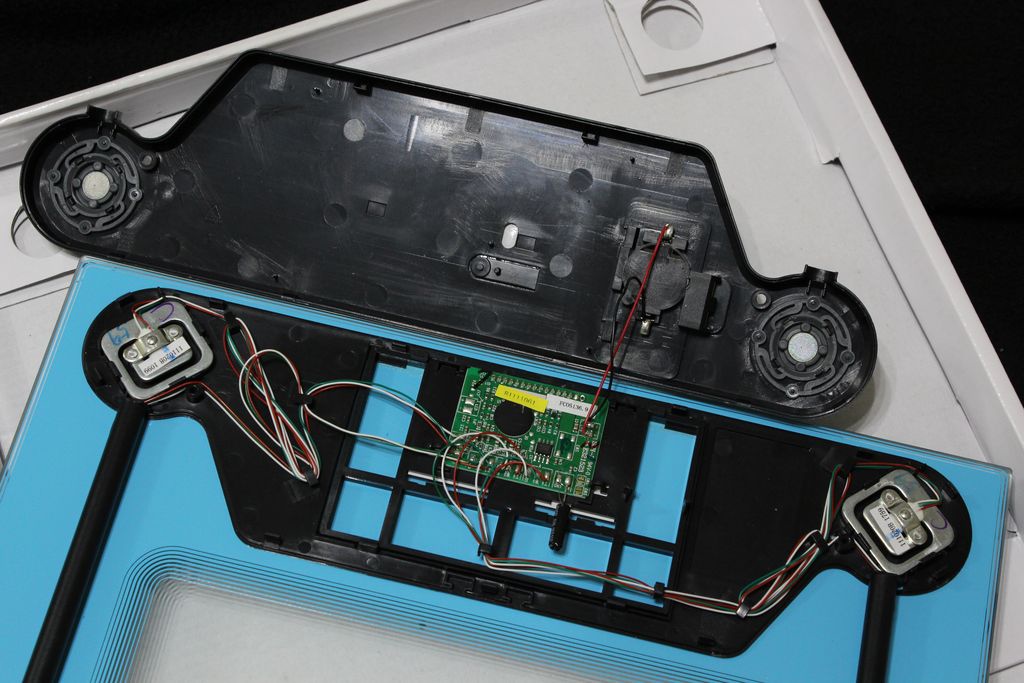

現在可以看到體重計內部的情況。紅色電池線比較短, 處於緊繃狀態, 要注意不要扯斷了。

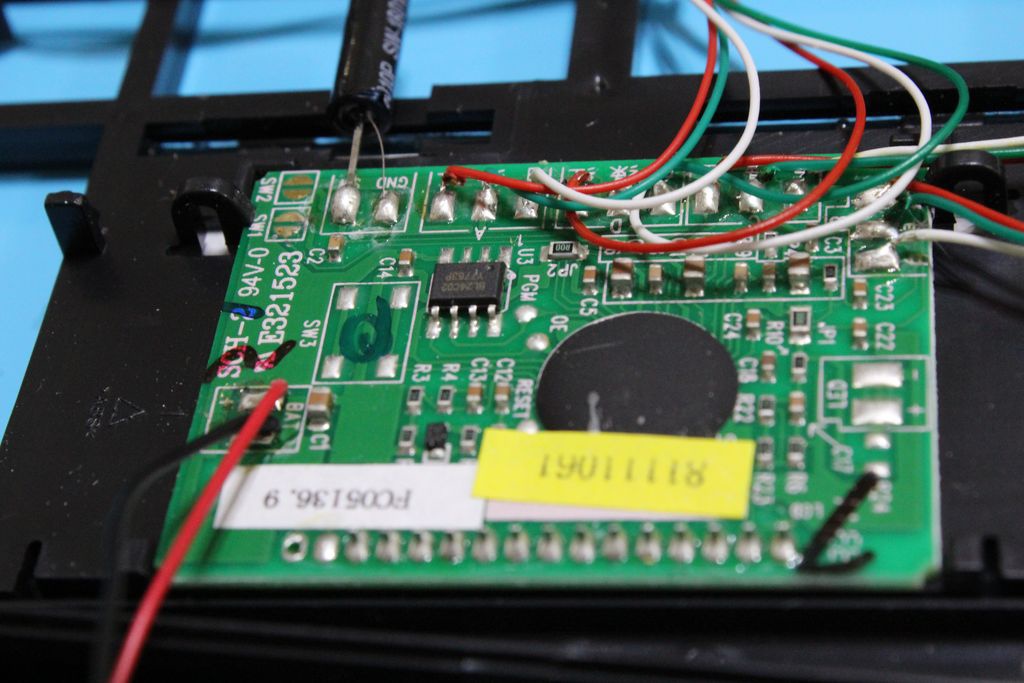

主控制電路板的特寫鏡頭。

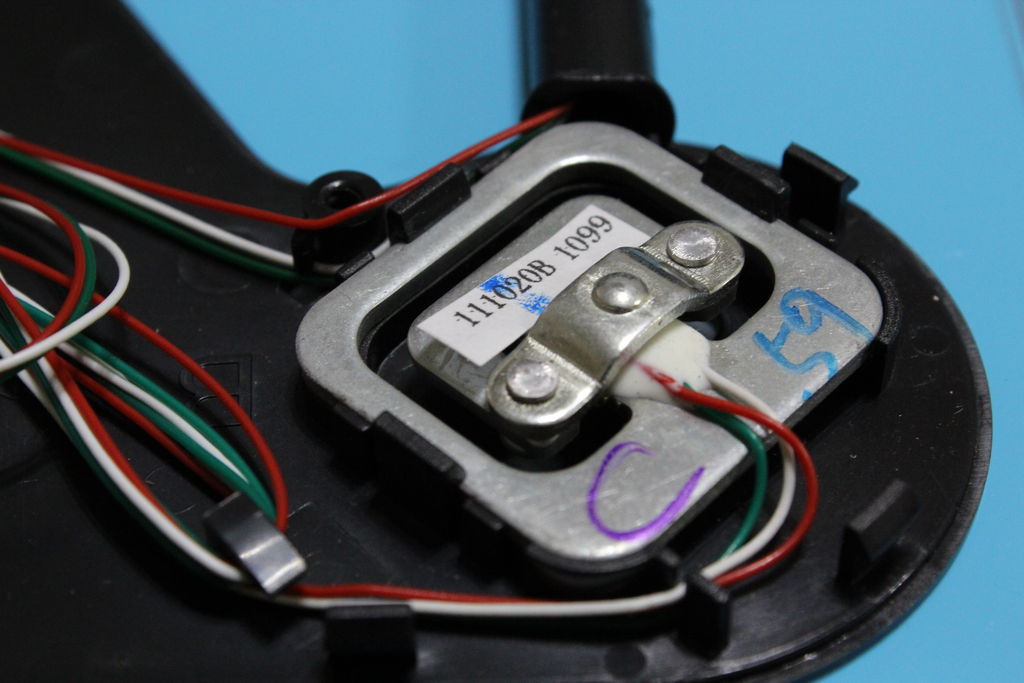

重量感測器, 在機器的 4 角落各配置了1 個。

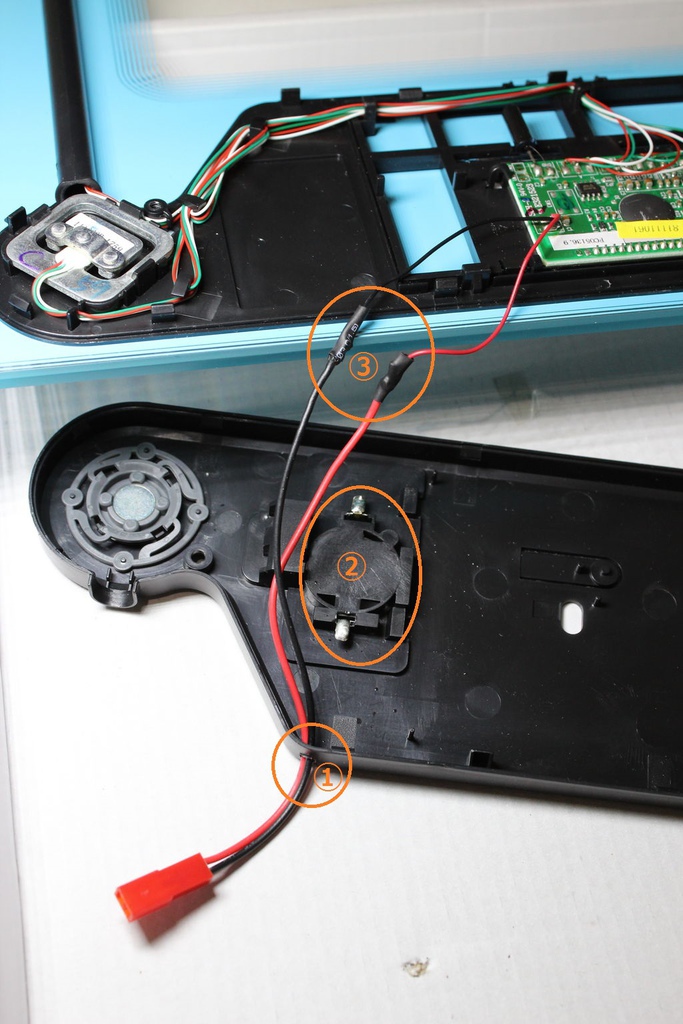

由於盒子的空間很有限, 既狹小又扁淺, 手邊最薄的手機鋰電池也裝不進去, 不得已只能改用外掛方式。評估後, 殼與腳墊的交接處是比較適當的位置, 依步驟 ①②③進行。首先用電鑽打一個小洞, 讓線材可以通過。接下來把原有電池線解焊, 因為不再使用 CR2032, 且讓線不要緊繃。負責連接的線組, 選用了 RC 常用的 JST RCY 標準線, 並沿用了業界配置慣例, 公頭是電池用, 母頭使用於充電器或用電的裝置。這種連接器的接頭很小且有防呆設計, 所以相當適合。把 JST 與原有電池線焊接在一起, 並使用熱縮套管做絕緣保護, 電路連接部分就完成了。

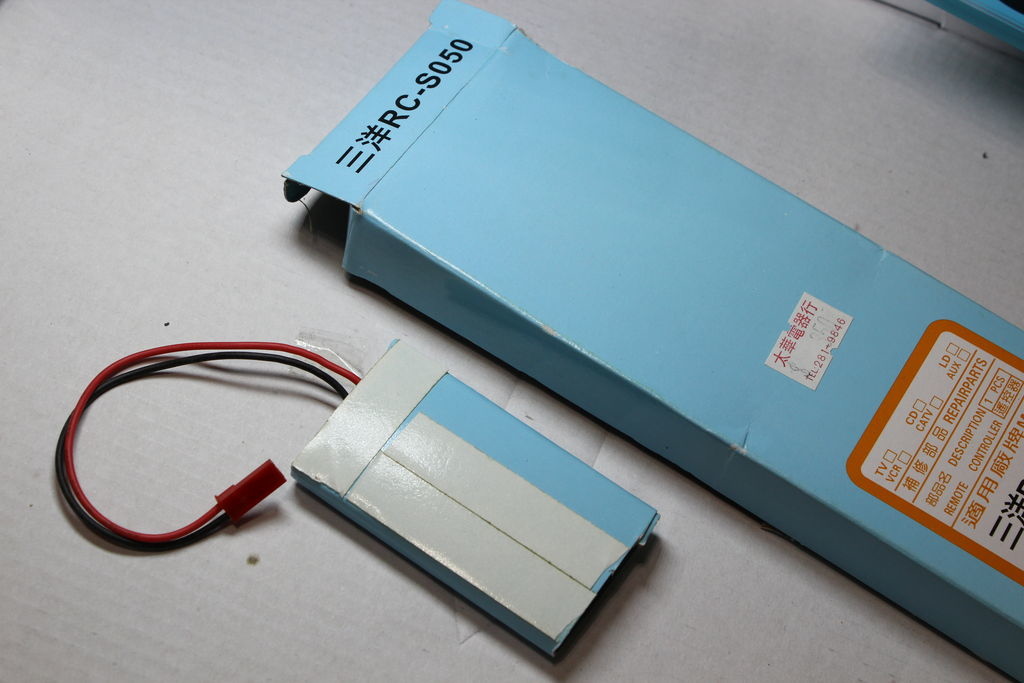

將 JST RCY 公頭線, 焊接到電池的正負極上。不過, 在預計的安裝位置, 電池會透過玻璃板裸露出現, 所以需要美化一下。 可以裁剪一片同色系的紙張把電池包覆起來, 或做成紙抽屜(類似火柴盒)充當電池架亦可。貼上雙面膠帶, 準備黏貼固定。

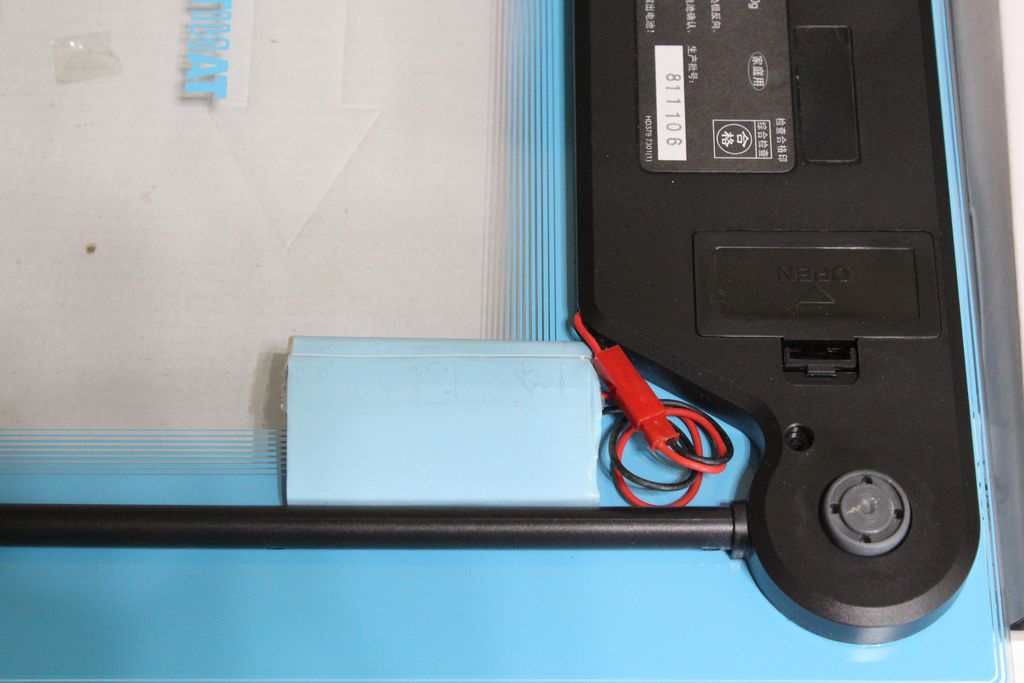

把蓋子裝回去鎖上, 將電池黏貼妥當。然後連接好接頭, 最後理線, 就完成了。

由於色系類似, 比較不會引起注意。

美化方面還有一個選項, idea 是利用帶有 TANITA logo 的文宣材料, 裁剪適當部位與大小, 再將它用護貝機封起來, 當成裝飾板。這個裝飾板先黏到體重計, 電池再貼到它底下, 將更為美觀。

另一篇有關鋰電池改裝的文章, 歡迎參考: Xbox 360 手把改裝 - 升級為鋰電池供電 (3.6V Li-ion)。
