窗型冷氣改裝套件 得意DEI-405R微電腦溫度控制系統 老冷氣機大變身! 機械式升級數位電腦+無線控制[家電維修DIY 教學]

    大家一定聽過手機 app 能升級,也知道作業系統、電腦硬體一樣可以辦到。但「冷氣機升級」,恐怕是多數民眾未曾在腦海中浮現過的事情。不過,這東西的確存在!

(本文使用 Flickr 相簿,點擊照片可連結高畫質照片)



IMG_2916R_结果

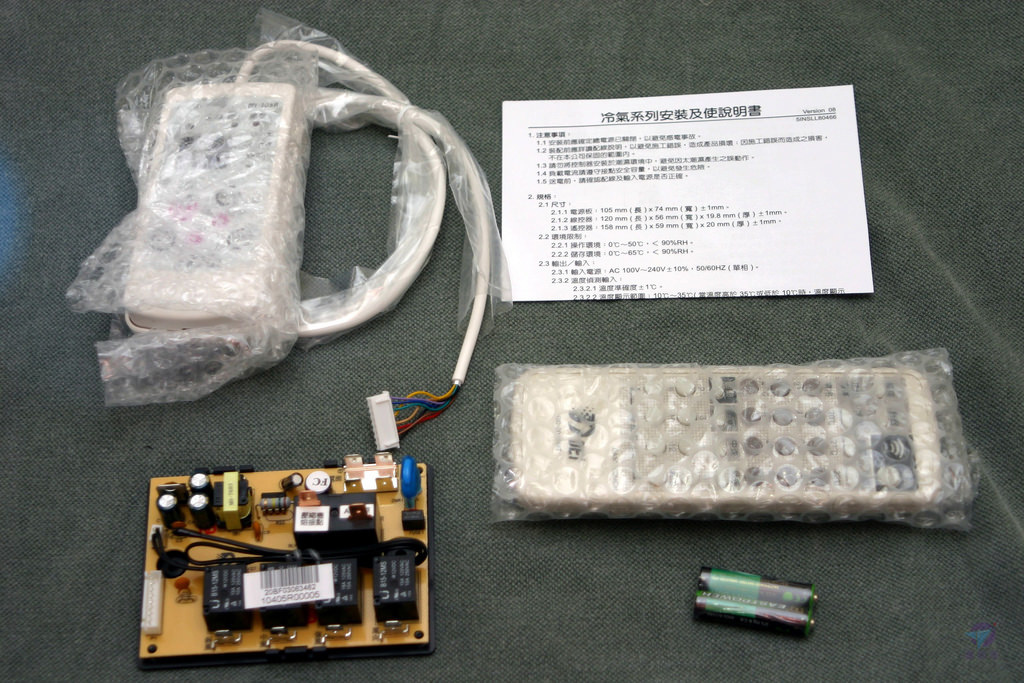

得意 DEI-405R 微電腦溫度控制系統,套件內容包含控制電路板、線控器、說明書與無線遙控器及電池



IMG_2926R_结果

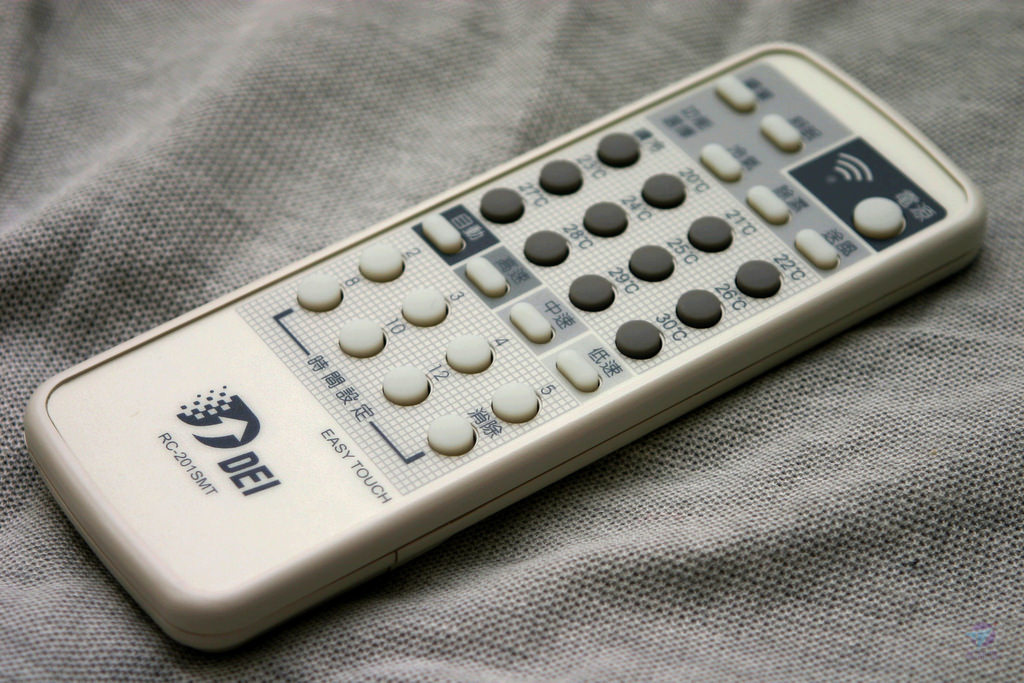

紅外線無線遙控器,可用來開關機,設定運轉功能、溫度、風速與定時



IMG_2911R_结果



電源為 AAA(4號) 電池 * 2。



IMG_2912R_结果

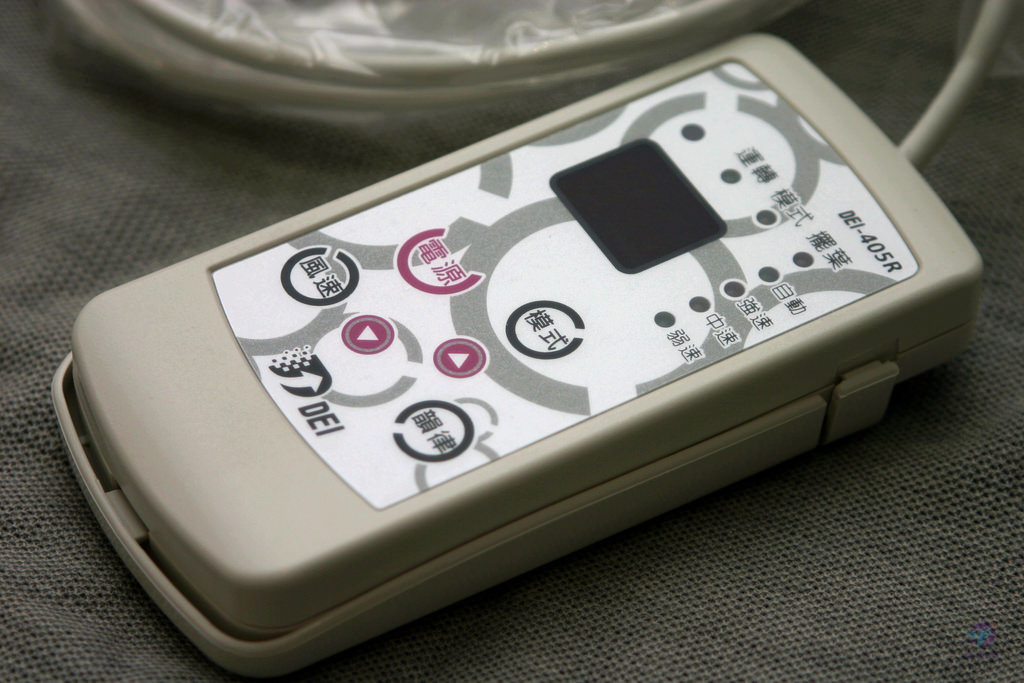

線控器本身有幾個控制鍵,還兼負顯示器的作用



IMG_2913R_结果

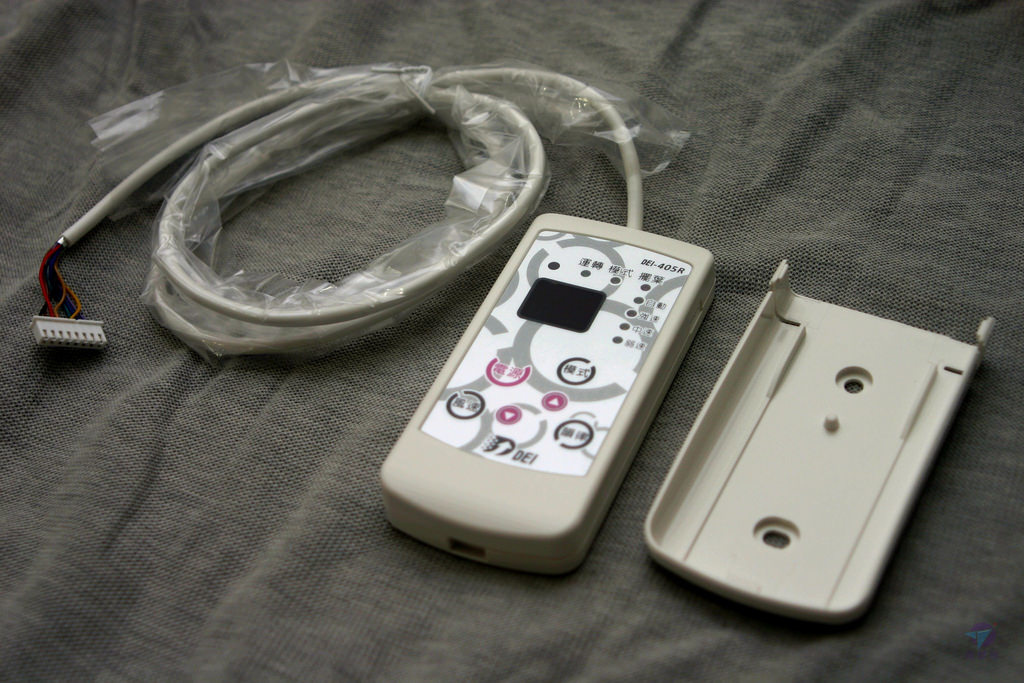

底座可固定在牆上,方便日常收納。



IMG_2914R_结果



我是在尋找冷氣零件過程中,無意間得知有這種奇妙商品。冷氣機微電腦溫度控制系統,一般也稱通用型冷氣機板或冷氣公板。它的主要用途有二:

(1)傳統機械控制式的窗型冷氣,也就是機體面板上有一些旋鈕式開關之機種(或稱類比式的),換上它便立即升級成微電腦數位溫度控制方式,且增加紅外線無線遙控器功能
(2)本身已經是微電腦數位控制的窗型冷氣機種,通常會附一個有線按鍵控制盒垂在牆面的那種款式,如果原廠機板故障或不具備無線遙控器,可以選用這塊控制板取代之



IMG_2909R_结果



簡單說,它就是窗型冷氣的升級套件,或者是副廠的維修替換品

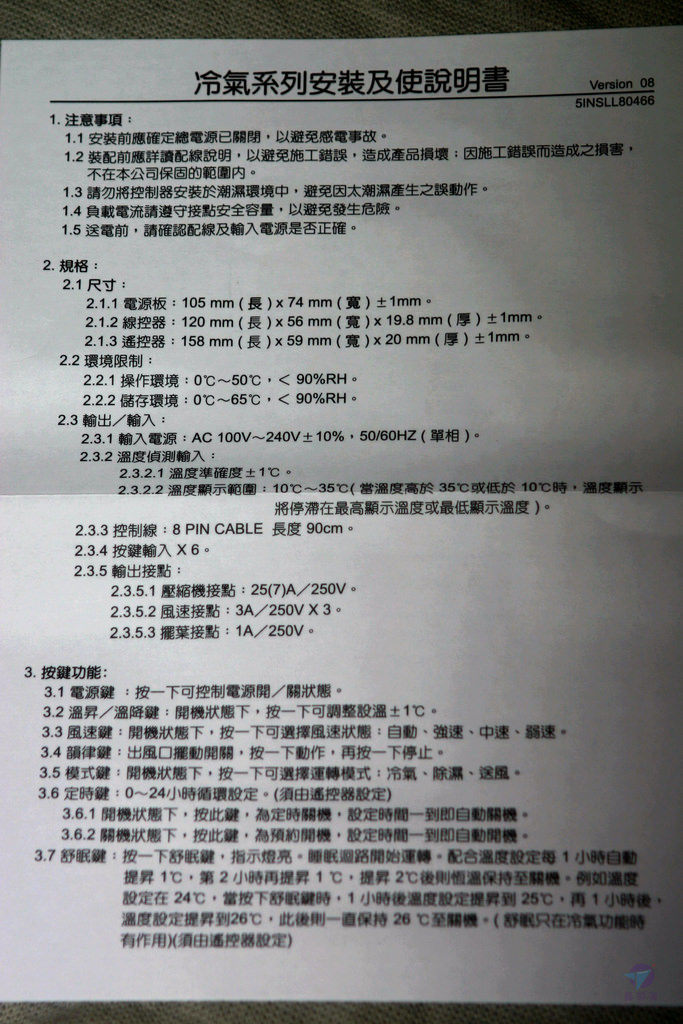

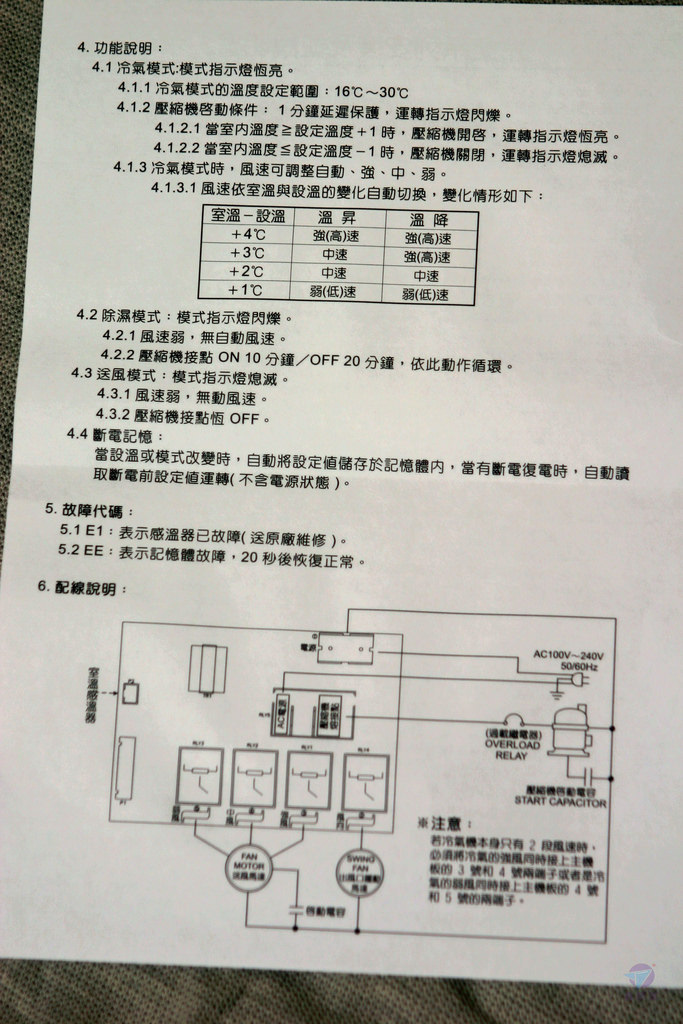

原廠說明書,提供了規格功能、操作介紹以及配線圖。



IMG_2908R_结果



過去,這種商品是以售後市場為主要流通管道,也就是冷氣維修工程業界為大宗,但現在網路上也可以輕易找到。此類產品品牌不多,但電路構造與功能大同小異,其中一款 DEI-405R 微電腦溫度控制系統,不少網拍賣家都推這款。它是得意溫控科技公司生產,為最早投入這領域的廠家之一。

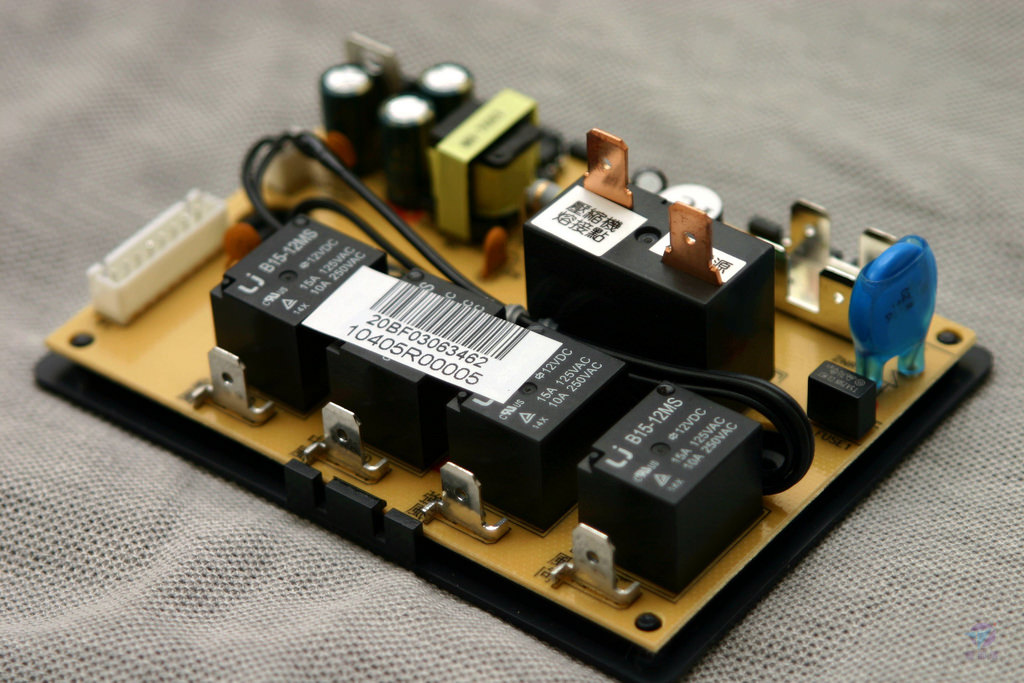

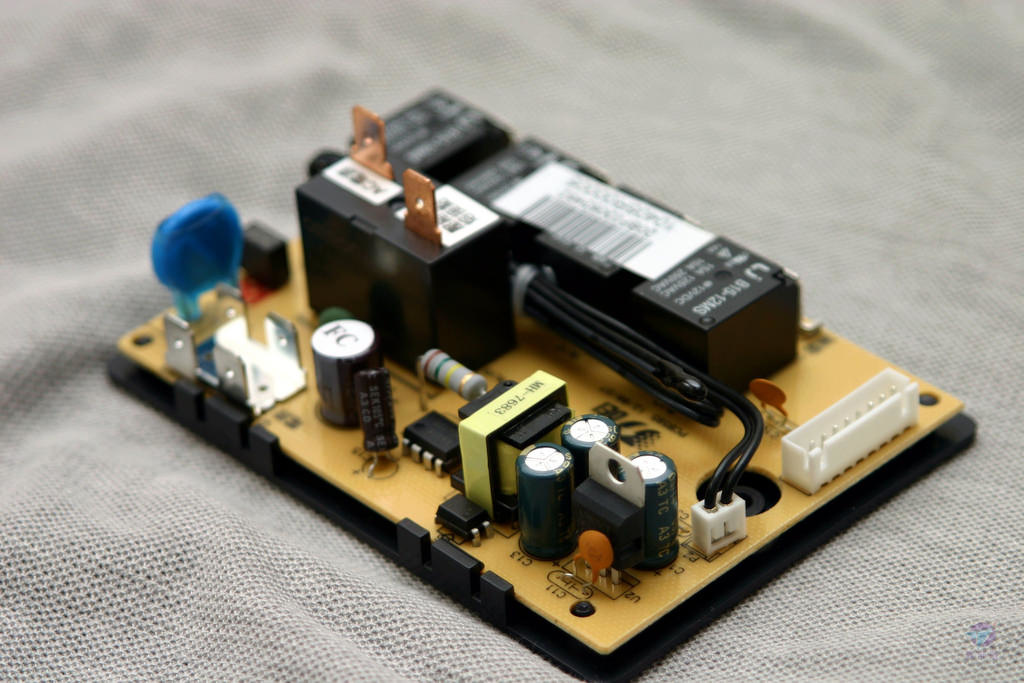

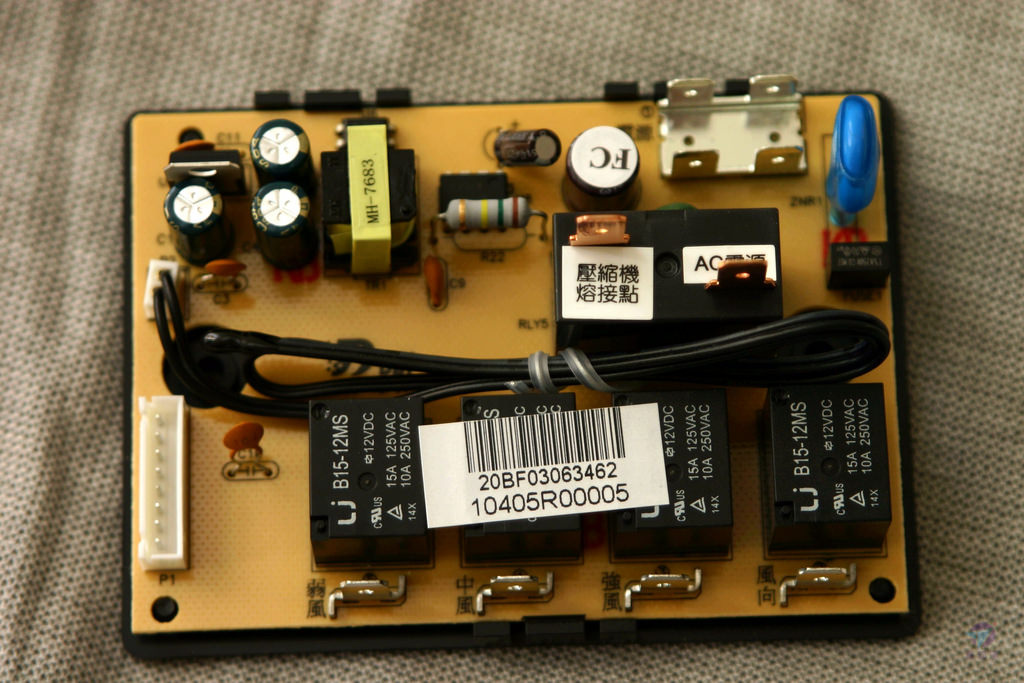

主機板上面有一些預留的空端子插座,包括風速(弱風、中風、強風)、風向、壓縮機熔接點與電源接點

這一款適用於傳統窗型冷氣機(單一風扇馬達),並不支援直立式窗型冷氣機(裡面有兩個風扇馬達)。



IMG_2903R_结果

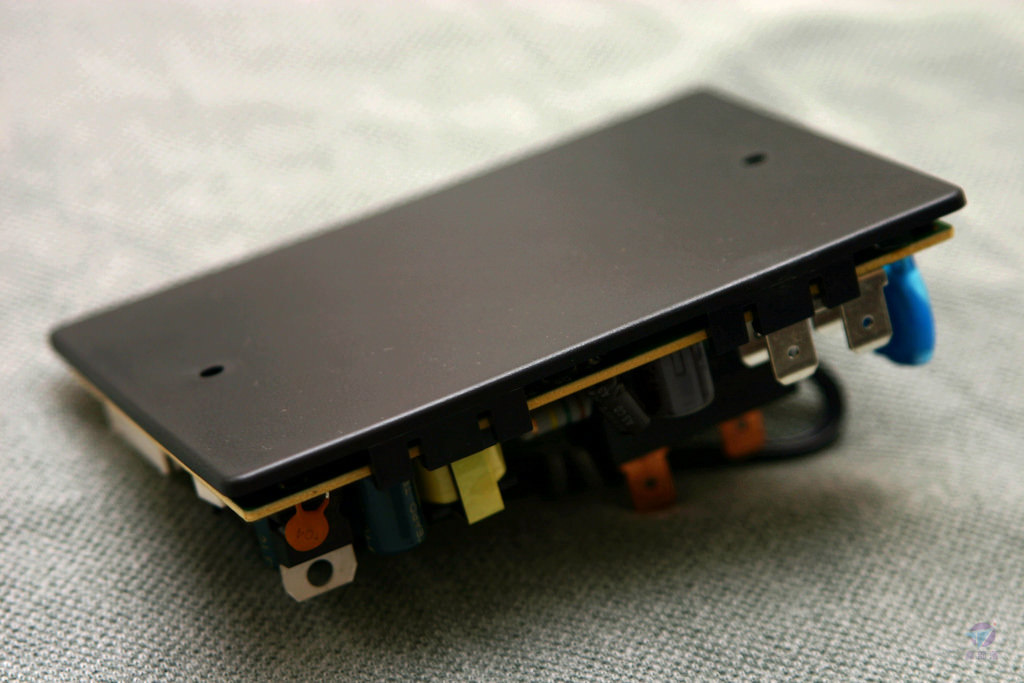

 翻轉過來,底座本身是個厚塑膠座,具備絕緣與保護的作用。



IMG_2936R_结果



等一下會示範把原來的機械式開關面板線路剪斷,再夾好端子接頭,然後輕鬆地一一改接,讓全新的 DEI-405R 主機板接手所有控制

主機板中間有一條暫時折收的黑電線,此為溫度偵測器



IMG_2905R_结果

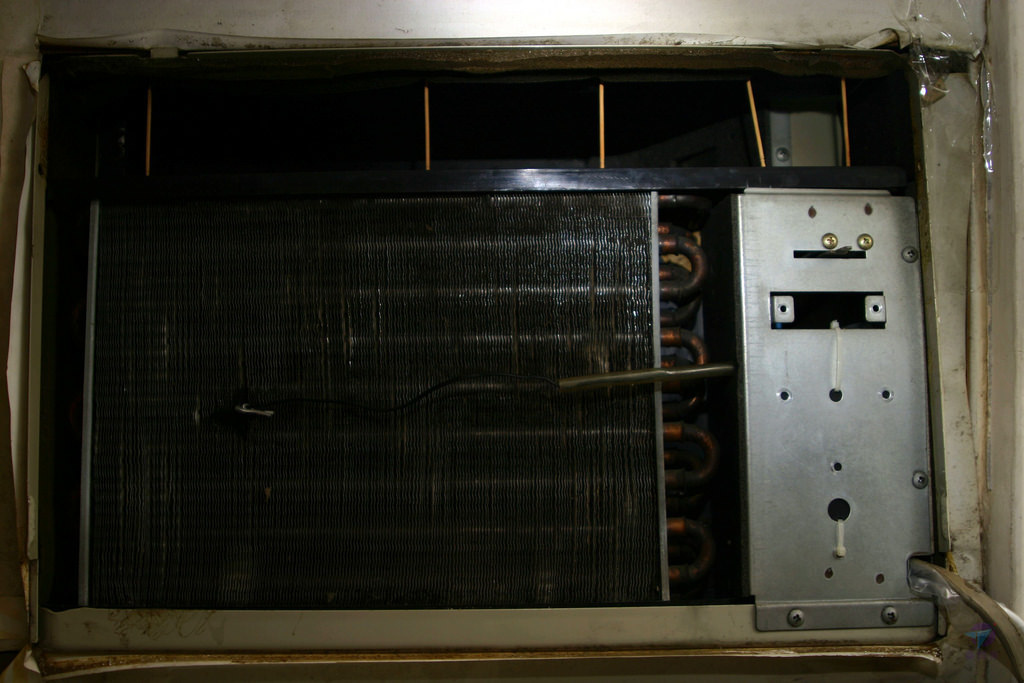

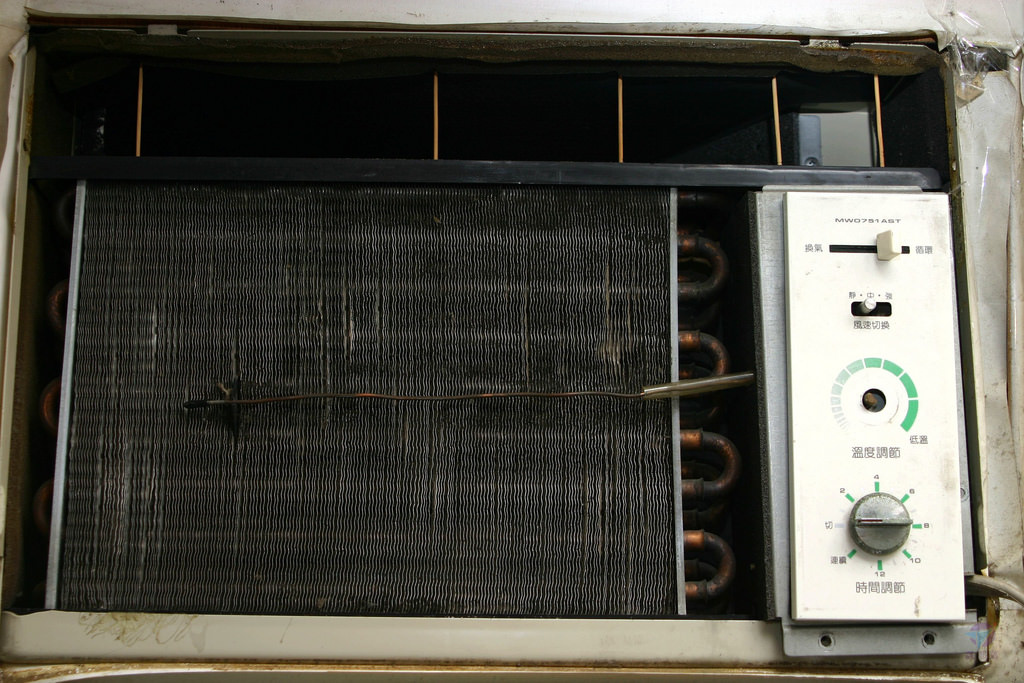

這一台是有 20 多年歷史的東元 MW0751AST,右邊是傳統機械式面板,橫跨一大片柵狀冷排中間的這條金屬棒狀物,為溫度感測線。

要接管的控制有三組開關,包括風速、溫度調節與時間調節。換氣與循環只是手動閥門與電完全無關,所以繼續保留不變動。



IMG_2944R_结果



先做好計畫,必須清楚了解接線前後的差異

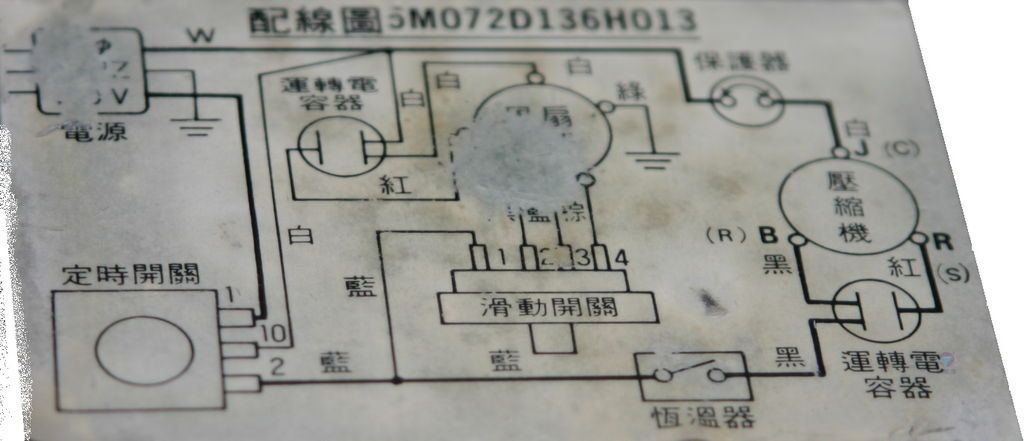

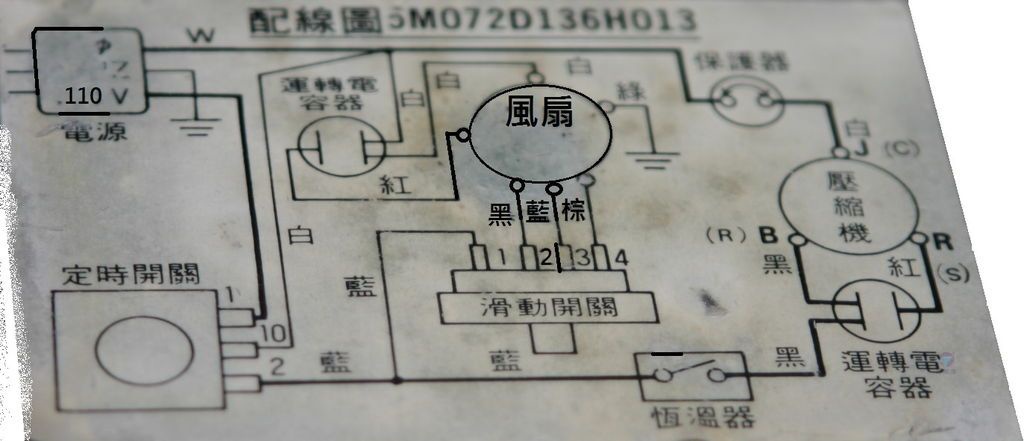

底下這是冷氣機本身的線路圖,上面有破損,部份印刷已經脫落。(註: 冷氣機上的某處,都會貼一張線路圖,這似乎是個規定)



Pixnet-0577-01



用繪圖軟體進行修補。



Pixnet-0577-02



相關的線路都加上顏色,更容易與實體電線對照

完成後,就是一張基本工作底稿。



Pixnet-0577-03

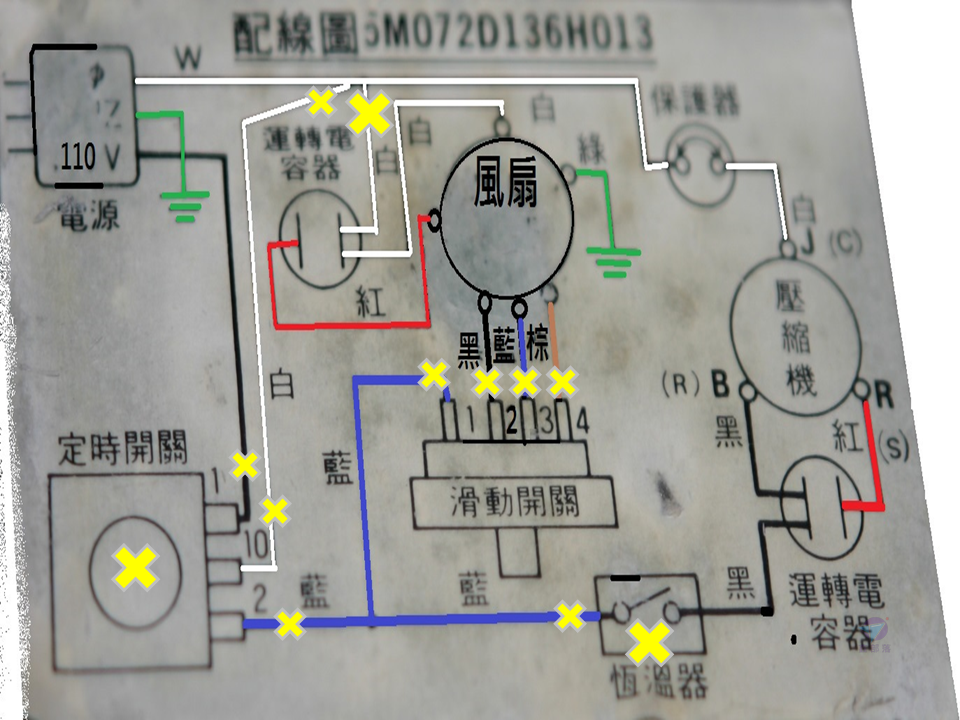

直接在上面做紙上推演及標示,成為一份施工計畫

那裡需要剪斷,那裡應保留,都不會弄錯。



Pixnet-0577-04



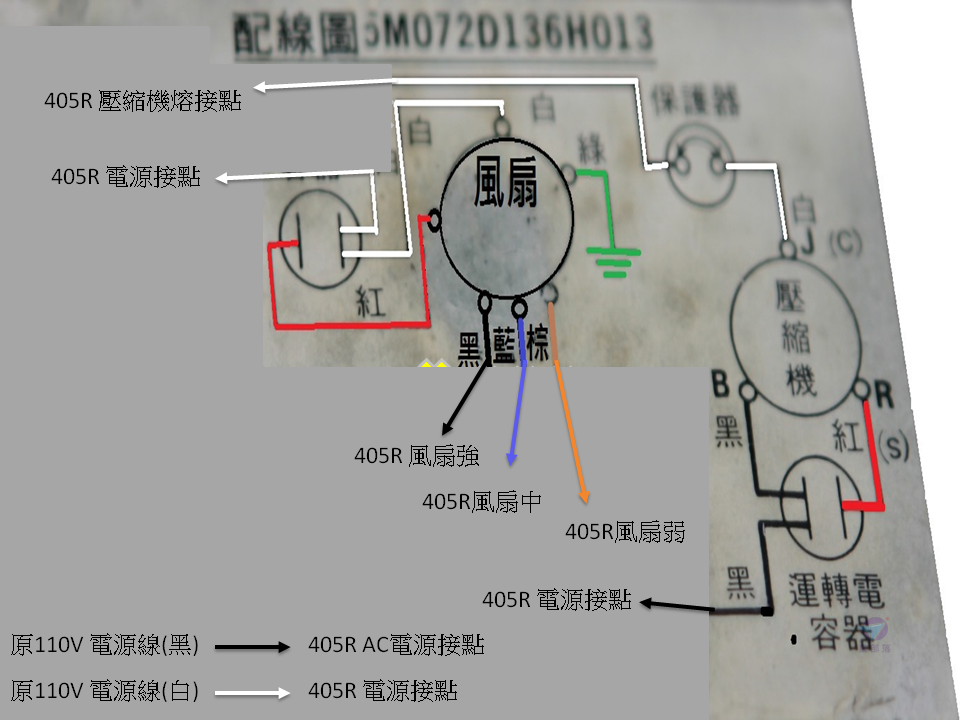

充分了解與分析後,進一步簡化,讓接線更簡單明瞭。

完成整個作業,需要改接 6 條線



Pixnet-0577-05



進行安裝之前,請務必拔掉冷氣機 AC 插頭。接著,請轉開螺絲取出面板。

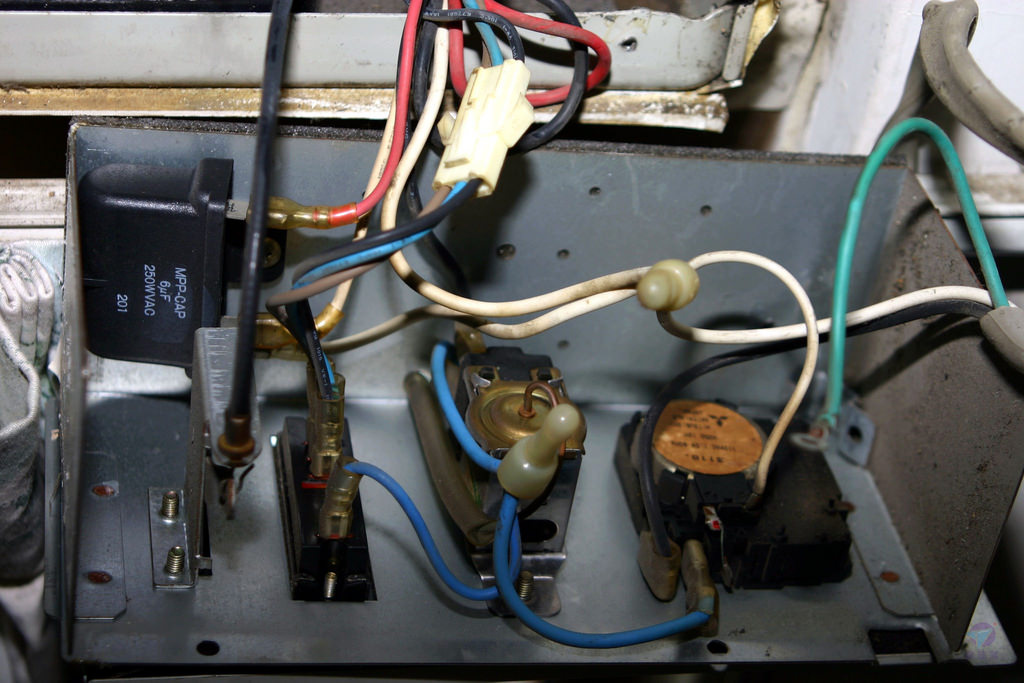

機械式控制非常簡單,就是幾個開關而已。



IMG_2946R_结果

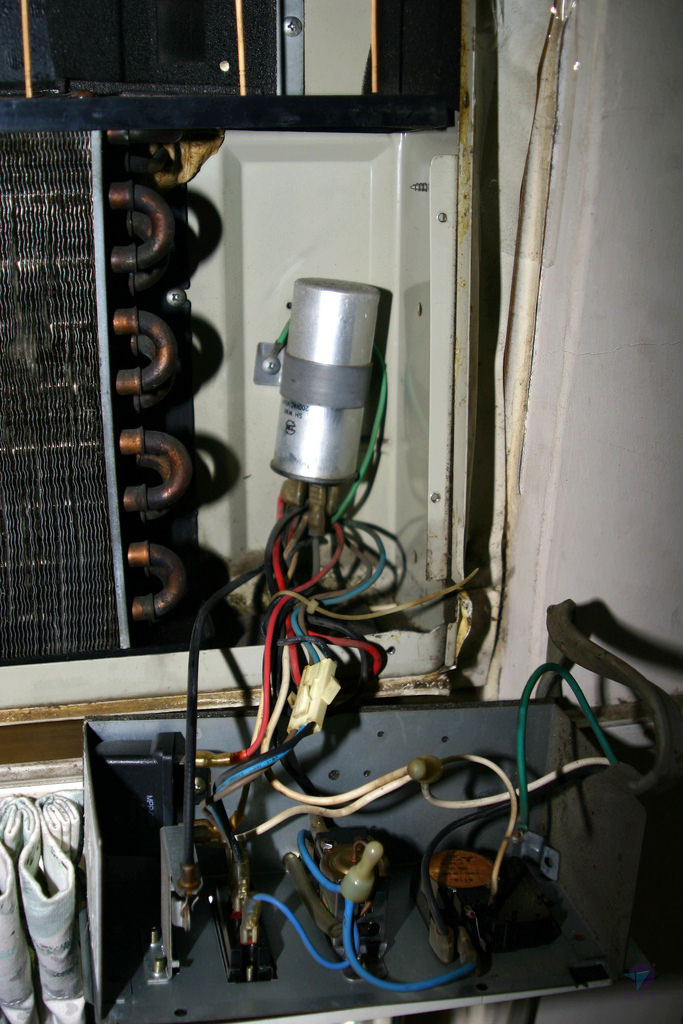

觀察原來的線路並拍照留底。

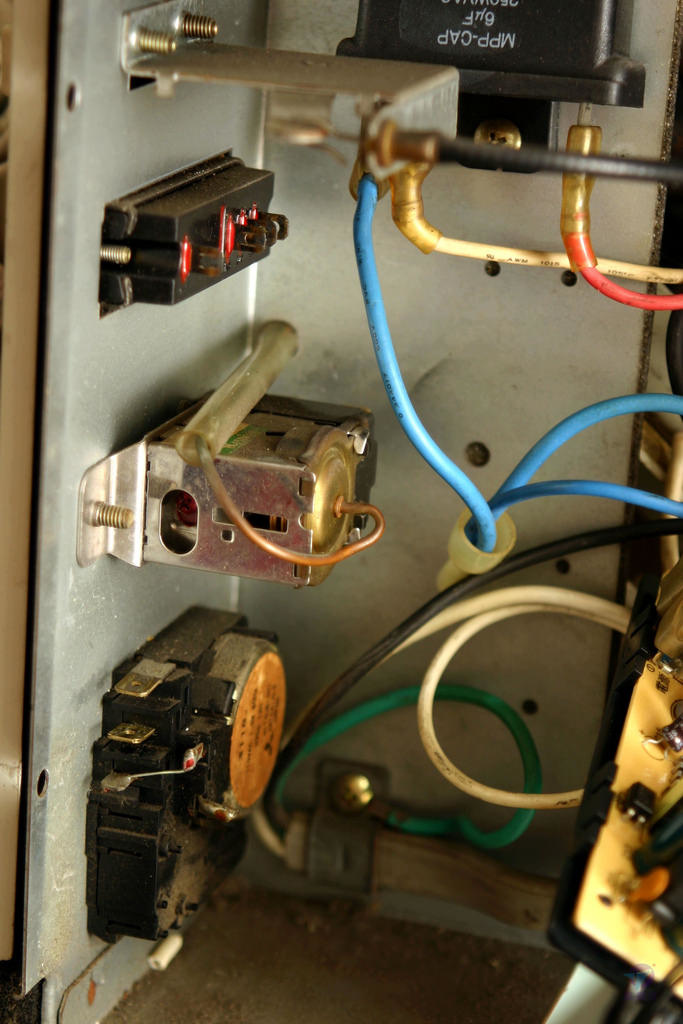

既有開關的背面,接線方面都採用端子連接方式



IMG_2945R_结果



所有端子線都是快拆,可以直接拔掉。



IMG_2958R_结果



全部端子都已經取下。



IMG_2964R_结果

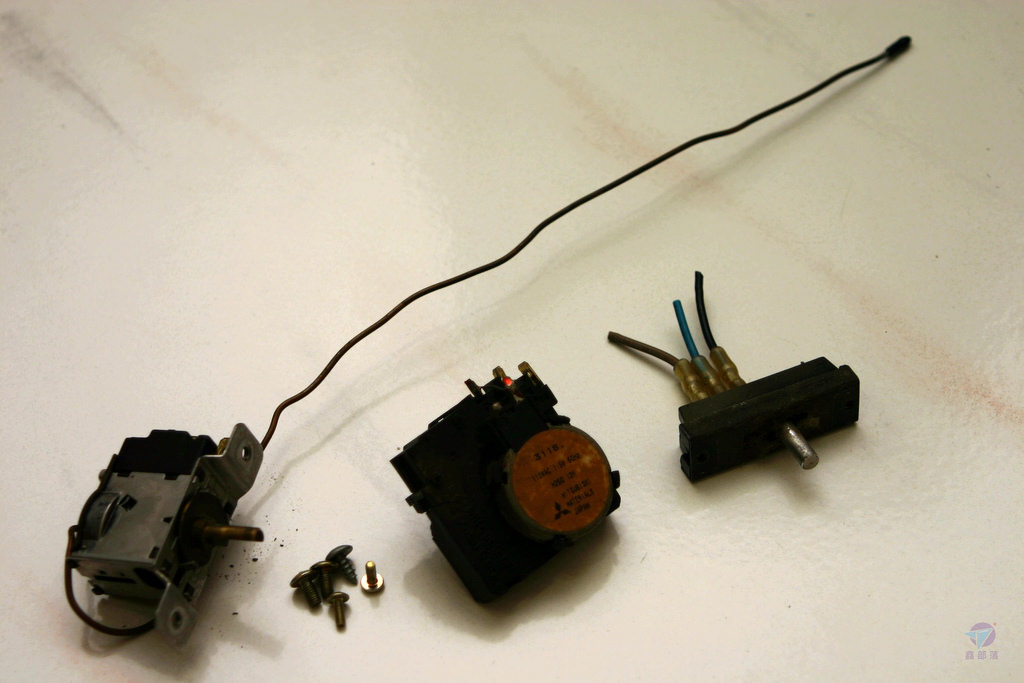

所有舊零件。



IMG_2979R_结果

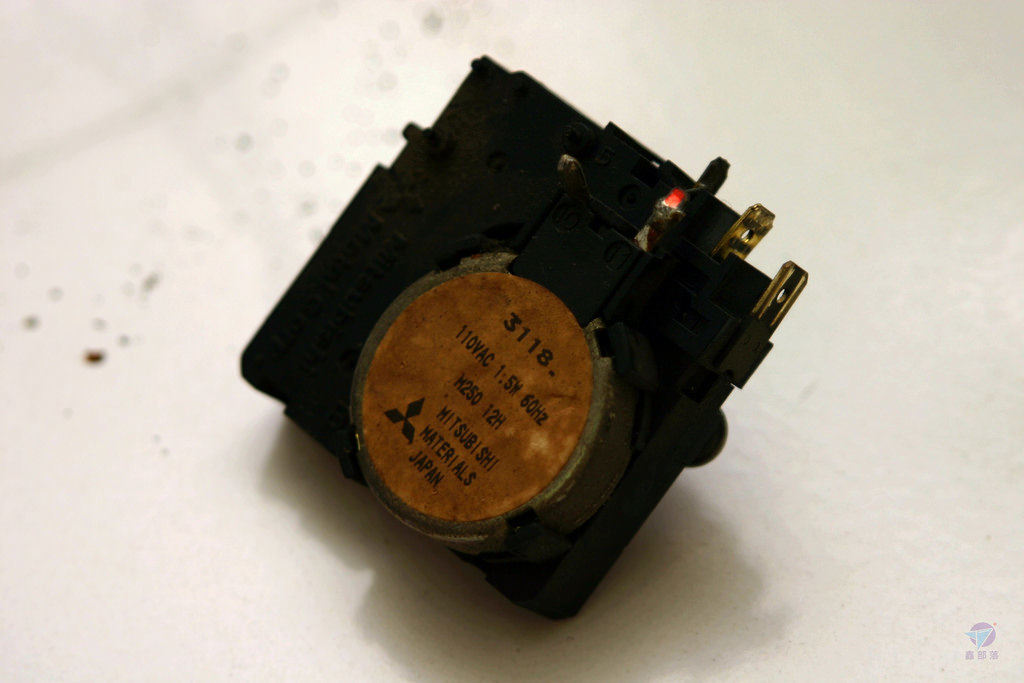

 主電源開關兼機械式時間調節器(定時開關)。



IMG_2982R_结果



IMG_2983R_结果

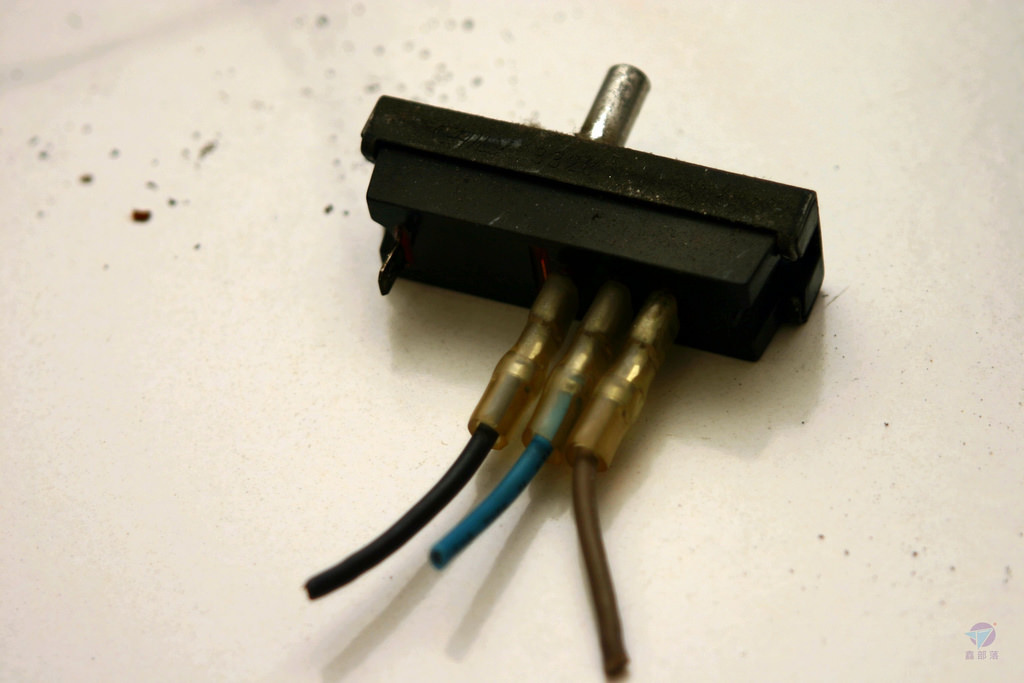

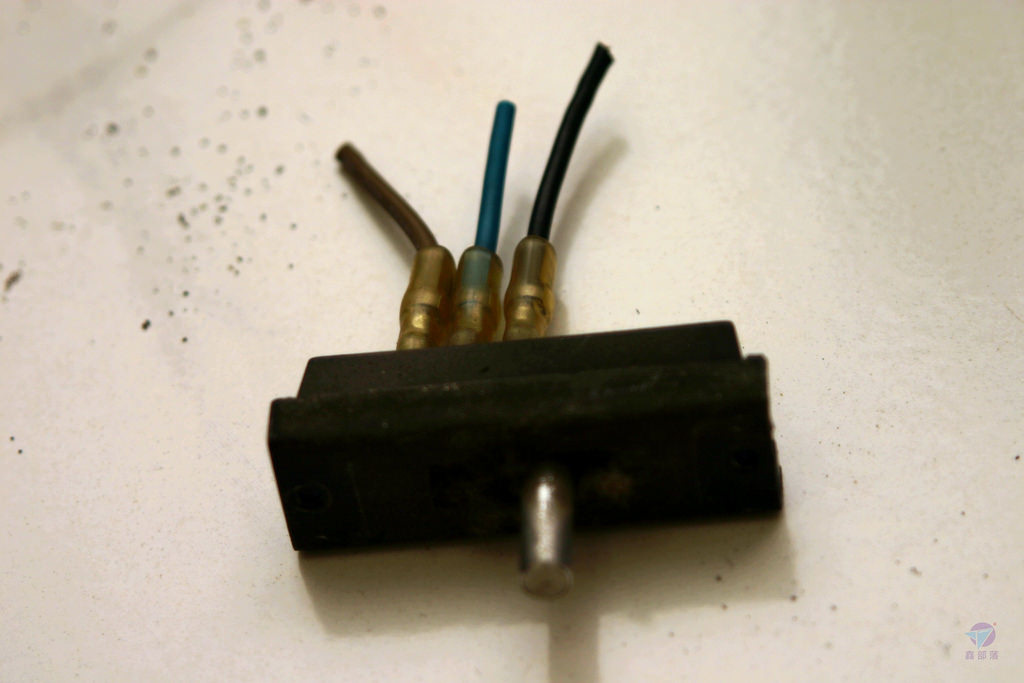

切換風速的三段式滑動式開關。



IMG_2984R_结果



IMG_2986R_结果

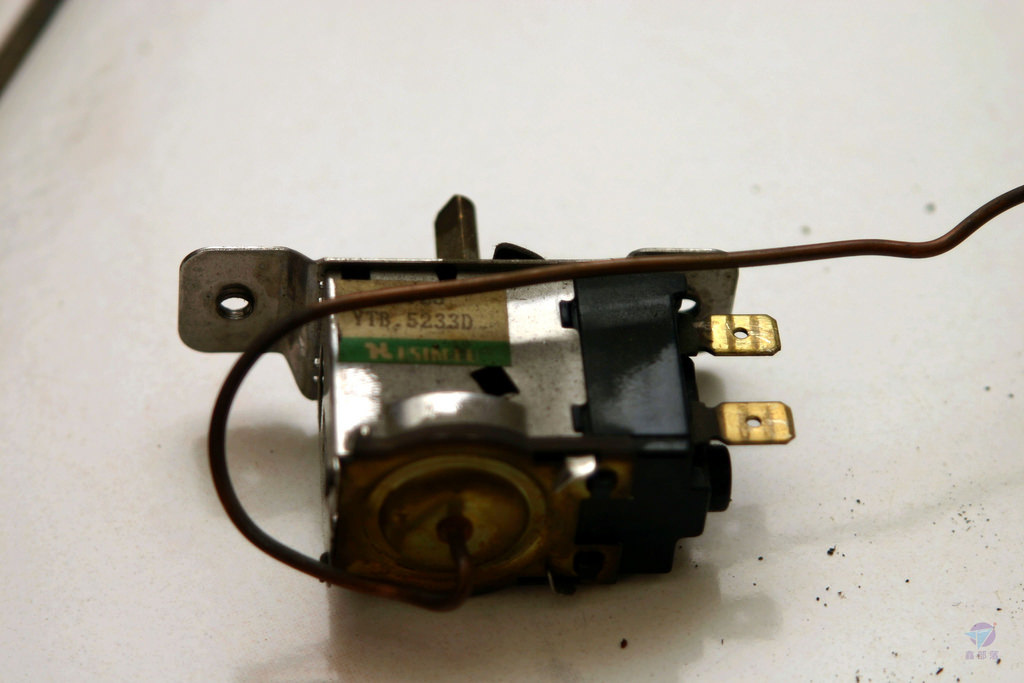

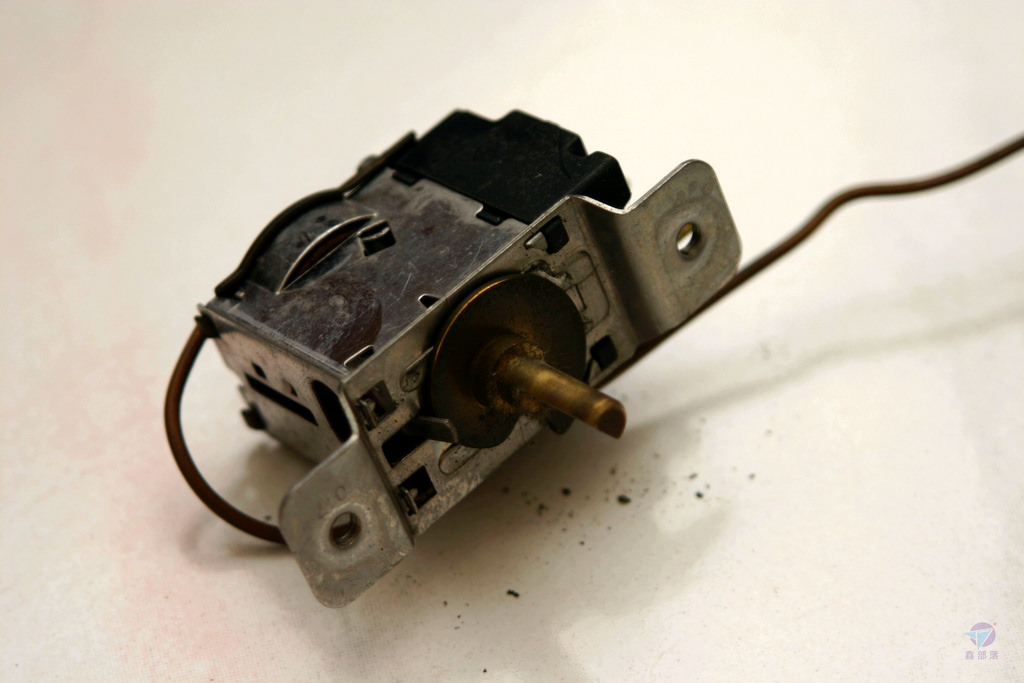

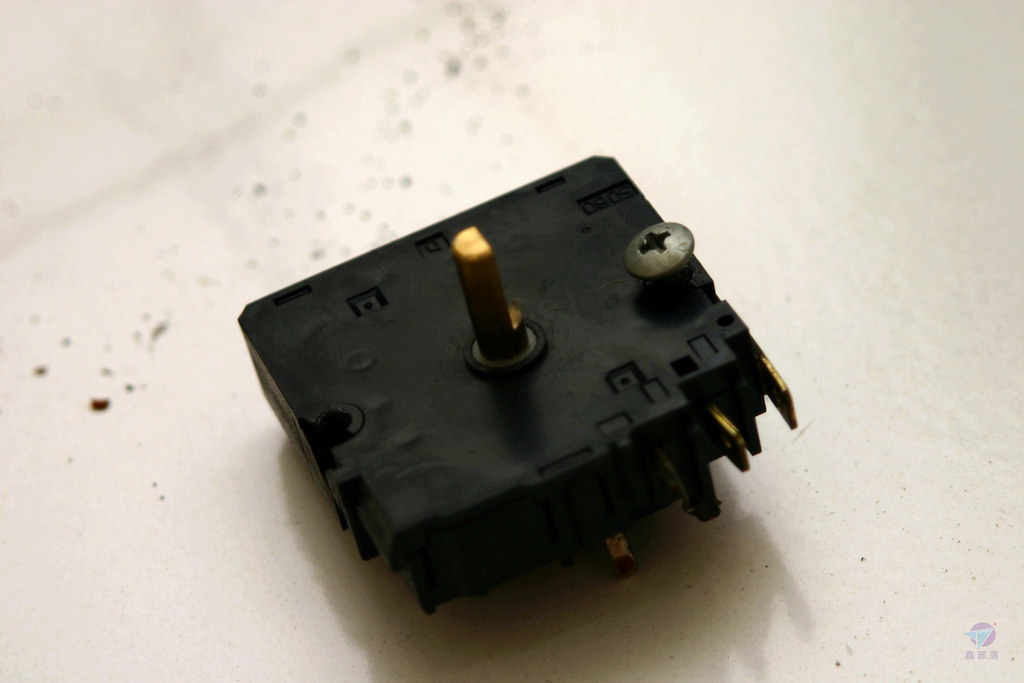

機械式溫度調節開關。



IMG_2980R_结果



IMG_2981R_结果

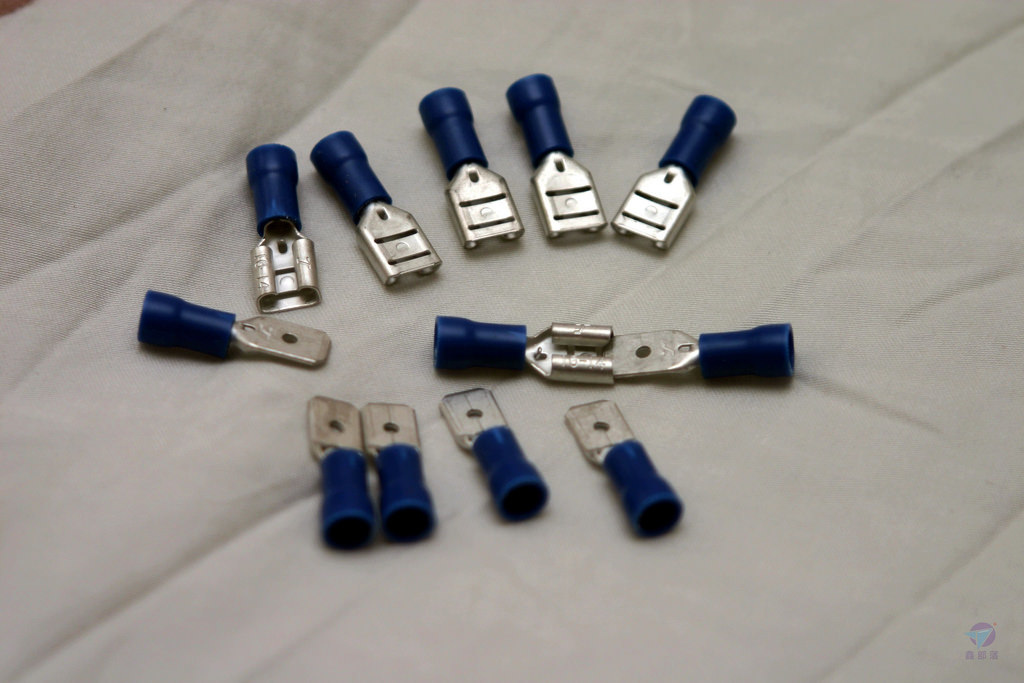

搭配照片中這種端子零件,就可以直接插到新主機板的插座並固定之。如果不確定尺寸大小,請帶主機板去核對,五金材料行都有銷售。

直接用老虎鉗夾壓剝好線的金屬線頭部份,便能牢牢固定。



IMG_2954R_结果



第一波先直接插上原本已經有端子頭的線。



IMG_2960R_结果

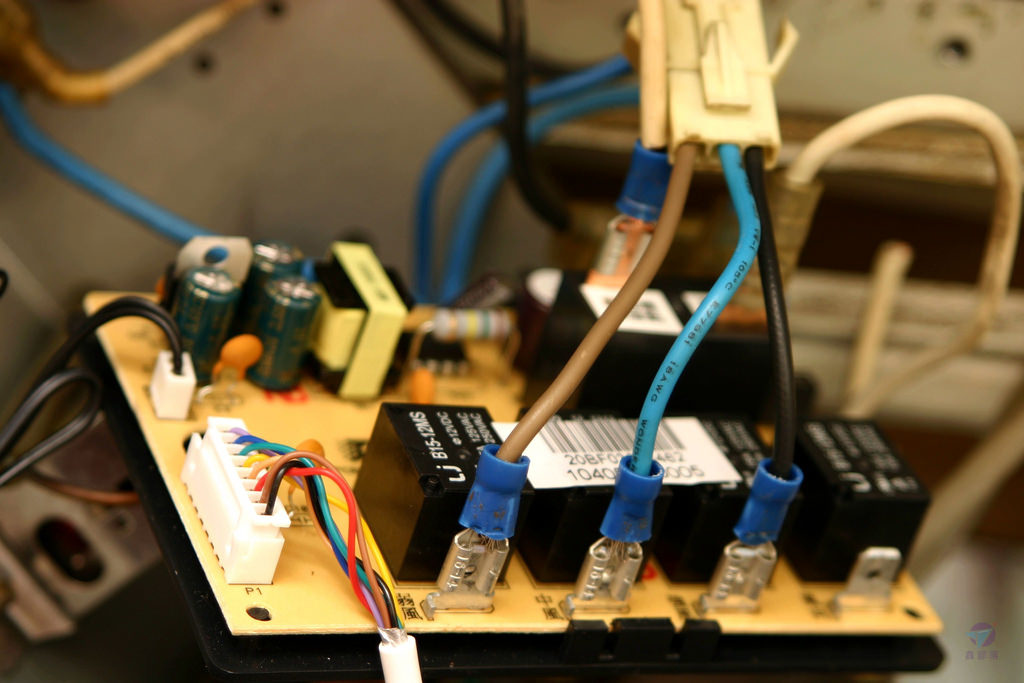

參考圖面對照顏色,逐一將電線插到正確位置。



IMG_2961R_结果



被剪斷的線,例如風速這三條,要先夾好端子頭再插上插座



IMG_2965R_结果

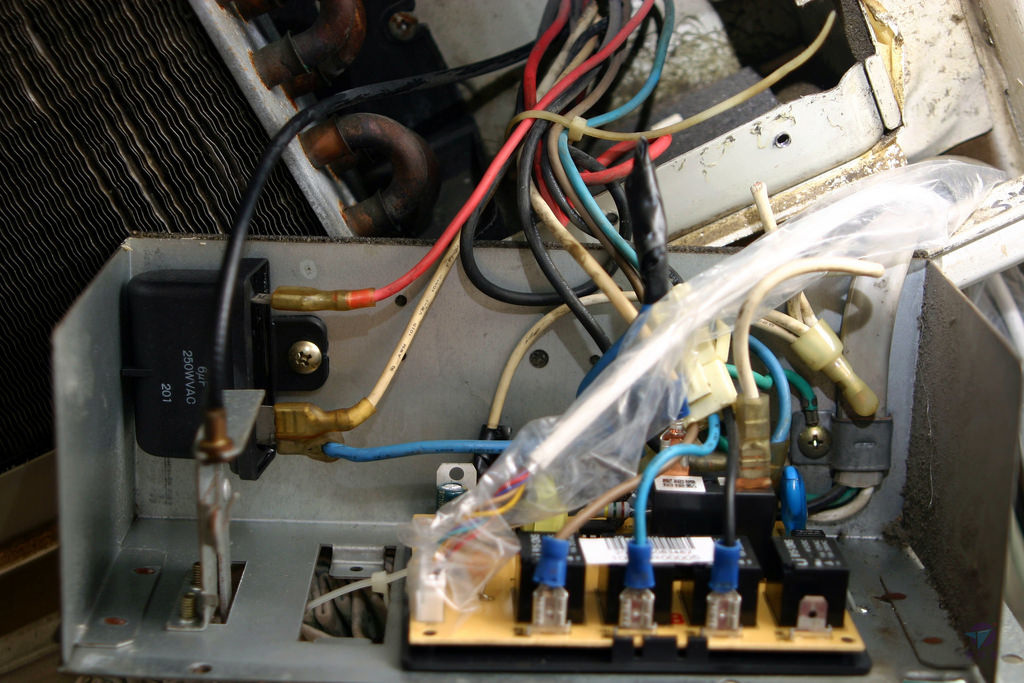

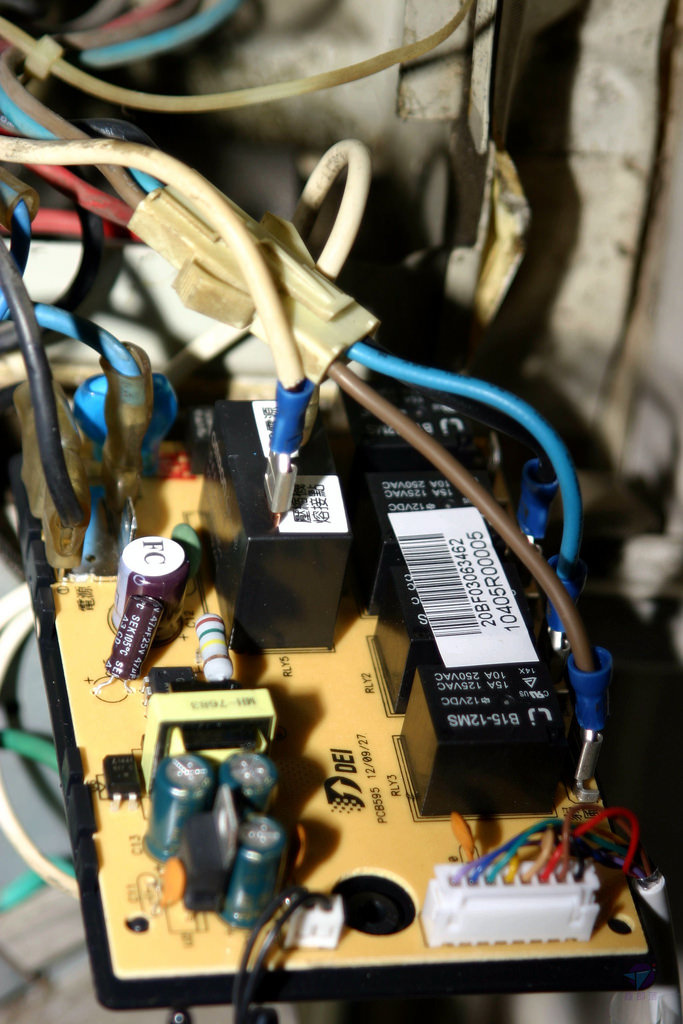

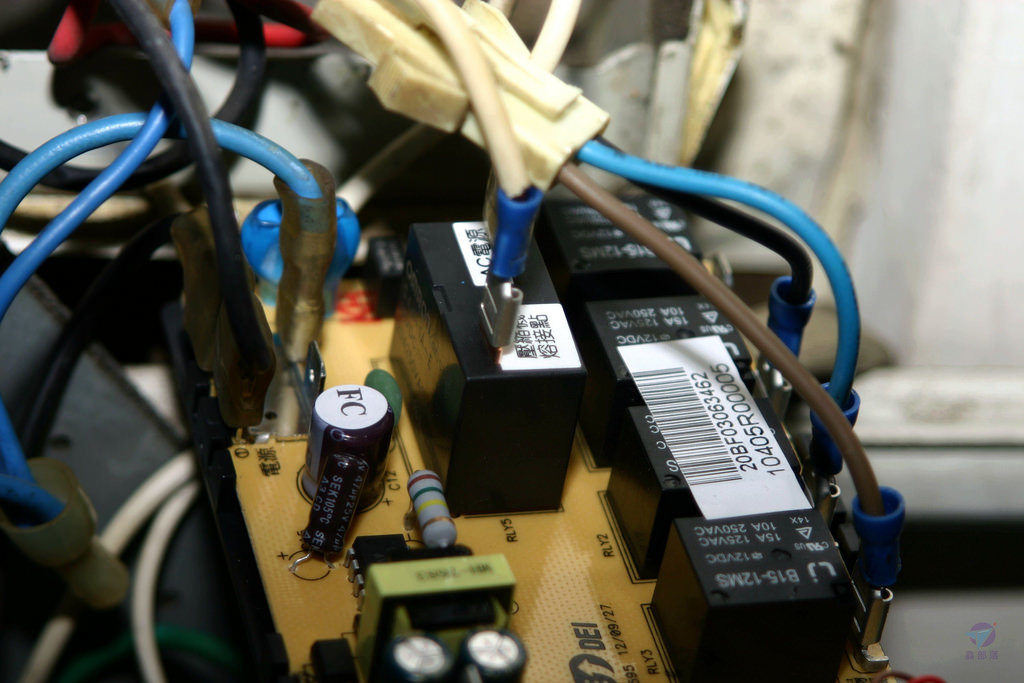

全部改接完成。



IMG_2970R_结果

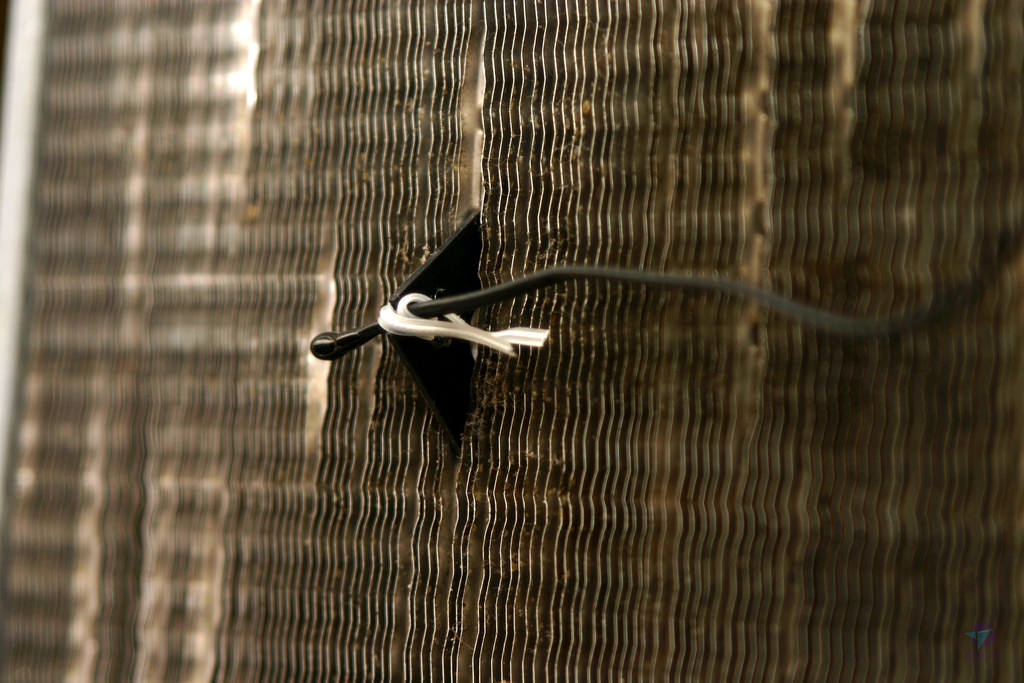

固定好溫度偵測器

現在已升級為電子式版本,它的作用一樣是在進風口處量測溫度。當室溫降低到溫度設定值,溫控電路就會讓壓縮機停止

因為送風扇一開機就不會停止,房間內的空氣仍一直循環並通過進風口。當室溫變熱升高到一定程度,溫控電路就會讓壓縮機再度啟動



IMG_2974R_结果

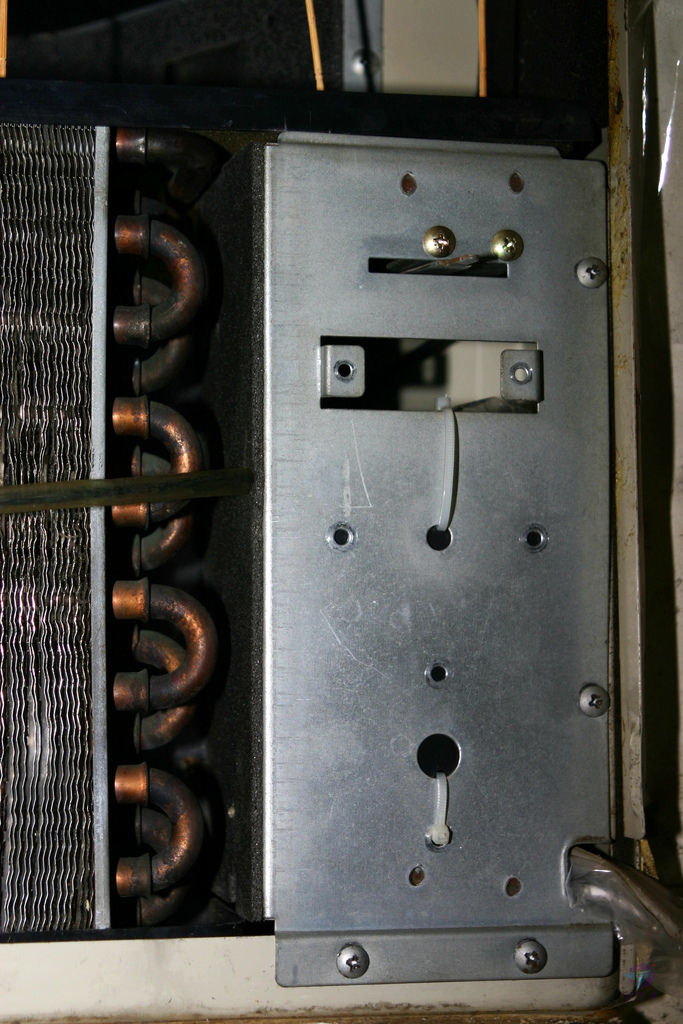

還記得剛剛主控板的底盤是塑膠製? 它上面預留兩個貫穿孔,正好能用束線帶穿越並固定在金屬蓋板背面。





IMG_2972R_结果



把金屬蓋板裝回去,新主機板升級 OK。

最後一個動作是把冷氣機前飾板裝回去,全部完成!



IMG_2971R_结果



順利啟動! 新主機板接管一切,全數位控制運作沒有問題

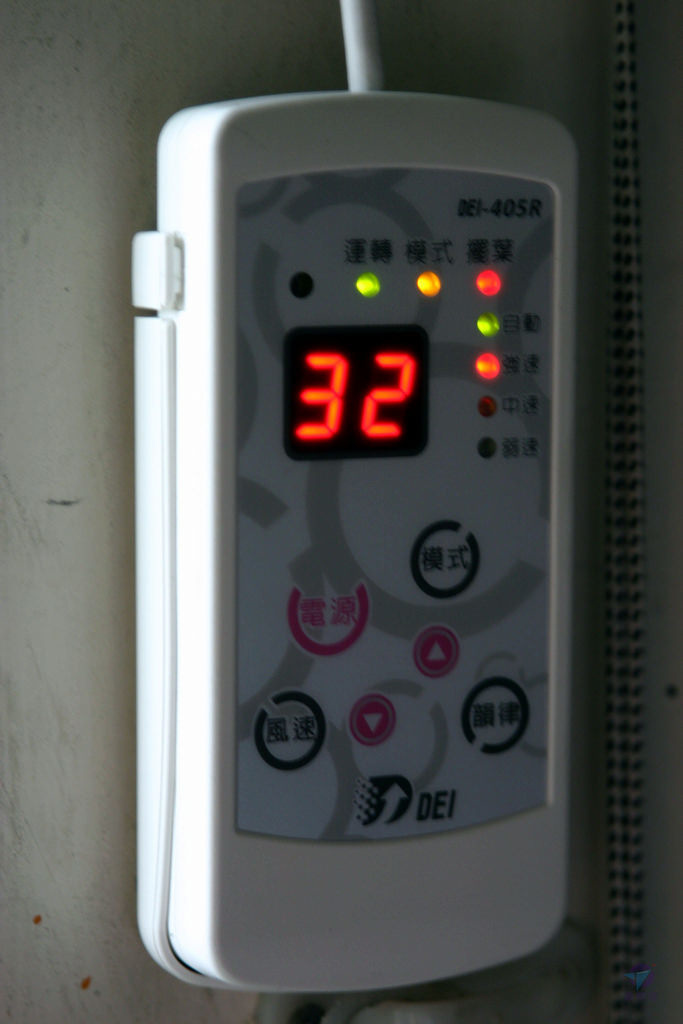

線控器等於是這部冷氣的新主面板,本身也是溫度顯示器與狀態指示燈,可以直接按鍵控制或透過無線遙控器遙控。



IMG_2978R_结果



老冷氣透過這樣升級,確實方便好用許多

然而,老冷氣的能源效率通常不高,如果使用率高,就應該考慮換新冷氣。
