WAVEST SDVoE AV Over IP推薦開箱 WAVESPLITTER威世波專業影音設備WAVEST SDVoE AV Over IP推薦開箱 WAVESPLITTER威世波專業影音設備 SDVoE AV Over IP 基本概念
本次文章主角為「WAVESPLITTER威世波」的 AV over IP (Video over IP) 專業影音系統設備。
內容為 SDVoE - 無縫切換之三種設備，包括: 傳送器、接收器，與控制器。
WAVESPLITTER威世波簡稱「WAVEST」，成立於 2005 年。目前 WAVESPLITTER 在美國、台北、中國大陸、日本、加拿大均設有公司或辦事處。
他們專精於光通訊技術之研發，以及主、被動光元件生産。
公司近年亦跨足專業影音設備領域 & HDMI 傳輸線材。
主要客戶包括: 美國前四大 Data Center 品牌、網路設備廠、AI 和高速運算電腦公司、歐美日影音行銷公司。
為方便各位讀者檢索閱讀，本文將分成多個部份說明 (現在支援文章內跳躍，請點擊目錄小標直接切換段落/Part):
[目錄，請點擊]
SDVoE AV Over IP 基本概念
#3 WST-PIP001 傳送器 SDVoE-無縫切換 4K@60Hz HDR 10G AV over IP，傳送端
#4 WST-PIP002 接收器 SDVoE-無縫切換 4K@60Hz HDR 10G AV over IP，接收端
#5 WST-PIP003 主控制器 4K@60Hz HDR 10G AV over IP 主控制器
WAVESPLITTER威世波最佳SDVoE設備推薦
#1 什麼是 SDVoE?
SDVoE 是「Software Defined Video over Ethernet」的頭字母縮寫，我譯為「軟體定義的以太網路視訊」。
其標準是由 SDVoE Alliance (= SDVoE 聯盟)制定，他們屬於非營利性組織。
組織成立之首要目的是制定共同協定，用來把高畫質（4K@60 fps）影音資料以無損、無壓縮方式，轉換成現有的 Ethernet 網路封包，並透過 10 Gbe 網路交換器進行超高速傳輸。
此舉徹底將高畫質影音網路化! 不僅讓專業 AV (Audio/Video) 系統之運作更具靈活度和擴充性，還能為用戶節省大量成本。
據 SDVoE 官網說明，打從聯盟成立以來，旗下已至少有近 700 種設備可互連、互通。其中，包括: 矩陣交換器、KVM 延伸器、電視牆控制器(亦稱視訊牆控制器)。
SDVoE 在世界的 AV over IP 標準上已站穩腳步，和 Dante、AVNU 聯盟形成三足鼎立之勢。
簡單說，SDVoE 技術是:
(1)被業界廣泛採用的一種網路 AV 標準，能透過 10 Gbe 乙太網路提供零延遲的 HDMI 傳輸。
(2)為影音設備廠牌提供唯一零延遲的一站式 IP AV (Video over IP) 完整解決方案。

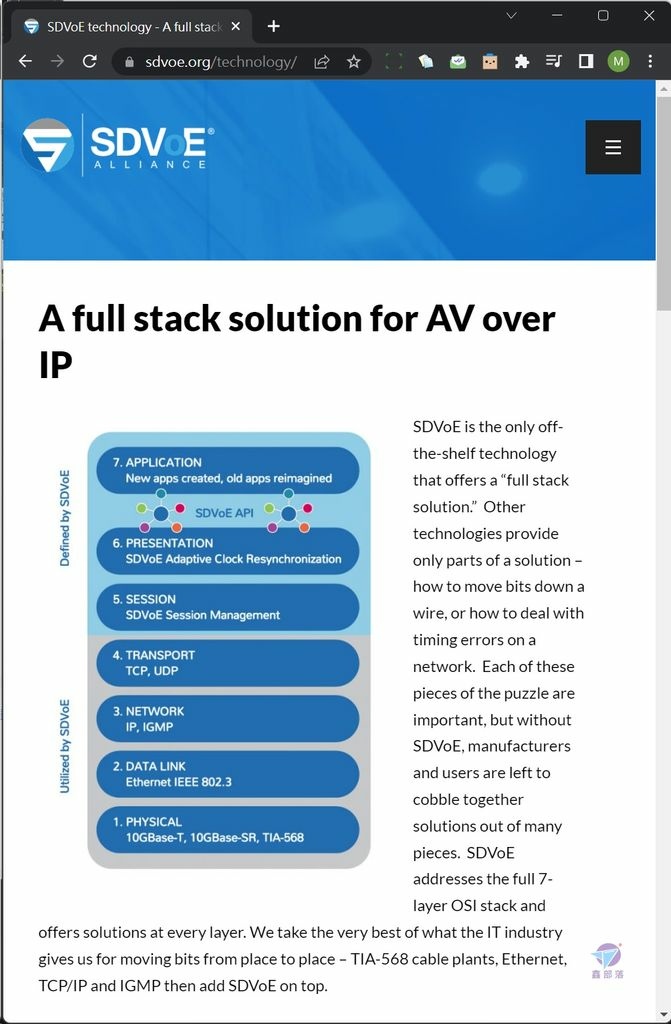

(3)全堆疊方案，明確定義了 OSI 開放式系統互聯模型的每一層，從實體層到最高應用層之 API 都有。
(4)全面性的 API，提供一個簡單介面來控制複雜任務。例如: 視訊之路由、縮放、長寬比管理、電視牆處理、影像合成、音訊降混 (downmixing) ......。
就 SI 廠商的角度來看，SDVoE 方案能為客戶建置更好的 IP 視訊系統!
SDVoE Video over IP 的領先特點

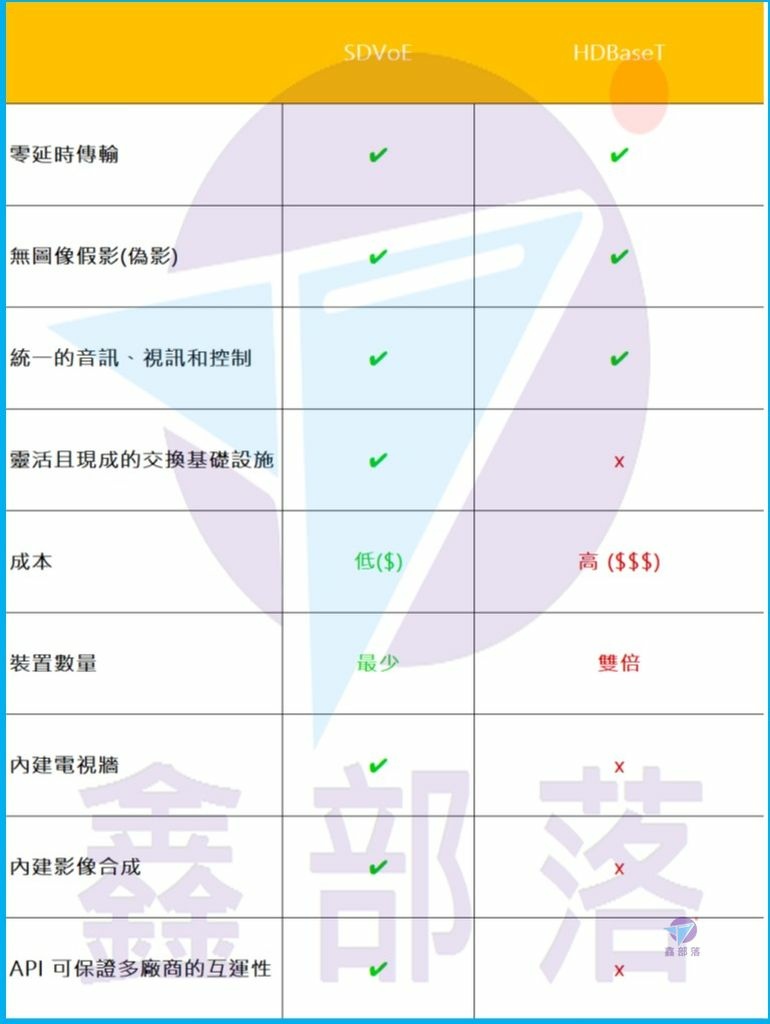

#2 SDVoE 與其他技術比較
SDVoE 可以做到傳統的 HDBaseT 矩陣交換機為基礎之所有事情。
但前者SDVoE 系統設計十分精簡，需要的設備數量只有傳統法的一半!
(以上表格之資料來源: SDVoE.org)

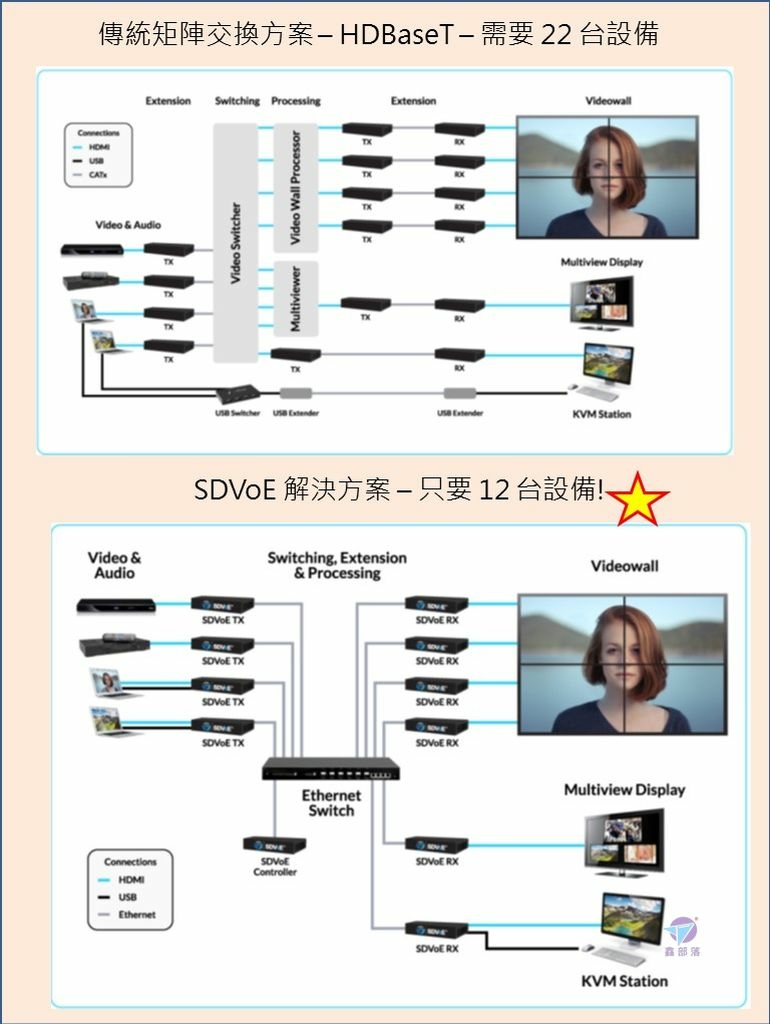

以一個整合案件為例，裡面配置了多輸入影音源、傳收延伸器、一個 2×2 的電視牆、一個多視訊顯示器，和 KVM 控制器。
使用傳統基於矩陣交換機的 HDBaseT 設計，需要 22 台設備。
同樣架構，SDVoE 只用到 12 台設備便可達到。
這種大幅簡化系統的設計，正是 SDVoE 的主要優勢之一!
SDVoE 不僅比 HDBaseT 採用更少量的設備，而且由於前者使用現成的 Ethernet 網路裝置，所以建置成本更低。
通常情況下，SDVoE 系統能比 HDBaseT 系統節省 30% 到 50% 的建置成本。
(以上表格之資料來源: SDVoE.org)
SDVoE 以支援專業 AV 為導向，他們原本是為了解決市場中遇到的實際應用案例，自 2016 從頭開始創建的。
10 多來年，SDVoE 已被部署在全球教育、醫療、企業、娛樂、政府和軍事......環境的各種應用中。
另一方面，競爭陣營 IPMX 是建立在 SMPTE ST 2110 廣播規範和協議套件之上。IPMX 的夢想是最終在所有這些基礎上增加特定功能，以滿足 Pro AV 用戶的獨特要求。
然而，IPMX 的功能仍然十分有限，而且整個技術只在高度控制之下的廣播室驗證。實驗室以外的環境還沒有得到確認過。
(註: IPMX =Internet Protocol Media Experience，是由 AIMS 創立的標準)
(AIMS = the Alliance for IP Media Solution 或 IP 媒體解決方案聯盟)
SDVoE 優點:
(1)SDVoE 已是一個成熟的標準，50 多家廠商共計 700 多種產品，馬上可用。
(2)SDVoE 已經在 FPGA 以及 ASIC 平台上實現，且它們之間可完全互運互通。與 FPGA 技術相比，ASIC 的功率節省率可以超過 80%。IPMX 則只有 FPGA 而無 ASIC。
(3)SDVoE 提供了開放的 API，包含跨平台支援性。聯盟之目標，是創立一個相當於「專業 AV 版的 Android 系統」
(4)SDVoE 免權利金。製造商在使用 SDVoE 技術時不需要許可證。而其他標準（包括 JPEG XS 編解碼器)，可能是 IPMX 實施的一個組成部分，會需要許可證或使用費。
(5)SDVoE 被設計成可以在任何 Ethernet 網路交換器上工作。
(6)SDVoE 很容易實施，也有現成產品。
(7)SDVoE 內建了高級處理功能 (例: 裁剪、縮放、合成、色彩空間轉換、影格率轉換)。
(8)SDVoE 從發展自今，及其會員均專注於專業影音領域 (Pro AV)。
小學堂，ASIC vs. FPGA
ASIC 優勢: 效能、生產成本、低消耗功率。(ASIC = Application-Specific Integrated Circuit = 特殊應用積體電路)
FPGA 優勢: 設計流程相對簡單、彈性佳、研發成本低。(FPGA = Field Programmable Gate Array = 可程式邏輯陣列)
(以上表格之資料來源: SDVoE.org)

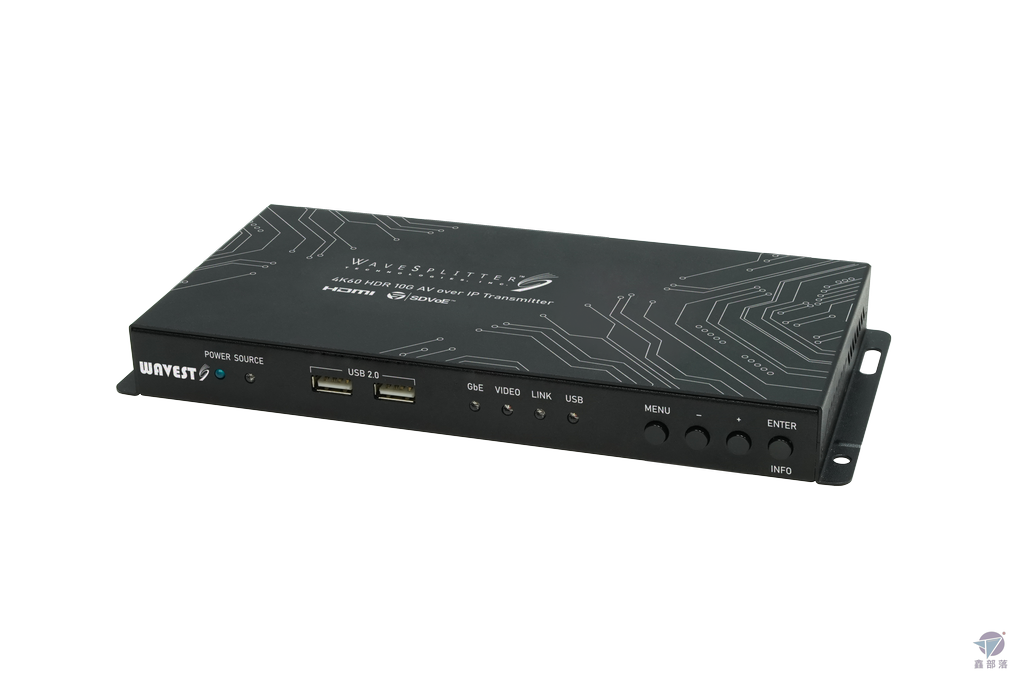

#3 WST-PIP001 傳送器 SDVoE-無縫切換 4K@60Hz HDR 10G AV over IP，傳送端
WST-PIP001 為傳送器，屬於 WAVESPLITTER威世波的 SDVoE 解決方案之一員。
本機負責輸入與傳送部份，配線距離最長 100 公尺。它具備 4K@60Hz 4:4:4 HDMI/DP over IP 延長能力，並附帶 USB2.0 延伸功能。支援 Dolby Vision、HLG HDR、Dolby Atoms、DTS-X。
WST-PIP001 需要搭配 WST-PIP002 (接收端)一起使用，機器具備微壓縮技術 (意思=有壓縮但十分接近無損壓縮)，並藉由 IP (10 GbE) 傳輸高品質影音訊號。
在 SDVoE 中，成對搭配的接收端與傳送端，可一起被稱為延伸器。
最小的 WAVEST 應用組態為一台 WST-PIP001 搭配 一台 WAVEST WST-PIP002，構成點對點的應用。
若加入 WST-PIP003 控制器，則可整合管理所有影音訊號、支援可預視訊號源功能 & 便利切換。
用戶除了可以擴充 4K 音源 / 影像 (HDMI 2.0 or DisplayPort 1.2)，還可根據需求，實現矩陣、電視牆、視窗分割……不同應用組合。實現高速傳輸零延遲 & 無縫切換訊號。
最高 HDMI 與 DP 解析度輸入皆為: 4096x2160@60Hz YUV 4:4:4。
本機可以一併延伸其他訊號源，包含 10G 的 Ethernet 網路埠 (XFI，IEEE 802.3ae) 、RS232、IR 以及 USB2.0 集線器。
透過 Cat.6a 網線搭配 10G 網路交換機帶 PoE+ (802.3at) 可直接為 WAVEST SDVoE 發射端和接收端供電。
內建的 EDID 和 HDCP 確保了影像訊號的相容性，透過 OSD 顯示便於基礎施工。過往在做基礎架設，都必須事先定義好， 並切貼上標籤那個螢幕對哪條線、那個輸入源。但本機具有 OSD 顯示功能，可即時找到對應的機器、便於基礎架設施工。
介面
(1)輸入：HDMI Type-A 母 x 1、DisplayPort 母 x 1、類比音源 (3.5mm) x 1。
(2)輸出：HDMI Type-A 母 x 1、類比音源 (3.5mm) x 1。
(3)雙向埠：10 GbE 延伸埠 (RJ45) x 1。
(4)控制 I/O：1G 網路埠 (RJ-45) x 1、IR 延伸端口 (3.5mm) x 1、IR 發送端口 (3.5mm) x 1、RS-232 (3-pin 接線端子) x 1、主機 USB Mini-B 埠 x 1、設備 USB2.0 Type-A 集線器 x 2。
本機電源需求: 12V/2.6 DC (帶鎖)，最大功耗: 24.5W。
金屬製機殼尺寸: 231 x 108 x 25mm，重量：583g。
產品內容:本機 x 1、3-pin RS-232 接線端子 x 1、12V/3A 多國變壓器 x 1、腳墊 x 4。

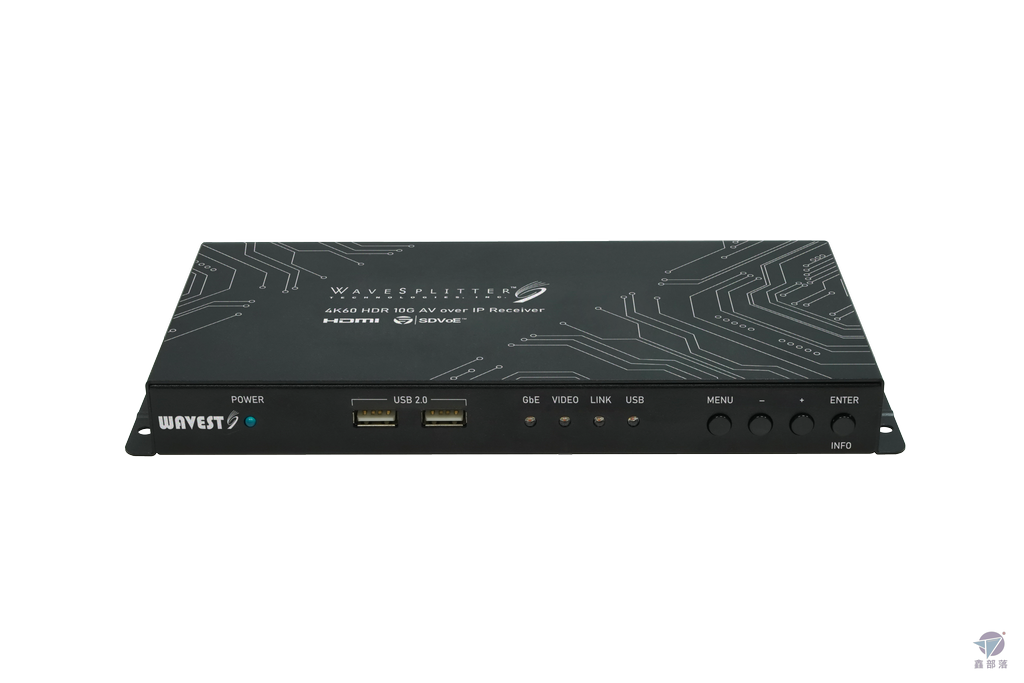

#4 WST-PIP002 接收器 SDVoE-無縫切換 4K@60Hz HDR 10G AV over IP，接收端
WST-PIP002 屬於 WAVESPLITTER威世波的 SDVoE 解決方案之一員。
本機器負責接收部份，配線距離最長 100 公尺。它具備 4K@60Hz 4:4:4 HDMI / DP over IP 延長能力，並附帶 USB2.0 延伸功能。支援 Dolby Vision、HLG HDR 、Dolby Atoms、DTS-X。
本機器需要搭配 WST-PIP001 (傳送端)成對使用，機器具備微壓縮技術 (意思 = 有壓縮但十分接近無損壓縮)，並藉由 IP 傳輸高品質影音訊號。
在 SDVoE 中，成對搭配的接收端與傳送端，可一起被稱為延伸器。
最小的 WAVEST 應用組態為一台 WST-PIP001 搭配 一台 WAVEST WST-PIP002，構成點對點的應用。
若搭配 WST-PIP003 控制器則可輕鬆整合管理影音訊號、可預視訊號源功能 & 方便切換。並可支援類比立體音源擴展、崁入和 HDMI 音源擷取。
除了可以擴充 4K 音源 / 影像 (HDMI 2.0 or DisplayPort 1.2)，還可根據需求，實現矩陣、電視牆、視窗分割……不同應用組合，實現高速傳輸零延遲 & 無縫切換訊號。
HDMI 最大解析度輸出：4096x2160@60Hz RGB 4:4:4。
本機可以一併延伸其他訊號源，包含 10G 的 Ethernet 網路埠 (XFI，IEEE 802.3ae)、RS232、IR 以及 USB2.0 集線器。
透過 Cat.6a 網線搭配 10G 網路交換機帶 PoE+ (802.3at) 可直接為發射端和接收端供電。
內建的 EDID 和 HDCP 確保了影像訊號的相容性，透過 OSD 顯示便於基礎施工。過往在做基礎架設，都必須事先定義好， 並切貼上標籤那個螢幕對哪條線、那個輸入源。但本機具有 OSD 顯示功能，可即時找到對應的機器、便於基礎架設施工。

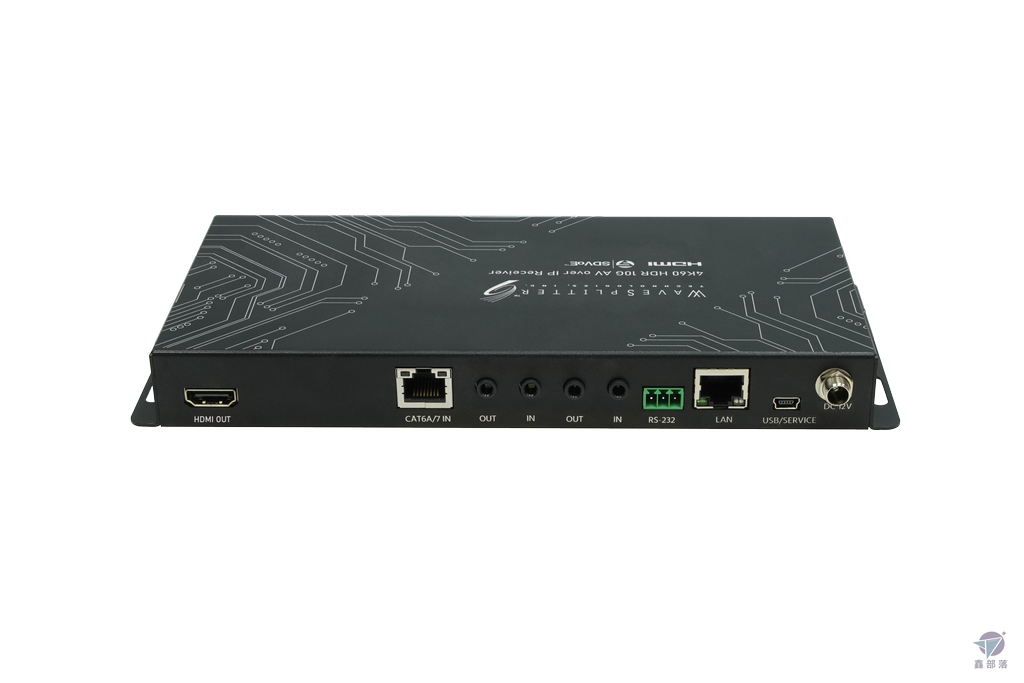

介面
(1)輸入：10 GbE LAN (RJ-45) x 1、類比音源 (3.5mm) x 1。
(2)輸出：HDMI Type-A 母 x 1、類比音源 (3.5mm) x 1。
(3)雙向埠：10 GbE 網路埠 (RJ45) x 1。
(4)控制 I/O：1G 網路埠 (RJ-45) x 1、IR 延伸端口 (3.5mm) x 1、IR 發送端口 (3.5mm) x 1、RS-232 (3-pin 接線端子) x 1、主機 USB Mini-B 埠 x 1、設備 USB2.0 Type-A 集線器 x 2。
本機電源需求: 12V/2.6 DC (帶鎖)，最大功耗: 24.5W。
金屬製機殼： 尺寸 ( W x D x H )：231 x 108 x 25mm，重量：555g。
本機電源需求: 12V/3A DC (帶鎖)，最大功耗: 24.5W。
產品內容:本機 x 1、3-pin RS-232 接線端子 x 1、12V/3A 多國變壓器 x 1、腳墊 x 4。

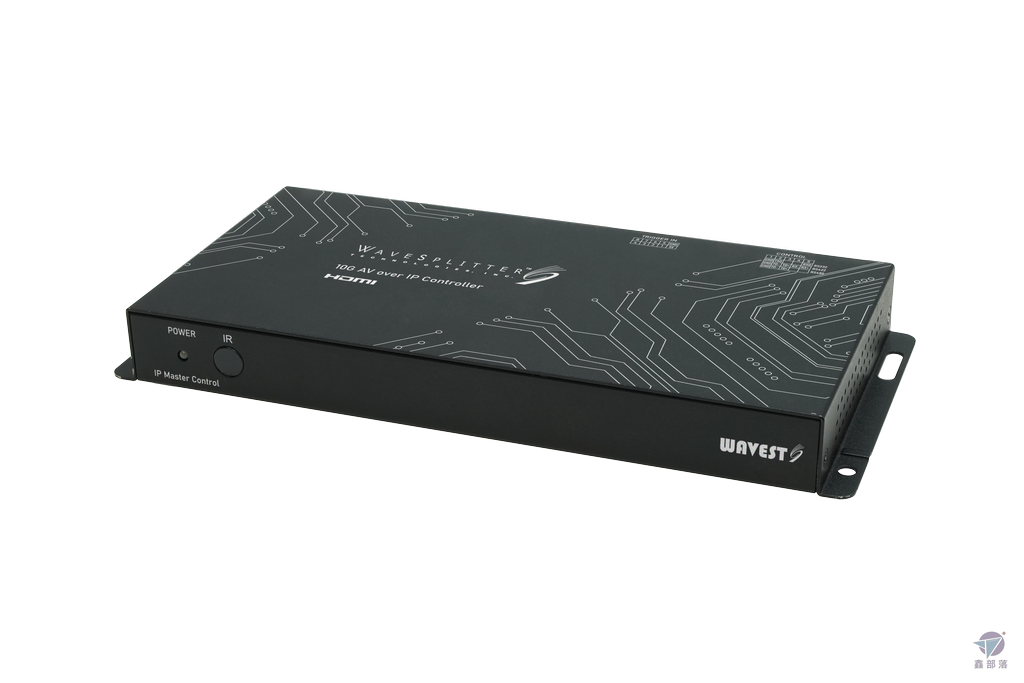

#5 WST-PIP003 主控制器 4K@60Hz HDR 10G AV over IP 主控制器
WST-PIP003 是整個 Wavesplitter SDVoE 的控制器，也是整套系統之核心所在。它能集中管理在同一封閉網域中所有 SDVoE 傳送器和接收器。
除了負責最基本的影像模板，像是電視牆、多視窗分割畫面，以及矩陣分配……。本控制器還兼具其他特殊功能，並且可以預設模板因應客製化需求。
用戶將所有延伸器 (=傳送端和接收端) 以及主控制器連接到 10GbE 的網路交換機，透過網頁控制可輕鬆定義以及切換模式 (包括影像、聲音和各種控制介面)。
電視牆模式或多視窗分割模式下，均支援邊框校正。
如果未使用主控制器，傳送端和接收端仍可成對使用，此為點對點功能。
WST-PIP003 控制器可管理不同影音模式，包含矩陣、電視牆、多視窗分割模式。所有連接的傳送端和接收端，包括 IP 配置、相容性設置和延伸器的狀態，都能清楚地顯示在控制網頁中。
另外，WST-PIP003 主控制器提供了觸發控制器輸入接口，可以輕鬆添加遠程控制鍵盤或其他支援觸發的產品。
透過 WebGUI (遠程或本地)、RS-232、Telnet 和 IR Remote 進行標準控制。這些介面允許用戶通過簡單的按鈕來啟動存儲的預設模式。

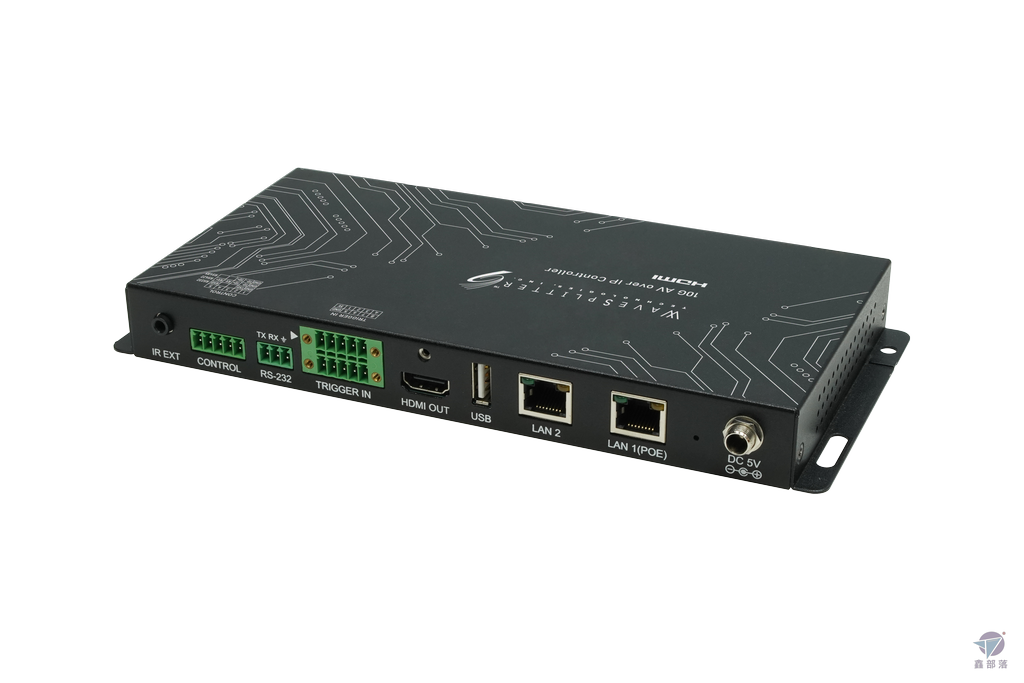

介面
(1)輸出：HDMI Type-A 母 x 1、RS-485 (5-pin 接線端子) x 1。
(2)控制 I/O：網路 IP 端口 (RJ-45) x 2、IR 延伸埠 (3.5mm) x 1、RS-232 (3-pin 接線端子) x 1、觸發器端口 (10-pin 接線端子) x 1、USB2.0 Type-A (鍵盤&滑鼠) x 1
金屬製機殼 (W x D x H )：231 x 108 x 25mm，重量：648g。
本機電源需求: 12V/2.6A DC (帶鎖)，最大功耗: 7.35W。
產品內容: 本機 x 1、IR延長線 x 1、接線端子 (3-pin) x 1、接線端子 (5-pin) x 1、遙控器 x 1、5V/2.6A 多國變壓器 x 1。
#6 應用範例 1 - 點對點應用
點對點應用，是由 WST-PIP001 (TX) + WST-PIP002 (RX) 各一部所構成。
此架構最大用途就是距離延伸。透過 Cat5e/6 Ethernet 網路線材，最大可延伸 100 公尺。
影音播放器經由 HDMI 或 DisplayPort，與所有 I/O 輸入經由 WST-PIP001 (TX) 上車，中間透過 10 Gbe 網路線傳輸，之後從 WST-PIP002 (RX) 輸出。
傳送端支援本地監控螢幕。(接收端支援紅外線 IR 控制)

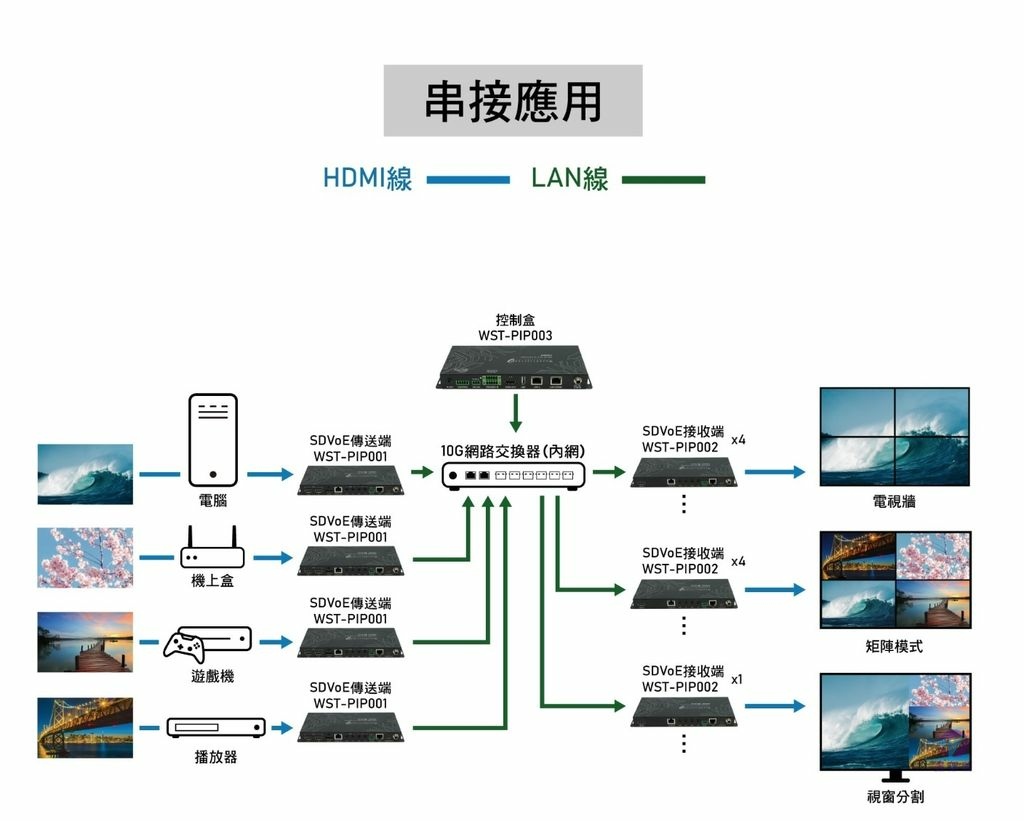

#7 應用範例 2 - 串接應用
串接應用是用來建置中大型 SDVoE 系統，由一部 WST-PIP003 (控制器) 與數部 WST-PIP001 (TX) & WST-PIP002 (RX) 所構成。
此應用最為完整，透過 3 款 WAVEST 機器之搭配組合，便能發揮 SDVoE 的功用。
而且，此架構可以延伸更長距離。以 Hub 為中心，每一條Cat5e/6 Ethernet 網路線最大可延伸 100 公尺。
WAVESPLITTER 各機器任務:
(1)WST-PIP003: 負責主控。
(2)WST-PIP001 (TX/傳送機器) : 負責影音訊號 & I/O 輸入。
(3)WST-PIP002 (RX/接受機器): 負責影音訊號 & I/O 輸出。
依據應用的配置，需要搭配不同數量的 WST-PIP002。例:
(a)單顯示: 1 台 WST-PIP002。(可支援多訊號源之視窗分割)
(b)2x2 電視牆: 4 台 WST-PIP002。
(c)2x2 矩陣模式: 4 台 WST-PIP002。
(d)9 台WST-PIP002: 可支援 3x3 電視牆或 3x3 矩陣模式。
小學堂，電視牆 vs 矩陣模式
電視牆: 接收端的多台小顯示器共同合併成一個大畫面。以 2x2 為例，每一台顯示器只負責顯示來源的 1/4 影像。合併起來就是 4 倍大畫面。
矩陣模式: 以一個顯示器為單位接收任一個訊源，產生多訊源多種顯示組合變化。以 2x2 為例，4 台顯示器可以接受 4 個完全不同訊號來源，將呈現 4 個不同畫面。也可以將 1 個訊源送給 4 台顯示器, 讓它們呈現重複的畫面內容。
#8 應用範例 3 - 四種多對多環控應用
串接網路的管理，主要是在 WST-PIP003 身上。
第一種控制方式，是透過 RS-232 線。
RS-232 這個通信界面標準已有悠久歷史，優點為簡單成熟，在現代的系統整合設備中仍會看到它的蹤跡。
第二種控制方式，為透過外接到 10 Gbe hub 的 8 鍵 PoE 綜合控制面板 (TW00281)。

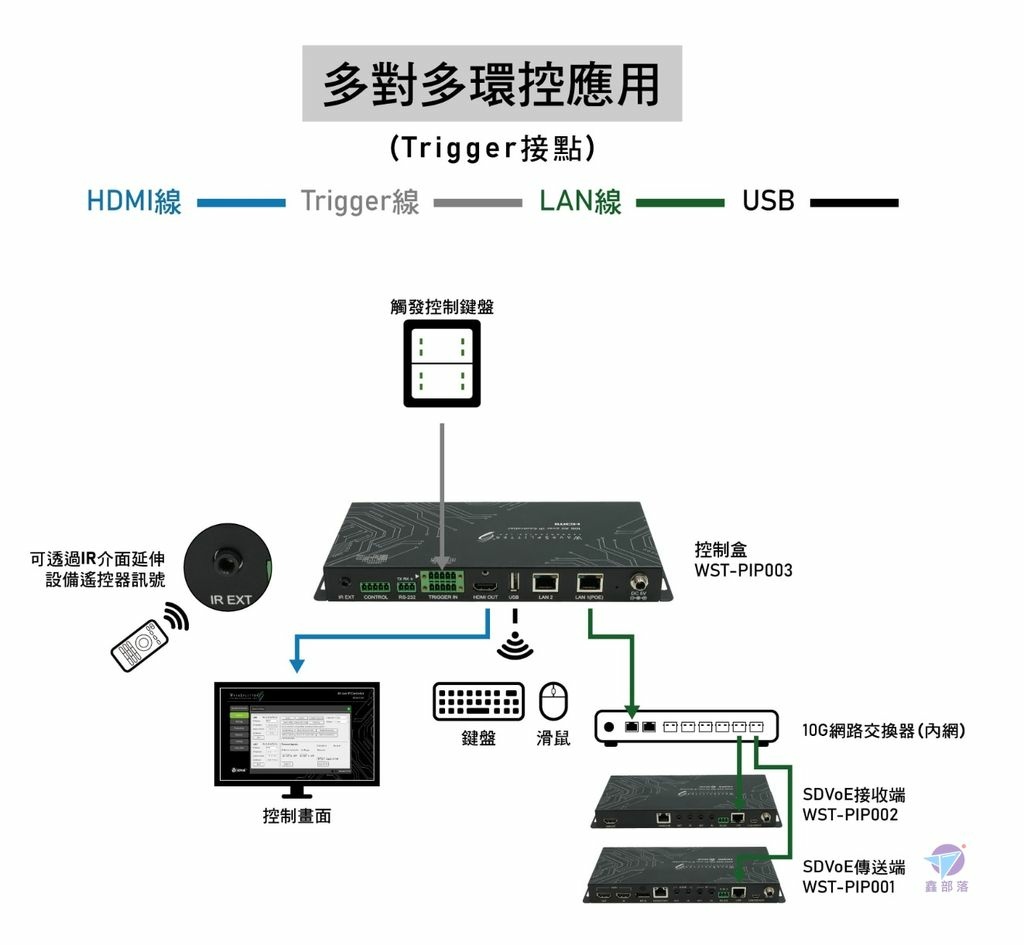

第三種控制方式，是透過觸發控制鍵盤，連接到 TRIGGER IN 。

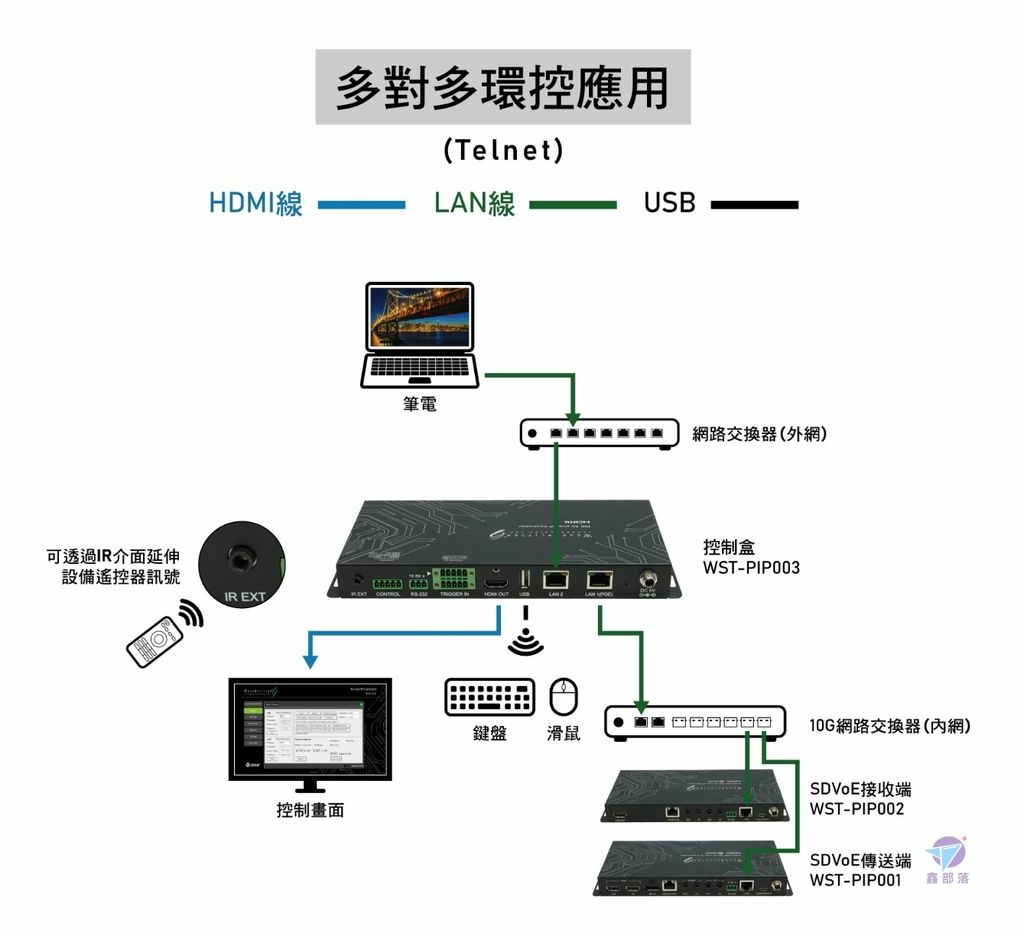

第 4 種控制方式，是透過 Telnet。
WST-PIP003 需要連接一條通往 Internet 的網路線。這樣子網管者便可在任何地方，透過 Telnet 管理 WST-PIP003。

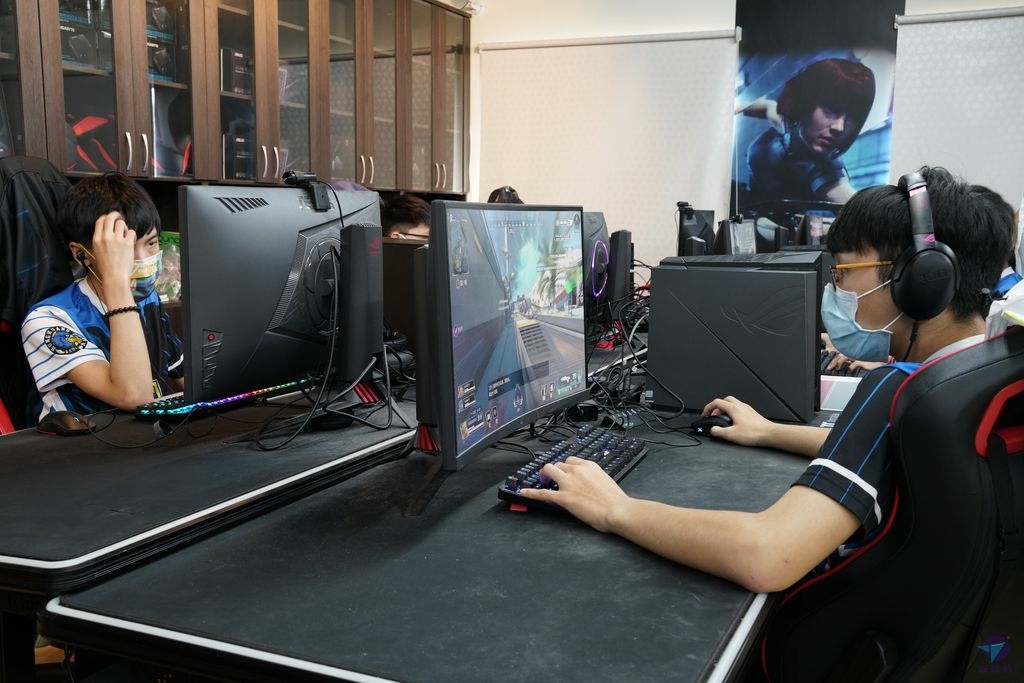

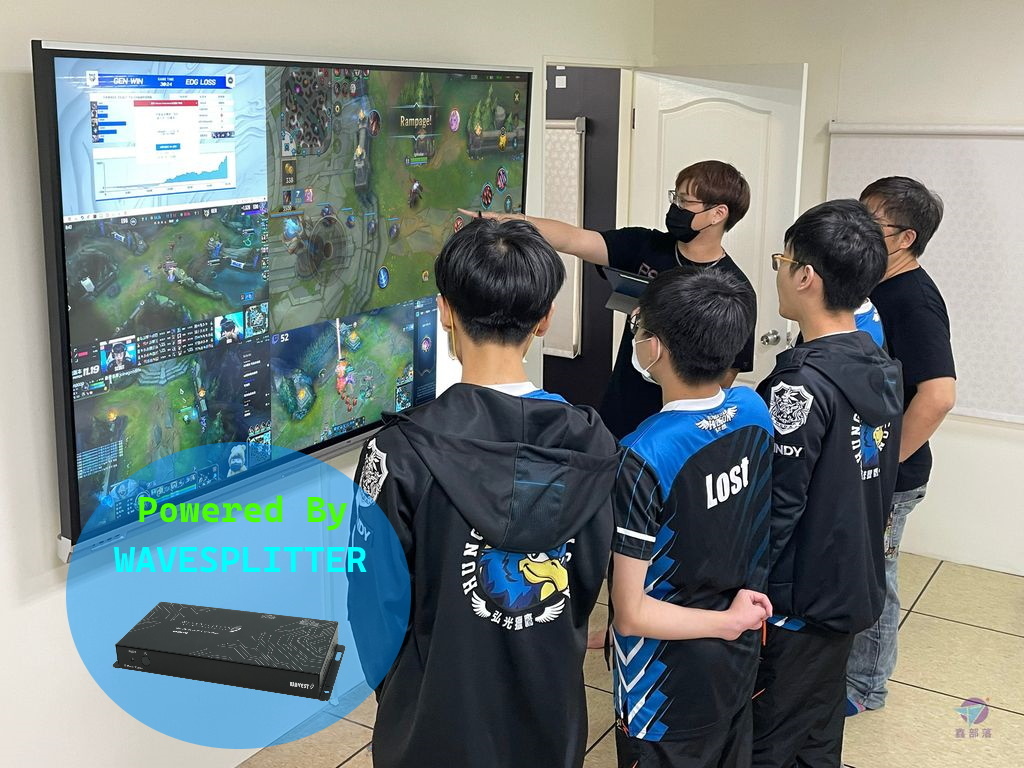

#9 安裝實例 - 弘光科大電競練習室
弘光科技大學多媒體遊戲發展與應用系(多遊系)成立不久，但很快便發展起來，並站穩中臺灣電競聯盟的先鋒地位。
弘光電競館經常舉辦電子競技活動，所以最為大家熟知。
其中一個成功要素，是精準設備投資。

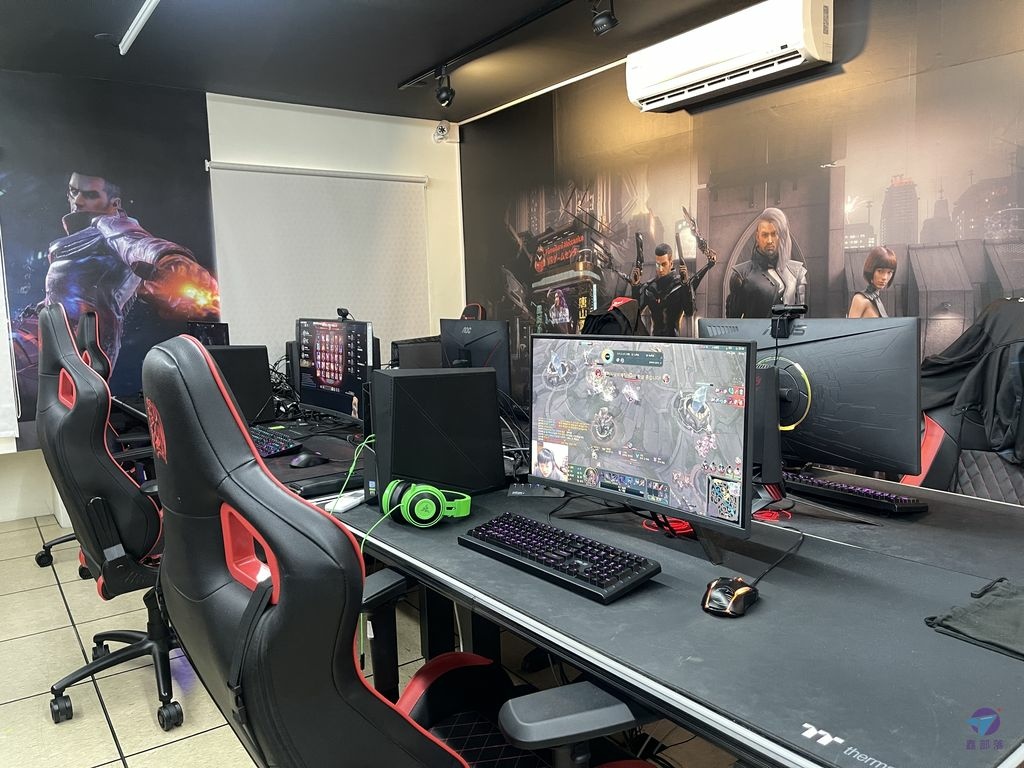

電競練習室是練功與技能養成的場所 。
其實，弘光科大電競練習室還導入了 SDVoE 設備!
包括: WST-PIP001、WST-PIP002、WST-PIP003。
透過 SDVoE 設備，可以支援多訊號源之視窗分割。
電競練習室就是戰情室，也是研討電競戰略的祕密基地!
#f 心得與感想
WAVESPLITTER威世波的 AV Over IP 系統整合解決方案，具備以下優點:
(1)相容 SDVoE 專業 AV over IP。
(2)網路設計十分簡單。
(3)高速傳輸無延遲。
(4)提供電視牆模式、多視窗分割模式、矩陣模式。
(5)可擴充性高，理論上最多可達 254 台。(註: 256 個 ip 位址，扣掉 .0 子網的識別 & .255 廣播位址)
(6)支援多種 I/O。
(7)多種管理方式 (RS-232、WebGUI、Trigger IN......)。
(8)相容 PoE+ (802.3at)。
對於系統整合商來說，WAVESPLITTER威世波 SDVoE 設備是為客戶建置 Video over IP (IP 視訊)的優秀之選!
