Pixnet-1181-008 IMG_7818r4_结果.JPG如何設定有線回程Mesh組網? Ethernet Backhaul 了解Mesh全覆蓋路由器系統的有線回程 Ethernet Backhaul Wired backhaul讓Mesh快速又穩定的妙方[鑫部落真開箱]



在一般的認知裡,Mesh 全覆蓋路由器系統的兩大優點是信號範圍廣安裝容易



安裝容易是指,用戶不需要擔心佈放實體網路線的問題,從路由器只要擺放位置附近有 AC 插座便可



其實 Mesh 組網還有一種「有線回程」方式,能透過實體網路線連接主、從路由器,用戶的彈性更大了。本功能各品牌 Mesh 高階機開始,最近亦陸續出現在平價產品中。



有線回程有什麼作用? 應如何使用?



請看這一篇的解說。



小學堂:「有線回程」原文「Wired backhaul」或 「Ethernet backhaul」,國家教育研究院尚未收錄此學術名詞,暫無統一用語。目前以「有線回程」之譯名最受廠商青睞,其他常見翻譯還有「有線備援網路」、「乙太網備援」、「有線骨幹」、「乙太網路骨幹」、「有線網路系統」、「備援網路」......



更詳細的譯名分析研究,請參考這裡:  什麼是 Ethernet Backhaul? Wired Backhaul 中文譯名是什麼?



為方便各位讀者檢索閱讀,本文將分成多個部份說明 (現在支援文章內跳躍,請點擊目錄小標直接切換段落/Part):



[目錄,請點擊]

#1 Mesh 路由器系統之標準無線連接

#2 Mesh 路由器系統之無線、有線連接混搭

#3 Mesh 路由器系統之全有線回程連接

#4 Mesh 路由器系統之菊花鏈拓撲方式

#f 心得與感想







#1 Mesh 路由器系統之標準無線連接



先來看標準的 Mesh 網路連接



下面的網路架構圖是一般最常見的 Mesh 方式



實際需要接網路線的只有主路由器,這部份需要跟電信業者 ISP 的寬頻數據機連接 (例: 中華電信的光世代寬頻數據機,俗稱小烏龜),以通往 Internet



其他的從路由(子機、衛星機),透過網頁界面或添加程序,便可加入 Mesh 網路。



實體連接方面,基本上從路由器只要插上 AC 插座便可它與主路由器之訊號接收是透過無線傳輸方式。因此,不會有實體線路牽絆,且擺放位置相當有彈性,解決許多空間限制



TOTOLINK T8 Mesh 系統為例,它支援三種配置,最多是由 4 顆 T8 組成:



(1)2 顆的 Mesh: 主路由器 *1 搭配從路由器 * 1



(2)3 顆的 Mesh: 主路由器 *1 搭配從路由器 * 2



(3)4 顆的 Mesh: 主路由器 *1 搭配從路由器 * 3



T8 的銷售包裝為 2 顆一組,可組成最基本的 Mesh 網狀路由器系統



一個 T8 Mesh 網路最多可放置 4 顆之後若有需要可以慢慢添加,隨佈放數變多,訊號範圍就跟擴大



其他各品牌 Mesh 產品的支援性,包括路由器數量、設定細節......,請參官網或手冊的說明



Pixnet-1183-001 Ethernet Backhaul 1 Mesh 全覆蓋 Gigabit 路由器系統 標準無線連接_结果.jpg

(返回文章最開頭之索引區,請點擊)







#2 Mesh 路由器系統之無線、有線連接混搭



萬一有一個區段訊號不理想,如太遠或跨樓層,有線回程」就可以幫上忙。



方法如下:



(1)主路由器部份用 CAT 5e 網路線連它自己的 WAN port 到 ISP 的寬頻數據機。這段是通往 Internet 之必要路線



(2)所有從路由(子機、衛星機),均透過網頁界面或添加程序,通通加入 Mesh 網路內。從路由機器使用時只要插上 AC 插座便可,它預設之訊號傳輸是透過無線方式。



(3)需要有線回程的路由器 (例:訊號不良者),用實體 CAT 5e 網路線連接。 一端是 T8 自己的 WAN port (LAN port 也可以),線的另一頭是往上到主路由器的任一 LAN portTOTOLINK T8 Mesh 為系統自動偵測,原本已在 Mesh 內的節點,用戶只需要接好實體網路線,不需要再做其他軟體設定



實際有線回程連接方式為星狀拓撲架構



以 TOTOLINK T8 為例,它支援三種配置,最多是由 4 顆 T8 路由器組成:



(1)2 顆的 Mesh: 主路由器 *1 搭配從路由器 * 1

可用搭配為有線回程 * 1 無線 * 1任一種都可。



(2)3 顆的 Mesh: 主路由器 *1 搭配從路由器 * 2

可用搭配為有線回程無線之任一數量組合。例:

(1)有線 * 2 + 無線 * 0。

(b)有線 * 1 + 無線 * 1。

(c)有線 * 0 + 無線 * 2。



(3)4 顆的 Mesh: 主路由器 *1 搭配從路由器 * 3

可用搭配為無線有線回程之任一數量組合。例:

(a)有線 * 2 + 無線 * 1。

(b)有線 * 1 + 無線 * 2。

(c)有線 * 0 + 無線 * 3。

(d)有線 * 3 + 無線 * 0。(無法直接支援,因為本體 LAN port 數不夠,需要搭配交換式集線器 Switch)



其他各品牌 Mesh 產品的支援性,包括路由器數量、設定細節......,請參官網或手冊的說明

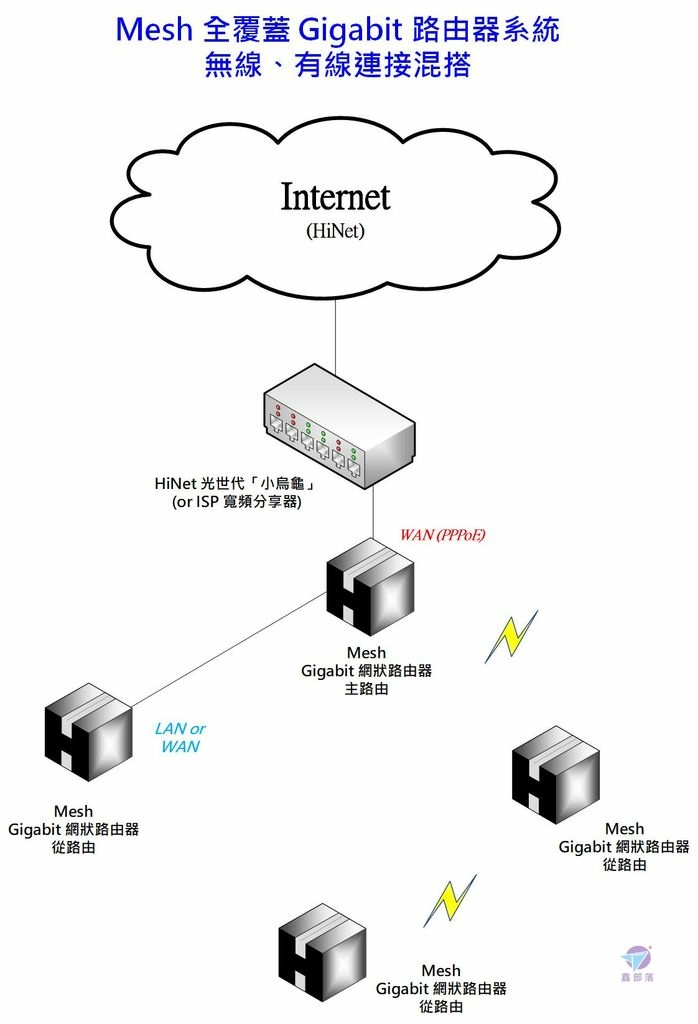

Pixnet-1183-002 Ethernet Backhaul 2 Mesh 全覆蓋 Gigabit 路由器系統- 無線有線連接混搭_结果.jpg



使用有線回程可幫助 Mesh 路線快速穩定!



還有有線回程可以讓從路由器佈放到更遠處,最多延伸到 100 米!

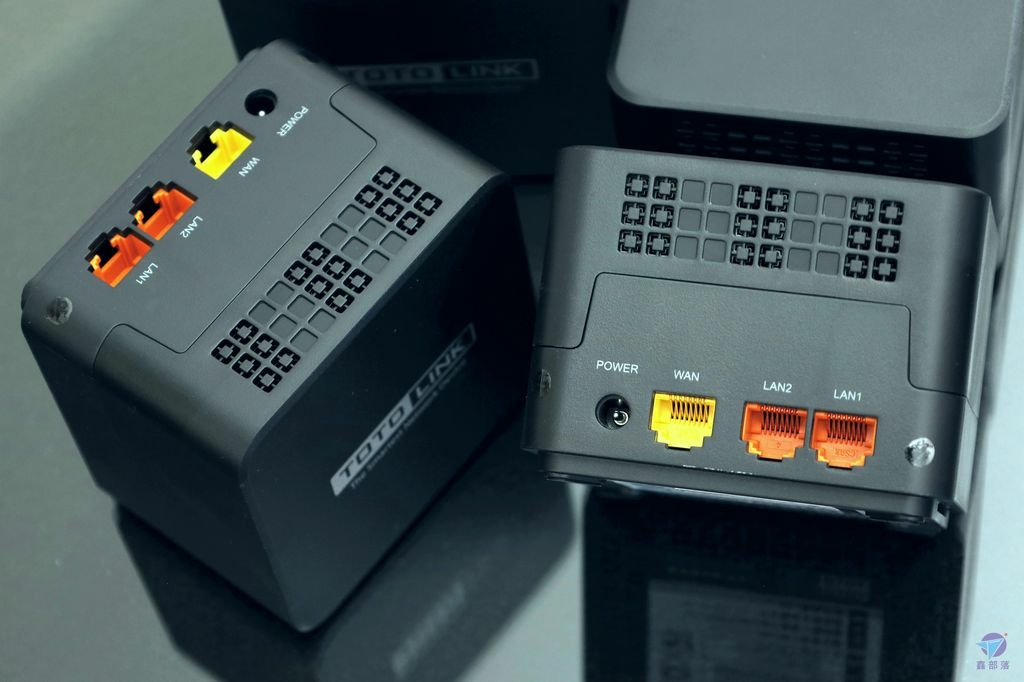

一台 TOTOLINK T8 支援 WAN port * 1 與 LAN port * 2,所以在無擴充狀況下,連接本體有線回程最多就是兩條。



Pixnet-1181-008 IMG_7818r4_结果.JPG

(返回文章最開頭之索引區,請點擊)







#3 Mesh 路由器系統之全有線回程連接



剛剛講過,在不擴充的條件下,T8 主路由器本體只有兩個可用 LAN ports,所以到頂就是兩條有線回程。



要全部接滿 3 條有線回程,必須額外加一個交換式集線器 Ethernet Switch。這樣 4 台 Mesh 路由器就可以接在同一區網之下



值得注意的是,Gigabit 級的區網應搭配 Gigabit Ethernet Switch,否則區網就會成為傳輸瓶頸例如用 TOTOLINK T8 構成的主路由區域網路



若是 100 Mbps,則用 100 Mbps 等級的 Switch 便可,例如用 TOTOLINK T6 構成的主路由區域網路





其他各品牌 Mesh 產品的支援性,包括路由器數量、設定細節......,請參官網或手冊的說明



實際安裝例 & 測速參考:  TOTOLINK T8 Mesh 4台開箱 評測  3+1 性能大躍進 T8 vs T6

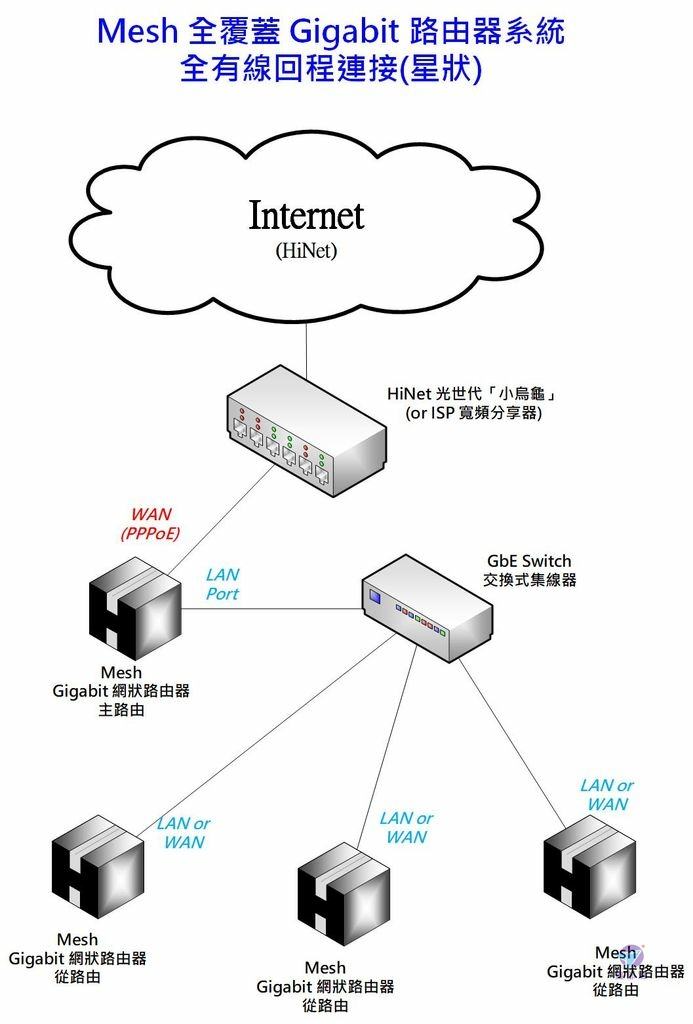

Pixnet-1183-003 Ethernet Backhaul 3 1master3slave Mesh Mesh 全覆蓋 Gigabit 路由器系統 全有線回程連接_结果.jpg

(返回文章最開頭之索引區,請點擊)







#4 Mesh 路由器系統之菊花鏈拓撲方式



菊花鏈拓撲 (Daisy Chain Topology) 是一種網路拓撲,在這種架構中的裝置都連接到一個環或一條鏈上,類似火車車廂或烤肉串 。編按: 其連接方式類似雛菊花環 (a garland of daisy flowers),因而得名



簡單說,菊花鏈是路由器逐一串接,由主路由開始往路由一進一出直到最尾端為止



在設定方面,通常要先設定好無線部份確認好整個 Mesh 都運作正常後,再插上實體網路線改為有線回程方式



各品牌 Mesh 產品的支援性,包括路由器數量、設定細節......,請參官網或手冊的說明



Pixnet-1183-003a Ethernet Backhaul 4 daisy chain_结果.jpg



(返回文章最開頭之索引區,請點擊)







#f 心得與感想



所有 Mesh 品牌一定都支援無線方式,有線回程則不一定支援 (但已越來越普遍)



此外, 依品牌不同,有些型號可能只支援星狀或菊花鏈串接任一種,也有兩種通吃的



各大品牌 Mesh 產品的支援性,包括路由器總數、有線回程方式、設定......,請參官網或手冊的說明



是否需要搭配有線回程,要看實際環境與傳輸狀況而定



原本我有打算用一條有線回程但後來發現即使不用有線回程,無線之傳輸表現一樣接近 60 Mbps & 20 Mbps 滿檔



所以接不接有線回程已經沒有關係,因為對傳輸表現好壞沒有影響。
