TOTOLINK T6開箱評價推薦評測Mesh網狀路由器系統 AC1200 Wifi 5 AC雙頻2.4GHz 5GHz 無縫漫遊 自動連線 有感升級 免配對 直接連 好方便 MU-MIMO 專設MOD埠 TOTOLINK AC1200 Mesh網狀路由器系統[鑫部落真開箱]



小資 mesh 也有驚人表現 高CP超實用!



本次要開箱評測「TOTOLINK T6 AC1200 Mesh網狀WiFi路由器系統」,它是台灣吉翁電子的最新實用版 mesh 網狀路由器新品。



先說一個最重要的感想,我原先對 T6 2入套餐沒有很高的期待,但實測後完全改觀,對 T6 的表現感到超滿意!



如果你厭倦家裡 Wifi 老是收訊不良,或存在莫名斷訊、lag 卡頓問題,這一篇將透過實測方法提供一些解答!



2022 最新推薦 TOTOLINK T8 Mesh推薦4台開箱評價評測 3+1 性能大躍進

HOT 特別推薦 TOTOLINK T6 Mesh 後篇 -  T6 * 3 mesh  3 台版 T6 mesh 實測!



2022/5/2 更新



(1)TOTOLINK T6 已支援 1 主 3 從,Mesh 內最多 4 台)。

(2)若將 T6 升級至官網最新版本),則支援有線回程 (Ethernet Backhaul)。(firmware: T6 AC1200 Mesh網狀路由器系統 V4.1.9cu.5241_B20210923)

(3) T6 與 TOTOLINK T8 最主要差異,是 T8 的 WAN/LAN 為全 Gigabit & 晶片不一樣。



為方便各位讀者檢索閱讀,本文將分成多個部份說明 (現在支援文章內跳躍,請點擊目錄小標直接切換段落/Part):



[目錄,請點擊]

#1 開箱與配件

#2 TOTOLINK T6 Mesh 網狀路由器設計細節

#3 T6 Mesh 應用概要

#4 硬體基本安裝 & 第一次開機

#5 現有網路問題分析

#6 手機版網頁介面

#7 基本設定

#8 其他選單設定

#9 頻道、訊號與速度之升級前後比較

#f 心得與感想







#1 開箱與配件

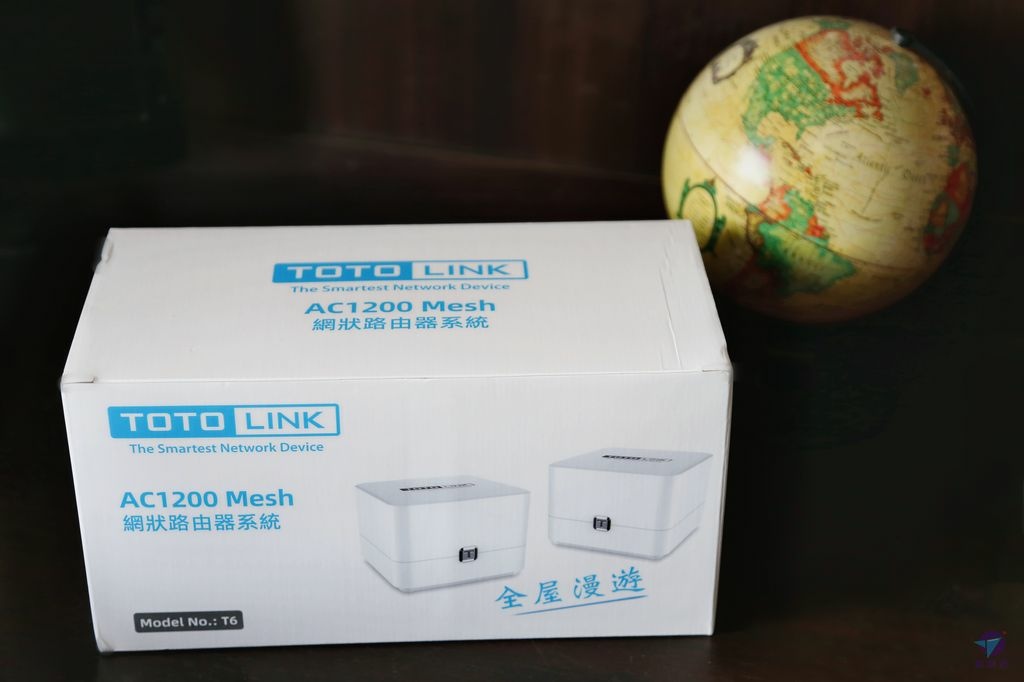

三主色為白色、水藍、黑,屬於 TOTOTLINK 最新一代的簡明設計風格



Pixnet-1030-01 IMG_3718pv_结果.JPG

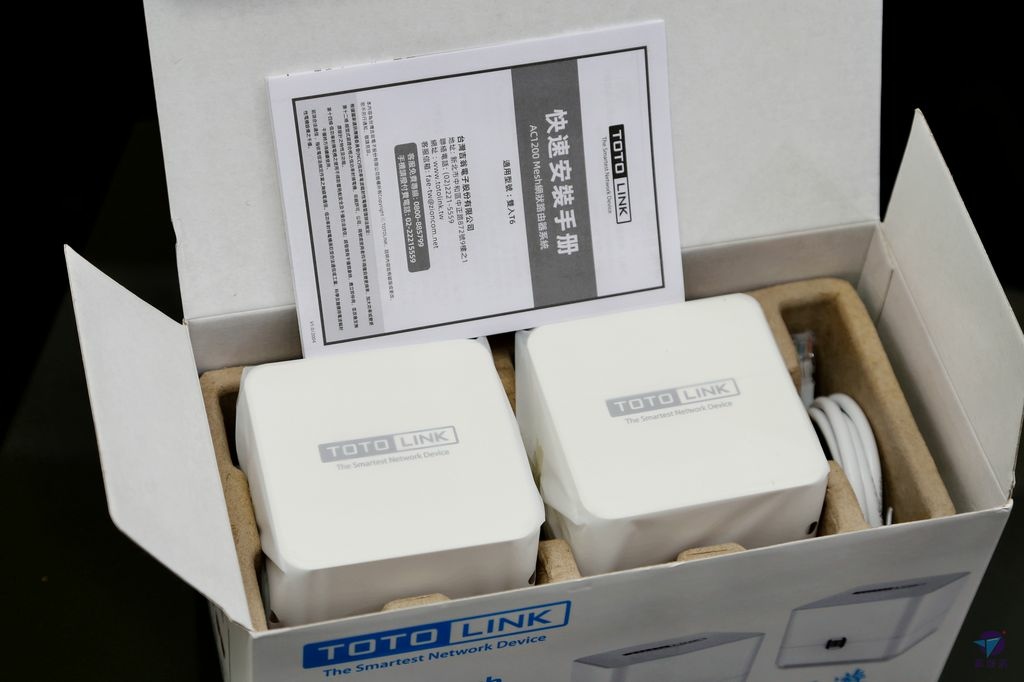

一箱有兩個 T6,產品最大賣點為全屋漫遊



Pixnet-1030-02 IMG_3728pv_结果.JPG

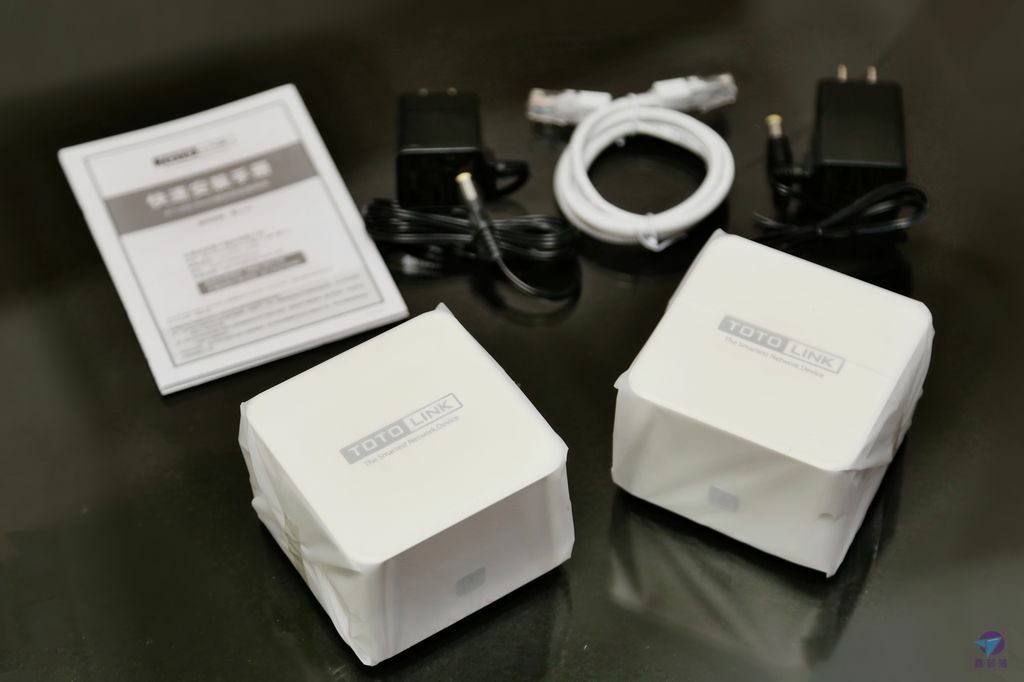

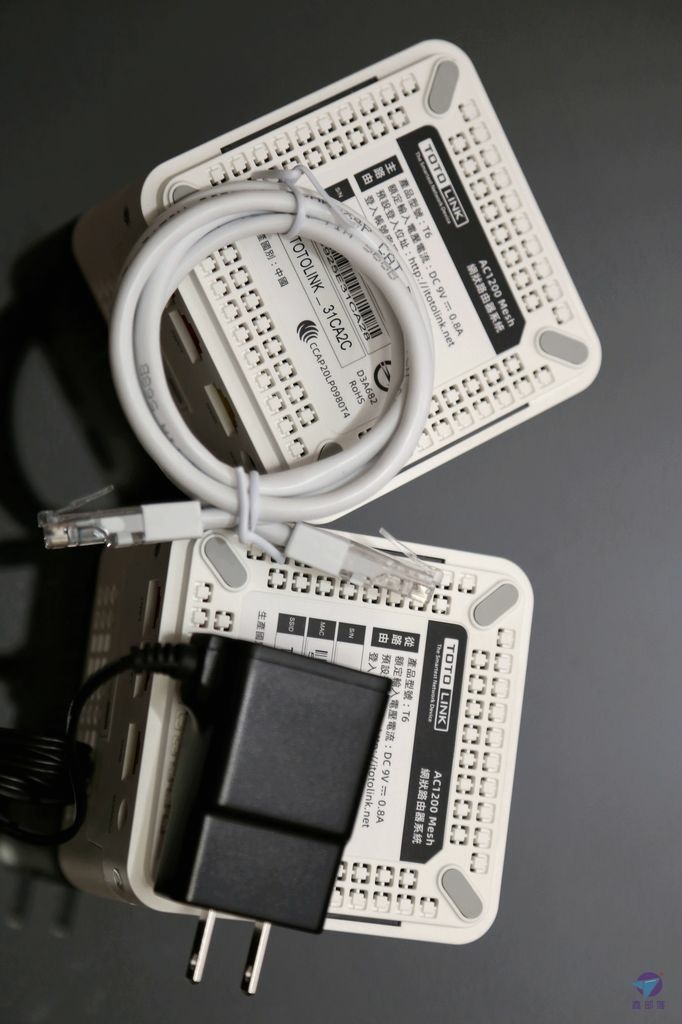

包裝內容:

(1)T6 無線 Mesh 網狀路由器 * 2

(2)外接式 AC 變壓器 * 2輸出規格 DC 9V/0.8A

(3)網路線 * 1

(4)快速安裝手冊 * 1



Pixnet-1030-03 IMG_3731pv_结果.JPG

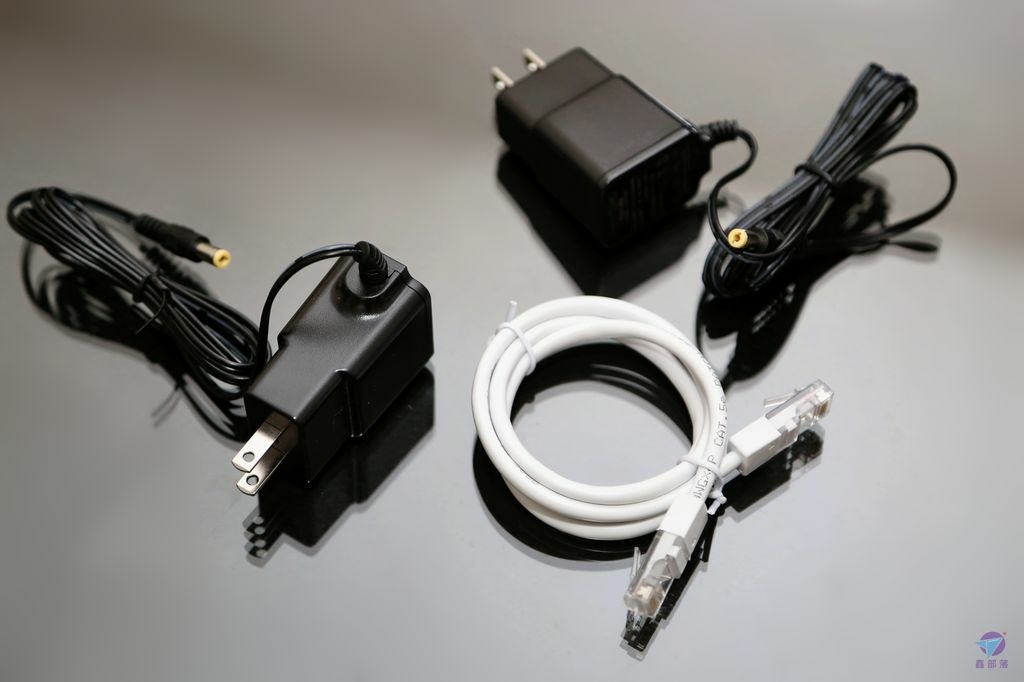

此變壓器之電壓/功率規格 & 接頭都與 TOTOLINK A700R 的一模一樣



請注意,TOTOLINK 的機器有分 12V 與 9V。為防止誤用,最好就是搭配箱內附屬變壓器



Pixnet-1030-04 IMG_3743pv_结果.JPG

(返回文章最開頭之索引區,請點擊)







#2 TOTOLINK T6 Mesh 網狀路由器設計細節

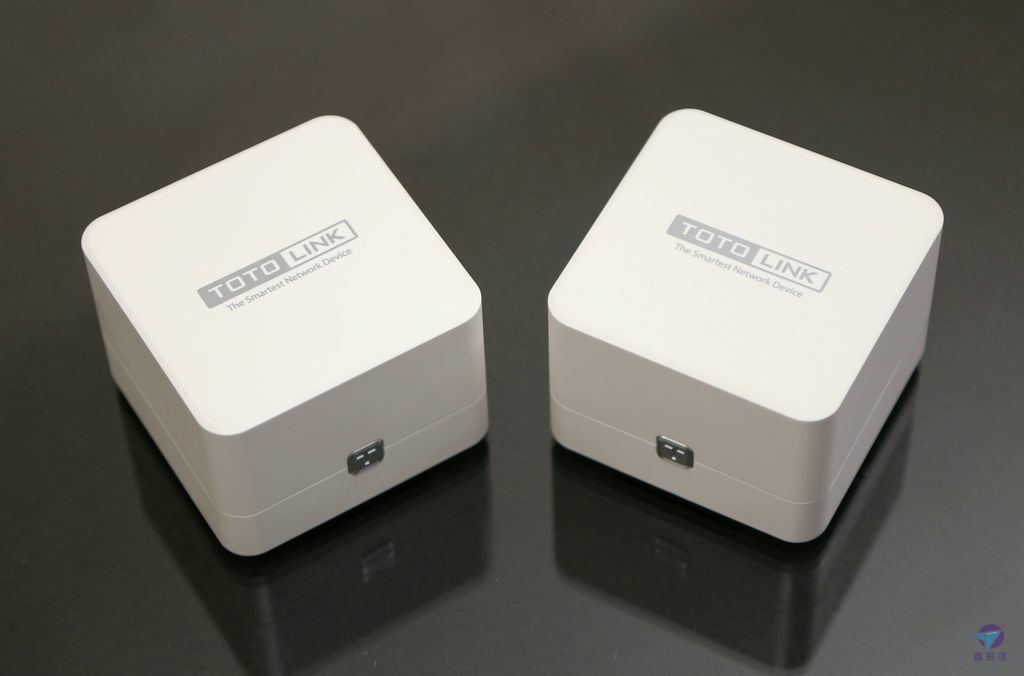

外觀是白色的小方塊,尺寸 9 *  9 * 6 cm



Pixnet-1030-05 IMG_3736pv_结果.JPG

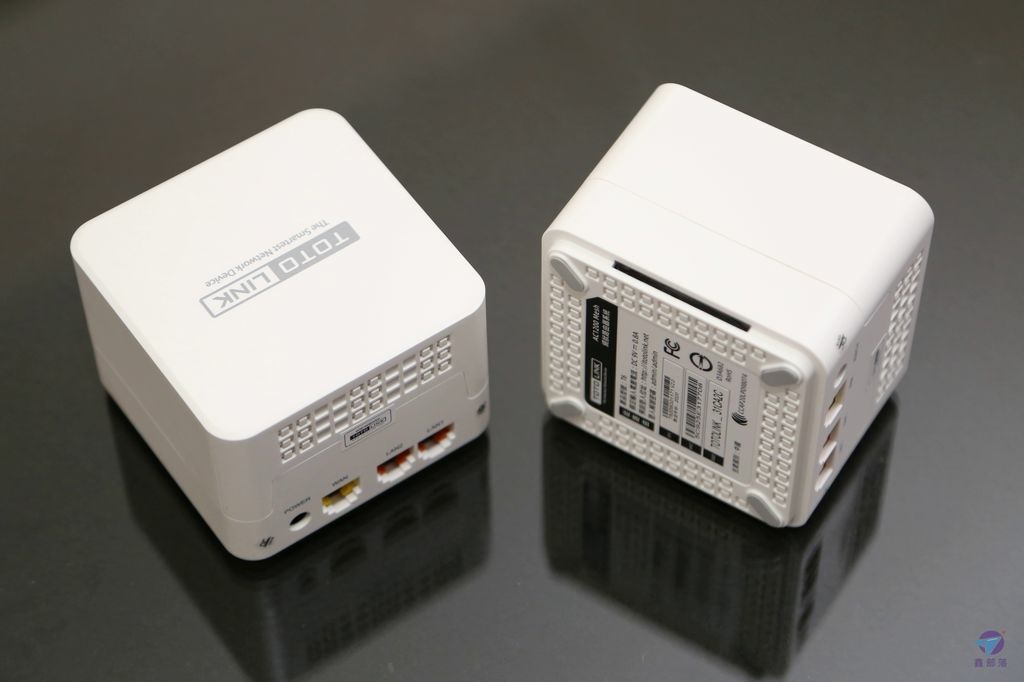

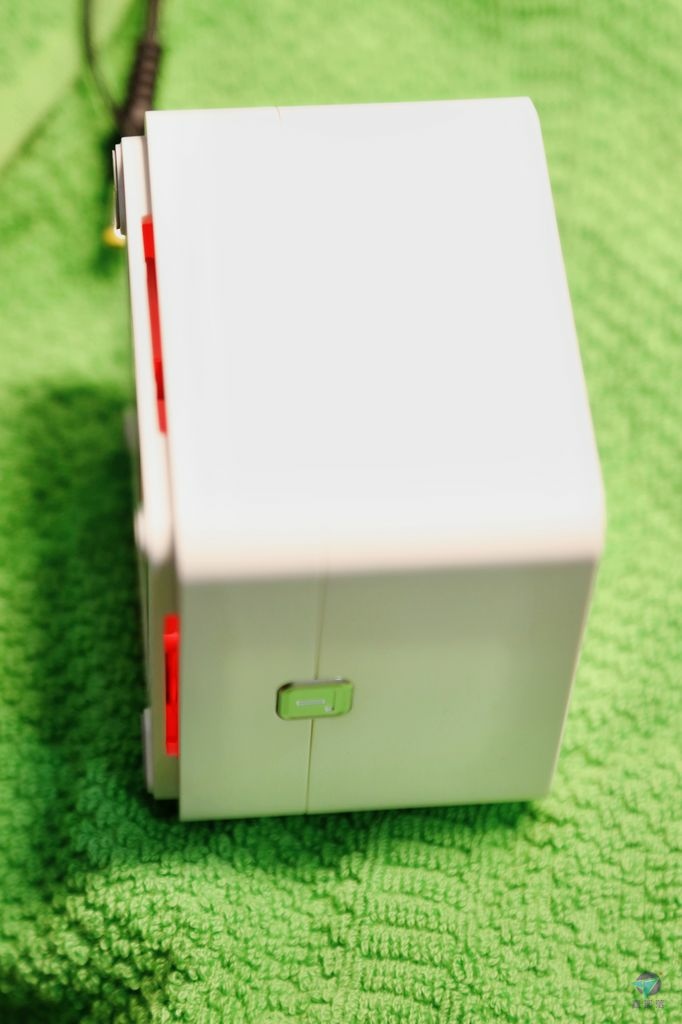

T6 有 4 面是密封式設計,只有後面與底部有散熱孔



Pixnet-1030-06 IMG_3737pv_结果.JPG

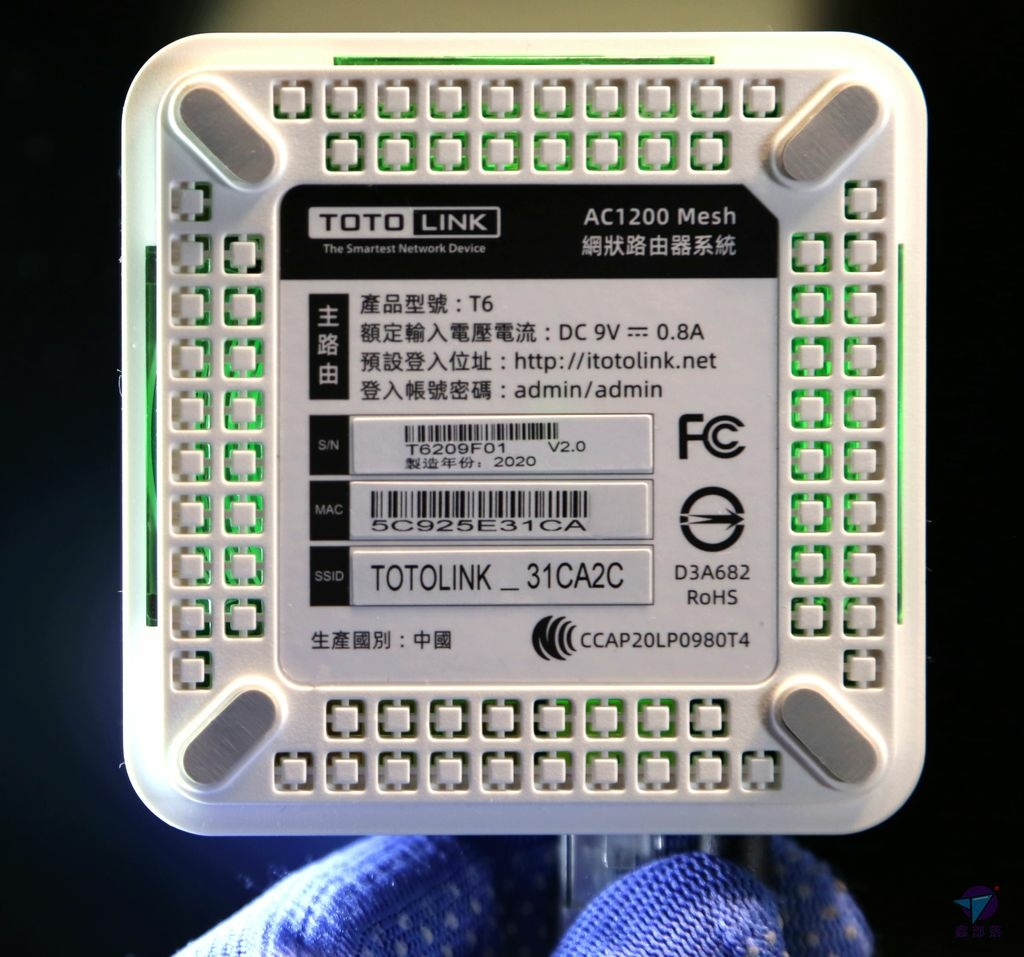

T6 出廠時已幫客戶先配對好,可分:

(1)主路由器 (上面這部)

(2)從路由器 (下面這部)



辦認方法是看機器底部 TOTOLINK logo 下方的印刷字樣。(註:  主路由及從路由之硬體與韌體是完全相同的,只是出廠先配對完成了,沒必要不需要去改變)



此外,本機預設 SSID 在貼紙最下方處。



Pixnet-1030-07 IMG_3748pv_结果.JPG

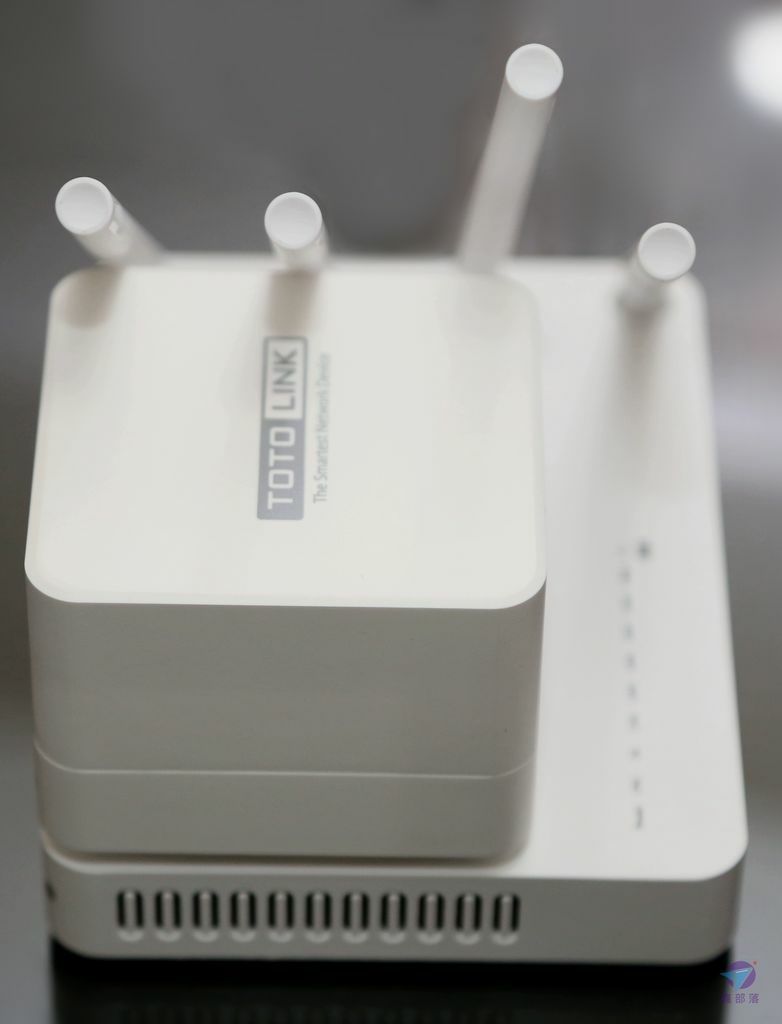

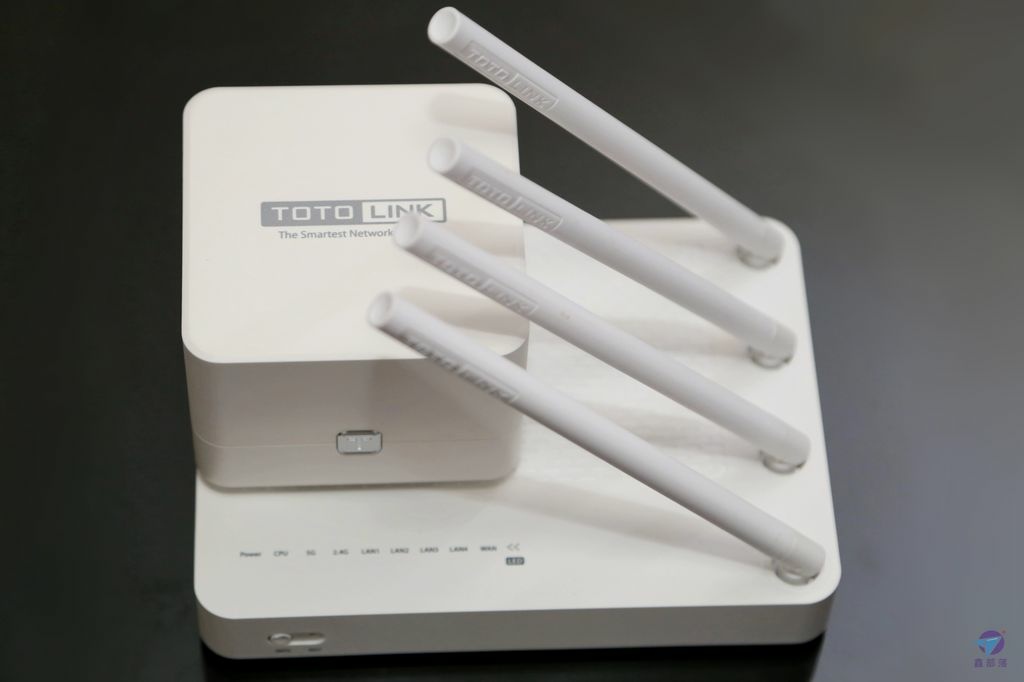

與 TOTOLINK A700R 疊疊樂。



Pixnet-1030-08 IMG_3738pv_结果.JPG



兩者主硬體規格十分類似。



Pixnet-1030-09 IMG_3742pv_结果.JPG

(返回文章最開頭之索引區,請點擊)







#3 T6 Mesh 應用概要

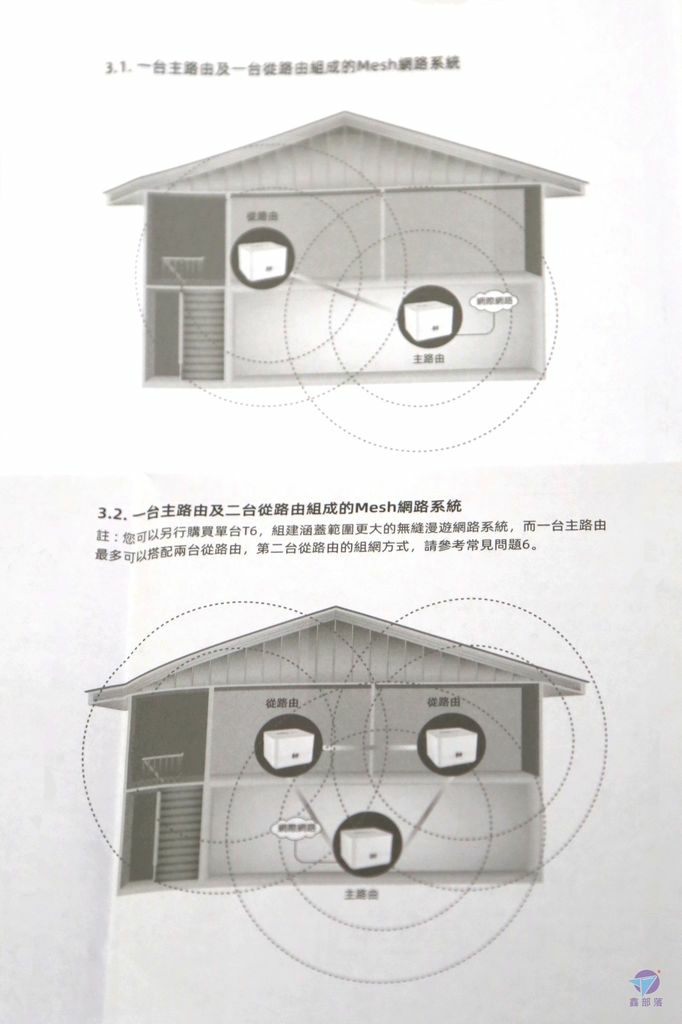

T6 的應用架構可提供 2 台式 mesh 或 3 台式 mesh:



(1)2 台式 mesh: 1 主路由器 + 1 從路由器,就是本次的 2 入套餐組。

(2)3 台式 mesh: 1 主路由器 + 2 從路由器,需要另外加購一部 T6。



導入 Mesh 網狀路由器系統後,對家人的最大好處,就是一個 Wi-fi SSID 便可全家走透透,不再需要人工切換T6 會幫你找信號最強的做自動連線,實現無縫漫遊的便利性



主路由器最好能靠近 ISP 寬頻路由器,例如中華電信 HiNet 小烏龜,方便你連接 T6 的 WAN 埠。



小密技從路由器的最佳擺放地點會受到坪數、上下樓層、水泥/磚牆與 AC 插座位置......之影響。基本上是概抓樓面的 1/2 距離,再進行微調。建議先買 2 入套餐組,視實際情況再決定是否擴充第三台



Pixnet-1030-10 IMG_3752pv_结果.JPG

(返回文章最開頭之索引區,請點擊)







#4 硬體基本安裝 & 第一次開機

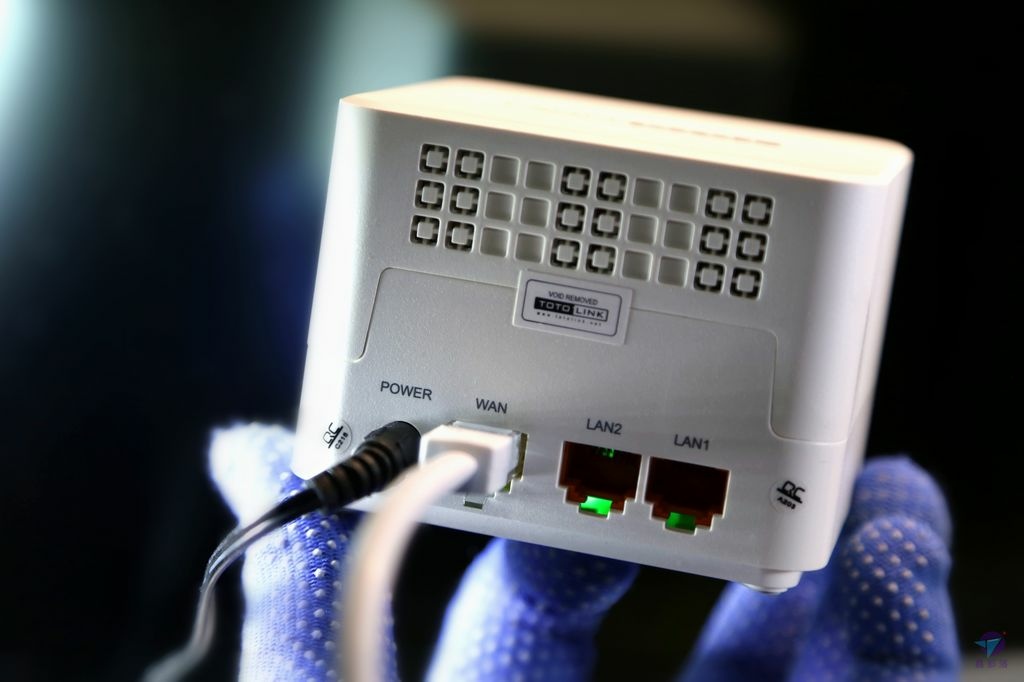

先插好原廠變壓器,再把附屬白網路線插上 WAN port (黃色)白網路線另一頭應連接 ISP 寬頻路由器的 LAN Port,例如 HiNet 光世代的小烏龜



T6 網路埠之配置:

(1)主路由器為 WAN 埠 * 1 + LAN 埠 * 2LAN1 同時兼具 MOD 埠功能,可選擇開啟或關閉

(2)從路由器會被視為 LAN 埠 * 3



硬體基本安裝相當容易!



Pixnet-1030-11 IMG_3796pv_结果.JPG



LED 指示燈位於底部,位置頗為低調,但 4 邊皆可見



指示燈藉由紅、綠、橘變色並搭配常亮與閃爍,共可呈現 6 種狀態,手冊上皆有詳細說明



Pixnet-1030-12 IMG_3754pv_结果.JPG

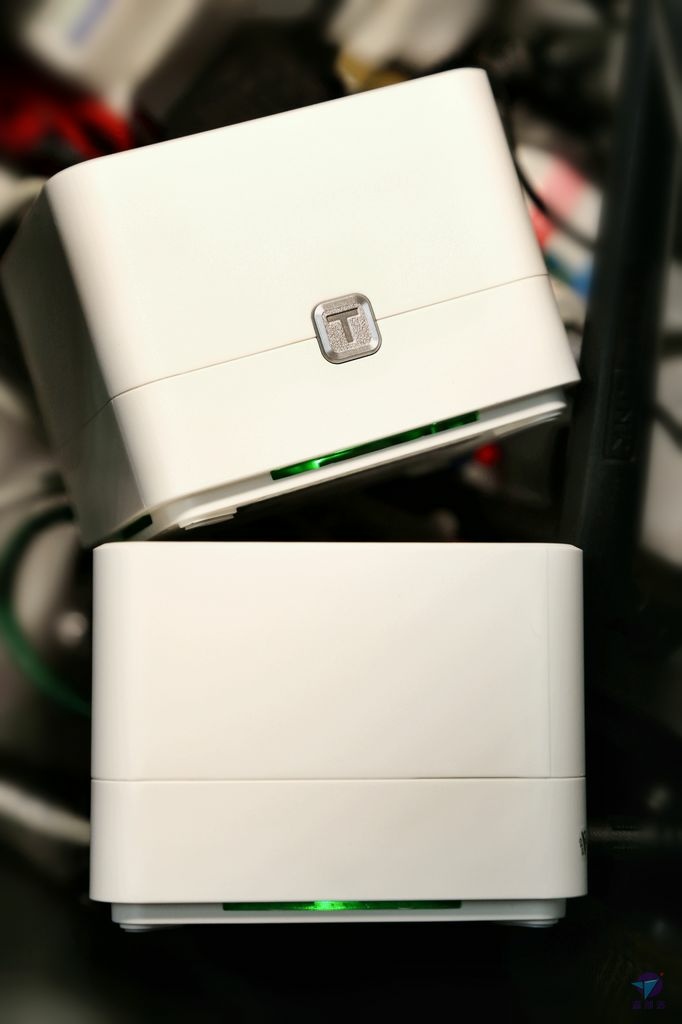

正面銀鉻色 T 字鍵,具備 2 種功能:



(A)Reset,供電狀態下,長按 8-10 秒以上便可執行重置,機器將恢復出廠狀態

(B)長按 2 秒後鬆開,將啟動 Mesh 組網模式。(組網時間約 2 分鐘)



以上先有個印象就好,基本上 TOTOLINK T6 2入組買來立即可用,目前我還沒用過以上T 字鍵功能。



Pixnet-1030-13 IMG_3797pv_结果.JPG



底部特寫



Web 管理介面 192.168.0.1 或 itotolink.net,預設登入密碼 admin



Pixnet-1030-14 IMG_3798pv_结果.JPG



小密技,燈號只要記住以下兩大重點便可:



(1)主路由器綠燈慢閃 (呼吸燈)

(2)從路由器之綠燈常亮



以上狀態就表示 T6 Mesh 已連線完成並運作正常!



Pixnet-1030-15 IMG_3757pv_结果.JPG

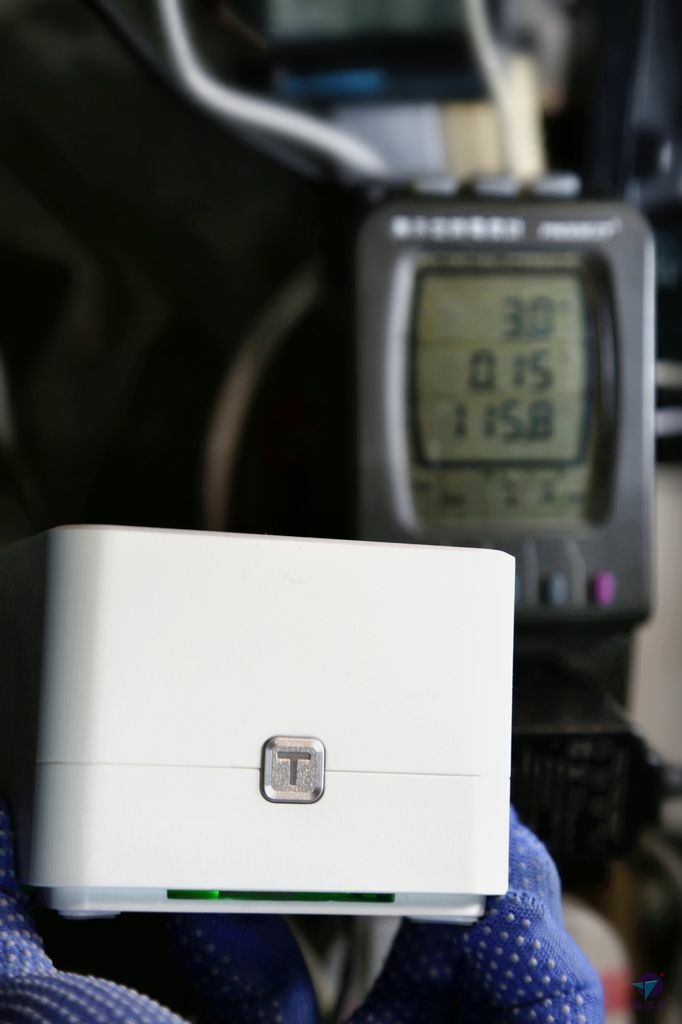

單台 T6 耗電相當低,一般工作狀態大約 3.5W 上下



手機跑網路測速 Speedtest 時,最高會跑到 4.7W 左右



Pixnet-1030-16 IMG_3801pv_结果.JPG

(返回文章最開頭之索引區,請點擊)







 #5 現有網路問題分析



近期發現 2 個網路異常現象:



(1)掃地機器人經常有錯誤訊息,時好時壞

(2)網路攝影鏡頭連線緩慢或連不上,亦常常無法開啟高解析度模式



Pixnet-1030-18 Screenshot_20210121-193314441_结果.jpg

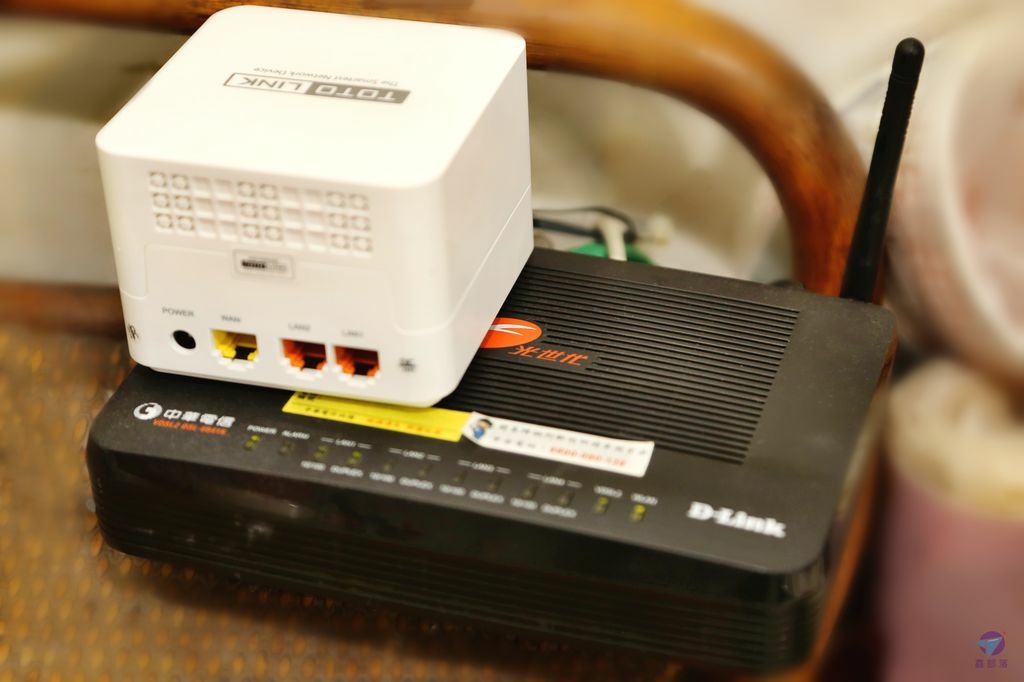

此樓層的 3C 裝置原本都是連接到中華電信寬頻路由器為主 - 即 D-Link DSL-6641K (俗稱 "HiNet 小烏龜" )



報修後換了一台同款機器,不過 WiFi 的效果依然不佳,OOKLA Speedtest 速度實測相當悽慘



其實無法太苛責,畢竟它是 2014 年的單天線老爺機支援舊式 802.11g (Wi-Fi 3),速度到頂為 54 Mbit/s。



請教過中華電信,客服說此機 WiFi 是免費贈送的,所以不提供任何升級/換機服務。



Pixnet-1030-17 IMG_3803pv_结果.JPG

(返回文章最開頭之索引區,請點擊)







#6 手機版網頁介面與選單架構

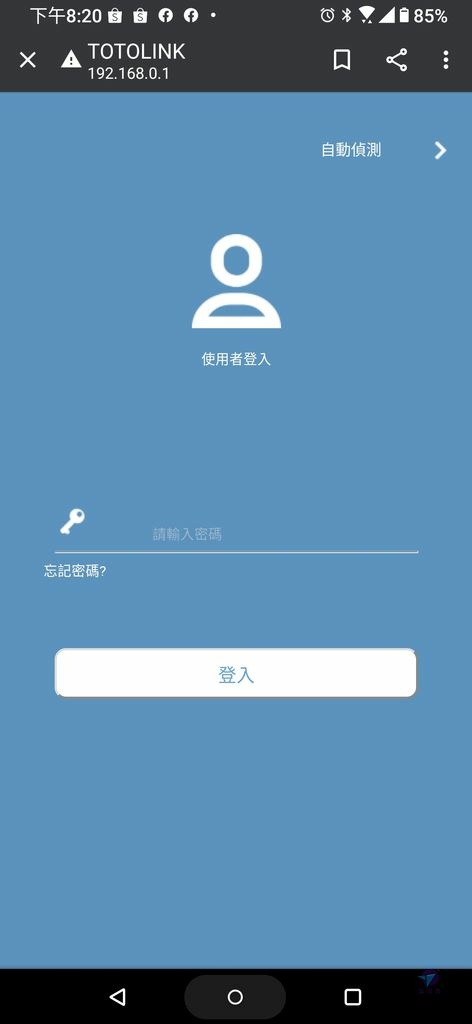

可開網頁的電腦或手機......都可進 TOTOLINK T6 管理介面。



用網路線讓 PC 連接主路由器 LAN 埠,再開啟網頁 http://192.168.0.1 或 http://itotolink.net/。預設登入密碼 admin



若透過無線連接,則需要先連 T6 的 Wi-Fi 再進網頁。此時請參考機器底部 SSID,TOTOLINK_******



Pixnet-1030-19 Screenshot_20210121-202013935_结果.jpg

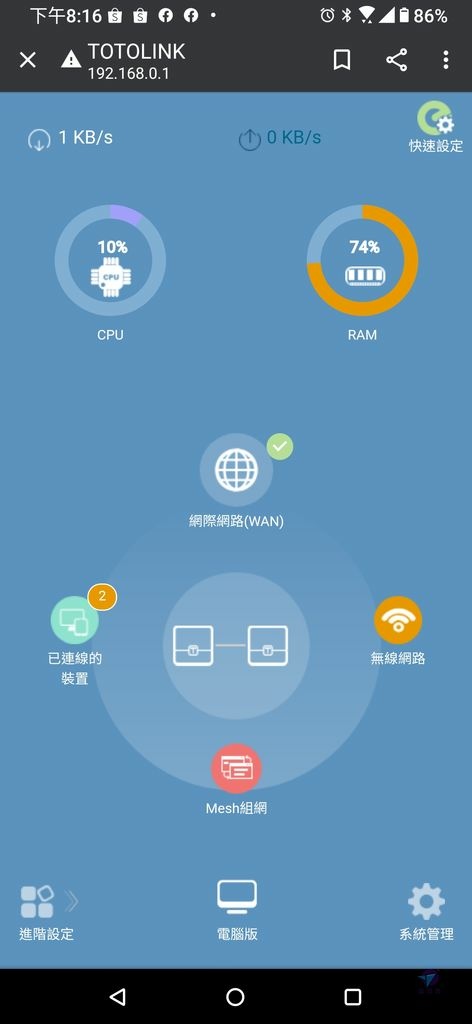

登入後的首頁



它是系統狀態兼主選單頁面上可以看狀態 (CPU %,RAM %......),多數圖示亦可以直接被點擊執行。例如快速設定、已連線的裝置、網際網路、進階設定......。



Pixnet-1030-20 Screenshot_20210121-201637956_结果.jpg

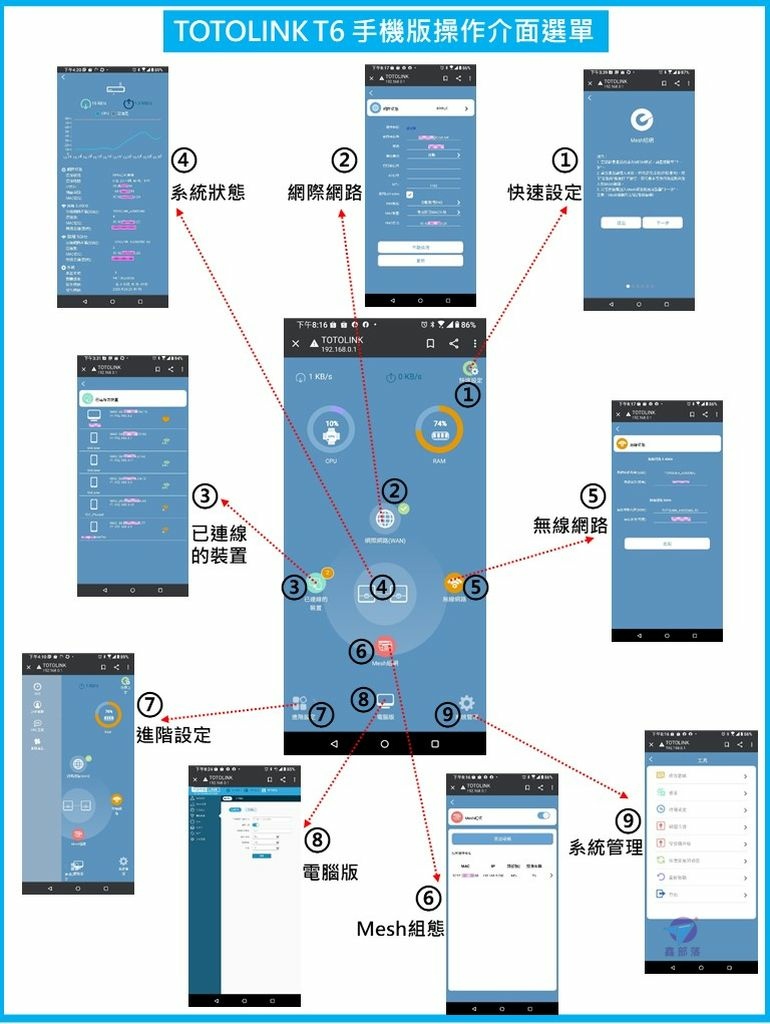

以下是手機版網頁介面的選單架構,包括:



①快速設定。
②網際網路。
③已連線的裝置。
④系統狀態。
⑤無線網路。
⑥Mesh組態。
⑦進階設定。
⑧電腦版。
⑨系統管理。



Pixnet-1030-21 totolink t6 speed_结果.jpg

(返回文章最開頭之索引區,請點擊)







#7 基本設定

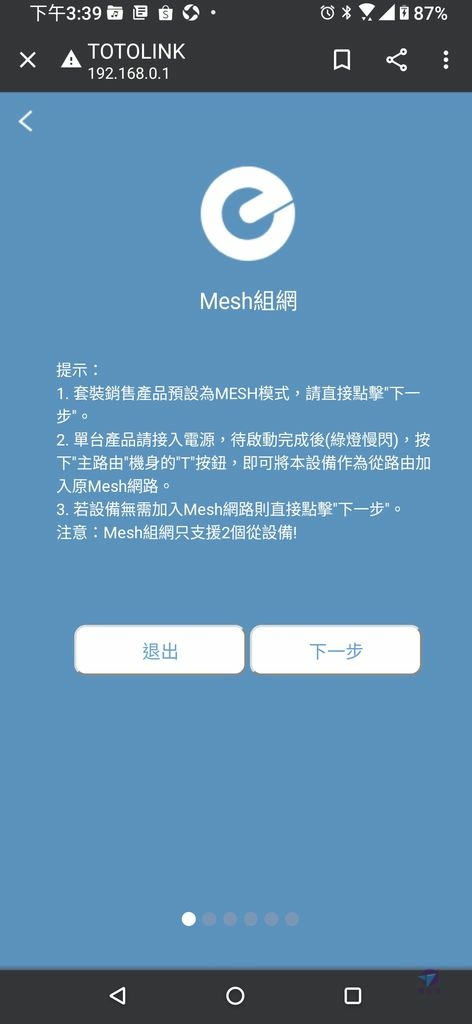

要讓 T6 Mesh 能真正動起來,請做以下動作二選一:



(A)做 ①快速設定 。

(B)做 ②網際網路 + ⑤無線網路。



快速設定會透過頁面引導用戶一步步做,其實也會完成 ②網際網路 & ⑤無線網路之設定。



此設定十分簡單易懂,推薦給第一次接觸 TOTOLINK 的用戶!



若有第 3 台 T6 欲加入 mesh,也可用本功能。



Pixnet-1030-22 Screenshot_20210130-153919741_结果.jpg

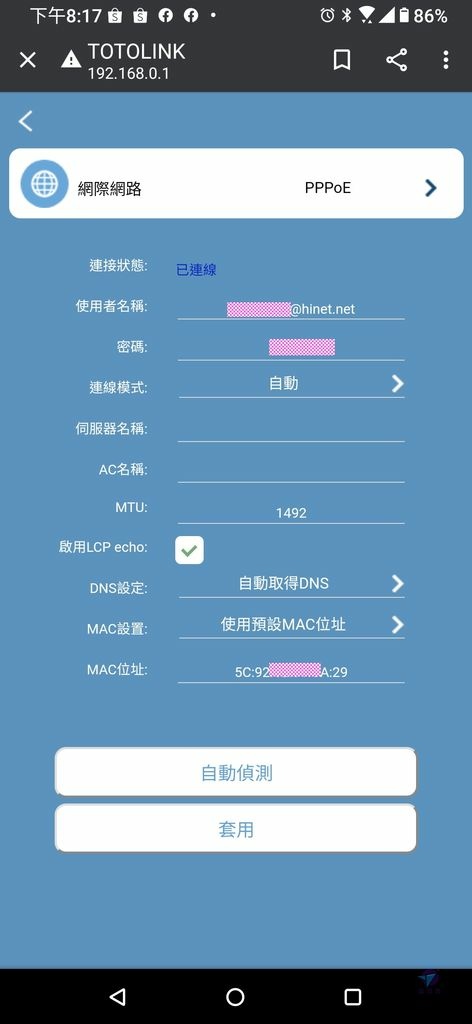

網際網路頁面是用來設定 WAN 的部份,例如 HiNet 的 PPPoE。



光世代用戶只要通過申請,還可透過 ID 決定浮動/動態 ip (@hinet.net) 或固定 ip (@ip.hinet.net)



Pixnet-1030-23 Screenshot_20210121-201712464_结果.jpg

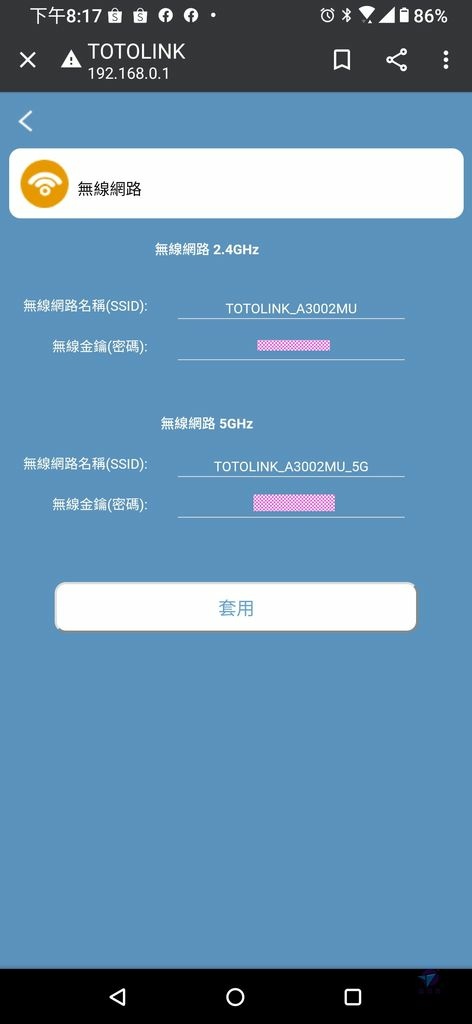

無線網路頁面,則是設定 Wi-Fi 部份。



這台是 AC1200 規格,2.4GHz 與 5GHz 都需要設定。



小密技,如果你準備用 T6 去取代舊有路由器,兩組 SSID 與密碼都請用原有的,這樣就可以無痛升級。意思說換 T6 後,手機或筆電都可以直接上網,無須更改它們的設定。



不論你是透過 ①快速設定或 ②網際網路 + ⑤無線網路,做完後,T6 Mesh 已經可以正式工作了!



Pixnet-1030-24 Screenshot_20210121-201723470_结果.jpg

(返回文章最開頭之索引區,請點擊)







 #8 其他選單設定

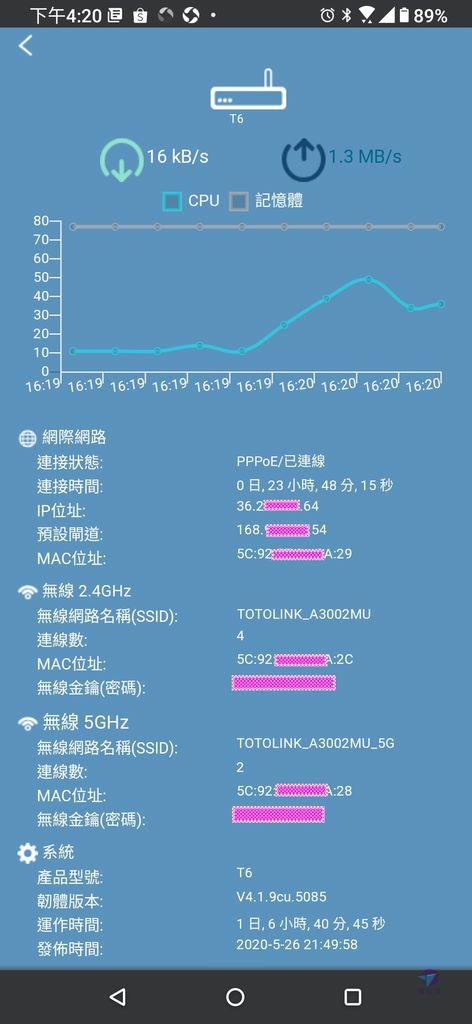

此頁面是系統狀態兼主選單,資訊會隨傳輸量而改變。



例如測試 Speedtest app 時,下上傳資料、CPU %......,數字都會跳動。



Pixnet-1030-27 Screenshot_20210130-153114997_结果.jpg



點擊首頁中的 ④系統狀態 (雙 T6 圖示) ,可看更詳細的訊息。



Pixnet-1030-26 Screenshot_20210130-162023873_结果.jpg

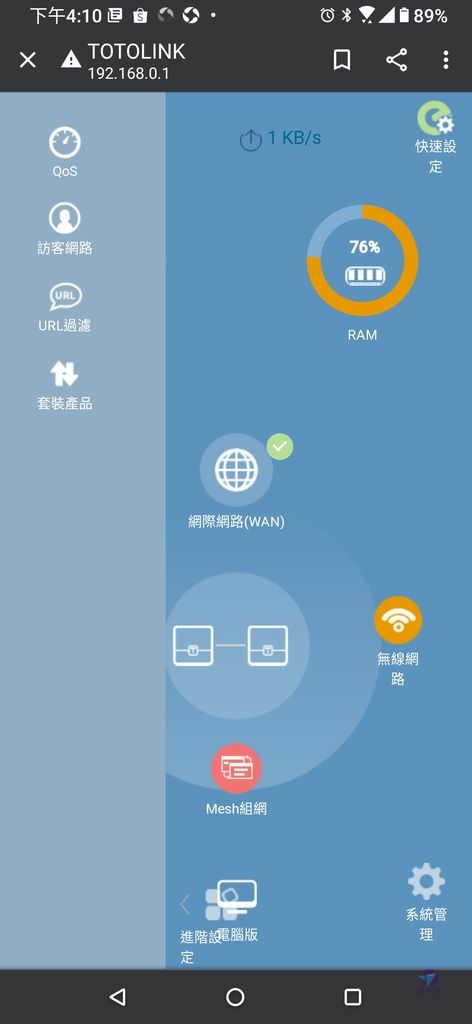

⑦進階設定頁面,它有 4 個進階功能,包括 QoS、訪客網路、URL過濾與套裝產品(解除主從綁定)。



Pixnet-1030-28 Screenshot_20210130-161040605_结果.jpg

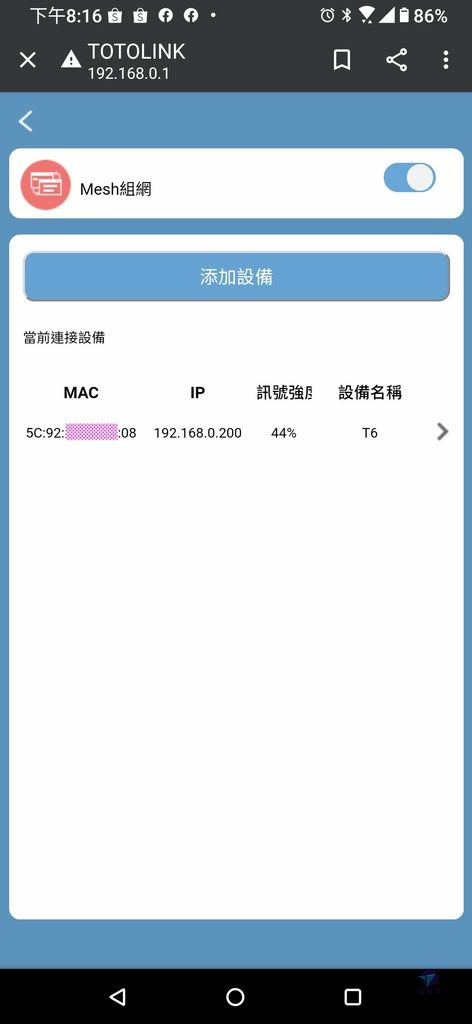

⑥Mesh組態。若有第 3 台 T6 要準備添加到 Mesh 系統,可透過本功能。



Pixnet-1030-25 Screenshot_20210121-201650124_结果.jpg

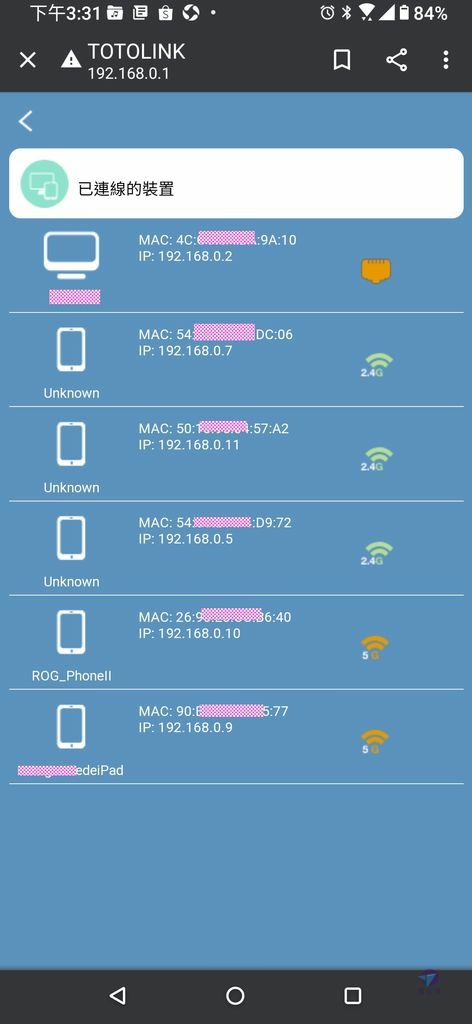

③已連線的裝置。此頁面主要是了解那些 3C 裝置連進 T6 裡,連線方式(透過 LAN 埠、2.4 GHz 或 5 GHz),以及它們的 ip (DHCP 分配)。



Pixnet-1030-30 Screenshot_20210130-153125842_结果.jpg

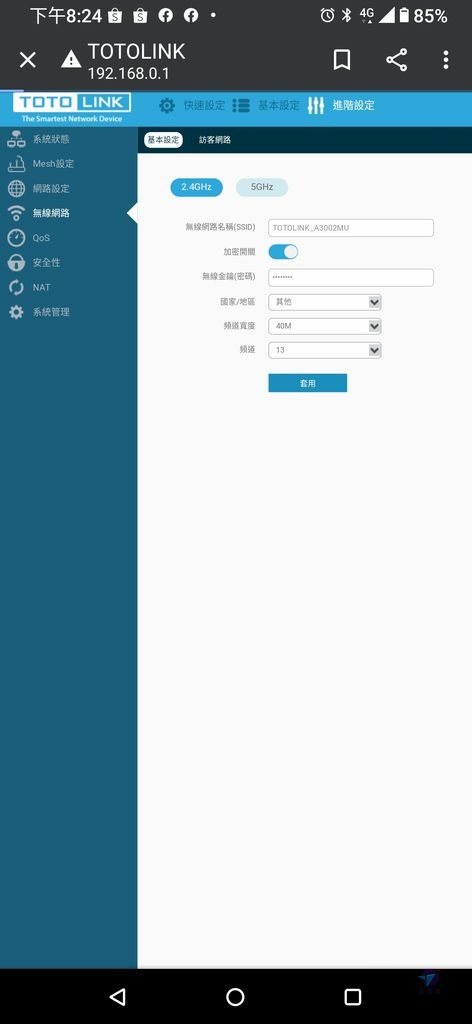

⑧電腦版頁面。萬一需要更多進階的設定功能,請切換至電腦版進行設定。例如 Wi-Fi 頻道調整,只在電腦版中可做。



手機版是 TOTOLINK 針對一般大眾,或不太會使用電腦的用戶而開發。此版為了簡化介面與操作,僅提供最常用的功能設定,刻意降低了難度。



Pixnet-1030-31 Screenshot_20210121-202425202_结果.jpg

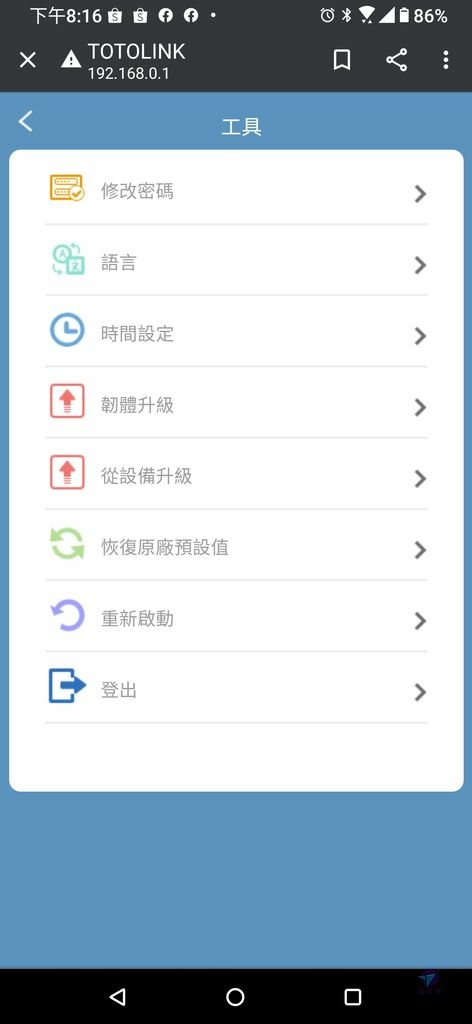

⑨系統管理。提供 7 項工具,包括語言、韌體升級、恢復原廠值......,登出也在這裡。



Pixnet-1030-32 Screenshot_20210121-201614424_结果.jpg

(返回文章最開頭之索引區,請點擊)







#9 頻道、訊號與速度之升級前後比較

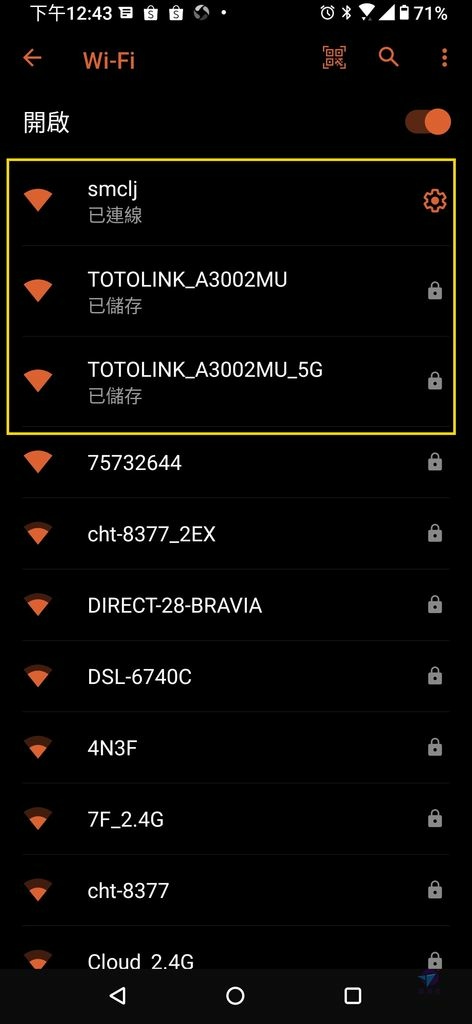

兩台 T6 就位手機已經可以抓到 Wi-Fi 信號了



(1)smclj 是D-Link DSL-6641K 的 802.11g (WiFi 3),速度最高為 54 Mbit/s。

(2)TOTOLINK_A3002MU,為 T6 的 2.4GHz Wi-Fi,支援 802.11n,最高速度 300 Mbps。

(3)TOTOLINK_A3002MU,為 T6 的 5GHz Wi-Fi,支援 802.11ac,最高速度 867 Mbps。



T6 的總傳輸量 = 300 Mbps + 867 Mbps = 1167,取接近值 = 1200 (Mbps)。加上它的 Wi-Fi 協定支援 802.11ac (Wifi 5),所以名稱被冠上 AC1200 之代號。



Pixnet-1030-33 Screenshot_20210129-124330805_结果.jpg

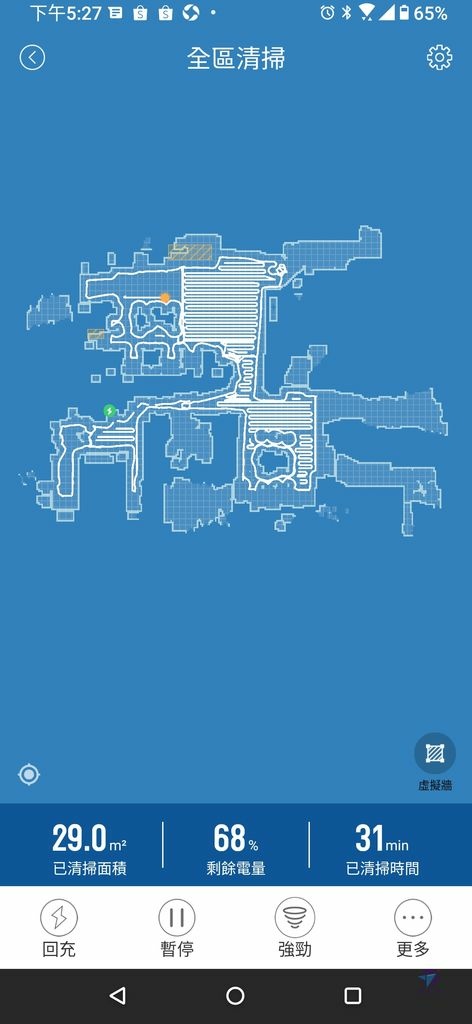

讓掃地機器人試跑,發現 App 路線回報順暢,穩定度變好了



原來如此,這才是正常的 Wi-Fi 通訊應有表現!



Pixnet-1030-34 Screenshot_20210129-172725179_结果.jpg

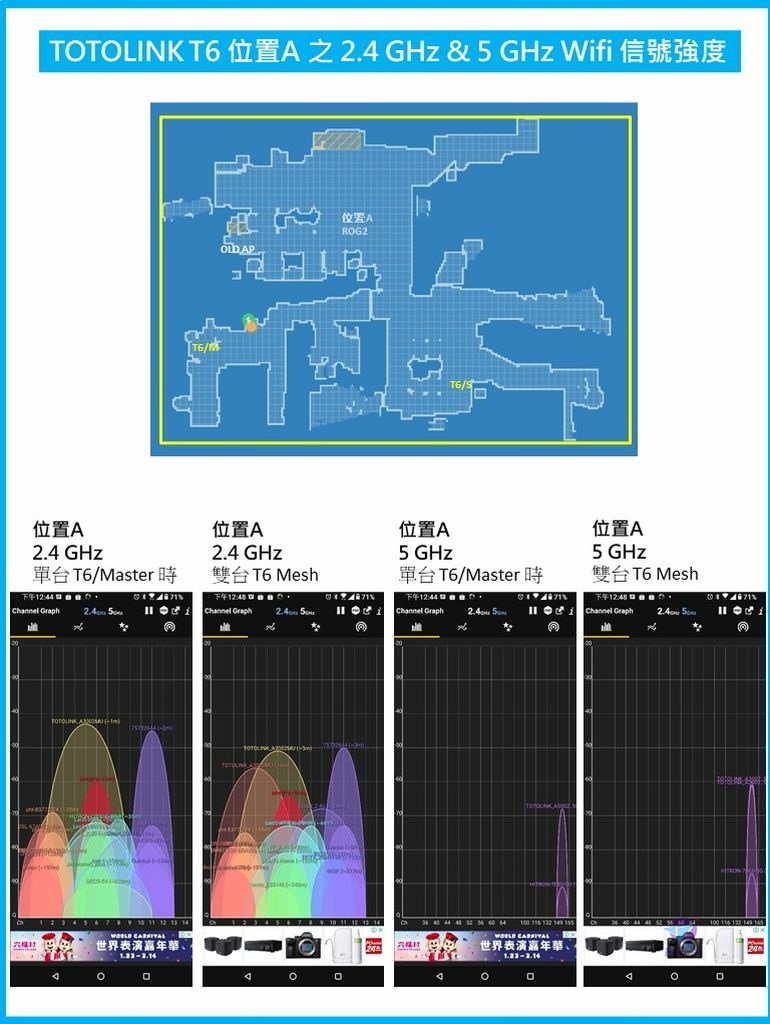

用數據驗證,先比較一下樓面地圖位置 A (接近屋子中心)之 Wi-Fi 收訊情況,包括 2.4 GHz 與 5 GHz

(1)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + 壹台 T6 (無 Mesh, 第 2 台還未連線)。

(2)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + T6 Mesh。

(3)5 GHz,單台 T6 (無 Mesh)。(註:小烏龜無 5 GHz)。

(4)5 GHz,T6 Mesh。(註:小烏龜無 5 GHz)。



Pixnet-1030-35 投影片1_结果.JPG



共通測試條件:



(a)搭配測試的華碩 Asus ROG Phone II 電競智慧型手機可支援 802.11a/b/g/n/ac (Wifi 5)。其 5 GHz 最大速度 為 866 Mbps,2.4 GHz 則是 400 Mbps



(b)Internet 速度為 HiNet 光時代之下載 60/上傳 20 方案 (Mbps)。



(c)測試軟體為手機的 Ookla Speedtest。



這三項測試條件以下皆同。



T2 Mesh 模式之下,位置 A 之 5 GHz 表現最好,接近滿速。2.4 GHz 次之。



位置 A 之 HiNet 寬頻路由器(小烏龜),Wi-Fi 表現明顯落後,而且它的距離最近



此處,我們看到新技術確實存在優勢! Wi-fi 5 的 Beamforming 波束成型智慧型天線技術,會讓波束追蹤行動電話或筆電或 3C 裝置。其訊號集中且強大所以測試速字漂亮許多。



Pixnet-1030-36 投影片2_结果.JPG

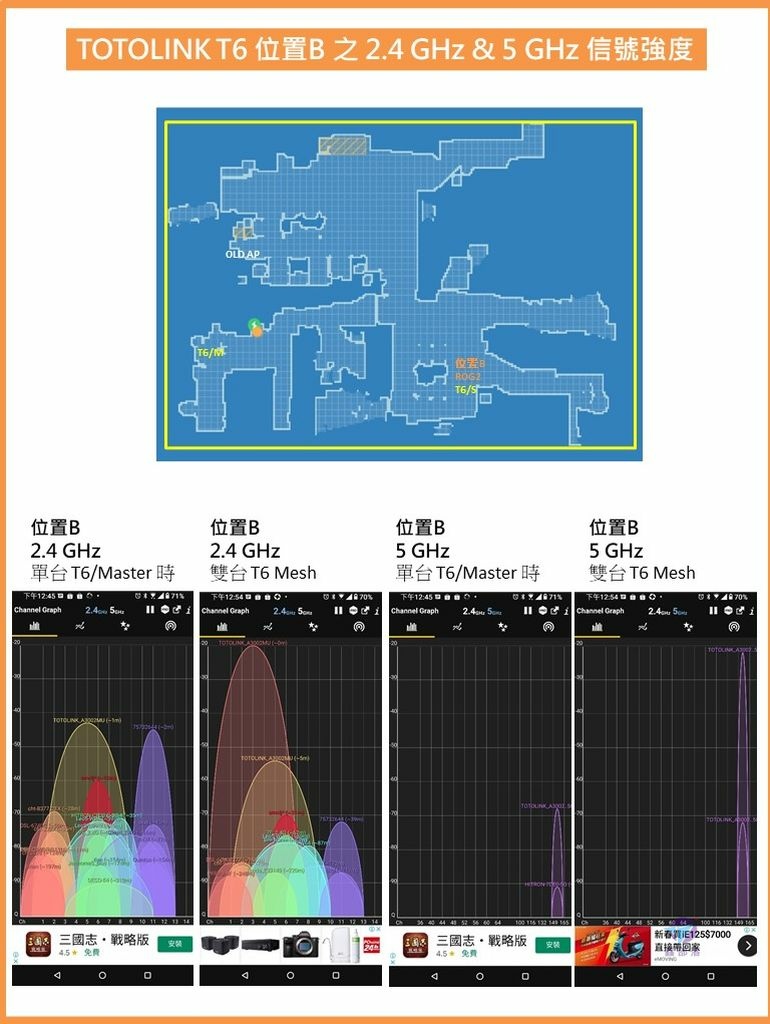

樓面地圖位置 B 之 Wi-Fi 收訊情況,包括 2.4 GHz 與 5 GHz

(1)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + 單台 T6 (無 Mesh)。

(2)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + T6 Mesh。

(3)5 GHz,單台 T6 (無 Mesh)。(註:小烏龜無 5 GHz)。

(4)5 GHz,T6 Mesh。(註:小烏龜無 5 GHz)。



小密技位置 B 是從路由器的擺放地點 。他的燈號為長亮綠色,表示 T6 對 T6 之信號還不錯。萬一你看到恆亮橘燈,表示從路由器傳輸可用但品質不佳,請考慮更換擺放位置。



Pixnet-1030-37 投影片3_结果.JPG



雙台 T2 Mesh 之下,位置 B 之 5 GHz 依然領先最好,對 Internet 接近滿檔 。2.4 GHz 也表現不俗。



位置 B 之 HiNet 寬頻路由器(小烏龜),表現不理想



Pixnet-1030-38 投影片4_结果.JPG

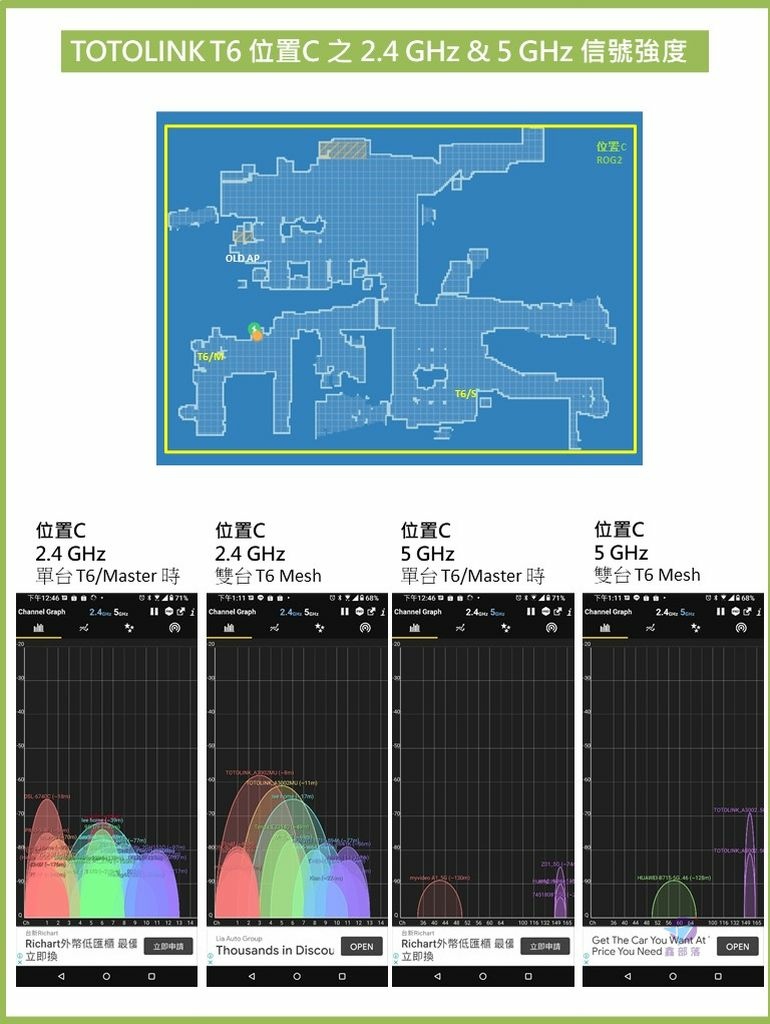

樓面地圖位置 C 之 Wi-Fi 收訊情況,包括 2.4 GHz 與 5 GHz。這是房子最偏遠角落,後陽台的智慧洗衣機擺放地點。(智慧洗衣機 = 支援 Wi-Fi,可遙控或回報洗衣完畢)

(1)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + 單台 T6 (無 Mesh)。

(2)2.4 GHz,HiNet 寬頻路由器(小烏龜) 內建 Wi-Fi + T6 Mesh。

(3)5 GHz,單台 T6 (無 Mesh)。(註:小烏龜無 5 GHz)。

(4)5 GHz,T6 Mesh。(註:小烏龜無 5 GHz)。



Pixnet-1030-39 投影片5_结果.JPG



T2 Mesh 之下,位置 C 之 5 GHz 表現不錯。2.4 GHz 則是上傳表現別優秀。



位置 C 之 HiNet 寬頻路由器(小烏龜)效率只剩個位數百分比,傳輸非常勉強



Pixnet-1030-40 投影片6_结果.JPG



(返回文章最開頭之索引區,請點擊)







#f 心得與感想



T6 定位屬於入門 Mesh 等級,所以沒有 Giga 埠、無翻牆 VPN Server (但有 VPN 透通)、亦無 USB不過 802.11ac 該有功能它都有,且具備 MOD 埠 (IPTV),對多數用戶來說,其實相當超值!



T6 內部是獨家 mesh 路由協定 (非 kvrs)。而且它是特調專用的,所以自家 T10 也不能互通,最多只能用 3 台 T6 構成自己的 mesh 網狀路由器。(kvrx  = 802.11k、802.11v、802.11r、802.11s,即 IEEE 802.11k – Neighbor Report、IEEE 802.11v – Wireless network management、IEEE 802.11r – Fast Transition Roaming、IEEE 802.11s – Mesh Networking)



不過 mesh 路由部份不用太擔心,實際使用 T6 mesh 運作良好,無斷訊或 lag,測速數字相當漂亮



若以光世代 60/20 Mbps 方案,測試結果顯示 Wi-Fi 5 (802.11ac) 對 Internet 已經可以用接近滿載速度運作,2.4 GHz 也相當不錯所以連網際網路方面,實際上 T6 是夠用的。 (註: 原廠建議: 光世代 100 Mbps 或以下方案亦可以勝任)



TOTOLINK T6 兩入組,即可構成實用 mesh 系統。以新台幣一千多元的價位而言,本產品 CP 值極高!



在覆蓋率方面,光兩台構成的 T6 Mesh 就相當令人驚豔,它沒有嚇唬人的大隻天線,但傳輸度表現不俗



TOTOLINK T6 簡單易用,照著指引做便可完成設定,無須深奧知識,可說是非技術用戶的升級救星!



我認為,若以樓層覆信號蓋率優先考慮,且想把預算充分發揮T6 Mesh 是很棒的選擇!
