HANLIN二軸雙軸穩定器開箱評測推薦評價HANLIN XY2 Gimble 漢麟科技專利設計 手機錄影雙軸穩定器 手持穩定器 上下俯仰角度 低視角輕鬆拍攝 流暢運鏡 自動平衡雙軸穩定 2 Axis Pitch Roll Yaw[真.開箱]



    現在想要錄影十分方便,因為手機就能支援,隨時隨地想錄就錄。然而,有些拍攝場合,手機錄影的品質並不理想。尤其當錄影者需要到處走動,或者變化高低角度之拍攝時,都將成為考驗。



這次要開箱的是「HANLIN XY2 手機錄影雙軸穩定器 」,由漢麟科技為 5.5" 以內的手機量身訂做。它專門用來改善手機錄影時,可能遇上的多種問題,包括影像不順暢或模糊、歪斜、抖動......。



為方便各位讀者檢索閱讀,文章分成  8 個小段落:



Part 1 - 開箱與配件
Part 2 - 設計細節
Part 3 - 開機與充電
Part 4 - 第一次使用(高低角度拍攝示範)
Part 5 - 調整注意事項
Part 6 - 開關擋到該怎麼辦?
Part 7 - 雙軸穩定示範
Part 8 - 特殊平衡處理





Part 1 - 開箱與配件

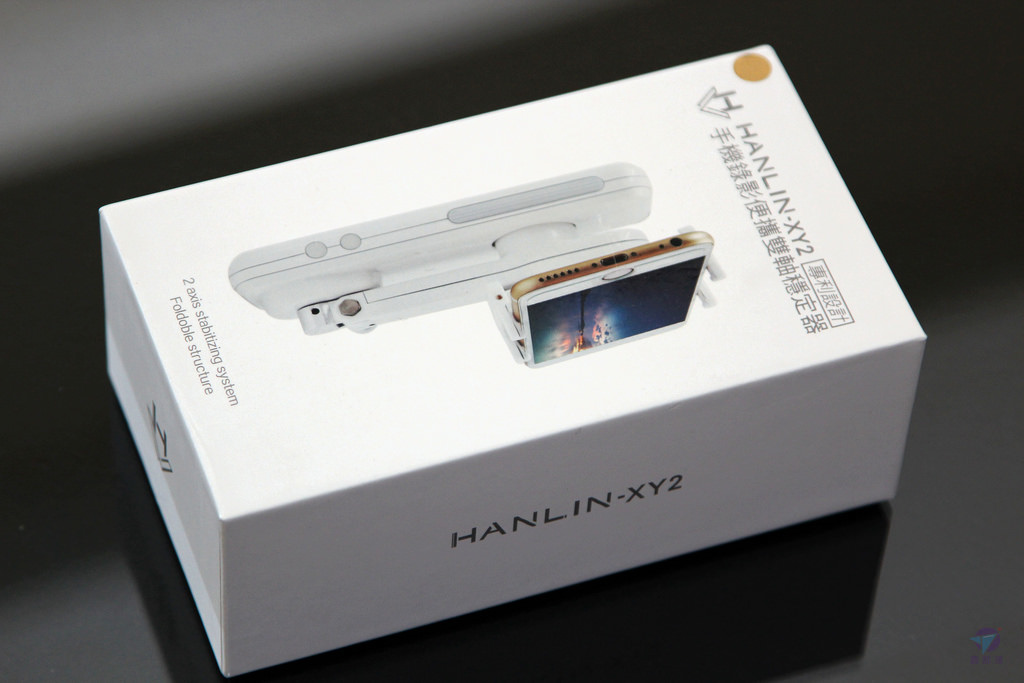

簡單明亮的包裝盒向 Apple 風格致敬的設計



(本文連結 Flickr 相簿點擊照片可觀看高畫質版本)

IMG_7131r4_结果

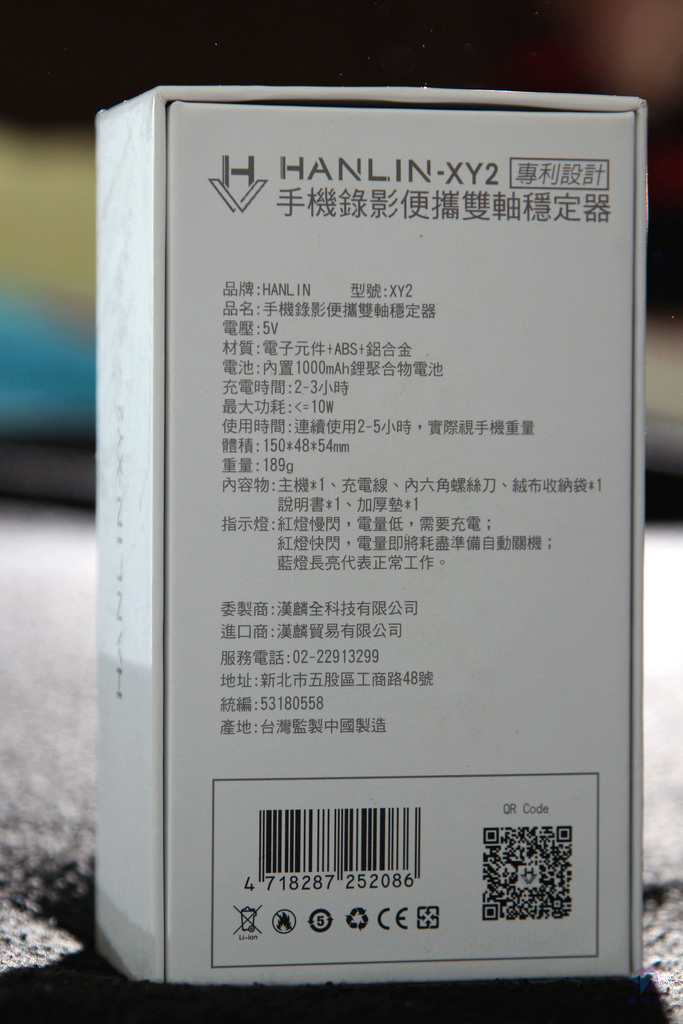

盒子的底部為產品規格。



IMG_7133r4_结果

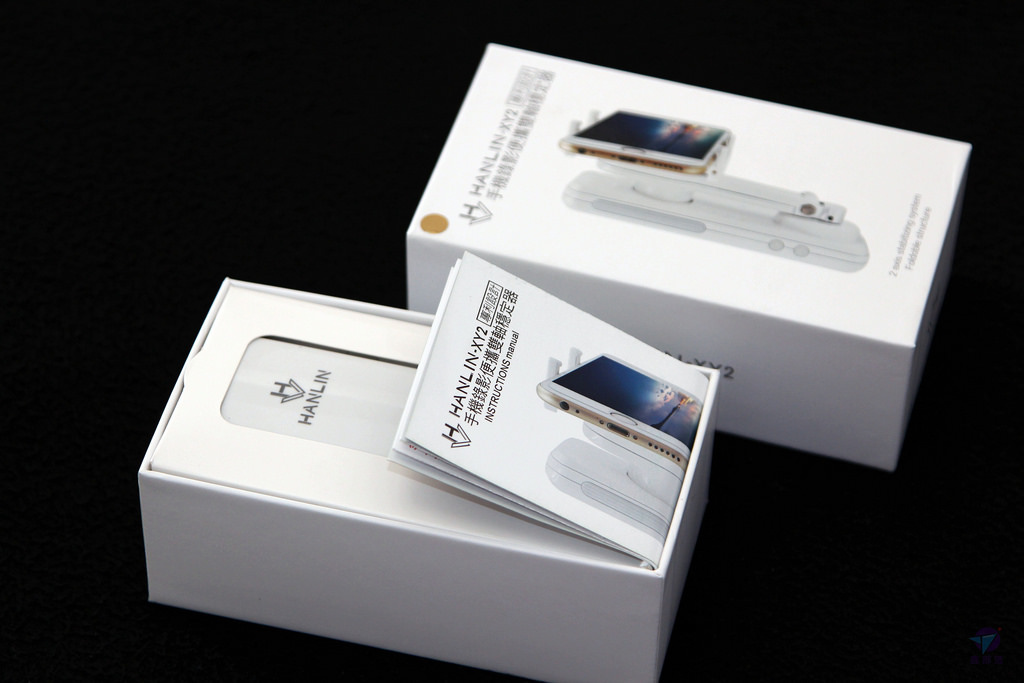

開箱囉!



採用質感不錯的硬質紙盒



IMG_7135r4_结果

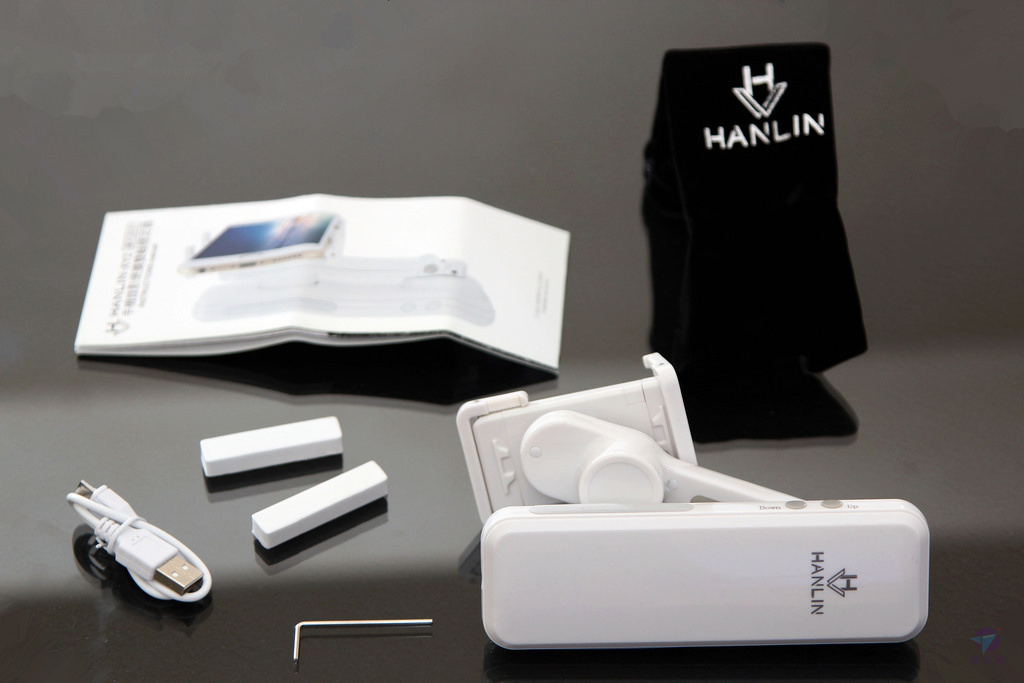

配件大合照從主機開始,順時針方向依序為內六角螺絲棒、Micro-USB 充電線、加厚墊(自黏背膠泡棉)、說明書與絨布收納袋。



IMG_7138r4_结果

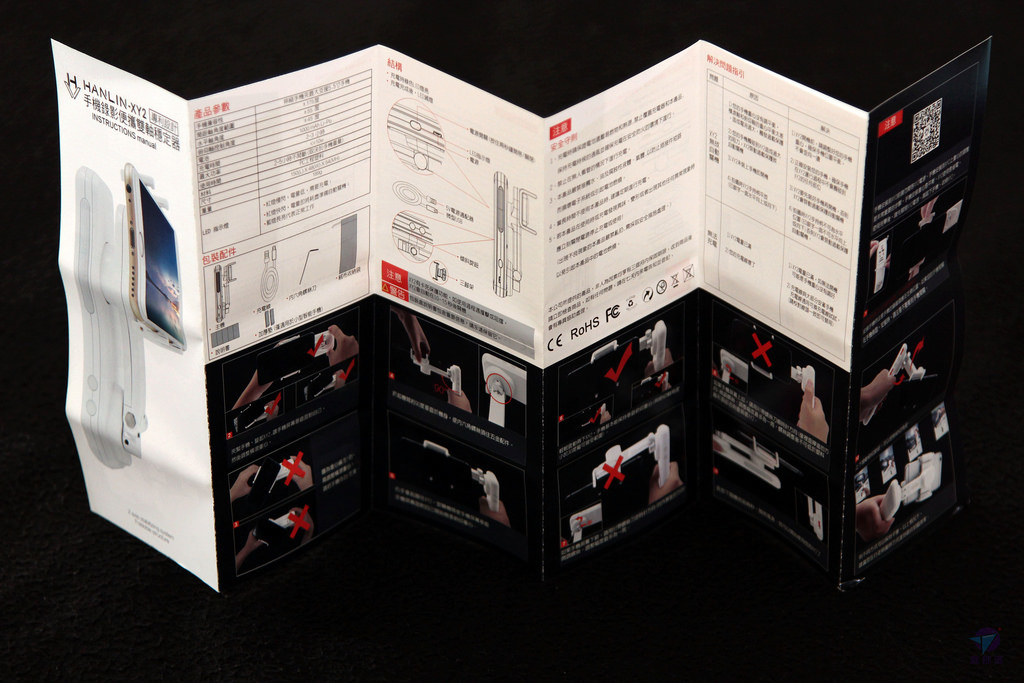

中英文版本說明書,資訊相當詳盡。裡面的調整與設定皆採用圖解方式,閱讀起來清楚易懂。



IMG_7140r4_结果





Part 2 - 設計細節

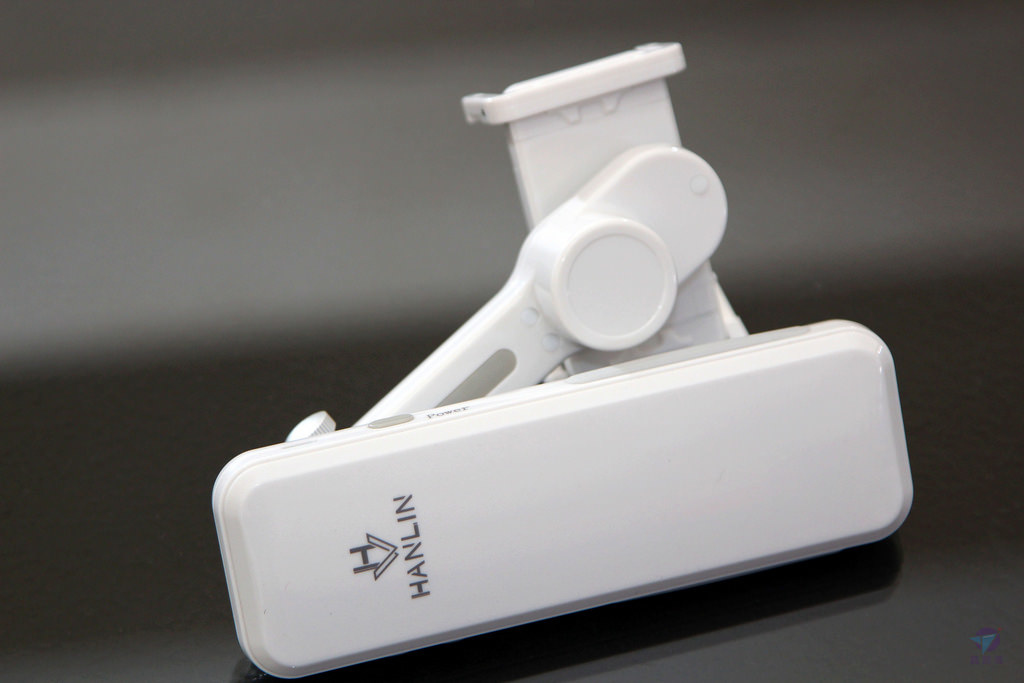

全折疊狀態的 HANLIN XY2,不太佔空間於攜帶



IMG_7141r4_结果



機身主要材質為 ABS 與鋁合金,裡面則有電池、陀螺儀感應器、馬達與控制電路板......。

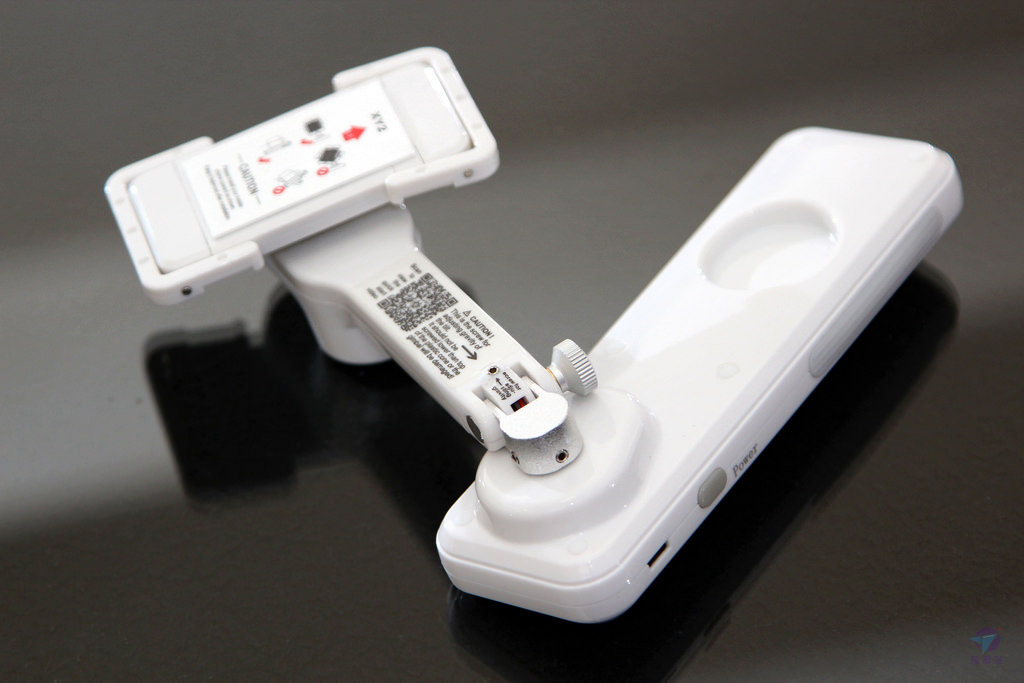

慢慢展開。上面有兩個可動軸X 軸 與 Y 軸



IMG_7145r4_结果



可動的手機夾具對應到 X 軸,它的影像穩定作用在於避免畫面歪斜,即防止影像左高右低之狀況。



X 軸也稱為滾轉軸 (roll axis),它是以重心為基準,做縱軸方向的旋轉或擺動本款之可動範圍為正負 72.5 度



IMG_7146r4_结果



與機身連接的軸心稱為 Y 軸,其影像穩定作用,為控制畫面的俯仰狀態,實際上就是拍攝時的高低角度



Y 軸也稱為俯仰軸 (pitch axis),它是以重心為基準,做側軸(橫軸)方向的旋轉或擺動本產品支援的範圍是正負 175 度



IMG_7144r4_结果

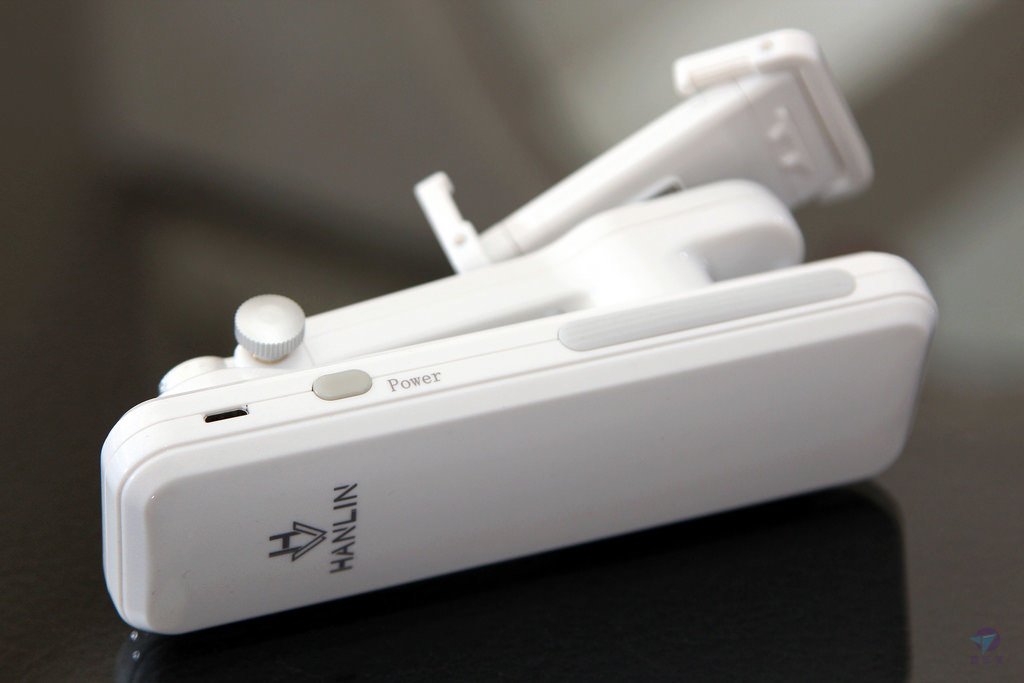

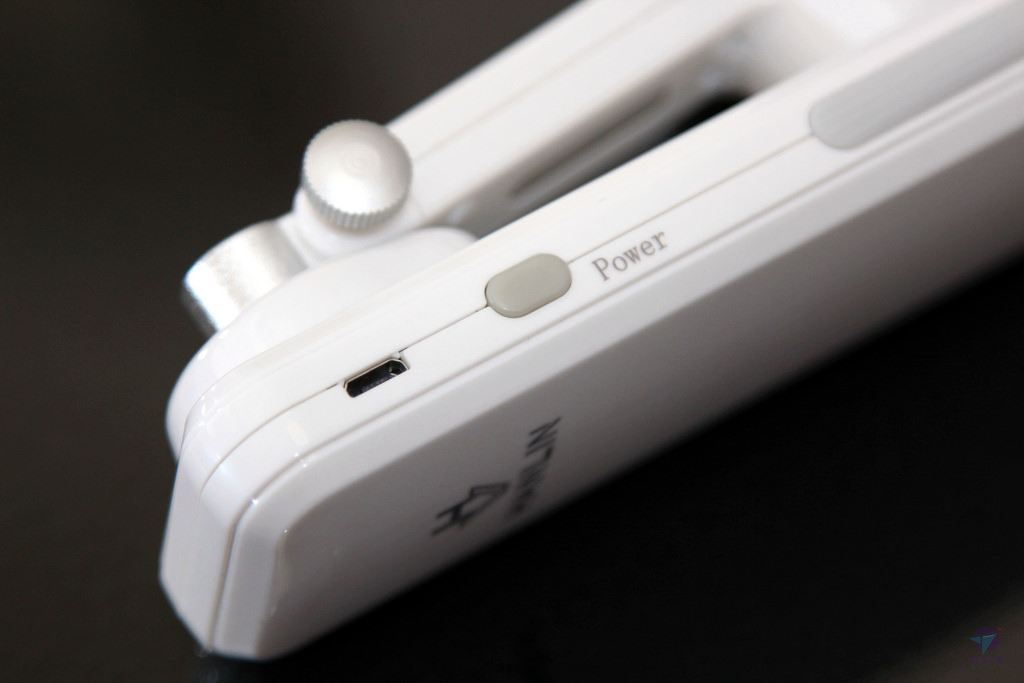

電源按鈕 Power開機或關機都是長按兩秒



機身兩側面下方都附有橡皮條,有助於抓握與防滑



IMG_7147r4_结果



手機擺臂是透過兩個內六角螺絲固定在機身軸心上。出廠時已鎖緊調好,原則上不需要去動到它們



IMG_7148r4_结果

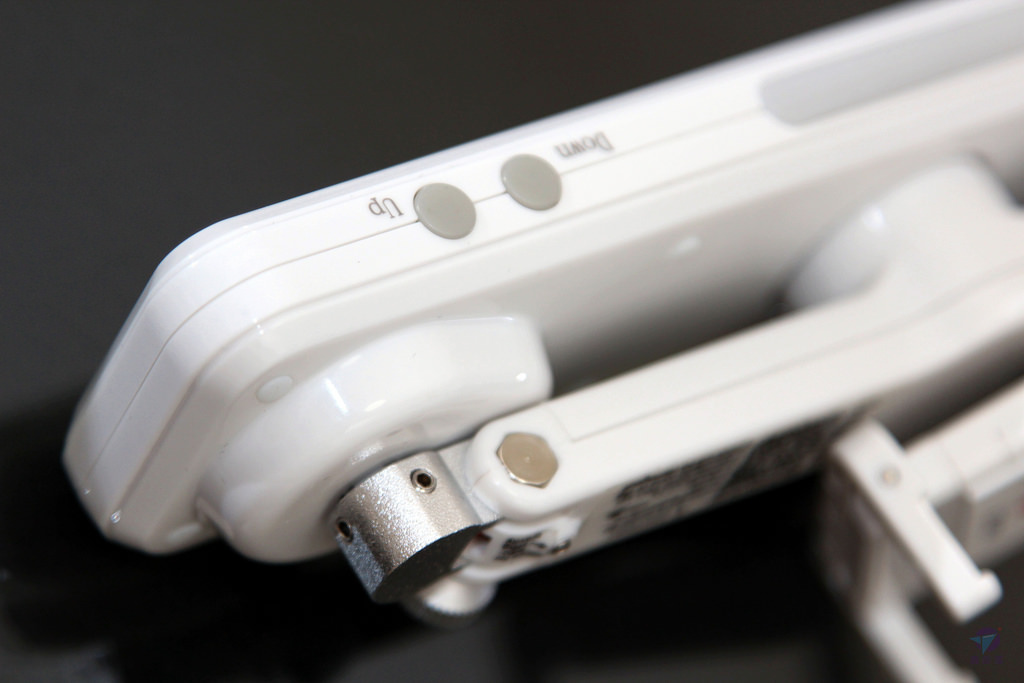

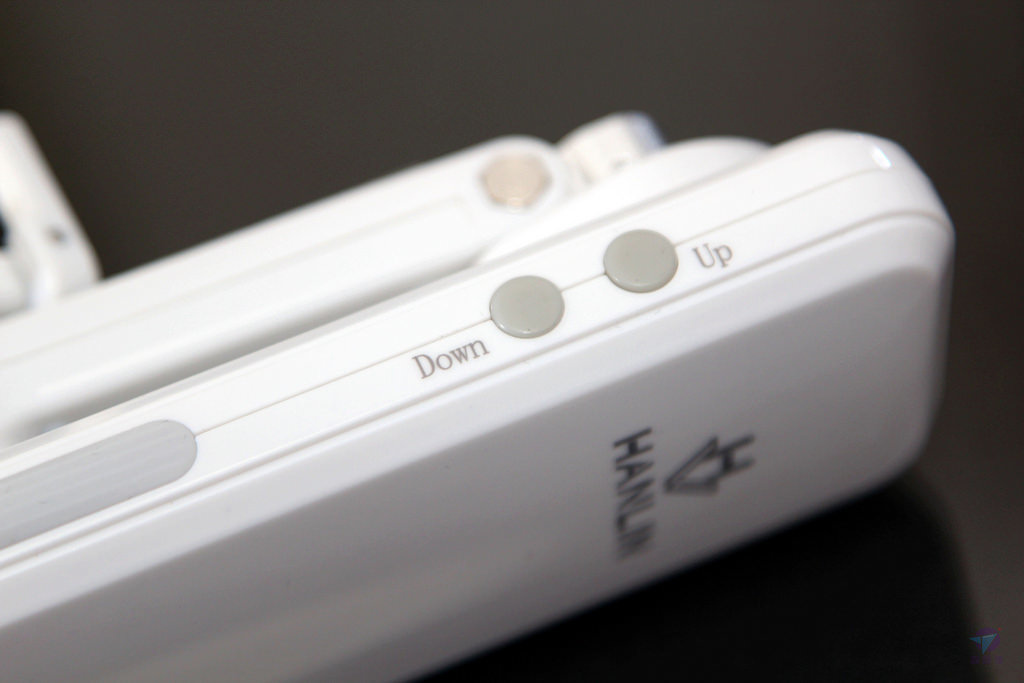

機身另一側面有 Up 按鈕與 Down 按鈕,可在拍攝過程中,用於調整畫面的俯仰角度



如果有需要,機身底部的螺絲孔能連接到三腳架雲台上



IMG_7149r4_结果





Part 3 - 開機與充電



XY2 之正確使用方法,是安裝手機後才按下 Power 鍵開機



如果沒有放手機就打開電源,機身內的 2 個馬達都會轉動一下子,隨即自動關機。此為避免零件燒毀的保護電路被觸發,各位不要覺得奇怪。



IMG_7153r4_结果

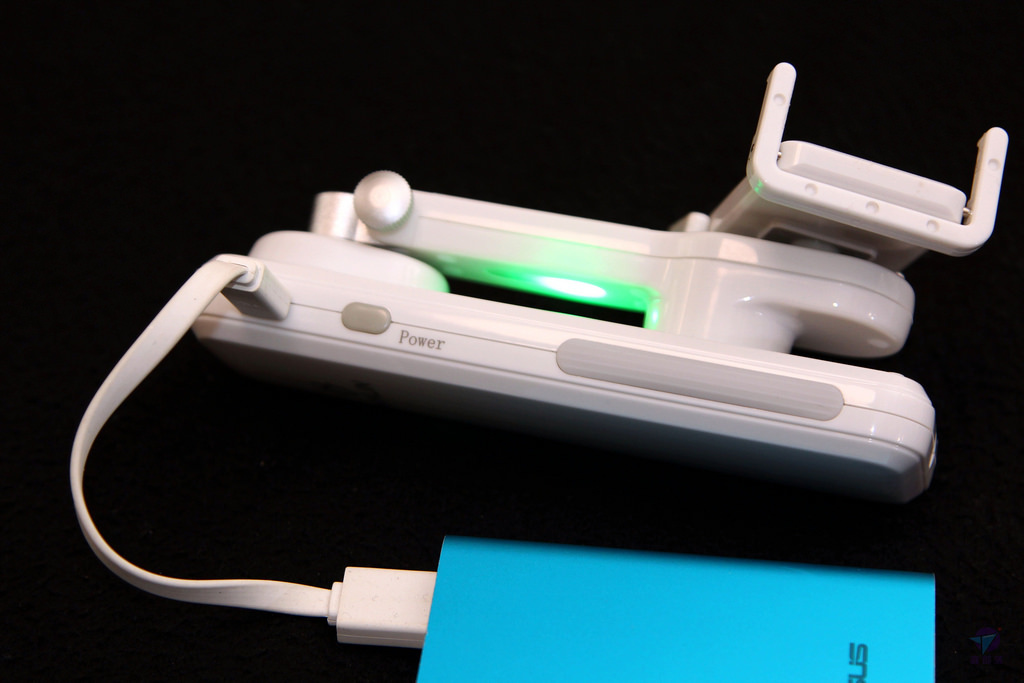

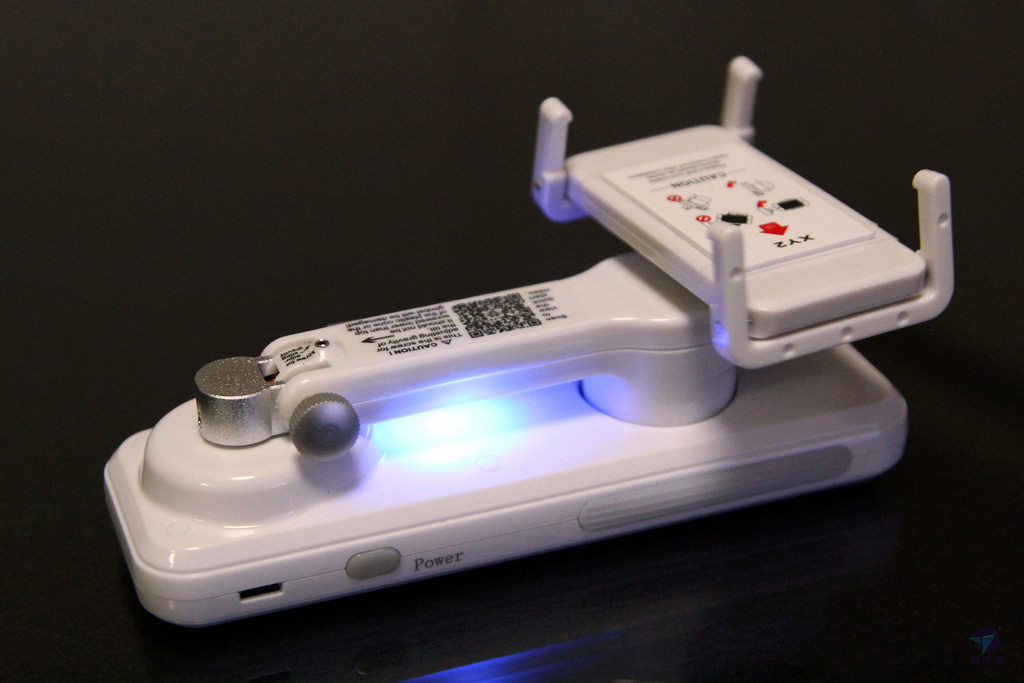

不要急著用,新機先充飽電再說吧。本機內藏 1000 mAh Li-Po 鋰充電電池,充電時間約 2-3 小時。依手機重量,支援連續使用時間約 2-5 小時



電源指示燈,各狀態的意義:

(1)恆亮綠燈,充電中
(2)低亮度綠燈,電池已充飽
(3)恆亮藍燈,開機正常工作
(4)慢閃紅燈,差不多要充電了
(5)快閃紅燈,最後提醒,隨時會自動關機



IMG_7213r4_结果





Part 4 - 第一次使用(高低角度拍攝示範)

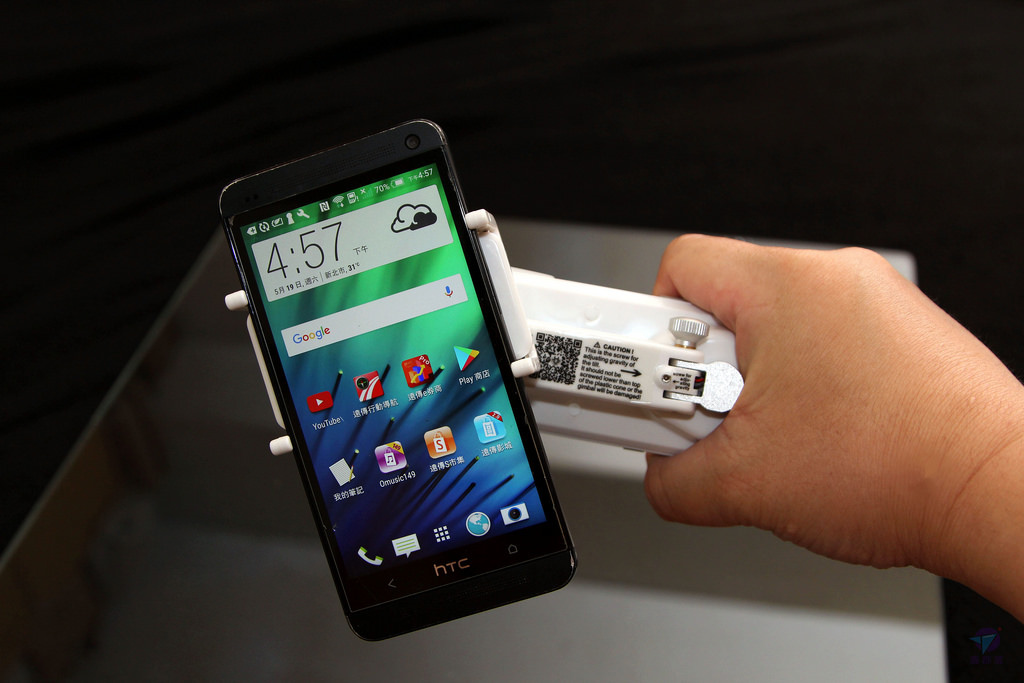

第一個安裝步驟,請先移除手機保護殼,再將手機放置在夾具上



目前照片中的手機為右高左低,此時要運用天平的原理,把手機往右移動一些,讓它可以保持平衡。



IMG_7166r4_结果



調過頭了,左高右低也是不及格。



IMG_7170r4_结果

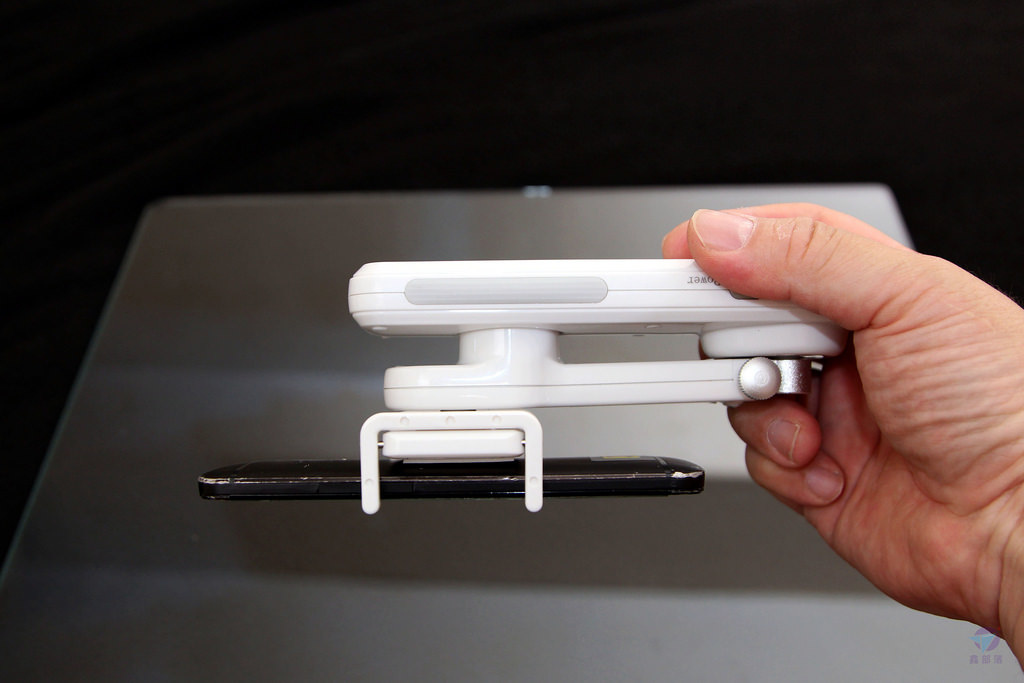

底下這樣子就是標準的 X 軸平衡狀態!



IMG_7174r4_结果



俯視圖,確實處於居中位置無誤。



IMG_7178r4_结果

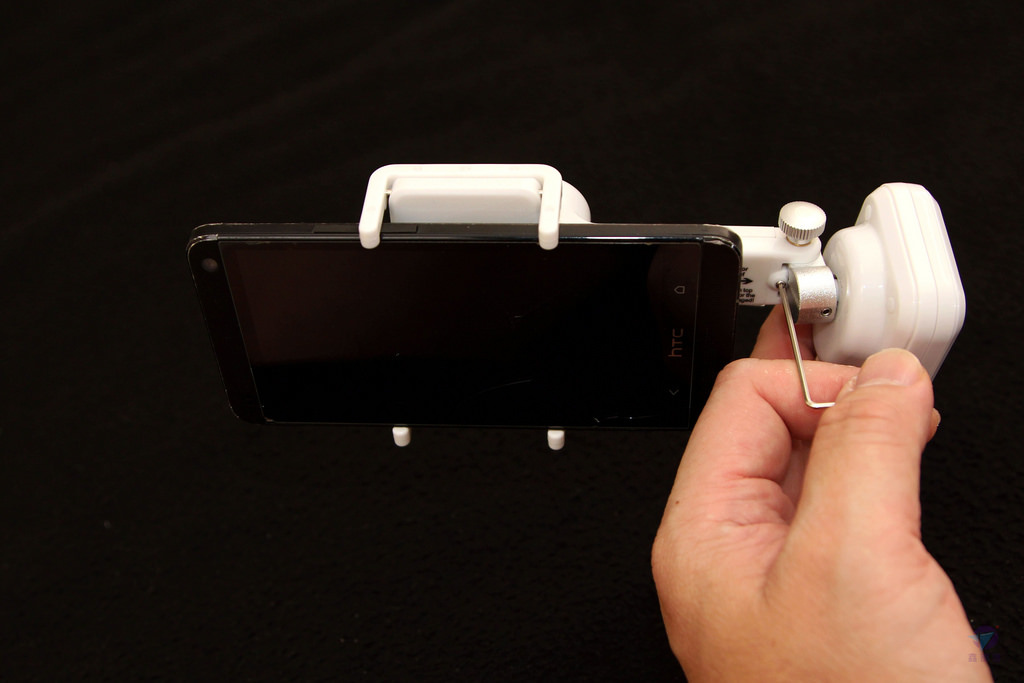

放鬆手轉螺絲,將手機臂完全釋放,即展開 90 度,再轉緊螺絲固定



IMG_7198r4_结果



正常情況下,將 XY2 開機就可以直接使用接著,請為手機開啟錄影模式。

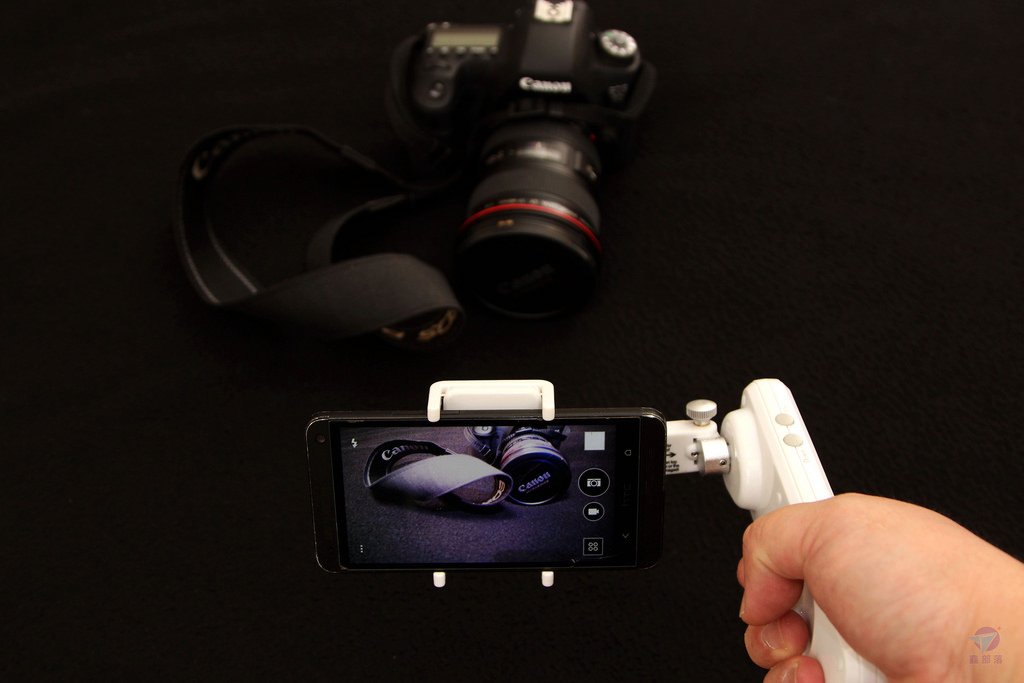

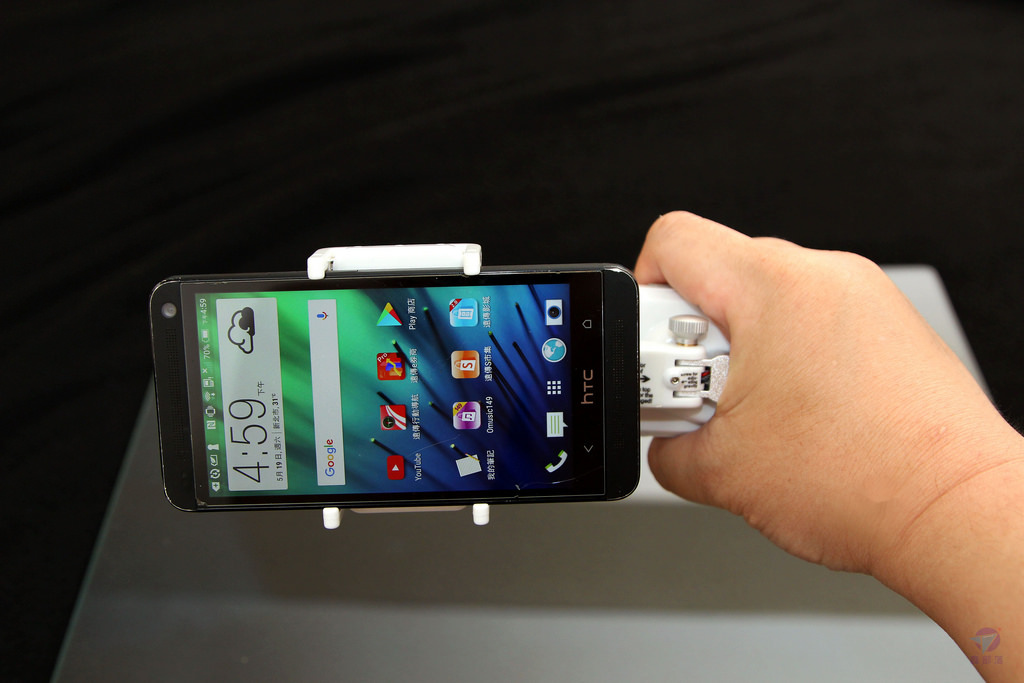

先示範高低角度的拍攝,第一個感覺就是好持握,運鏡相當輕鬆



IMG_7190r4_结果

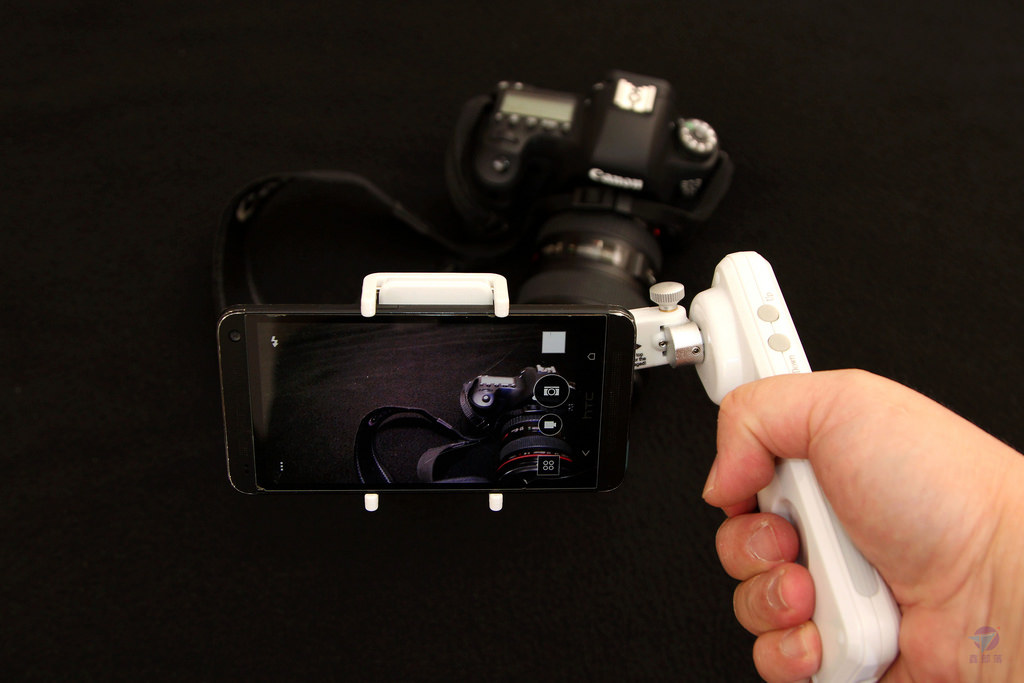

基本上不需要學習,操作極容易熟悉。使用者立即可以感受到,流暢之運鏡與穩定的移動



如果沒有穩定器,只靠單手或雙手拿手機,想做到同等平順程度是相當困難的。



IMG_7193r4_结果

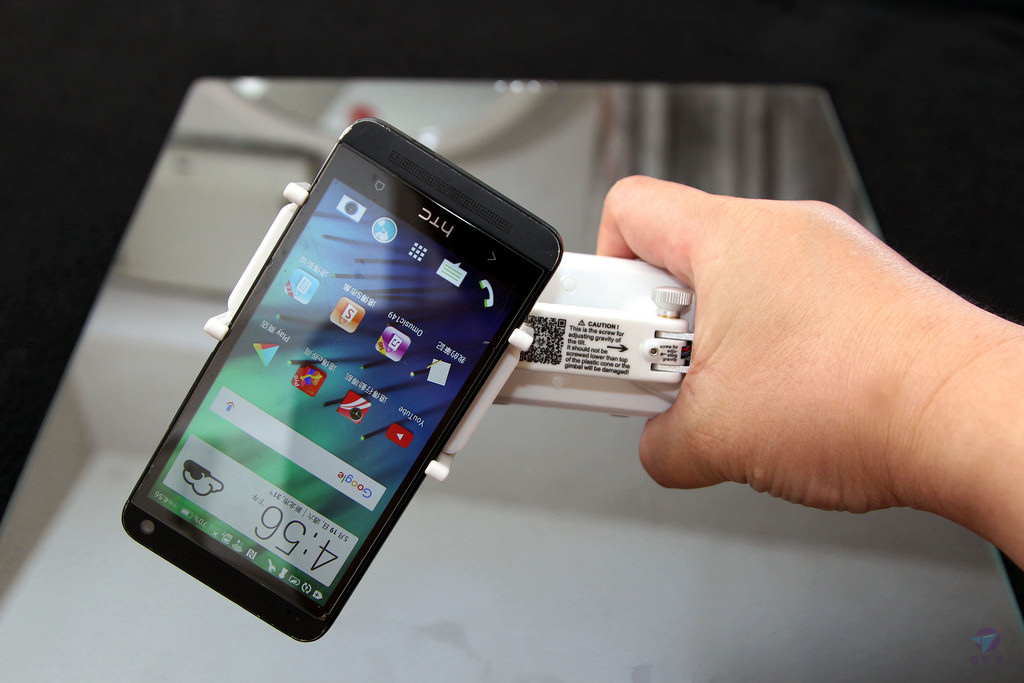

這樣拿也可以,XY2 會自動幫你調整畫面的平衡性。



其運作原理為,感測器自動追隨機身的角度變化,並發出指令讓 2 個馬達運轉。換言之,偏差都被補償,手機會隨時保持在同一個平面



IMG_7194r4_结果





Part 5 - 調整注意事項

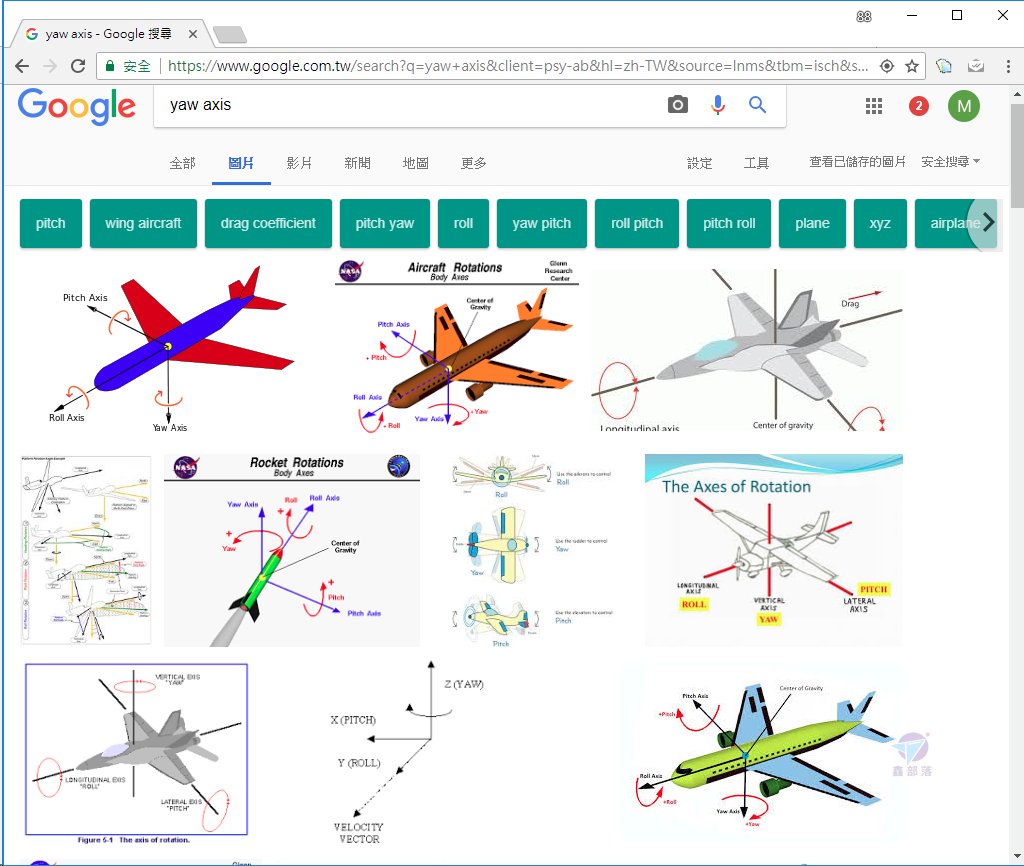

剛剛已提過,XY2 可鎖定 X 軸(滾轉) 與 Y 軸(俯仰),所以它屬於雙軸穩定機種。市面上另有三軸穩定器,常應用於空拍機上,因為它與飛機一樣,都是在空中的三維空間運動。三軸款多一個 Z 軸平衡,或稱偏航軸 (yaw axis)。在飛行器上,它是由方向舵所控制,可繞著垂直軸旋轉,實際動作就相當於左轉或右轉。



順便一提,ip cam或視訊攝影機都有 PTZ 設計 (Pan-Tilt-Zoom),雖然它們與穩定器無直接關係,但可以說明軸的旋轉方式其中的 P 為左右擺頭,相當於繞著 Z 軸的轉動。T 指鏡頭的上下擺動,即 Y 軸之轉動。它們的 X 軸都不可動,因為放置在平穩的桌上或倒掛在天花板上使用,而且平常也不需要錄製左右不等高的影像



Pixnet-0693-01



對於在地表上使用的手持錄影裝置來說,雙軸已經夠用。Z 軸在地面上當然沒有消失,只不過它的控制等同於操作者自己的移動

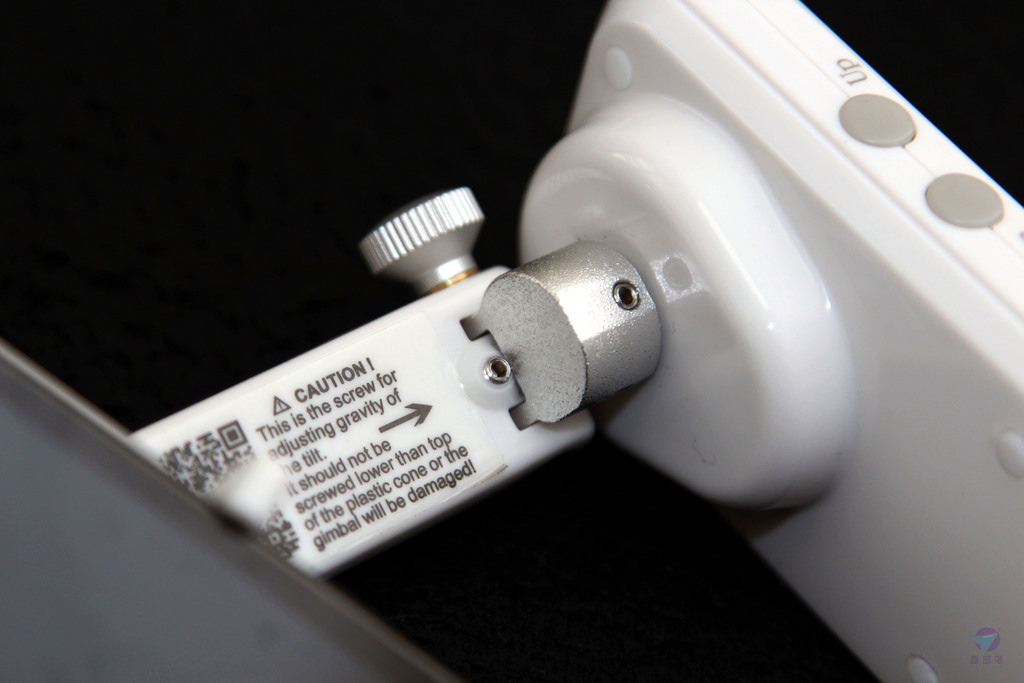

前面示範了 X 軸的初始平衡,及手機加夾具的重心調整。雙軸穩定器還有一個 Y 軸可變動,它是控制前傾後仰,萬一裝上手機後螢幕朝向地面或螢幕往上翻,都需要調整照片中的那個專用螺絲



IMG_7196r4_结果



螺絲控制了 Y 軸的重心,轉動範圍以旋轉一圈為上限,亦即只做微調就好。如照片中的示範,螺絲突出螺絲孔一點點,讓它能稍微頂住金屬軸,大約就是適當的位置



如何檢視 Y 軸是否達到平衡? 請手持 XY2 機身並讓它與身體平行,當手機螢幕也能與身體平行的時候,便實現了最佳的平衡狀態



IMG_7197r4_结果





Part 6 - 開關擋到該怎麼辦?



有些手機的電源開關剛好會被夾具擋到,例如以下的 Asus Zenfone 4,該如何處理?



第一種解法就是使用官方的配件 - 泡棉墊,藉由它頂住手機邊緣並用材質彈性來分散力量。實際測試的成功率大概 60%,失敗的原因是,安裝時仍可能壓到開關導致關機。不過這是比較偷懶的方式,如果能在泡棉墊對應位置切割出按鍵形狀的凹槽,將可進一步改善狀況



 IMG_7326r4_结果

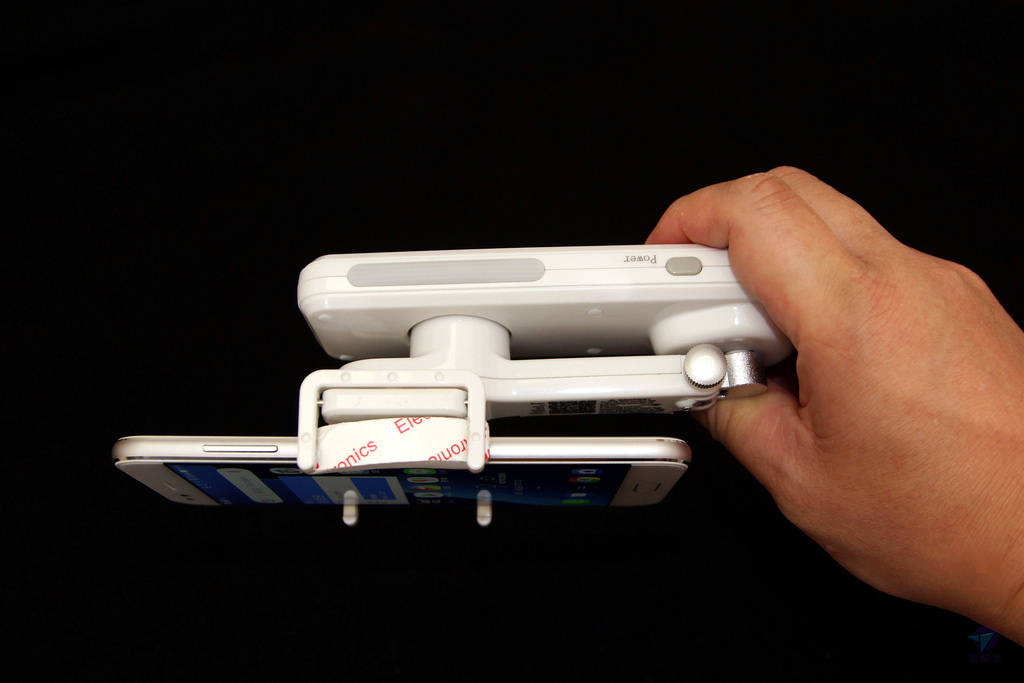

上視圖,一樣沒有問題,X 軸平衡相當完美。



IMG_7327r4_结果

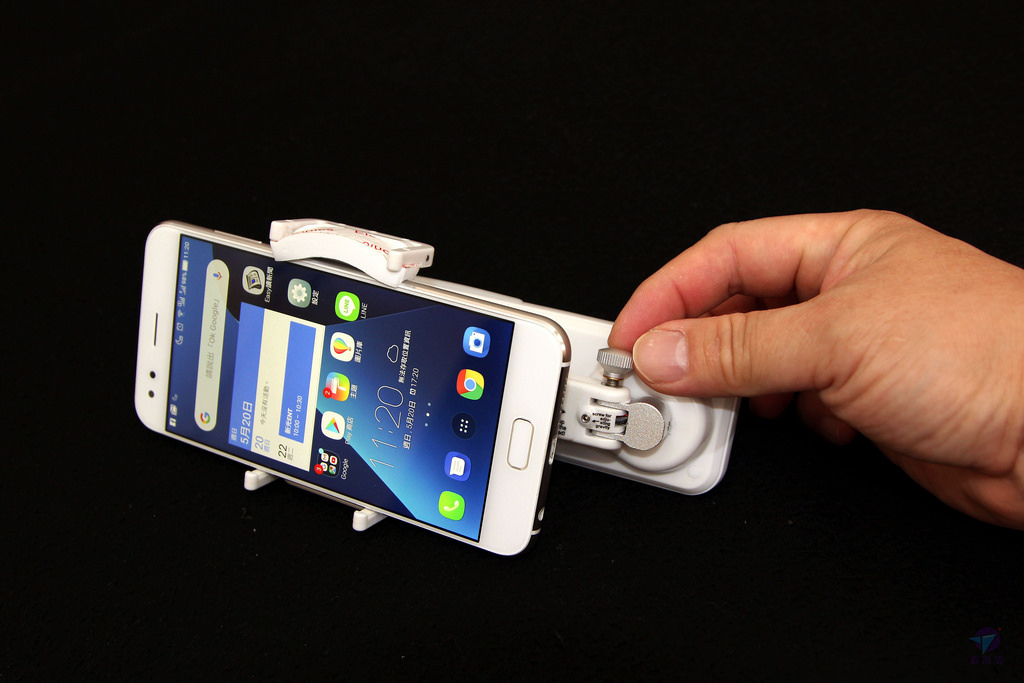

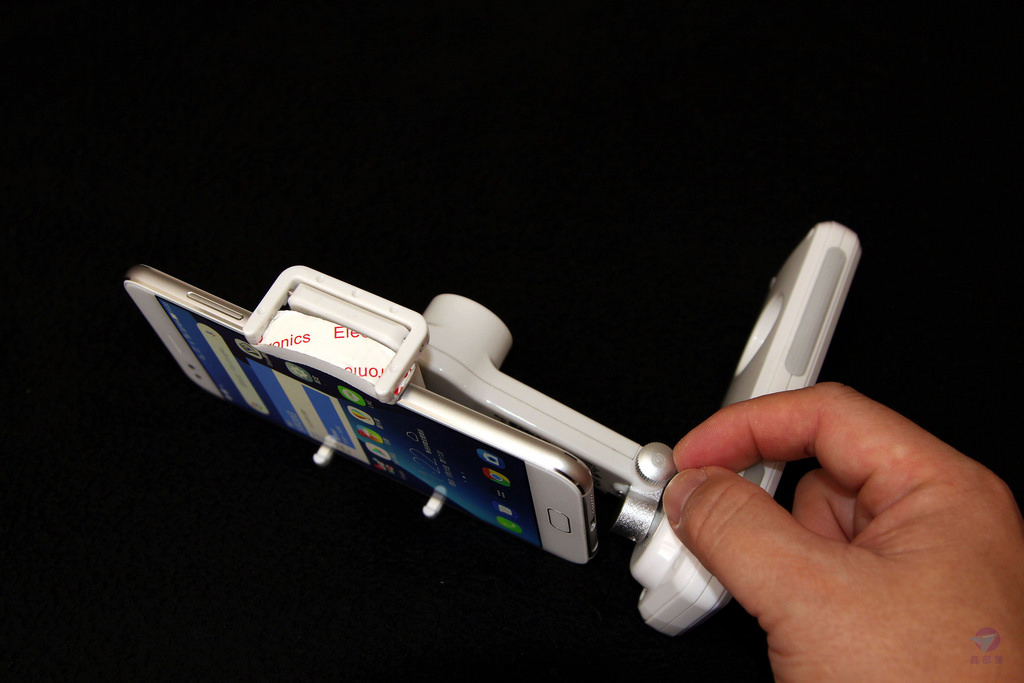

鬆開螺絲,釋放出手機臂。



IMG_7328r4_结果



將螺絲轉緊。



IMG_7332r4_结果



手機臂展開之後,手機有可能呈現前傾後仰這時候可以試著用手擺動幾下手機,目的是讓它去帶動 Y 軸,通常可以恢復平衡

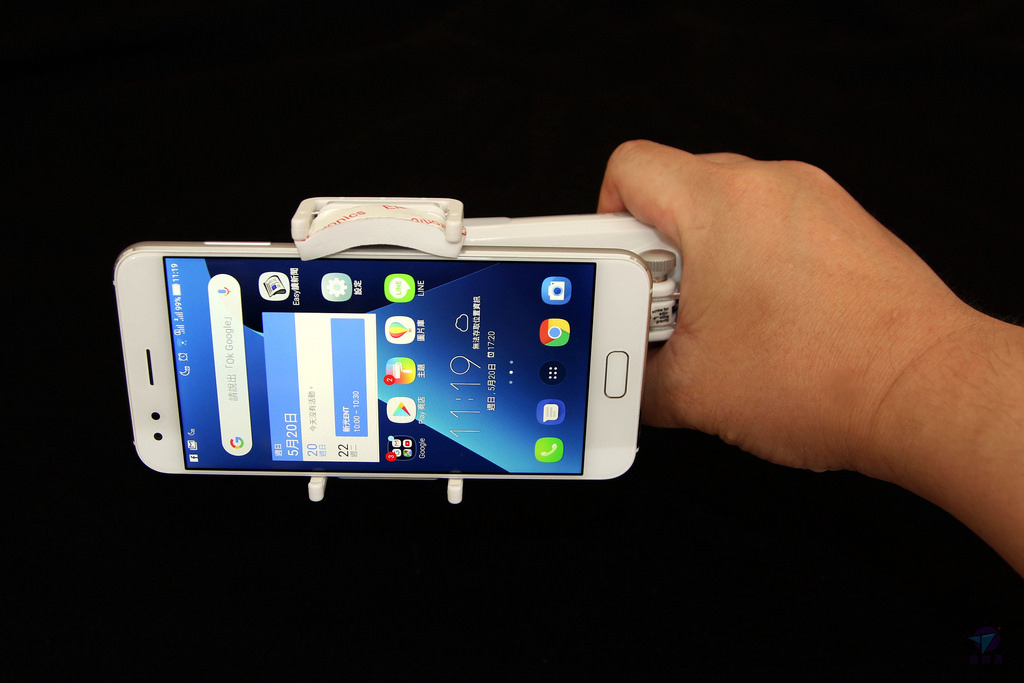

照片中的 XY2 為理想範本,X 軸與 Y 軸都處於平衡



IMG_7334r4_结果

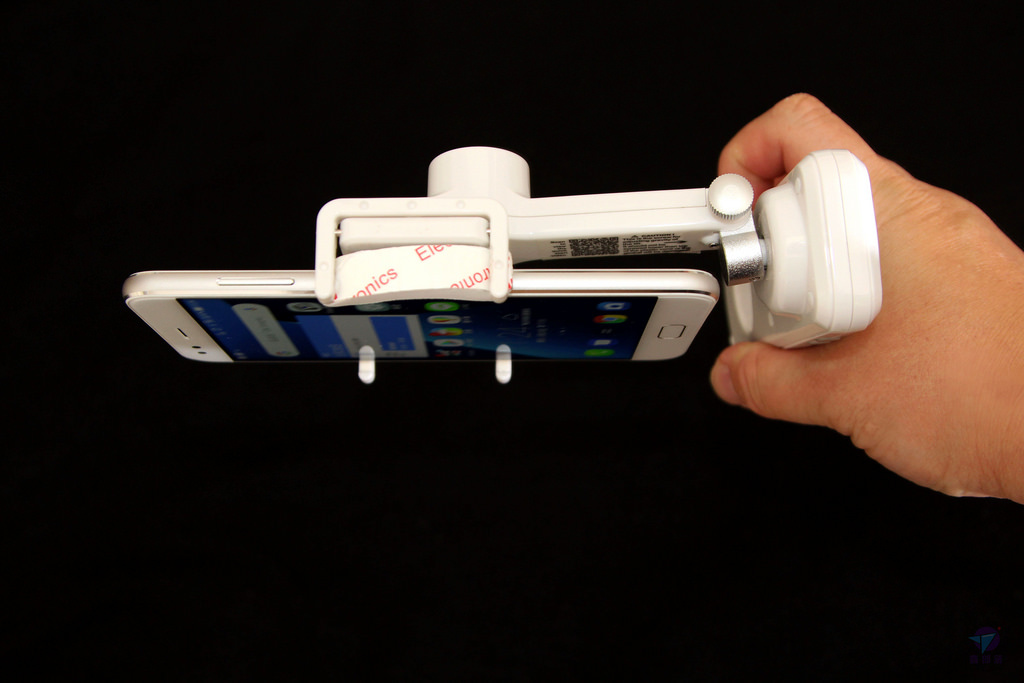

俯視的狀態良好。



IMG_7335r4_结果

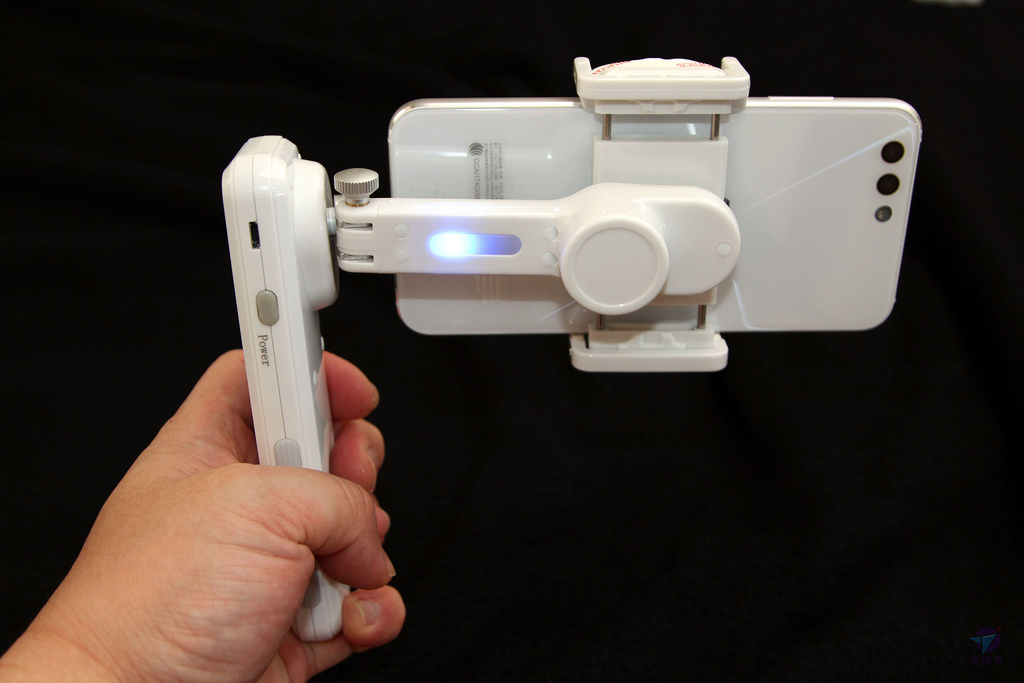

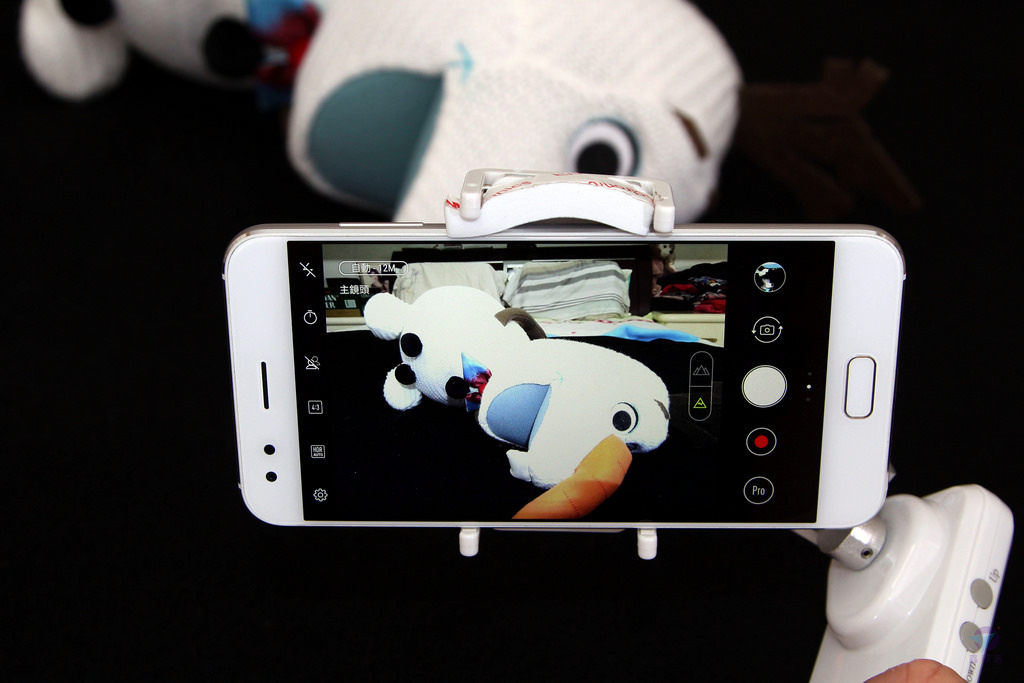

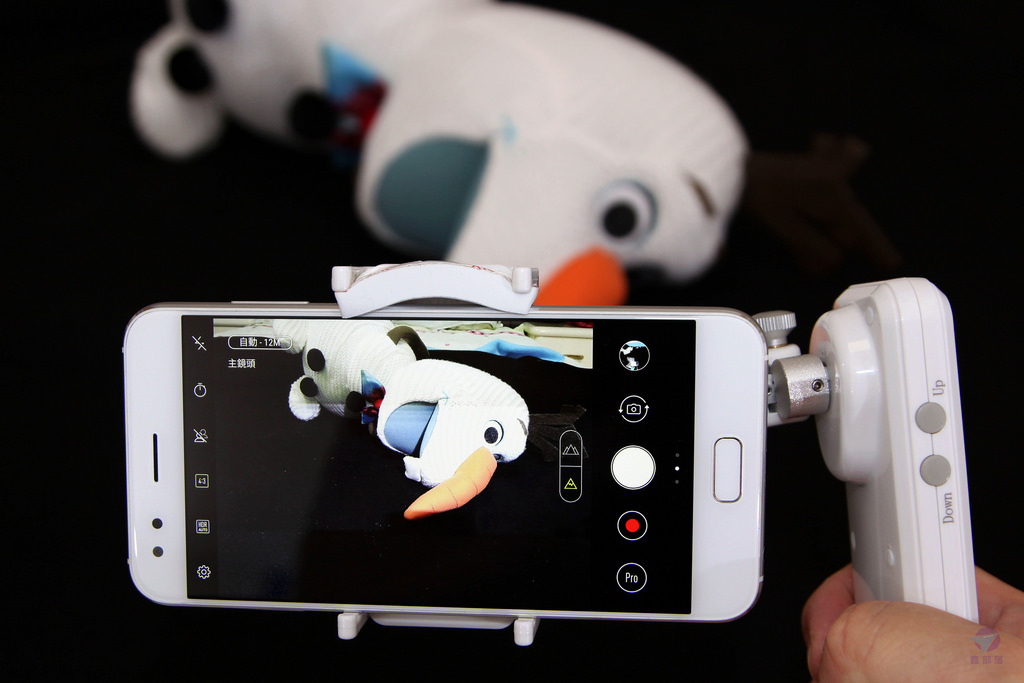

在 X 與 Y 同時平衡的狀態下,長按電源鍵兩秒,開機後穩定器開始運作。進行拍攝Action!



移動的時候慢一點、穩一點為佳,如果手機支援 60 fps 或以上模式,建議試看看畫面會更細緻



IMG_7208r4_结果

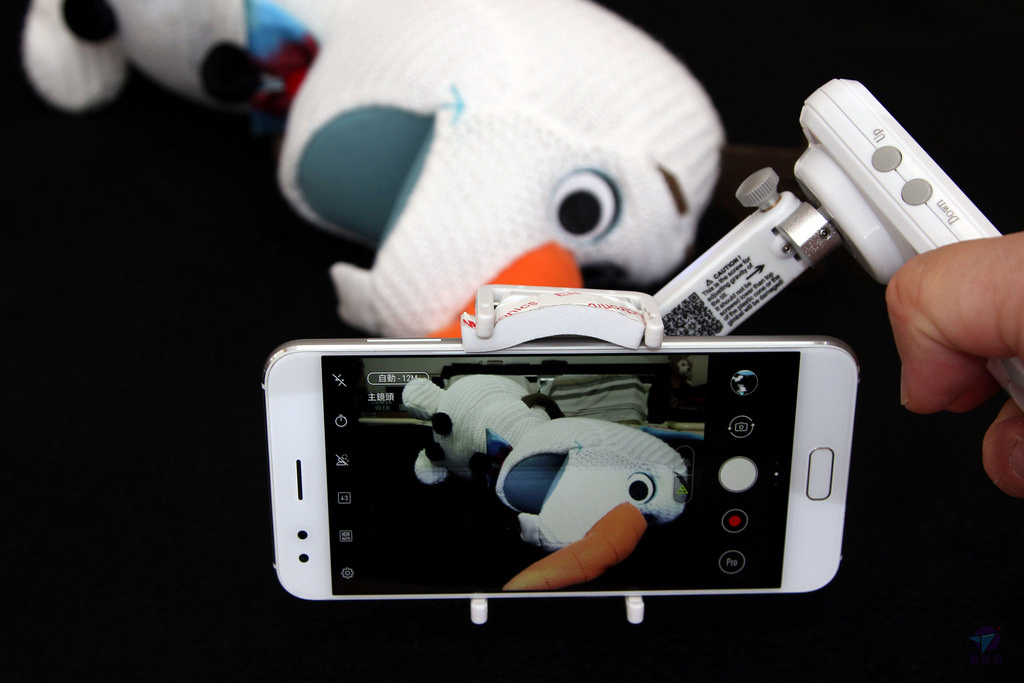

請注意以下四連拍的示範,即使持握機身的方式/角度改變了,手機螢幕始終維持在同一個平面



IMG_7339r4_结果



拍攝的時候,不怕抖動或移動不順



IMG_7341r4_结果

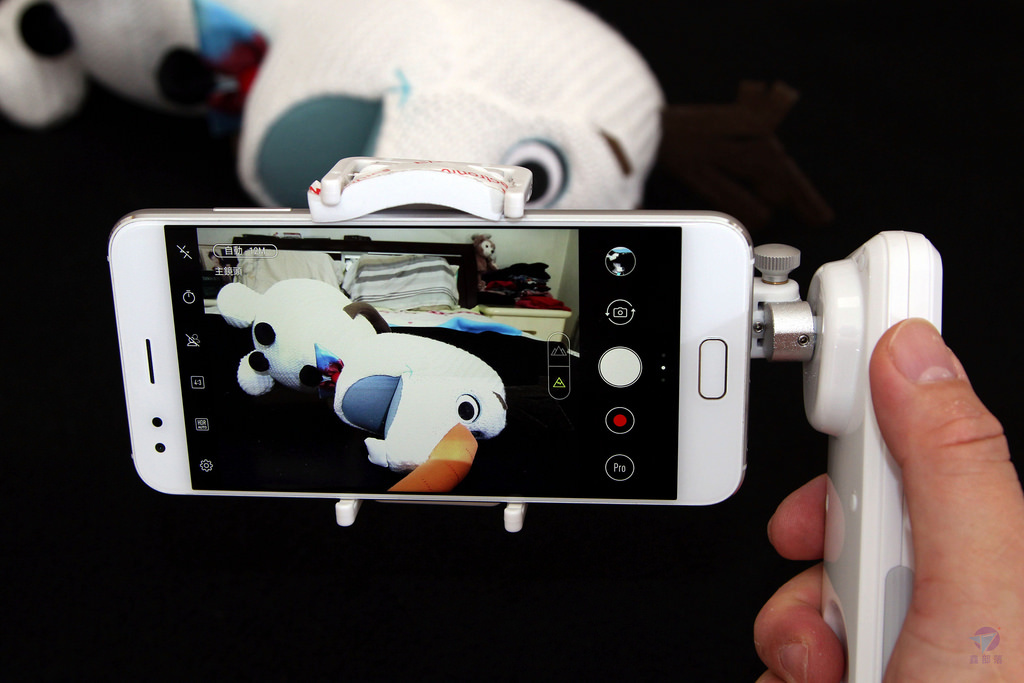

在行進間錄影,雙軸穩定器能帶來良好的效果。



IMG_7342r4_结果

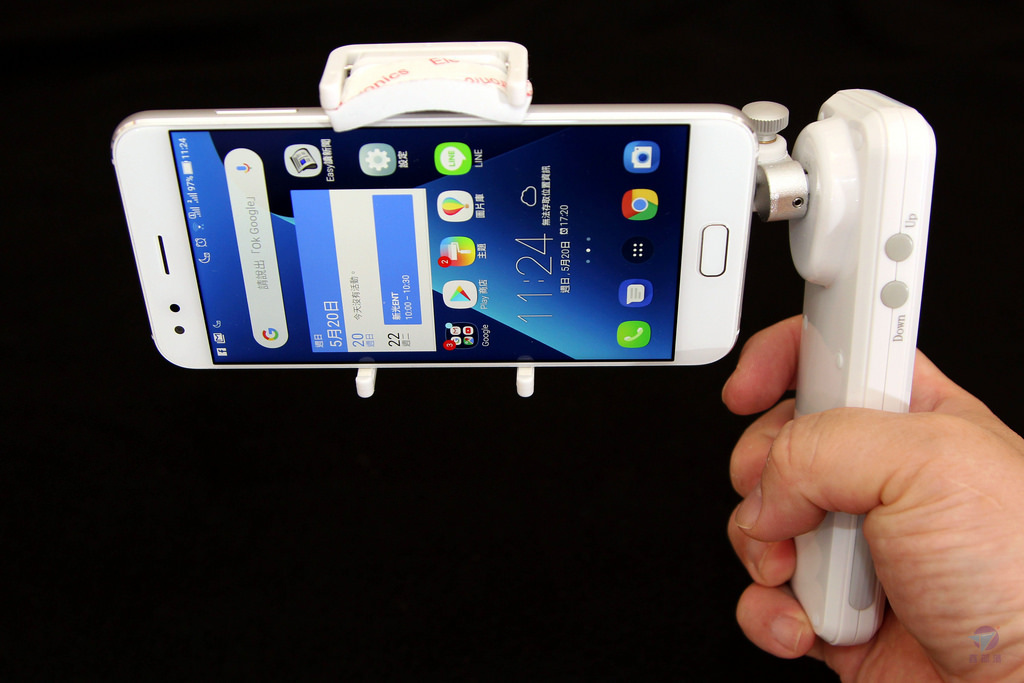

於拍攝過程中,操作者可以按 Up 鈕或 Down 鈕,調整手機的俯仰程度,高低角度的取景相當便利。它俯仰速度有點快,不過沒關係,之後可配合編輯軟體後製將之去除或用轉場效果帶過



各位是否有注意到,XY2 只有 Y 軸具備按鈕可調整,但 X 軸卻沒有? 為什麼?



原因很簡單,X 軸不需要調,穩定器只要能保持畫面左右均等就好了因為我們平常不會需要左高右低,或右高左低的影像歪斜的都算 NG



IMG_7343r4_结果





Part 8 - 特殊平衡處理



如果不想使用泡棉墊避開電源開關,還有一招密技。既然 X 軸之平衡與天平一樣,加上適當重量後就可以將重心偏移



IMG_7348r4_结果

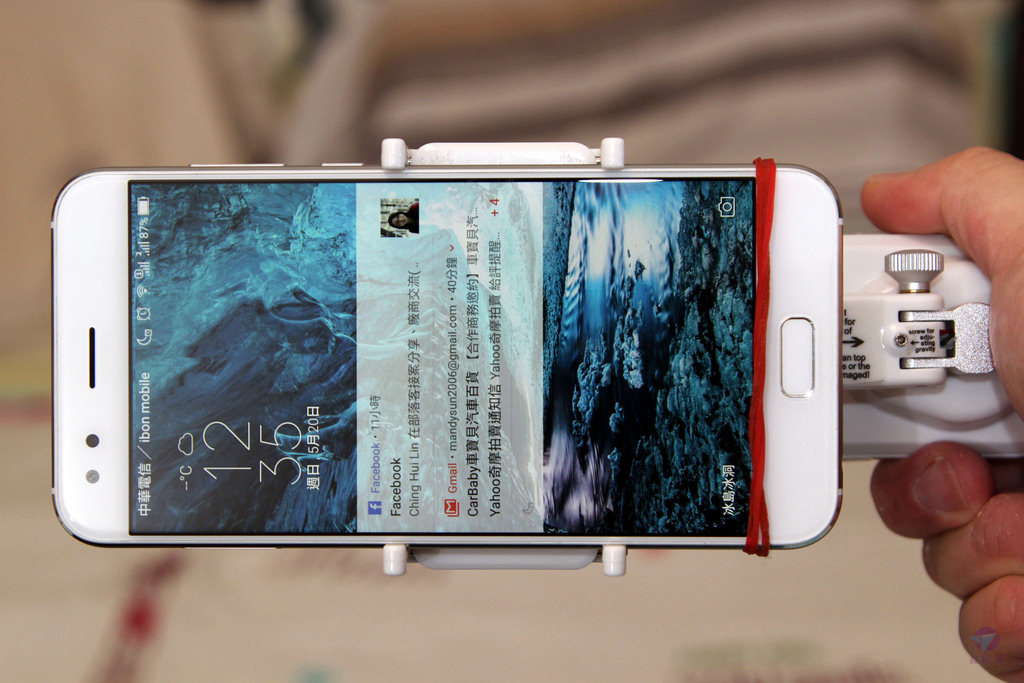

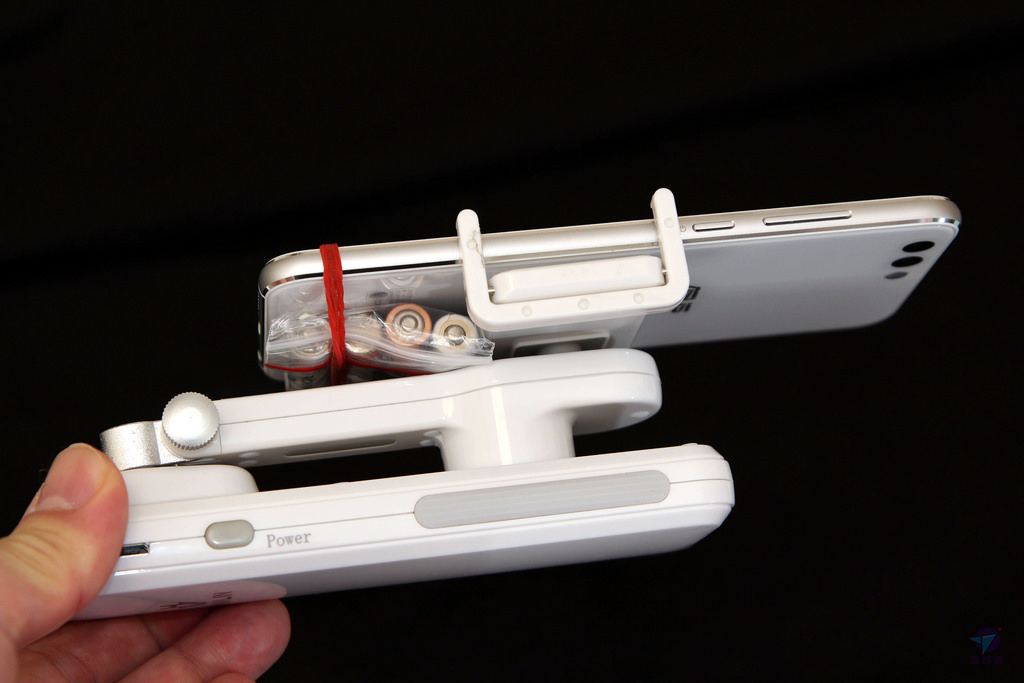

底下是一個實際範例,我沒有砝碼,所以用四顆 4 號電池來替代,同樣能達到預期的平衡效果。如果換上同色系的白色或金色橡皮筋,外觀會更融合



如此做確實可行,但會有個交換條件因為增加了重量,XY2 的電力消耗必然會提高,因此使用時間將會降低一些,請自行斟酌是否使用此方法



IMG_7349r4_结果



這組 XY2 雙軸穩定器真的不大也不重,放包裡不會太佔空間,相當適合隨身攜帶。只要帶著它,凡是開機錄影都能確保影像品質。本款的設計跟專業機種難免有些差距,但對於一般民眾已經足夠



本款採用 ABS 外殼,感覺細緻度還有進步空間然而,以產品定位來看,這不是個大問題,況且使用幾次下來,強固度讓人有信心



本產品的優點就是容易安裝好上手以輕鬆便利方式提升手機錄影品質。如果你拍的手機影片經常會讓觀眾感到"暈船",XY2 是不錯的解決方案希望這篇文章能幫到你,為了消除窘境,請趕快試試 HANLIN XY2 雙軸穩定器讓他們刮目相看吧!





(下面有 1 個實測示範影片,請勿錯過)

HANLIN漢麟科技雙軸穩定器使用前後比較與操作示範 (請點擊, YouTube 版插件在最下面)
