USB無線網卡天線版開箱(支援 Win 10) 高CP值MediaTek Ralink MTK MT7601 晶片組(2百含運有找的桌機Wi-Fi網卡)[真.開箱]

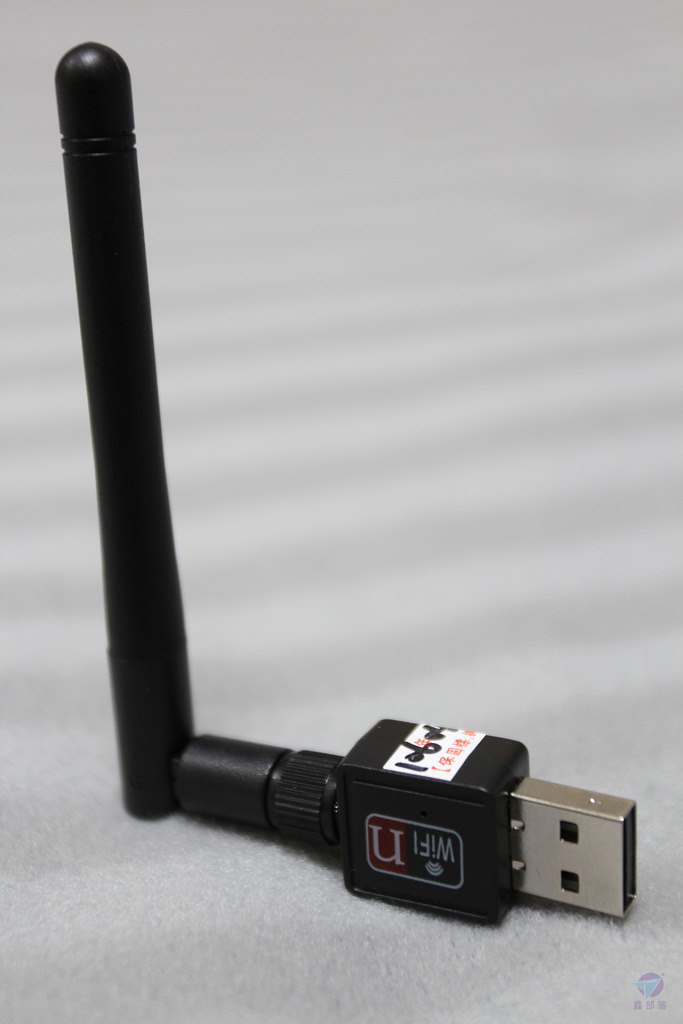

    這是一組高 CP 值的 USB 無線網卡,比起追求輕薄短小的隱藏式設計,機身多了一隻 2 dB 天線。因為準備插在桌機後面,美觀不是太要緊的事 (對筆電來說,突出機器一塊加天線不好看也不方便),重點在於外接天線有助於良好收訊程度



IMG_0849_结果

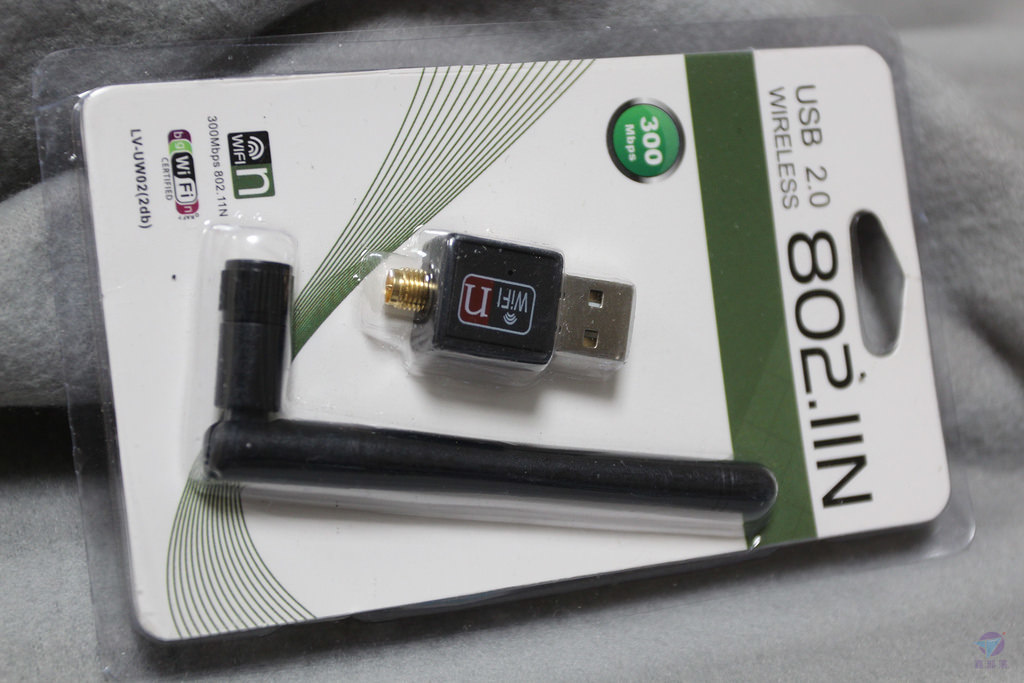

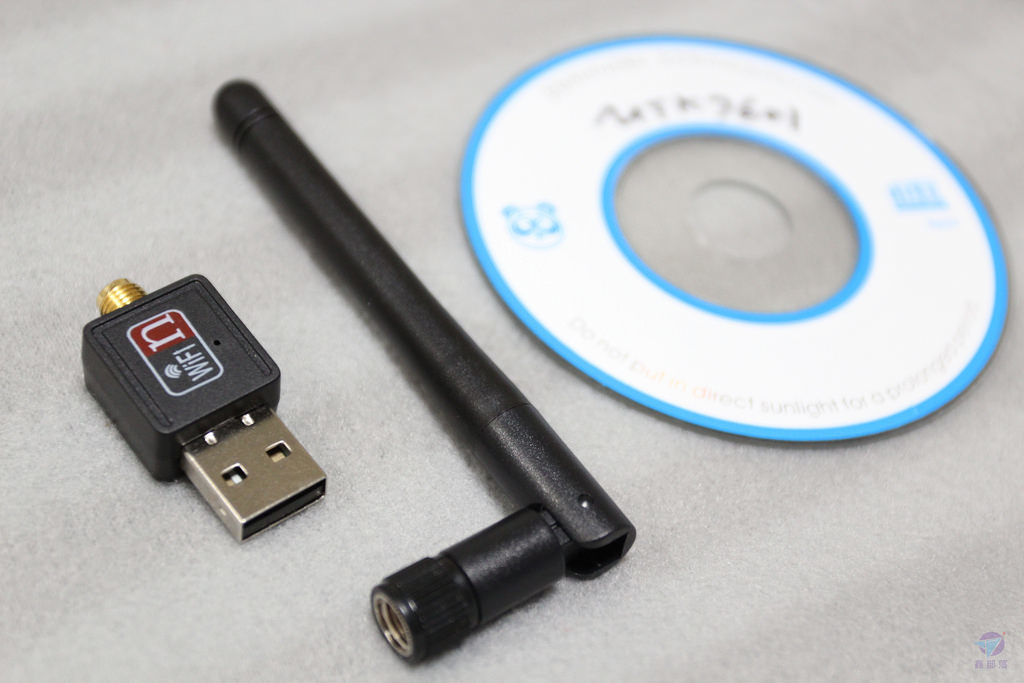

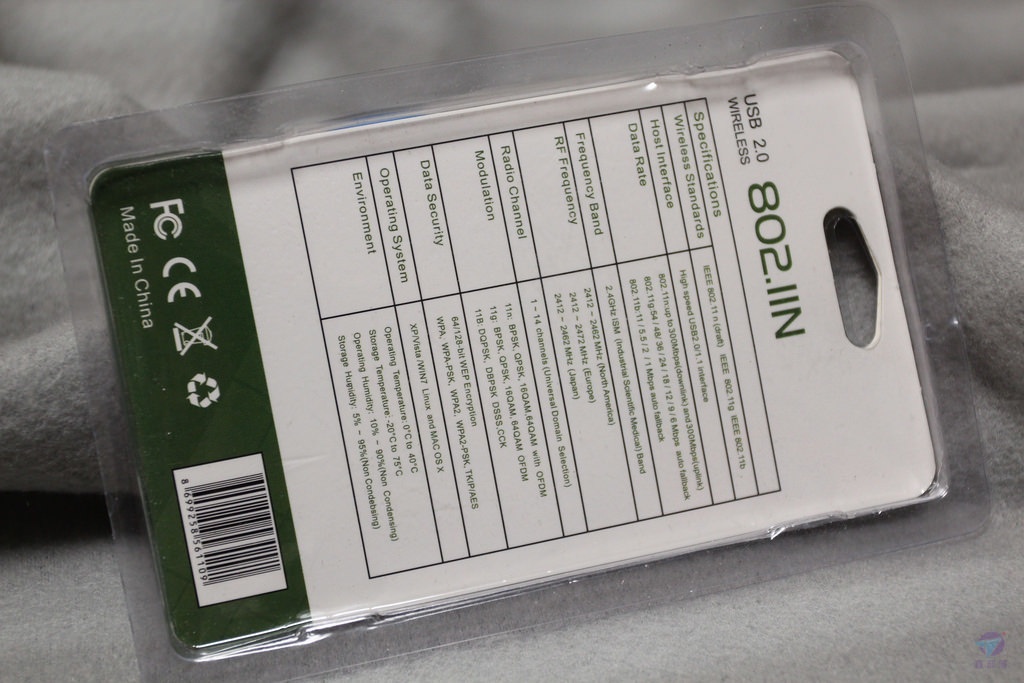

由於是白牌,包裝不意外採用公版設計,實際上有些標示訊息與內容物不符。產品主規格如下:



(1)嵌入式 32-bit MIPS CPU (40-pin QFN 封裝)
(2)符合 IEEE 802.11n 標準,最高可達 150 Mbps (頻寬 20/40 MHz)
(3)向下相容 IEEE 802.11g、IEEE 802.11b 協定
(4)2.4 GHz,頻率範圍 2.4-2.4835 GHz
(5)1T1R 一收一發天線,150 Mbps 實體層傳輸率
(6)外接 2dB 分離式全向天線設計,可提供更好的無線傳輸性能、穩定性和無線電波覆蓋範圍
(7)自動網路偵測以及自動傳輸速率變換,避開頻道干擾
(8)USB 2.0 Type A 接頭
(9)支援 WEP64/128、TKIP、AES、 WPA、WPA2 & WAPI
(10)支援 QoS,WMM、WMM-PS
(11)支援作業系統,Windows200/XP/VISTA/WIN7/WIN CE/MAC OS/LINUX (規格沒標,但賣家回覆 Windows 10 確定可以支援)



因為賣家提供的網頁訊息也不是完全可參考,所以另外找了datasheet,儘可能拼湊出最完整正確的資訊。



其實我最在意的兩項規格是,可支援 Windows 10 及 802.11n



IMG_0850_结果

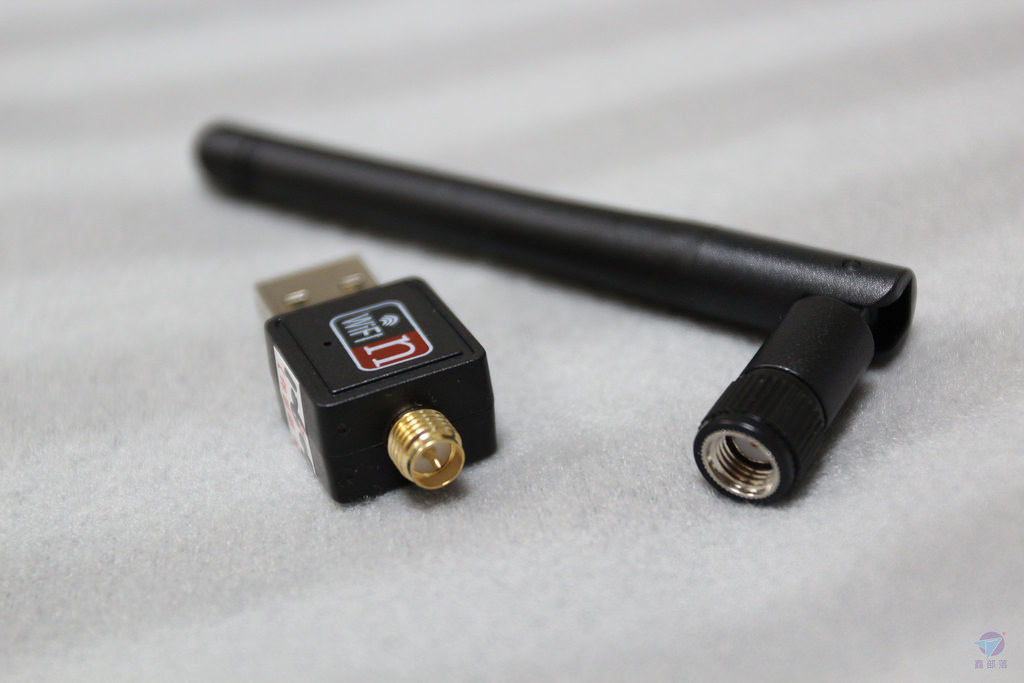

可分離天線,RP-SMA 旋入式螺紋同軸連接座。(RP-SMA = Reverse-polarity SubMiniature version A,反極性 or 反針 SMA)



IMG_0853_结果



市面上一般採可拆式天線設計的無線分享器,通常也都搭載 RP-SMA 接頭,可以直接通用。



以下是實際將 TP-Link WDR-3500 天線與之組合的示範,長天線對收訊會有幫助,且氣勢非凡。



IMG_0960_结果

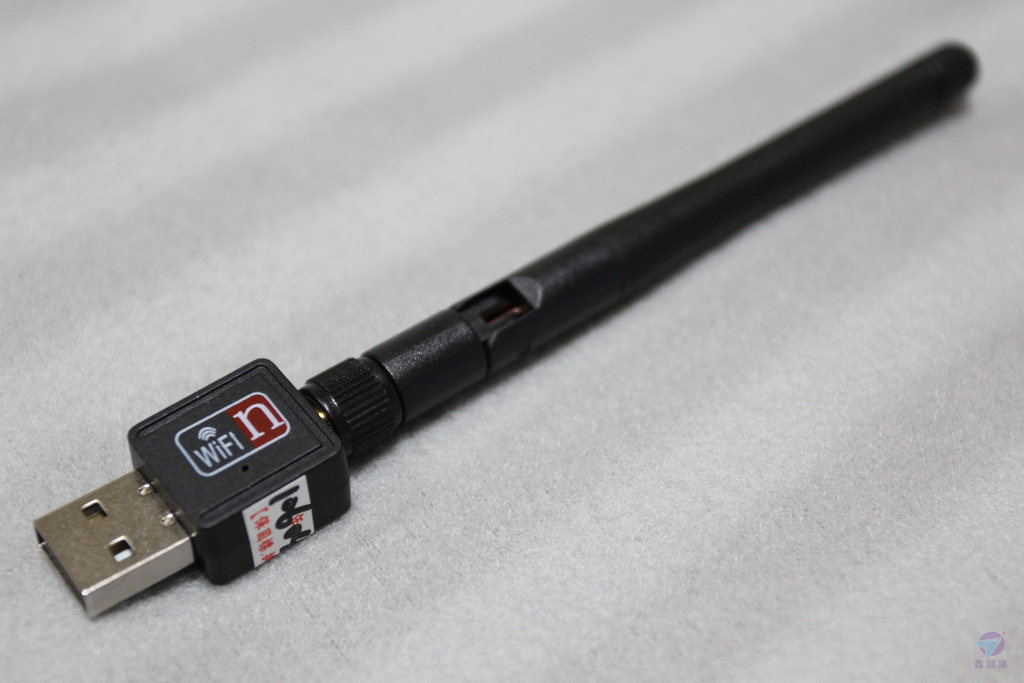

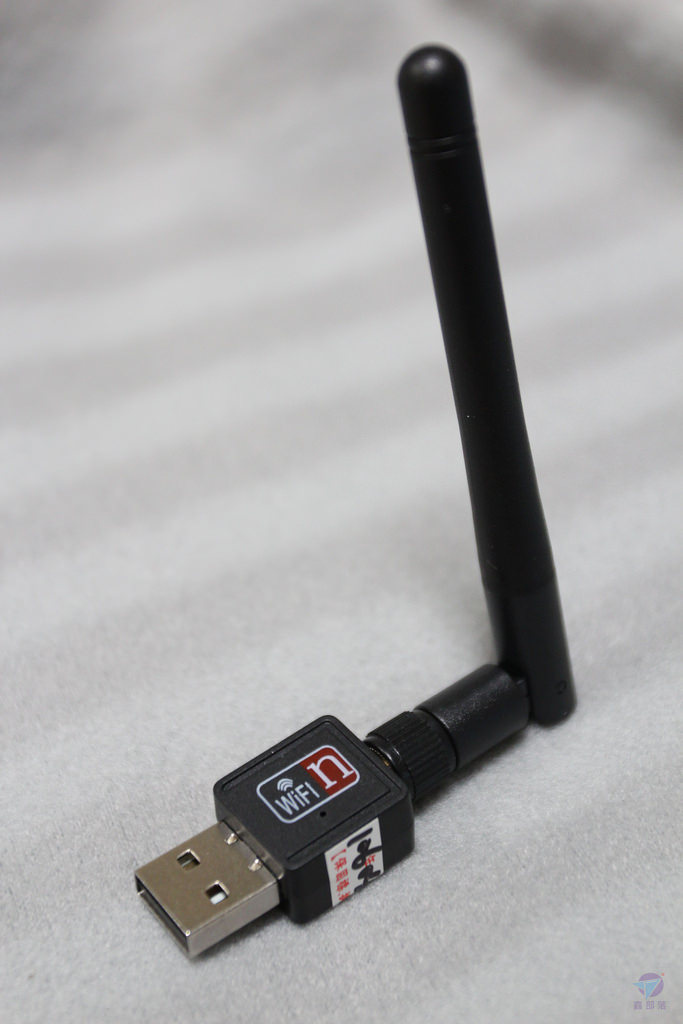

標配天線於組合後的情況。



IMG_0854_结果



可旋轉天線角度,轉動範圍為 360 度。



IMG_0858_结果



亦可將天線折彎,傾斜擺動範圍在 90 度內。



因此,搭配旋轉加上折彎兩個可調角度,就能在安裝面背部之半球範圍,指向到任意方向。



IMG_0855_结果

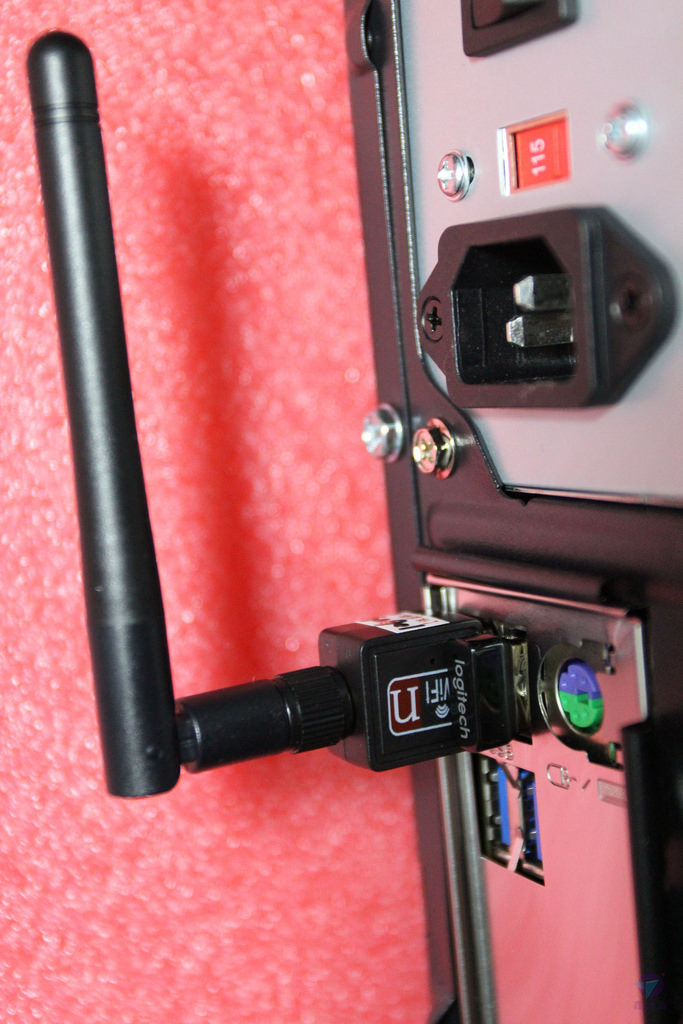

實際插在機器背後,優點為不易碰觸且不佔空間,缺點是正面與上方的訊號會被機器擋住一部分。



我只是準備用它來接收來自 Eye-Fi SD 的數位照片,一天可能只傳送幾十分鐘不等,不需要隨時連線所以還可以接受。



IMG_0859_结果



這張 USB 網卡可以直接搭配 Windows 10,插上自動安裝好方便,安裝光碟可以省了。



由於安裝過程超快,插上開機後就立即完成,連畫面都沒看到。

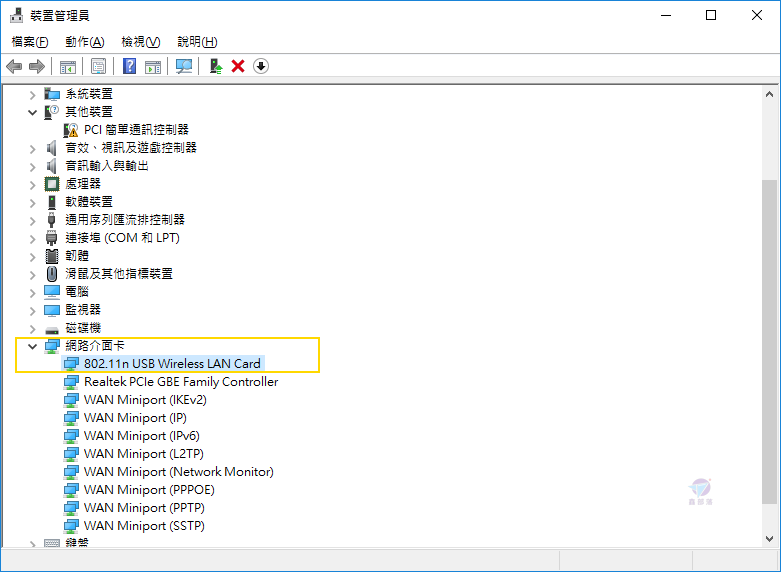

不過沒關係,裝置管理員內都會有資料。



Pixnet-0530-01 (updated)

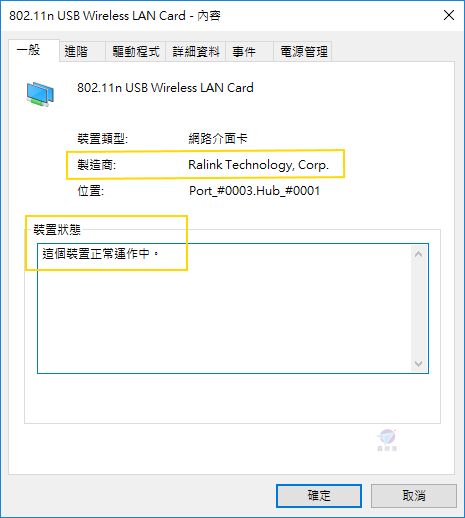

 辨識結果為 Ralink 晶片。



Pixnet-0530-02

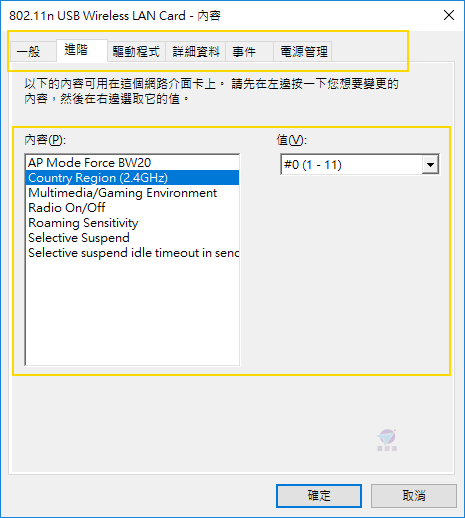

有 7 項參數可以調整,沒特別需要請保持原狀就好。想改的話,建議把預設值先截圖保存或抄寫一份備忘。



Pixnet-0530-03



 驅動程式掛 MediaTek 品牌,因 2011年 Ralink 被聯發科技公司併購。



Pixnet-0530-04



無線連線設定方面,因為這部電腦平常都走 Gigabit 有線網路為主,所以將 Wi-Fi 設定成對家裡的所有 AP 都不自動連線



雙網路Windows 10 之下同時運作是可以辦到的,只要讓有線網路的介面計量數字小於無線網路的,對外上網的優先權就會在有線網路上。(註:越小的介面計量數字為越優先路由)

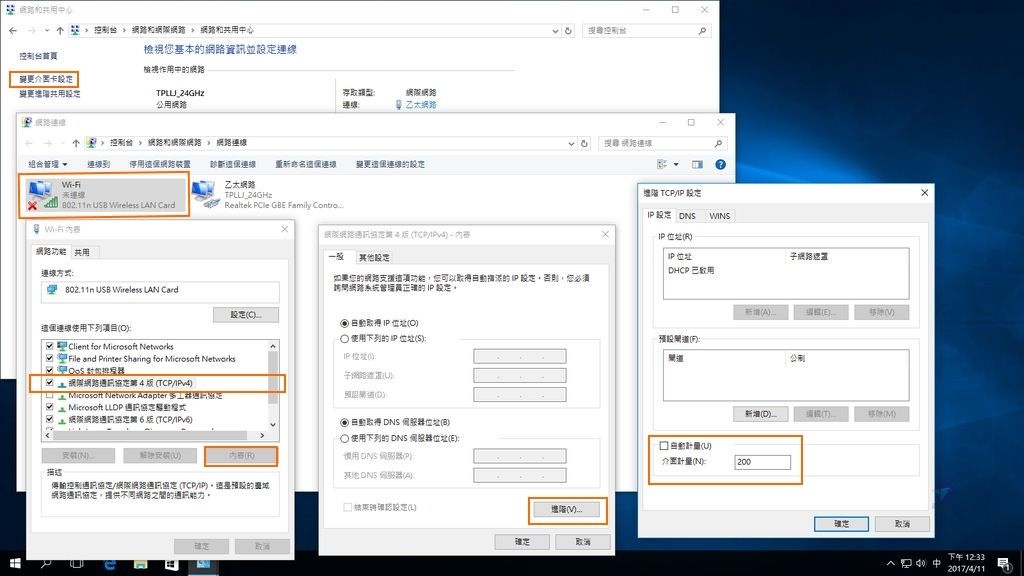

調整方法是,進入網路介面的 TCP/IPv4 - 進階 TCP/IP 設定,把自動計量取消,再為有線網卡與無線網卡分別指定一個數字。範例參考,我實際上將有線網卡訂為 2,無線網卡訂為 200。



簡單說明一下原理,Eye-Fi SD 是全封閉的,沒有對外網路,對上網流量等於是一條死巷。所以透過介面計量設定將之變成低優先,即使雙網卡同時工作,也不會影響到這部電腦的網際網路正常傳輸。



Pixnet-0530-05

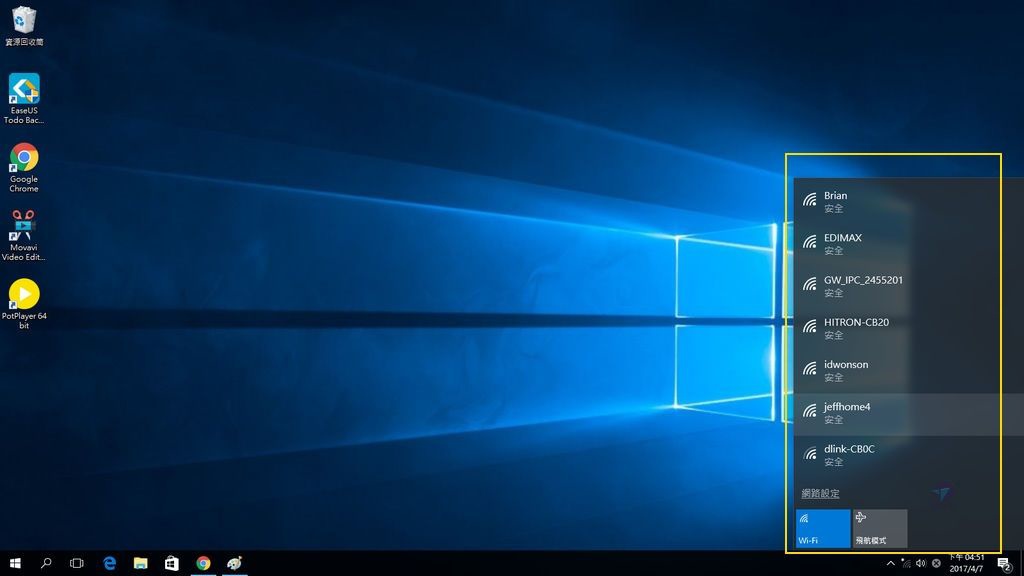

USB 無線網卡收訊沒有問題,附近 AP 的 SSID 已經可以看到,先測試手動連線。



Pixnet-0530-06



Winodws 10 網路和共用中心,也可以看到連線情況。



此刻暫時先把有線網路拔線,讓 USB 無線網卡成為唯一對外網路。



Pixnet-0530-07

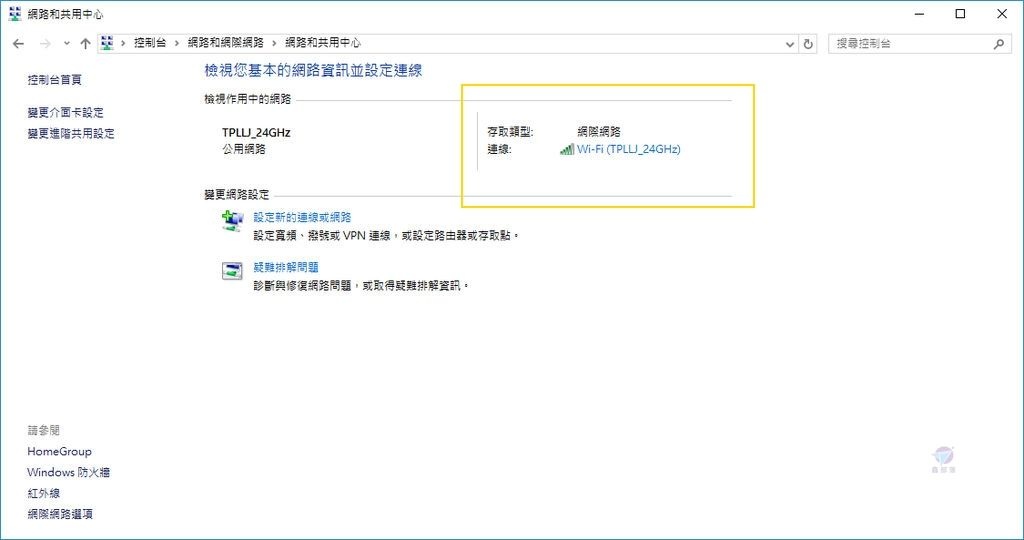

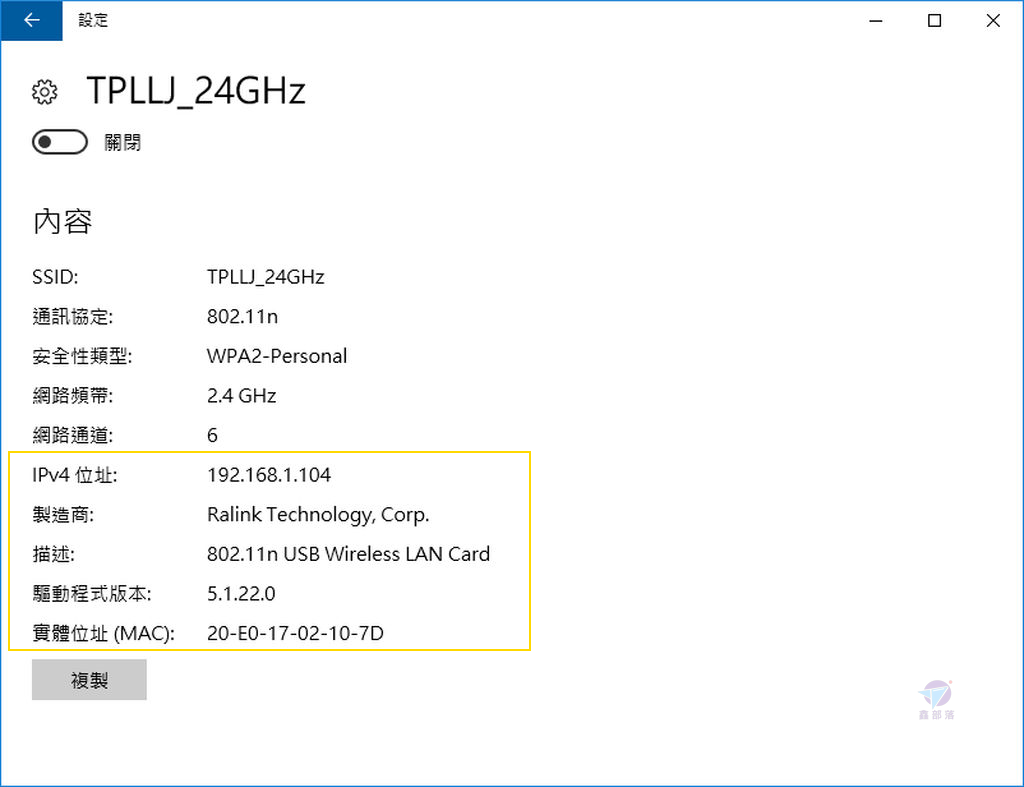

確實可從測試 AP (TPLLJ_24GHz) 抓到信號並連線,也順利取得 IP 位址。



順便一提,這部 AP 可同時提供 2.4GHz 與 5GHz 雙頻,但網卡只支援 2.4GHz,所以無法看到 5GHz。



Pixnet-0530-08

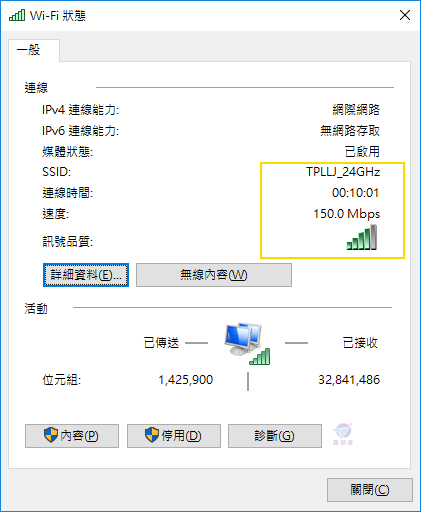

傳輸可以達到 150.0 Mbps,此為 802.11n 雙倍頻寬(40MHz),1T1R (1x MIMO) 運作模式下的最高速率,也是本 USB 網卡之規格上限,不能再高了。



Pixnet-0530-09

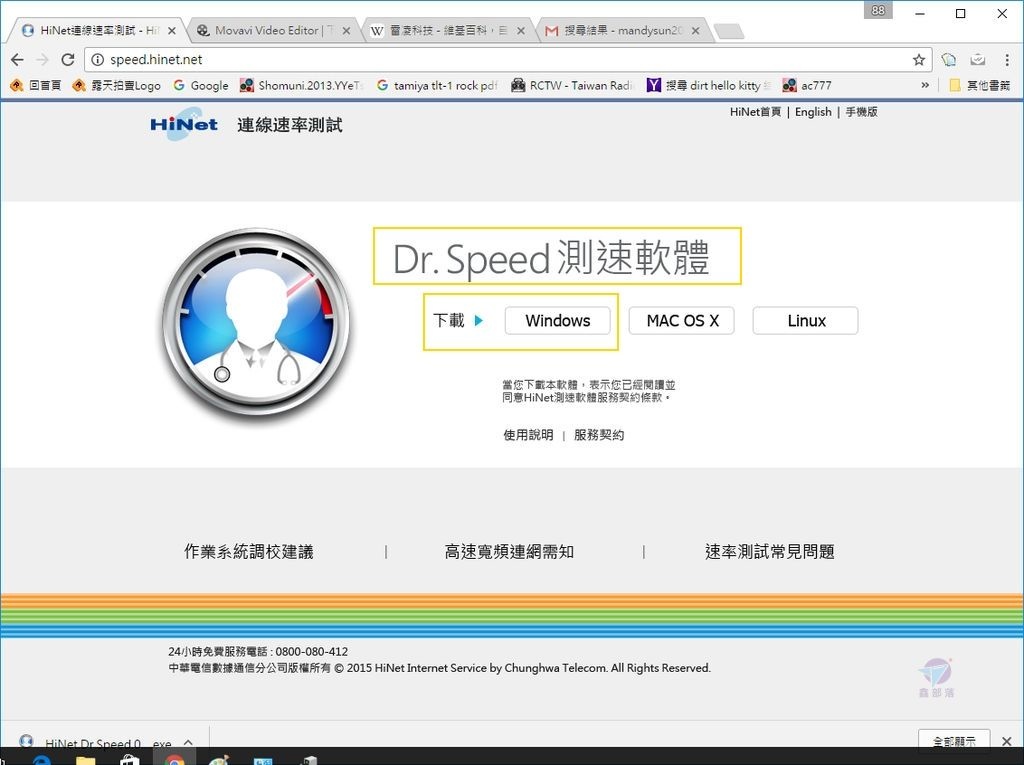

使用 HiNet 連線速率測試軟體 Dr. Speed。



Pixnet-0530-10

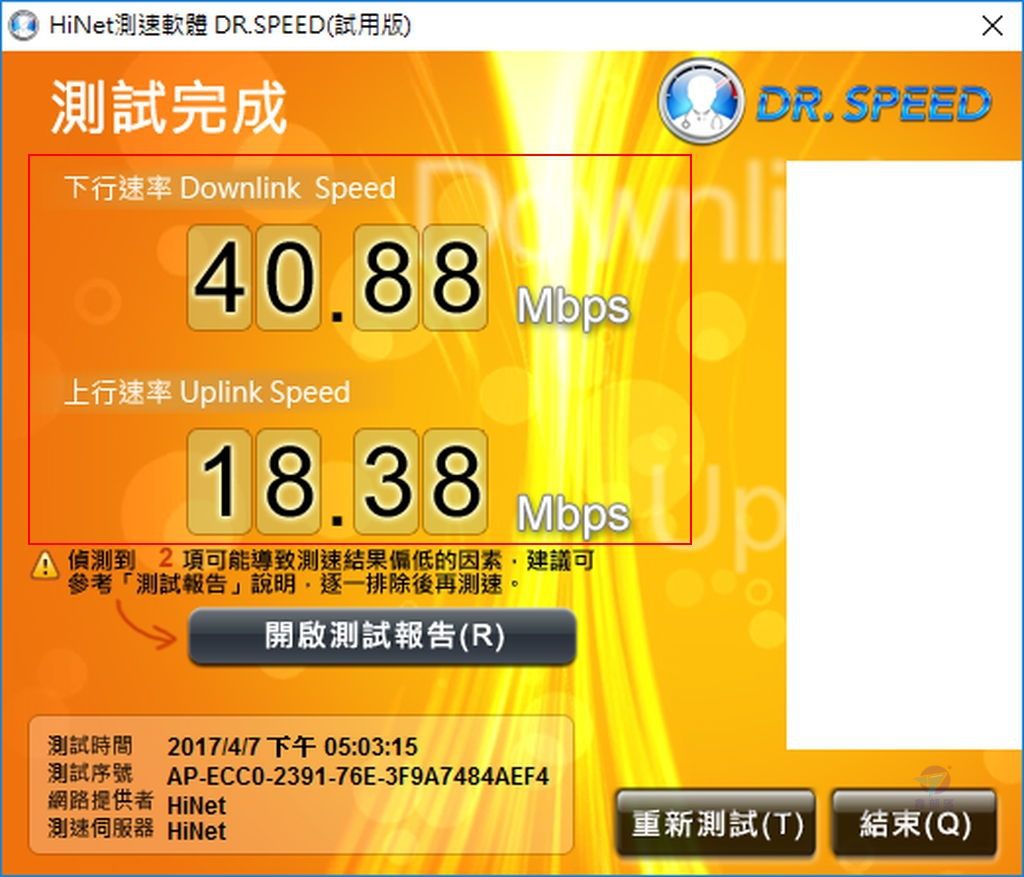

由以下測試結果可以看出,無線網路實際的有效傳輸大約只剩下 1/3 to 1/4。



無線網路免拉線很方便是優點,但想追求最佳連線速率,有線網路明顯是更好選擇



Pixnet-0530-11

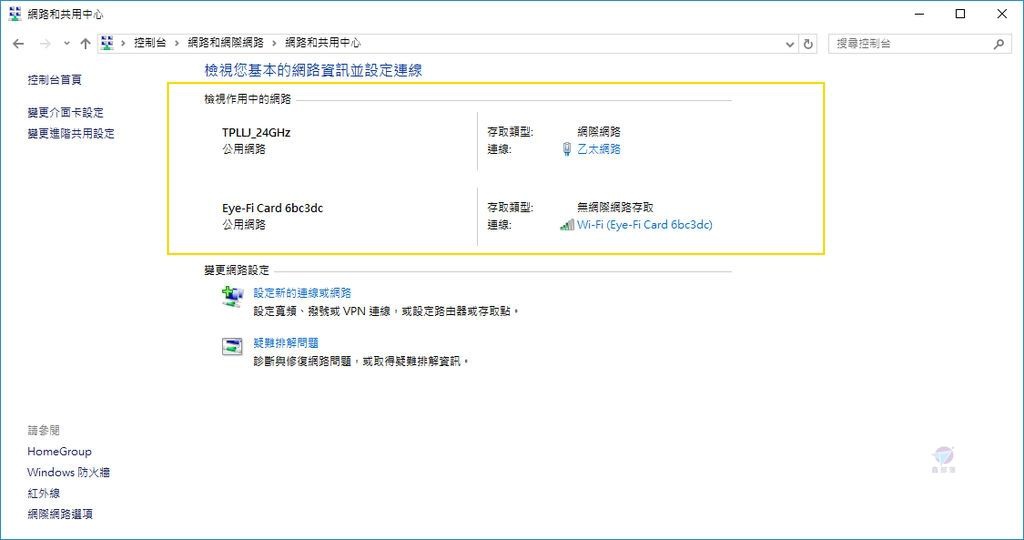

雙網卡一起連線,Winodws 10 網路和共用中心頁面,可以觀察到兩張網路卡同時處於作用中狀態。



無線網路卡部份,本次是與相機的 Eye-Fi SD 卡連線。只要在電腦內安裝 Eye-Fi 軟體並設定好就可隨時等候訊號進來,當相機開啟了 Eye-Fi 功能,一有新照片便能自動傳送給電腦端。傳輸完畢後,電腦裡的 app 再度恢復待命模式。由於過程是由在相機單邊控制就可以了,所以操作很方便。



Pixnet-0530-12



一開始相機隨便放,速度平平,只能達到 39.0 Mbps。



相比之後,可知此數字與前面的 TP-Link AP 連線測試之 150 Mbps 相差甚遠。然而,這不能怪 USB 網卡,責任在 Eye-Fi SD。因為 Eye-Fi SD 本身與 SD 卡一樣大小且是隱藏天線,又裝在相機裡,本身傳輸效能必然受到限制 。



Pixnet-0530-13

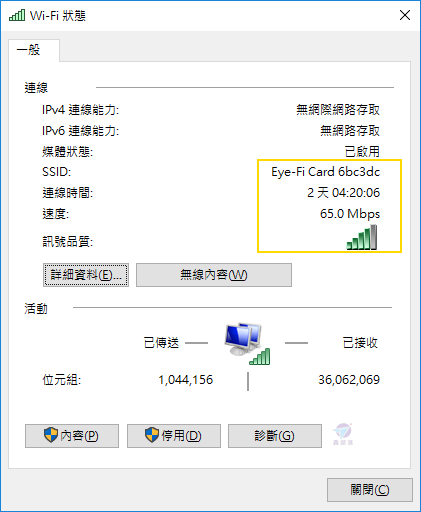

換個位置,信號好多了! 現在可達 65.0 Mbps,此為 Eye-Fi SD 最高值。



65 Mbps 屬於 802.11n 標準 20MHz,1T1R (1x MIMO) 運作模式下的速率。由此可知 Eye-Fi SD 沒有完整放入 802.11n 功能,並不支援雙倍頻寬 40 MHz。



Pixnet-0530-14



照片傳輸中,沒有問題。



Eye-Fi SD 的好處就是 app 寫得不錯,電腦這邊維持待命狀態,當數位相機有開啟且有新照片出現,就會主動連線。



完畢後軟體又繼續待命。



Pixnet-0530-15



如果有兩台電腦同時安裝了 Eye-Fi app 會怎麼樣? 實際做了測試,當相機一打開 Eye-Fi 選單,就發現兩部電腦同時可以連線,然而實際上只有一部電腦可以接收照片,另外一台則毫無傳輸跡象。如果你有舊電腦換新電腦的狀況,要記得把舊電腦的 Eye-Fi 移除或者關閉,否則就可能會跑錯地方。



就整體功能來說,這個 USB 無線網卡不算最新最完整,但是對於我擴充桌機的 Eye-Fi SD 傳輸應用,無疑是高 CP 的選擇。
