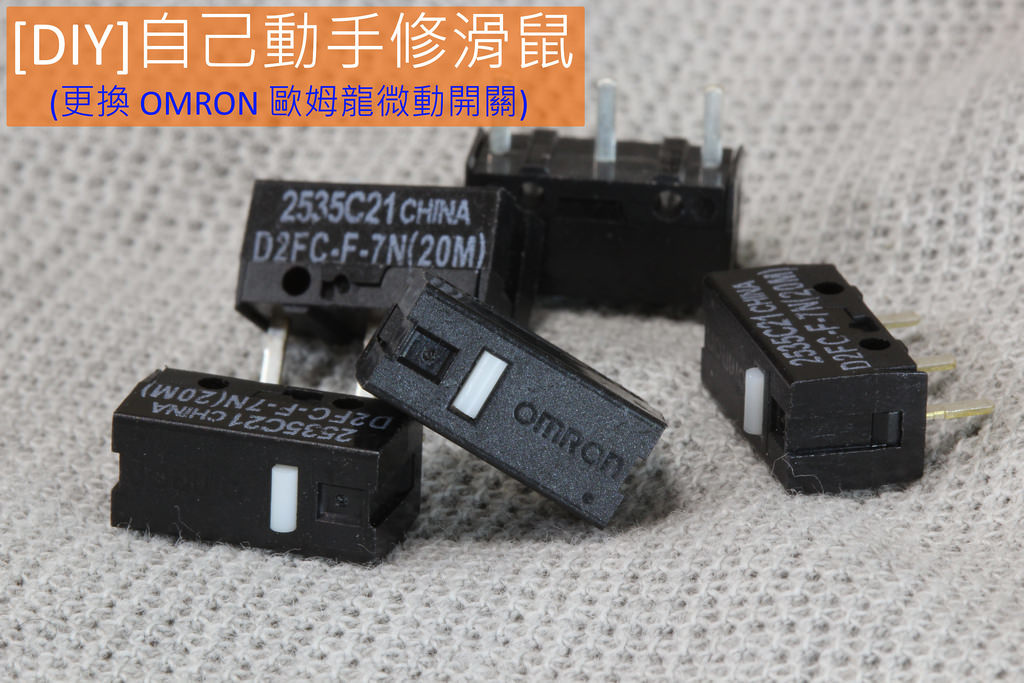

[DIY]自己動手修滑鼠(更換 OMRON 歐姆龍微動開關)

OMRON 歐姆龍是公認的滑鼠用微動開關第一品牌, 不管左鍵或右鍵故障都可以替換使用, 既然要換新, 能一次到位是最好的了。如果是請人修理, 工比料貴, 更需要選用最值得信賴的零件。

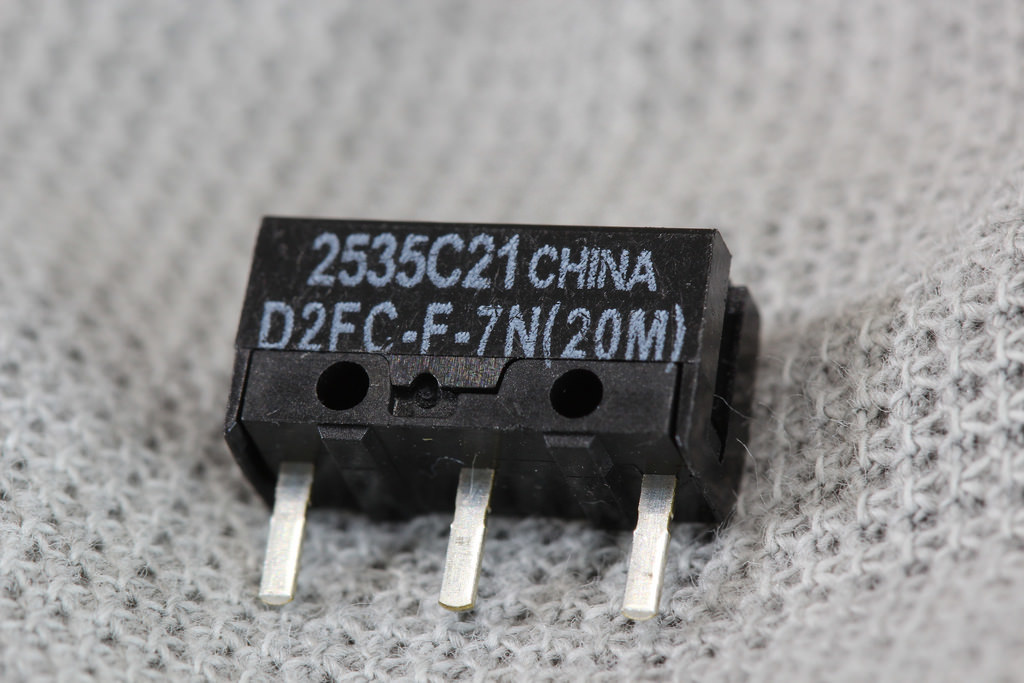

滑鼠用微動開關一般是通用的, 這顆型號是 D2FC-F-7N(20M)。

置頂推薦新文章: 拆解微軟Microsoft Sculpt人體工學無線滑鼠 貼片微動開關維修DIY 微軟系列滑鼠可參考 拆解更換按鍵 左鍵不良 彈跳 無法拖曳 點擊無效 Sculpt ARC 4000 MiMouse mx518 Mouse Micro Switch

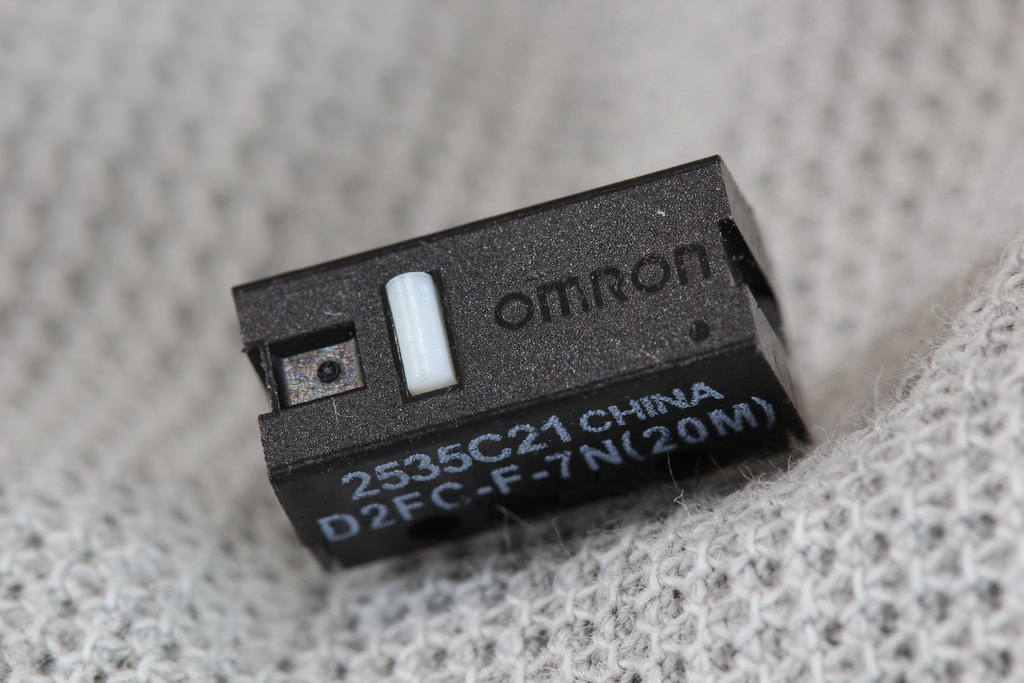

D2FC-F-7N(20M) 是 D2FC-F-7N(10M) 與 D2FC-F-7N 的進階改良版本, 號稱點擊壽命有二千萬次 (20M = 20 million = 2 千萬)。

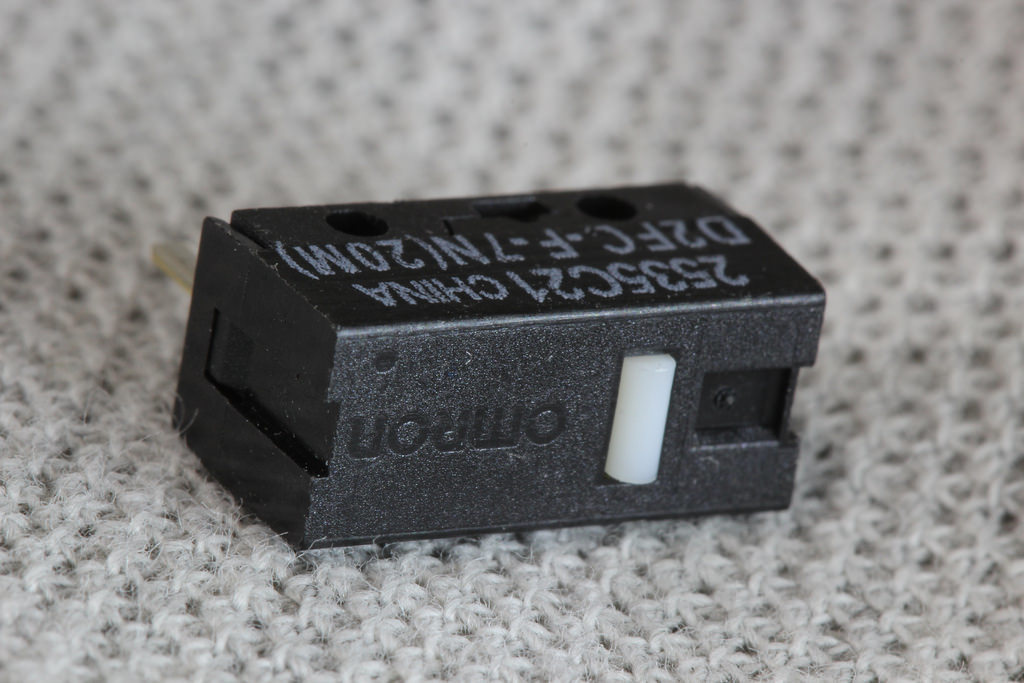

不含接腳的尺寸 為 12.8 * 10 * 5.8 mm。

各款點擊壽命的差別為: D2FC-F-7N(20M), 二千萬次 > D2FC-F-7N(10M), 一千萬次 > D2FC-F-7N, 五百萬次。

目前只有注重品質的品牌高階款滑鼠, 才會配備 OMRON 微動開關。

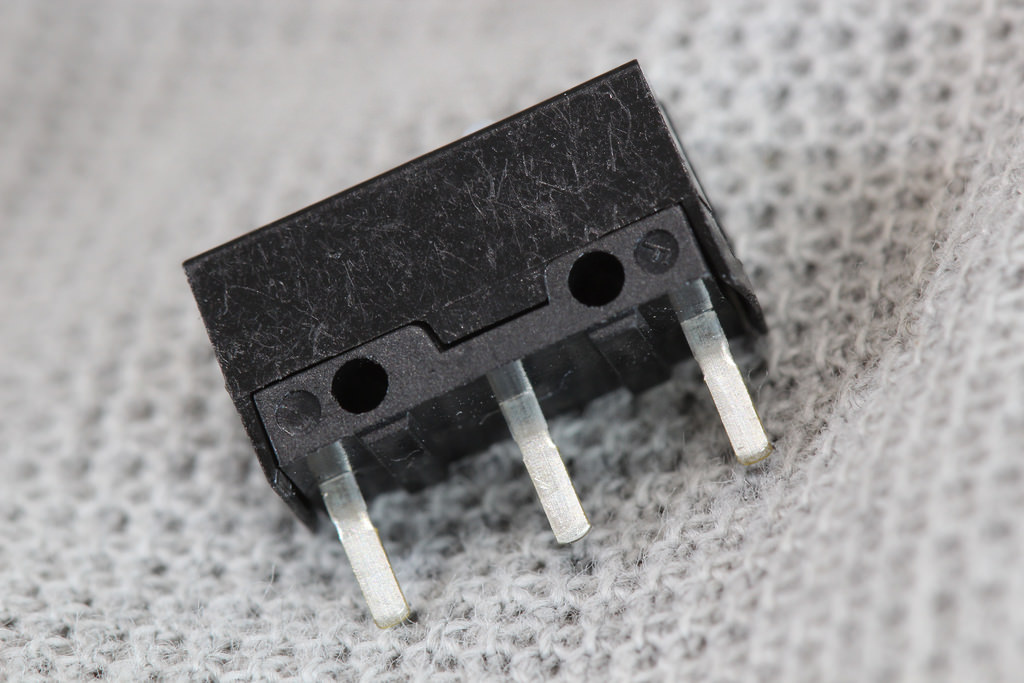

內部觸點材料影響壽命, 運用了銀合金, 這也是 OMRON 的技術所在。

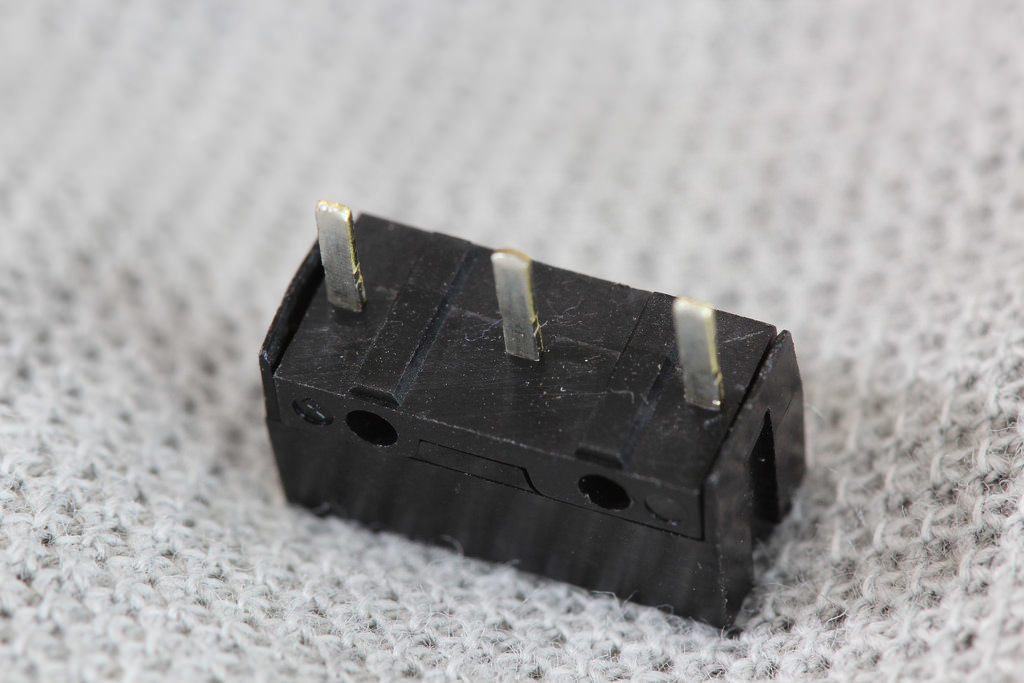

這是 D2FC-F-7N 的原廠接腳圖, 也適用於 D2FC-F-7N(20M)。此微動開關之運作模式為 NO (Normal Open, 常開接點), 當白鈕被壓下去才會導通。

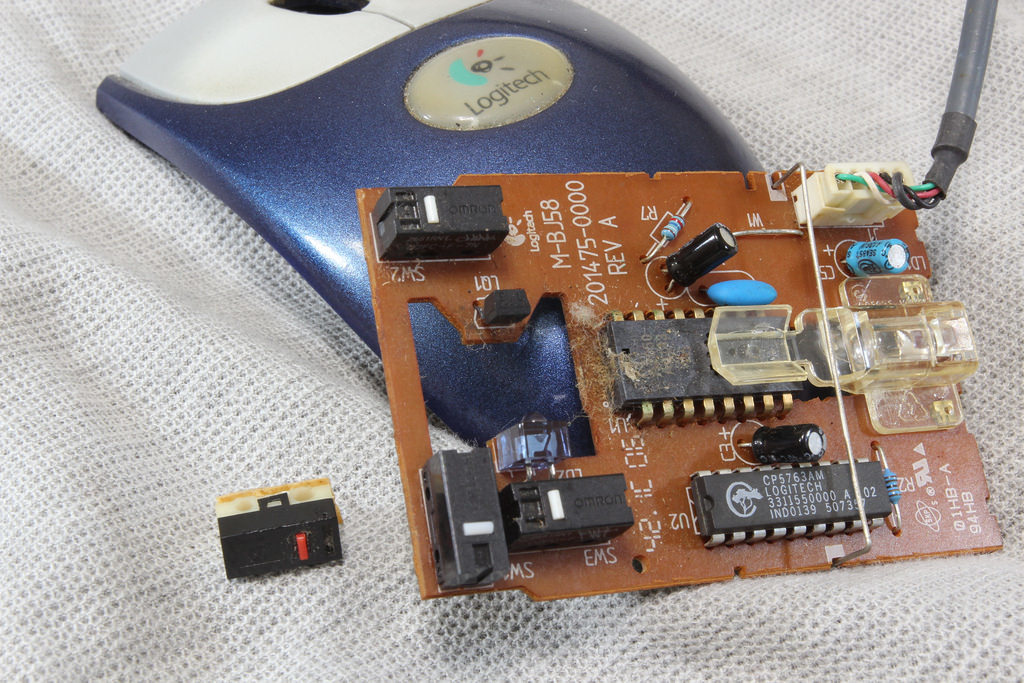

這是 Logitech 經典的 Optical Wheel Mouse (M-BJ58), 原來使用的就是 OMRON D2FC-F-7N。羅技以前的零件比較好, 現在只有高階款才會配備 OMRON。

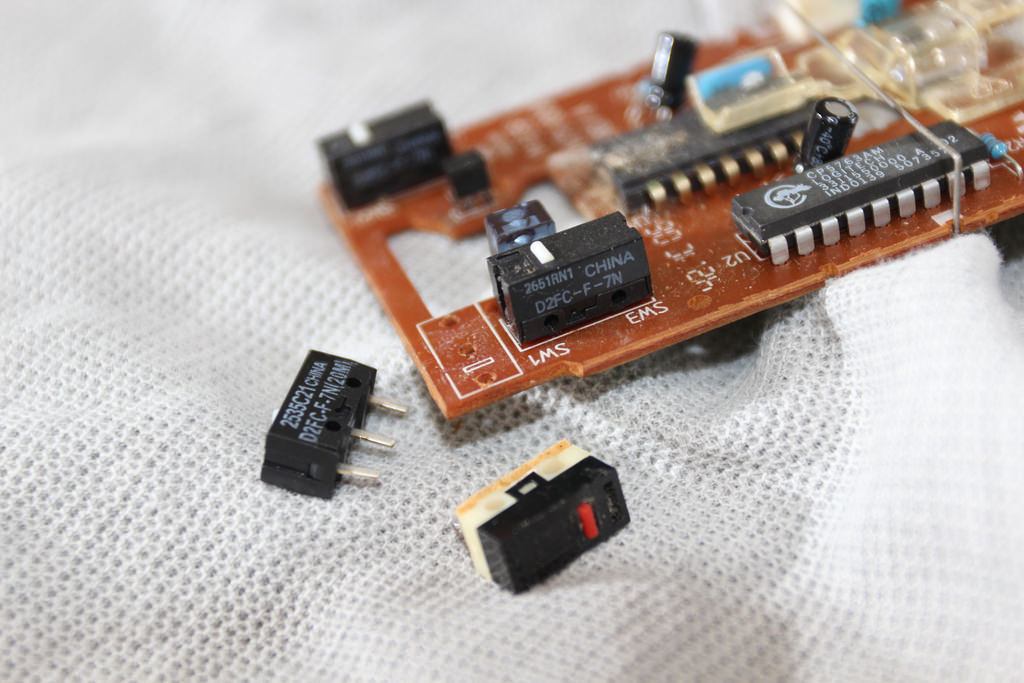

解焊後, 長方型內的空心線條, 就是對應微動開關的按鍵位置, 這是防呆標示。

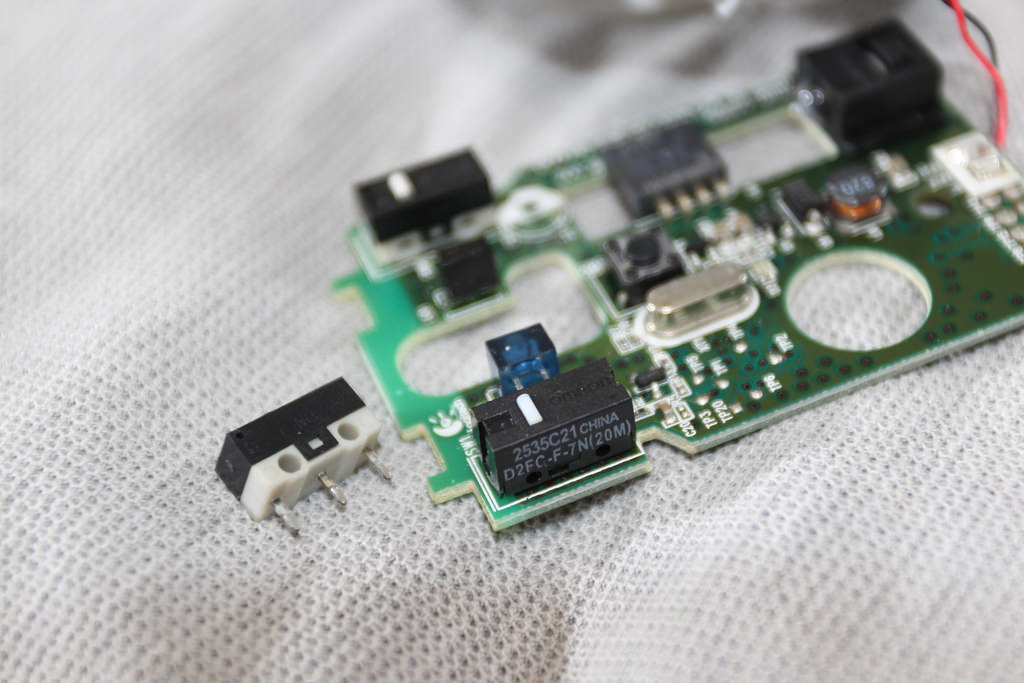

焊上新零件。

D2FC-F-7N(20M) 的按鍵力為 0.74N±0.05, 與其他 D2FC-F-7N 類似, 用慣羅技滑鼠的人, 會很熟悉並喜歡這種手感, 感覺就是很讚。

另外一隻 M-R0028 羅技無線滑鼠, 之前沒零件時是自體移植(左右鍵的微動開關互換), 現在換上 OMRON D2FC-F-7N(20M)。(註: 請參考這一篇 [DIY]自己動手修滑鼠(左鍵故障,自體微動開關移植))

多數滑鼠型號都可通用, 如:

Logitech All Series (MX, G)
Microsoft Intellimouse Optical 1.1
Microsoft Intellimouse Explorer 3.0
RAZER All Series
Apple G3 G4 G5
以及其他更多型號

滑鼠微動開關屬消耗品, 如手邊有配用零件, 要修理隨時都可。自己動手, 只花小錢又能享受 DIY 樂趣, 非常划算!
