[DIY]改造你的行動電源,讓它更堅固耐用(更新版,3款範例含Asus ZenPower)

      行動電源是智慧手機/平板的好夥伴, 尤其對於不可拆換電池的行動裝置, 它是在外出時增加續航力的最佳選擇, 讓你手指可以不斷地滑呀滑的。標題註明"ZenPower 不適用", 是因為 ZenPower 有一項規格明確標示了 USB 插座的耐用度, 通過 5000 次插拔測試, 所以可不必改造。當然 ZenPower 用戶想要加強是可行的, 文章也有介紹, 歡迎繼續看下去。pixnet-0137

經過多次重複拔插, 行動電源的 USB 插座很容易就損壞了。原因是表面黏著式的焊接, 無法提供足夠強度應付過於粗魯的使用習慣。

Pixnet-0137-02

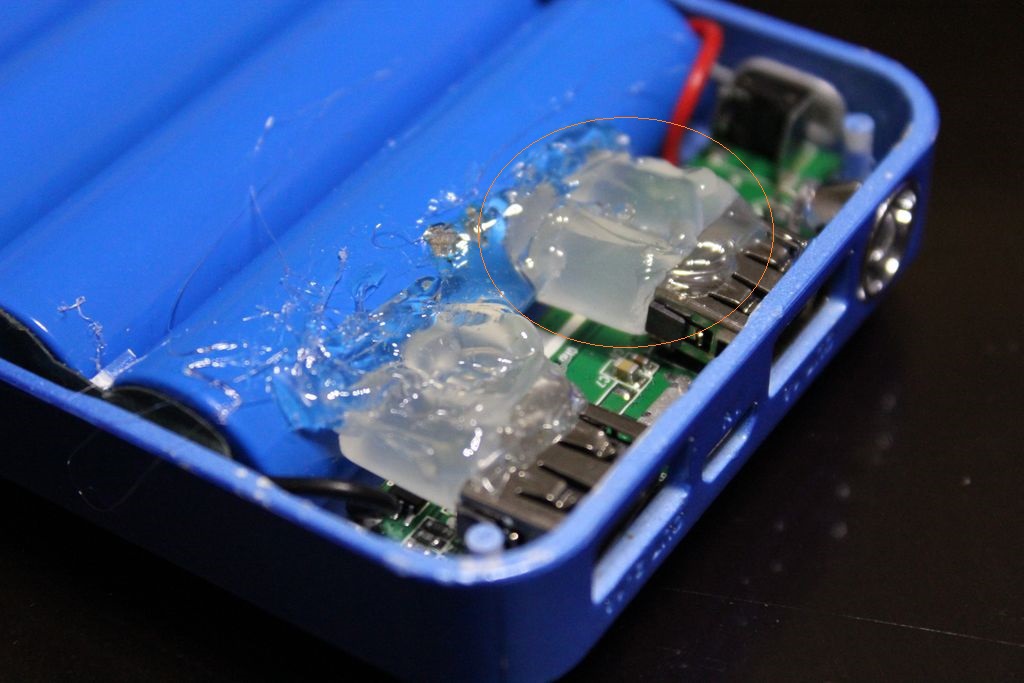

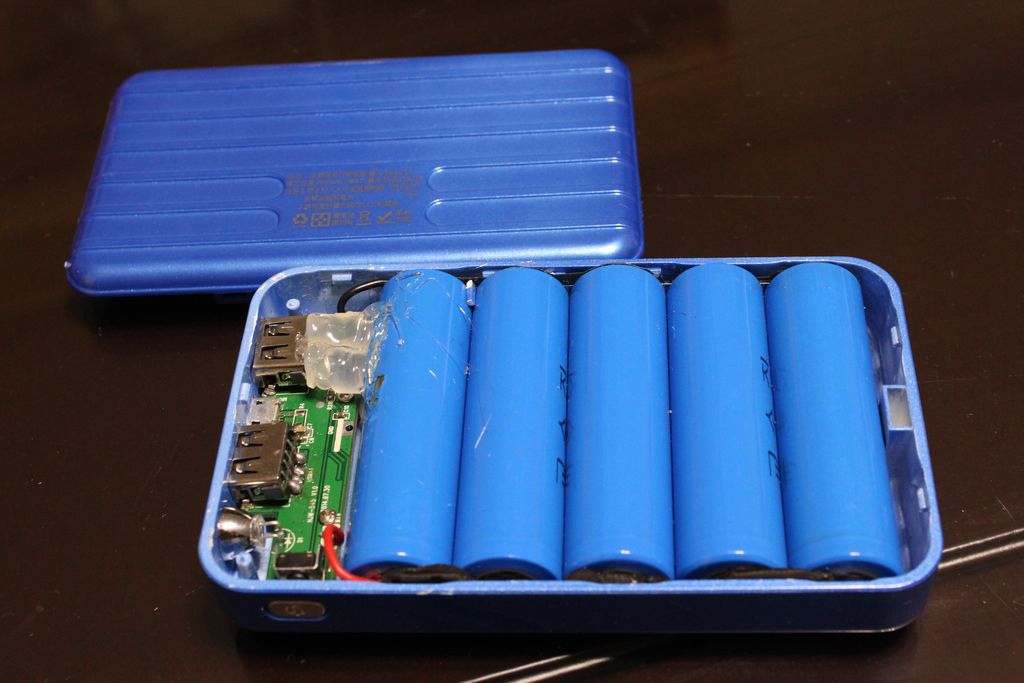

橘色圈圈標示出的 USB 插座, 因接腳脫落而導致接觸不良, 現象是無法對手機充電(i.e. 插上去, 手機電燈不亮), 所以必須先做補焊, 修復好電路接點。黃色圈圈標示出的 USB 插座, 已經透過熱熔膠讓它頂住電池, 此支撐力讓插座的穩固性有效強化。

Pixnet-0137-03

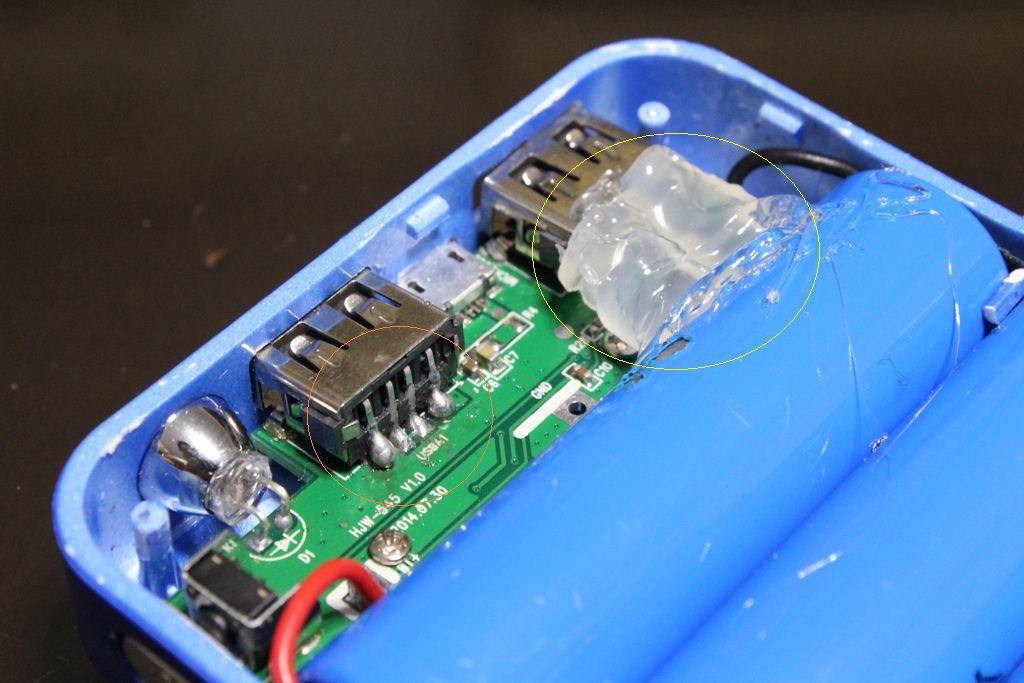

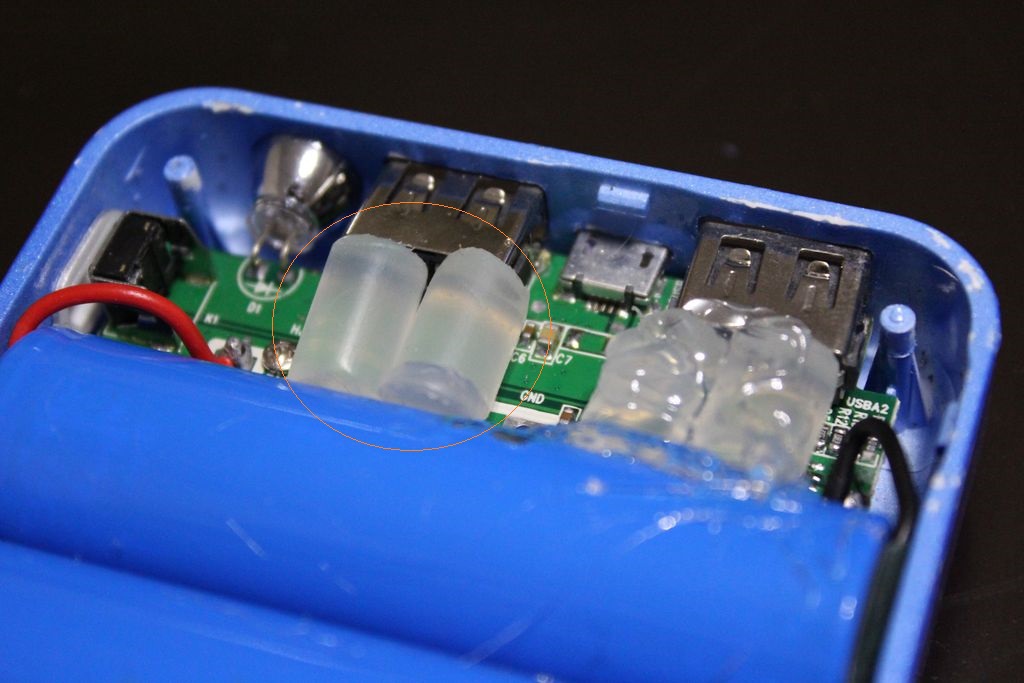

補焊好的 USB 插座, 直接插上手機測試, 確定充電正常沒有問題。未改造前的 USB 插座, 後面完全沒有靠山, 焊點容易會受到過度外力而損壞。切下熱熔膠棒兩小段, 長度是剛好能讓插座頂住電池的尺寸, 讓它們直接卡在兩者中間。

Pixnet-0137-04

熱熔膠槍插電, 開始將熔化的熱熔膠塗布上去, 讓插座、電池與熱熔膠棒三者都黏合在一起。充電用的 mini-USB 或 micro-USB 插座, 也可以用類似技巧, 透過熱熔膠封住做好補強。Pixnet-0137-05

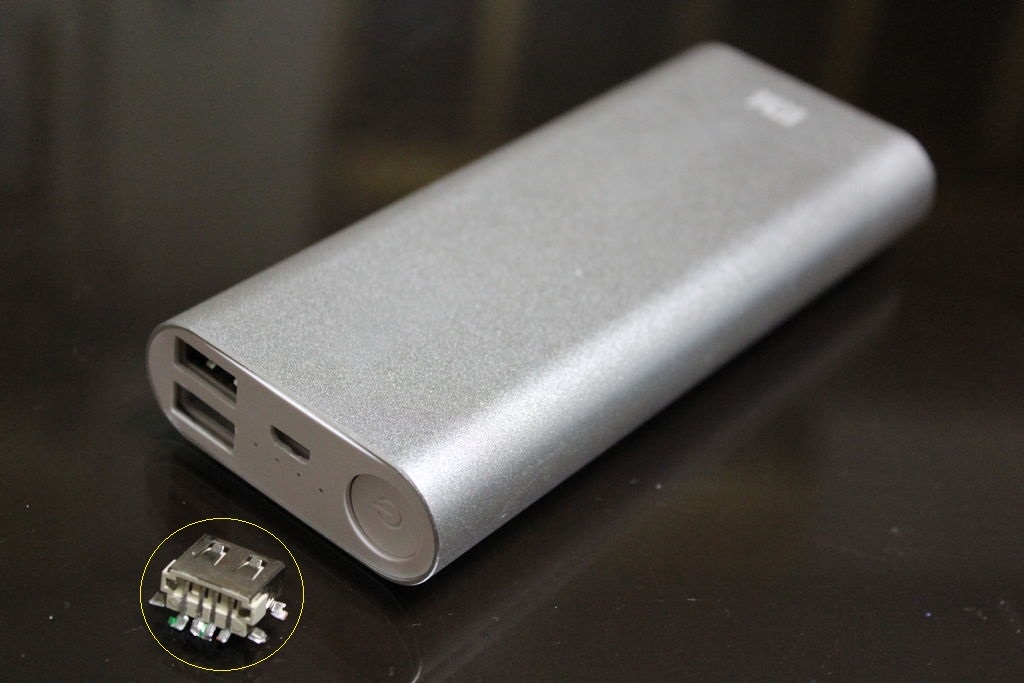

家人另一個 Mi 牌行動電源更慘, 整個 USB 插座從原來接點上脫落, 甚至連銅箔面都斷裂了。看來 USB 插座, 是眾家行動電源在設計上的一項通病。

要修理脫落的 USB 插座, 原則上有兩種方式, 第一種是刮出原焊點相連的金屬銅箔, 設法把 USB 插座焊接上去。第二種採搭接方式, 用電線 1 對 1 連接好上下兩個 USB 接座之接腳, 此方式技術上雖可行, 但最大電流規格會變成兩個插座一起共用分享。此外, 這個 USB 插座的固定已不能單靠焊接或電線, 必須用大量熱熔膠輔助才夠力。Pixnet-0137-06

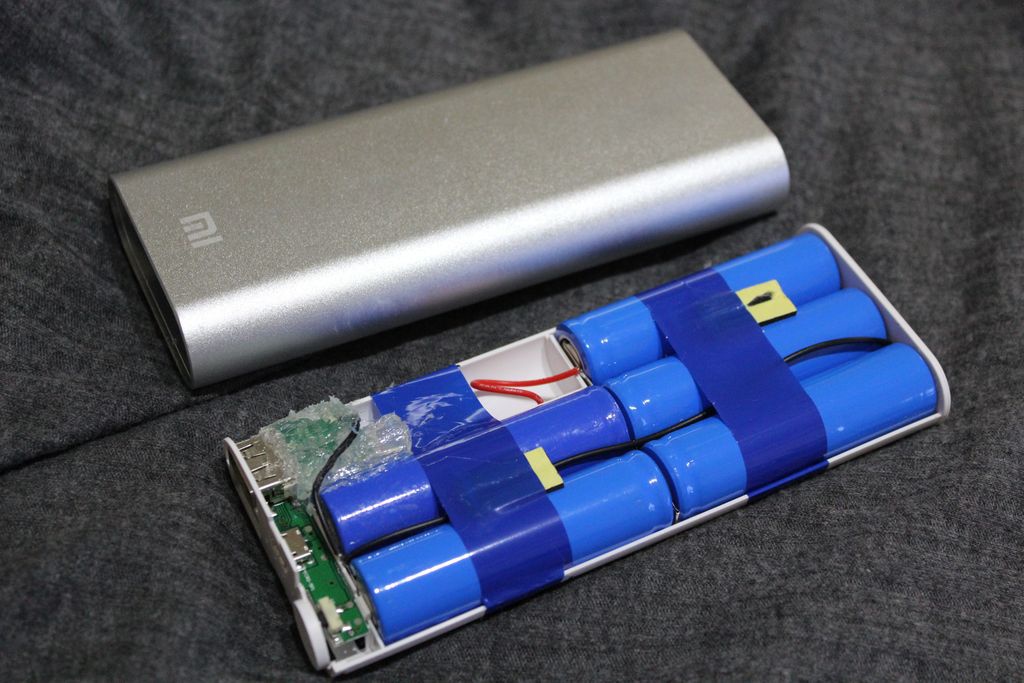

Mi 牌行動電源的內部電路板與電池是直接套在橢圓形金屬管內, 所以要用"推"的方式, 讓兩者分離。Pixnet-0137-07

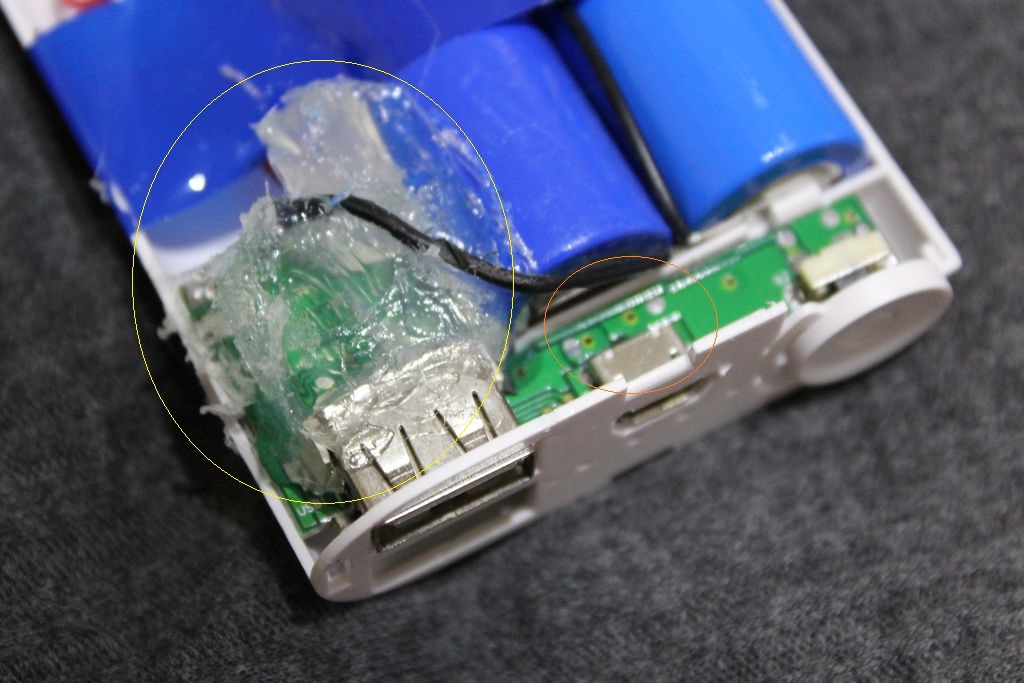

黃色圈圈標示出的 USB 插座, 已經透過熱熔膠讓它頂住電池, 可有效強化插座的支撐性。這個部分能頂到底會更好, 不過熱熔膠已經大量黏在電池與電路板上, 一大塊面積應該夠堅固了。Pixnet-0137-08

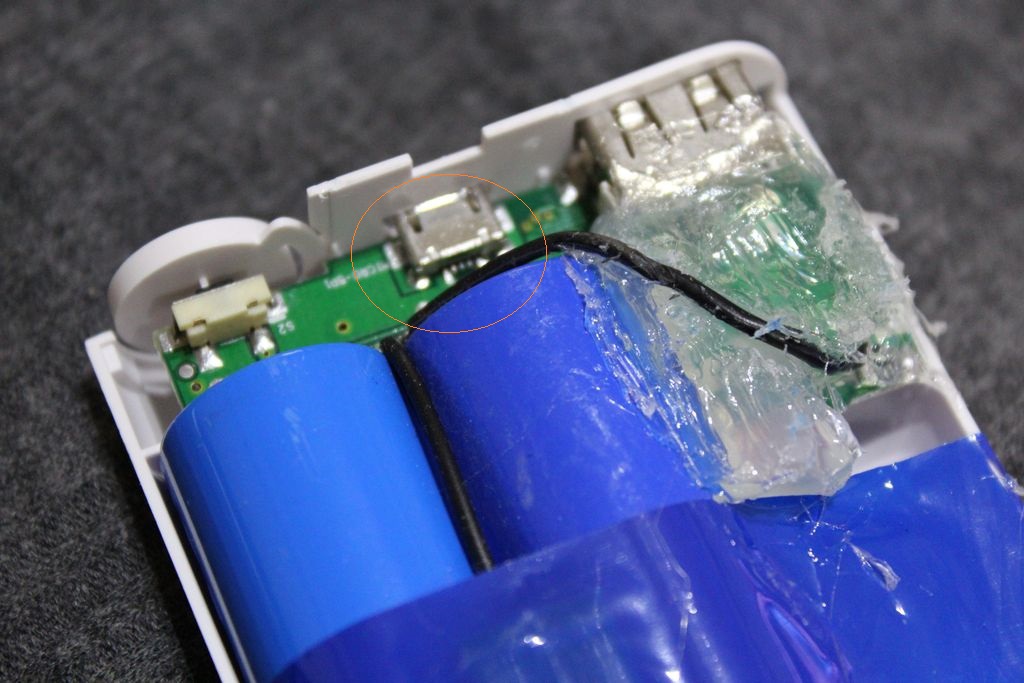

橘色圈圈標示出的是充電用的 mini-USB 或 micro-USB 插座, 也準備要灌入熱熔膠, 做好補強。Pixnet-0137-09

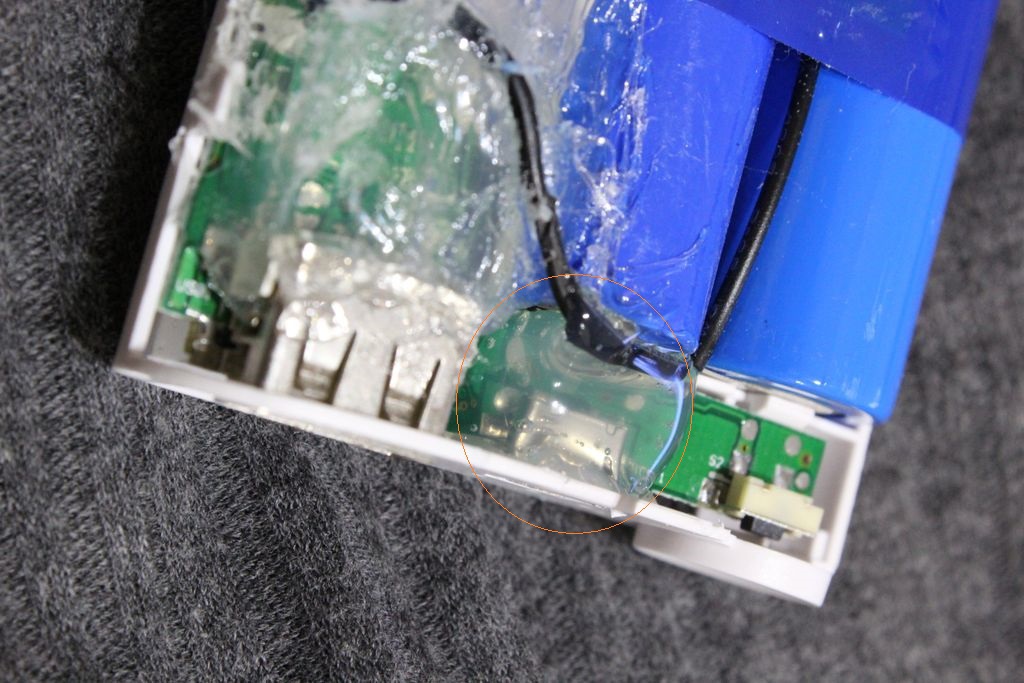

灌入熱熔膠, 讓micro-USB 插座、電池與電路板黏在一起。 Pixnet-0137-10

以 ZenPower 的 USB 插座 5000 次插拔耐用度而言, 加強或改造其實是多餘的。因為拆了 ZenPower (請看這一篇: [真.開箱]華碩 ASUS ZenPower 9600 mAh 行動電源之拆解篇 (ABTU001)), 所以就順便示範了。

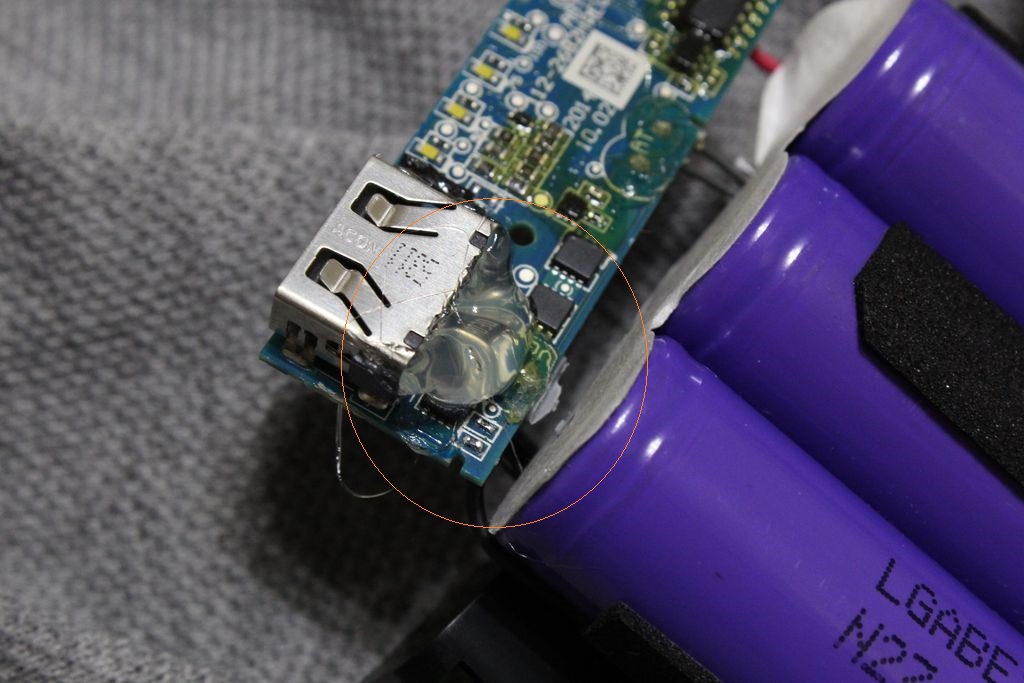

在 USB 插座周圍灌一些熱熔膠, 不要太多, 量要抓一下讓末端留一些空間。

 Pixnet-0149-16

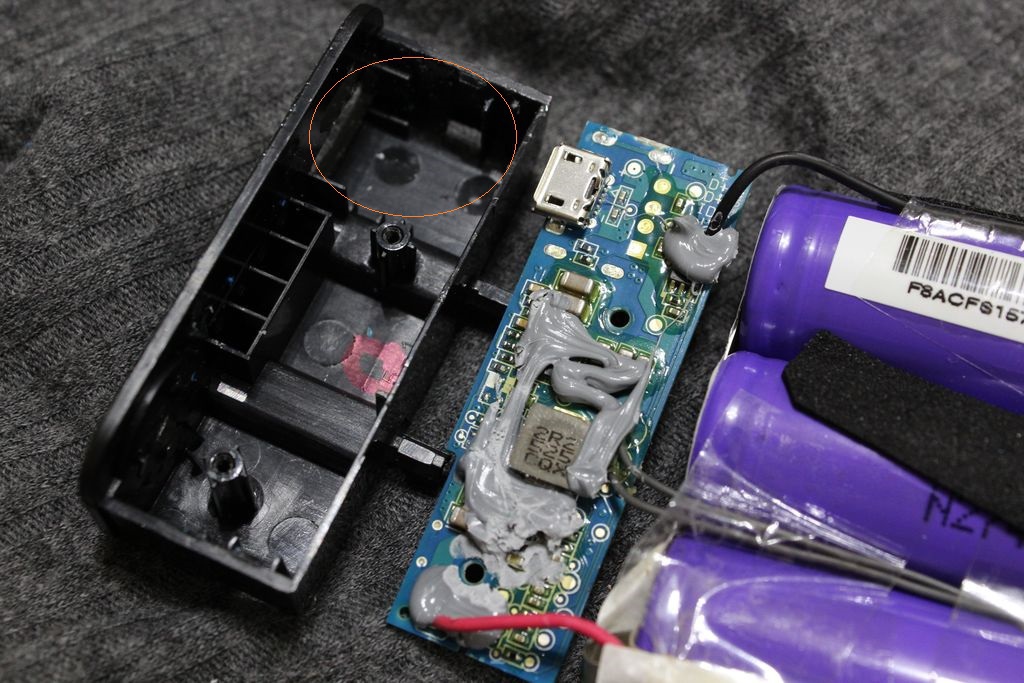

熱熔膠的量多少, 需要觀察塑膠固定座, 橘圈內較深的凹槽即為 USB 座空間, 重點是適量且不影響安裝。

 Pixnet-0149-10

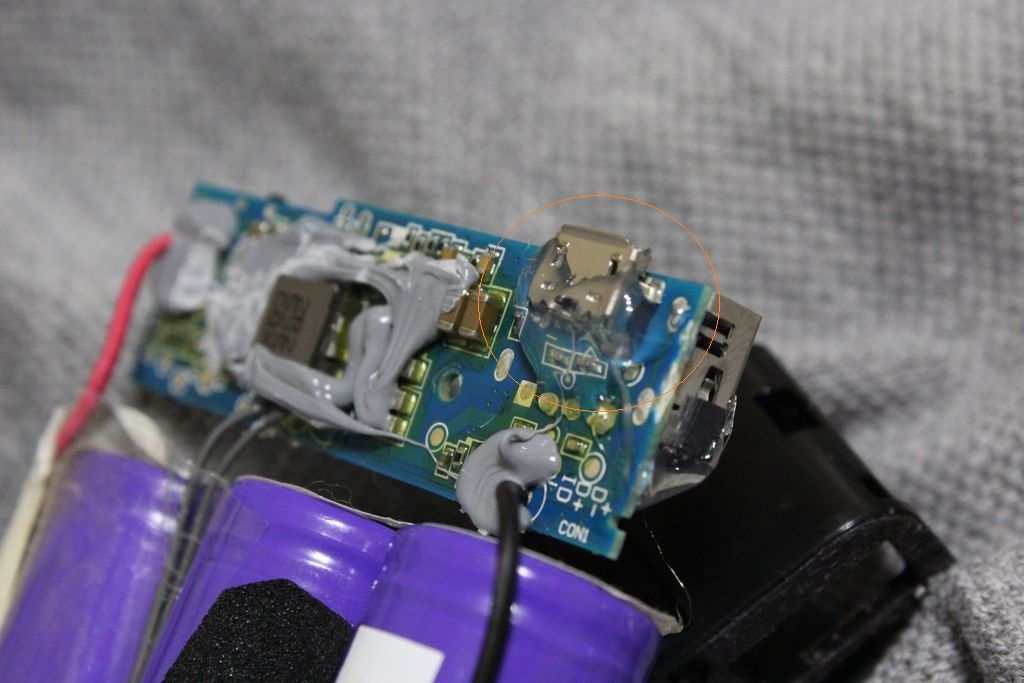

 Micro-USB 比較簡單, 直接在插座周圍灌一些熱熔膠, 略多一些沒有關係。

Pixnet-0149-17

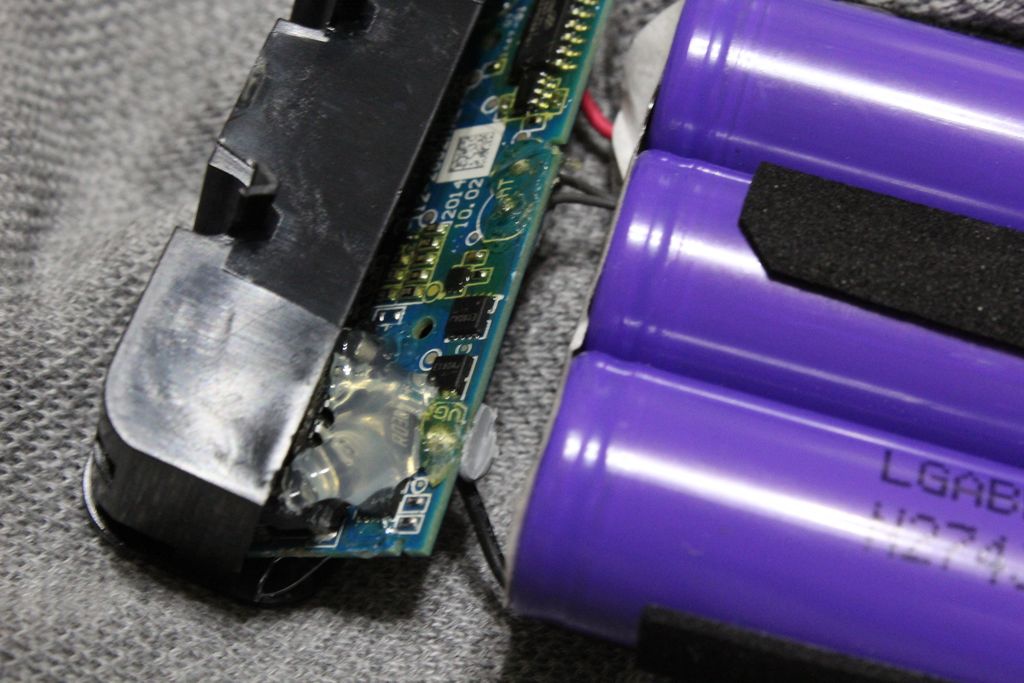

將電路板裝回塑膠固定座, 手感是有點緊但仍能塞進去的程度, 若頂不住的話支撐性就不好。必要可用美工刀修掉一些, 或補灌些熱熔膠。

Pixnet-0149-18

完成這項改造後, 行動電源的 USB 插座耐用性將大為提高。

USB 插座損壞, 太過粗魯的插拔絕對是主因, 若有不良使用習慣, 建議趕快調整吧!



提醒: 拆解產品會影響保固, 且過程有一定風險, 請讀友注意。

11/25 15:30 補充:

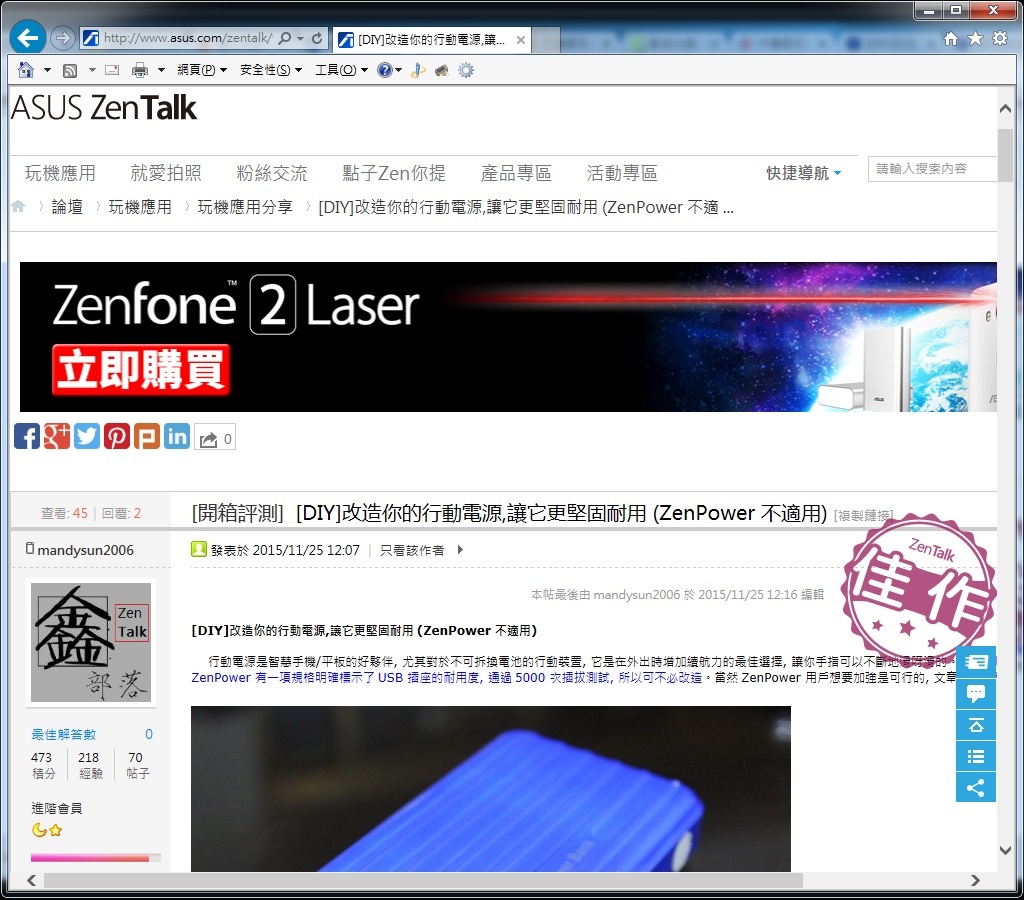

本篇格文為 Asus ZenTalk 論壇之佳作文章。



Pixnet-0149-21
